Hyundai Santa Fe 2005 Handleiding (in Dutch)

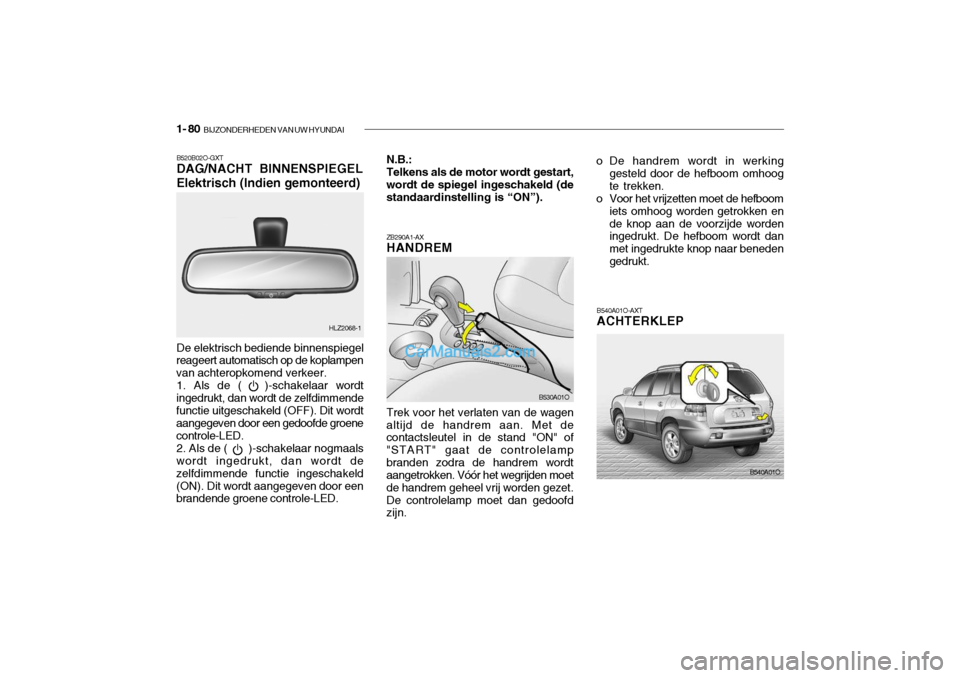

1- 80 BIJZONDERHEDEN VAN UW HYUNDAI
B540A01O-AXT ACHTERKLEP
o De handrem wordt in werking
gesteld door de hefboom omhoog te trekken.
o Voor het vrijzetten moet de hefboom iets omhoog worden getrokken ende knop aan de voorzijde worden ingedrukt. De hefboom wordt dan met ingedrukte knop naar benedengedrukt.
B540A01O
ZB290A1-AX HANDREM Trek voor het verlaten van de wagen
altijd de handrem aan. Met de contactsleutel in de stand "ON" of "START" gaat de controlelampbranden zodra de handrem wordt aangetrokken. Vóór het wegrijden moet de handrem geheel vrij worden gezet.De controlelamp moet dan gedoofd zijn. B530A01O
B520B02O-GXT DAG/NACHT BINNENSPIEGEL Elektrisch (Indien gemonteerd) De elektrisch bediende binnenspiegel
reageert automatisch op de koplampen van achteropkomend verkeer.
1. Als de ( )-schakelaar wordt
ingedrukt, dan wordt de zelfdimmendefunctie uitgeschakeld (OFF). Dit wordt aangegeven door een gedoofde groene controle-LED.
2. Als de ( )-schakelaar nogmaals
wordt ingedrukt, dan wordt dezelfdimmende functie ingeschakeld(ON). Dit wordt aangegeven door een brandende groene controle-LED. HLZ2068-1
N.B.: Telkens als de motor wordt gestart,
wordt de spiegel ingeschakeld (de standaardinstelling is “ON”).

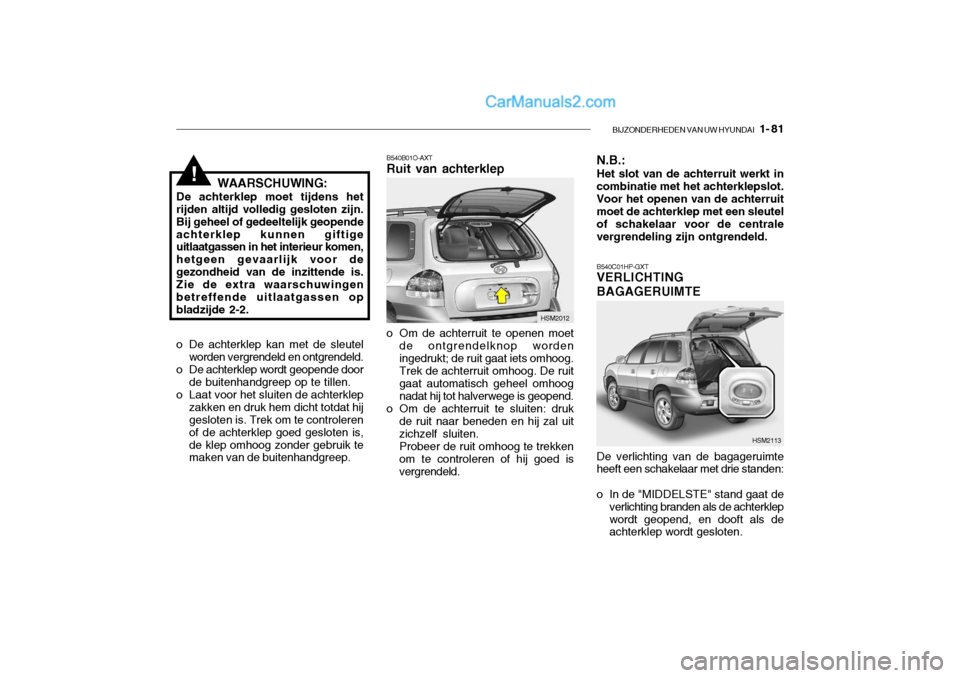

BIJZONDERHEDEN VAN UW HYUNDAI 1- 81
!WAARSCHUWING:
De achterklep moet tijdens het rijden altijd volledig gesloten zijn. Bij geheel of gedeeltelijk geopendeachterklep kunnen giftige uitlaatgassen in het interieur komen, hetgeen gevaarlijk voor degezondheid van de inzittende is. Zie de extra waarschuwingen betreffende uitlaatgassen opbladzijde 2-2. B540B01O-AXT Ruit van achterklep
o Om de achterruit te openen moet de ontgrendelknop worden ingedrukt; de ruit gaat iets omhoog.Trek de achterruit omhoog. De ruitgaat automatisch geheel omhoognadat hij tot halverwege is geopend.
o Om de achterruit te sluiten: druk
de ruit naar beneden en hij zal uit zichzelf sluiten. Probeer de ruit omhoog te trekken om te controleren of hij goed is vergrendeld. HSM2012
o De achterklep kan met de sleutel worden vergrendeld en ontgrendeld.
o De achterklep wordt geopende door de buitenhandgreep op te tillen.
o Laat voor het sluiten de achterklep zakken en druk hem dicht totdat hijgesloten is. Trek om te controleren of de achterklep goed gesloten is,de klep omhoog zonder gebruik te maken van de buitenhandgreep.
N.B.: Het slot van de achterruit werkt in combinatie met het achterklepslot.Voor het openen van de achterruit moet de achterklep met een sleutel of schakelaar voor de centralevergrendeling zijn ontgrendeld. B540C01HP-GXT VERLICHTING BAGAGERUIMTE De verlichting van de bagageruimte heeft een schakelaar met drie standen:
o In de "MIDDELSTE" stand gaat de
verlichting branden als de achterklep wordt geopend, en dooft als de achterklep wordt gesloten. HSM2113

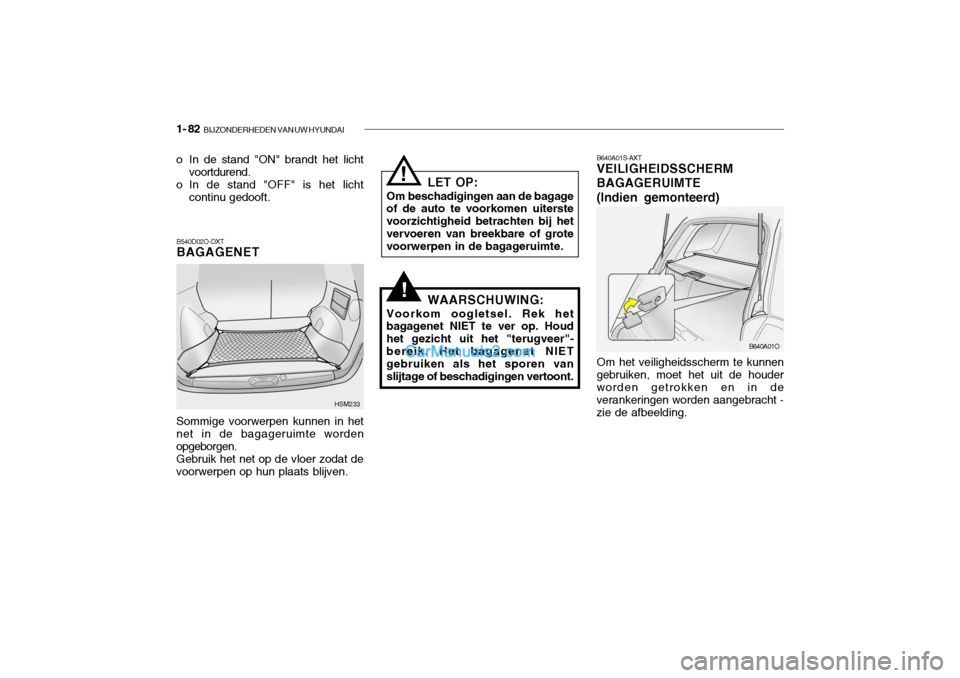

1- 82 BIJZONDERHEDEN VAN UW HYUNDAI
B640A01S-AXT VEILIGHEIDSSCHERM BAGAGERUIMTE(Indien gemonteerd)
Om het veiligheidsscherm te kunnen
gebruiken, moet het uit de houder worden getrokken en in de verankeringen worden aangebracht -zie de afbeelding. B640A01O
!
o In de stand "ON" brandt het licht
voortdurend.
o In de stand "OFF" is het licht continu gedooft.
B540D02O-DXT BAGAGENET
Sommige voorwerpen kunnen in het net in de bagageruimte worden opgeborgen. Gebruik het net op de vloer zodat de voorwerpen op hun plaats blijven. HSM233LET OP:
Om beschadigingen aan de bagageof de auto te voorkomen uiterste voorzichtigheid betrachten bij hetvervoeren van breekbare of grote voorwerpen in de bagageruimte.
WAARSCHUWING:
Voorkom oogletsel. Rek hetbagagenet NIET te ver op. Houd het gezicht uit het "terugveer"-bereik. Het bagagenet NIET gebruiken als het sporen van slijtage of beschadigingen vertoont.
!

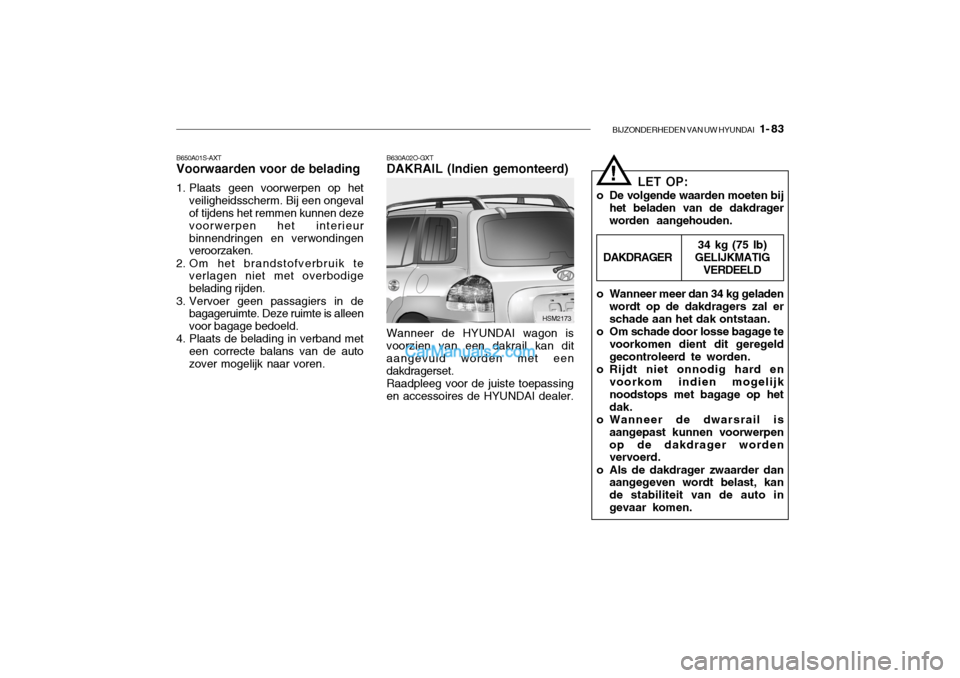

BIJZONDERHEDEN VAN UW HYUNDAI 1- 83
B650A01S-AXT Voorwaarden voor de belading
1. Plaats geen voorwerpen op het veiligheidsscherm. Bij een ongevalof tijdens het remmen kunnen deze voorwerpen het interieurbinnendringen en verwondingen veroorzaken.
2. Om het brandstofverbruik te verlagen niet met overbodige belading rijden.
3. Vervoer geen passagiers in de bagageruimte. Deze ruimte is alleenvoor bagage bedoeld.
4. Plaats de belading in verband met
een correcte balans van de autozover mogelijk naar voren. B630A02O-GXT DAKRAIL (Indien gemonteerd) Wanneer de HYUNDAI wagon is voorzien van een dakrail kan ditaangevuld worden met een dakdragerset. Raadpleeg voor de juiste toepassing en accessoires de HYUNDAI dealer.
HSM2173LET OP:
o De volgende waarden moeten bij het beladen van de dakdrager worden aangehouden.
!
DAKDRAGER
34 kg (75 lb)
GELIJKMATIG VERDEELD
o Wanneer meer dan 34 kg geladen wordt op de dakdragers zal er schade aan het dak ontstaan.
o Om schade door losse bagage te voorkomen dient dit geregeldgecontroleerd te worden.
o Rijdt niet onnodig hard en voorkom indien mogelijk noodstops met bagage op hetdak.
o Wanneer de dwarsrail is
aangepast kunnen voorwerpenop de dakdrager worden vervoerd.
o Als de dakdrager zwaarder dan aangegeven wordt belast, kan de stabiliteit van de auto ingevaar komen.

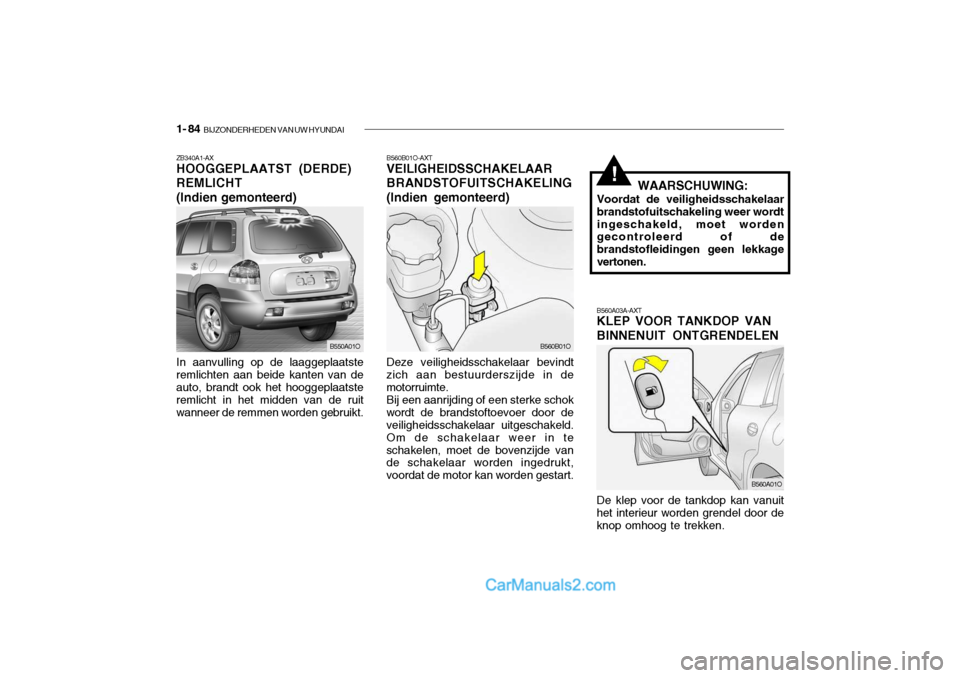

1- 84 BIJZONDERHEDEN VAN UW HYUNDAI
B560A03A-AXT KLEP VOOR TANKDOP VAN BINNENUIT ONTGRENDELEN De klep voor de tankdop kan vanuit
het interieur worden grendel door de knop omhoog te trekken. B560A01O
!WAARSCHUWING:
Voordat de veiligheidsschakelaar brandstofuitschakeling weer wordtingeschakeld, moet worden gecontroleerd of de brandstofleidingen geen lekkagevertonen.
B560B01O-AXT VEILIGHEIDSSCHAKELAAR BRANDSTOFUITSCHAKELING(Indien gemonteerd) Deze veiligheidsschakelaar bevindt
zich aan bestuurderszijde in de motorruimte.
Bij een aanrijding of een sterke schok
wordt de brandstoftoevoer door deveiligheidsschakelaar uitgeschakeld. Om de schakelaar weer in teschakelen, moet de bovenzijde van de schakelaar worden ingedrukt, voordat de motor kan worden gestart.
ZB340A1-AX HOOGGEPLAATST (DERDE) REMLICHT(Indien gemonteerd) In aanvulling op de laaggeplaatste remlichten aan beide kanten van de auto, brandt ook het hooggeplaatste remlicht in het midden van de ruitwanneer de remmen worden gebruikt.
B550A01O
B560B01O

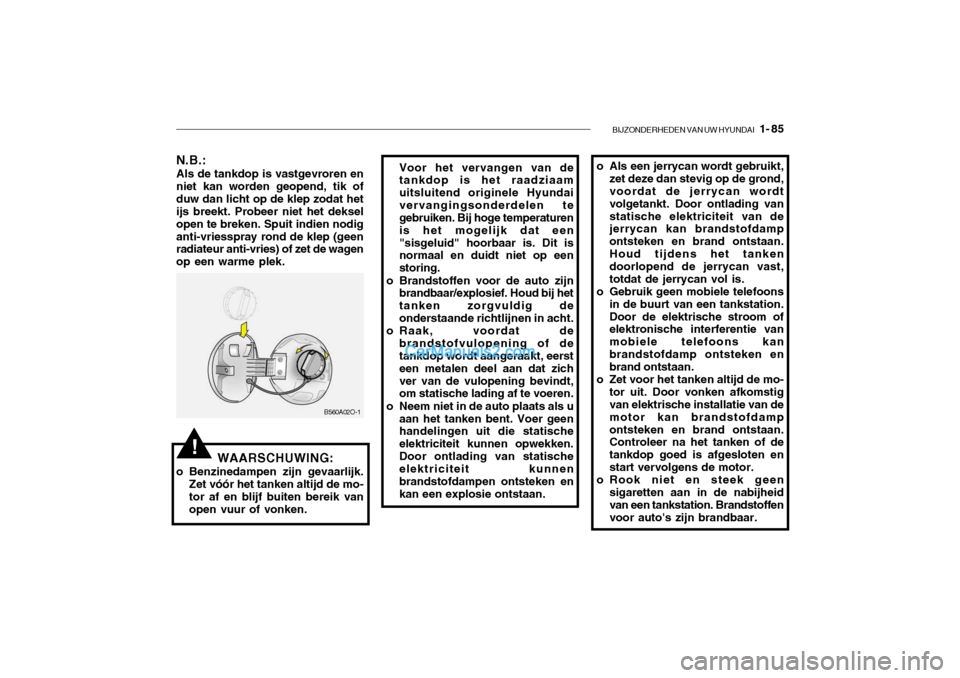

BIJZONDERHEDEN VAN UW HYUNDAI 1- 85
B560A02O-1
N.B.:
Als de tankdop is vastgevroren en niet kan worden geopend, tik ofduw dan licht op de klep zodat het ijs breekt. Probeer niet het deksel open te breken. Spuit indien nodiganti-vriesspray rond de klep (geen radiateur anti-vries) of zet de wagen op een warme plek.
Voor het vervangen van de tankdop is het raadziaam uitsluitend originele Hyundaivervangingsonderdelen te gebruiken. Bij hoge temperaturen is het mogelijk dat een"sisgeluid" hoorbaar is. Dit is normaal en duidt niet op een storing.
o Brandstoffen voor de auto zijn brandbaar/explosief. Houd bij hettanken zorgvuldig deonderstaande richtlijnen in acht.
o Raak, voordat de brandstofvulopening of de tankdop wordt aangeraakt, eerst een metalen deel aan dat zichver van de vulopening bevindt, om statische lading af te voeren.
o Neem niet in de auto plaats als u aan het tanken bent. Voer geenhandelingen uit die statische elektriciteit kunnen opwekken.Door ontlading van statische elektriciteit kunnen brandstofdampen ontsteken enkan een explosie ontstaan.
WAARSCHUWING:
o Benzinedampen zijn gevaarlijk. Zet vóór het tanken altijd de mo- tor af en blijf buiten bereik van open vuur of vonken.
!
o Als een jerrycan wordt gebruikt,zet deze dan stevig op de grond, voordat de jerrycan wordt volgetankt. Door ontlading vanstatische elektriciteit van de jerrycan kan brandstofdamp ontsteken en brand ontstaan.Houd tijdens het tanken doorlopend de jerrycan vast, totdat de jerrycan vol is.
o Gebruik geen mobiele telefoons
in de buurt van een tankstation.Door de elektrische stroom of elektronische interferentie van mobiele telefoons kanbrandstofdamp ontsteken en brand ontstaan.
o Zet voor het tanken altijd de mo- tor uit. Door vonken afkomstigvan elektrische installatie van de motor kan brandstofdampontsteken en brand ontstaan. Controleer na het tanken of de tankdop goed is afgesloten enstart vervolgens de motor.
o Rook niet en steek geen sigaretten aan in de nabijheid van een tankstation. Brandstoffen voor auto's zijn brandbaar.

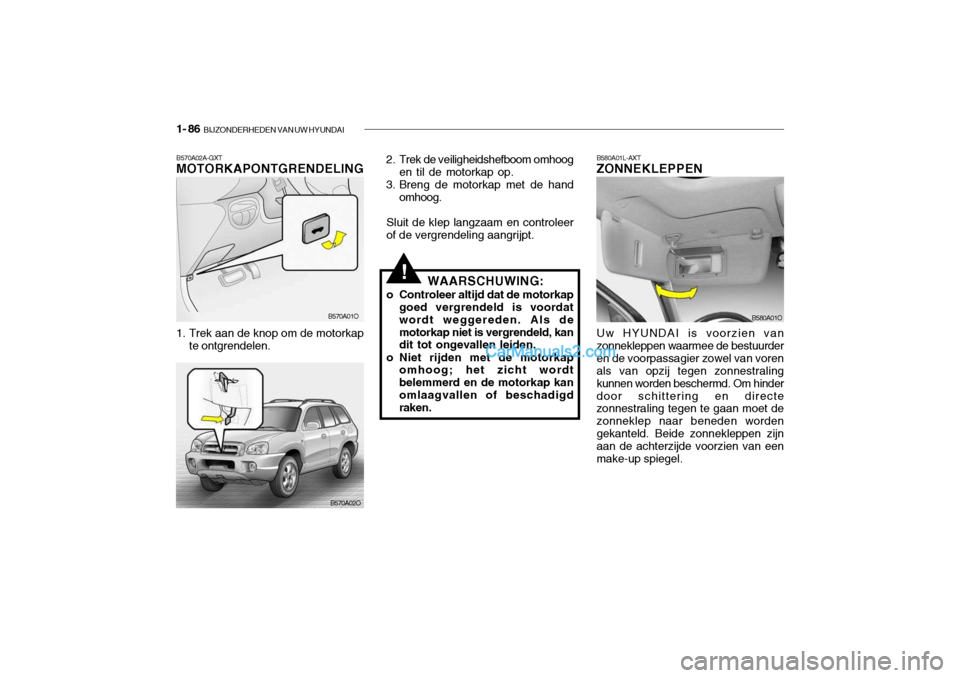

1- 86 BIJZONDERHEDEN VAN UW HYUNDAI
B580A01L-AXT ZONNEKLEPPEN Uw HYUNDAI is voorzien van zonnekleppen waarmee de bestuurderen de voorpassagier zowel van voren als van opzij tegen zonnestraling kunnen worden beschermd. Om hinderdoor schittering en directe zonnestraling tegen te gaan moet de zonneklep naar beneden wordengekanteld. Beide zonnekleppen zijn aan de achterzijde voorzien van een make-up spiegel.
!WAARSCHUWING:
o Controleer altijd dat de motorkap goed vergrendeld is voordat wordt weggereden. Als demotorkap niet is vergrendeld, kan dit tot ongevallen leiden.
o Niet rijden met de motorkap omhoog; het zicht wordt belemmerd en de motorkap kanomlaagvallen of beschadigd raken. B580A01O
2. Trek de veiligheidshefboom omhoog
en til de motorkap op.
3. Breng de motorkap met de hand omhoog.
Sluit de klep langzaam en controleer of de vergrendeling aangrijpt.
B570A02A-GXT MOTORKAPONTGRENDELING 1. Trek aan de knop om de motorkap te ontgrendelen. B570A01O
B570A02O

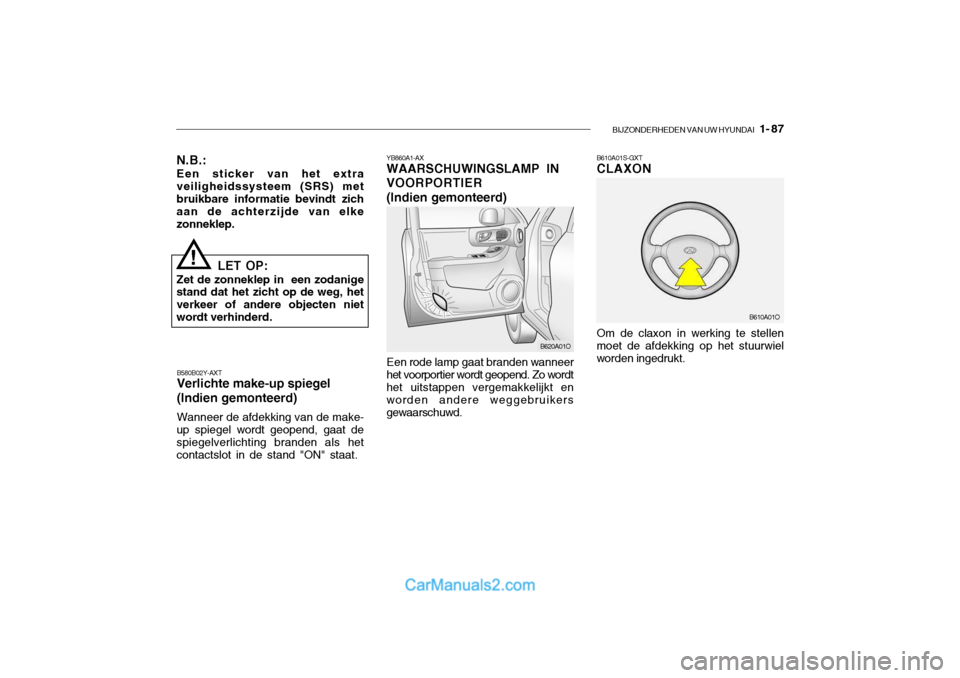

BIJZONDERHEDEN VAN UW HYUNDAI 1- 87
B610A01S-GXT CLAXON Om de claxon in werking te stellen moet de afdekking op het stuurwielworden ingedrukt.
YB860A1-AX WAARSCHUWINGSLAMP IN VOORPORTIER(Indien gemonteerd) Een rode lamp gaat branden wanneer
het voorportier wordt geopend. Zo wordt het uitstappen vergemakkelijkt en worden andere weggebruikersgewaarschuwd. B620A01O
B610A01O
B580B02Y-AXT Verlichte make-up spiegel (Indien gemonteerd) Wanneer de afdekking van de make-
up spiegel wordt geopend, gaat de spiegelverlichting branden als hetcontactslot in de stand "ON" staat. LET OP:
Zet de zonneklep in een zodanige stand dat het zicht op de weg, het verkeer of andere objecten nietwordt verhinderd.
!
N.B.:
Een sticker van het extra veiligheidssysteem (SRS) metbruikbare informatie bevindt zich aan de achterzijde van elke zonneklep.

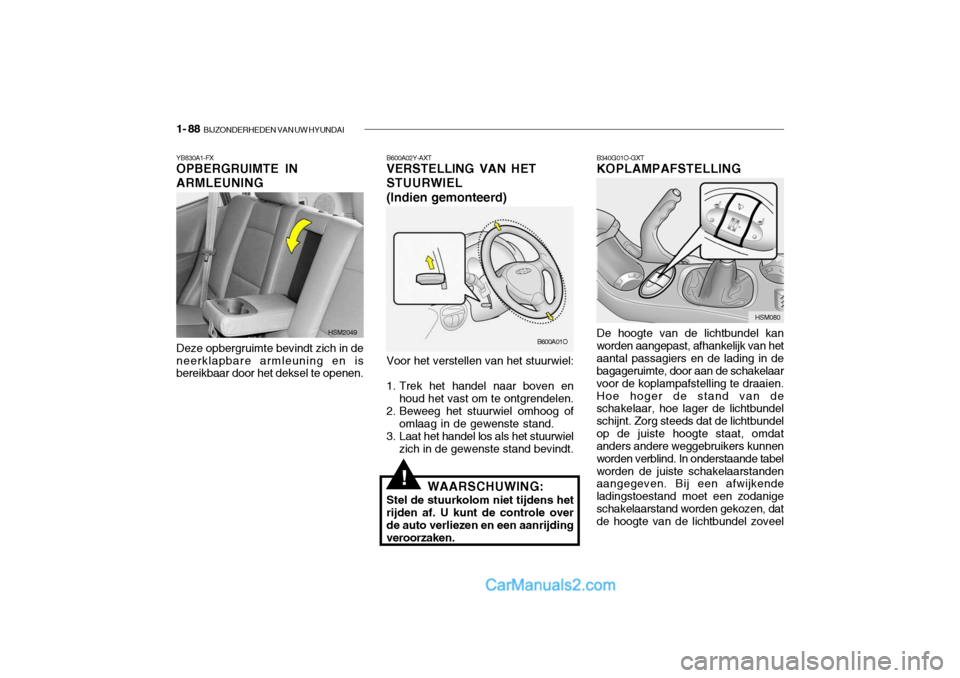

1- 88 BIJZONDERHEDEN VAN UW HYUNDAI
B340G01O-GXT KOPLAMPAFSTELLING De hoogte van de lichtbundel kan worden aangepast, afhankelijk van hetaantal passagiers en de lading in de bagageruimte, door aan de schakelaar voor de koplampafstelling te draaien.Hoe hoger de stand van de schakelaar, hoe lager de lichtbundel schijnt. Zorg steeds dat de lichtbundelop de juiste hoogte staat, omdat anders andere weggebruikers kunnen worden verblind. In onderstaande tabelworden de juiste schakelaarstanden aangegeven. Bij een afwijkende ladingstoestand moet een zodanigeschakelaarstand worden gekozen, dat de hoogte van de lichtbundel zoveel
B600A02Y-AXTVERSTELLING VAN HET STUURWIEL(Indien gemonteerd) Voor het verstellen van het stuurwiel:
1. Trek het handel naar boven en houd het vast om te ontgrendelen.
2. Beweeg het stuurwiel omhoog of omlaag in de gewenste stand.
3. Laat het handel los als het stuurwiel zich in de gewenste stand bevindt.
!WAARSCHUWING:
Stel de stuurkolom niet tijdens het rijden af. U kunt de controle over de auto verliezen en een aanrijding veroorzaken. B600A01O
HSM080
YB830A1-FX OPBERGRUIMTE IN ARMLEUNING Deze opbergruimte bevindt zich in de neerklapbare armleuning en is bereikbaar door het deksel te openen.HSM2049

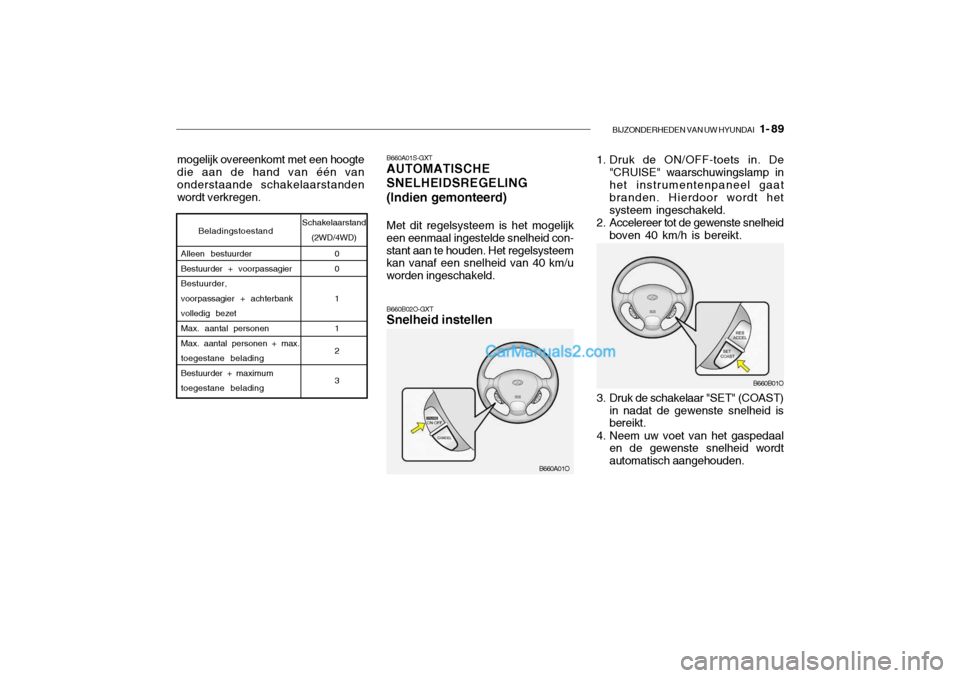

BIJZONDERHEDEN VAN UW HYUNDAI 1- 89
B660B02O-GXT Snelheid instellen 1. Druk de ON/OFF-toets in. De
"CRUISE" waarschuwingslamp in het instrumentenpaneel gaat branden. Hierdoor wordt hetsysteem ingeschakeld.
2. Accelereer tot de gewenste snelheid
boven 40 km/h is bereikt.
B660A01S-GXT AUTOMATISCHE SNELHEIDSREGELING(Indien gemonteerd) Met dit regelsysteem is het mogelijk een eenmaal ingestelde snelheid con-stant aan te houden. Het regelsysteem kan vanaf een snelheid van 40 km/u worden ingeschakeld.
B660A01O B660B01O
3. Druk de schakelaar "SET" (COAST) in nadat de gewenste snelheid is bereikt.
4. Neem uw voet van het gaspedaal en de gewenste snelheid wordt automatisch aangehouden.
mogelijk overeenkomt met een hoogte die aan de hand van één van onderstaande schakelaarstandenwordt verkregen.
Beladingstoestand
Alleen bestuurder Bestuurder + voorpassagierBestuurder,voorpassagier + achterbankvolledig bezet Max. aantal personen Max. aantal personen + max.toegestane beladingBestuurder + maximumtoegestane belading Schakelaarstand
(2WD/4WD)
0 0 1 1 2 3
