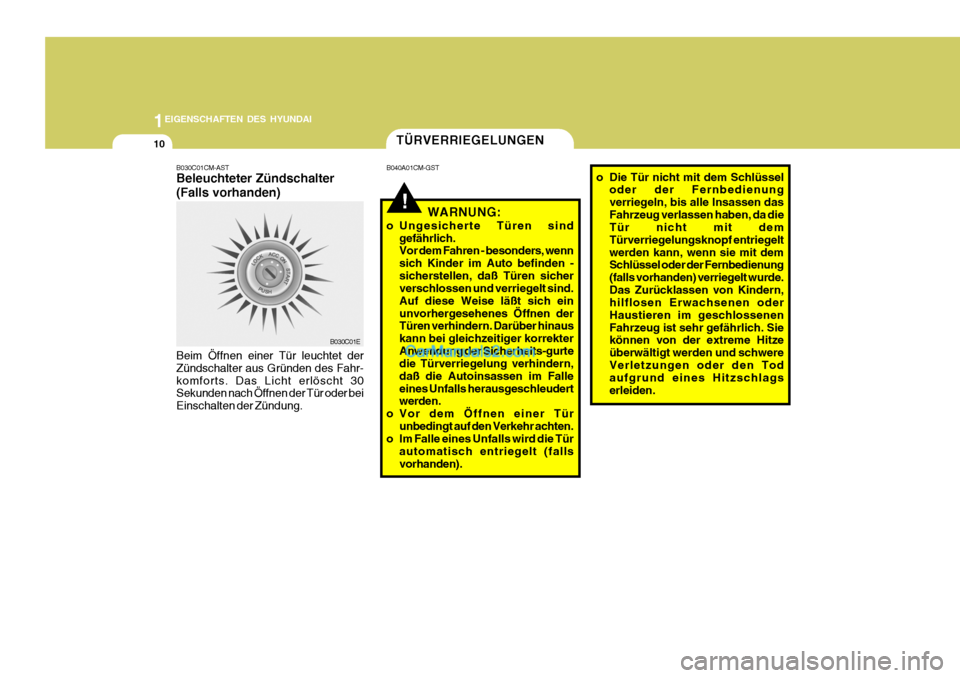

Hyundai Santa Fe 2006 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
10TÃœRVERRIEGELUNGEN
B040A01CM-GST
B030C01CM-AST Beleuchteter Zündschalter (Falls vorhanden)
B030C01E
Beim Öffnen einer Tür leuchtet der Zündschalter aus Gründen des Fahr-komforts. Das Licht erlöscht 30 Sekunden nach Öffnen der Tür oder bei Einschalten der Zündung.
!WARNUNG:
o Ungesicherte Türen sind gefährlich. Vor dem Fahren - besonders, wenn sich Kinder im Auto befinden -sicherstellen, daß Türen sicher verschlossen und verriegelt sind. Auf diese Weise läßt sich einunvorhergesehenes Öffnen der Türen verhindern. Darüber hinaus kann bei gleichzeitiger korrekterAnwendung der Sicherheits-gurte die Türverriegelung verhindern, daß die Autoinsassen im Falleeines Unfalls herausgeschleudert werden.
o Vor dem Öffnen einer Tür unbedingt auf den Verkehr achten.
o Im Falle eines Unfalls wird die Tür
automatisch entriegelt (falls vorhanden). o Die Tür nicht mit dem Schlüssel
oder der Fernbedienungverriegeln, bis alle Insassen dasFahrzeug verlassen haben, da die Tür nicht mit dem Türverriegelungsknopf entriegeltwerden kann, wenn sie mit dem Schlüssel oder der Fernbedienung (falls vorhanden) verriegelt wurde.Das Zurücklassen von Kindern, hilflosen Erwachsenen oder Haustieren im geschlossenenFahrzeug ist sehr gefährlich. Sie können von der extreme Hitze überwältigt werden und schwereVerletzungen oder den Tod aufgrund eines Hitzschlags erleiden.

1
EIGENSCHAFTEN DES HYUNDAI
11
!WARNUNG:
Die Tür nicht mit dem Schlüssel oder der Fernbedienung verriegeln, bis alle Insassen das Fahrzeugverlassen haben, da die Tür nicht mit dem Türverriegelungsknopf entriegelt werden kann, wenn sie mitdem Schlüssel oder der Fernbedienung (falls vorhanden) verriegelt wurde.Das Zurücklassen von Kindern, hilflosen Erwachsenen oder Haustieren im geschlossenen Fahrzeug ist sehr gefährlich. Sie können von der extreme Hitzeüberwältigt werden und schwere Verletzungen oder den Tod aufgrund eines Hitzschlags erleiden.
Entriegoln
Verriegeln
OCM052005

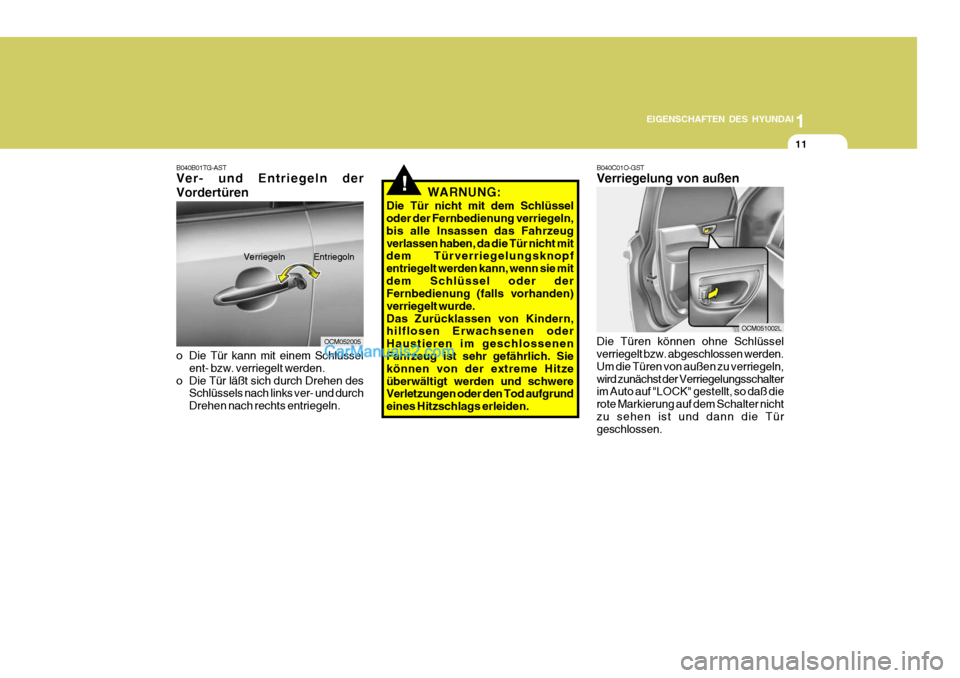

B040B01TG-AST Ver- und Entriegeln der Vordertüren
o Die Tür kann mit einem Schlüssel
ent- bzw. verriegelt werden.
o Die Tür läßt sich durch Drehen des Schlüssels nach links ver- und durch Drehen nach rechts entriegeln.
B040C01O-GST Verriegelung von außen Die Türen können ohne Schlüssel verriegelt bzw. abgeschlossen werden. Um die Türen von außen zu verriegeln,wird zunächst der Verriegelungsschalter im Auto auf "LOCK" gestellt, so daß die rote Markierung auf dem Schalter nichtzu sehen ist und dann die Tür geschlossen.
OCM051002L

1EIGENSCHAFTEN DES HYUNDAI
12

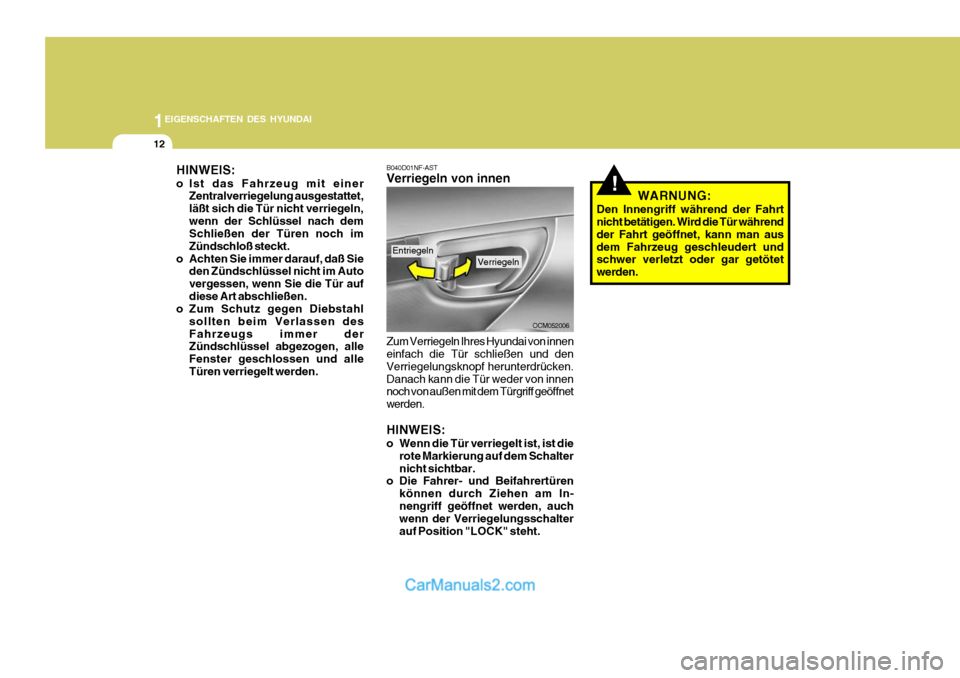

B040D01NF-AST Verriegeln von innen
OCM052006
HINWEIS:
o Ist das Fahrzeug mit einer
Zentralverriegelung ausgestattet, läßt sich die Tür nicht verriegeln,wenn der Schlüssel nach dem Schließen der Türen noch im Zündschloß steckt.
o Achten Sie immer darauf, daß Sie den Zündschlüssel nicht im Autovergessen, wenn Sie die Tür aufdiese Art abschließen.
o Zum Schutz gegen Diebstahl
sollten beim Verlassen desFahrzeugs immer der Zündschlüssel abgezogen, alle Fenster geschlossen und alleTüren verriegelt werden. Zum Verriegeln Ihres Hyundai von innen einfach die Tür schließen und den Verriegelungsknopf herunterdrücken.Danach kann die Tür weder von innen noch von außen mit dem Türgriff geöffnet werden. HINWEIS:
o Wenn die Tür verriegelt ist, ist die
rote Markierung auf dem Schalter nicht sichtbar.
o Die Fahrer- und Beifahrertüren
können durch Ziehen am In-nengriff geöffnet werden, auch wenn der Verriegelungsschalter auf Position "LOCK" steht.
!WARNUNG:
Den Innengriff während der Fahrt nicht betätigen. Wird die Tür während der Fahrt geöffnet, kann man ausdem Fahrzeug geschleudert und schwer verletzt oder gar getötet werden.
Entriegeln
Verriegeln

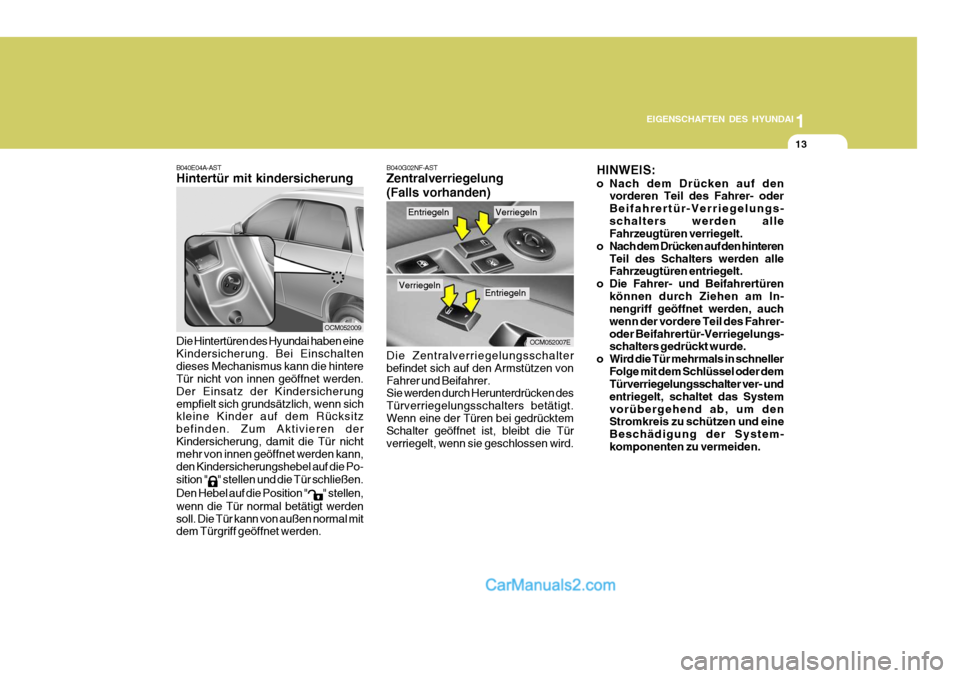

1
EIGENSCHAFTEN DES HYUNDAI
13
B040E04A-AST Hintertür mit kindersicherung
OCM052009
Die Hintertüren des Hyundai haben eine Kindersicherung. Bei Einschaltendieses Mechanismus kann die hintere Tür nicht von innen geöffnet werden. Der Einsatz der Kindersicherungempfielt sich grundsätzlich, wenn sich kleine Kinder auf dem Rücksitz befinden. Zum Aktivieren derKindersicherung, damit die Tür nicht mehr von innen geöffnet werden kann, den Kindersicherungshebel auf die Po- sition "
" stellen und die Tür schließen.
Den Hebel auf die Position "
" stellen,
wenn die Tür normal betätigt werden soll. Die Tür kann von außen normal mit dem Türgriff geöffnet werden. B040G02NF-AST Zentralverriegelung (Falls vorhanden)
Die Zentralverriegelungsschalter befindet sich auf den Armstützen vonFahrer und Beifahrer. Sie werden durch Herunterdrücken des Türverriegelungsschalters betätigt.Wenn eine der Türen bei gedrücktem Schalter geöffnet ist, bleibt die Tür verriegelt, wenn sie geschlossen wird.
OCM052007E
EntriegelnVerriegeln
VerriegelnEntriegeln HINWEIS:
o Nach dem Drücken auf den
vorderen Teil des Fahrer- oder Beifahrertür-Verriegelungs-schalters werden alle Fahrzeugtüren verriegelt.
o Nach dem Drücken auf den hinteren Teil des Schalters werden alleFahrzeugtüren entriegelt.
o Die Fahrer- und Beifahrertüren können durch Ziehen am In-nengriff geöffnet werden, auch wenn der vordere Teil des Fahrer-oder Beifahrertür-Verriegelungs- schalters gedrückt wurde.
o Wird die Tür mehrmals in schneller Folge mit dem Schlüssel oder demTürverriegelungsschalter ver- und entriegelt, schaltet das Systemvorübergehend ab, um den Stromkreis zu schützen und eine Beschädigung der System-komponenten zu vermeiden.

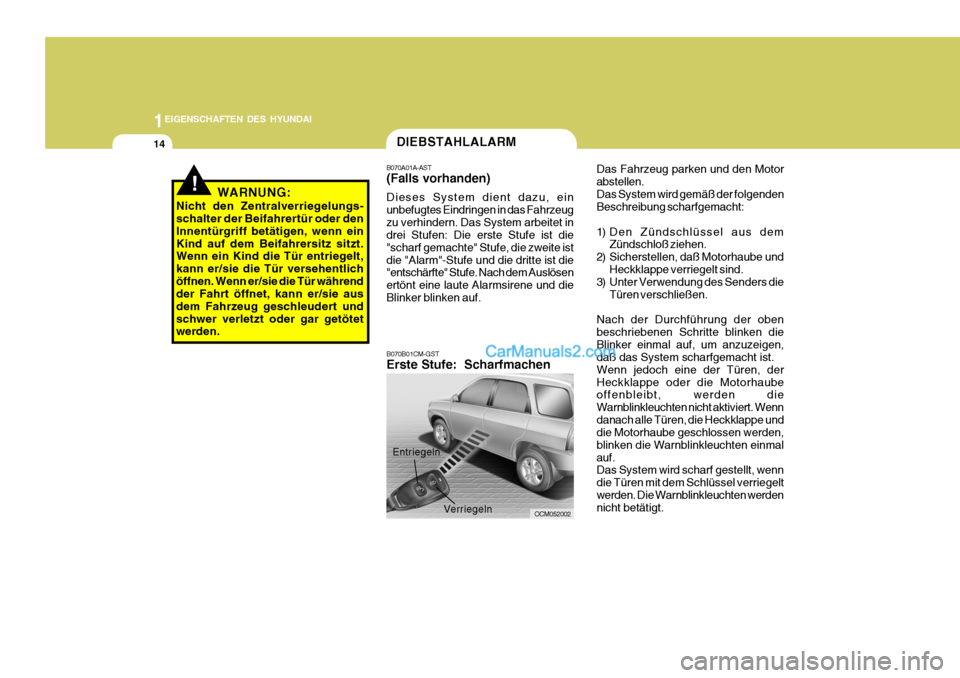

1EIGENSCHAFTEN DES HYUNDAI
14
!WARNUNG:
Nicht den Zentralverriegelungs- schalter der Beifahrertür oder den Innentürgriff betätigen, wenn einKind auf dem Beifahrersitz sitzt. Wenn ein Kind die Tür entriegelt, kann er/sie die Tür versehentlichöffnen. Wenn er/sie die Tür während der Fahrt öffnet, kann er/sie aus dem Fahrzeug geschleudert undschwer verletzt oder gar getötet werden.
DIEBSTAHLALARM
B070B01CM-GST Erste Stufe: Scharfmachen
B070A01A-AST(Falls vorhanden) Dieses System dient dazu, ein unbefugtes Eindringen in das Fahrzeugzu verhindern. Das System arbeitet in drei Stufen: Die erste Stufe ist die "scharf gemachte" Stufe, die zweite istdie "Alarm"-Stufe und die dritte ist die "entschärfte" Stufe. Nach dem Auslösen ertönt eine laute Alarmsirene und dieBlinker blinken auf.
OCM052002
Entriegeln
Verriegeln
Das Fahrzeug parken und den Motor abstellen.Das System wird gemäß der folgenden Beschreibung scharfgemacht:
1) Den Zündschlüssel aus demZündschloß ziehen.
2) Sicherstellen, daß Motorhaube und
Heckklappe verriegelt sind.
3) Unter Verwendung des Senders die
Türen verschließen.
Nach der Durchführung der oben beschriebenen Schritte blinken dieBlinker einmal auf, um anzuzeigen, daß das System scharfgemacht ist. Wenn jedoch eine der Türen, derHeckklappe oder die Motorhaube offenbleibt, werden die Warnblinkleuchten nicht aktiviert. Wenndanach alle Türen, die Heckklappe und die Motorhaube geschlossen werden, blinken die Warnblinkleuchten einmalauf. Das System wird scharf gestellt, wenn die Türen mit dem Schlüssel verriegeltwerden. Die Warnblinkleuchten werden nicht betätigt.

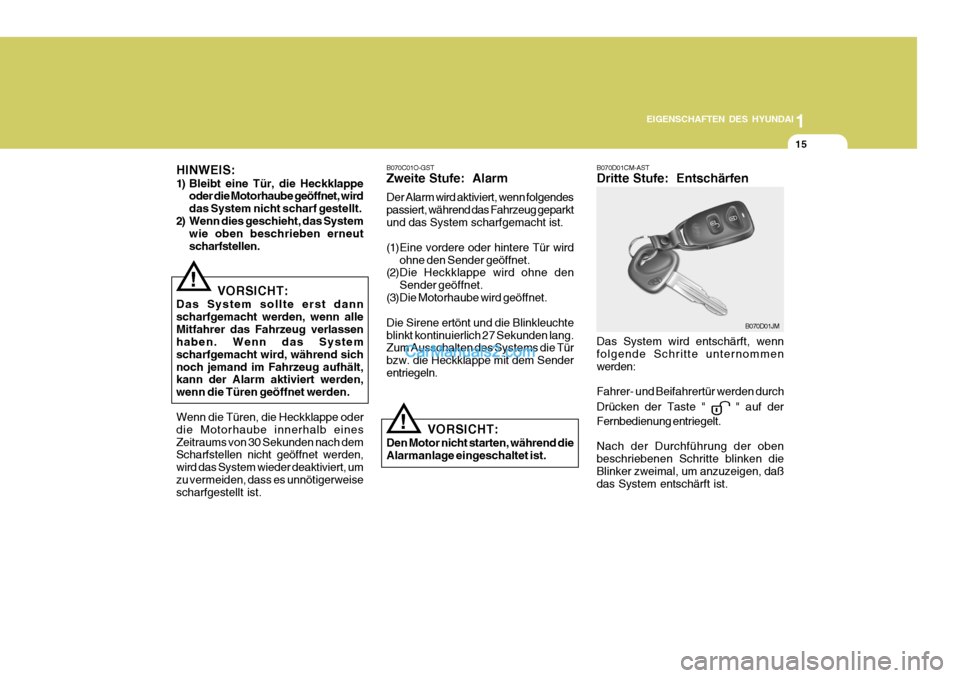

1
EIGENSCHAFTEN DES HYUNDAI
15
! B070D01CM-AST Dritte Stufe: Entschärfen Das System wird entschärft, wenn folgende Schritte unternommen werden: Fahrer- und Beifahrertür werden durch Drücken der Taste "
" auf der
Fernbedienung entriegelt. Nach der Durchführung der oben beschriebenen Schritte blinken dieBlinker zweimal, um anzuzeigen, daß das System entschärft ist.
B070C01O-GST Zweite Stufe: Alarm Der Alarm wird aktiviert, wenn folgendes passiert, während das Fahrzeug geparktund das System scharfgemacht ist.
(1)Eine vordere oder hintere Tür wird
ohne den Sender geöffnet.
(2)Die Heckklappe wird ohne den
Sender geöffnet.
(3)Die Motorhaube wird geöffnet.Die Sirene ertönt und die Blinkleuchte blinkt kontinuierlich 27 Sekunden lang. Zum Ausschalten des Systems die Tür bzw. die Heckklappe mit dem Senderentriegeln.
! VORSICHT:
Den Motor nicht starten, während die Alarmanlage eingeschaltet ist.
B070D01JM
VORSICHT:
Das System sollte erst dann scharfgemacht werden, wenn alleMitfahrer das Fahrzeug verlassen haben. Wenn das System scharfgemacht wird, während sichnoch jemand im Fahrzeug aufhält, kann der Alarm aktiviert werden, wenn die Türen geöffnet werden. Wenn die Türen, die Heckklappe oder die Motorhaube innerhalb einesZeitraums von 30 Sekunden nach dem Scharfstellen nicht geöffnet werden, wird das System wieder deaktiviert, umzu vermeiden, dass es unnötigerweise scharfgestellt ist.
HINWEIS:
1) Bleibt eine Tür, die Heckklappe
oder die Motorhaube geöffnet, wird das System nicht scharf gestellt.
2) Wenn dies geschieht, das System wie oben beschrieben erneutscharfstellen.

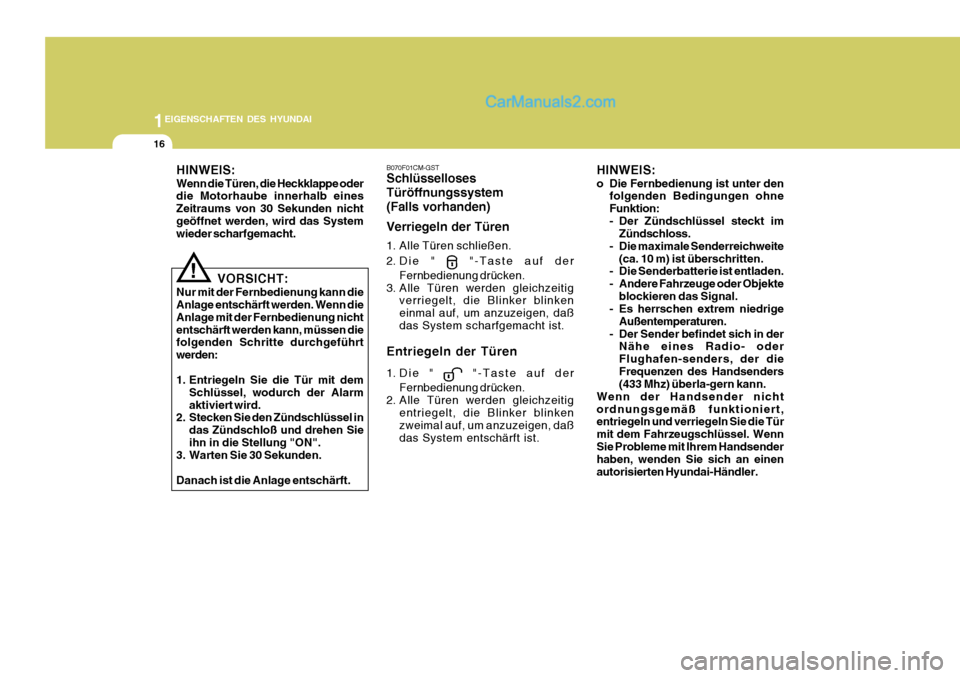

1EIGENSCHAFTEN DES HYUNDAI
16
!
VORSICHT:
Nur mit der Fernbedienung kann die Anlage entschärft werden. Wenn die Anlage mit der Fernbedienung nichtentschärft werden kann, müssen die folgenden Schritte durchgeführt werden:
1. Entriegeln Sie die Tür mit dem Schlüssel, wodurch der Alarm aktiviert wird.
2. Stecken Sie den Zündschlüssel in
das Zündschloß und drehen Sieihn in die Stellung "ON".
3. Warten Sie 30 Sekunden. Danach ist die Anlage entschärft.
HINWEIS: Wenn die Türen, die Heckklappe oder die Motorhaube innerhalb eines Zeitraums von 30 Sekunden nichtgeöffnet werden, wird das System wieder scharfgemacht.
B070F01CM-GST
Schlüsselloses Türöffnungssystem(Falls vorhanden) Verriegeln der Türen
1. Alle Türen schließen.
2. Die "
"-Taste auf der
Fernbedienung drücken.
3. Alle Türen werden gleichzeitig verriegelt, die Blinker blinken einmal auf, um anzuzeigen, daßdas System scharfgemacht ist.
Entriegeln der Türen
1. Die "
"-Taste auf der
Fernbedienung drücken.
2. Alle Türen werden gleichzeitig entriegelt, die Blinker blinken zweimal auf, um anzuzeigen, daßdas System entschärft ist. HINWEIS:
o Die Fernbedienung ist unter den
folgenden Bedingungen ohne Funktion:
- Der Zündschlüssel steckt imZündschloss.
- Die maximale Senderreichweite (ca. 10 m) ist überschritten.
- Die Senderbatterie ist entladen.
- Andere Fahrzeuge oder Objekte
blockieren das Signal.
- Es herrschen extrem niedrige
Außentemperaturen.
- Der Sender befindet sich in der Nähe eines Radio- oderFlughafen-senders, der dieFrequenzen des Handsenders (433 Mhz) überla-gern kann.
Wenn der Handsender nicht ordnungsgemäß funktioniert, entriegeln und verriegeln Sie die Tür mit dem Fahrzeugschlüssel. WennSie Probleme mit Ihrem Handsender haben, wenden Sie sich an einen autorisierten Hyundai-Händler.

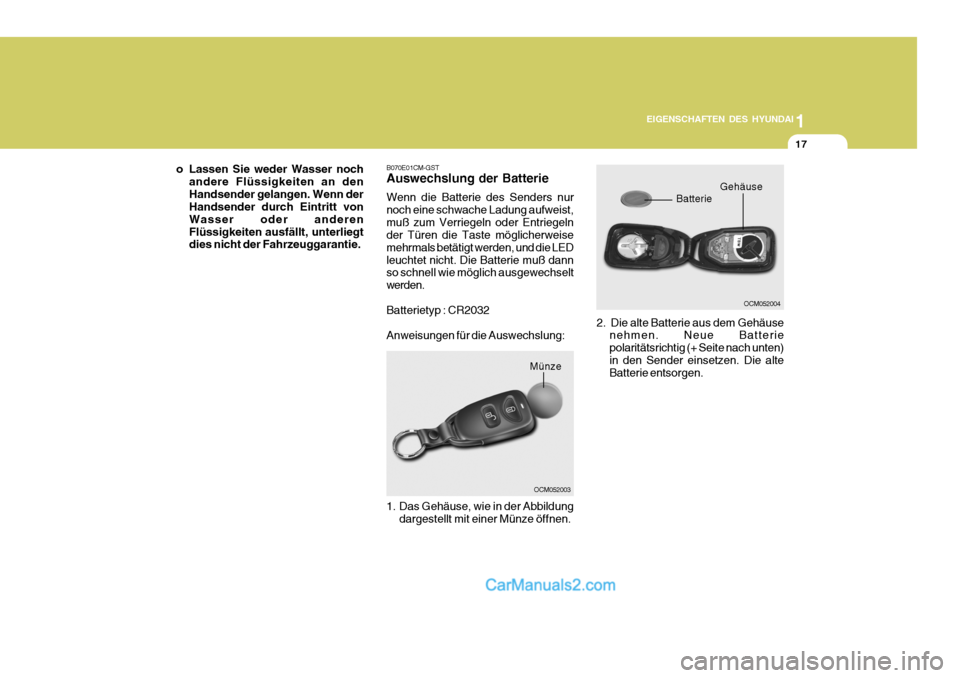

1
EIGENSCHAFTEN DES HYUNDAI
17
B070E01CM-GST Auswechslung der Batterie Wenn die Batterie des Senders nur noch eine schwache Ladung aufweist,muß zum Verriegeln oder Entriegeln der Türen die Taste möglicherweise mehrmals betätigt werden, und die LEDleuchtet nicht. Die Batterie muß dann so schnell wie möglich ausgewechselt werden. Batterietyp : CR2032 Anweisungen für die Auswechslung:
1. Das Gehäuse, wie in der Abbildung dargestellt mit einer Münze öffnen.
OCM052003
Münze
o Lassen Sie weder Wasser noch
andere Flüssigkeiten an den Handsender gelangen. Wenn der Handsender durch Eintritt von Wasser oder anderenFlüssigkeiten ausfällt, unterliegt dies nicht der Fahrzeuggarantie.
OCM052004
Batterie Gehäuse
2. Die alte Batterie aus dem Gehäuse
nehmen. Neue Batterie polaritätsrichtig (+ Seite nach unten) in den Sender einsetzen. Die alte Batterie entsorgen.

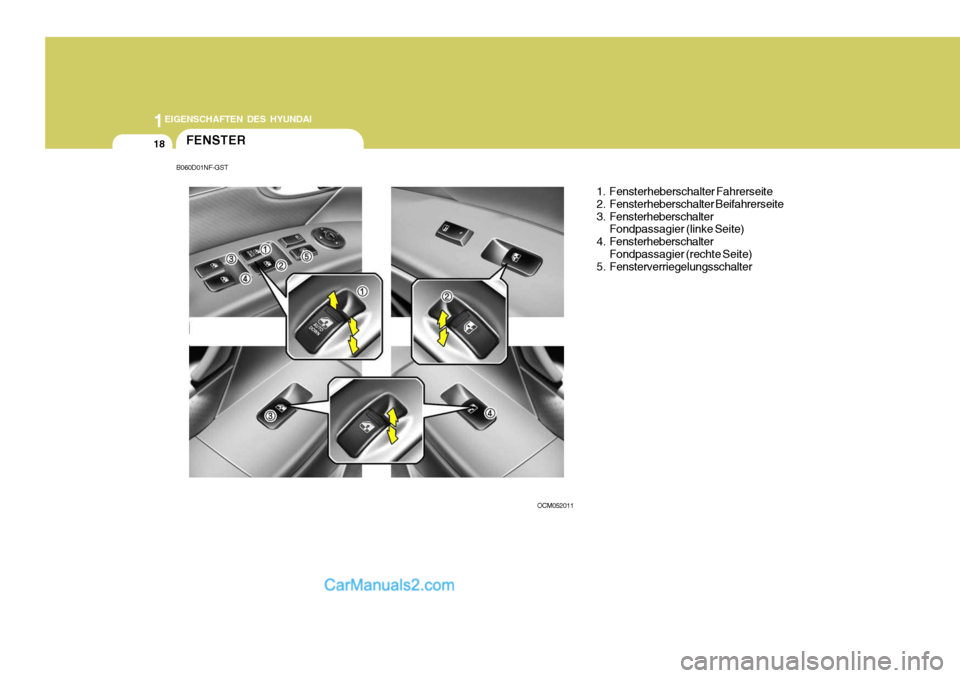

1EIGENSCHAFTEN DES HYUNDAI
18
OCM052011FENSTER 1. Fensterheberschalter Fahrerseite
2. Fensterheberschalter Beifahrerseite
3. FensterheberschalterFondpassagier (linke Seite)
4. Fensterheberschalter Fondpassagier (rechte Seite)
5. Fensterverriegelungsschalter
B060D01NF-GST

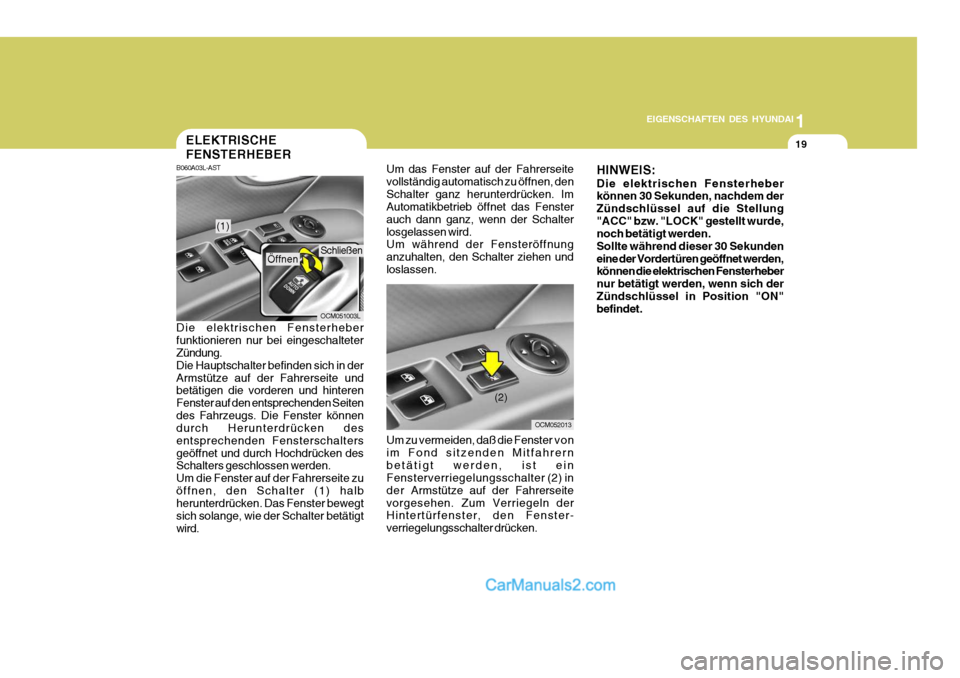

1
EIGENSCHAFTEN DES HYUNDAI
19ELEKTRISCHE FENSTERHEBER
Um das Fenster auf der Fahrerseite vollständig automatisch zu öffnen, denSchalter ganz herunterdrücken. Im Automatikbetrieb öffnet das Fenster auch dann ganz, wenn der Schalterlosgelassen wird. Um während der Fensteröffnung anzuhalten, den Schalter ziehen undloslassen.
B060A03L-AST Die elektrischen Fensterheber funktionieren nur bei eingeschalteter Zündung. Die Hauptschalter befinden sich in derArmstütze auf der Fahrerseite und betätigen die vorderen und hinteren Fenster auf den entsprechenden Seitendes Fahrzeugs. Die Fenster können durch Herunterdrücken des entsprechenden Fensterschaltersgeöffnet und durch Hochdrücken des Schalters geschlossen werden. Um die Fenster auf der Fahrerseite zuöffnen, den Schalter (1) halb herunterdrücken. Das Fenster bewegt sich solange, wie der Schalter betätigtwird.
Um zu vermeiden, daß die Fenster vonim Fond sitzenden Mitfahrernbetätigt werden, ist ein Fensterverriegelungsschalter (2) in
d e r Armstütze auf der Fahrerseitevorgesehen. Zum Verriegeln der Hintertürfenster, den Fenster- verriegelungsschalter drücken.
OCM051003L
ÖffnenSchließen
(1)
OCM052013
(2) HINWEIS: Die elektrischen Fensterheber können 30 Sekunden, nachdem der Zündschlüssel auf die Stellung"ACC" bzw. "LOCK" gestellt wurde, noch betätigt werden. Sollte während dieser 30 Sekundeneine der Vordertüren geöffnet werden, können die elektrischen Fensterheber nur betätigt werden, wenn sich derZündschlüssel in Position "ON" befindet.
