Hyundai Santa Fe 2006 Betriebsanleitung (in German)

IHR FAHRZEUG AUF EINEN BLICK

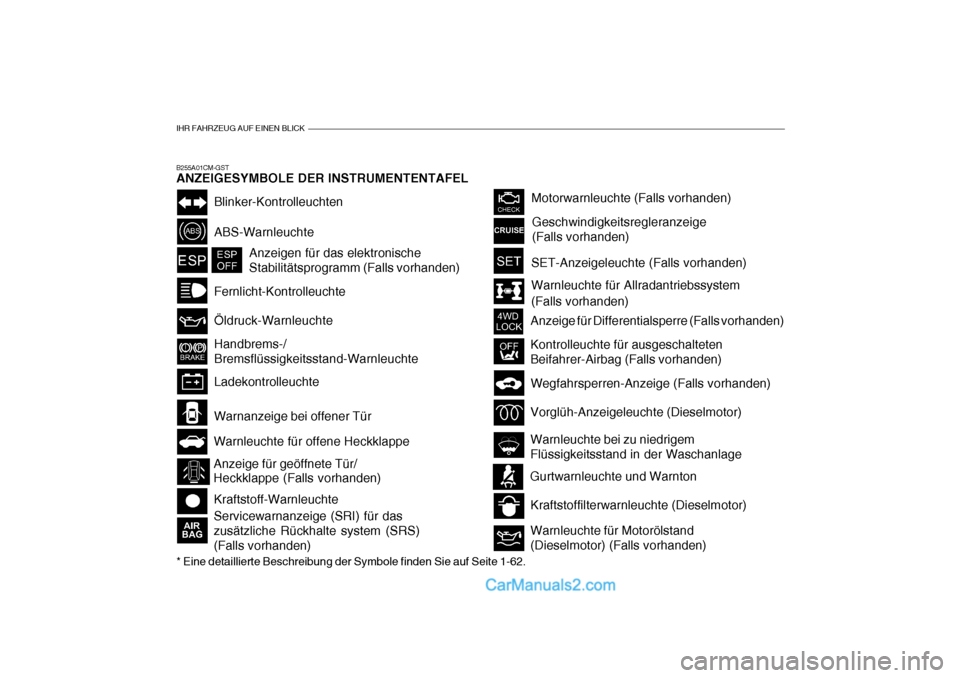

B255A01CM-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 1-62.
Warnleuchte für Allradantriebssystem (Falls vorhanden)
Motorwarnleuchte (Falls vorhanden)
Servicewarnanzeige (SRI) für das zusätzliche Rückhalte system (SRS)(Falls vorhanden)
Warnleuchte für offene Heckklappe
Kraftstoff-Warnleuchte
Warnanzeige bei offener Tür
ABS-Warnleuchte
Blinker-Kontrolleuchten
Fernlicht-Kontrolleuchte Öldruck-Warnleuchte Handbrems-/ Bremsflüssigkeitsstand-Warnleuchte Ladekontrolleuchte
Kraftstoffilterwarnleuchte (Dieselmotor) Warnleuchte für Motorölstand (Dieselmotor) (Falls vorhanden)
Wegfahrsperren-Anzeige (Falls vorhanden)
Vorglüh-Anzeigeleuchte (Dieselmotor)
Anzeige für Differentialsperre (Falls vorhanden)
Anzeigen für das elektronische Stabilitätsprogramm (Falls vorhanden)SET-Anzeigeleuchte (Falls vorhanden)
Anzeige für geöffnete Tür/ Heckklappe (Falls vorhanden) Kontrolleuchte für ausgeschalteten Beifahrer-Airbag (Falls vorhanden)
Geschwindigkeitsregleranzeige (Falls vorhanden)
Warnleuchte bei zu niedrigem Flüssigkeitsstand in der Waschanlage
Gurtwarnleuchte und Warnton

EIGENSCHAFTEN DES HYUNDAI
1
Empfehlungen zum Kraftstoff ........................................ 1-4
Einfahren eines Neufahrzeugs ...................................... 1-5
Wegfahrsperre ............................................................... 1-7Türverriegelungen........................................................ 1-10
Diebstahlalarm ............................................................. 1-14
Fenster ........................................................................ 1-18
Elektrische Fenst erheber............................................ 1-19
Sitze ...... ....................................................................... 1-20
Sicherheitsgurte ........................................................... 1-31
Kinderrückhaltesystem ................................................ 1-36
Zusätzliches Rückhaltesystem ................................... 1-47
Instrumententafel und Anzeigen.................................. 1-58
Anzeige und Warnleuchte ............................................ 1-62
Instrumententafel ......................................................... 1-71
Bordcomputer .............................................................. 1-74
Multifunktionslicht-Schalte r .......................................... 1-77
Schalter für Scheibenwischer und W aschanlage ........ 1-79
Nebelscheinwerfer-Schalter ........ ................................1-83
Warnblinksystem ......................................................... 1-84
Heckscheibenheizungs-Schalter .................................1-84
Digital Uh r .................................................................... 1-85
Instrumentenbeleucht-Ungsregler (Rheostat) .............1-85
1

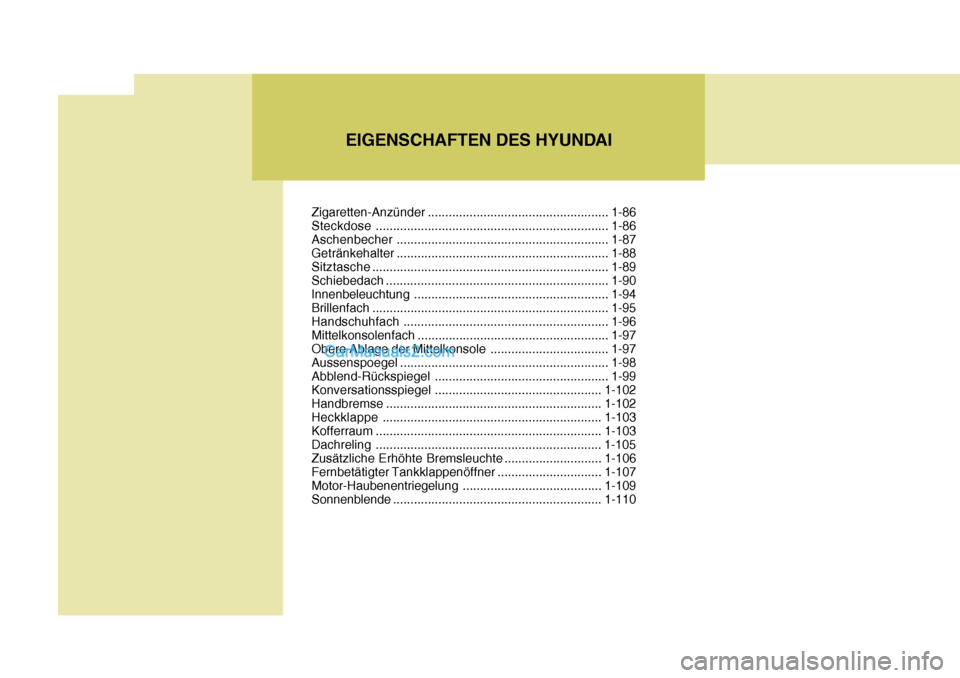

EIGENSCHAFTEN DES HYUNDAI
Zigaretten-Anzünder .................................................... 1-86
Steckdose ................................................................... 1-86
Aschenbecher ............................................................. 1-87
Getränkehalter ............................................................. 1-88
Sitztasche .................................................................... 1-89
Schiebedach ................................................................ 1-90
Innenbeleuchtung ........................................................ 1-94
Brillenf ach .................................................................... 1-95
Handschuhfach ........................................................... 1-96
Mittelkonsolenfach ....................................................... 1-97
Obere Ablage der Mittelkonsole .................................. 1-97
Aussenspoegel ............................................................ 1-98
Abblend-Rückspiegel .................................................. 1-99
Konversationsspiegel ................................................ 1-102
Handbremse .............................................................. 1-102
Heckklappe ............................................................... 1-103
Kofferraum .. ............................................................... 1-103
Dachreling ..................................... ............................ 1-105
Zusätzliche Erhöhte Bremsleuchte ............................ 1-106
Fernbetätigter T ankklappenöffner .............................. 1-107
Motor-Haubenentriegelung ........................................1-109
Sonnenblende ............................................................ 1-110

EIGENSCHAFTEN DES HYUNDAI

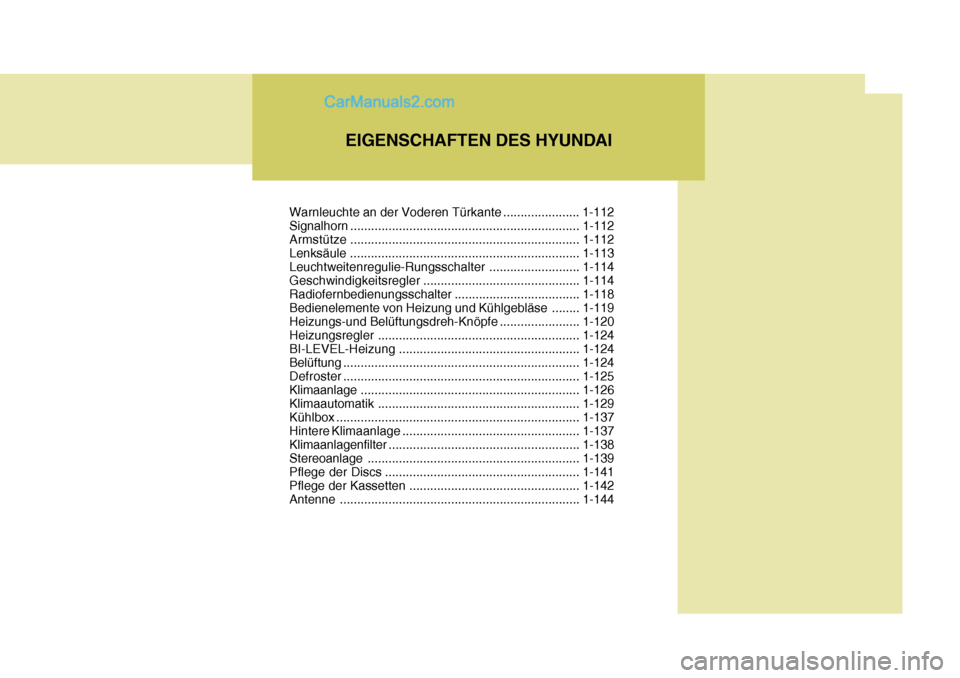

Warnleuchte an der Voderen Türkante ...................... 1-112
Signalhorn .................................................................. 1-112
Armstüt ze .................................................................. 1-112
Lenksäule .................................................................. 1-113
Leuchtweitenregulie-Rungsschalter .......................... 1-114
Geschwindigkeitsregler ............................................. 1-114
Radiofernbedienungsschalter ....................................1-118
Bedienelemente von Heizung und Kühlgebläse........1-119
Heizungs-und Belüftungsdreh-Knöpfe ...... .................1-120
Heizungsregler .......................................................... 1-124
BI-LEVEL-Heizung .................................................... 1-124
Belüftung .................................................................... 1-124
Defrost er .................................................................... 1-125
Klimaanlage ............................................................... 1-126
Klimaautomatik .......................................................... 1-129
Kühlbox ...................................................................... 1-137
Hintere Klimaanlage ................................................... 1-137
Klimaanlagenfilter ....................................................... 1-138
Stereoanlage ............................................................. 1-139
Pflege der Discs ........................................................ 1-141
Pflege der Kassetten ................................................. 1-142
Antenne ..................................................................... 1-144

1EIGENSCHAFTEN DES HYUNDAI

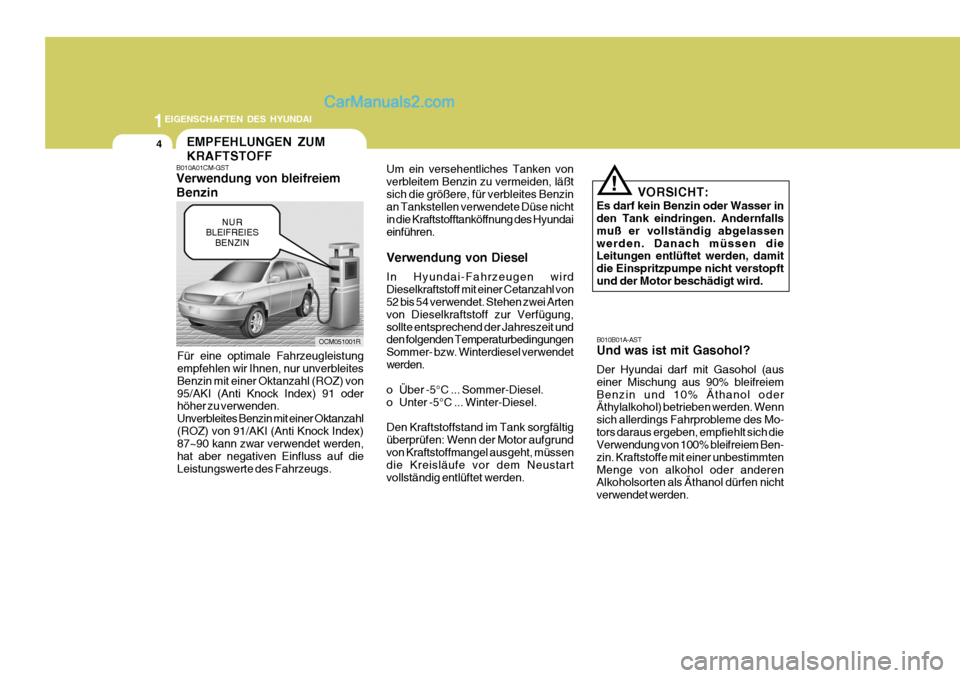

4EMPFEHLUNGEN ZUM KRAFTSTOFF
B010A01CM-GST Verwendung von bleifreiem Benzin
Für eine optimale Fahrzeugleistung empfehlen wir Ihnen, nur unverbleites Benzin mit einer Oktanzahl (ROZ) von95/AKI (Anti Knock Index) 91 oder höher zu verwenden. Unverbleites Benzin mit einer Oktanzahl(ROZ) von 91/AKI (Anti Knock Index) 87~90 kann zwar verwendet werden, hat aber negativen Einfluss auf dieLeistungswerte des Fahrzeugs. Um ein versehentliches Tanken vonverbleitem Benzin zu vermeiden, läßtsich die größere, für verbleites Benzin an Tankstellen verwendete Düse nicht in die Kraftstofftanköffnung des Hyundaieinführen. Verwendung von Diesel In Hyundai-Fahrzeugen wird Dieselkraftstoff mit einer Cetanzahl von 52 bis 54 verwendet. Stehen zwei Arten von Dieselkraftstoff zur Verfügung,sollte entsprechend der Jahreszeit und den folgenden Temperaturbedingungen Sommer- bzw. Winterdiesel verwendetwerden.
o Über -5°C ... Sommer-Diesel.
o Unter -5°C ... Winter-Diesel. Den Kraftstoffstand im Tank sorgfältig überprüfen: Wenn der Motor aufgrund von Kraftstoffmangel ausgeht, müssen die Kreisläufe vor dem Neustartvollständig entlüftet werden.
B010B01A-AST Und was ist mit Gasohol? Der Hyundai darf mit Gasohol (aus einer Mischung aus 90% bleifreiemBenzin und 10% Äthanol oder Äthylalkohol) betrieben werden. Wenn sich allerdings Fahrprobleme des Mo-tors daraus ergeben, empfiehlt sich die Verwendung von 100% bleifreiem Ben- zin. Kraftstoffe mit einer unbestimmtenMenge von alkohol oder anderen Alkoholsorten als Äthanol dürfen nicht verwendet werden.
!
OCM051001R VORSICHT:
Es darf kein Benzin oder Wasser in den Tank eindringen. Andernfalls muß er vollständig abgelassenwerden. Danach müssen die Leitungen entlüftet werden, damit die Einspritzpumpe nicht verstopftund der Motor beschädigt wird.
NUR
BLEIFREIES BENZIN

1
EIGENSCHAFTEN DES HYUNDAI

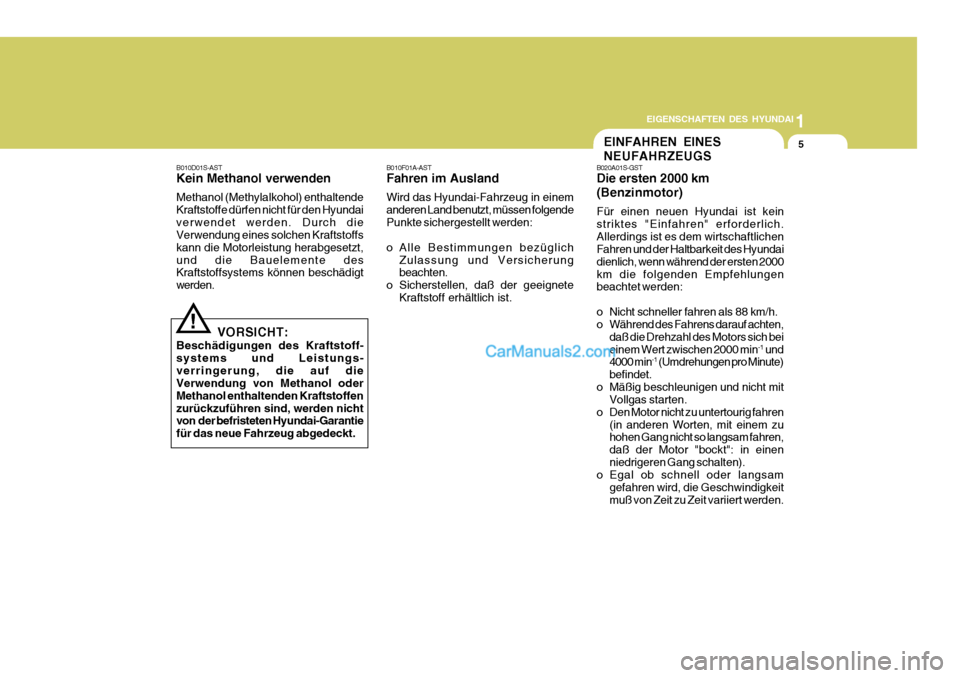

5EINFAHREN EINES NEUFAHRZEUGS
B010F01A-AST Fahren im Ausland Wird das Hyundai-Fahrzeug in einem anderen Land benutzt, müssen folgendePunkte sichergestellt werden:
o Alle Bestimmungen bezüglich
Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete Kraftstoff erhältlich ist.
B010D01S-AST Kein Methanol verwenden Methanol (Methylalkohol) enthaltende Kraftstoffe dürfen nicht für den Hyundaiverwendet werden. Durch die Verwendung eines solchen Kraftstoffs kann die Motorleistung herabgesetzt,und die Bauelemente des Kraftstoffsystems können beschädigt werden.
B020A01S-GST Die ersten 2000 km (Benzinmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich.Allerdings ist es dem wirtschaftlichen Fahren und der Haltbarkeit des Hyundai dienlich, wenn während der ersten 2000km die folgenden Empfehlungen beachtet werden:
o Nicht schneller fahren als 88 km/h.
o Während des Fahrens darauf achten,
daß die Drehzahl des Motors sich bei einem Wert zwischen 2000 min -1
und
4000 min -1
(Umdrehungen pro Minute)
befindet.
o Mäßig beschleunigen und nicht mit Vollgas starten.
o Den Motor nicht zu untertourig fahren
(in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einenniedrigeren Gang schalten).
o Egal ob schnell oder langsam
gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
VORSICHT:
Beschädigungen des Kraftstoff-systems und Leistungs-verringerung, die auf die Verwendung von Methanol oder Methanol enthaltenden Kraftstoffenzurückzuführen sind, werden nicht von der befristeten Hyundai-Garantie für das neue Fahrzeug abgedeckt.
!

1EIGENSCHAFTEN DES HYUNDAI
6

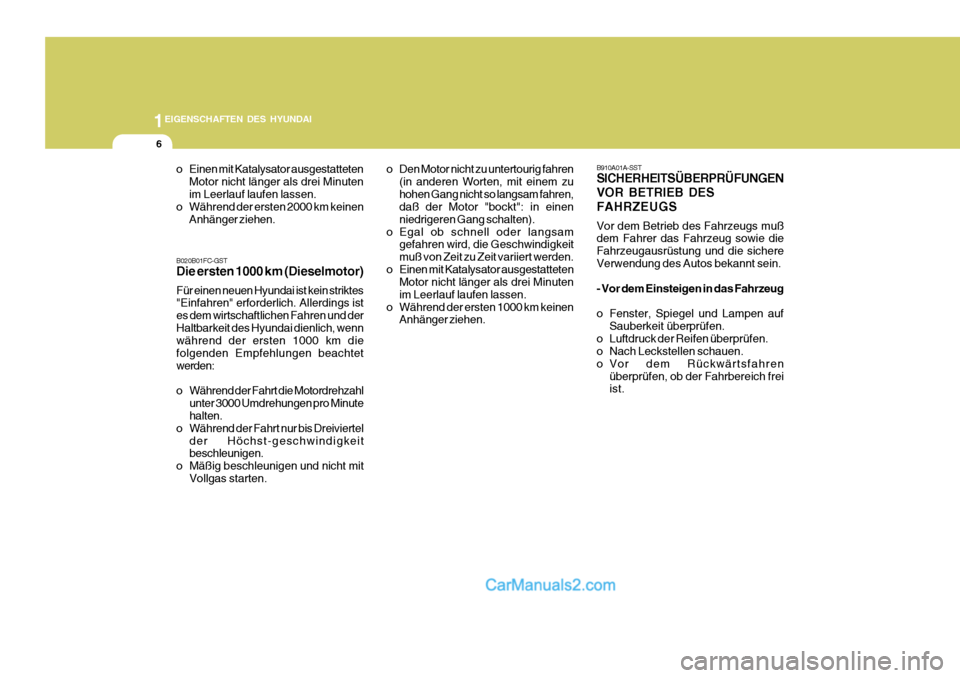

B020B01FC-GST Die ersten 1000 km (Dieselmotor) Für einen neuen Hyundai ist kein striktes "Einfahren" erforderlich. Allerdings ist es dem wirtschaftlichen Fahren und derHaltbarkeit des Hyundai dienlich, wenn während der ersten 1000 km die folgenden Empfehlungen beachtetwerden:
o Während der Fahrt die Motordrehzahlunter 3000 Umdrehungen pro Minute halten.
o Während der Fahrt nur bis Dreiviertel
der Höchst-geschwindigkeitbeschleunigen.
o Mäßig beschleunigen und nicht mit Vollgas starten. o Den Motor nicht zu untertourig fahren
(in anderen Worten, mit einem zu hohen Gang nicht so langsam fahren, daß der Motor "bockt": in einen niedrigeren Gang schalten).
o Egal ob schnell oder langsam gefahren wird, die Geschwindigkeitmuß von Zeit zu Zeit variiert werden.
o Einen mit Katalysator ausgestatteten Motor nicht länger als drei Minutenim Leerlauf laufen lassen.
o Während der ersten 1000 km keinen Anhänger ziehen. B910A01A-SST SICHERHEITSÜBERPRÜFUNGEN VOR BETRIEB DESFAHRZEUGS Vor dem Betrieb des Fahrzeugs muß dem Fahrer das Fahrzeug sowie die Fahrzeugausrüstung und die sichereVerwendung des Autos bekannt sein. - Vor dem Einsteigen in das Fahrzeug
o Fenster, Spiegel und Lampen auf
Sauberkeit überprüfen.
o Luftdruck der Reifen überprüfen.
o Nach Leckstellen schauen.
o Vor dem Rückwärtsfahren überprüfen, ob der Fahrbereich frei ist.
o Einen mit Katalysator ausgestatteten
Motor nicht länger als drei Minuten im Leerlauf laufen lassen.
o Während der ersten 2000 km keinen
Anhänger ziehen.

1
EIGENSCHAFTEN DES HYUNDAI

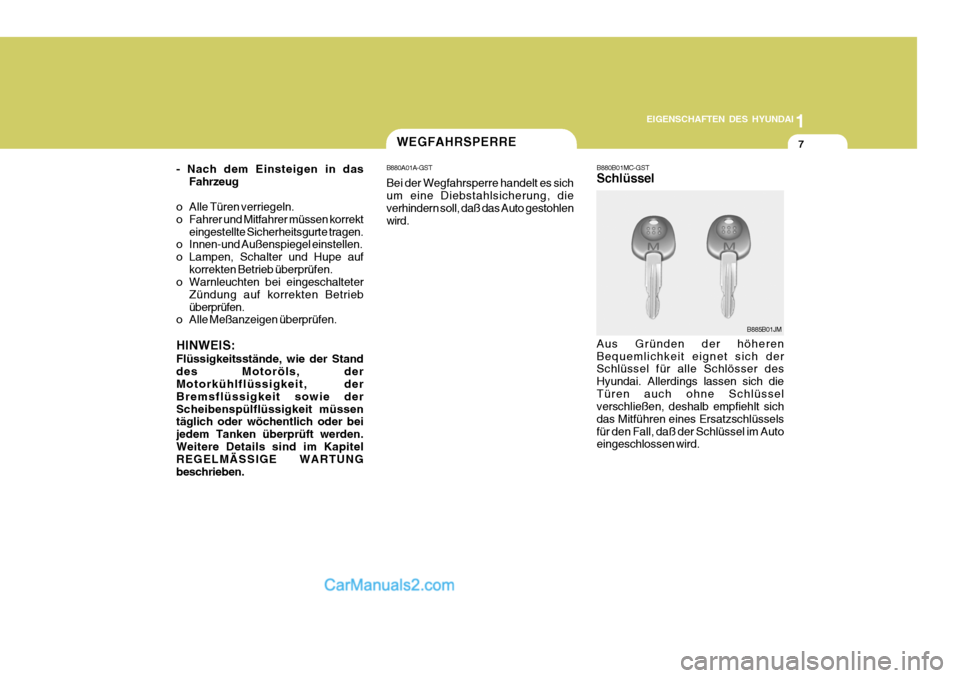

7WEGFAHRSPERRE
B880A01A-GST Bei der Wegfahrsperre handelt es sich um eine Diebstahlsicherung, die verhindern soll, daß das Auto gestohlen wird. B880B01MC-GST Schlüssel Aus Gründen der höheren Bequemlichkeit eignet sich der Schlüssel für alle Schlösser des Hyundai. Allerdings lassen sich dieTüren auch ohne Schlüssel verschließen, deshalb empfiehlt sich das Mitführen eines Ersatzschlüsselsfür den Fall, daß der Schlüssel im Auto eingeschlossen wird.
- Nach dem Einsteigen in das
Fahrzeug
o Alle Türen verriegeln.
o Fahrer und Mitfahrer müssen korrekt eingestellte Sicherheitsgurte tragen.
o Innen-und Außenspiegel einstellen.
o Lampen, Schalter und Hupe auf
korrekten Betrieb überprüfen.
o Warnleuchten bei eingeschalteter
Zündung auf korrekten Betriebüberprüfen.
o Alle Meßanzeigen überprüfen. HINWEIS: Flüssigkeitsstände, wie der Stand des Motoröls, der Motorkühlflüssigkeit, der Bremsflüssigkeit sowie derScheibenspülflüssigkeit müssen täglich oder wöchentlich oder bei jedem Tanken überprüft werden.Weitere Details sind im Kapitel REGELMÄSSIGE WARTUNG beschrieben.
B885B01JM

1EIGENSCHAFTEN DES HYUNDAI
8

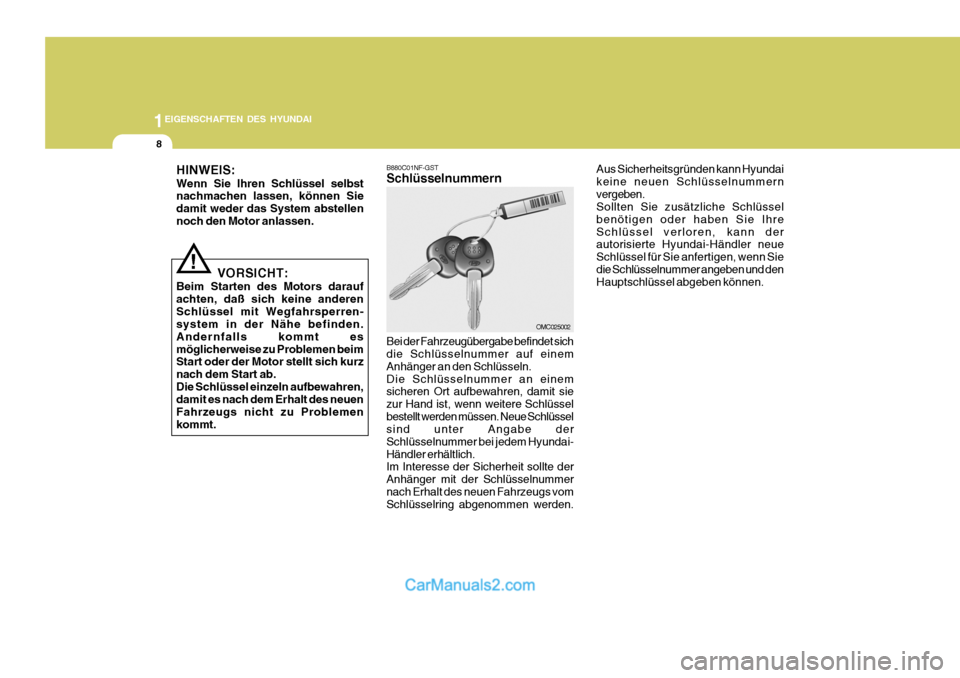

B880C01NF-GST Schlüsselnummern
OMC025002
VORSICHT:
Beim Starten des Motors darauf achten, daß sich keine anderenSchlüssel mit Wegfahrsperren- system in der Nähe befinden. Andernfalls kommt esmöglicherweise zu Problemen beim Start oder der Motor stellt sich kurz nach dem Start ab.Die Schlüssel einzeln aufbewahren, damit es nach dem Erhalt des neuen Fahrzeugs nicht zu Problemenkommt.
!
HINWEIS: Wenn Sie Ihren Schlüssel selbst nachmachen lassen, können Sie damit weder das System abstellennoch den Motor anlassen.
Aus Sicherheitsgründen kann Hyundaikeine neuen Schlüsselnummernvergeben. Sollten Sie zusätzliche Schlüssel benötigen oder haben Sie IhreSchlüssel verloren, kann der autorisierte Hyundai-Händler neue Schlüssel für Sie anfertigen, wenn Siedie Schlüsselnummer angeben und den Hauptschlüssel abgeben können.
Bei der Fahrzeugübergabe befindet sichdie Schlüsselnummer auf einem Anhänger an den Schlüsseln.Die Schlüsselnummer an einem sicheren Ort aufbewahren, damit sie zur Hand ist, wenn weitere Schlüsselbestellt werden müssen. Neue Schlüssel sind unter Angabe der Schlüsselnummer bei jedem Hyundai-Händler erhältlich. Im Interesse der Sicherheit sollte der Anhänger mit der Schlüsselnummernach Erhalt des neuen Fahrzeugs vom Schlüsselring abgenommen werden.

1
EIGENSCHAFTEN DES HYUNDAI
9
!

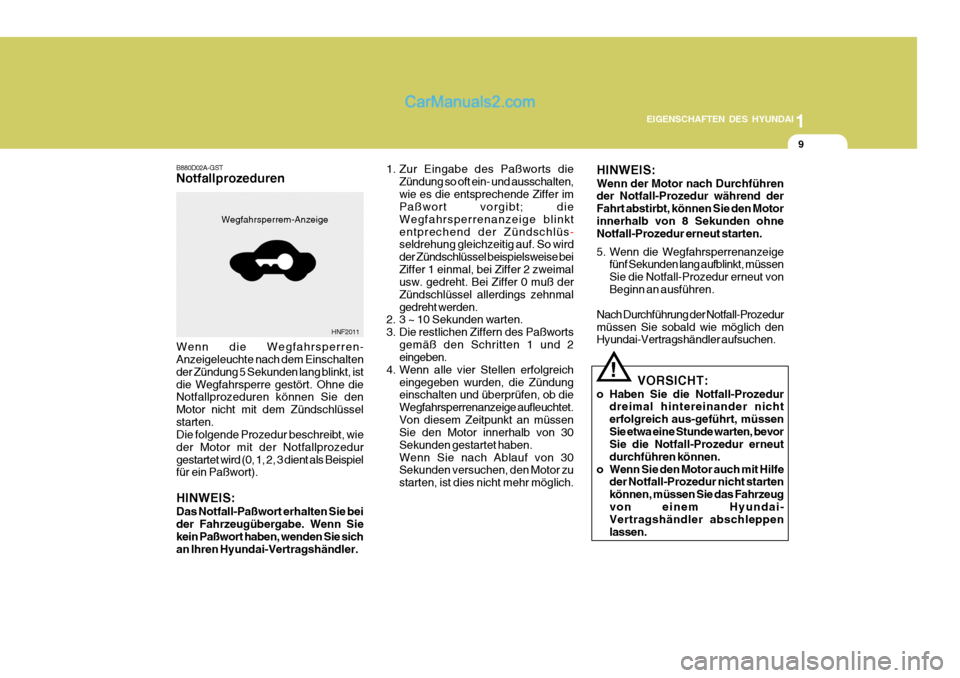

B880D02A-GST Notfallprozeduren
HNF2011
Wegfahrsperrem-Anzeige
Wenn die Wegfahrsperren- Anzeigeleuchte nach dem Einschalten der Zündung 5 Sekunden lang blinkt, istdie Wegfahrsperre gestört. Ohne die Notfallprozeduren können Sie den Motor nicht mit dem Zündschlüsselstarten. Die folgende Prozedur beschreibt, wie der Motor mit der Notfallprozedurgestartet wird (0, 1, 2, 3 dient als Beispiel für ein Paßwort). HINWEIS: Das Notfall-Paßwort erhalten Sie bei der Fahrzeugübergabe. Wenn Sie kein Paßwort haben, wenden Sie sichan Ihren Hyundai-Vertragshändler. 1. Zur Eingabe des Paßworts die
Zündung so oft ein- und ausschalten,wie es die entsprechende Ziffer im Paßwort vorgibt; die Wegfahrsperrenanzeige blinktentprechend der Zündschlüs
-
seldrehung gleichzeitig auf. So wird der Zündschlüssel beispielsweise beiZiffer 1 einmal, bei Ziffer 2 zweimal usw. gedreht. Bei Ziffer 0 muß der Zündschlüssel allerdings zehnmalgedreht werden.
2. 3 ~ 10 Sekunden warten.
3. Die restlichen Ziffern des Paßworts
gemäß den Schritten 1 und 2 eingeben.
4. Wenn alle vier Stellen erfolgreich eingegeben wurden, die Zündungeinschalten und überprüfen, ob die Wegfahrsperrenanzeige aufleuchtet.Von diesem Zeitpunkt an müssen Sie den Motor innerhalb von 30 Sekunden gestartet haben.Wenn Sie nach Ablauf von 30 Sekunden versuchen, den Motor zu starten, ist dies nicht mehr möglich. HINWEIS: Wenn der Motor nach Durchführen der Notfall-Prozedur während der Fahrt abstirbt, können Sie den Motorinnerhalb von 8 Sekunden ohne Notfall-Prozedur erneut starten.
5. Wenn die Wegfahrsperrenanzeige
fünf Sekunden lang aufblinkt, müssen Sie die Notfall-Prozedur erneut vonBeginn an ausführen.
Nach Durchführung der Notfall-Prozedurmüssen Sie sobald wie möglich den Hyundai-Vertragshändler aufsuchen.
VORSICHT:
o Haben Sie die Notfall-Prozedur dreimal hintereinander nicht erfolgreich aus-geführt, müssenSie etwa eine Stunde warten, bevor Sie die Notfall-Prozedur erneut durchführen können.
o Wenn Sie den Motor auch mit Hilfe der Notfall-Prozedur nicht startenkönnen, müssen Sie das Fahrzeugvon einem Hyundai- Vertragshändler abschleppen lassen.
