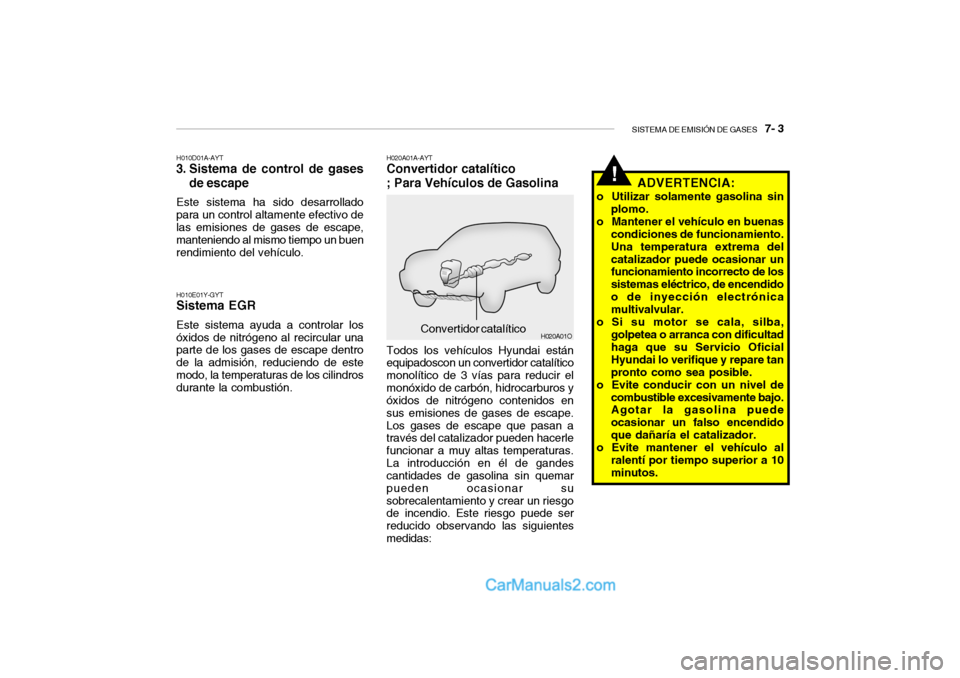

SISTEMA DE EMISIÓN DE GASES
7- 3
!
H020A01O
H010D01A-AYT3. Sistema de control de gases
de escapeEste sistema ha sido desarrollado
para un control altamente efectivo de
las emisiones de gases de escape,
manteniendo al mismo tiempo un buen
rendimiento del vehículo.
H020A01A-AYTConvertidor catalítico
; Para Vehículos de Gasolina
Convertidor catalítico
Todos los vehículos Hyundai están
equipadoscon un convertidor catalítico
monolítico de 3 vías para reducir el
monóxido de carbón, hidrocarburos y
óxidos de nitrógeno contenidos en
sus emisiones de gases de escape.
Los gases de escape que pasan a
través del catalizador pueden hacerle
funcionar a muy altas temperaturas.
La introducción en él de gandes
cantidades de gasolina sin quemar
pueden ocasionar su
sobrecalentamiento y crear un riesgo
de incendio. Este riesgo puede ser
reducido observando las siguientes
medidas:
H010E01Y-GYTSistema EGREste sistema ayuda a controlar los
óxidos de nitrógeno al recircular una
parte de los gases de escape dentro
de la admisión, reduciendo de este
modo, la temperaturas de los cilindros
durante la combustión.
ADVERTENCIA:
o Utilizar solamente gasolina sin
plomo.
o Mantener el vehículo en buenas
condiciones de funcionamiento.
Una temperatura extrema del
catalizador puede ocasionar un
funcionamiento incorrecto de los
sistemas eléctrico, de encendido
o de inyección electrónica
multivalvular.
o Si su motor se cala, silba,
golpetea o arranca con dificultad
haga que su Servicio Oficial
Hyundai lo verifique y repare tan
pronto como sea posible.
o Evite conducir con un nivel de
combustible excesivamente bajo.
Agotar la gasolina puede
ocasionar un falso encendido
que dañaría el catalizador.
o Evite mantener el vehículo al
ralentí por tiempo superior a 10
minutos.
Page 192 of 208

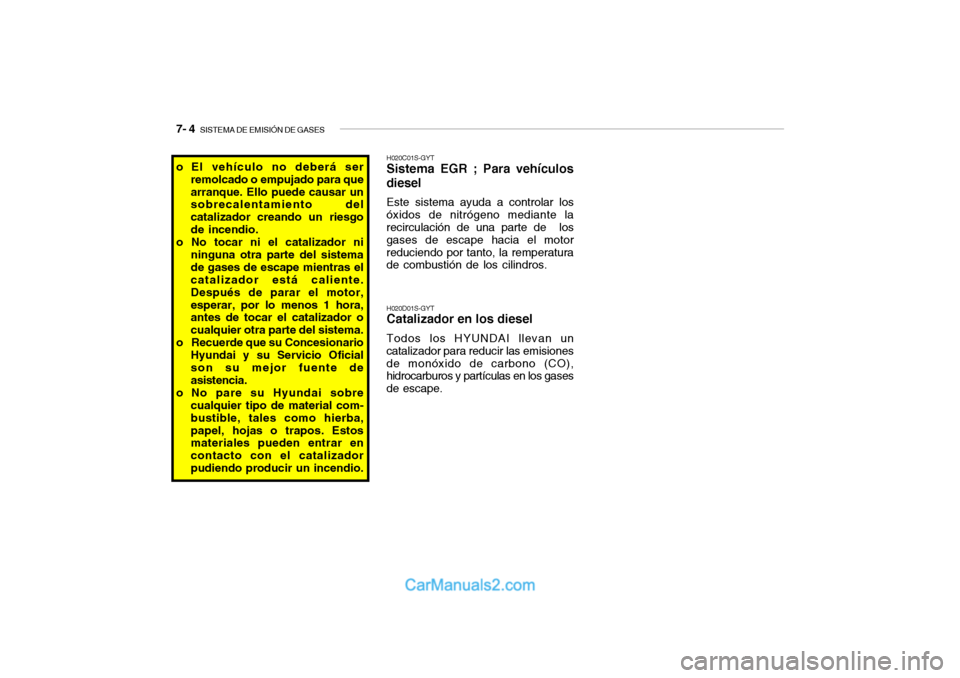

7- 4
SISTEMA DE EMISIÓN DE GASES
o El vehículo no deberá ser
remolcado o empujado para que
arranque. Ello puede causar un
sobrecalentamiento del
catalizador creando un riesgo
de incendio.
o No tocar ni el catalizador ni
ninguna otra parte del sistema
de gases de escape mientras el
catalizador está caliente.
Después de parar el motor,
esperar, por lo menos 1 hora,
antes de tocar el catalizador o
cualquier otra parte del sistema.
o Recuerde que su Concesionario
Hyundai y su Servicio Oficial
son su mejor fuente de
asistencia.
o No pare su Hyundai sobre
cualquier tipo de material com-
bustible, tales como hierba,
papel, hojas o trapos. Estos
materiales pueden entrar en
contacto con el catalizador
pudiendo producir un incendio.
H020C01S-GYTSistema EGR ; Para vehículos
dieselEste sistema ayuda a controlar los
óxidos de nitrógeno mediante la
recirculación de una parte de los
gases de escape hacia el motor
reduciendo por tanto, la remperatura
de combustión de los cilindros.H020D01S-GYTCatalizador en los dieselTodos los HYUNDAI llevan un
catalizador para reducir las emisiones
de monóxido de carbono (CO),
hidrocarburos y partículas en los gases
de escape.
Page 193 of 208

8. INFORMACIÓN DEL CONSUMIDOR
Número de identificación del vehículo (VIN) .................................... 8-2
Número de motor ............................................................................. 8-2
Presiones de inflado recomendadas ................................................ 8-2
Neumáticos de nieve ....................................................................... 8-3
Cadenas para llantas ....................................................................... 8-4
Rotación de los neumáticos ............................................................. 8-4
Alineado de ruedas .......................................................................... 8-4
Tracción de los neumáticos ............................................................. 8-5
Cuando cambie los neumáticos ....................................................... 8-5
Rueda de repuesto y herramientas .................................................. 8-6
8
Page 194 of 208

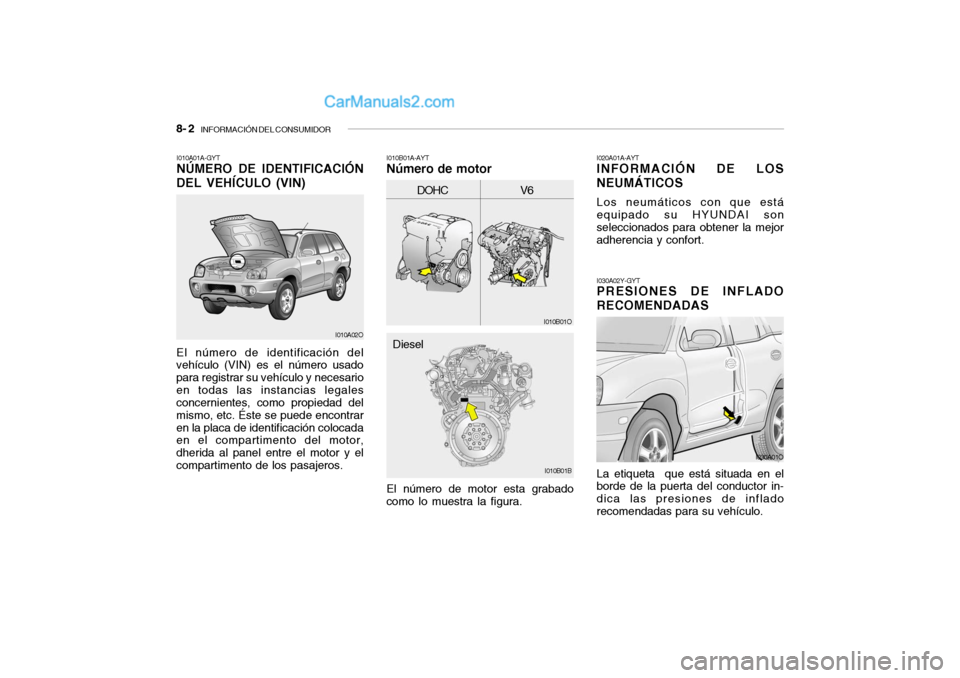

8- 2
INFORMACIÓN DEL CONSUMIDOR
I030A02Y-GYTPRESIONES DE INFLADO
RECOMENDADASLa etiqueta que está situada en el
borde de la puerta del conductor in-
dica las presiones de inflado
recomendadas para su vehículo.I020A01A-AYTINFORMACIÓN DE LOS
NEUMÁTICOSLos neumáticos con que está
equipado su HYUNDAI son
seleccionados para obtener la mejor
adherencia y confort.
I010B01A-AYTNúmero de motor
I010A01A-GYTNÚMERO DE IDENTIFICACIÓN
DEL VEHÍCULO (VIN)El número de identificación del
vehículo (VIN) es el número usado
para registrar su vehículo y necesario
en todas las instancias legales
concernientes, como propiedad del
mismo, etc. Éste se puede encontrar
en la placa de identificación colocada
en el compartimento del motor,
dherida al panel entre el motor y el
compartimento de los pasajeros.
El número de motor esta grabado
como lo muestra la figura.
I010A02O
I010B01O
DOHC V6
I010B01B
I030A01O
Diesel
Page 195 of 208

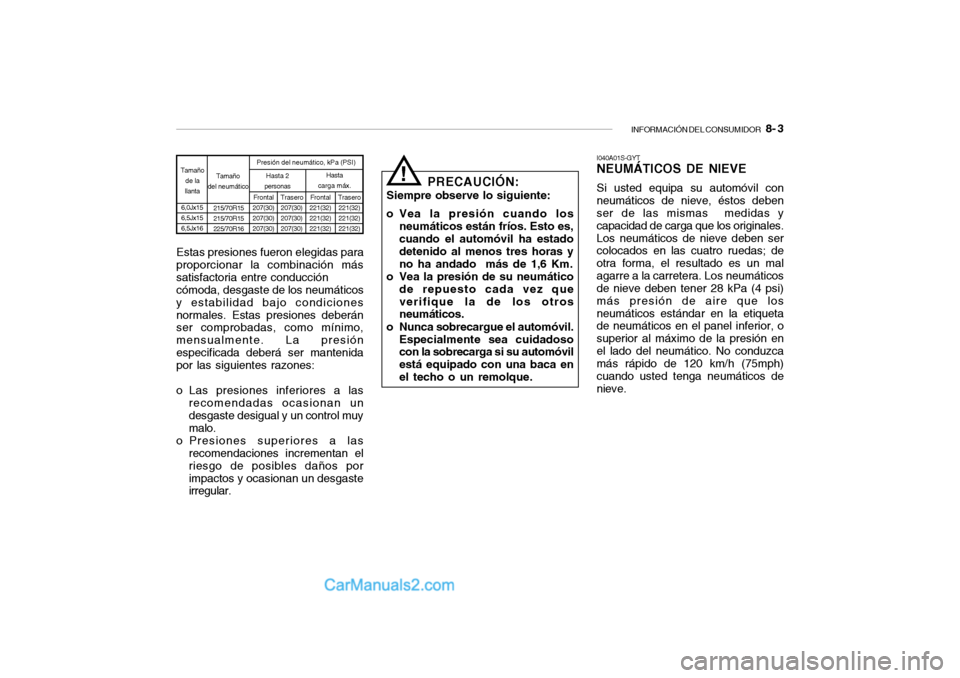

INFORMACIÓN DEL CONSUMIDOR
8- 3
6,0Jx15
6,5Jx15
6,5Jx16Tamaño
del neumático Tamaño
de la
llantaPresión del neumático, kPa (PSI)
215/70R15
215/70R15
225/70R16Trasero
207(30)
207(30)
207(30)Frontal
221(32)
221(32)
221(32) Hasta 2
personasHasta
carga máx.
Trasero
221(32)
221(32)
221(32) Frontal
207(30)
207(30)
207(30)Estas presiones fueron elegidas para
proporcionar la combinación más
satisfactoria entre conducción
cómoda, desgaste de los neumáticos
y estabilidad bajo condiciones
normales. Estas presiones deberán
ser comprobadas, como mínimo,
mensualmente. La presión
especificada deberá ser mantenida
por las siguientes razones:
o Las presiones inferiores a las
recomendadas ocasionan un
desgaste desigual y un control muy
malo.
o Presiones superiores a las
recomendaciones incrementan el
riesgo de posibles daños por
impactos y ocasionan un desgaste
irregular.
I040A01S-GYTNEUMÁTICOS DE NIEVESi usted equipa su automóvil con
neumáticos de nieve, éstos deben
ser de las mismas medidas y
capacidad de carga que los originales.
Los neumáticos de nieve deben ser
colocados en las cuatro ruedas; de
otra forma, el resultado es un mal
agarre a la carretera. Los neumáticos
de nieve deben tener 28 kPa (4 psi)
más presión de aire que los
neumáticos estándar en la etiqueta
de neumáticos en el panel inferior, o
superior al máximo de la presión en
el lado del neumático. No conduzca
más rápido de 120 km/h (75mph)
cuando usted tenga neumáticos de
nieve.
!
PRECAUCIÓN:
Siempre observe lo siguiente:
o Vea la presión cuando los
neumáticos están fríos. Esto es,
cuando el automóvil ha estado
detenido al menos tres horas y
no ha andado más de 1,6 Km.
o Vea la presión de su neumático
de repuesto cada vez que
verifique la de los otros
neumáticos.
o Nunca sobrecargue el automóvil.
Especialmente sea cuidadoso
con la sobrecarga si su automóvil
está equipado con una baca en
el techo o un remolque.
Page 196 of 208

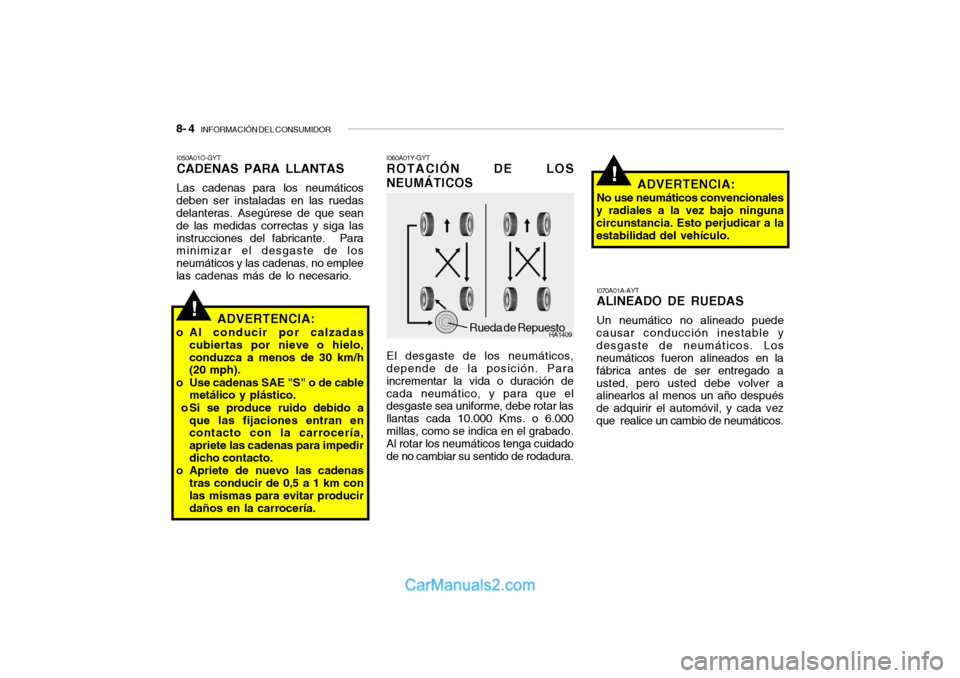

8- 4
INFORMACIÓN DEL CONSUMIDOR
!
!
HA1409
I060A01Y-GYTROTACIÓN DE LOS
NEUMÁTICOSEl desgaste de los neumáticos,
depende de la posición. Para
incrementar la vida o duración de
cada neumático, y para que el
desgaste sea uniforme, debe rotar las
llantas cada 10.000 Kms. o 6.000
millas, como se indica en el grabado.
Al rotar los neumáticos tenga cuidado
de no cambiar su sentido de rodadura.Rueda de Repuesto
I070A01A-AYTALINEADO DE RUEDASUn neumático no alineado puede
causar conducción inestable y
desgaste de neumáticos. Los
neumáticos fueron alineados en la
fábrica antes de ser entregado a
usted, pero usted debe volver a
alinearlos al menos un año después
de adquirir el automóvil, y cada vez
que realice un cambio de neumáticos.
I050A01O-GYTCADENAS PARA LLANTASLas cadenas para los neumáticos
deben ser instaladas en las ruedas
delanteras. Asegúrese de que sean
de las medidas correctas y siga las
instrucciones del fabricante. Para
minimizar el desgaste de los
neumáticos y las cadenas, no emplee
las cadenas más de lo necesario.
ADVERTENCIA:
o Al conducir por calzadas
cubiertas por nieve o hielo,
conduzca a menos de 30 km/h
(20 mph).
o Use cadenas SAE "S" o de cable
metálico y plástico.
o Si se produce ruido debido a
que las fijaciones entran en
contacto con la carrocería,
apriete las cadenas para impedir
dicho contacto.
o Apriete de nuevo las cadenas
tras conducir de 0,5 a 1 km con
las mismas para evitar producir
daños en la carrocería.
ADVERTENCIA:
No use neumáticos convencionales
y radiales a la vez bajo ninguna
circunstancia. Esto perjudicar a la
estabilidad del vehículo.
Page 197 of 208

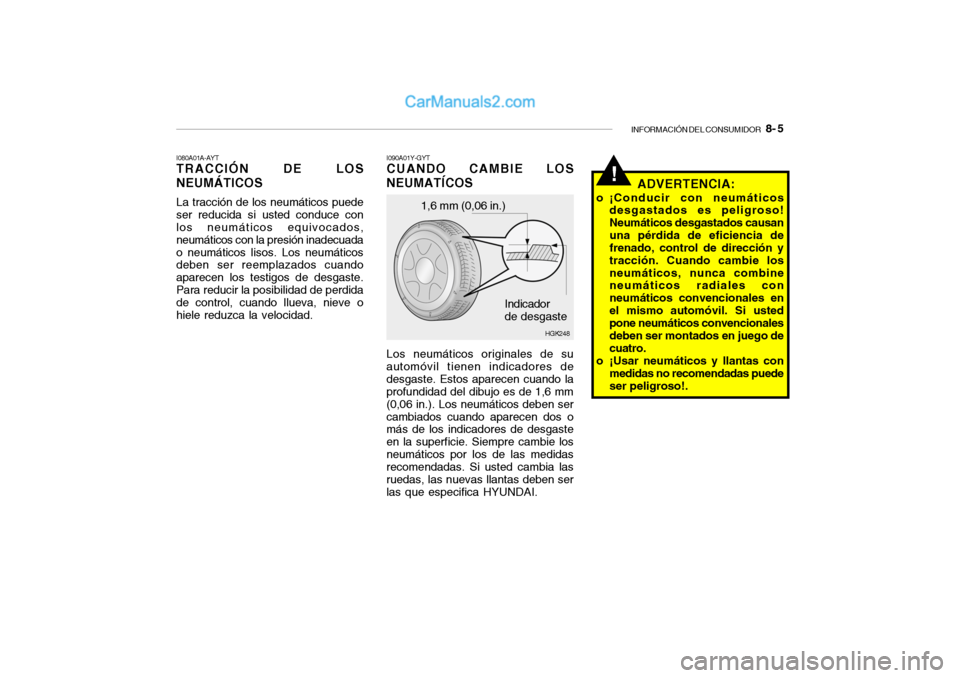

INFORMACIÓN DEL CONSUMIDOR
8- 5
!
1,6 mm (0,06 in.)
HGK248
Indicador
de desgaste
I090A01Y-GYTCUANDO CAMBIE LOS
NEUMATÍCOSLos neumáticos originales de su
automóvil tienen indicadores de
desgaste. Estos aparecen cuando la
profundidad del dibujo es de 1,6 mm
(0,06 in.). Los neumáticos deben ser
cambiados cuando aparecen dos o
más de los indicadores de desgaste
en la superficie. Siempre cambie los
neumáticos por los de las medidas
recomendadas. Si usted cambia las
ruedas, las nuevas llantas deben ser
las que especifica HYUNDAI.
I080A01A-AYTTRACCIÓN DE LOS
NEUMÁTICOSLa tracción de los neumáticos puede
ser reducida si usted conduce con
los neumáticos equivocados,
neumáticos con la presión inadecuada
o neumáticos lisos. Los neumáticos
deben ser reemplazados cuando
aparecen los testigos de desgaste.
Para reducir la posibilidad de perdida
de control, cuando llueva, nieve o
hiele reduzca la velocidad.
ADVERTENCIA:
o ¡Conducir con neumáticos
desgastados es peligroso!
Neumáticos desgastados causan
una pérdida de eficiencia de
frenado, control de dirección y
tracción. Cuando cambie los
neumáticos, nunca combine
neumáticos radiales con
neumáticos convencionales en
el mismo automóvil. Si usted
pone neumáticos convencionales
deben ser montados en juego de
cuatro.
o ¡Usar neumáticos y llantas con
medidas no recomendadas puede
ser peligroso!.
Page 198 of 208

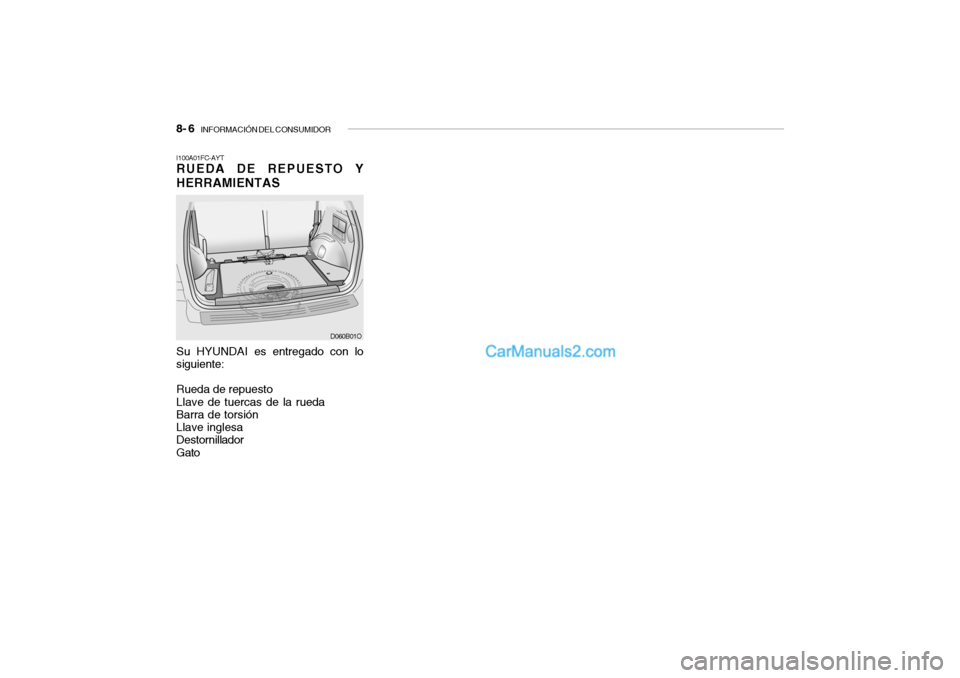

8- 6
INFORMACIÓN DEL CONSUMIDOR
I100A01FC-AYTRUEDA DE REPUESTO Y
HERRAMIENTASSu HYUNDAI es entregado con lo
siguiente:
Rueda de repuesto
Llave de tuercas de la rueda
Barra de torsión
Llave inglesa
Destornillador
Gato
D060B01O
Page 199 of 208

9. ESPECIFICACIONES DEL VEHÍCULO
Dimensiones.................................................................................... 9-2
Motor................................................................................................9-3
Carta de engrase ............................................................................. 9-4
9
Page 200 of 208

9- 2
ESPECIFICACIONES DEL VEHÍCULO
Tipo
Juego libre de rueda
Carrera de la cremallera
Tipo de la bomba de aceiteJ010A01O-GYTDIMENSIONES
J040A02O-GYTSISTEMA ELÉCTRICO
J020A01O-GYTSISTEMA DE DIRECCIÓNJ060A01Y-GYTSISTEMA DE COMBUSTIBLE
J030A01O-GYTNEUMÁTICOSJ050A01O-GYTFRENOS
4500 mm (177,1)
1820 mm (71,5)
1675 mm (65,9)
2620 mm (103,1)
1540 mm (60,6)
1540 mm (60,6) Largo
Ancho
Alto
Distancia entre ejes
Ancho de los
Ejes
Eje delantero
Eje trasero
mm (in.)
Cremallera y piñón
0 ~ 30 mm (0 ~ 1,18 in)
142 mm (5,5 in.)

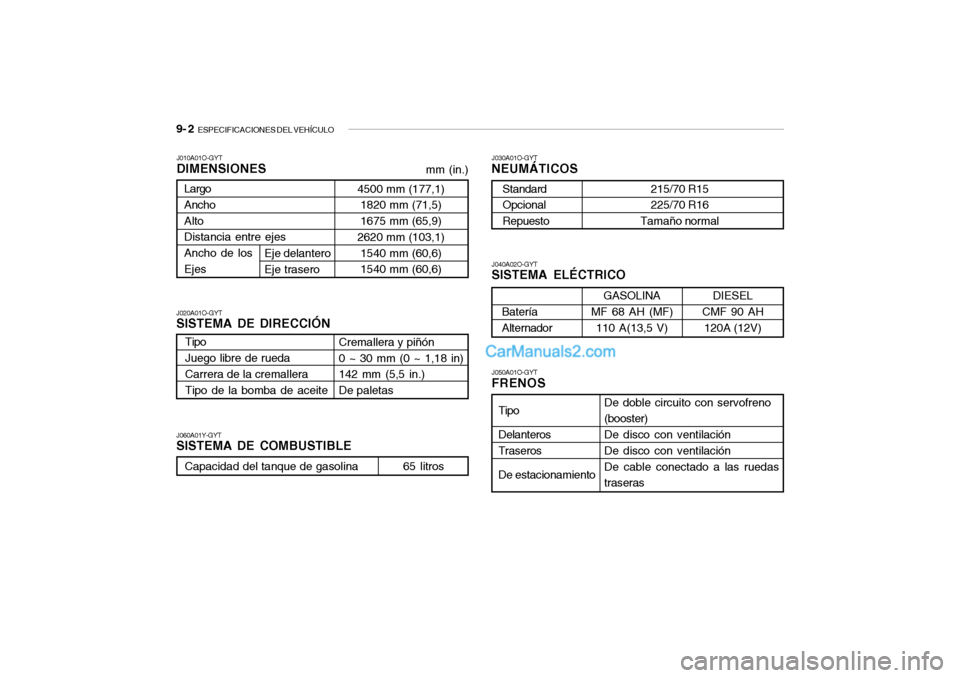

De paletas
Capacidad del tanque de gasolina 65 litros
215/70 R15
225/70 R16
Tamaño normal Standard
Opcional
Repuesto
De doble circuito con servofreno
(booster)
De disco con ventilación
De disco con ventilación
De cable conectado a las ruedas
traseras Tipo
Delanteros
Traseros
De estacionamientoGASOLINA
MF 68 AH (MF)
110 A(13,5 V) Batería
Alternador
DIESEL
CMF 90 AH
120A (12V)
