1BESKRIVNING AV BILENS FUNKTIONER
80TAKBÅGAR
B630A01CM-GDT (om så utrustad) ➀ Takbågar
➁ Lastbågar
Om bilen har takbågar kan du lasta på taket, men då måste du först komplettera med lastbågar. Alla auktoriseradeHyundai-återförsäljare kan hjälpa dig med den utrustning du behöver. Lyft låsspärren, flytta lastbågen tillönskat läge och lås spärren igen.
OCM052135L
B650A01S-ADT Goda råd för lastning
1. Lägg inget på insynsskyddet. Föremål
som ligger där kan lätt kastas framåt vid en olycka eller hård bromsning och skada förare och passagerare.
2. Spar bränsle genom att inte köra med onödig last i bilen.
3. Låt aldrig någon sitta i
bagageutrymmet under färd; utrymmet är bara avsett för bagage.
4. Försök alltid att placera last i bilen så
att balansen bibehålles. Placera tungtgods så långt fram som möjligt i bagageutrymmet och så att bilen inte lutar åt någon sida. B545B01CM-GDT Förvaringsfack under bagagerumsgolvet
OCM054008
I bilar med nödreservhjul finns en låda med småfack under bagagerumsgolvet. Lyft golvet med handtaget. Lyft i handtaget för att öppna locket.

1
BESKRIVNING AV BILENS FUNKTIONER
81HÖGT MONTERAT BROMSLJUS
B550A01A-GDT (om så utrustad) De högt placerade bromsljusen är en säkerhetsdetalj. De kan vara monteradei bakrutan.
OCM055027
VIKTIGT:
o Placera lastbågarna i lämpligt läge innan du börjar lasta.
o Om bilen har taklucka måste du se till att lasten inte hindrar öppning eller stängning av luckan.
o Var försiktig så att inte lasten skadar taket. Låt aldrig någon delav taklasten sticka ut framför,bakom eller på sidorna av bilen.
!
100 kg
JÄMNT FÖRDELAT
TAKBÅGAR!VARNING:
o Fördela taklasten så mycket som möjligt och se till att den är ordentligt fastsatt.
o Bilen får högre tyngdpunkt med
last på taket. Undvik därför snabbastarter, hastiga inbromsningar och häftig kurvtagning eftersom det ärlätt att tappa kontroll over bilen.
o Kör sakta och ta kurvorna försiktigt när du kör med last på taket.Sidvind eller passerande bilar kan orsaka att bilen får oförutsedda kast. Var extra försiktig om dufraktar platta föremål som till exempel skivmaterial eller madrasser. Vinden kan slita losstaklasten och orsaka skador.
o När du kör med last på taket ska du
med jämna mellanrum kontrolleraatt allt sitter riktigt fast så att inte något flyger av och skadar andra trafikanter.

1BESKRIVNING AV BILENS FUNKTIONER
82
B560A01CM-GDT

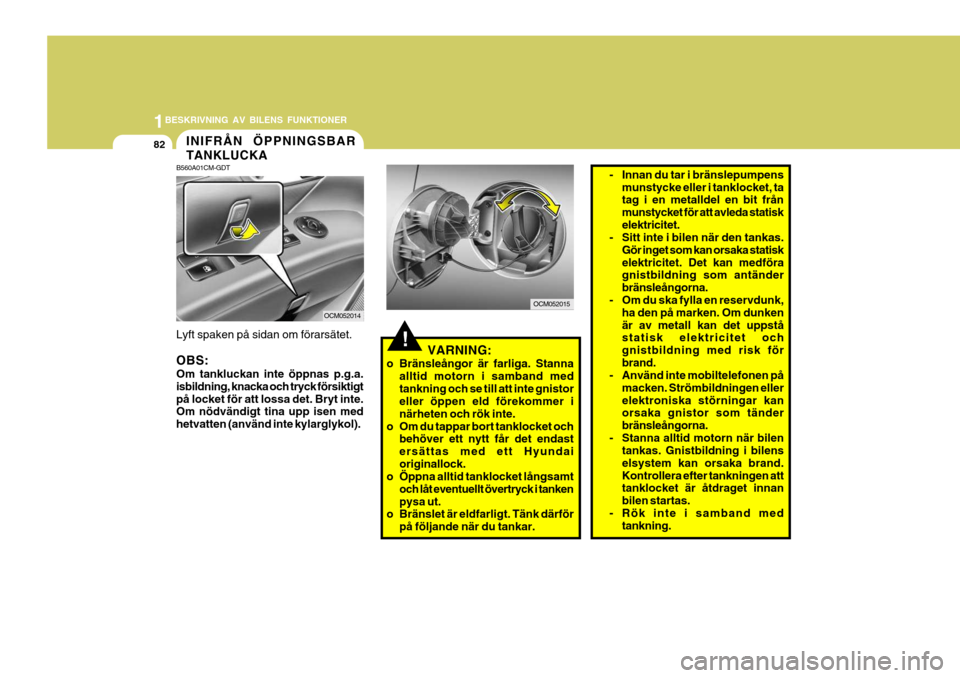

Lyft spaken på sidan om förarsätet. OBS: Om tankluckan inte öppnas p.g.a. isbildning, knacka och tryck försiktigtpå locket för att lossa det. Bryt inte. Om nödvändigt tina upp isen med hetvatten (använd inte kylarglykol). INIFRÅN ÖPPNINGSBAR TANKLUCKA
OCM052014
OCM052015
!VARNING:
o Bränsleångor är farliga. Stanna alltid motorn i samband med tankning och se till att inte gnistor eller öppen eld förekommer i närheten och rök inte.
o Om du tappar bort tanklocket och behöver ett nytt får det endastersättas med ett Hyundaioriginallock.
o Öppna alltid tanklocket långsamt
och låt eventuellt övertryck i tankenpysa ut.
o Bränslet är eldfarligt. Tänk därför
på följande när du tankar. - Innan du tar i bränslepumpens
munstycke eller i tanklocket, ta tag i en metalldel en bit från munstycket för att avleda statiskelektricitet.
- Sitt inte i bilen när den tankas.
Gör inget som kan orsaka statiskelektricitet. Det kan medföra gnistbildning som antänder bränsleångorna.
- Om du ska fylla en reservdunk, ha den på marken. Om dunkenär av metall kan det uppstå statisk elektricitet och gnistbildning med risk förbrand.
- Använd inte mobiltelefonen på
macken. Strömbildningen ellerelektroniska störningar kan orsaka gnistor som tänder bränsleångorna.
- Stanna alltid motorn när bilen tankas. Gnistbildning i bilenselsystem kan orsaka brand.Kontrollera efter tankningen att tanklocket är åtdraget innan bilen startas.
- Rök inte i samband med tankning.

1
BESKRIVNING AV BILENS FUNKTIONER
83
!
Stäng motorhuven sakta och kontrollera sedan att den verkligen är fastlåst.
3. Lyft upp för hand.
VARNING:
o Kontrollera noga att huven är låst innan du kör iväg. Annars finns risk att den blåser upp och skymmer sikten helt.
o Flytta/kör inte bilen med huven öppen. Du har ingen sikt och huvenkan falla ner.
OCM051026L
ÖPPNING AV MOTORHUVEN
2. Tryck säkerhetsspärren åt sidan och lyft huven.
B570A01HP-GDT
1. Dra ut spaken för att frigöra huven.
OCM052018
OCM052019
B560B01CM-GDT Manuell öppning av tankluckan
OCM052017
Om tankluckan inte kan öppnas från förarplatsen kan den öppnas manuelltmed handtaget innanför luckan i bagageutrymmets sidopanel.

1BESKRIVNING AV BILENS FUNKTIONER
84SOLSKYDD
B580A01CM-GDT
Solskydden kan även vinklas ut mot sidorutorna. En biljetthållare finns på förarens solskydd. Passagerarsidans skydd har spegel på baksidan. OBS: På baksidan av solskyddet finns in-formation om det passiva säkerhetssystemet (SRS).
OCM052124
!
B580C01JM-ADT Breddare för solskydden Breddaren kan användas när solskyddet är utvikt mot sidorutan.
B580C01O
VARNING:
Solskydden får inte vara i ett sådant läge att de skymmer sikten för föraren. B580B02Y-ADT Make-up spegel med belysning (om så utrustad)
OCM052126
När locket över make-up spegeln öppnas tänds lampan vid spegeln under förutsättning av att startnyckeln är i läge "ON".

1
BESKRIVNING AV BILENS FUNKTIONER
85SIGNALHORN
B610A01A-GDT
Tryck på rattcentrum för att signalera.
OCM052052
FRAMDÖRRENS VARNINGSLJUS
B620A01S-ADT
En röd lampa tänds når en framdörr öppnas. Den ger ljus och varnar förbipasserande.
OCM051027L
B580C01LZ-ADT Biljetthållare
OCM052125
Biljetthållaren finns på solskyddets ovansida.

1BESKRIVNING AV BILENS FUNKTIONER
86
B611A01Y-ADTFÖRVARINGSBOX I BAKRE MITTARMSTÖD
Baksätets mittre armstöd kan fällas in i ryggstödet.
OCM052035
INSTÄLLNING AV RATTEN
B600A02NF-ADT Typ Fällbar
OCM052050
Justera höjden så här:
1. Drag spaken mot dig för att frikoppla ratten.
2. Håll spaken kvar medan du justerar ratten.
3. Släpp spaken för att låsa fast ratten.
B600B01NF-GDT Ratt justerbar i höjd- och längsled (om så utrustad) Justera höjden så här:
1. Tryck spaken nedåt för att frigöra
ratten.
2. Justera i höjd och längsled.
3. Spärra ratten i önskat läge genom att
trycka upp spaken hårt. OCM052051

1
BESKRIVNING AV BILENS FUNKTIONER
87FARTHÅLLARE
B660A02S-GDT (om så utrustad) Farthållaren håller hastigheten konstant exempelvis vid körning på motorväg.Den kan användas över 40 km/h. OBS: Farthållaren bör inte användas i halt väglag, kraftigt regn eller andra svåra väderförhållanden och inte heller i tät trafik.HÖJDINSTÄLLNING AV STRÅLKASTARNA
B340G01Y-GDT
Strålkastarnas inställning ska justeras efter antalet passagerare och/eller last i bilen. Rätt inställning ger effektiv ljusbild på vägbanan och bländar inte mötandetrafikanter. Se tabellen i nästa spalt.
!
! VIKTIGT:
Efter att du justerat ratten ska du försöka röra den uppåt/nedåt för att kontrollera att den är spärrad i önskatläge.
VARNING:
Justera aldrig ratten under körning.Du kan förlora kontrollen över bilen.
OCM051028L
Antal åkande eller last Inställning
Endast förare Förare + passagerare fram Förare + 4 passagerare Förare + 4 passagerare + fulllast i bagageutrymmet eller lätt släp kopplat. Förare + full last i bagageutrymmeteller tungt släp kopplat. 0
1 2
3 0

1BESKRIVNING AV BILENS FUNKTIONER
88
B660B01NF-GDT Ställ in önskad hastighet så här:
1. Tryck in ON/OFF-knappen. "CRUISE"-indikeringslampan tänds på instrumenttavlan. Systemet är nu aktiverat.
2. Accelerera till önskad hastighet över 40 km/tim.
OCM051029L3. Tryck på knappen COAST SET när
du nått önskad hastighet. SET- lampan tänds i panelen.
4. Nu kan du ta bort foten från
gaspedalen och bilen fortsätter attautomatiskt hålla den inställda hastigheten.
5. Om du ökat farten vid en omkörning återgår bilen efter omkörningen tillden inställda hastigheten, när dusläpper gasen.
OBS: Farthållningen kopplas automatiskt bort om farten sjunker mer än 15 km/tim under den inställda hastigheten eller sjunker under 40 km/tim.
OCM051030L
För att koppla bort farthållningen, tryck på CANCEL-knappen. Följande kopplar också bortfarthållningen:
o Trampa på bromspedalen.
o Trampa ned kopplingspedalen (manuell växellåda).
o För växelväljaren till läge "N"
(automatisk växellåda).
o Stäng av farthållaren med huvudströmställaren. Samt i följandefall:
o Om hastigheten minskar mer än 15 km/tim under inställd hastighet.
o Om hastigheten går ned under 40
km/tim.
B660C01NF-GDT Koppla bort farthållaren så här:
OCM051031L

1
BESKRIVNING AV BILENS FUNKTIONER
89
B660F01NF-GDT Ändra till en lägre hastighet så här:
1. Tryck på "SET (COAST)".
Hastigheten minskar gradvis.
2. Släpp knappen när bilen har önskad
hastighet.
OCM051030L
B660D01NF-GDT Återgå till tidigare inställd hastighet så här:
Bilen återgår till den tidigare inställda hastigheten om du trycker på "RE- SUME (ACCEL)" (över 40 km/tim). B660E01L-GDT Ändra till en högre hastighet så här:
1. Tryck på "RESUME (ACCEL)".
2. När du håller in knappen ökar
hastigheten gradvis. Öka till önskad hastighet och släpp knappen.
OCM051032L
