Hyundai Santa Fe 2007 Betriebsanleitung (in German)

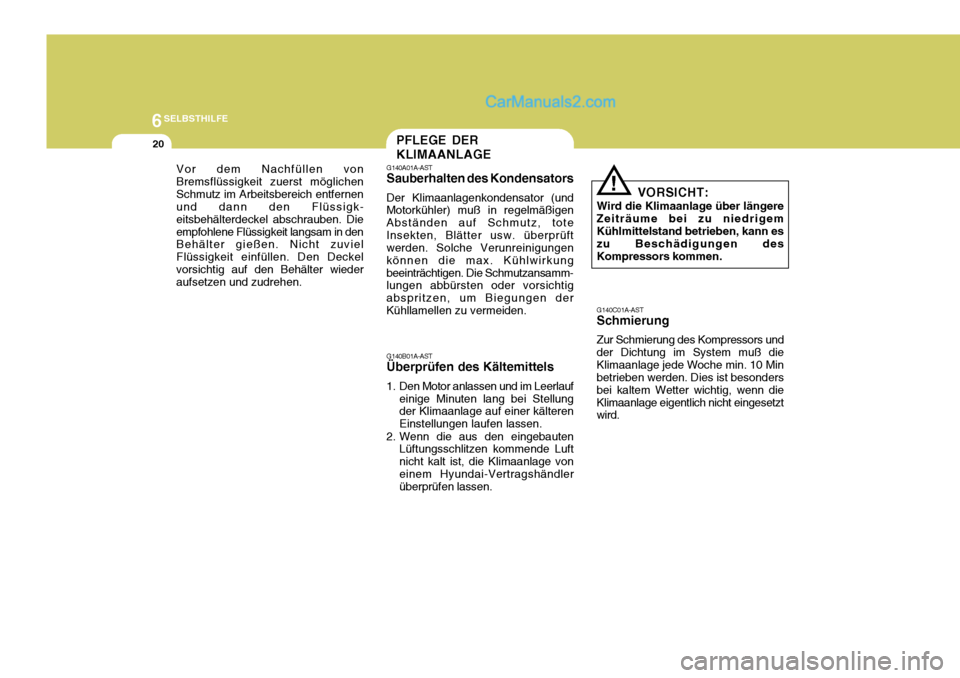

6SELBSTHILFE
20
Vor dem Nachfüllen von Bremsflüssigkeit zuerst möglichenSchmutz im Arbeitsbereich entfernen und dann den Flüssigk- eitsbehälterdeckel abschrauben. Dieempfohlene Flüssigkeit langsam in den Behälter gießen. Nicht zuviel Flüssigkeit einfüllen. Den Deckelvorsichtig auf den Behälter wieder aufsetzen und zudrehen.PFLEGE DER KLIMAANLAGE
G140A01A-AST Sauberhalten des Kondensators Der Klimaanlagenkondensator (und
Motorkühler) muß in regelmäßigen Abständen auf Schmutz, toteInsekten, Blätter usw. überprüft werden. Solche Verunreinigungen können die max. Kühlwirkungbeeinträchtigen. Die Schmutzansamm- lungen abbürsten oder vorsichtig abspritzen, um Biegungen derKühllamellen zu vermeiden. G140C01A-AST Schmierung Zur Schmierung des Kompressors und der Dichtung im System muß dieKlimaanlage jede Woche min. 10 Min betrieben werden. Dies ist besonders bei kaltem Wetter wichtig, wenn dieKlimaanlage eigentlich nicht eingesetzt wird.
G140B01A-ASTÜberprüfen des Kältemittels
1. Den Motor anlassen und im Leerlauf einige Minuten lang bei Stellungder Klimaanlage auf einer kälteren Einstellungen laufen lassen.
2. Wenn die aus den eingebauten Lüftungsschlitzen kommende Luftnicht kalt ist, die Klimaanlage voneinem Hyundai-Vertragshändler überprüfen lassen. VORSICHT:
Wird die Klimaanlage über längere
Zeiträume bei zu niedrigemKühlmittelstand betrieben, kann es zu Beschädigungen desKompressors kommen.
!

6
SELBSTHILFE

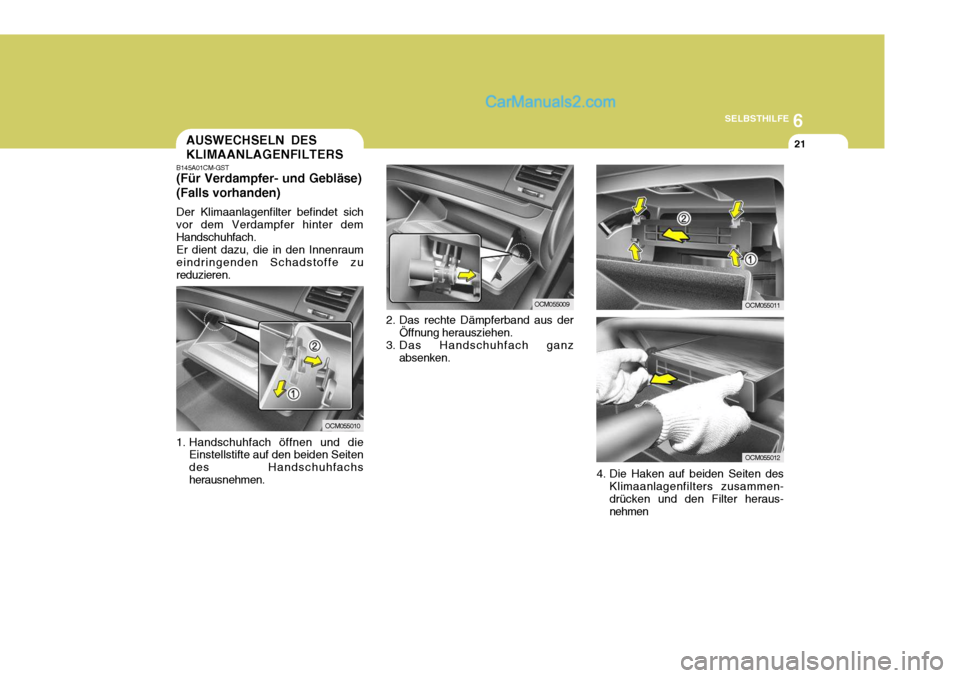

21AUSWECHSELN DES KLIMAANLAGENFILTERS
2. Das rechte Dämpferband aus derÖffnung herausziehen.
3. Das Handschuhfach ganz absenken.
B145A01CM-GST (Für Verdampfer- und Gebläse) (Falls vorhanden) Der Klimaanlagenfilter befindet sich
vor dem Verdampfer hinter dem Handschuhfach.
Er dient dazu, die in den Innenraum
eindringenden Schadstoffe zureduzieren.
1. Handschuhfach öffnen und die Einstellstifte auf den beiden Seiten des Handschuhfachsherausnehmen.
OCM055010
OCM055009
4. Die Haken auf beiden Seiten desKlimaanlagenfilters zusammen- drücken und den Filter heraus- nehmen
OCM055012
OCM055011

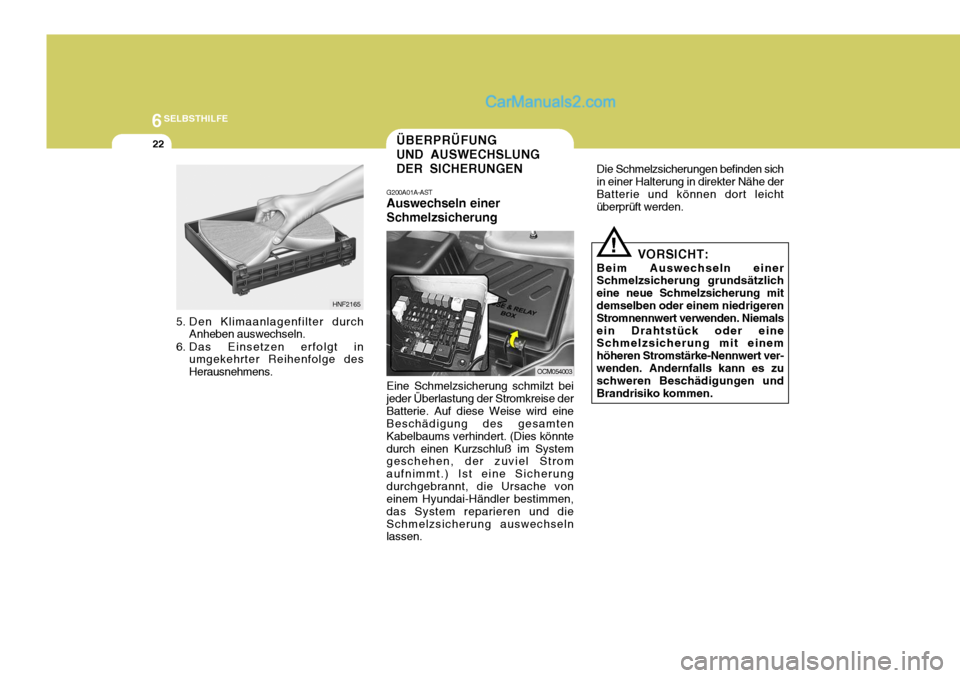

6SELBSTHILFE
22
5. Den Klimaanlagenfilter durchAnheben auswechseln.
6. Das Einsetzen erfolgt in umgekehrter Reihenfolge des Herausnehmens.
HNF2165
ÜBERPRÜFUNG UND AUSWECHSLUNGDER SICHERUNGEN
OCM054003
G200A01A-AST Auswechseln einer Schmelzsicherung Eine Schmelzsicherung schmilzt bei jeder Überlastung der Stromkreise derBatterie. Auf diese Weise wird eine Beschädigung des gesamten Kabelbaums verhindert. (Dies könntedurch einen Kurzsc
hluß im System
geschehen, der zuviel Stromaufnimmt.) Ist eine Sicherungdurchgebrannt, die Ursache von einem Hyundai-Händler bestimmen,
das System reparieren und dieSchmelzsicherung auswechseln lassen.
! VORSICHT:
Beim Auswechseln einer Schmelzsicherung grundsätzlich eine neue Schmelzsicherung mitdemselben oder einem niedrigeren Stromnennwert verwenden. Niemals ein Drahtstück oder eine Schmelzsicherung mit einem höheren Stromstärke-Nennwert ver-wenden. Andernfalls kann es zu schweren Beschädigungen und Brandrisiko kommen.
Die Schmelzsicherungen befinden sich
in einer Halterung in direkter Nähe derBatterie und können dort leicht überprüft werden.

6

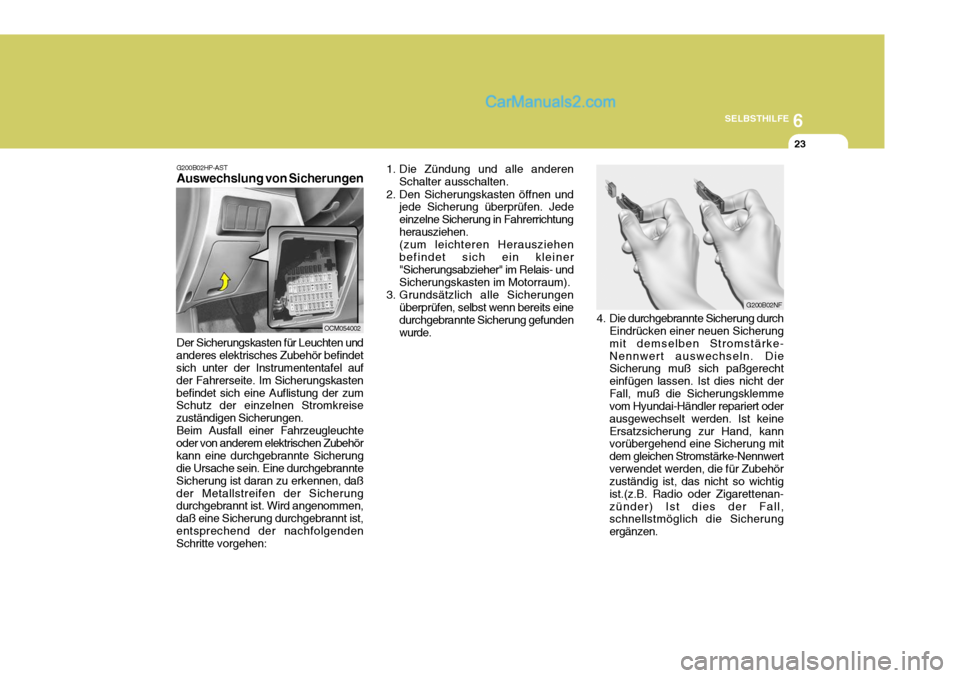

SELBSTHILFE
23
1. Die Zündung und alle anderen
Schalter ausschalten.
2. Den Sicherungskasten öffnen und jede Sicherung überprüfen. Jede einzelne Sicherung in Fahrerrichtungherausziehen.(zum leichteren Herausziehenbefindet sich ein kleiner "Sicherungsabzieher" im Relais- und Sicherungskasten im Motorraum).
3. Grundsätzlich alle Sicherungen überprüfen, selbst wenn bereits einedurchgebrannte Sicherung gefundenwurde. G200B02NF
4. Die durchgebrannte Sicherung durch Eindrücken einer neuen Sicherungmit demselben Stromstärke-Nennwert auswechseln. Die Sicherung muß sich paßgerecht einfügen lassen. Ist dies nicht derFall, muß die Sicherungsklemme vom Hyundai-Händler repariert oder ausgewechselt werden. Ist keineErsatzsicherung zur Hand, kann vorübergehend eine Sicherung mit dem gleichen Stromstärke-Nennwertverwendet werden, die für Zubehör zuständig ist, das nicht so wichtig ist.(z.B. Radio oder Zigarettenan-zünder) Ist dies der Fall, schnellstmöglich die Sicherung ergänzen.G200B02HP-AST Auswechslung von Sicherungen Der Sicherungskasten für Leuchten und
anderes elektrisches Zubehör befindet sich unter der Instrumententafel auf der Fahrerseite. Im Sicherungskastenbefindet sich eine Auflistung der zum Schutz der einzelnen Stromkreise zuständigen Sicherungen. Beim Ausfall einer Fahrzeugleuchte
oder von anderem elektrischen Zubehörkann eine durchgebrannte Sicherung die Ursache sein. Eine durchgebrannte Sicherung ist daran zu erkennen, daßder Metallstreifen der Sicherung durchgebrannt ist. Wird angenommen, daß eine Sicherung durchgebrannt ist,entsprechend der nachfolgenden Schritte vorgehen: OCM054002

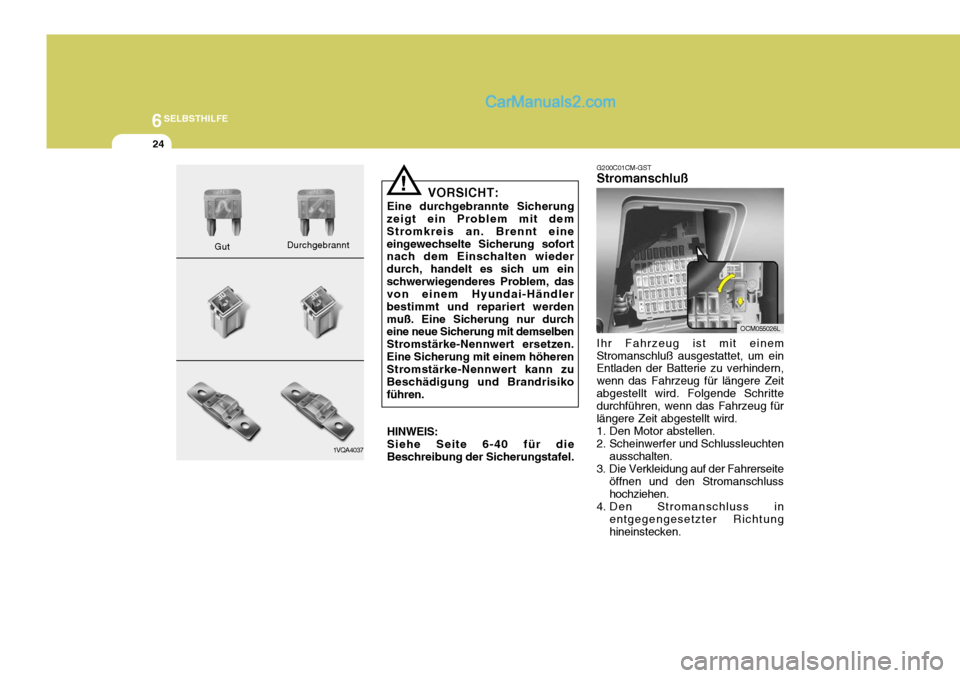

6SELBSTHILFE
24
1VQA4037
Gut
Durchgebrannt
!
VORSICHT:
Eine durchgebrannte Sicherung
zeigt ein Problem mit dem Stromkreis an. Brennt eineeingewechselte Sicherung sofort nach dem Einschalten wieder durch, handelt es sich um einschwerwiegenderes Problem, das von einem Hyundai-Händler bestimmt und repariert werdenmuß. Eine Sicherung nur durch eine neue Sicherung mit demselben Stromstärke-Nennwert ersetzen.Eine Sicherung mit einem höheren Stromstärke-Nennwert kann zu Beschädigung und Brandrisikoführen.
HINWEIS:Siehe Seite 6-40 für dieBeschreibung der Sicherungstafel. G200C01CM-GST Stromanschluß Ihr Fahrzeug ist mit einem
Stromanschluß ausgestattet, um ein Entladen der Batterie zu verhindern, wenn das Fahrzeug für längere Zeitabgestellt wird. Folgende Schritte durchführen, wenn das Fahrzeug für längere Zeit abgestellt wird.
1. Den Motor abstellen.
2. Scheinwerfer und Schlussleuchten ausschalten.
3. Die Verkleidung auf der Fahrerseite
öffnen und den Stromanschluss hochziehen.
4. Den Stromanschluss in entgegengesetzter Richtunghineinstecken.
OCM055026L

6

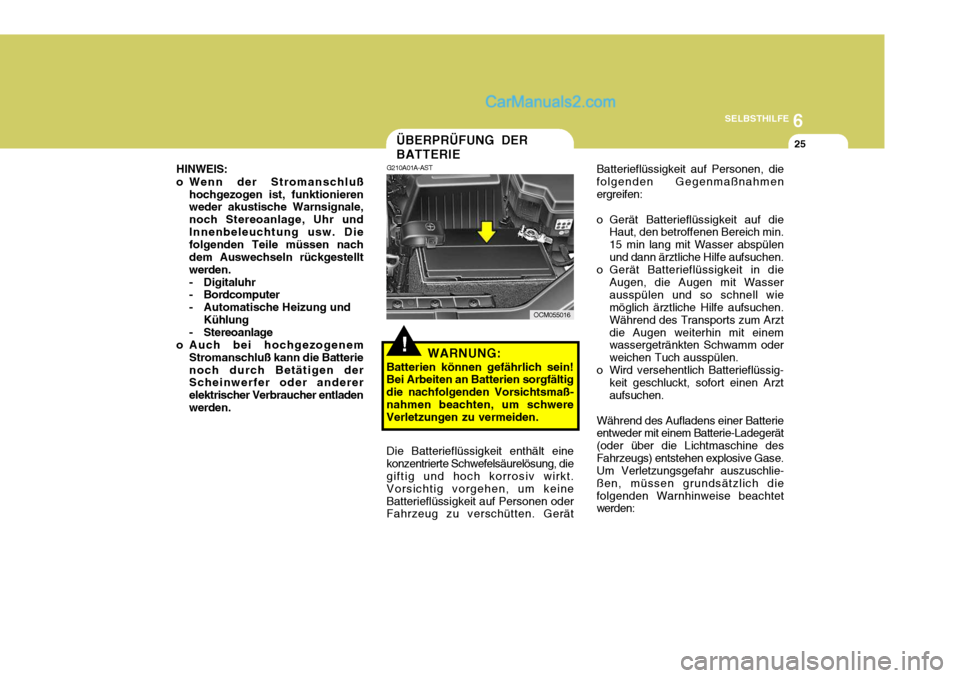

SELBSTHILFE
25ÜBERPRÜFUNG DER BATTERIE
!
G210A01A-AST
WARNUNG:
Batterien können gefährlich sein! Bei Arbeiten an Batterien sorgfältig die nachfolgenden Vorsichtsmaß-nahmen beachten, um schwere Verletzungen zu vermeiden. Die Batterieflüssigkeit enthält eine konzentrierte Schwefelsäurelösung, die giftig und hoch korrosiv wirkt. Vorsichtig vorgehen, um keineBatterieflüssigkeit auf Personen oder Fahrzeug zu verschütten. Gerät Batterieflüssigkeit auf Personen, die folgenden Gegenmaßnahmenergreifen:
o Gerät Batterieflüssigkeit auf die
Haut, den betroffenen Bereich min. 15 min lang mit Wasser abspülenund dann ärztliche Hilfe aufsuchen.
o Gerät Batterieflüssigkeit in die
Augen, die Augen mit Wasserausspülen und so schnell wie möglich ärztliche Hilfe aufsuchen. Während des Transports zum Arztdie Augen weiterhin mit einem wassergetränkten Schwamm oder weichen Tuch ausspülen.
o Wird versehentlich Batterieflüssig-
keit geschluckt, sofort einen Arztaufsuchen.
Während des Aufladens einer Batterie entweder mit einem Batterie-Ladegerät (oder über die Lichtmaschine desFahrzeugs) entstehen explosive Gase. Um Verletzungsgefahr auszuschlie- ßen, müssen grundsätzlich diefolgenden Warnhinweise beachtet werden:
OCM055016
HINWEIS:
o Wenn der Stromanschluß hochgezogen ist, funktionieren weder akustische Warnsignale, noch Stereoanlage, Uhr undInnenbeleuchtung usw. Die folgenden Teile müssen nach dem Auswechseln rückgestelltwerden.
- Digitaluhr
- Bordcomputer
- Automatische Heizung und
Kühlung
- Stereoanlage
o Auch bei hochgezogenem
Stromanschluß kann die Batterienoch durch Betätigen der Scheinwerfer oder anderer elektrischer Verbraucher entladenwerden.

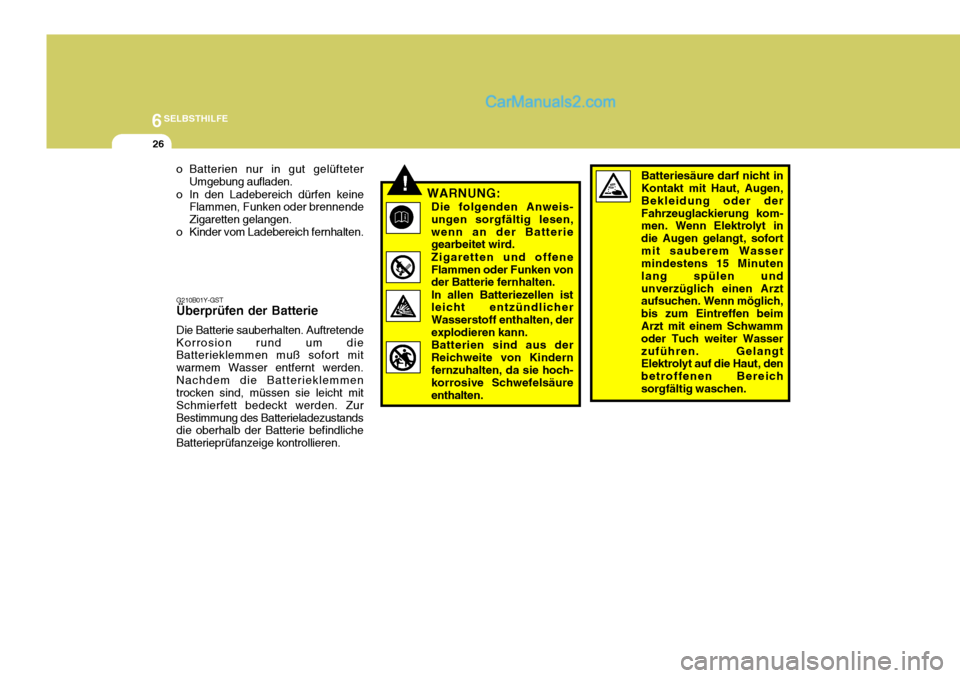

6SELBSTHILFE
26
o Batterien nur in gut gelüfteterUmgebung aufladen.
o In den Ladebereich dürfen keine Flammen, Funken oder brennende Zigaretten gelangen.
o Kinder vom Ladebereich fernhalten. G210B01Y-GST Überprüfen der Batterie Die Batterie sauberhalten. Auftretende Korrosion rund um die Batterieklemmen muß sofort mit warmem Wasser entfernt werden.Nachdem die Batterieklemmen trocken sind, müssen sie leicht mit Schmierfett bedeckt werden. ZurBestimmung des Batterieladezustands die oberhalb der Batterie befindliche Batterieprüfanzeige kontrollieren.
!WARNUNG:
Die folgenden Anweis- ungen sorgfältig lesen,wenn an der Batterie gearbeitet wird. Zigaretten und offene Flammen oder Funken von der Batterie fernhalten. In allen Batteriezellen ist leicht entzündlicher Wasserstoff enthalten, derexplodieren kann.Batterien sind aus derReichweite von Kindernfernzuhalten, da sie hoch- korrosive Schwefelsäure enthalten.
Batteriesäure darf nicht in Kontakt mit Haut, Augen, Bekleidung oder derFahrzeuglackierung kom- men. Wenn Elektrolyt in die Augen gelangt, sofortmit sauberem Wasser mindestens 15 Minuten lang spülen undunverzüglich einen Arzt aufsuchen. Wenn möglich, bis zum Eintreffen beimArzt mit einem Schwamm oder Tuch weiter Wasser zuführen. Gelangt Elektrolyt auf die Haut, den betroffenen Bereichsorgfältig waschen.

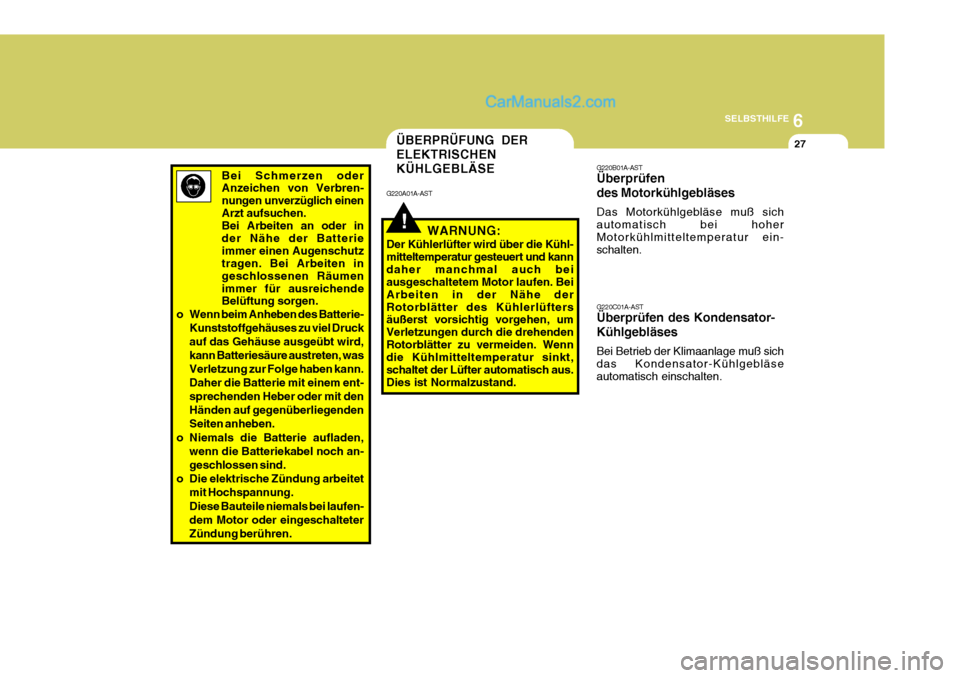

6
SELBSTHILFE
27ÜBERPRÜFUNG DER ELEKTRISCHENKÜHLGEBLÄSE
!
G220A01A-AST
WARNUNG:
Der Kühlerlüfter wird über die Kühl- mitteltemperatur gesteuert und kanndaher manchmal auch bei ausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe derRotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durch die drehendenRotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltet der Lüfter automatisch aus.Dies ist Normalzustand.
Bei Schmerzen oder Anzeichen von Verbren- nungen unverzüglich einenArzt aufsuchen.Bei Arbeiten an oder inder Nähe der Batterieimmer einen Augenschutz tragen. Bei Arbeiten in geschlossenen Räumenimmer für ausreichende Belüftung sorgen.
o Wenn beim Anheben des Batterie-
Kunststoffgehäuses zu viel Druck auf das Gehäuse ausgeübt wird,kann Batteriesäure austreten, wasVerletzung zur Folge haben kann.Daher die Batterie mit einem ent-sprechenden Heber oder mit denHänden auf gegenüberliegendenSeiten anheben.
o Niemals die Batterie aufladen, wenn die Batteriekabel noch an-geschlossen sind.
o Die elektrische Zündung arbeitet mit Hochspannung. Diese Bauteile niemals bei laufen- dem Motor oder eingeschalteterZündung berühren. G220B01A-AST Überprüfen des Motorkühlgebläses Das Motorkühlgebläse muß sich automatisch bei hoher Motorkühlmitteltemperatur ein-schalten. G220C01A-AST Überprüfen des Kondensator- Kühlgebläses Bei Betrieb der Klimaanlage muß sich das Kondensator-Kühlgebläse automatisch einschalten.

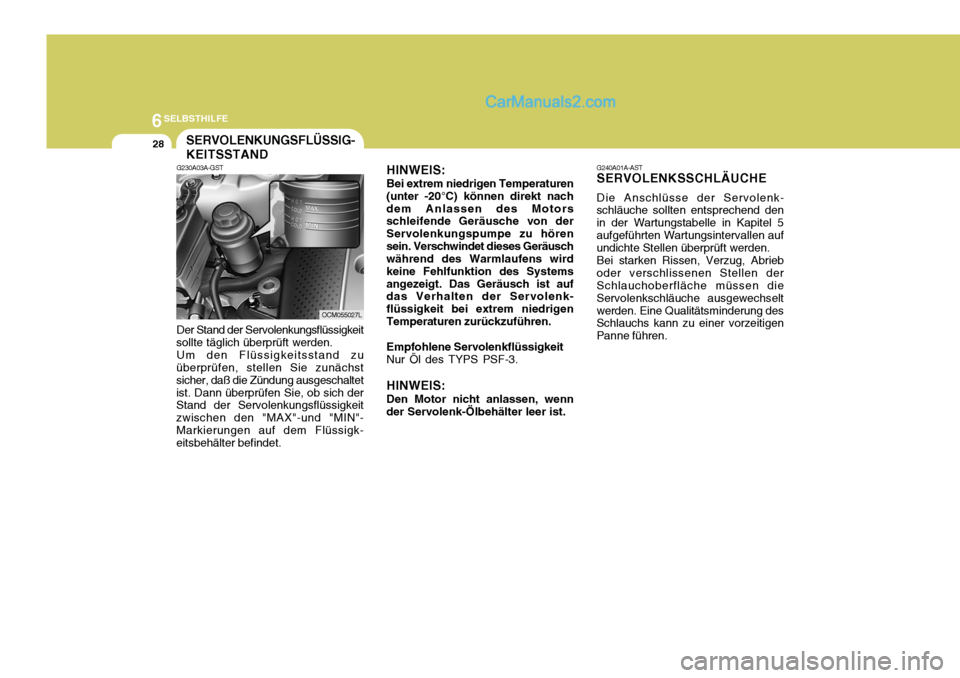

6SELBSTHILFE
28SERVOLENKUNGSFLÜSSIG- KEITSSTAND
OCM055027L
G230A03A-GST Der Stand der Servolenkungsflüssigkeit
sollte täglich überprüft werden.
Um den Flüssigkeitsstand zu
überprüfen, stellen Sie zunächst sicher, daß die Zündung ausgeschaltetist. Dann überprüfen Sie, ob sich der Stand der Servolenkungsflüssigkeit zwischen den "MAX"-und "MIN"-Markierungen auf dem Flüssigk- eitsbehälter befindet. G240A01A-ASTSERVOLENKSSCHLÄUCHE Die Anschlüsse der Servolenk-
schläuche sollten entsprechend den in der Wartungstabelle in Kapitel 5aufgeführten Wartungsintervallen auf undichte Stellen überprüft werden.
Bei starken Rissen, Verzug, Abrieb
oder verschlissenen Stellen derSchlauchoberfläche müssen die Servolenkschläuche ausgewechseltwerden. Eine Qualitätsminderung des Schlauchs kann zu einer vorzeitigen Panne führen.
HINWEIS: Bei extrem niedrigen Temperaturen
(unter -20°C) können direkt nach dem Anlassen des Motors schleifende Geräusche von der Servolenkungspumpe zu hörensein. Verschwindet dieses Geräusch während des Warmlaufens wird keine Fehlfunktion des Systemsangezeigt. Das Geräusch ist auf das Verhalten der Servolenk- flüssigkeit bei extrem niedrigenTemperaturen zurückzuführen.
Empfohlene ServolenkflüssigkeitNur Öl des TYPS PSF-3. HINWEIS: Den Motor nicht anlassen, wenn
der Servolenk-Ölbehälter leer ist.

6
SELBSTHILFE
29
1. Die Befestigungsschraube aus dem
Kraftstoffilter herausschrauben und den Kraftstoffilter anheben.
2. Den Ablaßstopfen unten am Kraftstoffilter lösen und das Wasser mit geeigneten Mitteln auffangen.
KRAFTSTOFFILTER ENTWÄSSERN
G300A02O-GST Dieselmotor
Wenn die Kraftstoffilter-Warnleuchte
während der Fahrt aufleuchtet,bedeutet dies, daß sich Wasser im Kraftstoffilter angesammelt hat. DasFilter ist dann wie folgt zu entwässern.
OCM055006L
HSM240-1
!
3. Den Ablaßstopfen wieder festziehen, wenn kein Wasser mehr austritt.
4. Der Einbau erfolgt in umgekehrter
Reihenfolge des Ausbaus.
5. Sicherstellen, daß die Warnleuchte
aufleuchtet, wenn die Zündungeingeschaltet wird, und daß sie erlischt, wenn der Motor angelassen wird. Ist dies nicht der Fall, wenden Sie sich bitte an Ihren nächsten HYUNDAI-Vertragshändler.
HINWEIS: Wasser, das sich im Ölfilter
angesammelt hat, sollte von einer autorisierten Hyundai-Werkstatt entfernt werden.
WARNUNG:
Ausgetretenes Wasser muß
sorgfältig weggewischt werden, dader dem Wasser beigemischte Kraftstoff sich entzünden und einen Brand verursachen könnte.
OCM055019
