sensor Hyundai Santa Fe 2007 Instruktionsbog (in Danish)

1
DERES HYUNDAIS EGENSKABER
73
1
DERES HYUNDAIS EGENSKABER
73
OCM052300

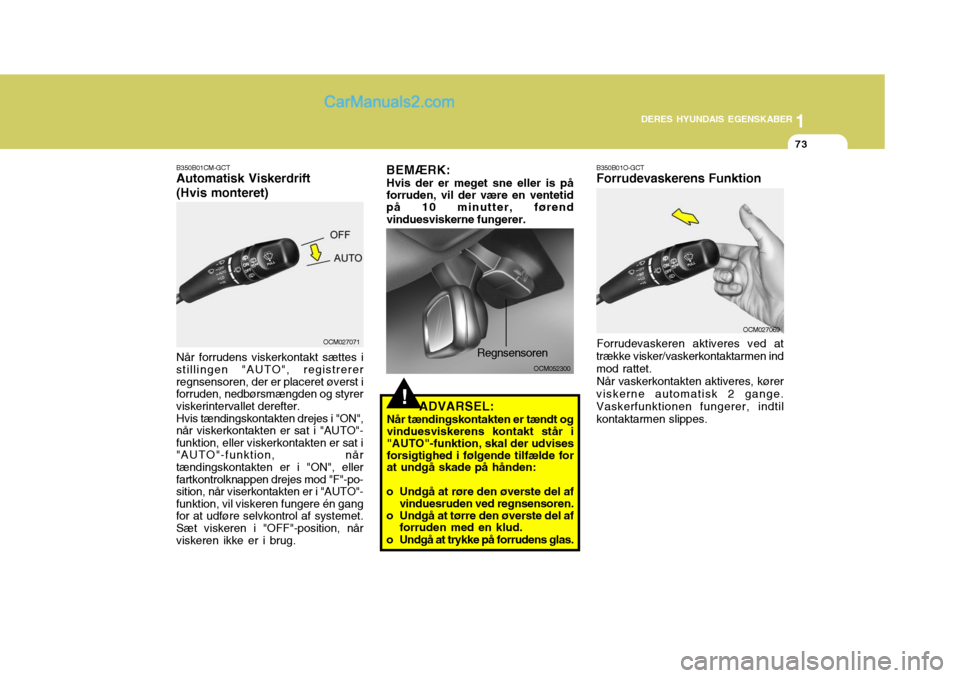

B350B01O-GCT Forrudevaskerens Funktion
Forrudevaskeren aktiveres ved at
trække visker/vaskerkontaktarmen ind mod rattet.
Når vaskerkontakten aktiveres, kører
viskerne automatisk 2 gange.Vaskerfunktionen fungerer, indtilkontaktarmen slippes. OCM027069
!ADVARSEL:
Når tændingskontakten er tændt og vinduesviskerens kontakt står i "AUTO"-funktion, skal der udvises forsigtighed i følgende tilfælde for at undgå skade på hånden:
o Undgå at røre den øverste del af vinduesruden ved regnsensoren.
o Undgå at tørre den øverste del af forruden med en klud.
o Undgå at trykke på forrudens glas. Regnsensoren
B350B01CM-GCT Automatisk Viskerdrift (Hvis monteret) Når forrudens viskerkontakt sættes i
stillingen "AUTO", registrerer regnsensoren, der er placeret øverst i forruden, nedbørsmængden og styrerviskerintervallet derefter.
Hvis tændingskontakten drejes i "ON",
når viskerkontakten er sat i "AUTO"-funktion, eller viskerkontakten er sat i"AUTO"-funktion, når tændingskontakten er i "ON", eller fartkontrolknappen drejes mod "F"-po-sition, når viserkontakten er i "AUTO"-funktion, vil viskeren fungere én gangfor at udføre selvkontrol af systemet.Sæt viskeren i "OFF"-position, når viskeren ikke er i brug. OCM027071BEMÆRK:
Hvis der er meget sne eller is på forruden, vil der være en ventetid på 10 minutter, førend vinduesviskerne fungerer.

1
DERES HYUNDAIS EGENSKABER
91
1
DERES HYUNDAIS EGENSKABER
91INDVENDIGT DAG-/NAT-BAKSPEJL
ZB280A1-AC Manuel type Bilen er udstyret med et
nedblændings-bakspejl.
Nedblændings-stillingen vælges ved
at vippe tappen forneden på spejlet frem mod Dem selv. I denne stilling formindskes skinnet frabagvedkørendes forlygter. B520A01CMB520C01CM-GCT Automatisk dæmpning af
bagfrakommende lys i bakspejl med kompas (Hvis monteret)
1. LED-visning af status 2. Udstyrs kontrolknap 3. Baglyssensor 4. Display-rude Den automatiske dæmpningskontrol i
bakspejlet dæmper skæret fra bagvedkørende bilers forlygter, når funktionen er aktiveret ved etvedvarende tryk på kontrolknappen i mindst 3 og højst 6 sekunder. Denne funktion kan deaktiveres ved etvedvarende tryk af samme varighed en gang til. B520C08JM1. Sådan bruges kompasudstyret Ved at trykke og slippe knappen vil bilens køreretning blive vist. Ved at trykke og slippe knappen igen vil displayet blive slukket. Visning af retning - E : Øst - W : Vest - S : Syd - N : Nord ex) NE : Nordøst 2. Justeringsprocedure Tryk knappen ind i mere end 9 sekunder. Når kompassets hukommelse er nulstillet, vil et "C"vises i displayet.
1. Kør bilen rundt i en hel rundkreds 2 gange med en fart af mindre end 8 km/t indtil kompassets viser kommer frem.
2. Rundkredsen kan køres i urets retning eller mod urets retning.
3. Fortsæt med at køre i rundkreds, indtil kompassets retningsvisningfremkommer.

1
DERES HYUNDAIS EGENSKABER
119
1
DERES HYUNDAIS EGENSKABER
119
OCM052062
Fotocelle
o Placér aldrlg genstande oven på sensoren, der er placeret i bilen, da klimaanlægget ellers ikke kan fungere optlmalt.
B970C01CM-GCT Automatisk drift
2. Drej på "TEMP"-knappen for atindstille den ønskede temperatur. Ved at dreje knappen med uret viltemperaturen stige til maksimum32°C.Ved at dreje knappen mod uret viltemperaturen gå ned til minimum17°C.
FATC-systemet (fuldautomatisktemperaturstyring) styrer automatisk opvarmningen og nedkølingen således:
1. Tryk på AUTO-kontakten vil vises ved, at AUTO vises i displayet. Funktionerne ventilatorhastighed, luftindtag og air-conditioneringkontrolleres automatisk ved indstilling af temperaturen. BEMÆRK:
o Hvis batteriet er blevet afladet
eller fjernet, vil temperaturen blive stillet tilbage til Celsius. Dette er helt normalt, og temperaturen kan ændres fra Cel- sius til Fahrenheit på følgende måde:Tryk på "MODE" og "DUAL"samtidig i 3 sekunder. Pådisplayet vises temperaturen herefter i Celsius i stedet for Fahrenheit eller omvendt (°C


°F eller °F

°C).
OCM052098
OCM052101

2 SÅDAN KØRER DE I DERES HYUNDAI
18
C310D01JM-ACT Kontrol- og advarselslamper Kontrollamperne skal lyse, når tændingsnøglen drejes til ON eller START, men skal gå ud efter tresekunder.Hvis kontrollamperne ikke lyser, ellerESP eller ESP-OFF-kontrollampen ikke slukkes efter 3 sekunder, skal bilen tjekkes hos en autoriseretforhandler.Skulle der opstå noget usædvanligt isystemet under kørslen, vil ESP-OFF- kontrollampen lyse som en advarsel. Hvis ESP-OFF-kontrollampen lyser,skal De køre ind til siden og stoppe motoren. Derpå startes motoren igen for at kontrollere, om ESP-OFF- kontrollampen går ud. Hvis kontrollampen forbliver tændt selv når motoren er blevet startet, skal De få Deres bil kontrolleret af enautoriseret Hyundai-forhandler.
Sensor OCM052138
BAKALARMSYSTEM
C400A02P-GCT (Hvis monteret) Bakalarmsystemet hjælper føreren
under bakning med bilen ved at give alarm, hvis der spores en genstand indenfor en afstand af 120 cm fra bilens bagende. Dette system er ethjælpesystem og må ikke erstatte den yderste opmærksomhed fra førerens side. Føleområdet oggenstande der kan spores af baksensorerne er begrænsede. Ved bakning skal man være lige såopmærksom på, hvad der er bagved bilen, som man ville være i en bil uden bakalarmsystem.
!ADVARSEL:
Bakalarmsystemet er kun en hjælpefunktion. Bakalarmens funktion kan påvirkes af forskelligefaktorer (fx vejrliget).Det er altid førerens ansvar atkontrollere området bagved bilen, inden der foretages bakning.
Sådan fungerer
bakalarmsystemet
Funktionsbetingelser
o Systemet bliver aktiveret under bakning med tændingsnøglen i ON.Hvis bilen kører med en hastighed, der overstiger 5 km/t, aktiveressystemet måske ikke korrekt.
o Når bakalarmsystemet er aktiveret er føleafstanden ca. 120 cm.
o Når der registreres mere end to genstande på samme tid, vil dengenstand der er tættest på blive registreret først.

2
SÅDAN KØRER DE I DERES HYUNDAI
19
Alarmtyper
o Når en genstand befinder sig indenfor en afstand af 120 til 81 cm fra bagerste kofanger: Der høres en pulserende summetone
o Når en genstand befinder sig indenfor en afstand af 80 til 41 cmfra bagerste kofanger: Der høres en pulserende summetone medkortere interval.
o Når en genstand er indenfor 40 cm fra bagerste kofanger: Summetonen lyder uafbrudt. Bakadvarsel området kan mindskes hvis:
1. Sensoren er tilstænket med fx sne eller vand. (Når sensoren renses, vil føleområdet udvides til det normale.)
2. Udendørstemperaturen er ekstremt høj eller lav.
Følgende genstande bliver måske ikke registreret afsensoren:
1. Spidse eller smalle genstande som fx reb, kæder eller små standere ell. pæle.
2. Genstande der absorberer sensorfrekvensen som fx tøj,svampet materiale eller sne.
3. Genstande, der måler under 1 m
og er smallere end 14 cm i diam-eter, registreres ikke.
Årsager til at bakalarmsystemet
ikke fungerer
Bakalarmsystemet fungerer
måske ikke korrekt, hvis: 1. Sensoren er dækket af fugt/rim. (Den fungerer normalt, når fugten/ rimen er fjernet).
2. Sensoren er dækket af fx sne eller vand eller er tildækket påanden måde. (Sensoren vil fungere normalt igen, når den renses eller ikke længere er tildækket.)
3. Der køres på ujævne overflader (ikke-asfalterede veje, grus, bumpog skrånende terræn).
4. Støjende genstande befinder sig indenfor føleområdet (bilhorn, enstøjende motorcykelmotor eller trykluftbremsen fra en lastbil)
5. Det regner kraftigt eller ved vandsprøjt
6. Fjernbetjeninger eller mobiltelefoner befinder sig indenfor føleområdet.
7. Sensoren er dækket af sne. 8. Der køres med trailer

2 SÅDAN KØRER DE I DERES HYUNDAI
20
!
FORSIGTIG:
1. Bakalarmsystemet fungerer måske ikke som følge af hastigheden eller formen af sporede genstande.
2. Bakalarmsystemet fungerer måske ikke korrekt, hvis højdenpå bilens kofanger ellersensorens installation er blevet ændret eller beskadiget. Ikke- autoriseret udstyr eller tilbehørkan også påvirke sensorens funktion.
3. Sensoren registrerer måske ikke genstande, der er mindre end 40 cm fra sensoren, eller disseregistreres måske med en ukorrekt afstand. Vær forsigtig.
4. Når sensoren er frosset eller belagt med sne, snavs eller vand kan den måske være ude affunktion, indtil snavset fjernes med en blød klud.
5. Undgå at trykke på, kradse eller slå på sensoren, som ville kunneblive beskadiget.! FORSIGTIG:
Systemet kan kun registrere genstande indenfor føleområdet fra sensorens placering; den kan ikkeregistrere genstande, der ligger udenfor sensorernes føleområde. Desuden vil små eller smallegenstande som fx pæle eller genstande, der befinder sig mellem sensorerne, ikke blive registreret afsensorerne. Man skal altid kontrollere området bag bilen inden en bakmanøvre foretages.Vær omhyggelig med at informereandre førere af bilen, der ikkekender systemet, om systemets fordele og begrænsninger. Garantien på Deres nye bil dækker ikke uheld eller skader på bil eller passagerer, der skyldes en fejlfunktion i bakalarmsystemet.Man skal altid køre sikkert og med forsigtighed.ADVARSEL:
Vær nøje opmærksom på, når bilen køres tæt på genstande på vejen,især fodgængere og især børn. Vær opmærksom på, at nogle genstande måske ikke registreresaf sensorerne, hvilket kan skyldes genstandens afstand, størrelse eller materiale, der alt sammen kanbegrænse sensorens effektivitet. Kontrollér altid visuelt, at bilen er fri for forhindringer, inden der køres fremad eller tilbage.!

3SÅDAN GØR DE I NØDSTILFÆLDE
26SIKRINGSPANEL, BESKRIVELSE
G200C01CM-ACT Motorrum
OCM055023
AMPERETAL125A 150A10A 30A 40A50A 40A 40A 40A 15A 40A 15A20A 15A 40A 30A 15A 10A 15A 15A 15A10A BESKYTTET KREDIESELØB
SIKRINGSBROGENERATORA/CON RELÆ BAGERSTE HTD-RELÆ I/PJUNCTION BOX – I/P SIKRINGSBOKSI/PJUNCTION BOX – I/P SIKRINGSBOKS I/PJUNCTION BOX – I/P SIKRINGSBOKS ABS KONTROLMODUL, ESP KONTROLMODUL, UNIVERSAL KONTROL-FORBINDELSE ABS KONTROLMODUL, ESP KONTROLMODUL, UNIVERSAL KONTROL- FORBINDELSEAFISNINGSRELÆ MOTOR KONTROLRELÆ SIGNALHORN RELÆTÆNDSPOLE #1~#6(BENZIN), KONDENSATOR (BENZIN), ECM(DIESEL) ECM(DIESEL), PURGE CONTROL SOLENOID VALVR UDLUFTNINGSKONTROL(BENZIN), TRINLØSINDSUGNINGSMANIFOLDVENTIL(BENZIN), PCM(BENZIN), OLIEKONTROL VENTIL (BENZIN) VENTILATORRELÆVENTILATOR #1 VENTILATOR #2 RELÆ MASSE LUFTSENSOR(BENZIN), EGR AKTIVATOR(DIESEL), OXYGEN SEN- SOR #1~#4(BENZIN), MAGNETVENTIL(DIESEL), PCM(BENZIN), KNASTAKSELPOSITIONS-SENSOR(DIESEL), GASSPJÆLDSAKTIVATOR(DIESEL), SIKRINGSBOKS(DIESEL) STARTSPÆRREMODUL, DYSER #1~#6(BENZIN), PCM(BENZIN) STOPLYSKONTAKT (DIESEL), A/CON RELÆ, BRÆNDSTOFPUMPE-RELÆ BRÆNDSTOFPUMPE-RELÆ H/LP LO LH RELÆH/LP LO RH RELÆ FORR. TÅGELYSRELÆDSL ALT
A/CON
RR HTD BLR
B+ #2
P/WDW ABS #1 ABS #2
DEICER
ECU MAIN HORN
IG COIL
SENSOR #3 RAD FAN
CON FAN
SENSOR #2 SENSOR #1 FUEL PUMP H/LP LO LH
H/LP LO RH
FR FOG
BESKRIVELSE

3
SÅDAN GØR DE I NØDSTILFÆLDE
27
10A 25A20A 10A40A 40A 50A20A 15A 10A 10A10A10A 10A 10A 10A10A 15A20A 25A 30A I/P SIKRINGSBOKS FORR VISKERRELÆ, REGNSENSOR-RELÆ, FORR. VISKERMOTOR, UNI- VERSAL-KONTAKT H/LP HI RELÆFORLYS, INSTRUMENTPANELTÆNDINGSKONTAKT TÆNDINGSKONTAKT, STARTERRELÆ I/P SAMLEDÅSEATM RELÆ (BENZIN), 4WD ECM, ATM-KONTROLRELÆ (DIESEL)PCM (BENZIN), TCM (DIESEL)GENERATORBILENS FARTSENSOR, PCM (BENZIN), MASSE LUFTFLOWSENSOR(DIESEL)ECM(DIESEL), SEMI-AKTIV KONTROLMODUL (BENZIN)VINTILATOR #1 RELÆ, FAN #2 RELÆINPUT FARTSENSOR, OUTPUT FARTSENSOR, TCM (DIESEL), GEAR RANGE SWITCH, BAKKE KONTROLLYSKONTAKT ABS KONTROLMODUL, ESP KONTROLMODUL, YAW RATE SENSOR, 4WD ECM, STOPLYSKONTAKT(BENZIN), SIKRINGSDÅSE(DIESEL),BRÆNDSTOFFILTER
ADVARSELSKONTAKT (DIESEL), SIKRINGSBOKS
(DIESEL) UNIVERSAL KONTROLKONNEKTOR BAGERSTE KOMBINATIONSLYS VENSTRE , POSITIONSLYS VENSTRE BAGERSTE KOMBINATIONATIONSLYS HØJRE , POSITIONSLYS HØJREHANDSKERUM ( KØLESKAB ), ICM-RELÆBOKS
-- - --
H/LP
FR WIPER H/LP HI
H/LP HI IND
IGN #1 IGN #2B+ #1
AT MTCU
ALT DSL
ECU
COOLING B/UP UP
ABS
TAIL LH
TAIL RH SPARE
SPARE
SPARE
SPARE
SPARE
BESKRIVELSEAMPERETAL BESKYTTET KREDSLØB

3SÅDAN GØR DE I NØDSTILFÆLDE
28
G200E01CM-GCT Indvendigt panel
OCM055024
15A 25A15A 10A 15A 10A 10A 10A30A 10A 15A10A 10A 10A10A10A10ABESKYTTET KREDIESELØB CIGARTÆNDER FORR. ELSTIK, BAGERSTE ELSTIKMIDTER ELSTIK KONTAKT EL-SIDESPEJLE, RADIO, ATM NØGLELÅSE KONTROLMODUL, DIGITAL-URUNIVERSALKONTAKT, BAGERSTE VISKERKONTROLMODUL, BAGERSTE VISKERMOTOR REGNSENSORRHEOSTAT, BCM , INSTRUMENTPANEL A/C KONTROLMODUL, KABINE & FUGTIGHEDSSENSOR, HØJ BLÆSER- RELÆ, BAGERSTE A/CON KONTAKT, ICM RELÆBOKS, AQS-SENSOR,SIKRINGS- BOKS (DIESEL), SOLTAG-MOTOR, BLÆSERRELÆ, ELEKTR. KROMSPEJL BLÆSERRELÆ, BLÆSERMOTOR, A/C KONTROLMODULA/C KONTROLMODULSRS KONTROLMODUL PAB AFBRYDERKONTAKT, INSTRUMENTPANEL KATASTROFEBLINK KONTAKTUNIVERSALKONTAKT, STYRINGSVINKEL-SENSOR, ESP-KONTAKT, ATM- NØGLE LÅSEKONTROLMODUL, SÆDEVARMER-MODUL OLIENIVEAU SENSORMODUL, BCMINSTRUMENTPANEL, PRE-EXCITATION MODSTAND, BCM, GENERATOR, SEMI-AKTIV KONTROLMODUL (BENZIN) TYVERISIKRINGSRELÆC/LIGHTER
P/OUTLET
P/OUTLET CTR
AUDIO #2
RR WIPER IMS
BCM #2
A/CON
BLOWER
A/CON SW A/BAG #1
A/BAG IND
T/SIG
ATM LOCK BCM #1
CLUSTER STARTBESKRIVELSE AMPERETAL
BESKYTTET KREDSLØB
