Hyundai Santa Fe 2007 Manuale del proprietario (in Italian)

PANORAMICA DELLE FUNZIONI E DELL'EQUIPAGGIAMENTO DEL VOSTRO VEICOLO

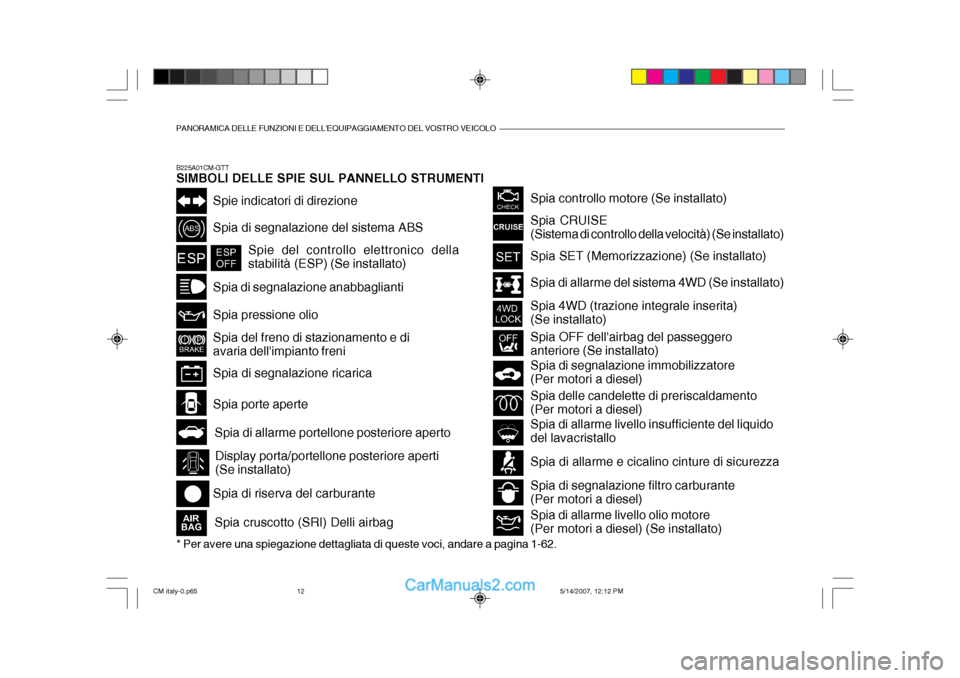

B225A01CM-GTT SIMBOLI DELLE SPIE SUL PANNELLO STRUMENTI
Spia di allarme del sistema 4WD (Se installato)
Spia controllo motore (Se installato)
Spia cruscotto (SRI) Delli airbag
Spia porte aperteSpie indicatori di direzione
Spia di segnalazione anabbaglianti Spia pressione olio Spia del freno di stazionamento e di avaria dell'impianto freni Spia di segnalazione ricarica
Spia delle candelette di preriscaldamento (Per motori a diesel) Spia di segnalazione filtro carburante (Per motori a diesel)
Spia di allarme livello olio motore (Per motori a diesel) (Se installato)
Spia 4WD (trazione integrale inserita) (Se installato)
Spia di segnalazione immobilizzatore (Per motori a diesel)
Spia di segnalazione del sistema ABS
Spie del controllo elettronico della
stabilità (ESP) (Se installato)
Spia di riserva del carburante
Spia CRUISE (Sistema di controllo della velocità) (Se installato)
Spia SET (Memorizzazione) (Se installato)
Spia di allarme portellone posteriore aperto
Display porta/portellone posteriore aperti (Se installato) Spia OFF dell'airbag del passeggeroanteriore (Se installato)Spia di allarme e cicalino cinture di sicurezza
Spia di allarme livello insufficiente del liquido del lavacristallo
* Per avere una spiegazione dettagliata di queste voci, andare a pagina 1-62.
CM italy-0.p65
5/14/2007, 12:12 PM
12

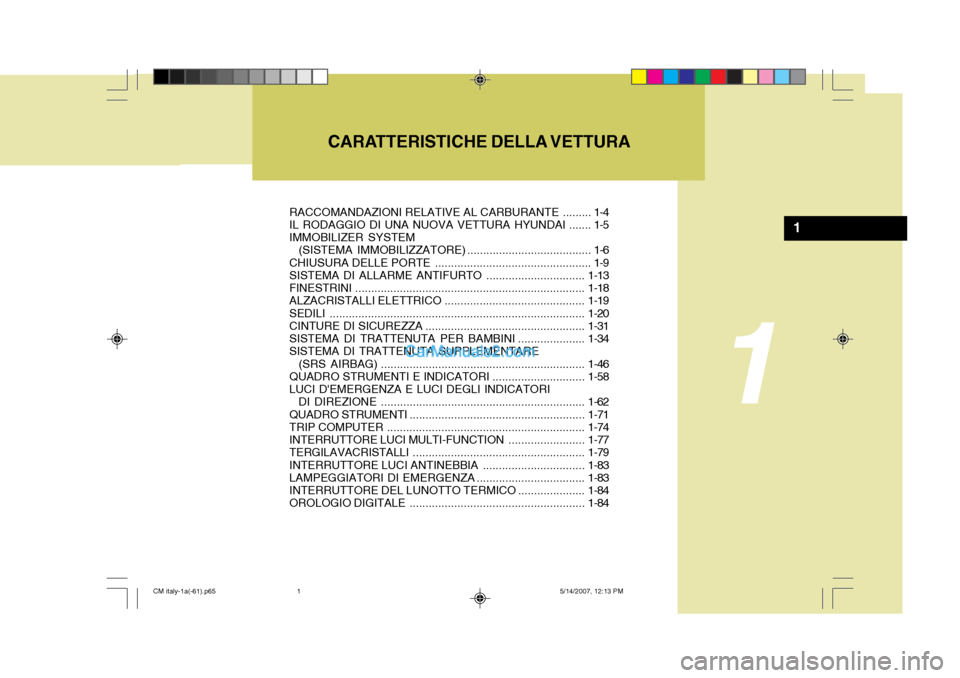

CARATTERISTICHE DELLA VETTURA
1
1
RACCOMANDAZIONI RELATIVE AL CARBURANTE ......... 1-4
IL RODAGGIO DI UNA NUOVA VETTURA HYUNDAI ....... 1-5 IMMOBILIZER SYSTEM
(SISTEMA IMMOBILIZZATORE) ....................................... 1-6 CHIUSURA DELLE PORTE ................................................. 1-9
SISTEMA DI ALLARME ANTIFURTO ............................... 1-13
FINESTRINI ........................................................................ 1-18
ALZACRISTALLI ELETTRICO ............................................1-19
SEDILI ................................................................................ 1-20
CINTURE DI SICUREZZA .................................................. 1-31
SISTEMA DI TRATTENUTA PER BAMBI NI .....................1-34
SISTEMA DI TRATTENUTA SUPPLEMENTARE
(SRS AIRBAG) ................................................................ 1-46
QUADRO STRUMENTI E INDICATORI .............................1-58
LUCI D'EMERGENZA E LUCI DEGLI INDICATORI DI DIREZIONE ................................................................ 1-62
QUADRO STRUMENTI ....................................................... 1-71
TRIP COMPUTER .............................................................. 1-74
INTERRUTTORE LUCI MULTI-FUNCTION ........................1-77
TERGILAVACRISTALLI ...................................................... 1-79
INTERRUTTORE LUCI ANTINEBBIA ................................ 1-83
LAMPEGGIATORI DI EMERGENZA .................................. 1-83
INTERRUTTORE DEL LUNOTTO TERMICO .....................1-84
OROLOGIO DIGITALE ....................................................... 1-84
CM italy-1a(-61).p65 5/14/2007, 12:13 PM
1

CARATTERISTICHE DELLA VETTURA

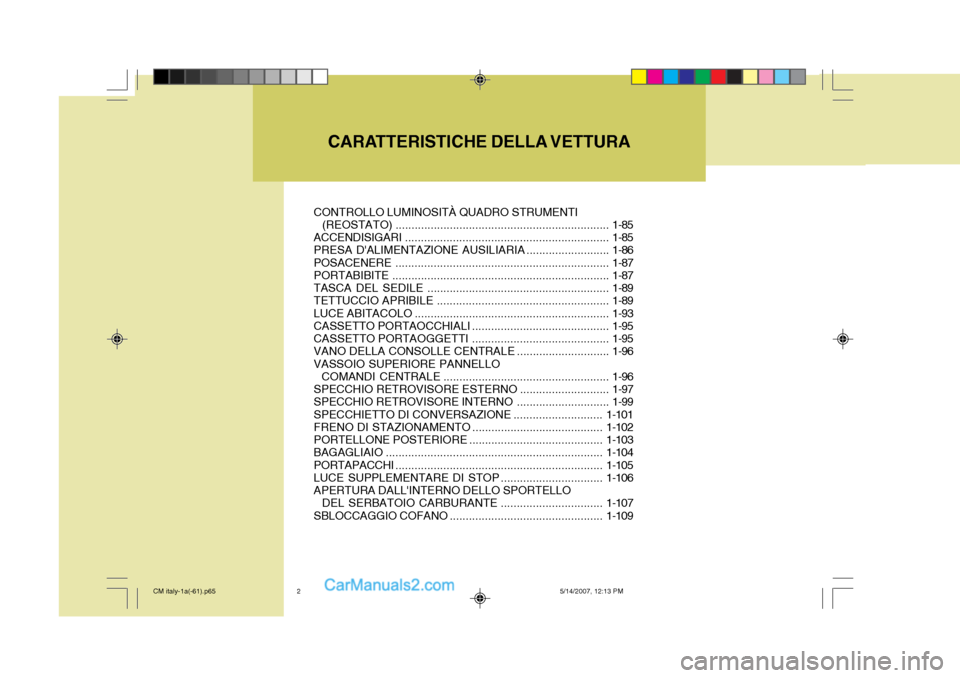

CONTROLLO LUMINOSITÀ QUADRO STRUMENTI
(REOSTATO) ................................................................... 1-85
ACCENDISIGARI ................................................................ 1-85
PRESA D'ALIMENTAZI ONE AUSILIARIA .......................... 1-86
POSACENERE ................................................................... 1-87
PORTABIBITE .................................................................... 1-87
TASCA DEL SEDILE ......................................................... 1-89
TETTUCCIO APRIBILE ...................................................... 1-89
LUCE AB ITACOLO ............................................................. 1-93
CASSETTO PORTAOCCHIALI ...........................................1-95
CASSETTO PORTAOGGETTI ...........................................1-95
VANO DELLA CONSOLLE CENTRALE ............................. 1-96
VASSOIO SUPERIORE PANNELLO COMANDI CENTRALE .................................................... 1-96
SPECCHIO RETROVISORE ESTERNO ............................ 1-97
SPECCHIO RETRO VISORE INTERNO ............................. 1-99
SPECCHIETTO DI CONVERSAZIONE ............................1-101
FRENO DI STAZIONAMENTO ......................................... 1-102
PORTELLONE POSTERIORE .......... ................................1-103
BAGAGLIAI O .................................................................... 1-104
PORTAPACCHI ................................................................. 1-105
LUCE SUPPLEMENTARE DI STOP ................................1-106
APERTURA DALL'INTERNO DELLO SPORTELLO
DEL SERBATOIO CARBURANTE ................................1-107
SBLOCCAGGIO COFANO ................................................ 1-109
CM italy-1a(-61).p65 5/14/2007, 12:13 PM
2

CARATTERISTICHE DELLA VETTURA

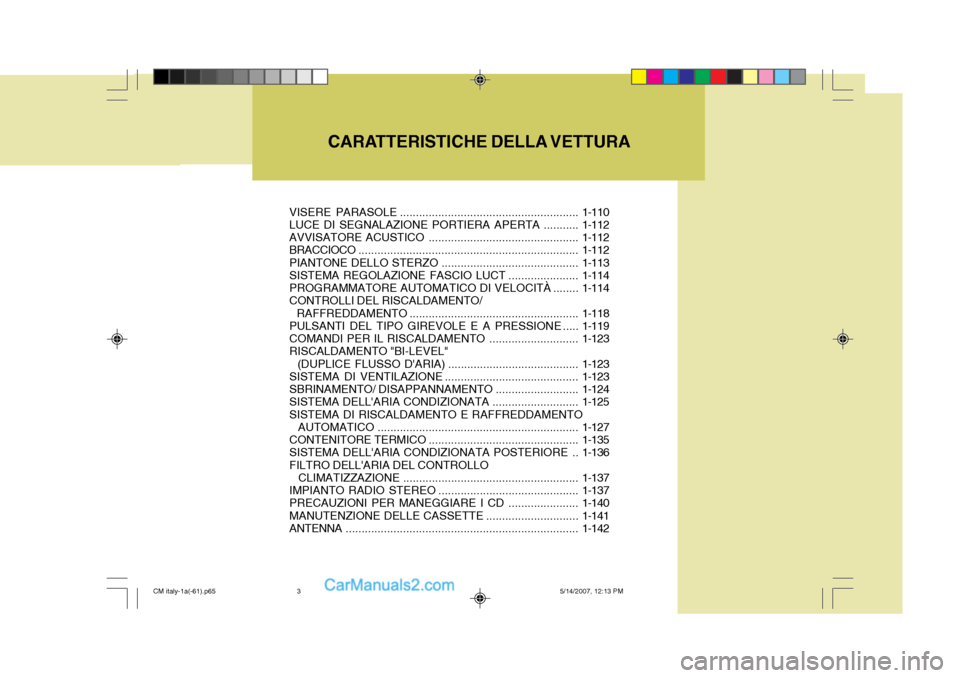

VISERE PARASOLE ........................................................ 1-110
LUCE DI SEGNALAZIONE PORTIERA APERTA ...........1-112
AVVISATORE ACUSTICO ............................................... 1-112
BRACCIOCO ..................................................................... 1-112
PIANTONE DELLO STERZO ........................................... 1-113
SISTEMA REGOLAZIONE FASCIO LUCT ......................1-114
PROGRAMMATORE AUTOMATICO DI VELOCITÀ ........1-114
CONTROLLI DEL RISCALDAMENTO/ RAFFREDDAMENTO ..................................................... 1-118
PULSANTI DEL TIPO GIREVOLE E A PRESSIONE ..... 1-119
COMANDI PER IL RISCALDAMENTO ............................1-123
RISCALDAMENTO "BI-LEVEL"
(DUPLICE FLUSSO D'ARIA) ......................................... 1-123
SISTEMA DI VENTILAZIONE .......................................... 1-123
SBRINAMENTO/ DISAPPANNAMENTO ..........................1-124
SISTEMA DELL'ARIA CONDIZIONATA ...........................1-125
SISTEMA DI RISCALDAMENTO E RAFFREDDAMENTO
AUTOMATICO ............................................................... 1-127
CONTENITORE TERMICO ............................................... 1-135
SISTEMA DELL'ARIA CONDIZIONATA POSTERIORE .. 1-136
FILTRO DELL'ARIA DEL CONTROLLO CLIMAT IZZAZIONE ....................................................... 1-137
IMPIANTO RA DIO STEREO ............................................ 1-137
PRECAUZIONI PER MANEGGIARE I CD ......................1-140
MANUTENZIONE DELLE CASSETTE .............................1-141
ANTENNA ......................................................................... 1-142
CM italy-1a(-61).p65 5/14/2007, 12:13 PM
3

1CARATTERISTICHE DELLA VETTURA

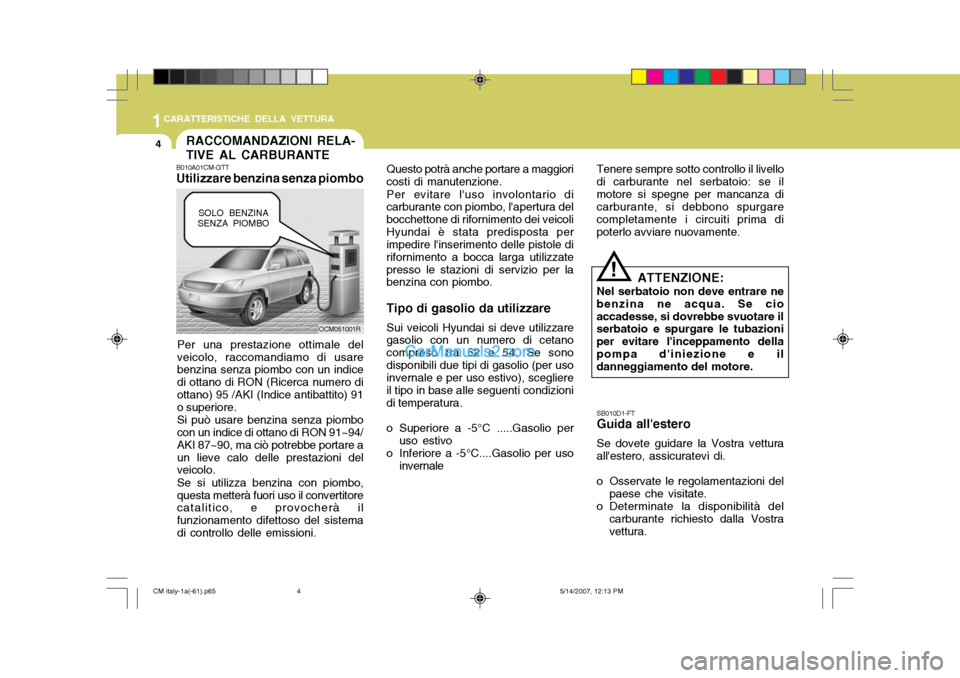

4RACCOMANDAZIONI RELA- TIVE AL CARBURANTE
B010A01CM-GTT Utilizzare benzina senza piombo
Per una prestazione ottimale del veicolo, raccomandiamo di usare benzina senza piombo con un indice di ottano di RON (Ricerca numero diottano) 95 /AKI (Indice antibattito) 91 o superiore. Si può usare benzina senza piombo con un indice di ottano di RON 91~94/ AKI 87~90, ma ciò potrebbe portare aun lieve calo delle prestazioni del veicolo. Se si utilizza benzina con piombo, questa metterà fuori uso il convertitore catalitico, e provocherà il funzionamento difettoso del sistemadi controllo delle emissioni. Questo potrà anche portare a maggioricosti di manutenzione. Per evitare l'uso involontario di carburante con piombo, l'apertura del bocchettone di rifornimento dei veicoliHyundai è stata predisposta per impedire l'inserimento delle pistole di rifornimento a bocca larga utilizzatepresso le stazioni di servizio per la benzina con piombo. Tipo di gasolio da utilizzare Sui veicoli Hyundai si deve utilizzare gasolio con un numero di cetano compreso tra 52 e 54. Se sonodisponibili due tipi di gasolio (per uso invernale e per uso estivo), scegliere il tipo in base alle seguenti condizionidi temperatura.
o Superiore a -5°C .....Gasolio per uso estivo
o Inferiore a -5°C....Gasolio per uso invernale Tenere sempre sotto controllo il livello
di carburante nel serbatoio: se ilmotore si spegne per mancanza di carburante, si debbono spurgare completamente i circuiti prima dipoterlo avviare nuovamente.
SB010D1-FT Guida all'estero Se dovete guidare la Vostra vettura
all'estero, assicuratevi di.
o Osservate le regolamentazioni del paese che visitate.
o Determinate la disponibilità del carburante richiesto dalla Vostra vettura.
!
OCM051001R ATTENZIONE:
Nel serbatoio non deve entrare ne
benzina ne acqua. Se cio accadesse, si dovrebbe svuotare il serbatoio e spurgare le tubazioni per evitare l'inceppamento dellapompa d'iniezione e il danneggiamento del motore.
SOLO BENZINA
SENZA PIOMBO
CM italy-1a(-61).p65 5/14/2007, 12:13 PM
4

1
CARATTERISTICHE DELLA VETTURA

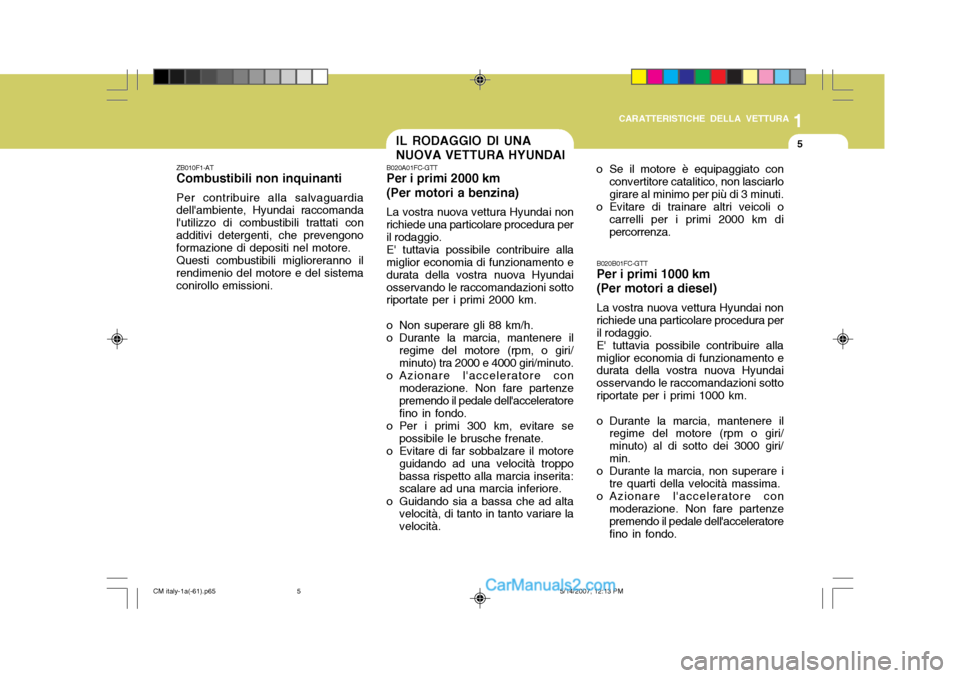

5IL RODAGGIO DI UNA NUOVA VETTURA HYUNDAI
ZB010F1-AT Combustibili non inquinanti Per contribuire alla salvaguardia dell'ambiente, Hyundai raccomanda l'utilizzo di combustibili trattati conadditivi detergenti, che prevengono formazione di depositi nel motore. Questi combustibili miglioreranno il rendimenio del motore e del sistema conirollo emissioni. B020A01FC-GTTPer i primi 2000 km (Per motori a benzina) La vostra nuova vettura Hyundai non
richiede una particolare procedura per il rodaggio.
E' tuttavia possibile contribuire alla
miglior economia di funzionamento edurata della vostra nuova Hyundaiosservando le raccomandazioni sotto riportate per i primi 2000 km.
o Non superare gli 88 km/h.
o Durante la marcia, mantenere il regime del motore (rpm, o giri/ minuto) tra 2000 e 4000 giri/minuto.
o Azionare l'acceleratore con moderazione. Non fare partenzepremendo il pedale dell'acceleratorefino in fondo.
o Per i primi 300 km, evitare se possibile le brusche frenate.
o Evitare di far sobbalzare il motore
guidando ad una velocità troppobassa rispetto alla marcia inserita: scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta velocità, di tanto in tanto variare la velocità. o Se il motore è equipaggiato con
convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o
carrelli per i primi 2000 km dipercorrenza.
B020B01FC-GTT Per i primi 1000 km (Per motori a diesel) La vostra nuova vettura Hyundai non richiede una particolare procedura peril rodaggio.E' tuttavia possibile contribuire allamiglior economia di funzionamento e durata della vostra nuova Hyundai osservando le raccomandazioni sottoriportate per i primi 1000 km.
o Durante la marcia, mantenere il regime del motore (rpm o giri/ minuto) al di sotto dei 3000 giri/min.
o Durante la marcia, non superare i tre quarti della velocità massima.
o Azionare l'acceleratore con
moderazione. Non fare partenzepremendo il pedale dell'acceleratore fino in fondo.
CM italy-1a(-61).p65 5/14/2007, 12:13 PM
5

1CARATTERISTICHE DELLA VETTURA

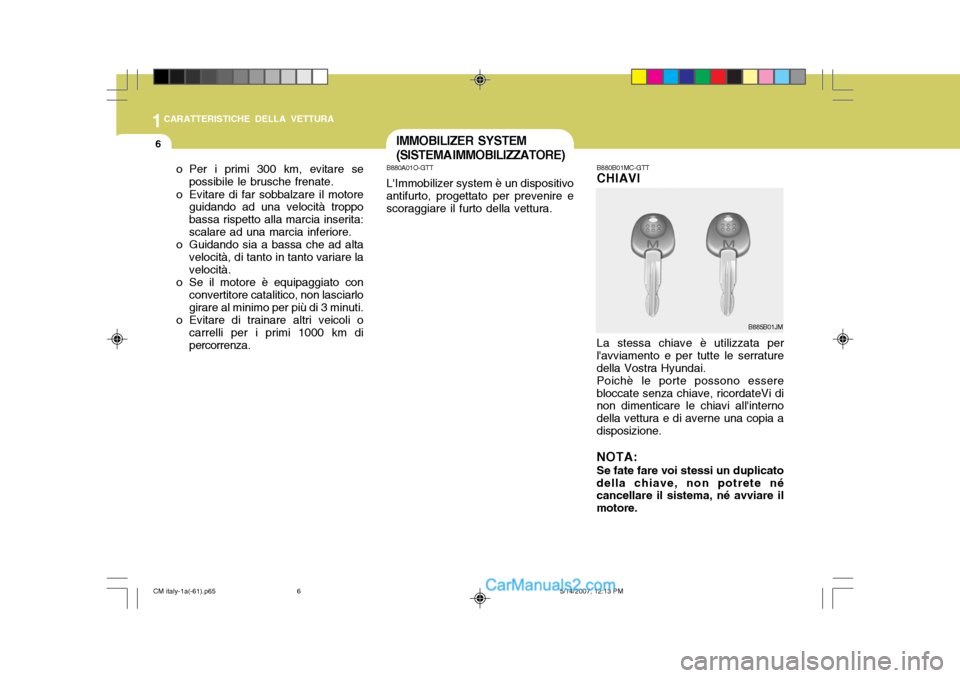

6IMMOBILIZER SYSTEM (SISTEMA IMMOBILIZZATORE)
o Per i primi 300 km, evitare se possibile le brusche frenate.
o Evitare di far sobbalzare il motore guidando ad una velocità troppo bassa rispetto alla marcia inserita:scalare ad una marcia inferiore.
o Guidando sia a bassa che ad alta velocità, di tanto in tanto variare la velocità.
o Se il motore è equipaggiato con convertitore catalitico, non lasciarlogirare al minimo per più di 3 minuti.
o Evitare di trainare altri veicoli o carrelli per i primi 1000 km di percorrenza. B880A01O-GTT L'Immobilizer system è un dispositivo antifurto, progettato per prevenire e scoraggiare il furto della vettura.
B880B01MC-GTT CHIAVI La stessa chiave è utilizzata per
l'avviamento e per tutte le serrature della Vostra Hyundai. Poichè le porte possono essere
bloccate senza chiave, ricordateVi di non dimenticare le chiavi all'interno della vettura e di averne una copia adisposizione. NOTA:
Se fate fare voi stessi un duplicato
della chiave, non potrete né cancellare il sistema, né avviare il motore. B885B01JM
CM italy-1a(-61).p65
5/14/2007, 12:13 PM
6

1
CARATTERISTICHE DELLA VETTURA
7
OMC025002
ATTENZIONE:
Per avviare il motore, non utilizzate la chiave per l'avviamento tenendoattaccata a questa l'altra chiave con il dispositivo immobilizzatore. Altrimenti, il motore potrebbe nonavviarsi oppure potrebbe spegnersi subito dopo essersi avviato. Tenete ogni chiave separata dalle altre, per evitare funzionamenti difettosi dopo che sarete entrati in possesso del vostro nuovo veicolo.
! Per motivi di sicurezza, una volta preso in consegna il vostro nuovoveicolo, raccomandiamo di separare il cartellino con il codice numerico dalle chiavi. Inoltre, la Hyundai non potràfornire i codici numerici delle chiavi per ovvie ragioni di sicurezza. Se doveste necessitare di altre copie delle chiavi, o qualora doveste perdere le chiavi in vostro possesso, la vostra concessionaria autorizzata Hyundaipotrà farvi dei duplicati delle chiavi se sarete in grado di fornire il codice numerico corrispondente e la chiaveprincipale.

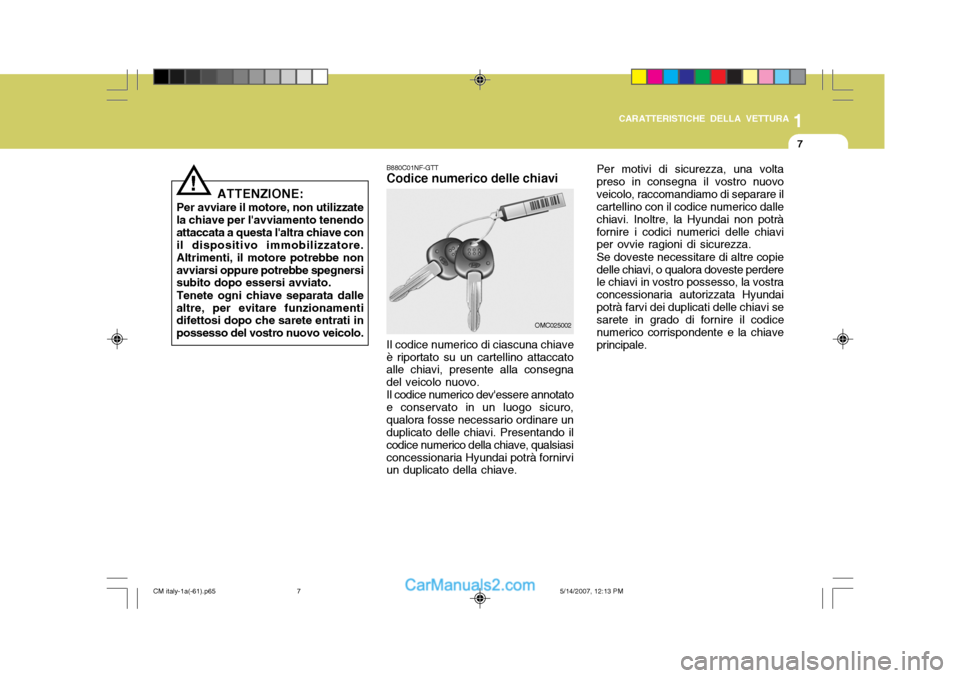

B880C01NF-GTT Codice numerico delle chiavi Il codice numerico di ciascuna chiave
è riportato su un cartellino attaccato alle chiavi, presente alla consegna del veicolo nuovo. Il codice numerico dev'essere annotato
e conservato in un luogo sicuro,qualora fosse necessario ordinare un duplicato delle chiavi. Presentando il codice numerico della chiave, qualsiasiconcessionaria Hyundai potrà fornirvi un duplicato della chiave.
CM italy-1a(-61).p65 5/14/2007, 12:13 PM
7

1CARATTERISTICHE DELLA VETTURA
8

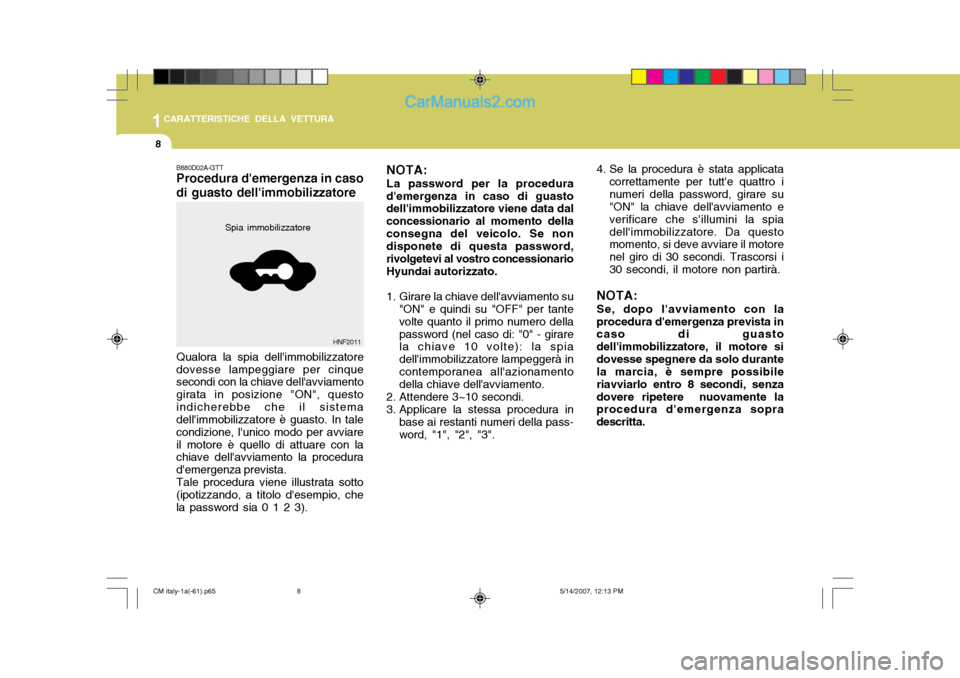

B880D02A-GTT Procedura d'emergenza in caso di guasto dell'immobilizzatore
HNF2011NOTA:
La password per la procedura
d'emergenza in caso di guasto dell'immobilizzatore viene data dal concessionario al momento dellaconsegna del veicolo. Se non disponete di questa password, rivolgetevi al vostro concessionarioHyundai autorizzato.
1. Girare la chiave dell'avviamento su "ON" e quindi su "OFF" per tante volte quanto il primo numero dellapassword (nel caso di: "0" - girare la chiave 10 volte): la spia dell'immobilizzatore lampeggerà incontemporanea all'azionamento della chiave dell'avviamento.
2. Attendere 3~10 secondi.
3. Applicare la stessa procedura in base ai restanti numeri della pass-word, "1", "2", "3". 4. Se la procedura è stata applicata
correttamente per tutt'e quattro inumeri della password, girare su "ON" la chiave dell'avviamento e verificare che s'illumini la spiadell'immobilizzatore. Da questo momento, si deve avviare il motore nel giro di 30 secondi. Trascorsi i30 secondi, il motore non partirà.
NOTA: Se, dopo l'avviamento con la
procedura d'emergenza prevista in caso di guasto dell'immobilizzatore, il motore sidovesse spegnere da solo durante la marcia, è sempre possibile riavviarlo entro 8 secondi, senzadovere ripetere nuovamente la procedura d'emergenza sopra descritta.
Qualora la spia dell'immobilizzatoredovesse lampeggiare per cinque secondi con la chiave dell'avviamento girata in posizione "ON", questoindicherebbe che il sistema dell'immobilizzatore è guasto. In tale condizione, l'unico modo per avviareil motore è quello di attuare con la chiave dell'avviamento la procedura d'emergenza prevista.Tale procedura viene illustrata sotto(ipotizzando, a titolo d'esempio, chela password sia 0 1 2 3). Spia immobilizzatore
CM italy-1a(-61).p65
5/14/2007, 12:13 PM
8

1
CARATTERISTICHE DELLA VETTURA

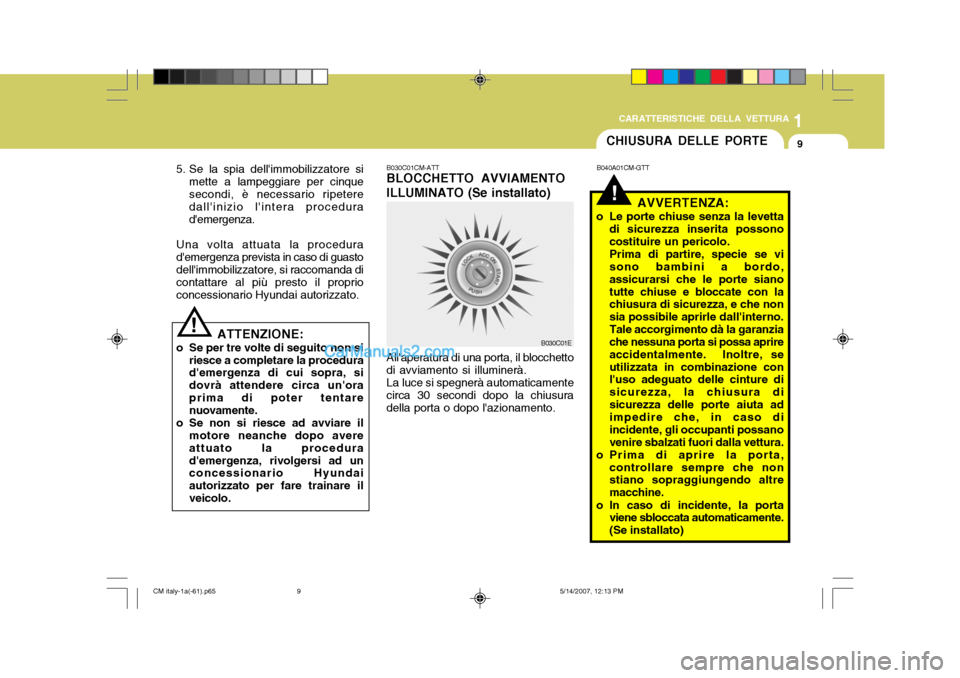

9CHIUSURA DELLE PORTE
!
B030C01CM-ATT BLOCCHETTO AVVIAMENTO ILLUMINATO (Se installato) B040A01CM-GTT
AVVERTENZA:
o Le porte chiuse senza la levetta di sicurezza inserita possono costituire un pericolo. Prima di partire, specie se vi sono bambini a bordo, assicurarsi che le porte sianotutte chiuse e bloccate con la chiusura di sicurezza, e che non sia possibile aprirle dall'interno.Tale accorgimento dà la garanzia che nessuna porta si possa aprire accidentalmente. Inoltre, seutilizzata in combinazione con l'uso adeguato delle cinture di sicurezza, la chiusura disicurezza delle porte aiuta ad impedire che, in caso di incidente, gli occupanti possanovenire sbalzati fuori dalla vettura.
o Prima di aprire la porta, controllare sempre che non stiano sopraggiungendo altre macchine.
o In caso di incidente, la porta viene sbloccata automaticamente.(Se installato)
B030C01E
All'aperatura di una porta, il blocchetto
di avviamento si illuminerà.
La luce si spegnerà automaticamente
circa 30 secondi dopo la chiusuradella porta o dopo l'azionamento.
5. Se la spia dell'immobilizzatore si
mette a lampeggiare per cinquesecondi, è necessario ripetere dall'inizio l'intera procedura d'emergenza.
Una volta attuata la procedurad'emergenza prevista in caso di guasto dell'immobilizzatore, si raccomanda di contattare al più presto il proprioconcessionario Hyundai autorizzato.
! ATTENZIONE:
o Se per tre volte di seguito non si riesce a completare la procedura d'emergenza di cui sopra, si dovrà attendere circa un'oraprima di poter tentare nuovamente.
o Se non si riesce ad avviare il motore neanche dopo avere attuato la procedurad'emergenza, rivolgersi ad un concessionario Hyundai autorizzato per fare trainare ilveicolo.
CM italy-1a(-61).p65 5/14/2007, 12:13 PM
9
