Hyundai Santa Fe 2007 Ägarmanual (in Swedish)

1
BESKRIVNING AV BILENS FUNKTIONER
81
VIKTIGT:
o Placera lastbågarna i lämpligt läge innan du börjar lasta.
o Om bilen har taklucka måste du se till att lasten inte hindrar öppning eller stängning av luckan.
o Var försiktig så att inte lasten skadar taket. Låt aldrig någon delav taklasten sticka ut framför, bakom eller på sidorna av bilen.
!
TAKBÅGAR
B630A01CM-GDT (om så utrustad) ➀ Takbågar
➁ Lastbågar
Om bilen har takbågar kan du lasta på taket, men då måste du först komplettera med lastbågar. Alla auktoriseradeHyundai-återförsäljare kan hjälpa dig med den utrustning du behöver. Lyft låsspärren, flytta lastbågen tillönskat läge och lås spärren igen.
OCM052135L B635A01CM-GDT Flytta främre lasthållarenOCM052135L-D
Vid behov går det att flytta främre lasthållaren framåt. Ta bort listen, skruva ur stoppet och skjut fram lasthållaren. Sätt tillbaka skruven och listen. OBS: För att undvika vindbrus, sätt lasthållaren så långt bak som möjligt när den inte används.

1BESKRIVNING AV BILENS FUNKTIONER
82
B560A01CM-GDT
Lyft spaken på sidan om förarsätet. OBS: Om tankluckan inte öppnas p.g.a. isbildning, knacka och tryck försiktigtpå locket för att lossa det. Bryt inte. Om nödvändigt tina upp isen med hetvatten (använd inte kylarglykol). INIFRÅN ÖPPNINGSBAR TANKLUCKA
OCM052014
HÖGT MONTERAT BROMSLJUS
B550A01A-GDT (om så utrustad) De högt placerade bromsljusen är en säkerhetsdetalj. De kan vara monteradei bakrutan.
OCM055027
100 kg
JÄMNT FÖRDELAT
TAKBÅGAR
! VARNING:
o Fördela taklasten så mycket som möjligt och se till att den är ordentligt fastsatt.
o Bilen får högre tyngdpunkt med
last på taket. Undvik därför snabbastarter, hastiga inbromsningar och häftig kurvtagning eftersom det ärlätt att tappa kontroll over bilen.
o Kör sakta och ta kurvorna försiktigt när du kör med last på taket.Sidvind eller passerande bilar kan orsaka att bilen får oförutsedda kast. Var extra försiktig om dufraktar platta föremål som till exempel skivmaterial eller madrasser. Vinden kan slita losstaklasten och orsaka skador.
o När du kör med last på taket ska du
med jämna mellanrum kontrolleraatt allt sitter riktigt fast så att inte något flyger av och skadar andra trafikanter.

1
BESKRIVNING AV BILENS FUNKTIONER
83

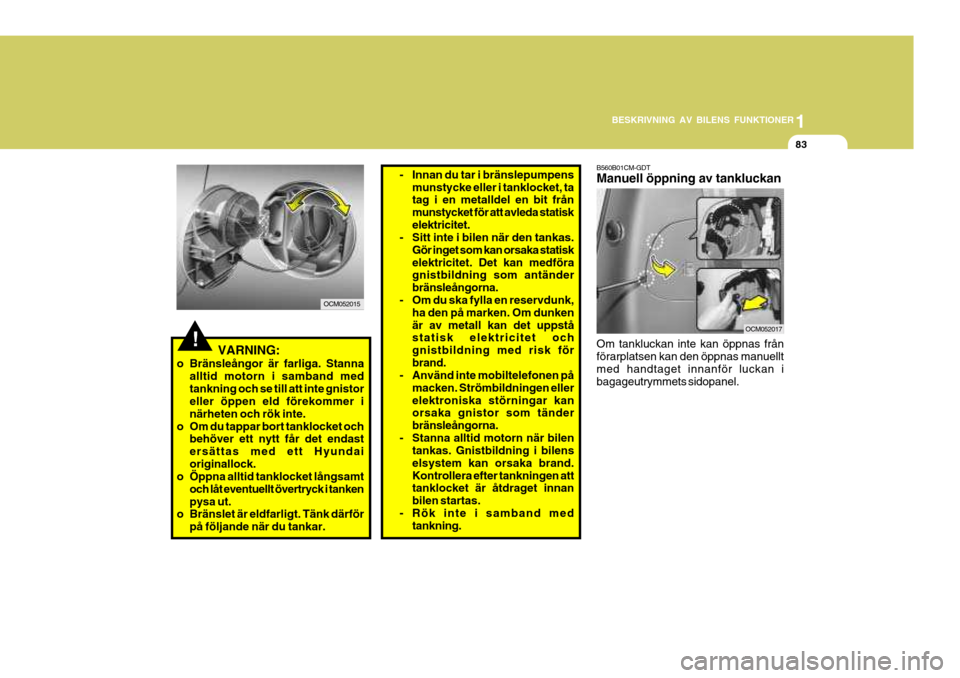

B560B01CM-GDT Manuell öppning av tankluckan
OCM052017
Om tankluckan inte kan öppnas från förarplatsen kan den öppnas manuelltmed handtaget innanför luckan i bagageutrymmets sidopanel.
OCM052015
! VARNING:
o Bränsleångor är farliga. Stanna alltid motorn i samband med tankning och se till att inte gnistor eller öppen eld förekommer i närheten och rök inte.
o Om du tappar bort tanklocket och behöver ett nytt får det endastersättas med ett Hyundaioriginallock.
o Öppna alltid tanklocket långsamt
och låt eventuellt övertryck i tankenpysa ut.
o Bränslet är eldfarligt. Tänk därför
på följande när du tankar. - Innan du tar i bränslepumpens
munstycke eller i tanklocket, ta tag i en metalldel en bit från munstycket för att avleda statiskelektricitet.
- Sitt inte i bilen när den tankas.
Gör inget som kan orsaka statiskelektricitet. Det kan medföra gnistbildning som antänder bränsleångorna.
- Om du ska fylla en reservdunk, ha den på marken. Om dunkenär av metall kan det uppstå statisk elektricitet och gnistbildning med risk förbrand.
- Använd inte mobiltelefonen på
macken. Strömbildningen ellerelektroniska störningar kan orsaka gnistor som tänder bränsleångorna.
- Stanna alltid motorn när bilen tankas. Gnistbildning i bilenselsystem kan orsaka brand.Kontrollera efter tankningen att tanklocket är åtdraget innan bilen startas.
- Rök inte i samband med tankning.

1BESKRIVNING AV BILENS FUNKTIONER
84SOLSKYDD
B580A01CM-GDT
Solskydden kan även vinklas ut mot sidorutorna. En biljetthållare finns på förarens solskydd. Passagerarsidans skydd har spegel på baksidan. OBS: På baksidan av solskyddet finns in-formation om det passiva säkerhetssystemet (SRS).
OCM052124
!VARNING:
Solskydden får inte vara i ett sådant läge att de skymmer sikten för föraren.
!
Stäng motorhuven sakta och kontrollera sedan att den verkligen är fastlåst.
VARNING:
o Kontrollera noga att huven är låst innan du kör iväg. Annars finns risk att den blåser upp och skymmer sikten helt.
o Flytta/kör inte bilen med huven
öppen. Du har ingen sikt och huvenkan falla ner.
OCM051026L
ÖPPNING AV MOTORHUVEN
2. Tryck säkerhetsspärren åt sidan och lyft huven.
3. Lyft upp för hand. B570A01HP-GDT
1. Dra ut spaken för att frigöra huven.
OCM052018
OCM052019

1
BESKRIVNING AV BILENS FUNKTIONER
85
B580C01LZ-ADT Biljetthållare
OCM052125
Biljetthållaren finns på solskyddets ovansida.
B580C01JM-ADT Breddare för solskydden Breddaren kan användas när solskyddet är utvikt mot sidorutan.
B580C01O B580B02Y-ADT Make-up spegel med belysning (om så utrustad)
OCM052126
När locket över make-up spegeln öppnas tänds lampan vid spegeln under förutsättning av att startnyckeln är i läge "ON".

1BESKRIVNING AV BILENS FUNKTIONER
86
B611A01Y-ADTFÖRVARINGSBOX I BAKRE MITTARMSTÖD
Baksätets mittre armstöd kan fällas in i ryggstödet.
OCM052035
SIGNALHORN
B610A01A-GDT
Tryck på rattcentrum för att signalera.
OCM052052
FRAMDÖRRENS VARNINGSLJUS
B620A01S-ADT
En röd lampa tänds når en framdörr öppnas. Den ger ljus och varnar förbipasserande.
OCM051027L

1
BESKRIVNING AV BILENS FUNKTIONER
87
!
!
VIKTIGT:
Efter att du justerat ratten ska du försöka röra den uppåt/nedåt för att kontrollera att den är spärrad i önskatläge.
VARNING:
Justera aldrig ratten under körning.Du kan förlora kontrollen över bilen.
INSTÄLLNING AV RATTEN
B600A02NF-ADT Typ Fällbar
OCM052050
Justera höjden så här:
1. Drag spaken mot dig för att frikoppla ratten.
2. Håll spaken kvar medan du justerar ratten.
3. Släpp spaken för att låsa fast ratten.
B600B01NF-GDT Ratt justerbar i höjd- och längsled (om så utrustad) Justera höjden så här:
1. Tryck spaken nedåt för att frigöra
ratten.
2. Justera i höjd och längsled.
3. Spärra ratten i önskat läge genom att
trycka upp spaken hårt. OCM052051

1BESKRIVNING AV BILENS FUNKTIONER
88
B660B01NF-GDT Ställ in önskad hastighet så här:
1. Tryck in ON/OFF-knappen. "CRUISE"-indikeringslampan tänds på instrumenttavlan. Systemet är nu aktiverat.
2. Accelerera till önskad hastighet över 40 km/tim.
OCM051029L
FARTHÅLLARE
B660A02S-GDT (om så utrustad) Farthållaren håller hastigheten konstant exempelvis vid körning på motorväg.Den kan användas över 40 km/h. OBS: Farthållaren bör inte användas i halt väglag, kraftigt regn eller andra svåra väderförhållanden och inte heller i tät trafik.HÖJDINSTÄLLNING AV STRÅLKASTARNA
B340G01Y-GDT
Strålkastarnas inställning ska justeras efter antalet passagerare och/eller last i bilen. Rätt inställning ger effektiv ljusbild på vägbanan och bländar inte mötandetrafikanter. Se tabellen i nästa spalt.
OCM051028L
Antal åkande eller last Inställning
Endast förare Förare + passagerare fram Förare + 4 passagerare Förare + 4 passagerare + fulllast i bagageutrymmet eller lätt släp kopplat. Förare + full last i bagageutrymmeteller tungt släp kopplat. 0
1 2
3 0

1
BESKRIVNING AV BILENS FUNKTIONER
89

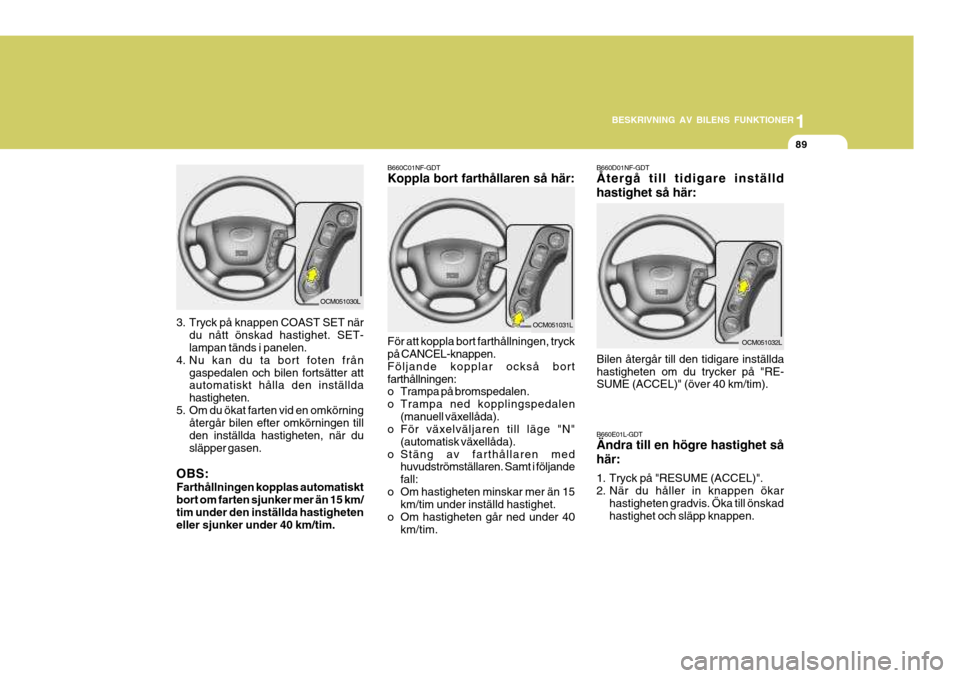

B660D01NF-GDT Återgå till tidigare inställd hastighet så här:
Bilen återgår till den tidigare inställda hastigheten om du trycker på "RE- SUME (ACCEL)" (över 40 km/tim).
B660E01L-GDT Ändra till en högre hastighet så här:
1. Tryck på "RESUME (ACCEL)".
2. När du håller in knappen ökar hastigheten gradvis. Öka till önskad hastighet och släpp knappen.
OCM051032L
3. Tryck på knappen COAST SET närdu nått önskad hastighet. SET- lampan tänds i panelen.
4. Nu kan du ta bort foten från
gaspedalen och bilen fortsätter attautomatiskt hålla den inställda hastigheten.
5. Om du ökat farten vid en omkörning återgår bilen efter omkörningen tillden inställda hastigheten, när dusläpper gasen.
OBS: Farthållningen kopplas automatiskt bort om farten sjunker mer än 15 km/tim under den inställda hastigheten eller sjunker under 40 km/tim.
OCM051030L
För att koppla bort farthållningen, tryck på CANCEL-knappen. Följande kopplar också bortfarthållningen:
o Trampa på bromspedalen.
o Trampa ned kopplingspedalen (manuell växellåda).
o För växelväljaren till läge "N"
(automatisk växellåda).
o Stäng av farthållaren med huvudströmställaren. Samt i följandefall:
o Om hastigheten minskar mer än 15 km/tim under inställd hastighet.
o Om hastigheten går ned under 40
km/tim.
B660C01NF-GDT Koppla bort farthållaren så här:
OCM051031L

1BESKRIVNING AV BILENS FUNKTIONER
90

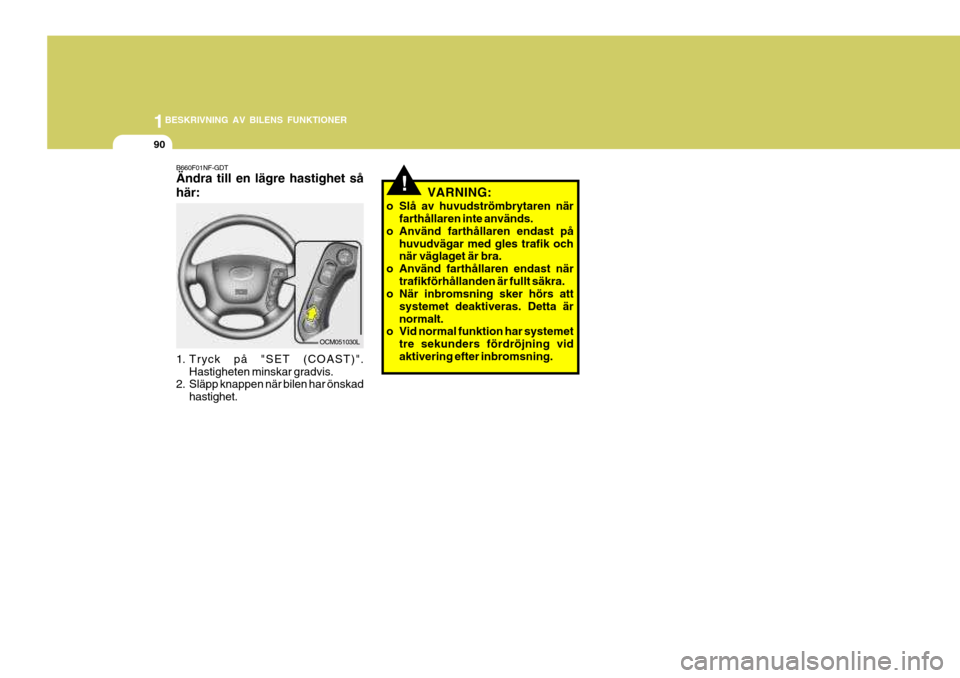

!VARNING:
o Slå av huvudströmbrytaren när farthållaren inte används.
o Använd farthållaren endast på huvudvägar med gles trafik och när väglaget är bra.
o Använd farthållaren endast när trafikförhållanden är fullt säkra.
o När inbromsning sker hörs att
systemet deaktiveras. Detta är normalt.
o Vid normal funktion har systemet
tre sekunders fördröjning vidaktivering efter inbromsning.
B660F01NF-GDT Ändra till en lägre hastighet så här:
1. Tryck på "SET (COAST)". Hastigheten minskar gradvis.
2. Släpp knappen när bilen har önskad
hastighet.
OCM051030L
