BESKRIVNING AV BILENS FUNKTIONER
91
1
BESKRIVNING AV BILENS FUNKTIONER
91
B710A01TB-GDT
1. Defrostermunstycken för sidorutorna
2. Sidoventilationsmunstycken
3. Defrostermunstycken för vindrutan

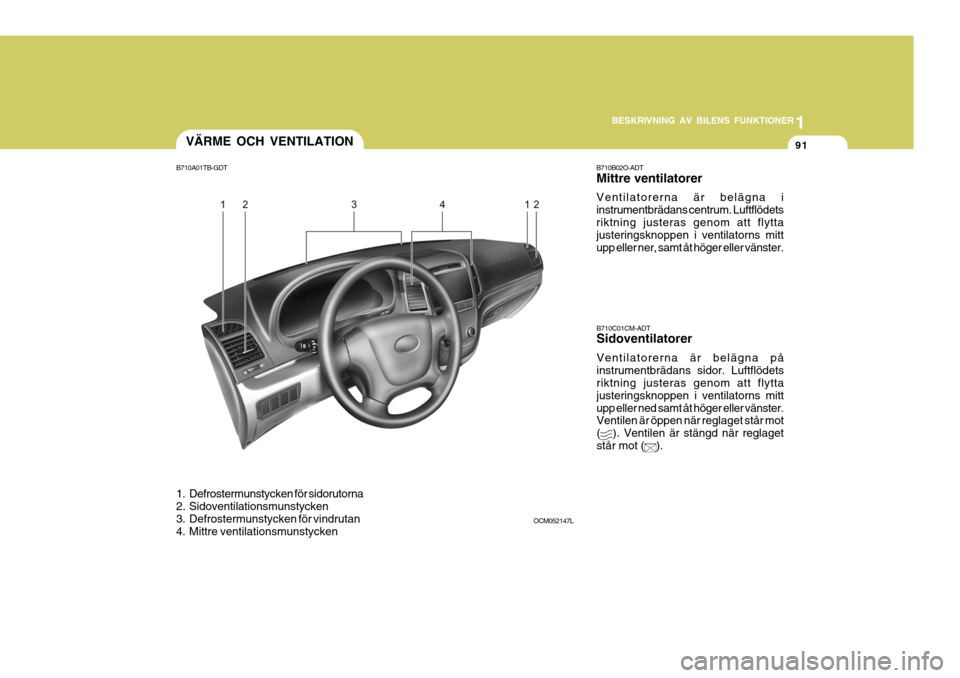

4. Mittre ventilationsmunstycken VÄRME OCH VENTILATION
OCM052147LB710B02O-ADT Mittre ventilatorer Ventilatorerna är belägna i instrumentbrädans centrum. Luftflödetsriktning justeras genom att flytta justeringsknoppen i ventilatorns mitt upp eller ner, samt åt höger eller vänster.
B710C01CM-ADT Sidoventilatorer Ventilatorerna är belägna på instrumentbrädans sidor. Luftflödets riktning justeras genom att flytta justeringsknoppen i ventilatorns mittupp eller ned samt åt höger eller vänster. Ventilen är öppen när reglaget står mot (
). Ventilen är stängd när reglaget
står mot (
).

1BESKRIVNING AV BILENS FUNKTIONER
92VÄRME- OCH VENTILA- TIONSREGLAGE

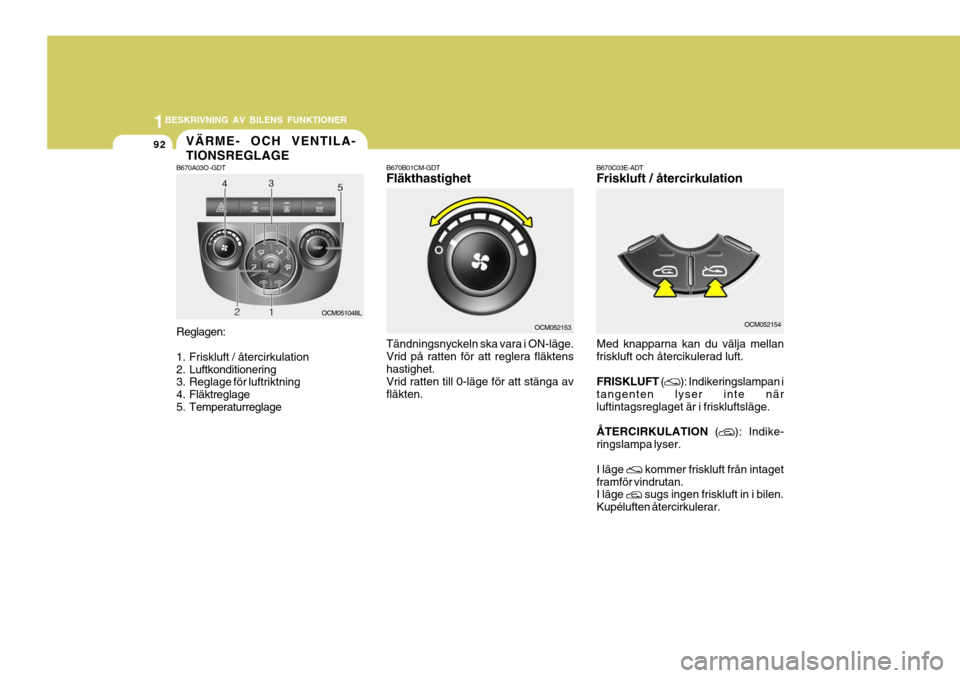

B670A03O -GDT Reglagen:
1. Friskluft / återcirkulation
2. Luftkonditionering
3. Reglage för luftriktning
4. Fläktreglage
5. Temperaturreglage B670B01CM-GDT Fläkthastighet Tändningsnyckeln ska vara i ON-läge. Vrid på ratten för att reglera fläktenshastighet. Vrid ratten till 0-läge för att stänga av fläkten.
B670C03E-ADT Friskluft / återcirkulation
Med knapparna kan du välja mellan friskluft och återcikulerad luft. FRISKLUFT (
): Indikeringslampan i
tangenten lyser inte när luftintagsreglaget är i friskluftsläge. ÅTERCIRKULATION (
): Indike-
ringslampa lyser. I läge
kommer friskluft från intaget
framför vindrutan. I läge
sugs ingen friskluft in i bilen.
Kupéluften återcirkulerar.
OCM051048L
OCM052153
OCM052154

1
BESKRIVNING AV BILENS FUNKTIONER
93
1
BESKRIVNING AV BILENS FUNKTIONER
93
OBS: Ha inte inställt på återcirkulation (
)någon längre stund. Luftkvalitén
försämras och det kan bildas imma på rutorna. Om du dessutom har luftkonditioneringen inkopplad i kombination med (
) kan luften bli

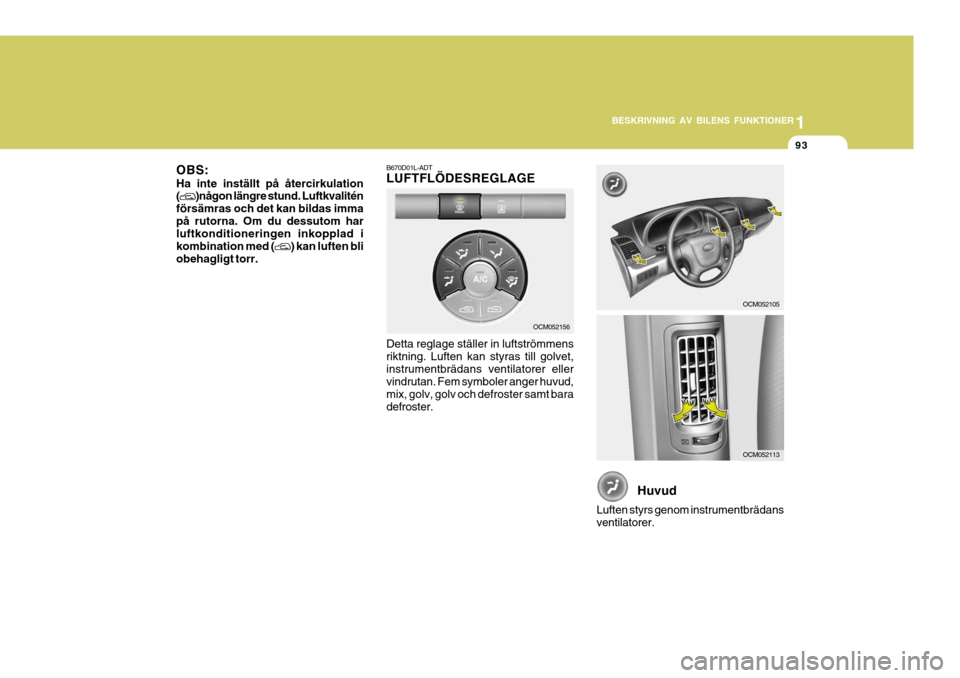

obehagligt torr. B670D01L-ADT LUFTFLÖDESREGLAGE Detta reglage ställer in luftströmmens riktning. Luften kan styras till golvet,instrumentbrädans ventilatorer eller vindrutan. Fem symboler anger huvud, mix, golv, golv och defroster samt baradefroster.
OCM052156
Huvud
Luften styrs genom instrumentbrädans ventilatorer.
OCM052105
OCM052113

1BESKRIVNING AV BILENS FUNKTIONER
94

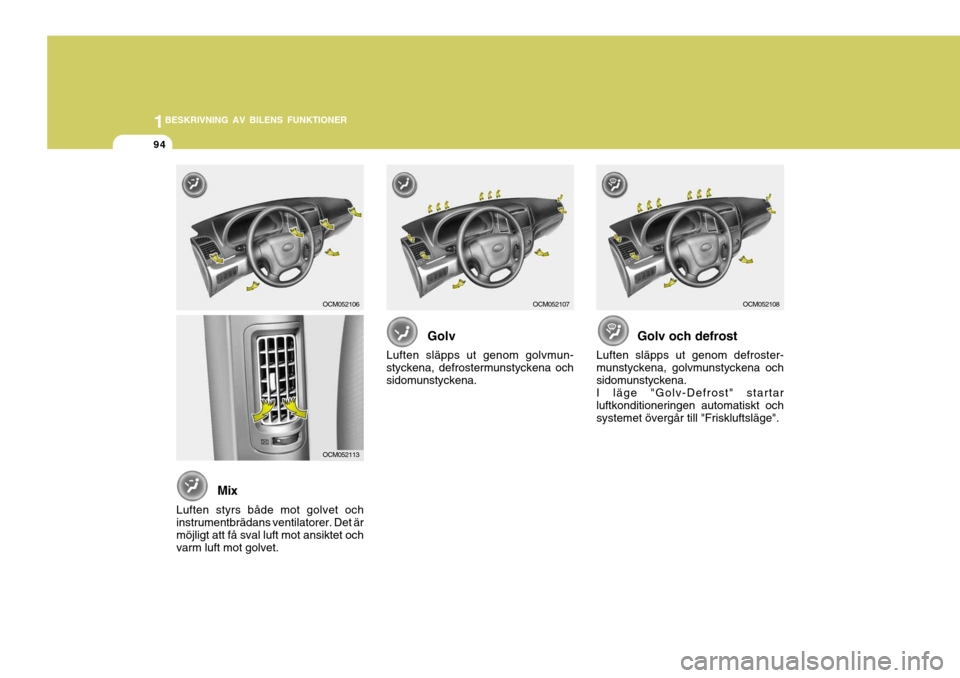

Mix
Luften styrs både mot golvet och instrumentbrädans ventilatorer. Det är möjligt att få sval luft mot ansiktet ochvarm luft mot golvet.
OCM052106
OCM052113 Golv
Luften släpps ut genom golvmun- styckena, defrostermunstyckena ochsidomunstyckena.
OCM052107
Golv och defrost
Luften släpps ut genom defroster- munstyckena, golvmunstyckena ochsidomunstyckena. I läge "Golv-Defrost" startar luftkonditioneringen automatiskt ochsystemet övergår till "Friskluftsläge".OCM052108

1
BESKRIVNING AV BILENS FUNKTIONER
95
1
BESKRIVNING AV BILENS FUNKTIONER
95
OCM052155 OCM052152

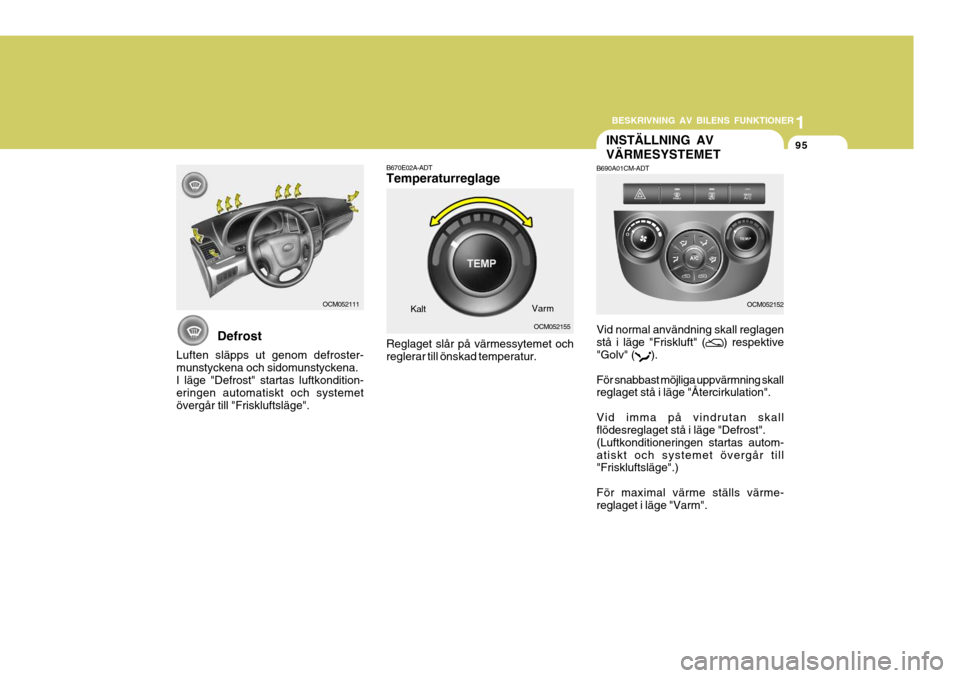

INSTÄLLNING AV VÄRMESYSTEMET
B690A01CM-ADT
Vid normal användning skall reglagen stå i läge "Friskluft" (
) respektive
"Golv" (
).
För snabbast möjliga uppvärmning skall reglaget stå i läge "Återcirkulation". Vid imma på vindrutan skall flödesreglaget stå i läge "Defrost". (Luftkonditioneringen startas autom-atiskt och systemet övergår till "Friskluftsläge".) För maximal värme ställs värme- reglaget i läge "Varm".
B670E02A-ADT Temperaturreglage
Kalt Varm
Reglaget slår på värmessytemet och reglerar till önskad temperatur.
Defrost
Luften släpps ut genom defroster- munstyckena och sidomunstyckena.I läge "Defrost" startas luftkondition- eringen automatiskt och systemet övergår till "Friskluftsläge".
OCM052111

1BESKRIVNING AV BILENS FUNKTIONER
96
OCM051035LOCM051040L
OCM051037L

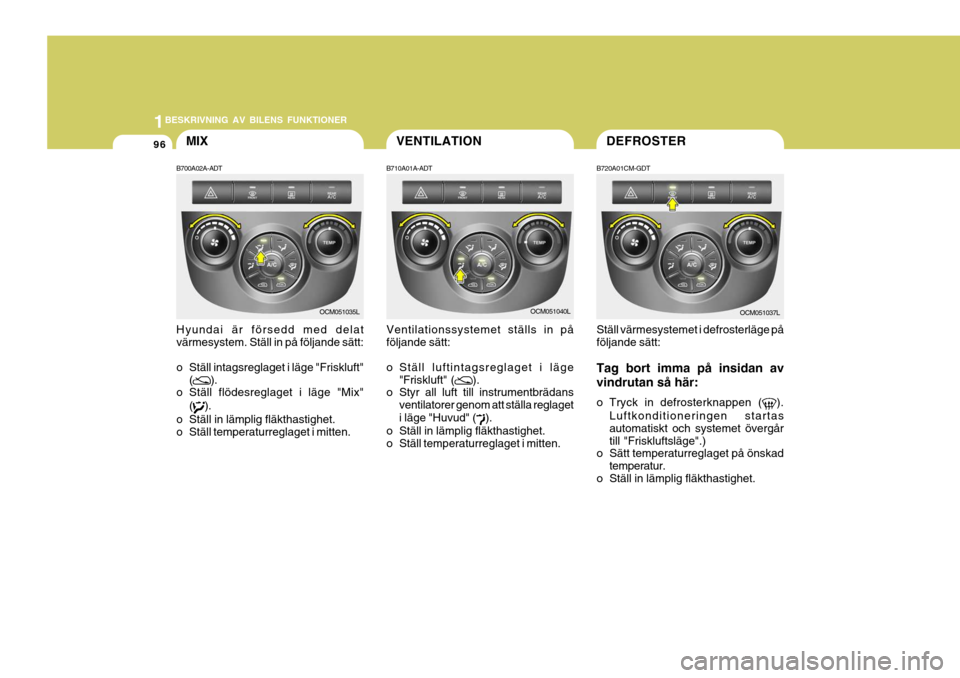

Ventilationssystemet ställs in på följande sätt:
o Ställ luftintagsreglaget i läge "Friskluft" (
).
o Styr all luft till instrumentbrädans
ventilatorer genom att ställa reglaget i läge "Huvud" (
).
o Ställ in lämplig fläkthastighet.
o Ställ temperaturreglaget i mitten.
DEFROSTERVENTILATIONMIX
B700A02A-ADT B710A01A-ADT B720A01CM-GDT Ställ värmesystemet i defrosterläge på följande sätt: Tag bort imma på insidan av vindrutan så här:
o Tryck in defrosterknappen (
).
Luftkonditioneringen startas automatiskt och systemet övergårtill "Friskluftsläge".)
o Sätt temperaturreglaget på önskad
temperatur.
o Ställ in lämplig fläkthastighet.
Hyundai är försedd med delatvärmesystem. Ställ in på följande sätt:
o Ställ intagsreglaget i läge "Friskluft"
(
).
o Ställ flödesreglaget i läge "Mix"
(
).
o Ställ in lämplig fläkthastighet.
o Ställ temperaturreglaget i mitten.

1
BESKRIVNING AV BILENS FUNKTIONER
97
1
BESKRIVNING AV BILENS FUNKTIONER
97A/C, LUFTKONDITIONERING, MANUELL
B730A01FC-GDT Viktigt
o Vid körning i bilkö bör luftintags- reglaget ställas i läge "Återcirk- ulation" för att undvika avgaser ikupén.
o Friskluften tas in genom grillen.
Kontrollera vintertid att den inte ärigensatt av is och snö.
o För att undvika immbildning på
insidan av vindrutan skall du sättaluftintagsreglaget på friskluft (
)

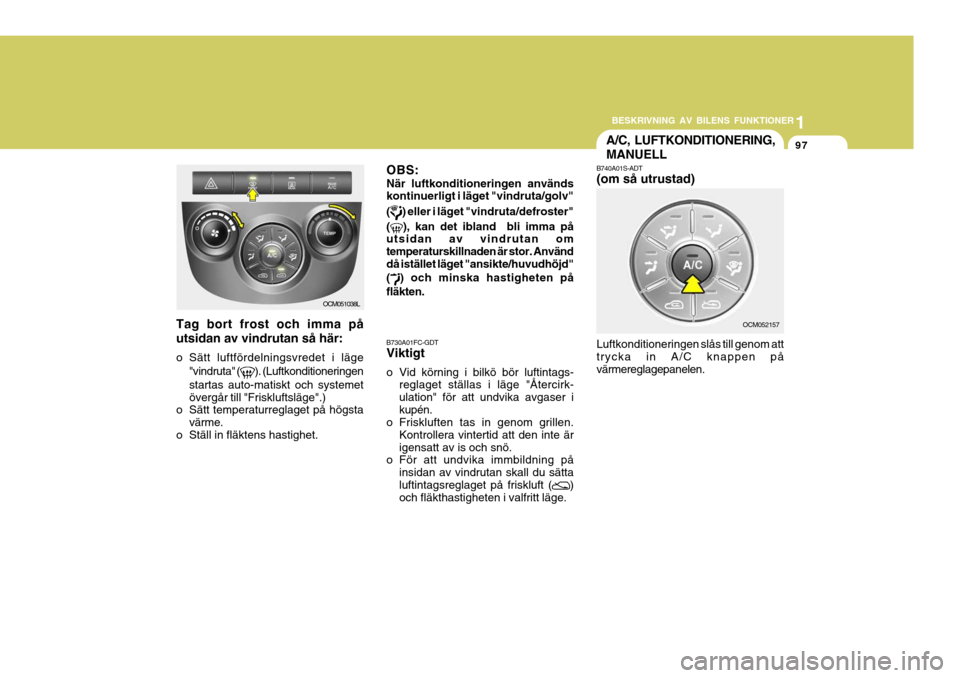

och fläkthastigheten i valfritt läge. B740A01S-ADT (om så utrustad) Luftkonditioneringen slås till genom att trycka in A/C knappen på värmereglagepanelen.
OCM052157
OCM051038L
Tag bort frost och imma på utsidan av vindrutan så här:
o Sätt luftfördelningsvredet i läge "vindruta" (
). (Luftkonditioneringen
startas auto-matiskt och systemet övergår till "Friskluftsläge".)
o Sätt temperaturreglaget på högsta
värme.
o Ställ in fläktens hastighet. OBS: När luftkonditioneringen används kontinuerligt i läget "vindruta/golv" (
) eller i läget "vindruta/defroster"
(
), kan det ibland bli imma på
utsidan av vindrutan om temperaturskillnaden är stor. Använddå istället läget "ansikte/huvudhöjd" (
) och minska hastigheten på
fläkten.

1BESKRIVNING AV BILENS FUNKTIONER
98

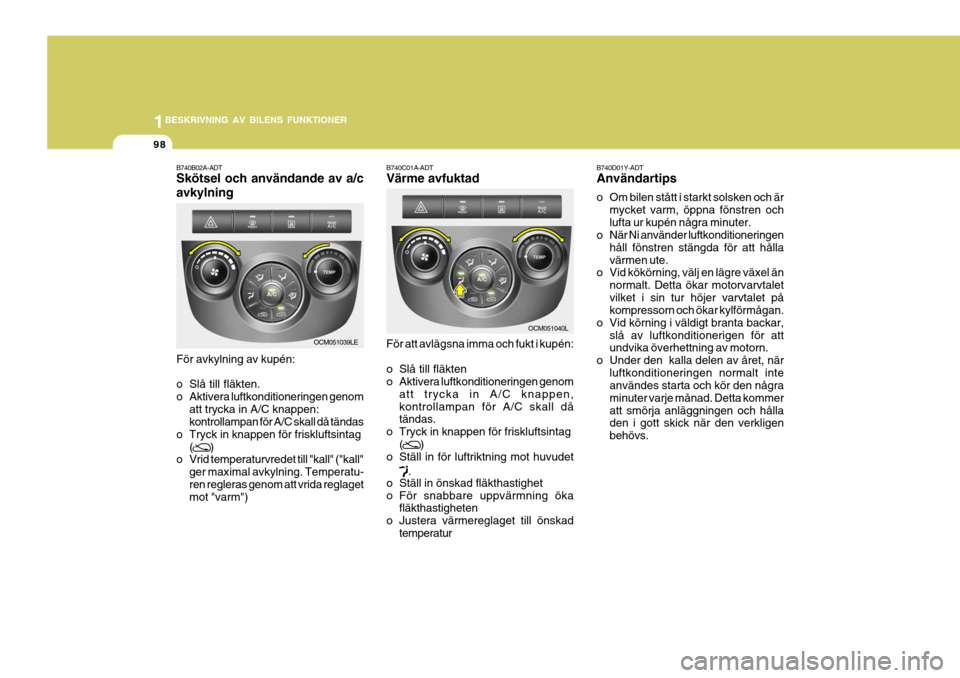

B740B02A-ADT Skötsel och användande av a/c avkylning För avkylning av kupén:
o Slå till fläkten.
o Aktivera luftkonditioneringen genom
att trycka in A/C knappen: kontrollampan för A/C skall då tändas
o Tryck in knappen för friskluftsintag (
)
o Vrid temperaturvredet till "kall" ("kall"
ger maximal avkylning. Temperatu- ren regleras genom att vrida reglaget mot "varm") B740C01A-ADT Värme avfuktad
B740D01Y-ADTAnvändartips
o Om bilen stått i starkt solsken och är
mycket varm, öppna fönstren och lufta ur kupén några minuter.
o När Ni använder luftkonditioneringen
håll fönstren stängda för att hållavärmen ute.
o Vid kökörning, välj en lägre växel än
normalt. Detta ökar motorvarvtaletvilket i sin tur höjer varvtalet på kompressorn och ökar kylförmågan.
o Vid körning i väldigt branta backar, slå av luftkonditionerigen för attundvika överhettning av motorn.
o Under den kalla delen av året, när luftkonditioneringen normalt inteanvändes starta och kör den några minuter varje månad. Detta kommeratt smörja anläggningen och hålla den i gott skick när den verkligen behövs.
OCM051039LE
OCM051040L
För att avlägsna imma och fukt i kupén:
o Slå till fläkten
o Aktivera luftkonditioneringen genom att trycka in A/C knappen, kontrollampan för A/C skall då tändas.
o Tryck in knappen för friskluftsintag (
)
o Ställ in för luftriktning mot huvudet
.
o Ställ in önskad fläkthastighet
o För snabbare uppvärmning öka
fläkthastigheten
o Justera värmereglaget till önskad temperatur

1
BESKRIVNING AV BILENS FUNKTIONER
99
1
BESKRIVNING AV BILENS FUNKTIONER
99AUTOMATISK KLIMATKONTROLL

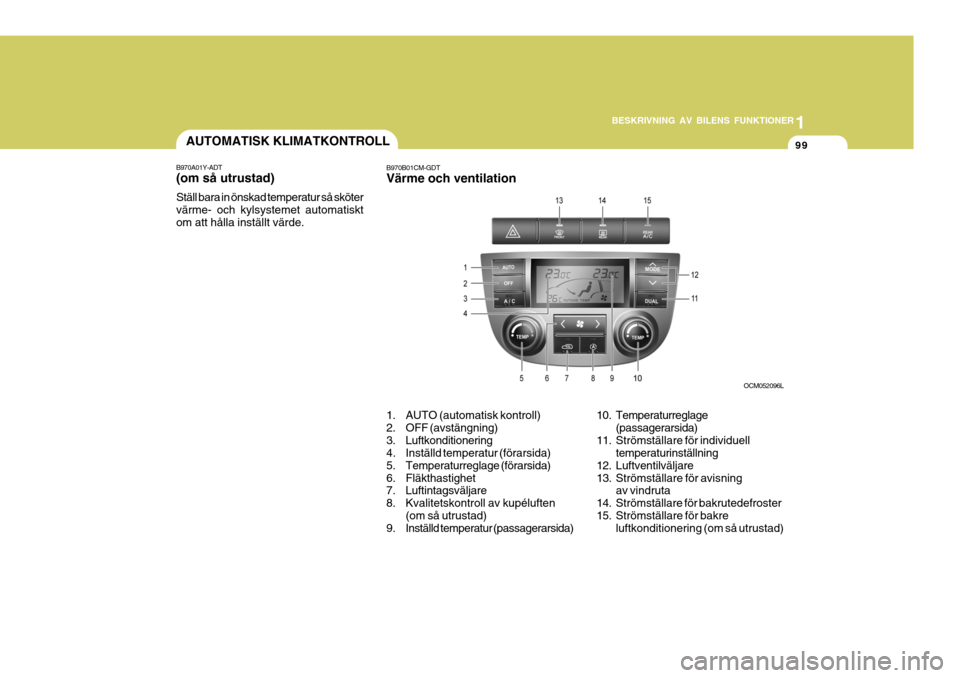

B970A01Y-ADT (om så utrustad) Ställ bara in önskad temperatur så sköter värme- och kylsystemet automatisktom att hålla inställt värde. B970B01CM-GDT Värme och ventilation
OCM052096L
1. AUTO (automatisk kontroll)
2. OFF (avstängning)
3. Luftkonditionering
4. Inställd temperatur (förarsida)
5. Temperaturreglage (förarsida)
6. Fläkthastighet
7. Luftintagsväljare
8. Kvalitetskontroll av kupéluften (om så utrustad)
9. Inställd temperatur (passagerarsida) 10. Temperaturreglage
(passagerarsida)
11. Strömställare för individuell temperaturinställning
12. Luftventilväljare
13. Strömställare för avisning av vindruta
14. Strömställare för bakrutedefroster
15. Strömställare för bakre luftkonditionering (om så utrustad)

1BESKRIVNING AV BILENS FUNKTIONER
100
OBS:
o Om batteriet blivit urladdat ellervarit bortkopplat kommer temperaturangivelsen att visagrader °C. Detta är det normala läget men du kan växla från grader °C till grader°F (Farenheit) på följande sätt: Håll in - och - knapparna samtidigt i 3 sekunder.Panelen visar temperaturen i Celcius eller Fahrenheit (°C

°F
eller °F

°C).

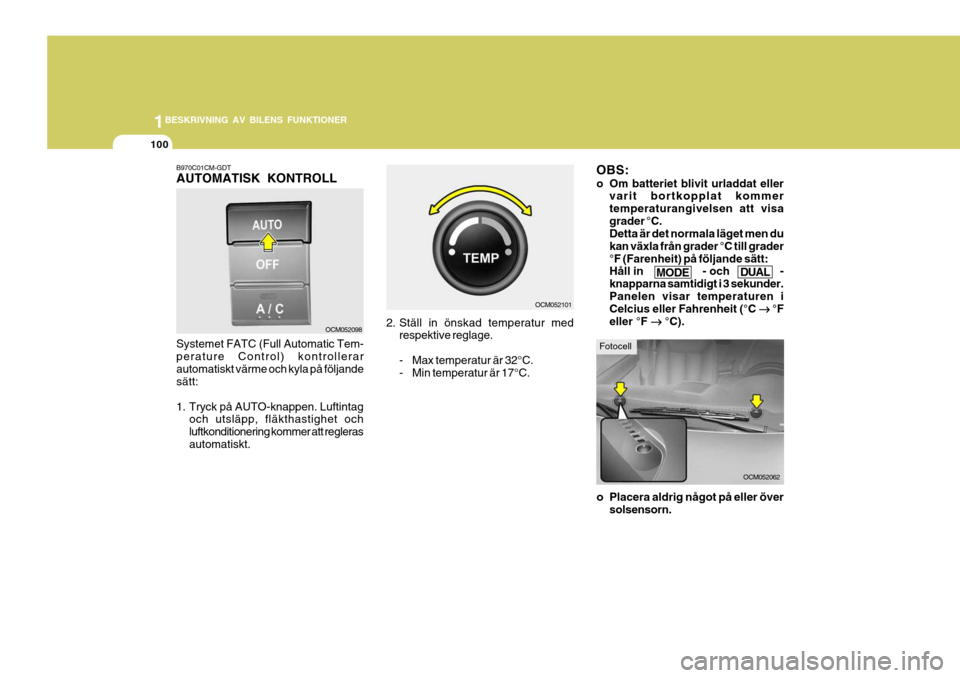

B970C01CM-GDT AUTOMATISK KONTROLL Systemet FATC (Full Automatic Tem- perature Control) kontrollerarautomatiskt värme och kyla på följande sätt:
1. Tryck på AUTO-knappen. Luftintag
och utsläpp, fläkthastighet och luftkonditionering kommer att reglerasautomatiskt. 2. Ställ in önskad temperatur med
respektive reglage.
- Max temperatur är 32°C.
- Min temperatur är 17°C.
OCM052062
OCM052098
OCM052101
MODE
Fotocell
o Placera aldrig något på eller över solsensorn.
DUAL
