Page 221 of 296
4
KORROSIONSSCHUTZ & PFLEGE

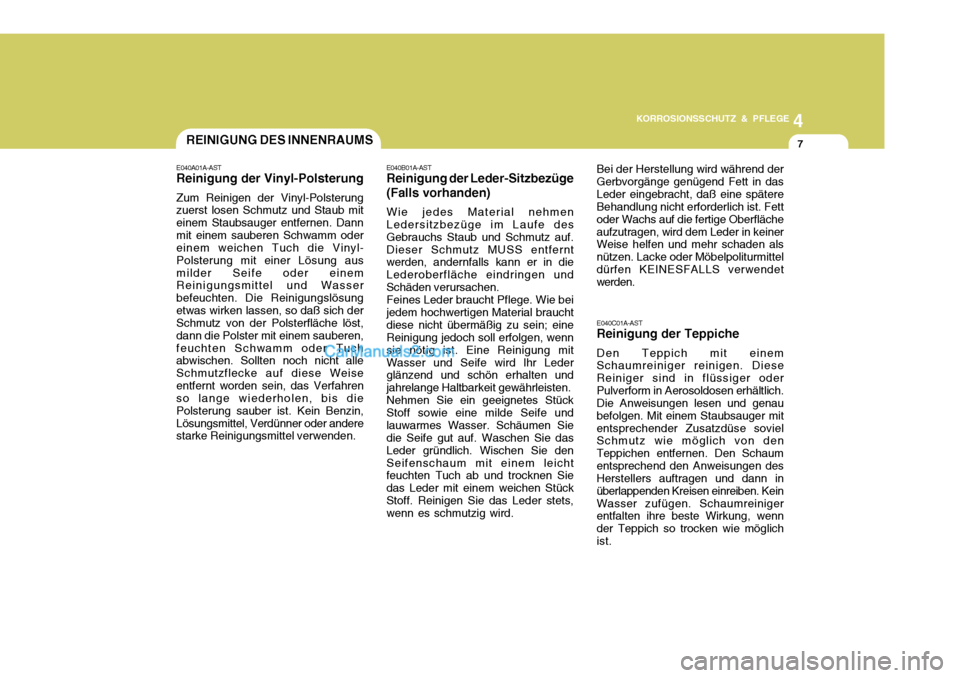

7REINIGUNG DES INNENRAUMS
E040A01A-AST Reinigung der Vinyl-Polsterung Zum Reinigen der Vinyl-Polsterung zuerst losen Schmutz und Staub mit einem Staubsauger entfernen. Dannmit einem sauberen Schwamm oder einem weichen Tuch die Vinyl- Polsterung mit einer Lösung ausmilder Seife oder einem Reinigungsmittel und Wasser befeuchten. Die Reinigungslösungetwas wirken lassen, so daß sich der Schmutz von der Polsterfläche löst, dann die Polster mit einem sauberen,feuchten Schwamm oder Tuch abwischen. Sollten noch nicht alle Schmutzflecke auf diese Weiseentfernt worden sein, das Verfahren so lange wiederholen, bis die Polsterung sauber ist. Kein Benzin,Lösungsmittel, Verdünner oder andere starke Reinigungsmittel verwenden. E040B01A-ASTReinigung der Leder-Sitzbezüge (Falls vorhanden) Wie jedes Material nehmen Ledersitzbezüge im Laufe des Gebrauchs Staub und Schmutz auf.Dieser Schmutz MUSS entfernt werden, andernfalls kann er in die Lederoberfläche eindringen undSchäden verursachen.Feines Leder braucht Pflege. Wie beijedem hochwertigen Material brauchtdiese nicht übermäßig zu sein; eine Reinigung jedoch soll erfolgen, wenn sie nötig ist. Eine Reinigung mitWasser und Seife wird lhr Leder glänzend und schön erhalten und jahrelange Haltbarkeit gewährleisten.Nehmen Sie ein geeignetes StückStoff sowie eine milde Seife undlauwarmes Wasser. Schäumen Sie die Seife gut auf. Waschen Sie das Leder gründlich. Wischen Sie denSeifenschaum mit einem leicht feuchten Tuch ab und trocknen Sie das Leder mit einem weichen StückStoff. Reinigen Sie das Leder stets, wenn es schmutzig wird. Bei der Herstellung wird während der Gerbvorgänge genügend Fett in dasLeder eingebracht, daß eine spätere Behandlung nicht erforderlich ist. Fett oder Wachs auf die fertige Oberflächeaufzutragen, wird dem Leder in keiner Weise helfen und mehr schaden als nützen. Lacke oder Möbelpoliturmitteldürfen KEINESFALLS verwendet werden. E040C01A-AST Reinigung der Teppiche Den Teppich mit einem Schaumreiniger reinigen. Diese Reiniger sind in flüssiger oderPulverform in Aerosoldosen erhältlich. Die Anweisungen lesen und genau befolgen. Mit einem Staubsauger mitentsprechender Zusatzdüse soviel Schmutz wie möglich von den Teppichen entfernen. Den Schaumentsprechend den Anweisungen des Herstellers auftragen und dann in überlappenden Kreisen einreiben. KeinWasser zufügen. Schaumreiniger entfalten ihre beste Wirkung, wenn der Teppich so trocken wie möglichist.

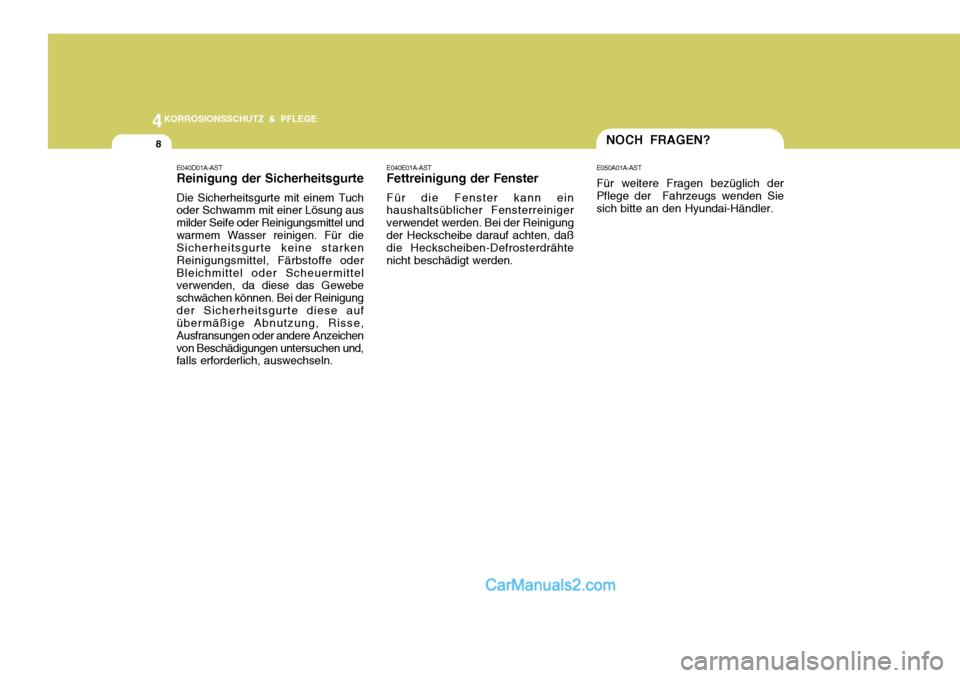

Page 222 of 296
4KORROSIONSSCHUTZ & PFLEGE
8NOCH FRAGEN?
E040D01A-AST Reinigung der Sicherheitsgurte Die Sicherheitsgurte mit einem Tuch oder Schwamm mit einer Lösung aus milder Seife oder Reinigungsmittel undwarmem Wasser reinigen. Für die Sicherheitsgurte keine starken Reinigungsmittel, Färbstoffe oderBleichmittel oder Scheuermittel verwenden, da diese das Gewebe schwächen können. Bei der Reinigungder Sicherheitsgurte diese auf übermäßige Abnutzung, Risse, Ausfransungen oder andere Anzeichenvon Beschädigungen untersuchen und, falls erforderlich, auswechseln. E040E01A-ASTFettreinigung der Fenster Für die Fenster kann ein haushaltsüblicher Fensterreiniger verwendet werden. Bei der Reinigungder Heckscheibe darauf achten, daß die Heckscheiben-Defrosterdrähte nicht beschädigt werden.
E050A01A-AST Für weitere Fragen bezüglich der Pflege der Fahrzeugs wenden Sie sich bitte an den Hyundai-Händler.
Page 223 of 296

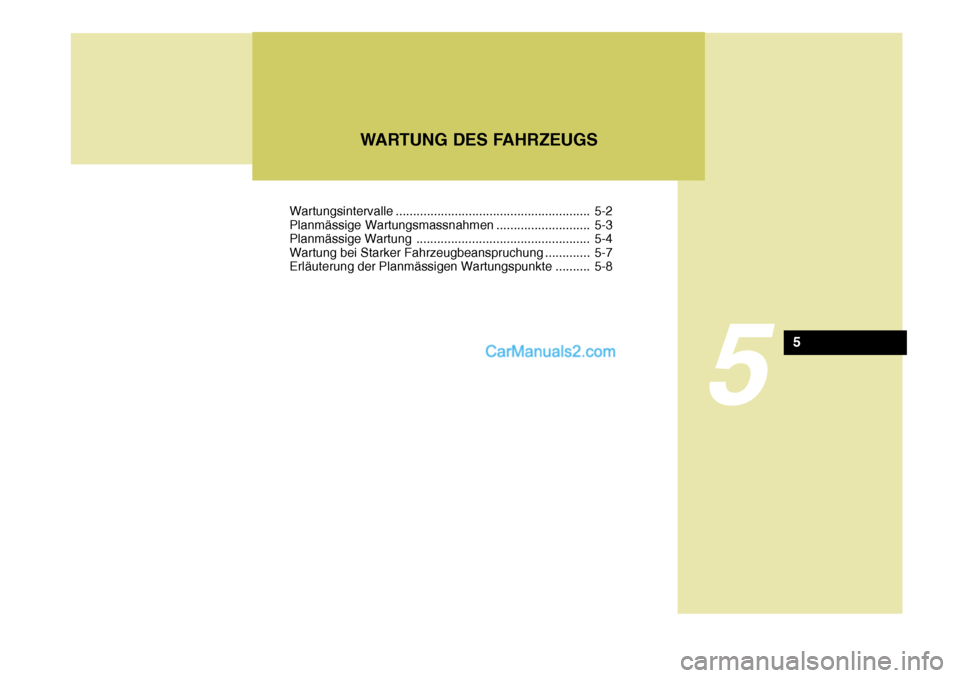

5
WARTUNG DES FAHRZEUGS
5
Wartungsintervalle ........................................................ 5-2
Planmässige Wartungsmassnahmen ........................... 5-3
Planmässige Wartung .................................................. 5-4
Wartung bei Starker Fahrzeugbeanspruchung ............. 5-7
Erläuterung der Planmässigen Wartungspunkte .......... 5-8
Page 224 of 296
5WARTUNG DES FAHRZEUGS
2WARTUNGSINTERVALLE
F010A01A-GST Wartungserfordernisse Um zu gewährleisten, daß der Hyundai
störungsfrei eine hohe kilometerleistung erzielt, müssenbestimmte Wartungen ausgeführt werden. Obwohl die Wartung durch sorgfältige Planung und Konstruktionauf ein Minimum reduziert wird, sind die erforderlichen Wartungs- maßnahmen doch von äußersterBedeutung.
Es liegt in der Verantwortung des
Fahrzeughalters, diese Wartungs-maßnahmen ausführen zu lassen, um den Garantieanspruch des neuen
Hyundai-Fahrzeugs aufrechtzuerhalten.Nähere Informationen zur Garantie sind im Garantie- und Serviceheft enthalten, das beim Verkauf desFahrzeugs übergeben wurde. F010B01A-AST Wartungserfordernisse Die für den Hyundai erforderlichen Wartungsmaßnahmen lassen sich in drei Hauptgruppen einteilen:
o Besondere, planmäßige Wartungsmaßnahmen
o Tägliche Routinekontrollen
o Selbsthilfe-Wartung
F010D01A-GST Tägliche Routinekontrollen Diese täglichen Routinekontrollen müssen vor jedem Fahren des Hyundai oder beim Tanken ausgeführt werden. Eine Auflistung dieserWartungspunkte ist auf Seite 6-6 aufgeführt. F010E01A-ASTSelbsthilfe Mit technischem Verständnis und den
nötigen Werkzeugen können einige Punkte selbst überprüft werden. NähereInformationen dazu sind im Kapitel 6 enthalten.
F010F01A-GST Einige Tips Bewahren Sie alle Service- und Reparaturbelege gut auf, um im Falle eines Garantieanspruchs den lückenlosen Nachweis über dievorgeschriebenen Wartungsarbeiten führen zu können. Dies ist insbesondere dann wichtig, wenn dieReparaturen nicht von einem Hyundai- Händler durchgeführt werden.
Page 225 of 296
5
WARTUNG DES FAHRZEUGS

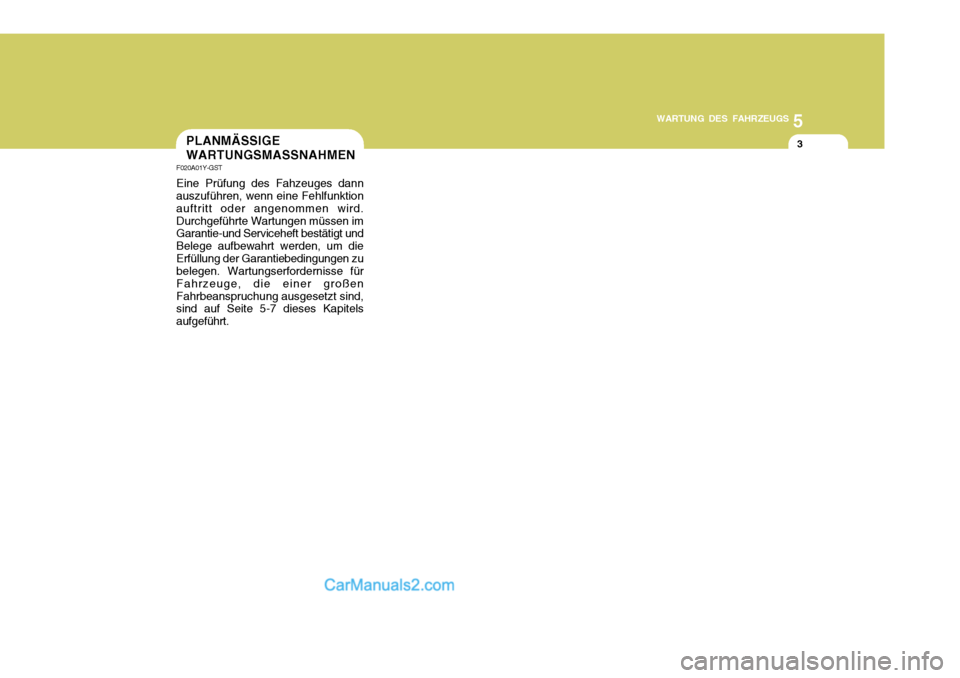

3PLANMÄSSIGE WARTUNGSMASSNAHMEN
F020A01Y-GST Eine Prüfung des Fahzeuges dann auszuführen, wenn eine Fehlfunktion auftritt oder angenommen wird.Durchgeführte Wartungen müssen im Garantie-und Serviceheft bestätigt und Belege aufbewahrt werden, um dieErfüllung der Garantiebedingungen zu belegen. Wartungserfordernisse für Fahrzeuge, die einer großenFahrbeanspruchung ausgesetzt sind, sind auf Seite 5-7 dieses Kapitels aufgeführt.
Page 226 of 296
5WARTUNG DES FAHRZEUGS

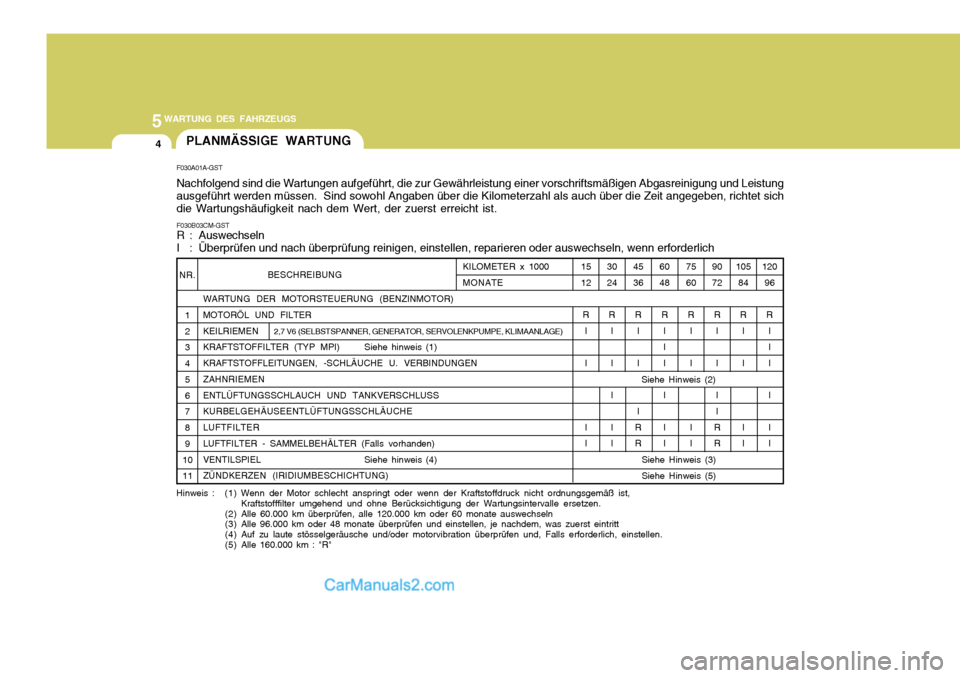

4PLANMÄSSIGE WARTUNG
F030A01A-GST Nachfolgend sind die Wartungen aufgeführt, die zur Gewährleistung einer vorschriftsmäßigen Abgasreinigung und Leistung ausgeführt werden müssen. Sind sowohl Angaben über die Kilometerzahl als auch über die Zeit angegeben, richtet sich die Wartungshäufigkeit nach dem Wert, der zuerst erreicht ist. F030B03CM-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Hinweis : (1) Wenn der Motor schlecht anspringt oder wenn der Kraftstoffdruck nicht ordnungsgemäß ist, Kraftstofffilter umgehend und ohne Berücksichtigung der Wartungsintervalle ersetzen.
(2) Alle 60.000 km überprüfen, alle 120.000 km oder 60 monate auswechseln
(3) Alle 96.000 km oder 48 monate überprüfen und einstellen, je nachdem, was zuerst eintritt
(4) Auf zu laute stösselgeräusche und/oder motorvibration überprüfen und, Falls erforderlich, einstellen.
(5) Alle 160.000 km : "R"
105
84
R I I I I
1512
R I I I I 3024
R I III I 4536
R I I I
R R 6048
R II I II I 7560
R I I I I 9072
R I II I
RR
NR.
1 2 3 4 5 6 7 8 9
1011 BESCHREIBUNG
WARTUNG DER MOTORSTEUERUNG (BENZINMOTOR)MOTORÖL UND FILTER KEILRIEMEN 2,7 V6 (SELBSTSPANNER, GENERATOR, SERVOLENKPUMPE, KLIMAANLAGE)
KRAFTSTOFFILTER (TYP MPI) Siehe hinweis (1)KRAFTSTOFFLEITUNGEN, -SCHLÄUCHE U. VERBINDUNGEN ZAHNRIEMEN ENTLÜFTUNGSSCHLAUCH UND TANKVERSCHLUSS KURBELGEHÄUSEENTLÜFTUNGSSCHLÄUCHE LUFTFILTER LUFTFILTER - SAMMELBEHÄLTER (Falls vorhanden)
VENTILSPIEL Siehe hinweis (4)
ZÜNDKERZEN (IRIDIUMBESCHICHTUNG)KILOMETER x 1000 MONATE120 96
R I I I II I
Siehe Hinweis (3) Siehe Hinweis (5)
Siehe Hinweis (2)
Page 227 of 296
5
WARTUNG DES FAHRZEUGS
5
NR. 1 234 56 789 120
96
R I
R
I I III

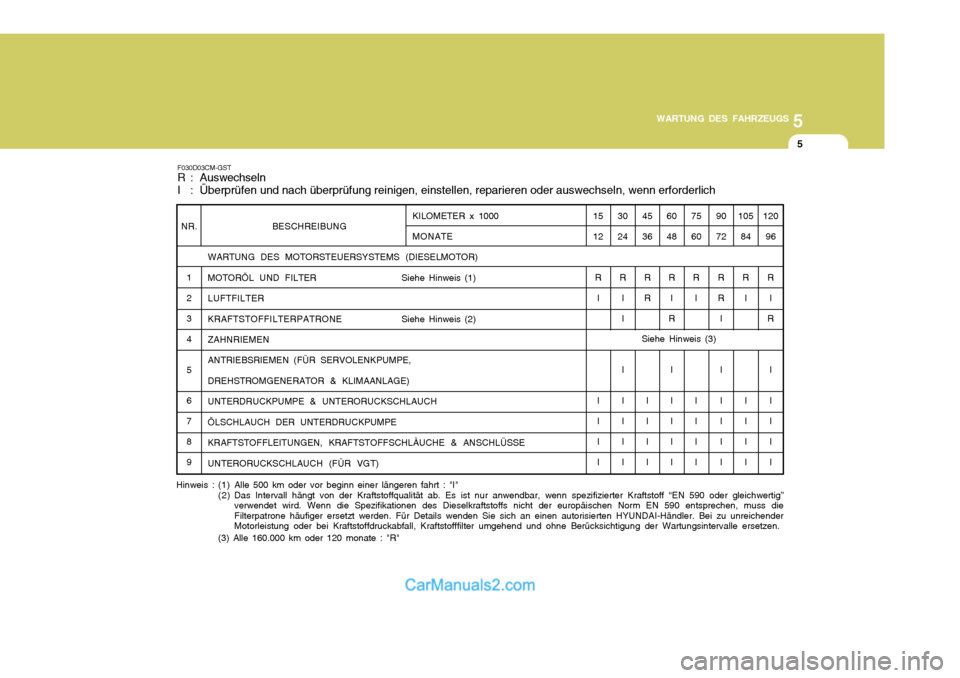

F030D03CM-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
BESCHREIBUNG
WARTUNG DES MOTORSTEUERSYSTEMS (DIESELMOTOR)
MOTORÖL UND FILTER Siehe Hinweis (1)LUFTFILTERKRAFTSTOFFILTERPATRONE Siehe Hinweis (2)
ZAHNRIEMEN ANTRIEBSRIEMEN (FÜR SERVOLENKPUMPE, DREHSTROMGENERATOR & KLIMAANLAGE)UNTERDRUCKPUMPE & UNTERORUCKSCHLAUCHÖLSCHLAUCH DER UNTERDRUCKPUMPEKRAFTSTOFFLEITUNGEN, KRAFTSTOFFSCHLÄUCHE & ANSCHLÜSSEUNTERORUCKSCHLAUCH (FÜR VGT) 15 12
R I I IIIKILOMETER x 1000 MONATE30 24
R II I I III 4536
RR
IIII 6048
R I
R
I I III 7560
R I I III 9072
RR I I I III 105
84
R I I III
Hinweis : (1) Alle 500 km oder vor beginn einer längeren fahrt : "I" (2) Das Intervall hängt von der Kraftstoffqualität ab. Es ist nur anwendbar, wenn spezifizierter Kraftstoff “EN 590 oder gleichw ertig”
verwendet wird. Wenn die Spezifikationen des Dieselkraftstoffs nicht der europäischen Norm EN 590 entsprechen, muss die Filterpatrone häufiger ersetzt werden. Für Details wenden Sie sich an einen autorisierten HYUNDAI-Händler. Bei zu unreichenderMotorleistung oder bei Kraftstoffdruckabfall, Kraftstofffilter umgehend und ohne Berücksichtigung der Wartungsintervalle ersetz en.
(3) Alle 160.000 km oder 120 monate : "R"
Siehe Hinweis (3)
Page 228 of 296
5WARTUNG DES FAHRZEUGS
6
75 60I I I I I I I II I
R

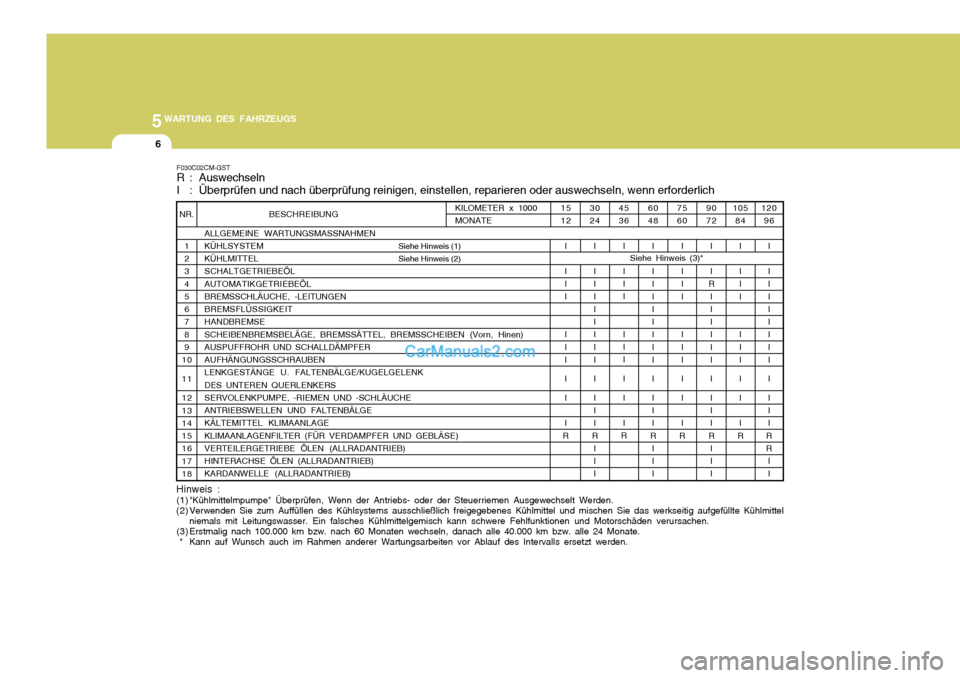

F030C02CM-GST
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
Hinweis : (1) "Kühlmittelmpumpe" Überprüfen, Wenn der Antriebs- oder der Steuerriemen Ausgewechselt Werden.
(2) Verwenden Sie zum Auffüllen des Kühlsystems ausschließlich freigegebenes Kühlmittel und mischen Sie das werkseitig aufgefüllte Kühlmittel niemals mit Leitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen und Motorschäden verursachen.
(3) Erstmalig nach 100.000 km bzw. nach 60 Monaten wechseln, danach alle 40.000 km bzw. alle 24 Monate.
* Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden. 120
96
I I I I I I I I I II I I
RR II
NR.
1 2 3 4 5 6 7 8 9
10 1112 13 14 15 16 17 18 60 48
I I I I I I I I I II I I
R I I I
BESCHREIBUNG
ALLGEMEINE WARTUNGSMASSNAHMENKÜHLSYSTEM Siehe Hinweis (1)
KÜHLMITTEL Siehe Hinweis (2)
SCHALTGETRIEBEÖL AUTOMATIKGETRIEBEÖL BREMSSCHLÄUCHE, -LEITUNGEN BREMSFLÜSSIGKEIT HANDBREMSE SCHEIBENBREMSBELÄGE, BREMSSÄTTEL, BREMSSCHEIBEN (Vorn, Hinen) AUSPUFFROHR UND SCHALLDÄMPFER AUFHÄNGUNGSSCHRAUBEN LENKGESTÄNGE U. FALTENBÄLGE/KUGELGELENK DES UNTEREN QUERLENKERS SERVOLENKPUMPE, -RIEMEN UND -SCHLÄUCHE ANTRIEBSWELLEN UND FALTENBÄLGE KÄLTEMITTEL KLIMAANLAGE KLIMAANLAGENFILTER (FÜR VERDAMPFER UND GEBLÄSE) VERTEILERGETRIEBE ÖLEN (ALLRADANTRIEB) HINTERACHSE ÖLEN (ALLRADANTRIEB) KARDANWELLE (ALLRADANTRIEB)
KILOMETER x 1000 MONATE15 12
I I I I I I I II I
R 30 24
I I I I I I I I I II I I
R I I I 45 36
I I I I I I I I I I
R 90 72
I I
R
I I I I I I II I I
R I I I 105
84
I I I I I I I II I
R
Siehe Hinweis (3)*
Page 229 of 296
5
WARTUNG DES FAHRZEUGS

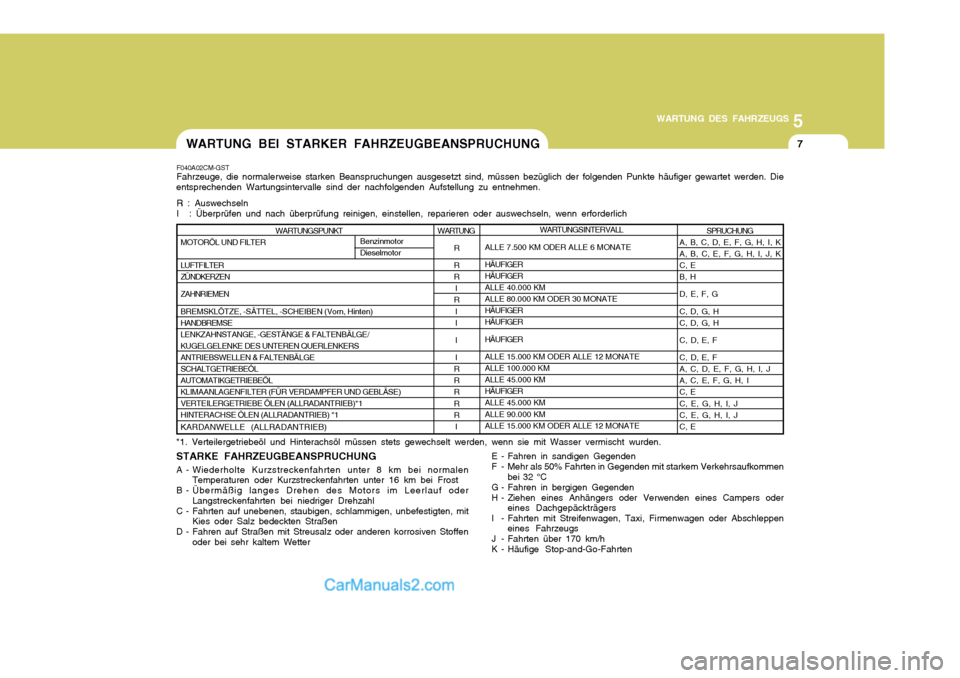

7WARTUNG BEI STARKER FAHRZEUGBEANSPRUCHUNG
WARTUNGSPUNKT
MOTORÖL UND FILTER LUFTFILTER ZÜNDKERZEN ZAHNRIEMENBREMSKLÖTZE, -SÄTTEL, -SCHEIBEN (Vorn, Hinten) HANDBREMSELENKZAHNSTANGE, -GESTÄNGE & FALTENBÄLGE/KUGELGELENKE DES UNTEREN QUERLENKERSANTRIEBSWELLEN & FALTENBÄLGESCHALTGETRIEBEÖLAUTOMATIKGETRIEBEÖL KLIMAANLAGENFILTER (FÜR VERDAMPFER UND GEBLÄSE) VERTEILERGETRIEBE ÖLEN (ALLRADANTRIEB)*1HINTERACHSE ÖLEN (ALLRADANTRIEB) *1 KARDANWELLE (ALLRADANTRIEB)
F040A02CM-GST
Fahrzeuge, die normalerweise starken Beanspruchungen ausgesetzt sind, müssen bezüglich der folgenden Punkte häufiger gewartet werden. Die
entsprechenden Wartungsintervalle sind der nachfolgenden Aufstellung zu entnehmen.
R : Auswechseln
I : Überprüfen und nach überprüfung reinigen, einstellen, reparieren oder auswechseln, wenn erforderlich
WARTUNG
R R RI
R
II I I
R RR R R I WARTUNGSINTERVALL
ALLE 7.500 KM ODER ALLE 6 MONATE HÄUFIGER HÄUFIGERALLE 40.000 KMALLE 80.000 KM ODER 30 MONATEHÄUFIGERHÄUFIGER HÄUFIGERALLE 15.000 KM ODER ALLE 12 MONATE ALLE 100.000 KMALLE 45.000 KMHÄUFIGERALLE 45.000 KM ALLE 90.000 KM ALLE 15.000 KM ODER ALLE 12 MONATE
STARKE FAHRZEUGBEANSPRUCHUNG
A - Wiederholte Kurzstreckenfahrten unter 8 km bei normalen Temperaturen oder Kurzstreckenfahrten unter 16 km bei Frost
B - Übermäßig langes Drehen des Motors im Leerlauf oder Langstreckenfahrten bei niedriger Drehzahl
C - Fahrten auf unebenen, staubigen, schlammigen, unbefestigten, mit Kies oder Salz bedeckten Straßen
D - Fahren auf Straßen mit Streusalz oder anderen korrosiven Stoffen oder bei sehr kaltem Wetter SPRUCHUNG
A, B, C, D, E, F, G, H, I, KA, B, C, E, F, G, H, I, J, KC, EB, H D, E, F, GC, D, G, H C, D, G, H C, D, E, F C, D, E, F A, C, D, E, F, G, H, I, JA, C, E, F, G, H, IC, E C, E, G, H, I, J C, E, G, H, I, JC, E
Benzinmotor Dieselmotor
*1. Verteilergetriebeöl und Hinterachsöl müssen stets gewechselt werden, wenn sie mit Wasser vermischt wurden.
E - Fahren in sandigen Gegenden
F - Mehr als 50% Fahrten in Gegenden mit starkem Verkehrsaufkommen bei 32 °C
G - Fahren in bergigen Gegenden
H - Ziehen eines Anhängers oder Verwenden eines Campers oder eines Dachgepäckträgers
I - Fahrten mit Streifenwagen, Taxi, Firmenwagen oder Abschleppen eines Fahrzeugs
J - Fahrten über 170 km/h
K - Häufige Stop-and-Go-Fahrten
Page 230 of 296
5WARTUNG DES FAHRZEUGS

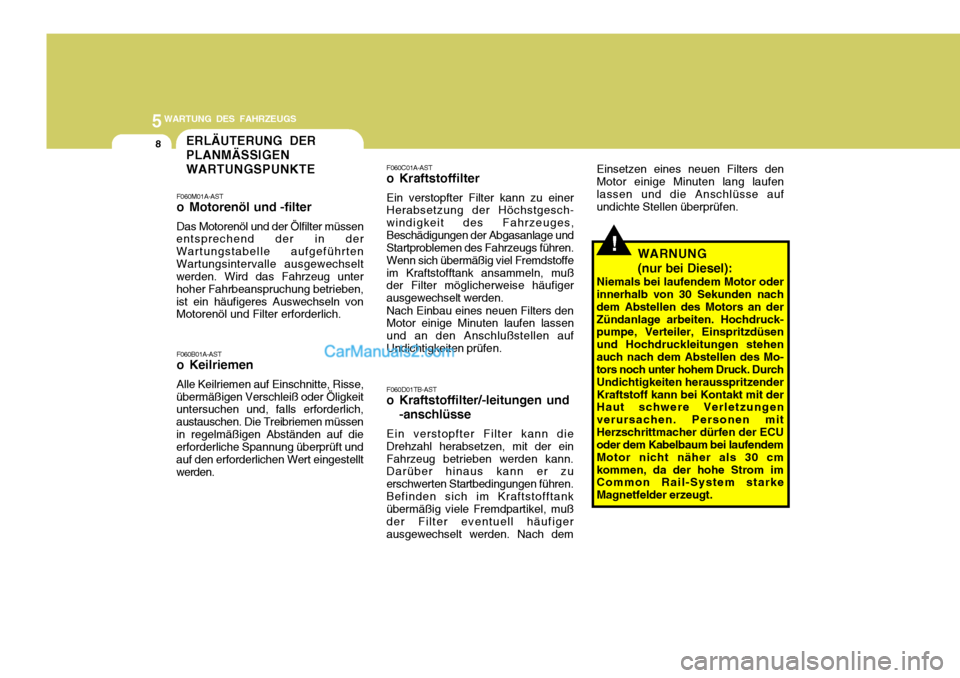

8ERLÄUTERUNG DER PLANMÄSSIGENWARTUNGSPUNKTE
!
F060C01A-AST
o Kraftstoffilter Ein verstopfter Filter kann zu einer Herabsetzung der Höchstgesch- windigkeit des Fahrzeuges,Beschädigungen der Abgasanlage und Startproblemen des Fahrzeugs führen. Wenn sich übermäßig viel Fremdstoffeim Kraftstofftank ansammeln, muß der Filter möglicherweise häufiger ausgewechselt werden. Nach Einbau eines neuen Filters den Motor einige Minuten laufen lassen und an den Anschlußstellen aufUndichtigkeiten prüfen. F060D01TB-AST
o Kraftstoffilter/-leitungen und
-anschlüsse
Ein verstopfter Filter kann die
Drehzahl herabsetzen, mit der ein Fahrzeug betrieben werden kann. Darüber hinaus kann er zu erschwerten Startbedingungen führen.Befinden sich im Kraftstofftank übermäßig viele Fremdpartikel, muß der Filter eventuell häufigerausgewechselt werden. Nach dem
F060B01A-AST
o Keilriemen Alle Keilriemen auf Einschnitte, Risse,
übermäßigen Verschleiß oder Öligkeit untersuchen und, falls erforderlich, austauschen. Die Treibriemen müssenin regelmäßigen Abständen auf die erforderliche Spannung überprüft und auf den erforderlichen Wert eingestelltwerden. Einsetzen eines neuen Filters denMotor einige Minuten lang laufenlassen und die Anschlüsse auf undichte Stellen überprüfen.
WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder
innerhalb von 30 Sekunden nach dem Abstellen des Motors an derZündanlage arbeiten. Hochdruck- pumpe, Verteiler, Einspritzdüsen und Hochdruckleitungen stehenauch nach dem Abstellen des Mo- tors noch unter hohem Druck. Durch Undichtigkeiten herausspritzenderKraftstoff kann bei Kontakt mit der Haut schwere Verletzungen verursachen. Personen mitHerzschrittmacher dürfen der ECU oder dem Kabelbaum bei laufendem Motor nicht näher als 30 cmkommen, da der hohe Strom im Common Rail-System starke Magnetfelder erzeugt.
F060M01A-AST
o Motorenöl und -filter Das Motorenöl und der Ölfilter müssen
entsprechend der in der Wartungstabelle aufgeführtenWartungsintervalle ausgewechselt werden. Wird das Fahrzeug unter hoher Fahrbeanspruchung betrieben,ist ein häufigeres Auswechseln von Motorenöl und Filter erforderlich.
