Hyundai Santa Fe 2008 Manual do proprietário (in Portuguese)
Manufacturer: HYUNDAI, Model Year: 2008, Model line: Santa Fe, Model: Hyundai Santa Fe 2008Pages: 359, PDF Size: 12.25 MB
Page 31 of 359
1CARACTERÍSTICAS DO SEU HYUNDAI
18
2. Remover a pilha antiga da e verificarasua polaridade. Certificar-se que a polaridade da nova pilha é a mesma(pólo + virado para baixo), depois inserir a pilha no transmissor.
OCM052004
Bateria Cobertura
OCM052003
B070E02CM-GPT Substituição da pilha Quando a pilha do transmissor começa a ficar fraca, pode ser necessário premirvárias vezes o botão para trancar ou destrancar as portas. Substituir a pilha o mais breve possível. Tipo da pilha : CR2032 Instruções de substituição:
1. Abra caixa utilizando uma moeda,
como mostrado na figura. Moeda
Page 32 of 359
1
CARACTERÍSTICAS DO SEU HYUNDAI
19JANELAS
OCM0520111. Interruptor do vidro eléctrico da porta
do condutor
2 Interruptor do vidro eléctrico da porta
do passageiro da frente
3. Interruptor do vidro eléctrico da porta do passageiro de trás (lado esquerdo)
4. Interruptor do vidro eléctrico da porta
do passageiro de trás (lado direito)
5. Interruptor de travamento das janelas
B060D01NF-GPT
Page 33 of 359
1CARACTERÍSTICAS DO SEU HYUNDAI
20VIDROS ELÉCTRICOS
B060A03L-APT Os vidros eléctricos só funcionam quando a chave da ignição está na posição "ON". Os interruptores principais estão situados no apoio parao cotovelo do condutor e controlam os vidros dianteiros e traseiros de ambos os lados do veículo.As janelas podem ser abertas bastando, para isso, premir o interruptor da janela e fecham-se empurrandopara cima esse mesmo interruptor. Para abrir a janela do lado do condutor, prima o interruptor (1) até metade. Ovidro desliza durante o tempo em que o interruptor for premido. Para abrir automaticamente todo o vidro docondutor, prima o interruptor até ao fim. No modo de operação automática,
OCM051003L
OCM052012
o vidro abre-se totalmente mesmo se largar o interruptor. Para parar o vidronuma posição intermédia, empurre o interruptor para cima e liberte-o, em seguida.
NOTA: Os vidros eléctricos podem ser accionados depois de decorridos 30 segundos após a chave daignição ter sido colocada na posição "ACC" ou "LOCK", ou após ter sido retirada da ignição.Se as portas da frente forem abertas antes de decorrido este período de 30 segundos, os vidros eléctricosdeixarão de poder ser accionados a não ser que a chave da ignição seja colocada na posição "ON".
(2)
OCM052013
Para evitar a operação das janelas dos passageiros da frente e de trás, foiinstalado um interruptor (2) de travamento das janelas no apoio para o cotovelo existente na porta do condutor.Para desactivar o mecanismo dos vidros, prima o interruptor de travamento das janelas. Para activar de novo omodo de operação normal, prima novamente o interruptor de travamento das janelas.Fechado
Aberto
FechadoAberto
(1)
Page 34 of 359
1
CARACTERÍSTICAS DO SEU HYUNDAI
21BANCO
!
YB060A1-FP Regulação dos bancos da frente
AVISO:
Nunca tente regular o banco da frente com o veículo em movimento, poispode resultar na perda de controlo do veículo e causar um acidente, morte, ferimentos graves ou danosem propriedades. B080B02A-APT BANCOS DIANTEIROS Regulação Longitudinal doBanco Para mover o banco para a frente ou para trás, puxe a alavanca de controlo para o centro do carro. Isso solta obanco das calhas e assim, pode movê- lo para a frente ou para trás, para a posição desejada. Ao encontrar aposição desejada, solte a alavanca e mova o banco para a frente ou para trás para o fixar nas calhas.
HNF2032
!AVISO:
1) Tenha o cuidado de näo entalar a cabeça ou mãos de alguém ao fechar um vidro.
2) Nunca tente utilizar o interrutpor
principal e o interruptorsecundário em direcções opostas ao mesmo tempo. Se o fizer, ovidro parará e não poderá ser aberto ou fechado.
3) Não deixe crianças sozinhas no automóvel. Retrire sempre achave de ignição para a segurança delas.
Page 35 of 359
1CARACTERÍSTICAS DO SEU HYUNDAI
22
!
YB060C1-FP Regulação do Ângulo das Costas do Banco Para soltar as costas do banco, in- cline-se para a frente para lhe retirarpeso, então puxe para cima a alavanca de controlo de inclinação, situada lateralmente no banco do lado da porta, HNF2033
AVISO:
Para se certificar de que o bancoestá bem bloqueado, tente deslocaro banco para a frente e para trás sem utilizar a alavanca de controlo.
!AVISO:
Para minimizar o risco de ferimentos pessoais no caso de colisão ou travagem subita, tanto o banco do condutor como o banco dopassageiro devem estar sempre posicionados quase em ângulo recto com o veículo em movimento.A protecçäo fomecida pelos cintos de segurança poderá ser reduzida significativamente quando o bancoestá reclinado. Existe o risco do passgeiro deslizar por baixo do cinto se estiver sentado com o bancoreclinado. O cinto de segurança não proporciona uma protecção total aum ocupante se as costas do assento estiverem inclinadas para trás. B080D02JM-GPT Encostos reguláveis para a cabeça Os apoios de cabeça estão desenhados para ajudar a reduzir o risco de lesões ao nível do pescoço. Para elevar o apoio de cabaça, puxá-lo para cima. Para o descer, empurrá- lo para baixo enquanto prime o botão de bloqueio. Para retirar o encosto dacabeça levante-o o mais possível e, em seguida, prima o botão de travamento ao mesmo tempo que puxao encosto para cima.
Botão de bloqueio
B080D01NF
incline-se para trás até ter o ângulo deinclinação desejado. Para fixar ascostas do banco na posição desejada, solte a alavanca de controlo de inclinação.
Page 36 of 359

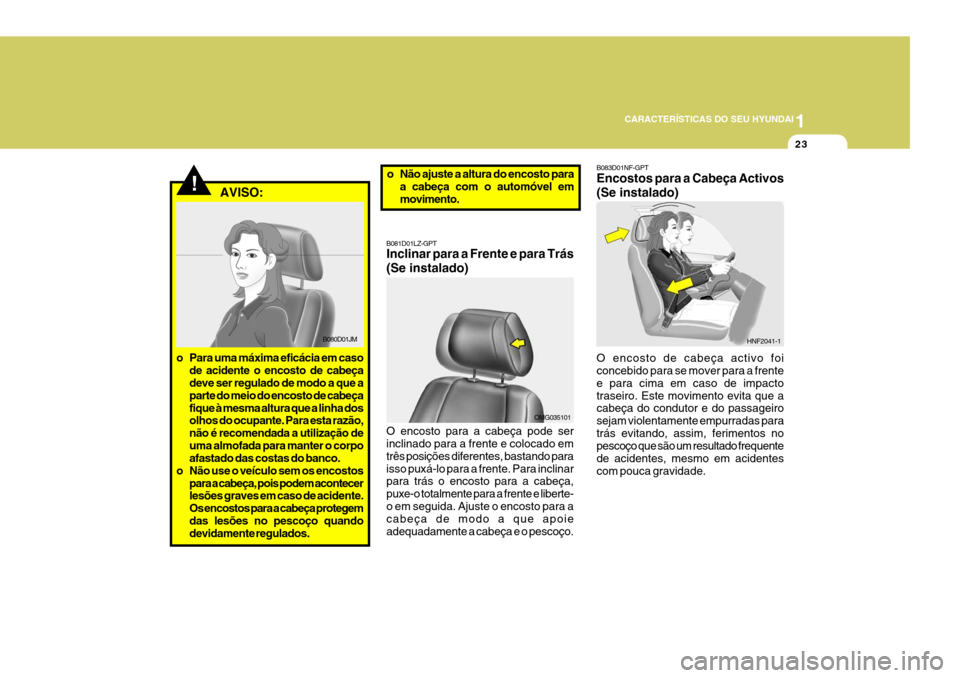

1
CARACTERÍSTICAS DO SEU HYUNDAI
23
o Não ajuste a altura do encosto para
a cabeça com o automóvel em movimento.
! AVISO:
B080D01JM
o Para uma máxima eficácia em caso de acidente o encosto de cabeça deve ser regulado de modo a que a parte do meio do encosto de cabeçafique à mesma altura que a linha dos olhos do ocupante. Para esta razão, não é recomendada a utilização deuma almofada para manter o corpo afastado das costas do banco.
o Não use o veículo sem os encostos para a cabeça, pois podem acontecerlesões graves em caso de acidente. Os encostos para a cabeça protegemdas lesões no pescoço quando devidamente regulados.
B081D01LZ-GPT Inclinar para a Frente e para Trás (Se instalado) O encosto para a cabeça pode ser inclinado para a frente e colocado em três posições diferentes, bastando paraisso puxá-lo para a frente. Para inclinar para trás o encosto para a cabeça, puxe-o totalmente para a frente e liberte-o em seguida. Ajuste o encosto para a cabeça de modo a que apoie adequadamente a cabeça e o pescoço. OMG035101
B083D01NF-GPT Encostos para a Cabeça Activos (Se instalado) O encosto de cabeça activo foi concebido para se mover para a frente e para cima em caso de impactotraseiro. Este movimento evita que a cabeça do condutor e do passageiro sejam violentamente empurradas paratrás evitando, assim, ferimentos no pescoço que são um resultado frequente de acidentes, mesmo em acidentescom pouca gravidade. HNF2041-1
Page 37 of 359
1CARACTERÍSTICAS DO SEU HYUNDAI
24
!
B090A01TG-APT BANCOS DA FRENTE ELÉCTRICOS (Se instalado) Os bancos da frente podem ser ajustados adequadamente utilizando obotão de controlo do banco. Antes de pôr o veículo em movimento, ajuste o banco para a posição mais adequadapara controlar o volante, os pedais e os instrumentos do painel de instrumentos.
CUIDADO:
Não opere dois botões ao mesmo tempo.
AVISO:
o Nunca tente ajustar o banco com o veículo em movimento. Essaacção poderá levar a uma perdade controlo ou a um acidente que pode provocar a morte, ferimentos graves ou elevados danosmateriais.
o Não se sente demasiadamente
próximo nem se aproximedemasiadamente dos airbags, sem necessidade.
!
B080E02Y-APT Controlo de suporte lombar (Só no banco do conductor)(Se instalado)
Para ajustar o apoio lombar, rode a pega localizada do lado interior do assento. Para aumentar o apoio lombar,puxe a pega para a frente. Para reduzir, puxe a pega para trás.
1. Mínima rigidez
2. Máxima rigidez HNF2039
1
2B080F01NF-GPT Regulação do banco em altura (Só no banco do condutor) Para regular a altura do banco, rode o botão de controlo na direcçãoapropriada. HNF2034

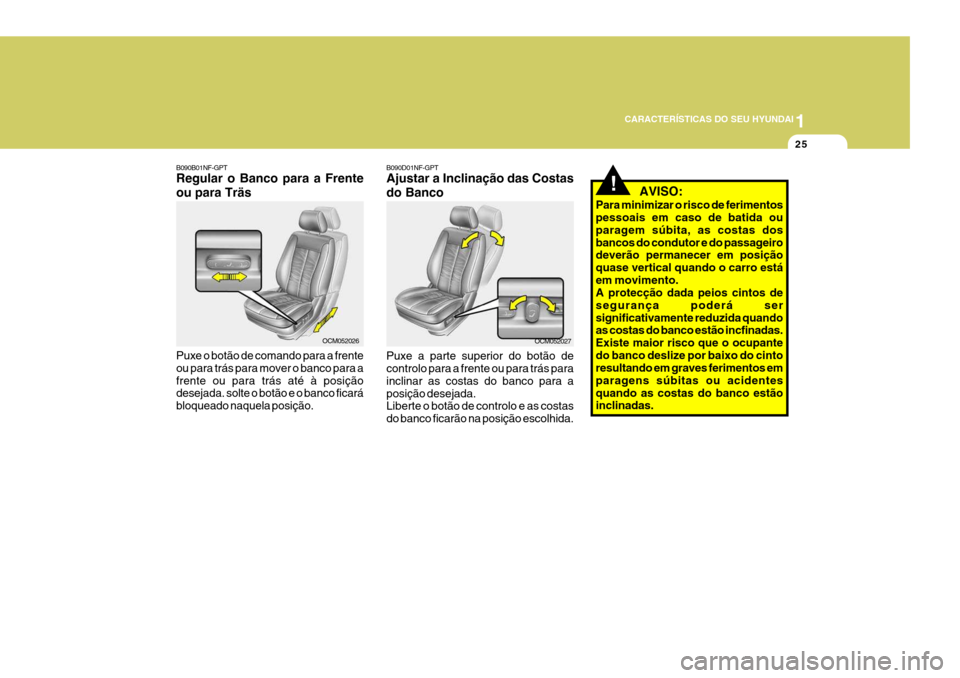

Page 38 of 359
1
CARACTERÍSTICAS DO SEU HYUNDAI
25
B090B01NF-GPT Regular o Banco para a Frente ou para Träs Puxe o botão de comando para a frente ou para trás para mover o banco para afrente ou para trás até à posição desejada. solte o botão e o banco ficará bloqueado naquela posição. OCM052026B090D01NF-GPT Ajustar a Inclinação das Costas do Banco Puxe a parte superior do botão de controlo para a frente ou para trás para inclinar as costas do banco para aposição desejada. Liberte o botão de controlo e as costas do banco ficarão na posição escolhida. OCM052027
! AVISO:
Para minimizar o risco de ferimentos pessoais em caso de batida ou paragem súbita, as costas dosbancos do condutor e do passageiro deverão permanecer em posição quase vertical quando o carro estáem movimento. A protecção dada peios cintos de segurança poderá sersignificativamente reduzida quando as costas do banco estão incfinadas. Existe maior risco que o ocupantedo banco deslize por baixo do cinto resultando em graves ferimentos em paragens súbitas ou acidentesquando as costas do banco estão inclinadas.
Page 39 of 359
1CARACTERÍSTICAS DO SEU HYUNDAI
26
B090C01Y-APT Regulação da Almofada do Banco em Altura(Só no banco do condutor) Mova a parte da frente do botão de comando para cima ou para baixo para subir ou descer a parte da frente daalmofada do banco. Mova a parte de trás do botão de comando para cima ou para baixo para subir ou descer a partede trás da almofada do banco. OCM052028B090E01TG-APT Controlo do Suporte Lombar (Só no banco do condutor) Para ajustar o apoio lombar, prima o interruptor de controlo localizado do lado exterior da almofada do assento. Para aumentar o apoio lombar, prima aparte da frente do interruptor. Para reduzir o apoio lombar, prima a parte de trás do interruptor.OCM052024B100A02CM-GPT Aquecimento do banco (Se instalado) O aquecimento do banco é fornecido para aquecer o banco da frente durante o tempo frio. com a chave da ignição naposição "ON", carregue nos interruptores na consola da frente para aquecer o banco do condutor ou obanco do passageiro. Em tempo ou em condiçães em que o funcionamento do aquecimento dobanco não seja necessário, mantenha os interruptores na posição "OFF". NOTA:
o O aquecimento do banco poderá
não funcionar se a temperatura ambiente for suficientemente elevada.
o Se o aquecimento do banco não funciona quando a temperaturaambiente é inferior a 21°C, deveráser verificado por um agente autorizado.
Page 40 of 359
1
CARACTERÍSTICAS DO SEU HYUNDAI
27
OCM052030
B085A01JM-GPT BANCO TRASEIRO
Regulação do Ângulo dasCostas do Banco Para baixar as costas do banco, puxe a alavanca de inclinação das costas do banco e liberte-a assim que obtiver oângulo de inclinação desejado. Verificar sempre se as costas do banco ficaram travadas na posição escolhida.
Alavanca das costas do banco
!
CUIDADO:
Para inclinar as costas do banco, deverá ajustar a alavanca de rebatimento das costas do banco mantendo-se de pé.
OCM052145
Tipo A De cada vez que premir o botão, a regulação da temperatura do banco muda, como mostrado abaixo:OCM029145
! AVISO:
Tenha muito cuidado ao utilizar o aquecimento do assento, pois o seu calor pode ser prejudicial para crianças, idosos, ou pessoas queadormeçam sentadas no banco e que poderão eventualmente estar sob o efeito de quaisquer drogas oumedicamentos
Tipo B A regulação da temperatura do banco muda, como mostrado abaixo:
Posição LO Central HI
Temperatura LOW DesligaoloHIGH
(OFF)
OFF LOW () HIGH ()
