Page 41 of 167
1COMPONENTES DE SU HYUNDAI
138

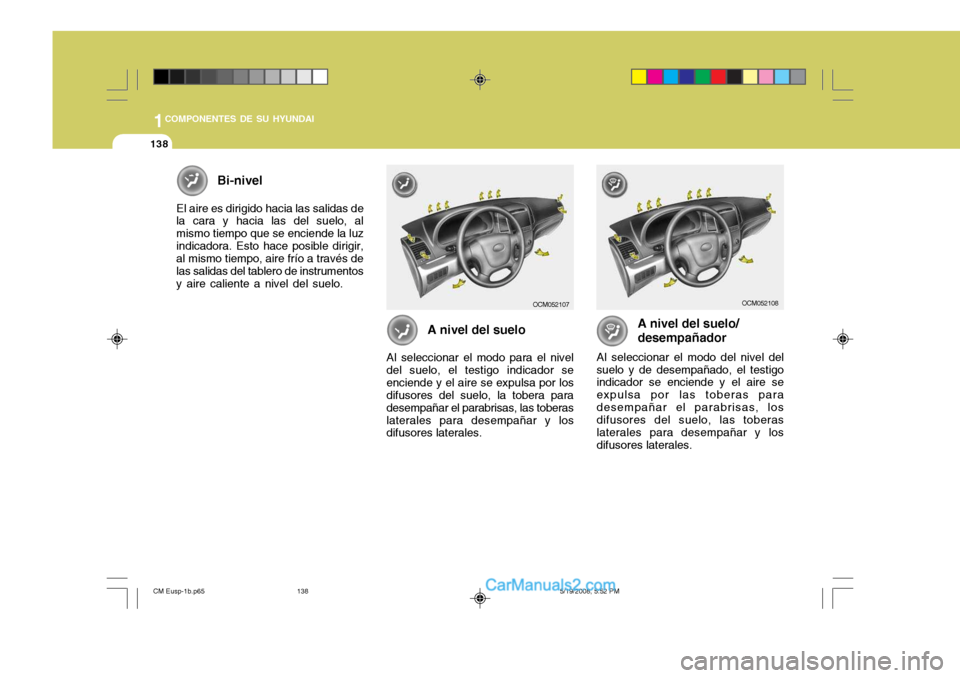

A nivel del suelo
Al seleccionar el modo para el nivel
del suelo, el testigo indicador se enciende y el aire se expulsa por los difusores del suelo, la tobera para desempañar el parabrisas, las toberaslaterales para desempañar y los difusores laterales.
Bi-nivel
El aire es dirigido hacia las salidas dela cara y hacia las del suelo, al mismo tiempo que se enciende la luzindicadora. Esto hace posible dirigir, al mismo tiempo, aire frío a través de las salidas del tablero de instrumentosy aire caliente a nivel del suelo. OCM052107
A nivel del suelo/ desempañador
Al seleccionar el modo del nivel del
suelo y de desempañado, el testigo indicador se enciende y el aire se expulsa por las toberas paradesempañar el parabrisas, los difusores del suelo, las toberas laterales para desempañar y losdifusores laterales. OCM052108
CM Eusp-1b.p65
5/19/2008, 5:52 PM
138
Page 42 of 167
1
COMPONENTES DE SU HYUNDAI
139139COMPARTIMIENTO PARA BEBIDAS FRÍAS

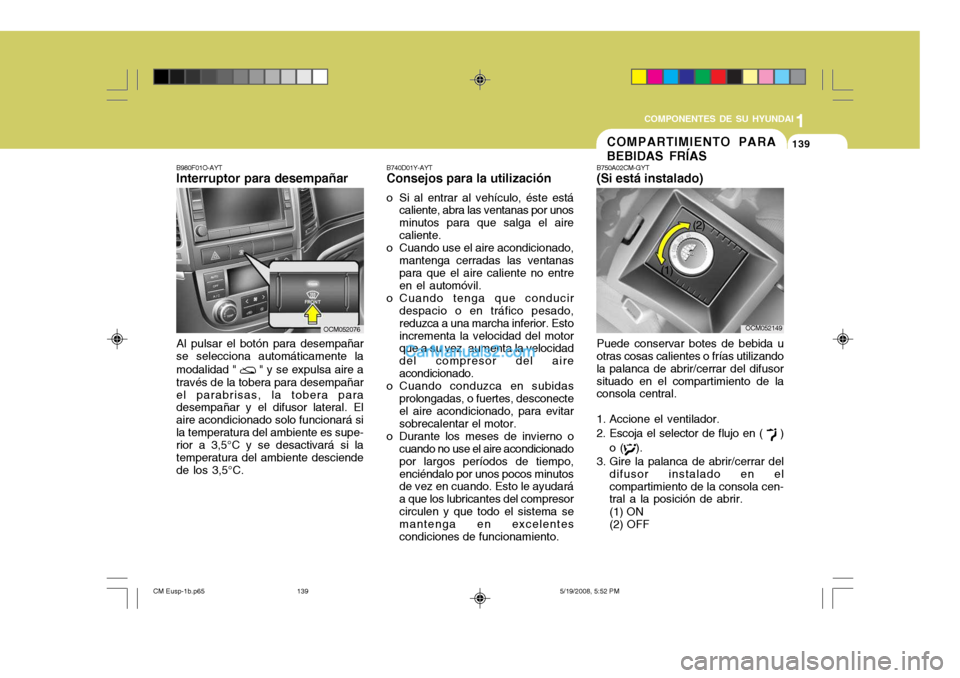

B740D01Y-AYT Consejos para la utilización
o Si al entrar al vehículo, éste está caliente, abra las ventanas por unos minutos para que salga el airecaliente.
o Cuando use el aire acondicionado,
mantenga cerradas las ventanaspara que el aire caliente no entre en el automóvil.
o Cuando tenga que conducir despacio o en tráfico pesado, reduzca a una marcha inferior. Estoincrementa la velocidad del motor que a su vez, aumenta la velocidad del compresor del aireacondicionado.
o Cuando conduzca en subidas
prolongadas, o fuertes, desconecteel aire acondicionado, para evitar sobrecalentar el motor.
o Durante los meses de invierno o cuando no use el aire acondicionado por largos períodos de tiempo,enciéndalo por unos pocos minutos de vez en cuando. Esto le ayudará a que los lubricantes del compresorcirculen y que todo el sistema se mantenga en excelentes condiciones de funcionamiento.
B980F01O-AYT Interruptor para desempañar
Al pulsar el botón para desempañar
se selecciona automáticamente la modalidad "
" y se expulsa aire a
través de la tobera para desempañar el parabrisas, la tobera para desempañar y el difusor lateral. El aire acondicionado solo funcionará sila temperatura del ambiente es supe- rior a 3,5°C y se desactivará si la temperatura del ambiente desciendede los 3,5°C.
OCM052076 B750A02CM-GYT (Si está instalado)
Puede conservar botes de bebida u
otras cosas calientes o frías utilizando la palanca de abrir/cerrar del difusorsituado en el compartimiento de la consola central.
1. Accione el ventilador.
2. Escoja el selector de flujo en (
)
o (
).
3. Gire la palanca de abrir/cerrar del difusor instalado en el compartimiento de la consola cen- tral a la posición de abrir. (1) ON (2) OFF (1)
(2)
OCM052149
CM Eusp-1b.p65
5/19/2008, 5:52 PM
139

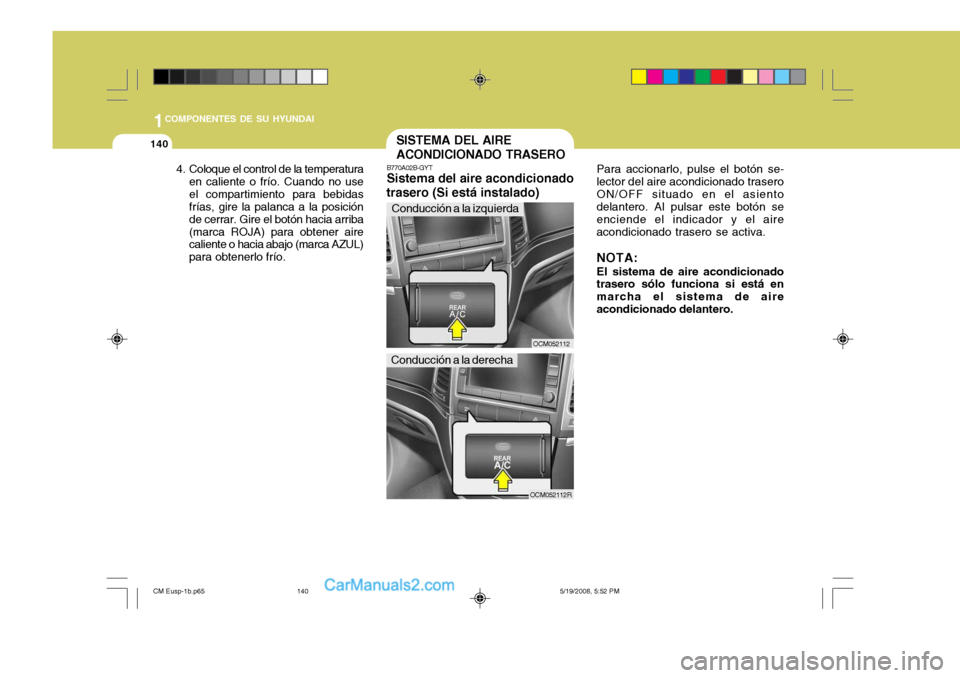

Page 43 of 167
1COMPONENTES DE SU HYUNDAI
140
OCM052112R
4. Coloque el control de la temperatura
en caliente o frío. Cuando no use el compartimiento para bebidas frías, gire la palanca a la posición de cerrar. Gire el botón hacia arriba(marca ROJA) para obtener aire caliente o hacia abajo (marca AZUL) para obtenerlo frío.
Conducción a la izquierda
SISTEMA DEL AIRE ACONDICIONADO TRASERO
B770A02B-GYT Sistema del aire acondicionado
trasero (Si está instalado)
Conducción a la derecha OCM052112Para accionarlo, pulse el botón se-
lector del aire acondicionado trasero ON/OFF situado en el asiento delantero. Al pulsar este botón se enciende el indicador y el aireacondicionado trasero se activa.
NOTA: El sistema de aire acondicionado
trasero sólo funciona si está en marcha el sistema de aireacondicionado delantero.
CM Eusp-1b.p65 5/19/2008, 5:52 PM
140
Page 44 of 167
1
COMPONENTES DE SU HYUNDAI
141141

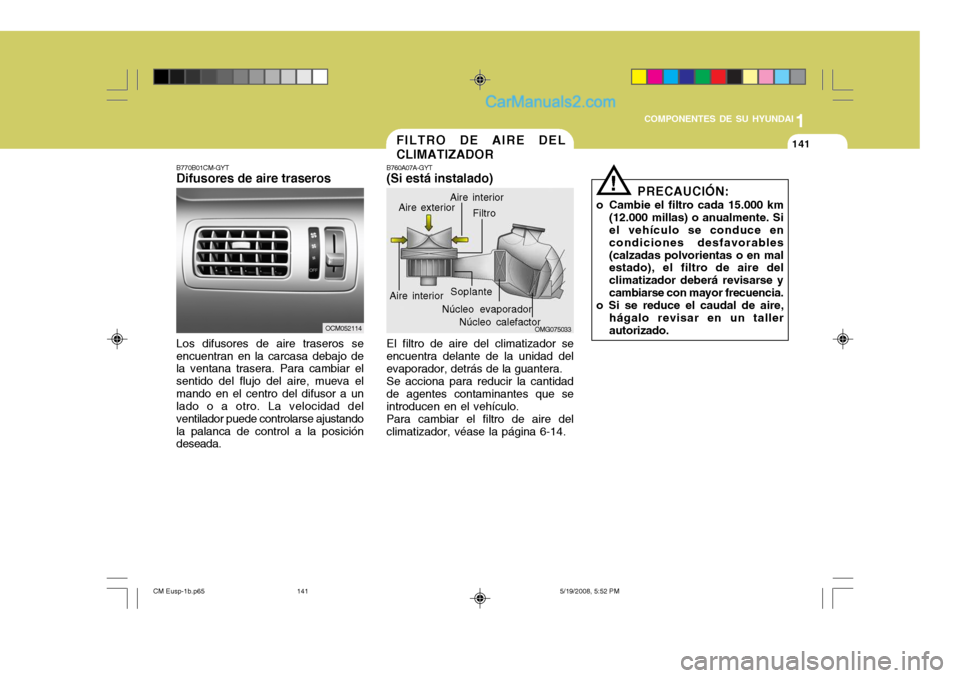

B770B01CM-GYT Difusores de aire traseros Los difusores de aire traseros se encuentran en la carcasa debajo de la ventana trasera. Para cambiar el sentido del flujo del aire, mueva elmando en el centro del difusor a un lado o a otro. La velocidad del ventilador puede controlarse ajustandola palanca de control a la posición deseada.
OCM052114
! PRECAUCIÓN:
o Cambie el filtro cada 15.000 km (12.000 millas) o anualmente. Si el vehículo se conduce en condiciones desfavorables(calzadas polvorientas o en mal estado), el filtro de aire del climatizador deberá revisarse ycambiarse con mayor frecuencia.
o Si se reduce el caudal de aire,
hágalo revisar en un tallerautorizado.
FILTRO DE AIRE DEL CLIMATIZADOR
B760A07A-GYT (Si está instalado) El filtro de aire del climatizador se encuentra delante de la unidad del evaporador, detrás de la guantera. Se acciona para reducir la cantidad de agentes contaminantes que se introducen en el vehículo.Para cambiar el filtro de aire delclimatizador, véase la página 6-14.
OMG075033
Núcleo evaporador Filtro
Núcleo calefactor
Aire exterior
Aire interior Aire interior
Soplante
CM Eusp-1b.p65
5/19/2008, 5:52 PM
141
Page 45 of 167
1COMPONENTES DE SU HYUNDAI
142ANTENA

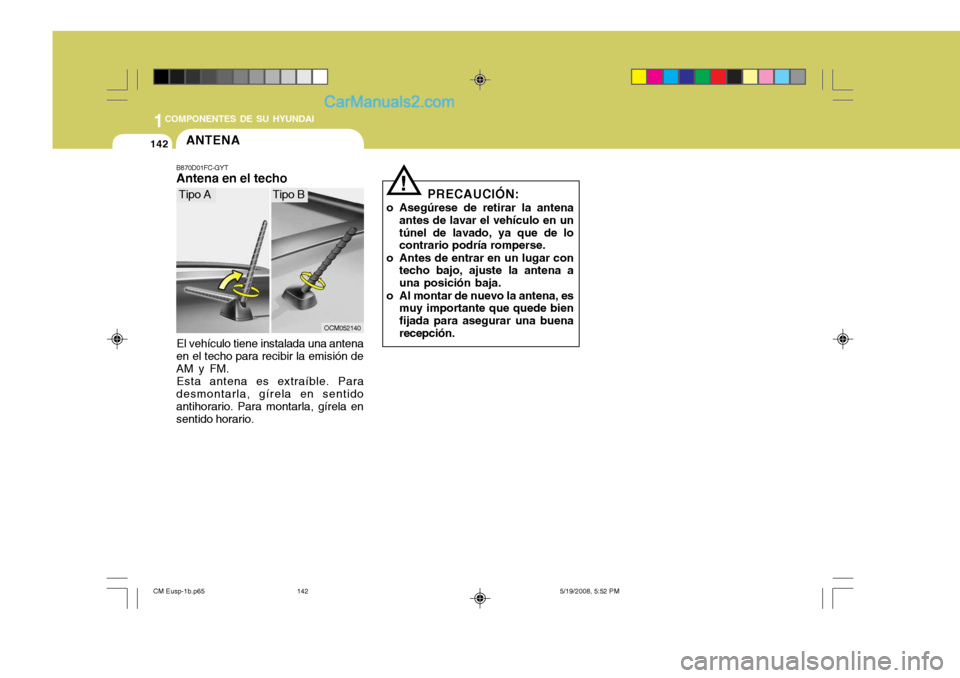

B870D01FC-GYT Antena en el techo
El vehículo tiene instalada una antena
en el techo para recibir la emisión de AM y FM.
Esta antena es extraíble. Para
desmontarla, gírela en sentidoantihorario. Para montarla, gírela ensentido horario.
! PRECAUCIÓN:
o Asegúrese de retirar la antena antes de lavar el vehículo en un túnel de lavado, ya que de lo contrario podría romperse.
o Antes de entrar en un lugar con techo bajo, ajuste la antena a una posición baja.
o Al montar de nuevo la antena, es muy importante que quede bienfijada para asegurar una buenarecepción.
OCM052140
Tipo ATipo B
CM Eusp-1b.p65 5/19/2008, 5:52 PM
142
Page 46 of 167
1
COMPONENTES DE SU HYUNDAI
143143SISTEMA DE SONIDO STEREO

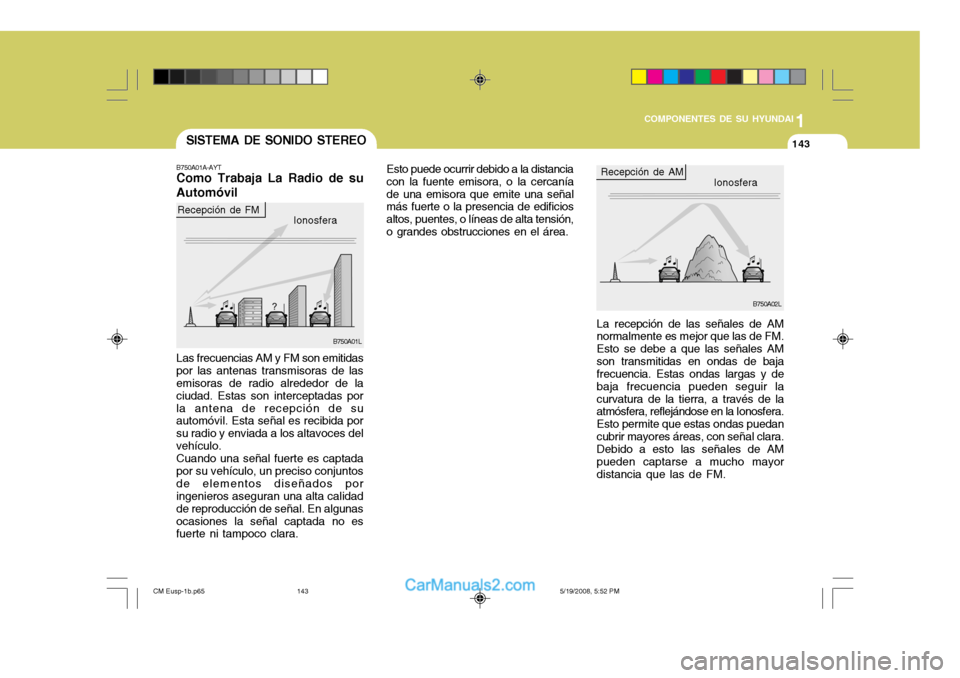

B750A01A-AYT Como Trabaja La Radio de su Automóvil
Ionosfera
Recepción de FM
B750A01L B750A02L
Ionosfera
Recepción de AM
Las frecuencias AM y FM son emitidas
por las antenas transmisoras de las emisoras de radio alrededor de la ciudad. Estas son interceptadas porla antena de recepción de su automóvil. Esta señal es recibida por su radio y enviada a los altavoces delvehículo. Cuando una señal fuerte es captada
por su vehículo, un preciso conjuntosde elementos diseñados por ingenieros aseguran una alta calidad de reproducción de señal. En algunasocasiones la señal captada no es fuerte ni tampoco clara. Esto puede ocurrir debido a la distancia con la fuente emisora, o la cercaníade una emisora que emite una señal más fuerte o la presencia de edificios altos, puentes, o líneas de alta tensión,o grandes obstrucciones en el área.
La recepción de las señales de AM normalmente es mejor que las de FM. Esto se debe a que las señales AMson transmitidas en ondas de baja frecuencia. Estas ondas largas y de baja frecuencia pueden seguir lacurvatura de la tierra, a través de la atmósfera, reflejándose en la Ionosfera. Esto permite que estas ondas puedancubrir mayores áreas, con señal clara. Debido a esto las señales de AM pueden captarse a mucho mayordistancia que las de FM.
CM Eusp-1b.p65 5/19/2008, 5:52 PM
143
Page 47 of 167
1COMPONENTES DE SU HYUNDAI
144
B750A04L
B750A05L

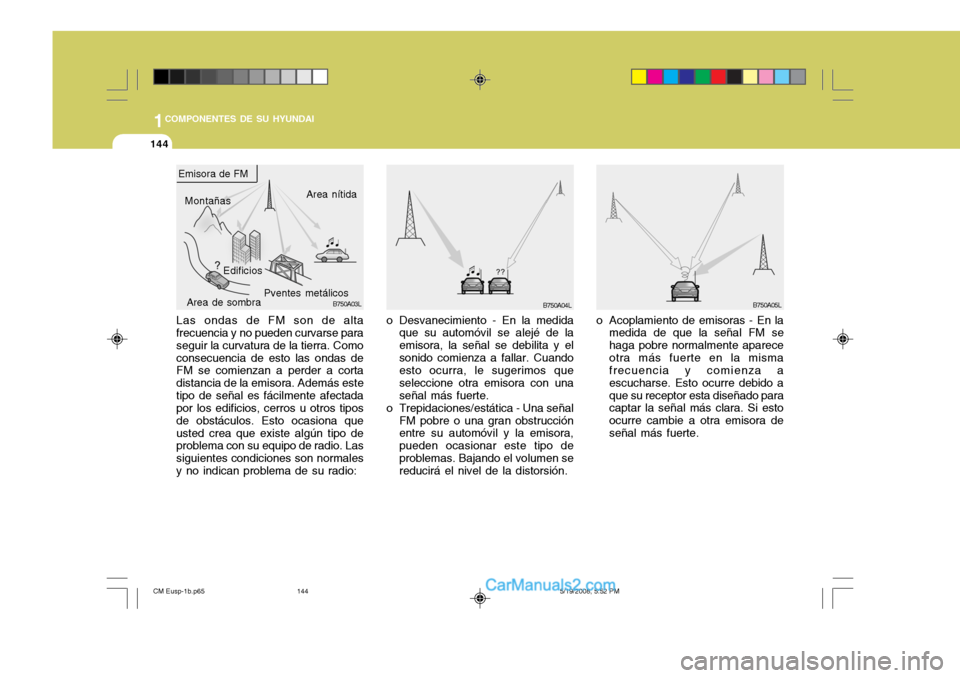

o Desvanecimiento - En la medida que su automóvil se alejé de la emisora, la señal se debilita y elsonido comienza a fallar. Cuando esto ocurra, le sugerimos que seleccione otra emisora con unaseñal más fuerte.
o Trepidaciones/estática - Una señal
FM pobre o una gran obstrucción entre su automóvil y la emisora, pueden ocasionar este tipo deproblemas. Bajando el volumen se reducirá el nivel de la distorsión. o Acoplamiento de emisoras - En la
medida de que la señal FM se haga pobre normalmente apareceotra más fuerte en la misma frecuencia y comienza a escucharse. Esto ocurre debido aque su receptor esta diseñado para captar la señal más clara. Si esto ocurre cambie a otra emisora deseñal más fuerte.
Edificios
Area de sombra
B750A03L
Emisora de FM
Pventes metálicos
Las ondas de FM son de alta frecuencia y no pueden curvarse para seguir la curvatura de la tierra. Como consecuencia de esto las ondas de FM se comienzan a perder a corta distancia de la emisora. Además estetipo de señal es fácilmente afectada por los edificios, cerros u otros tipos de obstáculos. Esto ocasiona queusted crea que existe algún tipo de problema con su equipo de radio. Las siguientes condiciones son normalesy no indican problema de su radio: Area nítida
Montañas
CM Eusp-1b.p65 5/19/2008, 5:52 PM
144
Page 48 of 167
1
COMPONENTES DE SU HYUNDAI
145145
!

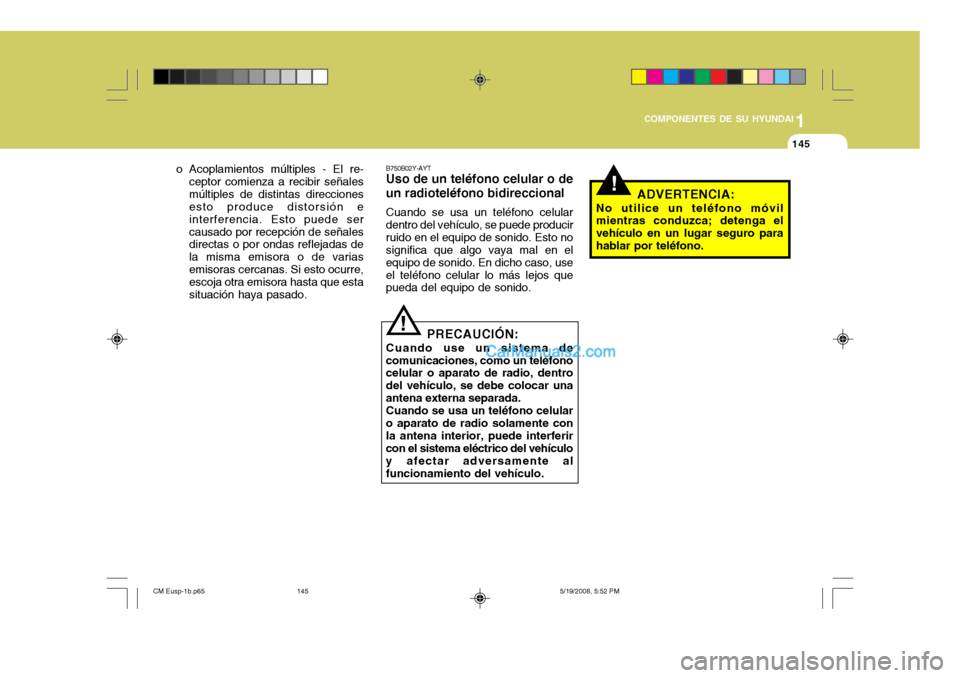

B750B02Y-AYT Uso de un teléfono celular o de un radioteléfono bidireccional Cuando se usa un teléfono celular dentro del vehículo, se puede producirruido en el equipo de sonido. Esto no significa que algo vaya mal en el equipo de sonido. En dicho caso, useel teléfono celular lo más lejos que pueda del equipo de sonido.
!
PRECAUCIÓN:
Cuando use un sistema de comunicaciones, como un teléfono celular o aparato de radio, dentro del vehículo, se debe colocar unaantena externa separada.Cuando se usa un teléfono celularo aparato de radio solamente conla antena interior, puede interferir con el sistema eléctrico del vehículo y afectar adversamente alfuncionamiento del vehículo. ADVERTENCIA:
No utilice un teléfono móvil mientras conduzca; detenga el vehículo en un lugar seguro parahablar por teléfono.
o Acoplamientos múltiples - El re-
ceptor comienza a recibir señalesmúltiples de distintas direcciones esto produce distorsión e interferencia. Esto puede sercausado por recepción de señales directas o por ondas reflejadas de la misma emisora o de variasemisoras cercanas. Si esto ocurre, escoja otra emisora hasta que esta situación haya pasado.
CM Eusp-1b.p65 5/19/2008, 5:52 PM
145
Page 49 of 167
1COMPONENTES DE SU HYUNDAI
146

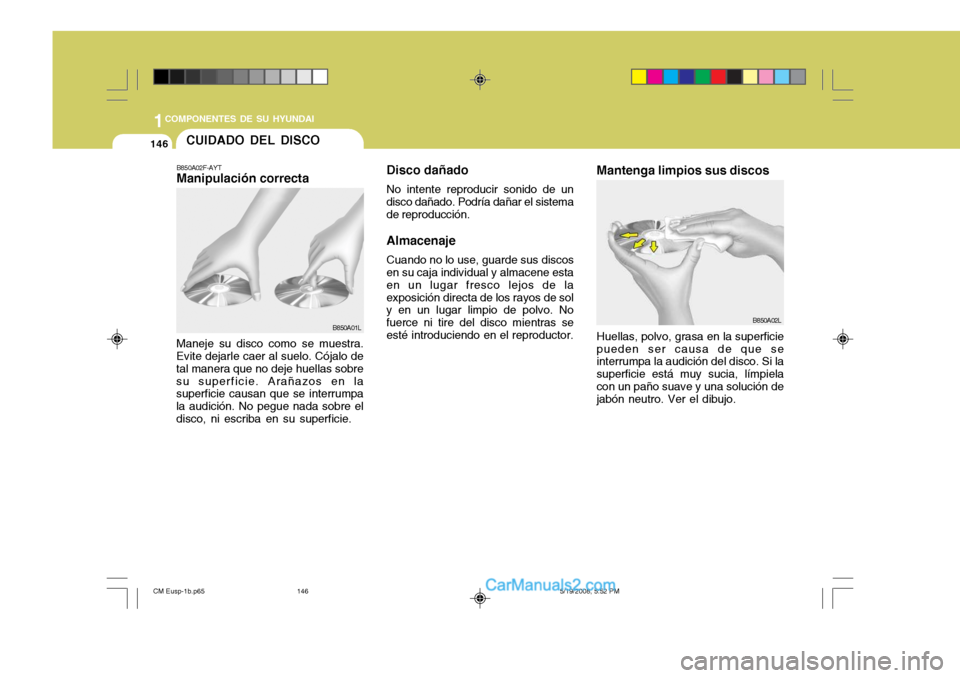

Disco dañado No intente reproducir sonido de un
disco dañado. Podría dañar el sistema de reproducción.
Almacenaje Cuando no lo use, guarde sus discos
en su caja individual y almacene esta en un lugar fresco lejos de laexposición directa de los rayos de sol y en un lugar limpio de polvo. No fuerce ni tire del disco mientras seesté introduciendo en el reproductor.
B850A02F-AYT Manipulación correcta
Maneje su disco como se muestra.Evite dejarle caer al suelo. Cójalo de tal manera que no deje huellas sobresu superficie. Arañazos en la superficie causan que se interrumpa la audición. No pegue nada sobre eldisco, ni escriba en su superficie. B850A01L
B850A02L
Mantenga limpios sus discos
CUIDADO DEL DISCO
Huellas, polvo, grasa en la superficie
pueden ser causa de que se interrumpa la audición del disco. Si la superficie está muy sucia, límpielacon un paño suave y una solución de jabón neutro. Ver el dibujo.
CM Eusp-1b.p65 5/19/2008, 5:52 PM
146

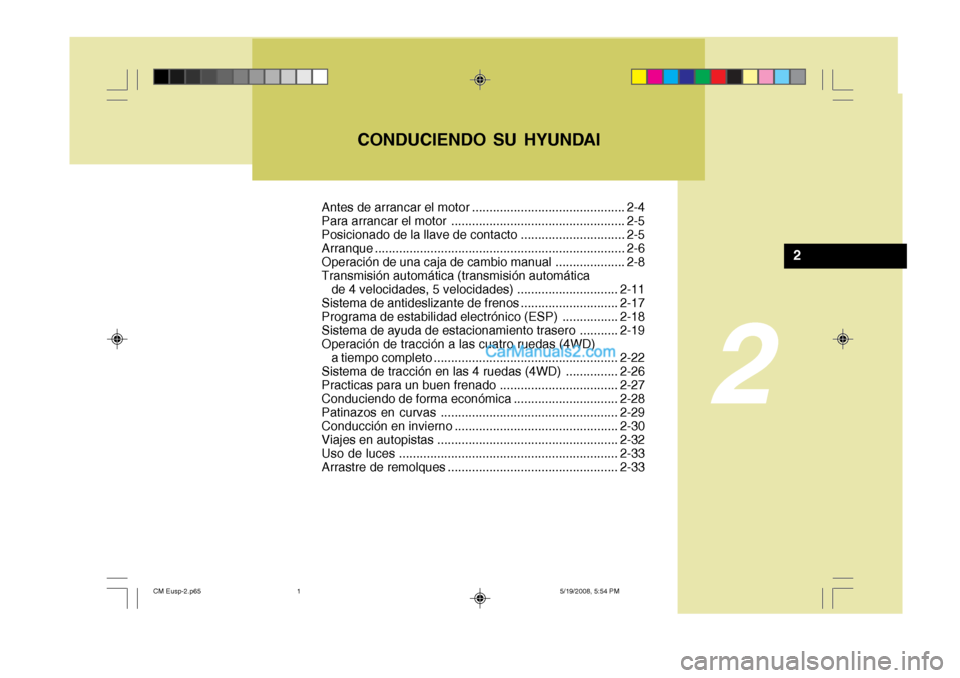

Page 50 of 167
2
CONDUCIENDO SU HYUNDAI
2
Antes de arrancar el motor ............................................ 2-4
Para arrancar el motor .................................................. 2-5
Posicionado de la llave de contacto .............................. 2-5
Arranque ........................................................................ 2-6
Operación de una caja de cambio manual .................... 2-8Transmisión automática (transmisión automáticade 4 velocidades, 5 velocidades) ............................. 2-11
Sistema de antideslizante de frenos ............................ 2-17
Programa de estabilidad electrónico ( ESP)................ 2-18
Sistema de ayuda de estacionamiento trasero ...........2-19
Operación de tracción a las cuatro ruedas (4WD) a tiempo completo ..................................................... 2-22
Sistema de tracción en las 4 ruedas (4WD) ...............2-26
Practicas para un buen frenado .................................. 2-27
Conduciendo de forma económica .............................. 2-28
Patinazos en curvas ................................................... 2-29
Conducción en inviern o ............................................... 2-30
Viajes en autopistas .................................................... 2-32
Uso de l uces ............................................................... 2-33
Arrastre de remolques ................................................. 2-33
