Hyundai Santa Fe 2010 Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
36
4
D110200AUN

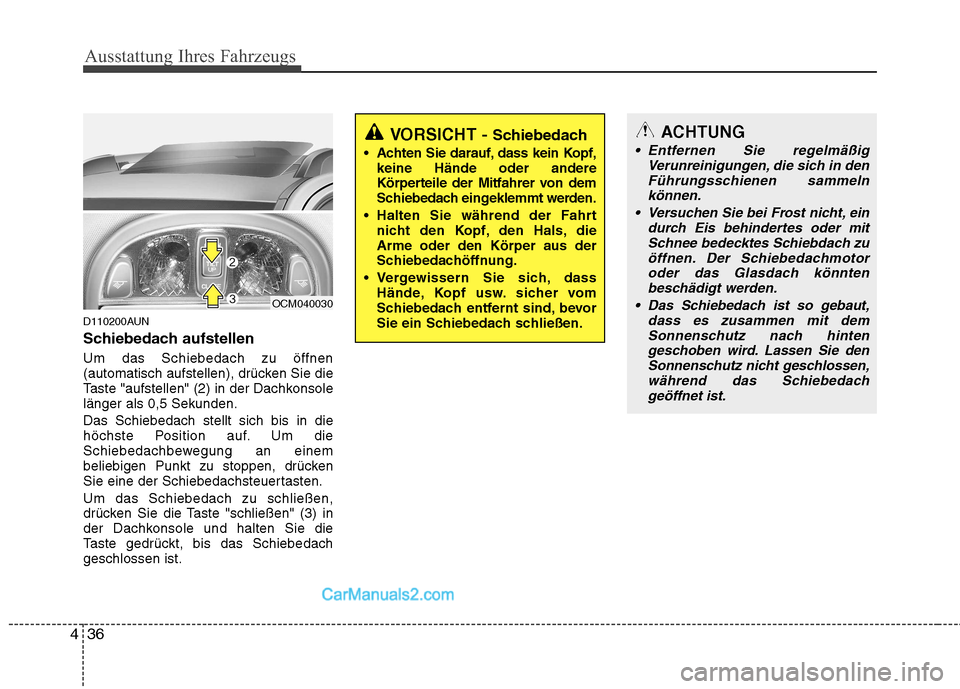

Schiebedach aufstellen Um das Schiebedach zu öffnen
(automatisch aufstellen), drücken Sie die
Taste "aufstellen" (2) in der Dachkonsolelänger als 0,5 Sekunden. Das Schiebedach stellt sich bis in die
höchste Position auf. Um die
Schiebedachbewegung an einem
beliebigen Punkt zu stoppen, drücken
Sie eine der Schiebedachsteuertasten. Um das Schiebedach zu schließen,
drücken Sie die Taste "schließen" (3) in
der Dachkonsole und halten Sie die
Taste gedrückt, bis das Schiebedachgeschlossen ist.
VORSICHT - Schiebedach
Achten Sie darauf, dass kein Kopf, keine Hände oder andere
Körperteile der Mitfahrer von dem
Schiebedach eingeklemmt werden.
Halten Sie während der Fahrt nicht den Kopf, den Hals, dieArme oder den Körper aus der
Schiebedachöffnung.
Vergewissern Sie sich, dass Hände, Kopf usw. sicher vom
Schiebedach entfernt sind, bevor
Sie ein Schiebedach schließen.
OCM040030
ACHTUNG
Entfernen Sie regelmäßig
Verunreinigungen, die sich in den
Führungsschienen sammeln können.
Versuchen Sie bei Frost nicht, ein durch Eis behindertes oder mit
Schnee bedecktes Schiebdach zu öffnen. Der Schiebedachmotoroder das Glasdach könnten beschädigt werden.
Das Schiebedach ist so gebaut, dass es zusammen mit demSonnenschutz nach hintengeschoben wird. Lassen Sie den Sonnenschutz nicht geschlossen,
während das Schiebedachgeöffnet ist.

437
Ausstattung Ihres Fahrzeugs
D110300AUN

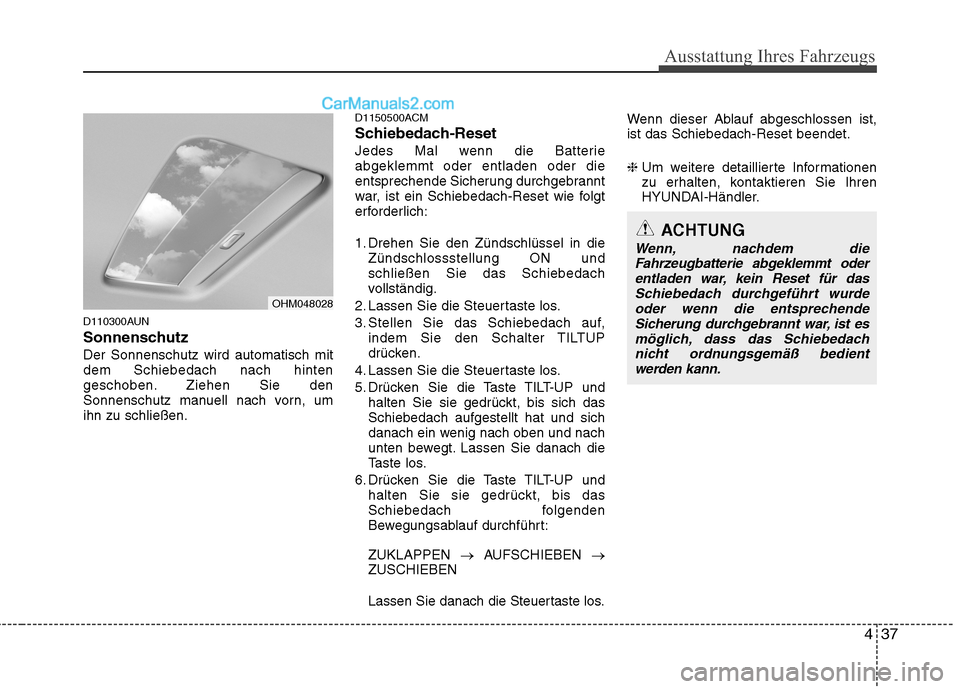

SonnenschutzDer Sonnenschutz wird automatisch mit dem Schiebedach nach hinten
geschoben. Ziehen Sie den
Sonnenschutz manuell nach vorn, umihn zu schließen.D1150500ACM
Schiebedach-Reset
Jedes Mal wenn die Batterie abgeklemmt oder entladen oder die
entsprechende Sicherung durchgebrannt
war, ist ein Schiebedach-Reset wie folgt
erforderlich:
1. Drehen Sie den Zündschlüssel in die
Zündschlossstellung ON und schließen Sie das Schiebedach
vollständig.
2. Lassen Sie die Steuertaste los.
3. Stellen Sie das Schiebedach auf, indem Sie den Schalter TILTUP
drücken.
4. Lassen Sie die Steuertaste los.
5. Drücken Sie die Taste TILT-UP und halten Sie sie gedrückt, bis sich das Schiebedach aufgestellt hat und sich
danach ein wenig nach oben und nach
unten bewegt. Lassen Sie danach die
Taste los.
6. Drücken Sie die Taste TILT-UP und halten Sie sie gedrückt, bis das
Schiebedach folgenden
Bewegungsablauf durchführt: ZUKLAPPEN AUFSCHIEBEN
ZUSCHIEBEN
Lassen Sie danach die Steuertaste los. Wenn dieser Ablauf abgeschlossen ist, ist das Schiebedach-Reset beendet. ❈
Um weitere detaillierte Informationen
zu erhalten, kontaktieren Sie Ihren
HYUNDAI-Händler.
OHM048028
ACHTUNG
Wenn, nachdem die
Fahrzeugbatterie abgeklemmt oderentladen war, kein Reset für das Schiebedach durchgeführt wurde
oder wenn die entsprechendeSicherung durchgebrannt war, ist es möglich, dass das Schiebedachnicht ordnungsgemäß bedient
werden kann.

Ausstattung Ihres Fahrzeugs
38
4

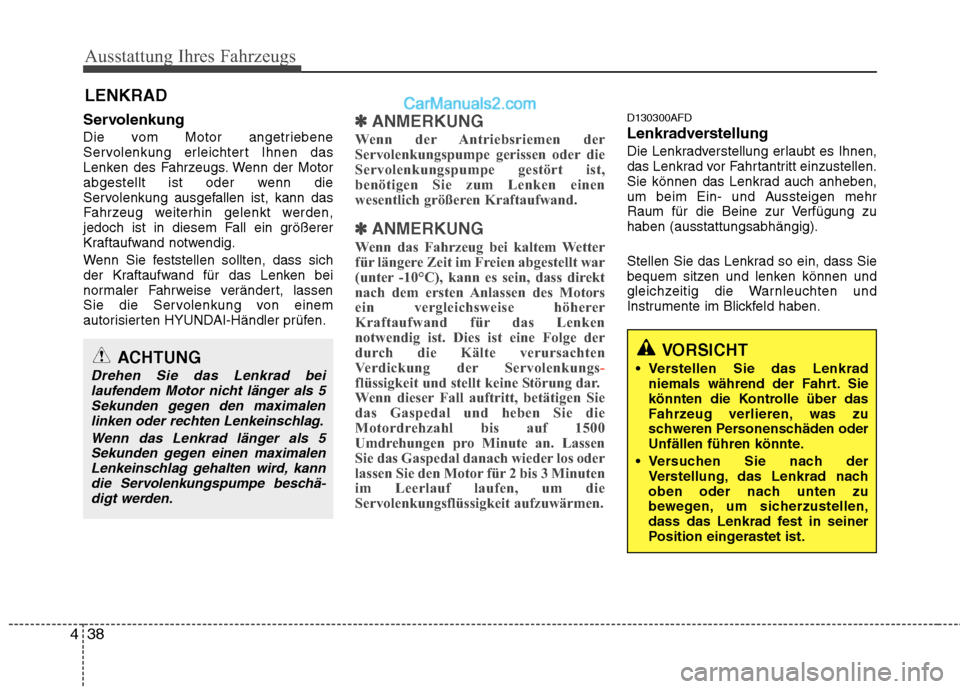

Servolenkung
Die vom Motor angetriebene
Servolenkung erleichtert Ihnen das
Lenken des Fahrzeugs. Wenn der Motor
abgestellt ist oder wenn die
Servolenkung ausgefallen ist, kann das
Fahrzeug weiterhin gelenkt werden,
jedoch ist in diesem Fall ein größerer
Kraftaufwand notwendig.
Wenn Sie feststellen sollten, dass sich
der Kraftaufwand für das Lenken bei
normaler Fahrweise verändert, lassen
Sie die Servolenkung von einem
autorisierten HYUNDAI-Händler prüfen.✽✽
ANMERKUNG
Wenn der Antriebsriemen der
Servolenkungspumpe gerissen oder die
Servolenkungspumpe gestört ist,
benötigen Sie zum Lenken einen
wesentlich größeren Kraftaufwand.
✽
✽ ANMERKUNG
Wenn das Fahrzeug bei kaltem Wetter
für längere Zeit im Freien abgestellt war
(unter -10°C), kann es sein, dass direkt
nach dem ersten Anlassen des Motors
ein vergleichsweise höherer
Kraftaufwand für das Lenken
notwendig ist. Dies ist eine Folge der
durch die Kälte verursachten
Verdickung der Servolenkungs
-flüssigkeit und stellt keine Störung dar.
Wenn dieser Fall auftritt, betätigen Sie
das Gaspedal und heben Sie die
Motordrehzahl bis auf 1500
Umdrehungen pro Minute an. Lassen
Sie das Gaspedal danach wieder los oder
lassen Sie den Motor für 2 bis 3 Minuten
im Leerlauf laufen, um die
Servolenkungsflüssigkeit aufzuwärmen.
D130300AFD
Lenkradverstellung
Die Lenkradverstellung erlaubt es Ihnen,
das Lenkrad vor Fahrtantritt einzustellen.
Sie können das Lenkrad auch anheben,
um beim Ein- und Aussteigen mehr
Raum für die Beine zur Verfügung zuhaben (ausstattungsabhängig).
Stellen Sie das Lenkrad so ein, dass Sie
bequem sitzen und lenken können und
gleichzeitig die Warnleuchten und
Instrumente im Blickfeld haben.
LENKRAD
VORSICHT
Verstellen Sie das Lenkrad niemals während der Fahrt. Sie
könnten die Kontrolle über das
Fahrzeug verlieren, was zu
schweren Personenschäden oder
Unfällen führen könnte.
Versuchen Sie nach der Verstellung, das Lenkrad nach
oben oder nach unten zu
bewegen, um sicherzustellen,
dass das Lenkrad fest in seiner
Position eingerastet ist.ACHTUNG
Drehen Sie das Lenkrad bei
laufendem Motor nicht länger als 5Sekunden gegen den maximalenlinken oder rechten Lenkeinschlag.
Wenn das Lenkrad länger als 5Sekunden gegen einen maximalenLenkeinschlag gehalten wird, kanndie Servolenkungspumpe beschä-digt werden.

439
Ausstattung Ihres Fahrzeugs

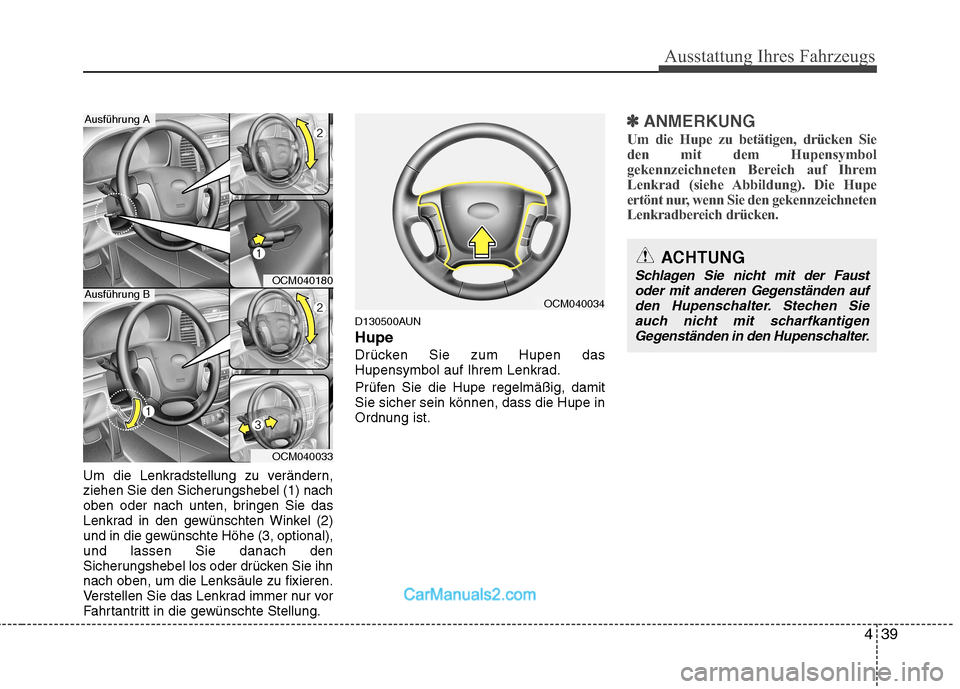

Um die Lenkradstellung zu verändern,
ziehen Sie den Sicherungshebel (1) nach
oben oder nach unten, bringen Sie das
Lenkrad in den gewünschten Winkel (2)
und in die gewünschte Höhe (3, optional),und lassen Sie danach den
Sicherungshebel los oder drücken Sie ihnnach oben, um die Lenksäule zu fixieren.
Verstellen Sie das Lenkrad immer nur vor
Fahrtantritt in die gewünschte Stellung.D130500AUN Hupe
Drücken Sie zum Hupen das
Hupensymbol auf Ihrem Lenkrad.
Prüfen Sie die Hupe regelmäßig, damit Sie sicher sein können, dass die Hupe in
Ordnung ist.
✽✽
ANMERKUNG
Um die Hupe zu betätigen, drücken Sie
den mit dem Hupensymbol
gekennzeichneten Bereich auf Ihrem
Lenkrad (siehe Abbildung). Die Hupe
ertönt nur, wenn Sie den gekennzeichneten
Lenkradbereich drücken.
ACHTUNG
Schlagen Sie nicht mit der Faust oder mit anderen Gegenständen aufden Hupenschalter. Stechen Sie auch nicht mit scharfkantigenGegenständen in den Hupenschalter.
OCM040034
OCM040180
OCM040033
Ausführung A
Ausführung B

Ausstattung Ihres Fahrzeugs
40
4
D140100AUN

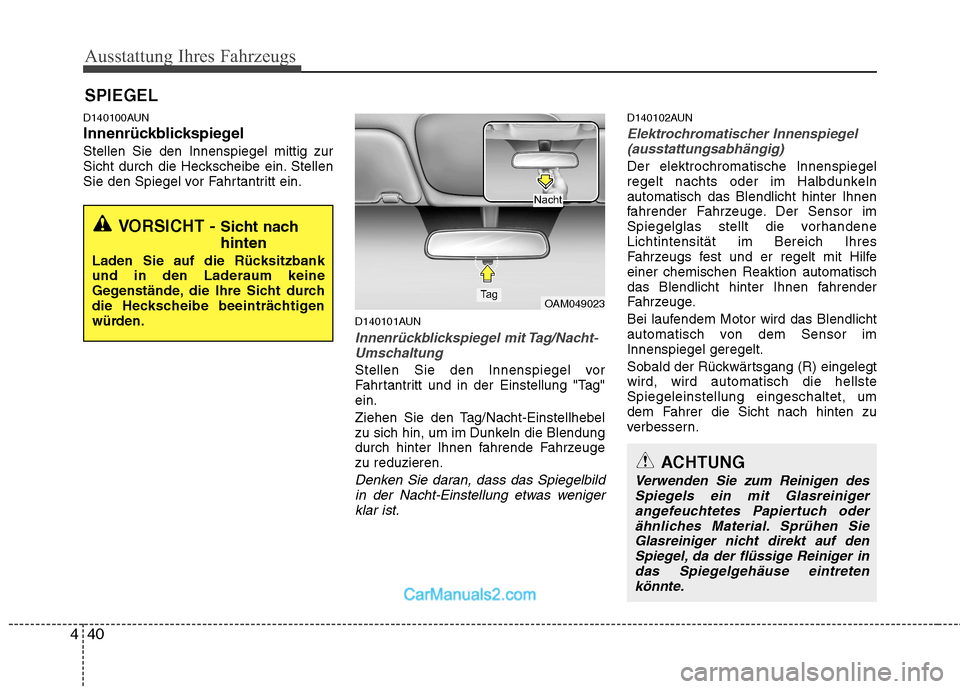

InnenrückblickspiegelStellen Sie den Innenspiegel mittig zur
Sicht durch die Heckscheibe ein. Stellen
Sie den Spiegel vor Fahrtantritt ein.
D140101AUN
Innenrückblickspiegel mit Tag/Nacht-Umschaltung
Stellen Sie den Innenspiegel vor
Fahrtantritt und in der Einstellung "Tag"ein.
Ziehen Sie den Tag/Nacht-Einstellhebel
zu sich hin, um im Dunkeln die Blendung
durch hinter Ihnen fahrende Fahrzeugezu reduzieren.
Denken Sie daran, dass das Spiegelbildin der Nacht-Einstellung etwas wenigerklar ist.
D140102AUN
Elektrochromatischer Innenspiegel(ausstattungsabhängig)
Der elektrochromatische Innenspiegel
regelt nachts oder im Halbdunkelnautomatisch das Blendlicht hinter Ihnen
fahrender Fahrzeuge. Der Sensor im
Spiegelglas stellt die vorhandeneLichtintensität im Bereich Ihres
Fahrzeugs fest und er regelt mit Hilfeeiner chemischen Reaktion automatisch
das Blendlicht hinter Ihnen fahrender
Fahrzeuge.
Bei laufendem Motor wird das Blendlicht
automatisch von dem Sensor imInnenspiegel geregelt.
Sobald der Rückwärtsgang (R) eingelegt wird, wird automatisch die hellsteSpiegeleinstellung eingeschaltet, um
dem Fahrer die Sicht nach hinten zu
verbessern.
SPIEGEL
VORSICHT -
Sicht nach hinten
Laden Sie auf die Rücksitzbank und in den Laderaum keine
Gegenstände, die Ihre Sicht durch
die Heckscheibe beeinträchtigen
würden.
ACHTUNG
Verwenden Sie zum Reinigen des Spiegels ein mit Glasreinigerangefeuchtetes Papiertuch oder
ähnliches Material. Sprühen Sie Glasreiniger nicht direkt auf den Spiegel, da der flüssige Reiniger indas Spiegelgehäuse eintreten
könnte.
OAM049023Ta g
Nacht

441
Ausstattung Ihres Fahrzeugs

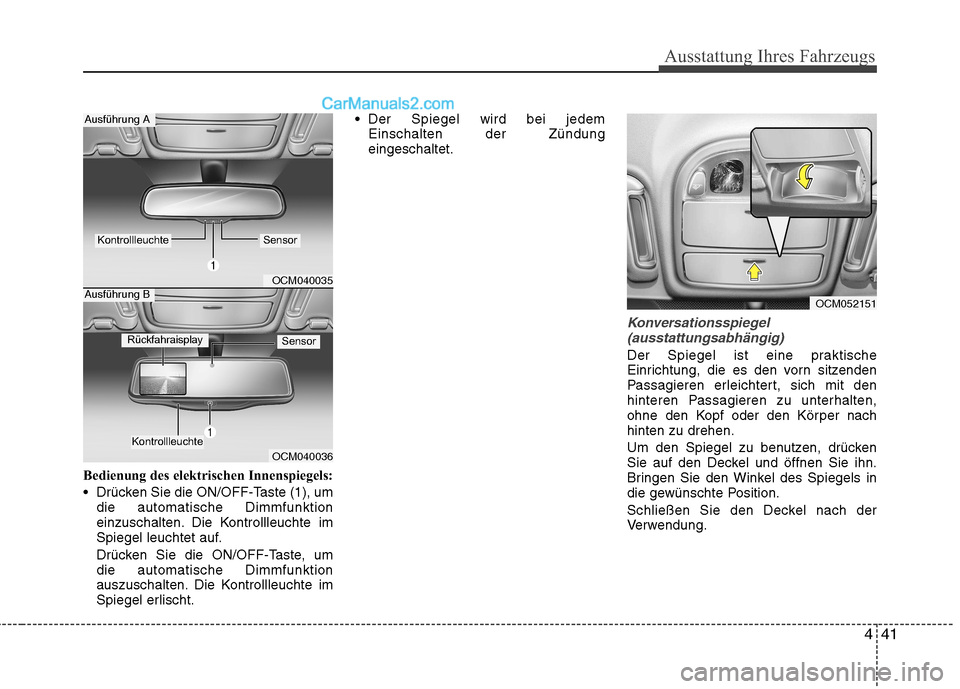

Bedienung des elektrischen Innenspiegels:
Drücken Sie die ON/OFF-Taste (1), umdie automatische Dimmfunktion
einzuschalten. Die Kontrollleuchte im
Spiegel leuchtet auf.
Drücken Sie die ON/OFF-Taste, um die automatische Dimmfunktion
auszuschalten. Die Kontrollleuchte im
Spiegel erlischt. Der Spiegel wird bei jedem
Einschalten der Zündungeingeschaltet.
Konversationsspiegel
(ausstattungsabhängig)
Der Spiegel ist eine praktische
Einrichtung, die es den vorn sitzenden
Passagieren erleichtert, sich mit den
hinteren Passagieren zu unterhalten,
ohne den Kopf oder den Körper nachhinten zu drehen.
Um den Spiegel zu benutzen, drücken
Sie auf den Deckel und öffnen Sie ihn.
Bringen Sie den Winkel des Spiegels in
die gewünschte Position.
Schließen Sie den Deckel nach der
Verwendung.
OCM040035
OCM040036
Ausführung A
Ausführung B
KontrollleuchteSensor
Kontrollleuchte
SensorR ückfahraisplay
OCM052151

Ausstattung Ihres Fahrzeugs
42
4
D140200AUN

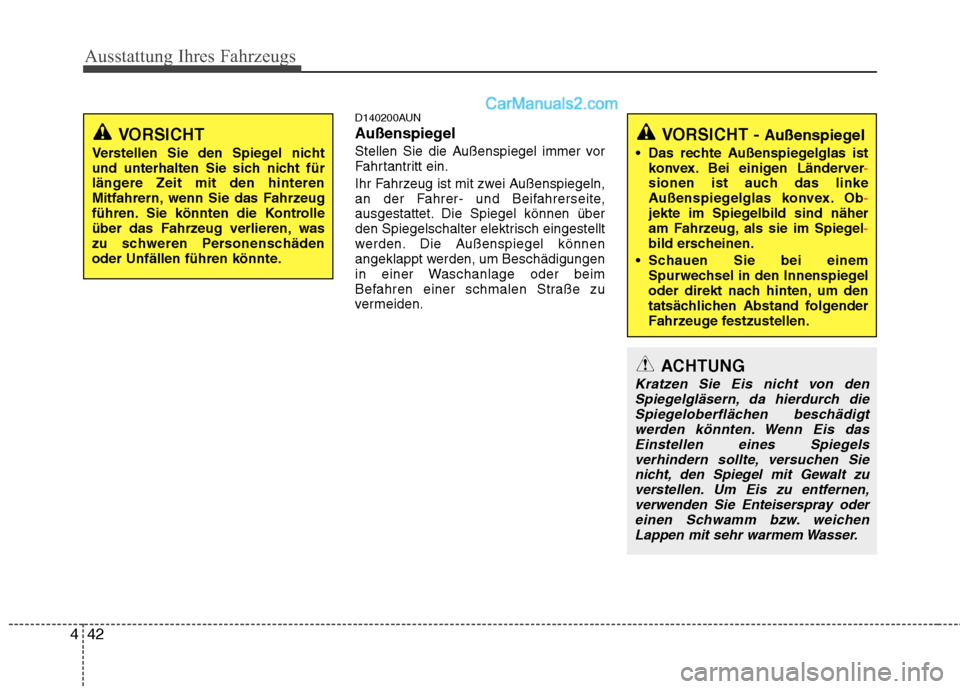

Außenspiegel
Stellen Sie die Außenspiegel immer vor
Fahrtantritt ein.
Ihr Fahrzeug ist mit zwei Außenspiegeln,
an der Fahrer- und Beifahrerseite,
ausgestattet. Die Spiegel können über
den Spiegelschalter elektrisch eingestellt
werden. Die Außenspiegel können
angeklappt werden, um Beschädigungen
in einer Waschanlage oder beim
Befahren einer schmalen Straße zu
vermeiden.
VORSICHT - Außenspiegel
Das rechte Außenspiegelglas ist konvex. Bei einigen Länderver
-sionen ist auch das linke
Außenspiegelglas konvex. Ob-jekte im Spiegelbild sind näher
am Fahrzeug, als sie im Spiegel-bild erscheinen.
Schauen Sie bei einem Spurwechsel in den Innenspiegel
oder direkt nach hinten, um den
tatsächlichen Abstand folgender
Fahrzeuge festzustellen.
ACHTUNG
Kratzen Sie Eis nicht von den
Spiegelgläsern, da hierdurch die
Spiegeloberflächen beschädigt werden könnten. Wenn Eis dasEinstellen eines Spiegels verhindern sollte, versuchen Sie
nicht, den Spiegel mit Gewalt zu verstellen. Um Eis zu entfernen,verwenden Sie Enteiserspray oder einen Schwamm bzw. weichen
Lappen mit sehr warmem Wasser.
VORSICHT
Verstellen Sie den Spiegel nicht
und unterhalten Sie sich nicht für
längere Zeit mit den hinteren
Mitfahrern, wenn Sie das Fahrzeug
führen. Sie könnten die Kontrolle
über das Fahrzeug verlieren, was
zu schweren Personenschäden
oder Unfällen führen könnte.

443
Ausstattung Ihres Fahrzeugs
ACHTUNG
Wenn ein Spiegel in derjeweiligen Verstellrichtung den
maximalen Einstellwinkel erreicht hat, bleibt er stehen, jedoch läuftder Stellmotor solange weiter, wiedie entsprechende Taste gedrückt
gehalten wird. Drücken Siedeshalb die Taste nicht länger notwendig, da der Elektromotor
sonst beschädigt werden könnte.

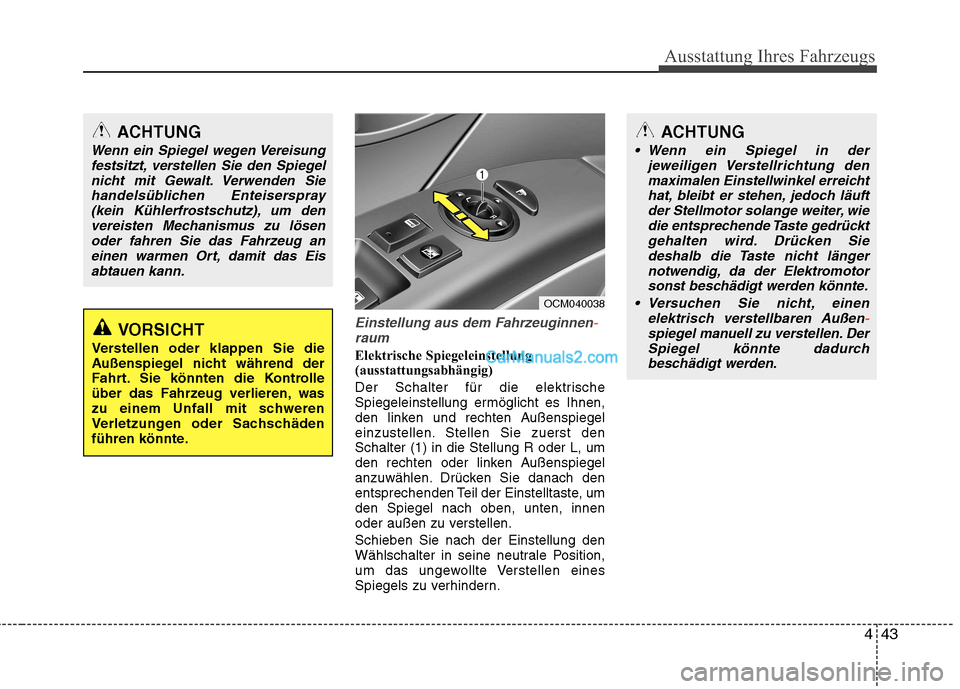

Versuchen Sie nicht, einen elektrisch verstellbaren Außen
-spiegel manuell zu verstellen. DerSpiegel könnte dadurch
beschädigt werden.Einstellung aus dem Fahrzeuginnen-raum
Elektrische Spiegeleinstellung
(ausstattungsabhängig)
Der Schalter für die elektrische
Spiegeleinstellung ermöglicht es Ihnen,
den linken und rechten Außenspiegel
einzustellen. Stellen Sie zuerst denSchalter (1) in die Stellung R oder L, um
den rechten oder linken Außenspiegel
anzuwählen. Drücken Sie danach den
entsprechenden Teil der Einstelltaste, umden Spiegel nach oben, unten, innen
oder außen zu verstellen. Schieben Sie nach der Einstellung den
Wählschalter in seine neutrale Position,
um das ungewollte Verstellen eines
Spiegels zu verhindern.
ACHTUNG
Wenn ein Spiegel wegen Vereisung festsitzt, verstellen Sie den Spiegel
nicht mit Gewalt. Verwenden Siehandelsüblichen Enteiserspray(kein Kühlerfrostschutz), um den vereisten Mechanismus zu lösen
oder fahren Sie das Fahrzeug aneinen warmen Ort, damit das Eisabtauen kann.
VORSICHT
Verstellen oder klappen Sie die
Außenspiegel nicht während der
Fahrt. Sie könnten die Kontrolle
über das Fahrzeug verlieren, was
zu einem Unfall mit schweren
Verletzungen oder Sachschäden
führen könnte.
OCM040038

Ausstattung Ihres Fahrzeugs
44
4
D140202AFD

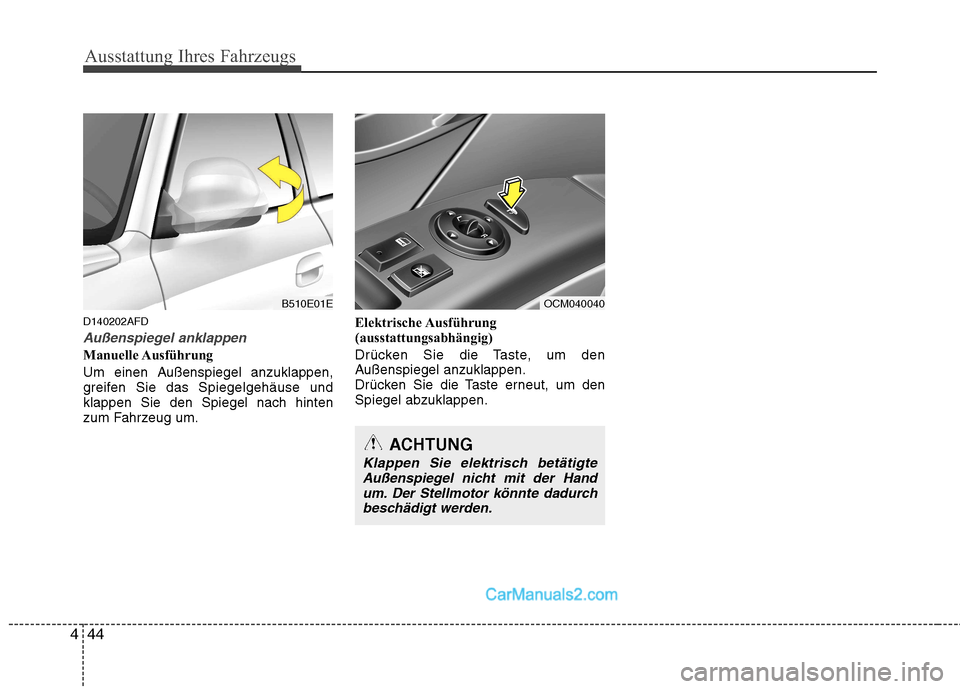

Außenspiegel anklappen
Manuelle Ausführung
Um einen Außenspiegel anzuklappen,
greifen Sie das Spiegelgehäuse undklappen Sie den Spiegel nach hinten
zum Fahrzeug um. Elektrische Ausführung
(ausstattungsabhängig)
Drücken Sie die Taste, um den
Außenspiegel anzuklappen.
Drücken Sie die Taste erneut, um denSpiegel abzuklappen.
ACHTUNG
Klappen Sie elektrisch betätigte
Außenspiegel nicht mit der Hand um. Der Stellmotor könnte dadurch
beschädigt werden.
B510E01EOCM040040

445
Ausstattung Ihres Fahrzeugs

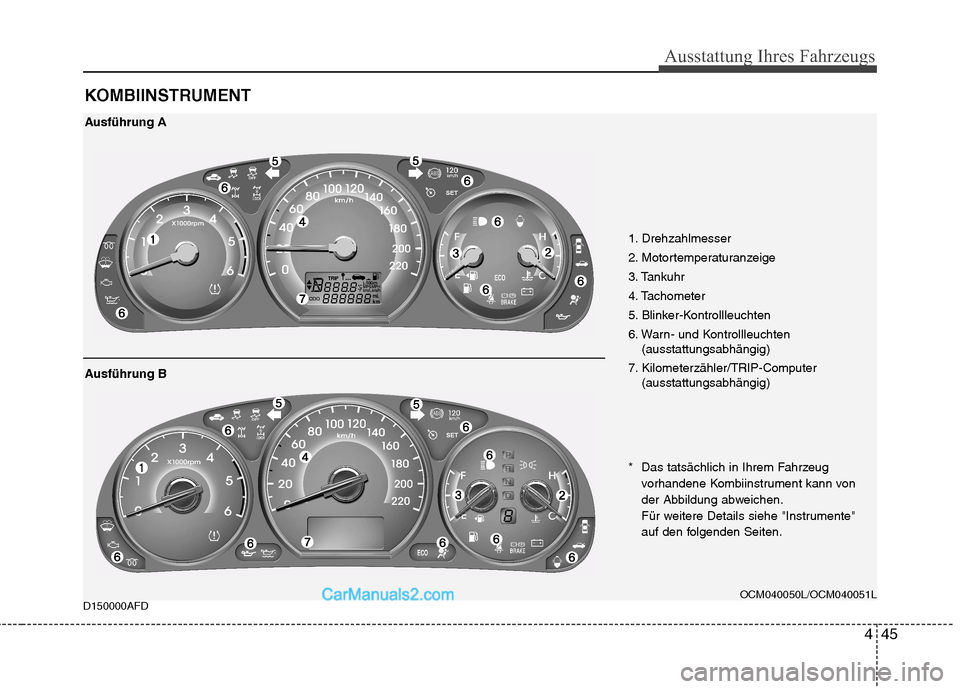

D150000AFDKOMBIINSTRUMENT
1. Drehzahlmesser
2. Motortemperaturanzeige
3. Tankuhr
4. Tachometer
5. Blinker-Kontrollleuchten
6. Warn- und Kontrollleuchten
(ausstattungsabhängig)
7. Kilometerzähler/TRIP-Computer (ausstattungsabhängig)
OCM040050L/OCM040051L
Ausführung A
* Das tatsächlich in Ihrem Fahrzeug
vorhandene Kombiinstrument kann von
der Abbildung abweichen.
Für weitere Details siehe "Instrumente"
auf den folgenden Seiten.
Ausführung B
