Hyundai Santa Fe 2010 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2010, Model line: Santa Fe, Model: Hyundai Santa Fe 2010Pages: 539, PDF Size: 26.4 MB
Page 531 of 539
Wartung
76
7

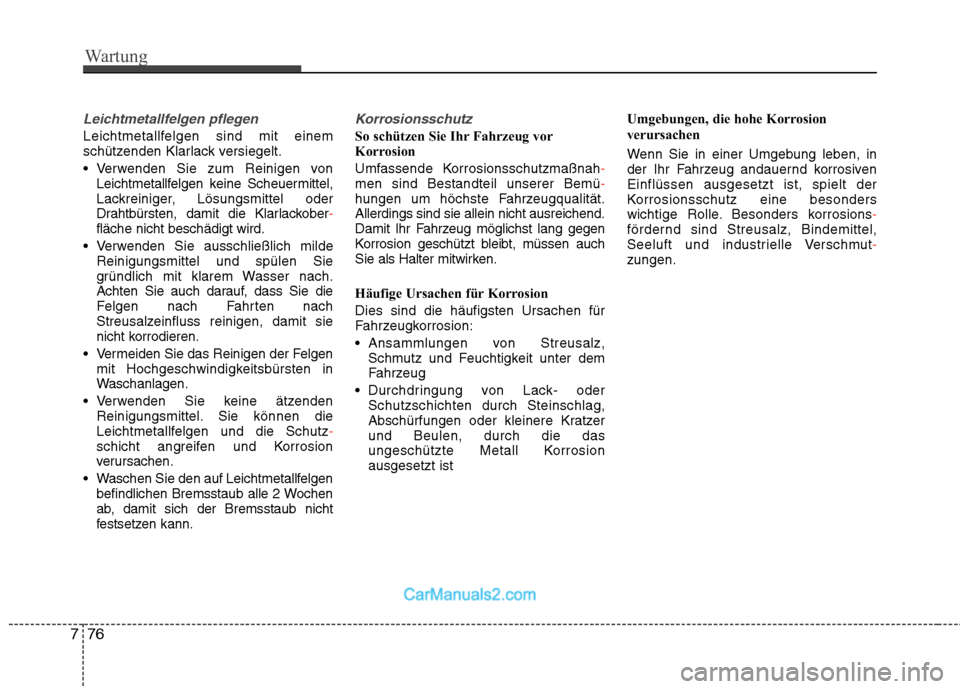

Leichtmetallfelgen pflegen
Leichtmetallfelgen sind mit einem
schützenden Klarlack versiegelt.
Verwenden Sie zum Reinigen von
Leichtmetallfelgen keine Scheuermittel,
Lackreiniger, Lösungsmittel oder
Drahtbürsten, damit die Klarlackober
-fläche nicht beschädigt wird.
Verwenden Sie ausschließlich milde Reinigungsmittel und spülen Sie
gründlich mit klarem Wasser nach.
Achten Sie auch darauf, dass Sie die
Felgen nach Fahrten nach
Streusalzeinfluss reinigen, damit sie
nicht korrodieren.
Vermeiden Sie das Reinigen der Felgen mit Hochgeschwindigkeitsbürsten in
Waschanlagen.
Verwenden Sie keine ätzenden Reinigungsmittel. Sie können die
Leichtmetallfelgen und die Schutz
-schicht angreifen und Korrosion
verursachen.
Waschen Sie den auf Leichtmetallfelgen befindlichen Bremsstaub alle 2 Wochen
ab, damit sich der Bremsstaub nicht
festsetzen kann.
Korrosionsschutz
So schützen Sie Ihr Fahrzeug vor
Korrosion
Umfassende Korrosionsschutzmaßnah
-men sind Bestandteil unserer Bemü-hungen um höchste Fahrzeugqualität. Allerdings sind sie allein nicht ausreichend.
Damit Ihr Fahrzeug möglichst lang gegen
Korrosion geschützt bleibt, müssen auch
Sie als Halter mitwirken.
Häufige Ursachen für Korrosion Dies sind die häufigsten Ursachen für
Fahrzeugkorrosion:
Schmutz und Feuchtigkeit unter dem
Fahrzeug
Schutzschichten durch Steinschlag,
Abschürfungen oder kleinere Kratzerund Beulen, durch die das
ungeschützte Metall Korrosionausgesetzt ist Umgebungen, die hohe Korrosion
verursachen
Wenn Sie in einer Umgebung leben, in
der Ihr Fahrzeug andauernd korrosivenEinflüssen ausgesetzt ist, spielt der
Korrosionsschutz eine besonders
wichtige Rolle. Besonders korrosions
-fördernd sind Streusalz, Bindemittel,
Seeluft und industrielle Verschmut-zungen.
Page 532 of 539
777
Wartung

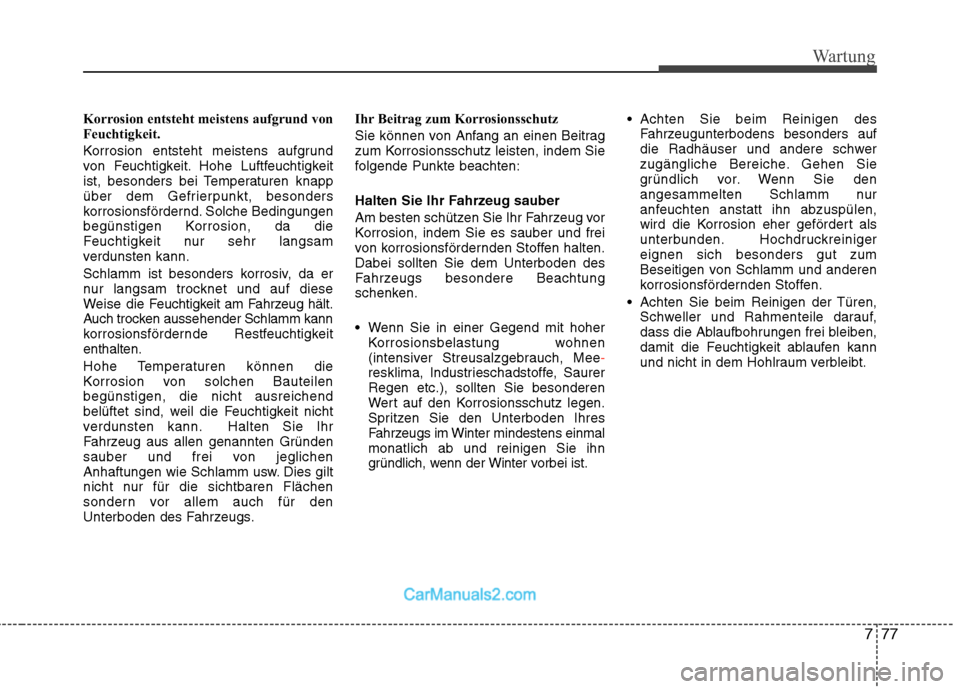

Korrosion entsteht meistens aufgrund von
Feuchtigkeit.
Korrosion entsteht meistens aufgrund
von Feuchtigkeit. Hohe Luftfeuchtigkeit
ist, besonders bei Temperaturen knapp
über dem Gefrierpunkt, besonders
korrosionsfördernd. Solche Bedingungen
begünstigen Korrosion, da die
Feuchtigkeit nur sehr langsam
verdunsten kann.
Schlamm ist besonders korrosiv, da er
nur langsam trocknet und auf diese
Weise die Feuchtigkeit am Fahrzeug hält.
Auch trocken aussehender Schlamm kann
korrosionsfördernde Restfeuchtigkeitenthalten.
Hohe Temperaturen können die
Korrosion von solchen Bauteilenbegünstigen, die nicht ausreichend
belüftet sind, weil die Feuchtigkeit nicht
verdunsten kann. Halten Sie Ihr
Fahrzeug aus allen genannten Gründen
sauber und frei von jeglichen
Anhaftungen wie Schlamm usw. Dies gilt
nicht nur für die sichtbaren Flächen
sondern vor allem auch für den
Unterboden des Fahrzeugs. Ihr Beitrag zum Korrosionsschutz
Sie können von Anfang an einen Beitrag
zum Korrosionsschutz leisten, indem Sie
folgende Punkte beachten:
Halten Sie Ihr Fahrzeug sauber
Am besten schützen Sie Ihr Fahrzeug vor
Korrosion, indem Sie es sauber und frei
von korrosionsfördernden Stoffen halten.Dabei sollten Sie dem Unterboden des
Fahrzeugs besondere Beachtung
schenken.
Wenn Sie in einer Gegend mit hoher
Korrosionsbelastung wohnen
(intensiver Streusalzgebrauch, Mee
-resklima, Industrieschadstoffe, Saurer Regen etc.), sollten Sie besonderen
Wert auf den Korrosionsschutz legen.
Spritzen Sie den Unterboden Ihres
Fahrzeugs im Winter mindestens einmalmonatlich ab und reinigen Sie ihn
gründlich, wenn der Winter vorbei ist. Achten Sie beim Reinigen des
Fahrzeugunterbodens besonders auf
die Radhäuser und andere schwer
zugängliche Bereiche. Gehen Sie
gründlich vor. Wenn Sie den
angesammelten Schlamm nur
anfeuchten anstatt ihn abzuspülen,
wird die Korrosion eher gefördert als
unterbunden. Hochdruckreinigereignen sich besonders gut zum
Beseitigen von Schlamm und anderen
korrosionsfördernden Stoffen.
Achten Sie beim Reinigen der Türen, Schweller und Rahmenteile darauf,
dass die Ablaufbohrungen frei bleiben,
damit die Feuchtigkeit ablaufen kann
und nicht in dem Hohlraum verbleibt.
Page 533 of 539
Wartung
78
7
ACHTUNG
Lassen Sie Wasser und andere
Flüssigkeiten nicht an elektri-sche/elektronische Bauteile imInnenraum des Fahrzeugsgelangen, da diese dadurchbeschädigt werden können.

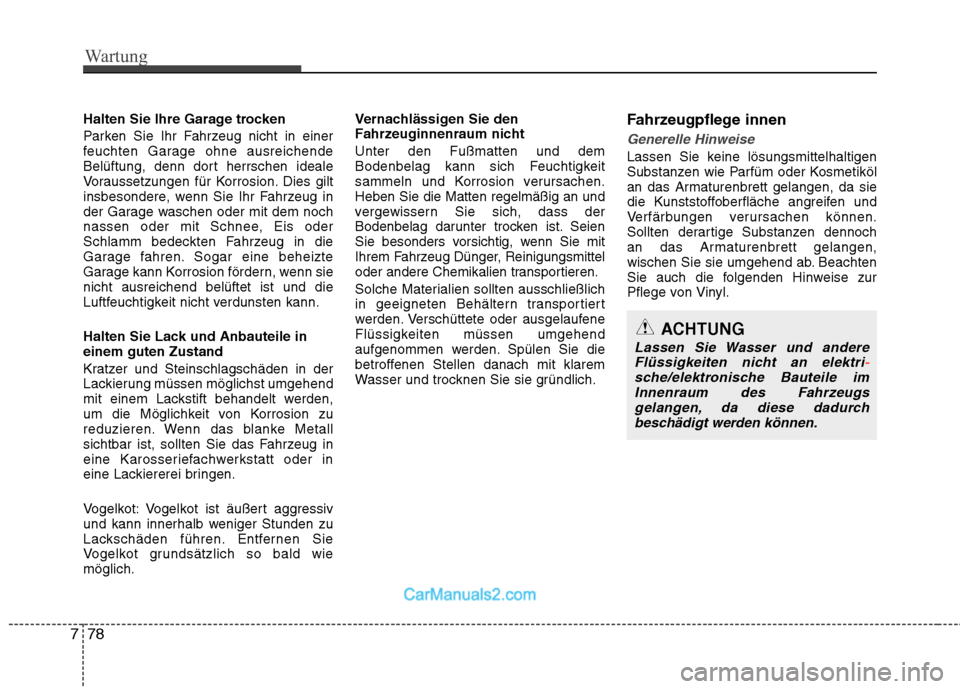

Halten Sie Ihre Garage trocken
Parken Sie Ihr Fahrzeug nicht in einer
feuchten Garage ohne ausreichende
Belüftung, denn dort herrschen ideale
Voraussetzungen für Korrosion. Dies gilt
insbesondere, wenn Sie Ihr Fahrzeug in
der Garage waschen oder mit dem noch
nassen oder mit Schnee, Eis oder
Schlamm bedeckten Fahrzeug in die
Garage fahren. Sogar eine beheizte
Garage kann Korrosion fördern, wenn sienicht ausreichend belüftet ist und die
Luftfeuchtigkeit nicht verdunsten kann.
Halten Sie Lack und Anbauteile in einem guten Zustand
Kratzer und Steinschlagschäden in der
Lackierung müssen möglichst umgehend
mit einem Lackstift behandelt werden,
um die Möglichkeit von Korrosion zu
reduzieren. Wenn das blanke Metall
sichtbar ist, sollten Sie das Fahrzeug in
eine Karosseriefachwerkstatt oder in
eine Lackiererei bringen.
Vogelkot: Vogelkot ist äußert aggressiv
und kann innerhalb weniger Stunden zu
Lackschäden führen. Entfernen Sie
Vogelkot grundsätzlich so bald wiemöglich. Vernachlässigen Sie den
Fahrzeuginnenraum nicht Unter den Fußmatten und dem
Bodenbelag kann sich Feuchtigkeit
sammeln und Korrosion verursachen.Heben Sie die Matten regelmäßig an und
vergewissern Sie sich, dass der
Bodenbelag darunter trocken ist. Seien
Sie besonders vorsichtig, wenn Sie mit
Ihrem Fahrzeug Dünger, Reinigungsmittel
oder andere Chemikalien transportieren.
Solche Materialien sollten ausschließlich
in geeigneten Behältern transportiert
werden. Verschüttete oder ausgelaufene
Flüssigkeiten müssen umgehend
aufgenommen werden. Spülen Sie die
betroffenen Stellen danach mit klarem
Wasser und trocknen Sie sie gründlich.
Fahrzeugpflege innen
Generelle Hinweise
Lassen Sie keine lösungsmittelhaltigen
Substanzen wie Parfüm oder Kosmetiköl
an das Armaturenbrett gelangen, da sie
die Kunststoffoberfläche angreifen und
Verfärbungen verursachen können.
Sollten derartige Substanzen dennoch
an das Armaturenbrett gelangen,
wischen Sie sie umgehend ab. Beachten
Sie auch die folgenden Hinweise zur
Pflege von Vinyl.
Page 534 of 539
779
Wartung

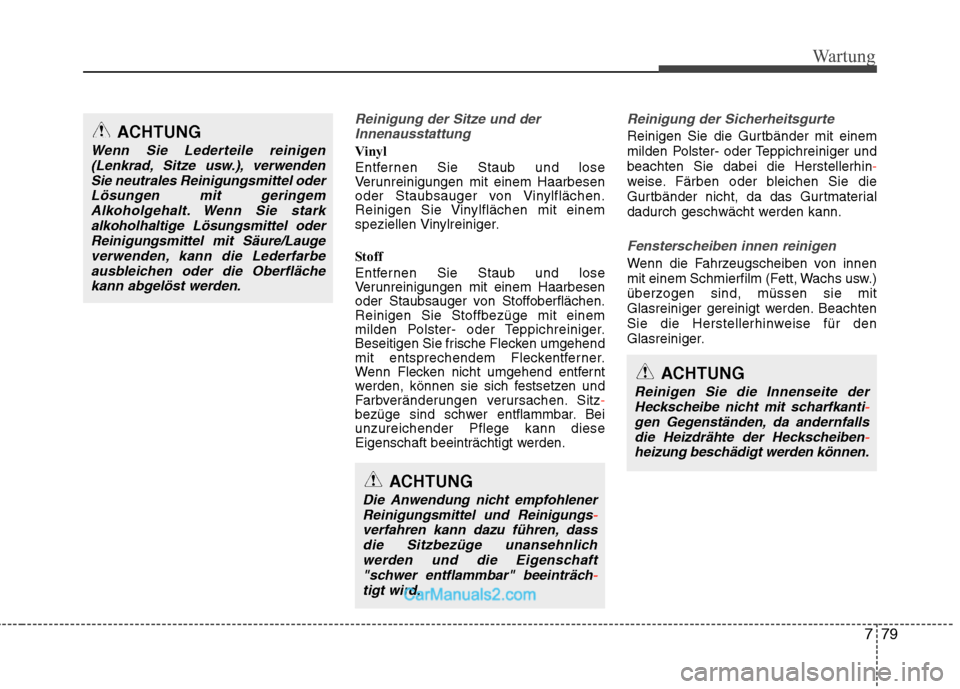

Reinigung der Sitze und derInnenausstattung
Vinyl
Entfernen Sie Staub und lose
Verunreinigungen mit einem Haarbesen
oder Staubsauger von Vinylflächen.
Reinigen Sie Vinylflächen mit einem
speziellen Vinylreiniger.
Stoff
Entfernen Sie Staub und lose
Verunreinigungen mit einem Haarbesen
oder Staubsauger von Stoffoberflächen.Reinigen Sie Stoffbezüge mit einem
milden Polster- oder Teppichreiniger.
Beseitigen Sie frische Flecken umgehend
mit entsprechendem Fleckentferner.
Wenn Flecken nicht umgehend entfernt
werden, können sie sich festsetzen und
Farbveränderungen verursachen. Sitz
-bezüge sind schwer entflammbar. Bei unzureichender Pflege kann diese
Eigenschaft beeinträchtigt werden.
Reinigung der Sicherheitsgurte
Reinigen Sie die Gurtbänder mit einem
milden Polster- oder Teppichreiniger undbeachten Sie dabei die Herstellerhin
-weise. Färben oder bleichen Sie die
Gurtbänder nicht, da das Gurtmaterial
dadurch geschwächt werden kann.
Fensterscheiben innen reinigen
Wenn die Fahrzeugscheiben von innen
mit einem Schmierfilm (Fett, Wachs usw.)
überzogen sind, müssen sie mit
Glasreiniger gereinigt werden. Beachten
Sie die Herstellerhinweise für den
Glasreiniger.
ACHTUNG
Wenn Sie Lederteile reinigen(Lenkrad, Sitze usw.), verwenden
Sie neutrales Reinigungsmittel oderLösungen mit geringemAlkoholgehalt. Wenn Sie stark alkoholhaltige Lösungsmittel oder
Reinigungsmittel mit Säure/Laugeverwenden, kann die Lederfarbeausbleichen oder die Oberfläche
kann abgelöst werden.
ACHTUNG
Die Anwendung nicht empfohlenerReinigungsmittel und Reinigungs-verfahren kann dazu führen, dassdie Sitzbezüge unansehnlichwerden und die Eigenschaft
"schwer entflammbar" beeinträch
-tigt wird.
ACHTUNG
Reinigen Sie die Innenseite derHeckscheibe nicht mit scharfkanti-gen Gegenständen, da andernfalls
die Heizdrähte der Heckscheiben-heizung beschädigt werden können.
Page 535 of 539
Wartung
80
7

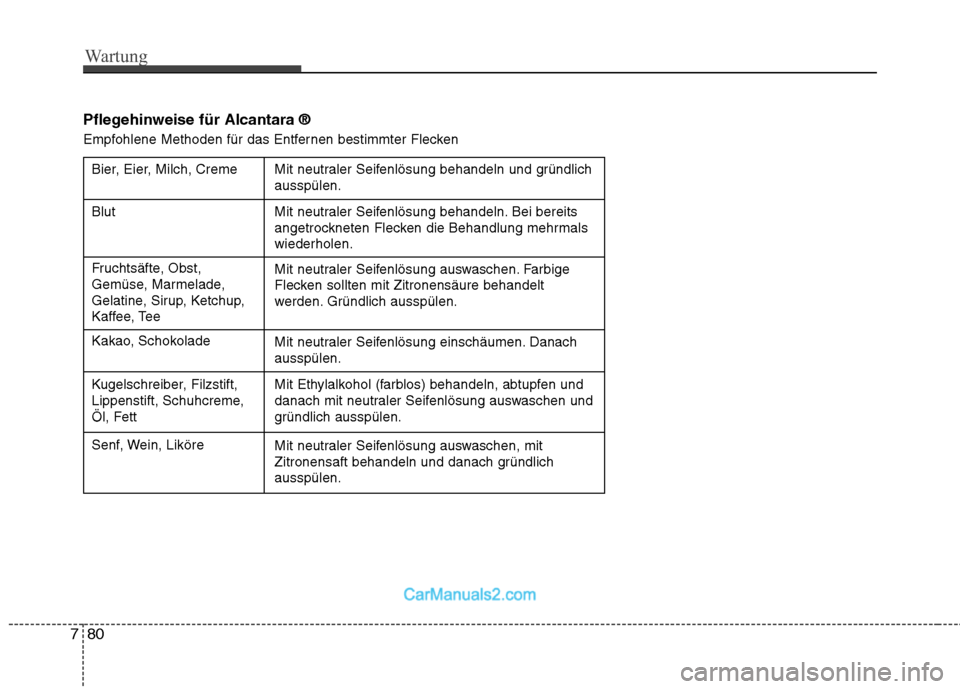

Pflegehinweise für Alcantara ®
Empfohlene Methoden für das Entfernen bestimmter Flecken
Bier, Eier, Milch, Creme Mit neutraler Seifenlösung behandeln und gründlich
ausspülen.
Mit neutraler Seifenlösung behandeln. Bei bereits
angetrockneten Flecken die Behandlung mehrmalswiederholen.
Mit neutraler Seifenlösung auswaschen. Farbige
Flecken sollten mit Zitronensäure behandelt
werden. Gründlich ausspülen.
Mit neutraler Seifenlösung einschäumen. Danach ausspülen.
Mit Ethylalkohol (farblos) behandeln, abtupfen und
danach mit neutraler Seifenlösung auswaschen und
gründlich ausspülen.
Mit neutraler Seifenlösung auswaschen, mit
Zitronensaft behandeln und danach gründlichausspülen.
Blut
Fruchtsäfte, Obst,
Gemüse, Marmelade,
Gelatine, Sirup, Ketchup,
Kaffee, Tee
Kakao, Schokolade
Kugelschreiber, Filzstift,
Lippenstift, Schuhcreme,
Öl, Fett
Senf, Wein, Liköre
Page 536 of 539
781
Wartung

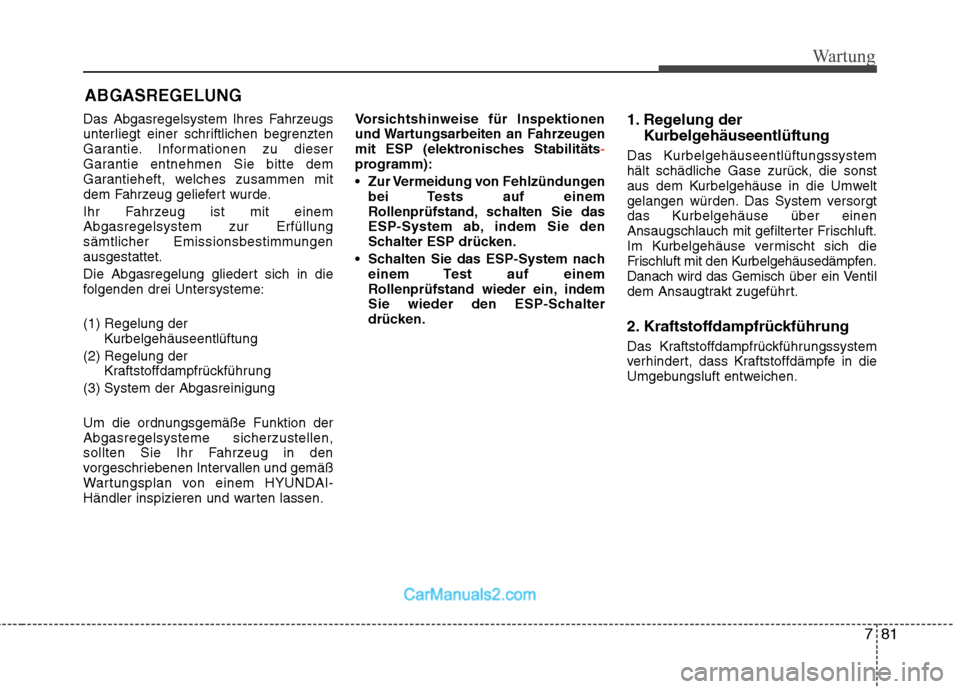

ABGASREGELUNG
Das Abgasregelsystem Ihres Fahrzeugs
unterliegt einer schriftlichen begrenzten
Garantie. Informationen zu dieser
Garantie entnehmen Sie bitte dem
Garantieheft, welches zusammen mit
dem Fahrzeug geliefert wurde.
Ihr Fahrzeug ist mit einem Abgasregelsystem zur Erfüllung
sämtlicher Emissionsbestimmungenausgestattet.
Die Abgasregelung gliedert sich in die
folgenden drei Untersysteme:
(1) Regelung der Kurbelgehäuseentlüftung
(2) Regelung der Kraftstoffdampfrückführung
(3) System der Abgasreinigung
Um die ordnungsgemäße Funktion der Abgasregelsysteme sicherzustellen,
sollten Sie Ihr Fahrzeug in den
vorgeschriebenen Intervallen und gemäß
Wartungsplan von einem HYUNDAI-
Händler inspizieren und warten lassen. Vorsichtshinweise für Inspektionen
und Wartungsarbeiten an Fahrzeugen
mit ESP (elektronisches Stabilitäts
-programm):
Zur Vermeidung von Fehlzündungen
bei Tests auf einem
Rollenprüfstand, schalten Sie das
ESP-System ab, indem Sie den
Schalter ESP drücken.
Schalten Sie das ESP-System nach einem Test auf einem
Rollenprüfstand wieder ein, indem
Sie wieder den ESP-Schalter
drücken. 1. Regelung der
Kurbelgehäuseentlüftung
Das Kurbelgehäuseentlüftungssystem
hält schädliche Gase zurück, die sonst
aus dem Kurbelgehäuse in die Umwelt
gelangen würden. Das System versorgt
das Kurbelgehäuse über einen
Ansaugschlauch mit gefilterter Frischluft.
Im Kurbelgehäuse vermischt sich die
Frischluft mit den Kurbelgehäusedämpfen.Danach wird das Gemisch über ein Ventil
dem Ansaugtrakt zugeführt.
2. Kraftstoffdampfrückführung
Das Kraftstoffdampfrückführungssystem
verhindert, dass Kraftstoffdämpfe in die
Umgebungsluft entweichen.
Page 537 of 539
Wartung
82
7

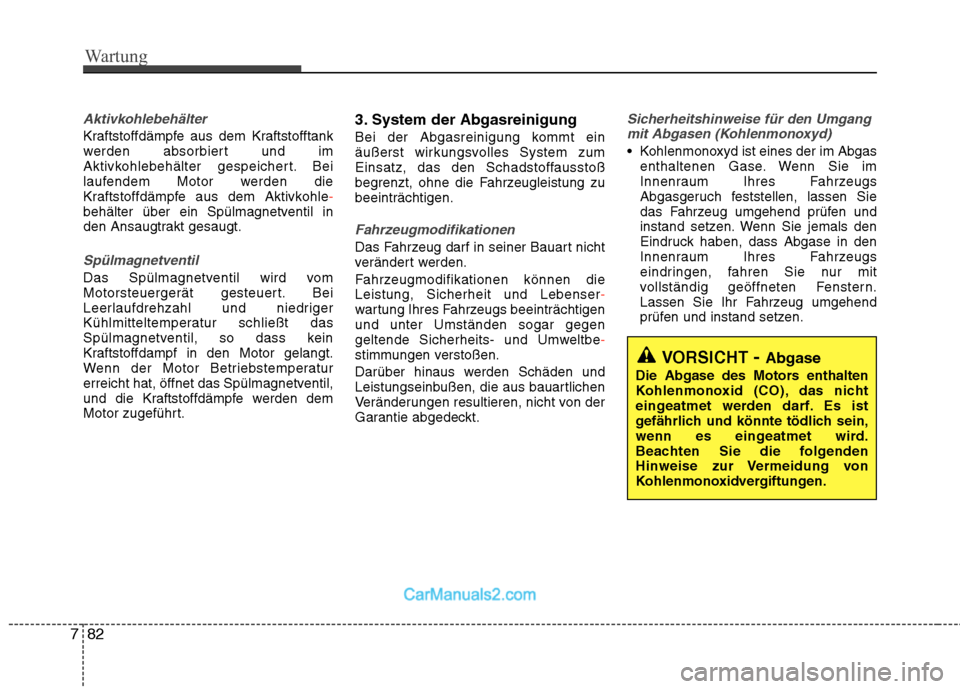

Aktivkohlebehälter
Kraftstoffdämpfe aus dem Kraftstofftank
werden absorbiert und im
Aktivkohlebehälter gespeichert. Bei
laufendem Motor werden die
Kraftstoffdämpfe aus dem Aktivkohle
-behälter über ein Spülmagnetventil in
den Ansaugtrakt gesaugt.
Spülmagnetventil
Das Spülmagnetventil wird vom
Motorsteuergerät gesteuert. Bei
Leerlaufdrehzahl und niedriger
Kühlmitteltemperatur schließt das
Spülmagnetventil, so dass kein
Kraftstoffdampf in den Motor gelangt.
Wenn der Motor Betriebstemperatur
erreicht hat, öffnet das Spülmagnetventil,
und die Kraftstoffdämpfe werden dem
Motor zugeführt. 3. System der Abgasreinigung
Bei der Abgasreinigung kommt ein
äußerst wirkungsvolles System zum
Einsatz, das den Schadstoffausstoß
begrenzt, ohne die Fahrzeugleistung zubeeinträchtigen.
Fahrzeugmodifikationen
Das Fahrzeug darf in seiner Bauart nicht
verändert werden.
Fahrzeugmodifikationen können die Leistung, Sicherheit und Lebenser
-wartung Ihres Fahrzeugs beeinträchtigen und unter Umständen sogar gegen
geltende Sicherheits- und Umweltbe
-stimmungen verstoßen.
Darüber hinaus werden Schäden und
Leistungseinbußen, die aus bauartlichen
Veränderungen resultieren, nicht von der
Garantie abgedeckt.
Sicherheitshinweise für den Umgang
mit Abgasen (Kohlenmonoxyd)
Kohlenmonoxyd ist eines der im Abgas enthaltenen Gase. Wenn Sie im
Innenraum Ihres Fahrzeugs
Abgasgeruch feststellen, lassen Sie
das Fahrzeug umgehend prüfen und
instand setzen. Wenn Sie jemals den
Eindruck haben, dass Abgase in den
Innenraum Ihres Fahrzeugs
eindringen, fahren Sie nur mit
vollständig geöffneten Fenstern.
Lassen Sie Ihr Fahrzeug umgehend
prüfen und instand setzen.
VORSICHT - Abgase
Die Abgase des Motors enthalten
Kohlenmonoxid (CO), das nicht
eingeatmet werden darf. Es ist
gefährlich und könnte tödlich sein,
wenn es eingeatmet wird.
Beachten Sie die folgenden
Hinweise zur Vermeidung von
Kohlenmonoxidvergiftungen.
Page 538 of 539
783
Wartung

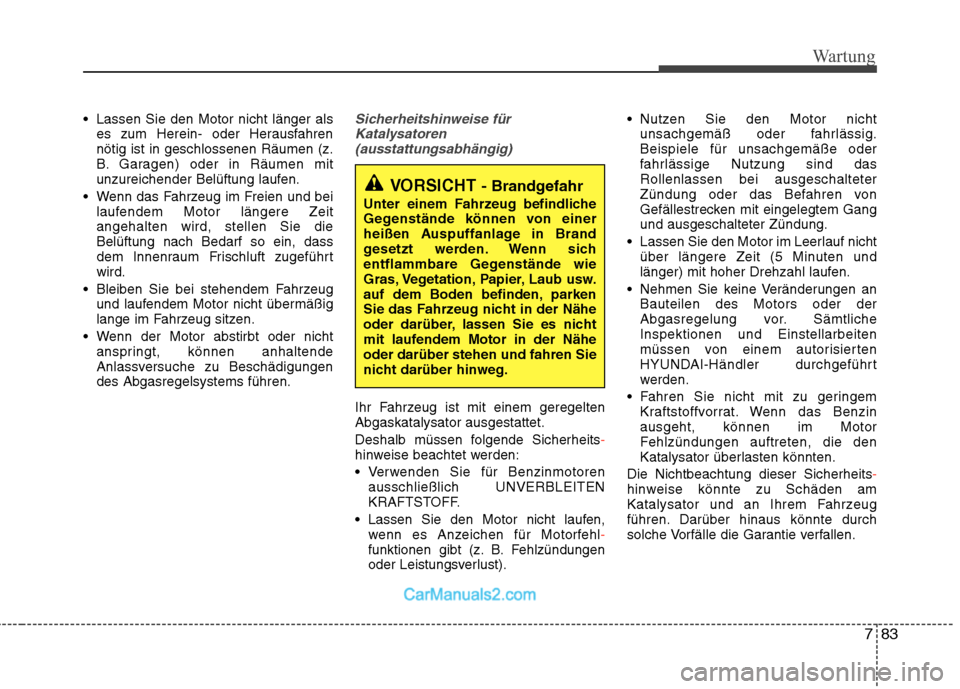

Lassen Sie den Motor nicht länger alses zum Herein- oder Herausfahren nötig ist in geschlossenen Räumen (z.
B. Garagen) oder in Räumen mit
unzureichender Belüftung laufen.
Wenn das Fahrzeug im Freien und bei laufendem Motor längere Zeitangehalten wird, stellen Sie dieBelüftung nach Bedarf so ein, dass
dem Innenraum Frischluft zugeführtwird.
Bleiben Sie bei stehendem Fahrzeug und laufendem Motor nicht übermäßig
lange im Fahrzeug sitzen.
Wenn der Motor abstirbt oder nicht anspringt, können anhaltende
Anlassversuche zu Beschädigungendes Abgasregelsystems führen.Sicherheitshinweise für
Katalysatoren(ausstattungsabhängig)
Ihr Fahrzeug ist mit einem geregelten Abgaskatalysator ausgestattet.
Deshalb müssen folgende Sicherheits
-hinweise beachtet werden:
Verwenden Sie für Benzinmotoren ausschließlich UNVERBLEITEN
KRAFTSTOFF.
Lassen Sie den Motor nicht laufen, wenn es Anzeichen für Motorfehl
-funktionen gibt (z. B. Fehlzündungen
oder Leistungsverlust). Nutzen Sie den Motor nicht
unsachgemäß oder fahrlässig.Beispiele für unsachgemäße oder
fahrlässige Nutzung sind dasRollenlassen bei ausgeschalteter
Zündung oder das Befahren von
Gefällestrecken mit eingelegtem Gangund ausgeschalteter Zündung.
Lassen Sie den Motor im Leerlauf nicht über längere Zeit (5 Minuten und
länger) mit hoher Drehzahl laufen.
Nehmen Sie keine Veränderungen an Bauteilen des Motors oder der
Abgasregelung vor. SämtlicheInspektionen und Einstellarbeiten
müssen von einem autorisierten
HYUNDAI-Händler durchgeführt
werden.
Fahren Sie nicht mit zu geringem Kraftstoffvorrat. Wenn das Benzinausgeht, können im Motor
Fehlzündungen auftreten, die den
Katalysator überlasten könnten.
Die Nichtbeachtung dieser Sicherheits
-hinweise könnte zu Schäden am
Katalysator und an Ihrem Fahrzeug
führen. Darüber hinaus könnte durch
solche Vorfälle die Garantie verfallen.
VORSICHT - Brandgefahr
Unter einem Fahrzeug befindliche
Gegenstände können von einer
heißen Auspuffanlage in Brand
gesetzt werden. Wenn sich
entflammbare Gegenstände wie
Gras, Vegetation, Papier, Laub usw.
auf dem Boden befinden, parken
Sie das Fahrzeug nicht in der Nähe
oder darüber, lassen Sie es nicht
mit laufendem Motor in der Näheoder darüber stehen und fahren Sie
nicht darüber hinweg.
Page 539 of 539

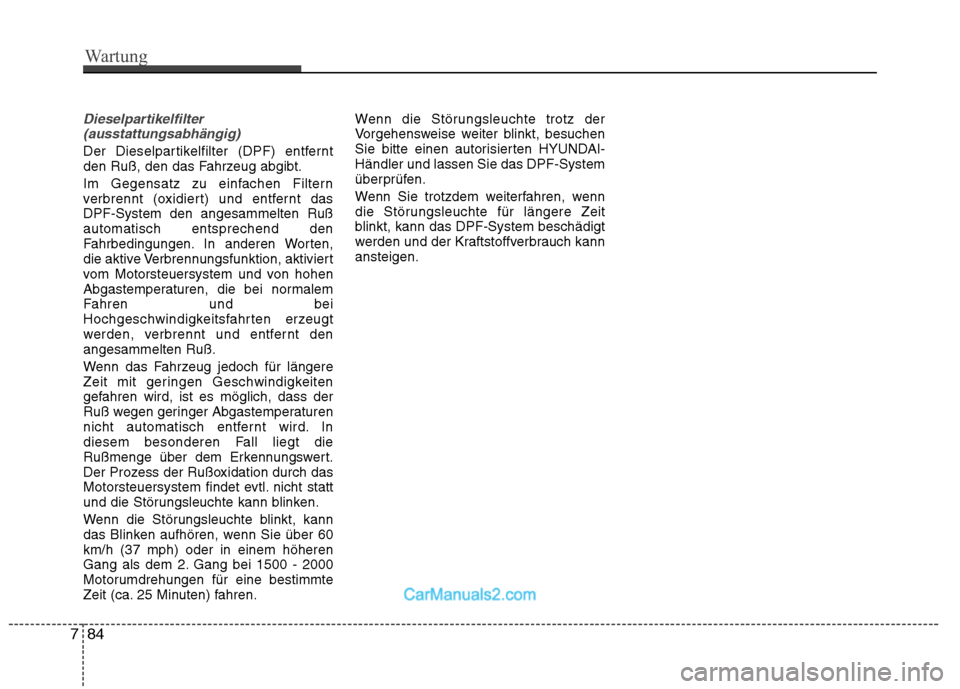

Dieselpartikelfilter(ausstattungsabhängig)
Der Dieselpartikelfilter (DPF) entfernt
den Ruß, den das Fahrzeug abgibt.
Im Gegensatz zu einfachen Filtern
verbrennt (oxidiert) und entfernt dasDPF-System den angesammelten Rußautomatisch entsprechend den
Fahrbedingungen. In anderen Worten,
die aktive Verbrennungsfunktion, aktiviert
vom Motorsteuersystem und von hohen
Abgastemperaturen, die bei normalem
Fahren und bei
Hochgeschwindigkeitsfahrten erzeugt
werden, verbrennt und entfernt denangesammelten Ruß.
Wenn das Fahrzeug jedoch für längere
Zeit mit geringen Geschwindigkeiten
gefahren wird, ist es möglich, dass der
Ruß wegen geringer Abgastemperaturen
nicht automatisch entfernt wird. In
diesem besonderen Fall liegt die
Rußmenge über dem Erkennungswert.
Der Prozess der Rußoxidation durch das
Motorsteuersystem findet evtl. nicht statt
und die Störungsleuchte kann blinken.
Wenn die Störungsleuchte blinkt, kann
das Blinken aufhören, wenn Sie über 60km/h (37 mph) oder in einem höheren
Gang als dem 2. Gang bei 1500 - 2000
Motorumdrehungen für eine bestimmte
Zeit (ca. 25 Minuten) fahren. Wenn die Störungsleuchte trotz der
Vorgehensweise weiter blinkt, besuchen
Sie bitte einen autorisierten HYUNDAI-Händler und lassen Sie das DPF-System
überprüfen.
Wenn Sie trotzdem weiterfahren, wenn
die Störungsleuchte für längere Zeit
blinkt, kann das DPF-System beschädigt
werden und der Kraftstoffverbrauch kannansteigen.
784
Wartung
