Hyundai Santa Fe 2010 Betriebsanleitung (in German)

Wartung
56
7

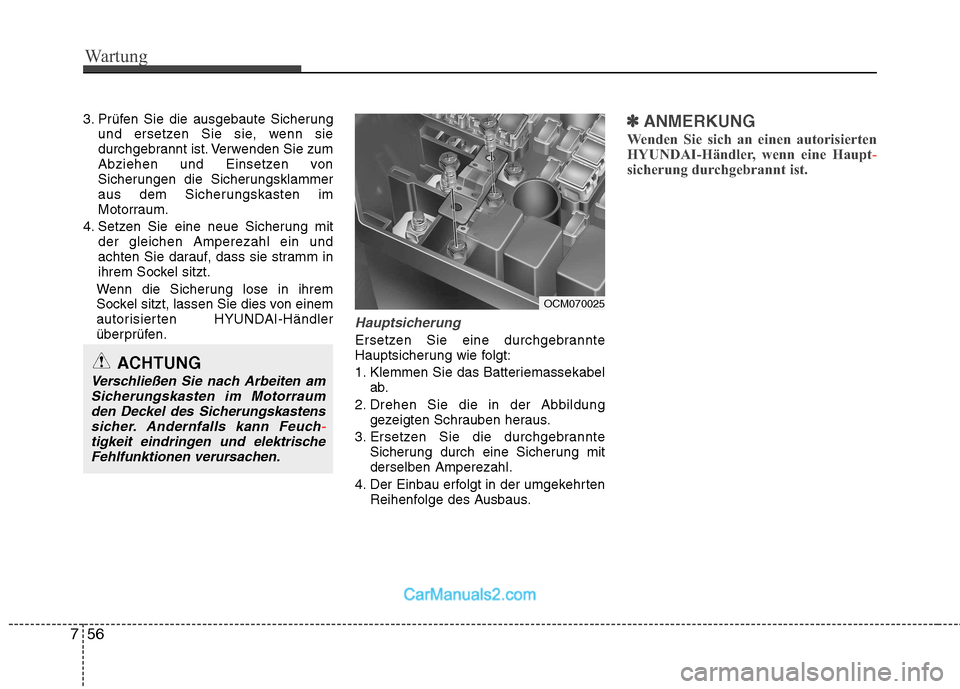

3. Prüfen Sie die ausgebaute Sicherung
und ersetzen Sie sie, wenn sie
durchgebrannt ist. Verwenden Sie zum
Abziehen und Einsetzen von
Sicherungen die Sicherungsklammer
aus dem Sicherungskasten im
Motorraum.
4. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt.
Wenn die Sicherung lose in ihrem
Sockel sitzt, lassen Sie dies von einem
autorisierten HYUNDAI-Händler
überprüfen.
Hauptsicherung
Ersetzen Sie eine durchgebrannte
Hauptsicherung wie folgt:
1. Klemmen Sie das Batteriemassekabel ab.
2. Drehen Sie die in der Abbildung gezeigten Schrauben heraus.
3. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit derselben Amperezahl.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
✽✽ ANMERKUNG
Wenden Sie sich an einen autorisierten
HYUNDAI-Händler, wenn eine Haupt
-sicherung durchgebrannt ist.
ACHTUNG
Verschließen Sie nach Arbeiten am Sicherungskasten im Motorraumden Deckel des Sicherungskastens
sicher. Andernfalls kann Feuch
-tigkeit eindringen und elektrischeFehlfunktionen verursachen.
OCM070025

757
Wartung
57
7
✽✽
ANMERKUNG
Die in diesem Handbuch abgedruckten
Legenden für die Sicherungskästen
beziehen sich auf den Zeitpunkt der
Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf
Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen
Sicherungskastendeckel.

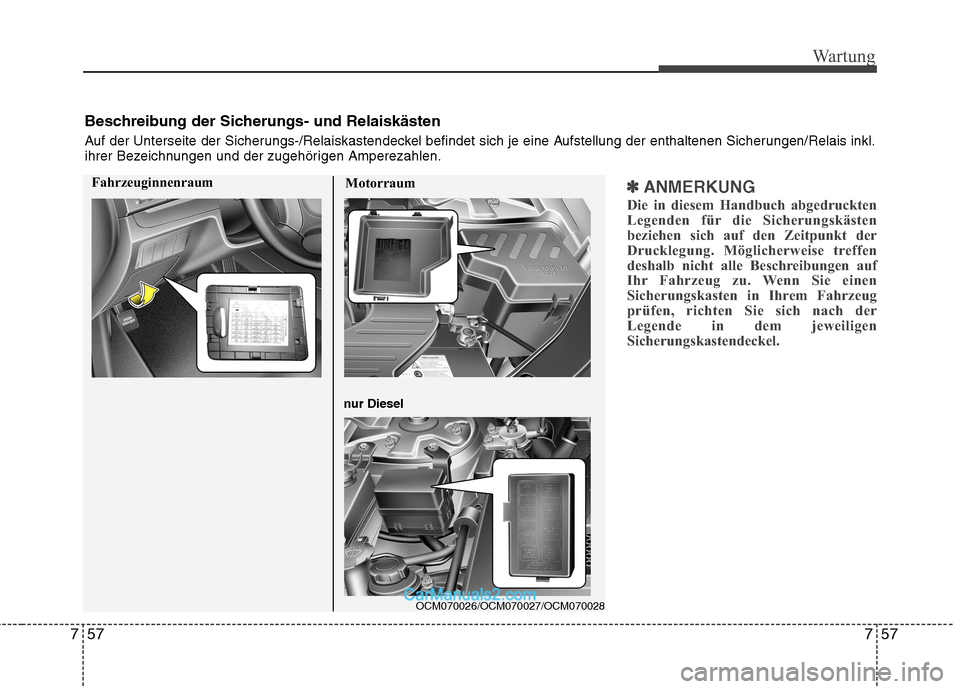

Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl .
ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Motorraum
OCM070026/OCM070027/OCM070028
nur Diesel
Fahrzeuginnenraum

Wartung
58
7

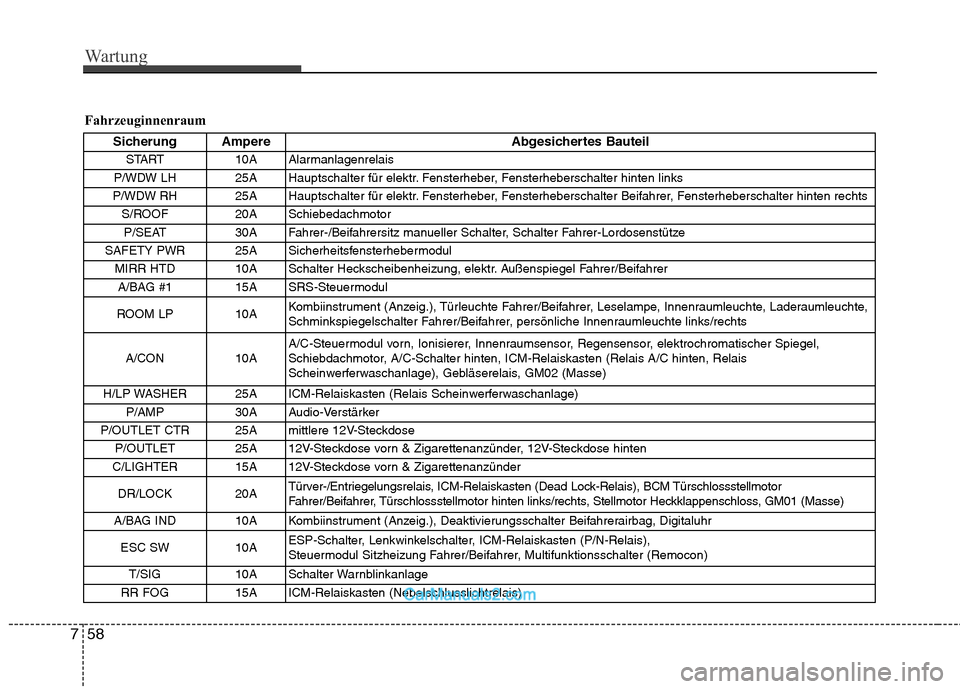

Fahrzeuginnenraum
Sicherung Ampere Abgesichertes Bauteil
START 10A Alarmanlagenrelais
P/WDW LH 25A Hauptschalter für elektr. Fensterheber, Fensterheberschalter hinten links
P/WDW RH 25A Hauptschalter für elektr. Fensterheber, Fensterheberschalter Beifahrer, Fensterheberschalter hinten rechts S/ROOF 20A Schiebedachmotor
P/SEAT 30A Fahrer-/Beifahrersitz manueller Schalter, Schalter Fahrer-Lordosenstütze
SAFETY PWR 25A Sicherheitsfensterhebermodul MIRR HTD 10A Schalter Heckscheibenheizung, elektr. Außenspiegel Fahrer/Beifahrer
A/BAG #1 15A SRS-Steuermodul
ROOM LP 10A Kombiinstrument (Anzeig.), Türleuchte Fahrer/Beifahrer, Leselampe, Innenraumleuchte, Laderaumleuchte,
Schminkspiegelschalter Fahrer/Beifahrer, persönliche Innenraumleuchte links/rechts
A/CON 10A A/C-Steuermodul vorn, Ionisierer, Innenraumsensor, Regensensor, elektrochromatischer Spiegel,
Schiebdachmotor, A/C-Schalter hinten, ICM-Relaiskasten (Relais A/C hinten, Relais
Scheinwerferwaschanlage), Gebläserelais, GM02 (Masse)
H/LP WASHER 25A ICM-Relaiskasten (Relais Scheinwerferwaschanlage) P/AMP 30A Audio-Verstärker
P/OUTLET CTR 25A mittlere 12V-Steckdose P/OUTLET 25A 12V-Steckdose vorn & Zigarettenanzünder, 12V-Steckdose hinten
C/LIGHTER 15A 12V-Steckdose vorn & Zigarettenanzünder
DR/LOCK 20A Türver-/Entriegelungsrelais, ICM-Relaiskasten (Dead Lock-Relais), BCM Türschlossstellmotor
Fahrer/Beifahrer, Türschlossstellmotor hinten links/rechts, Stellmotor Heckklappenschloss, GM01 (Masse)
A/BAG IND 10A Kombiinstrument (Anzeig.), Deaktivierungsschalter Beifahrerairbag, Digitaluhr
ESC SW 10A ESP-Schalter, Lenkwinkelschalter, ICM-Relaiskasten (P/N-Relais),
Steuermodul Sitzheizung Fahrer/Beifahrer, Multifunktionsschalter (Remocon)
T/SIG 10A Schalter Warnblinkanlage
RR FOG 15A ICM-Relaiskasten (Nebelschlusslichtrelais)

759
Wartung
Sicherung AmpereAbgesichertes Bauteil
PDM #2 15A PDM, Smart Key-Steuermodul, Schalter Start/Stop-Knopf, FOB-Halter, Schlüsselmagnetspule
HAZARD 15A Warnblinkrelais, Warnblinkerschalter, BCM, Kombiinstrument (Anzeig.), Multifunktionsschalter (Licht),
Rückleuchte links/rechts (OUT), Elektr. Außenspiegel Fahrer/Beifahrer, Scheinwerfer links/rechts
RR WIPER 15A Heckscheibenwischerrelais, Heckscheibenwischermotor
A/CON SW 10A A/C-Steuermodul vorn (Auto)
CLUSTER 10A Generator, Akustiksignal Parkassistent hinten, Kombiinstrument (Anzeig.), BCM,
Modul Reifenluftdruckkontrolle, Smart Key-Steuermodul, Head Unit für AV & Navigation, PIO-Gerät
BCM #1 10A Smart Key-Steuermodul, PDM, BCM
FUEL LID 15A Tankklappenschalter
B/ALARM HORN 10A Relais Alarmanlagenhupe RR A/CON 15A ICM-Relaiskasten (A/C-Relais hinten)TPMS 10A Modul Reifenluftdruckkontrolle, Auslöser vorn links/rechts, Auslöser hinten links
AUDIO #2 10A AUDIO Head Unit für AV & Navigation, PIO-Gerät, BCM, PDM, Smart Key-Steuermodul,
Digitaluhr, Außenspiegelschalter
BLOWER 10A Gebläserelais, Gebläsemotor, A/C-Schalter 10 A STOP LP 15A Bremslichtschalter PDM #1 20A PDM
BCM #3 10A BCM, RF-Empfänger, Zündschlüssel III & Türwarnschalter, Außenspiegelschalter, Sicherheitsanzeige
CLOCK 15A A/C-Steuermodul vorn, Diagnosestecker, Digitaluhr
AUDIO #1 15A Head Unit für Audio, AV & Navigation, PIO-Gerät ATM 10A Schalter Sportmodus, Schlüsselmagnetspule
S/WARMER 15A Steuermodul Sitzheizung Fahrer/Beifahrer BCM #2 10A Regler für Instrum.-Beleuchtung, BCM, PDM, Kombiinstrument (MICOM)
POWER CONNECTOR SICHERUNG - INNENRAUMLEUCHTE 15A, UHR 15A, AUDIO #1 15A, BCM #3 10A

Wartung
60
7

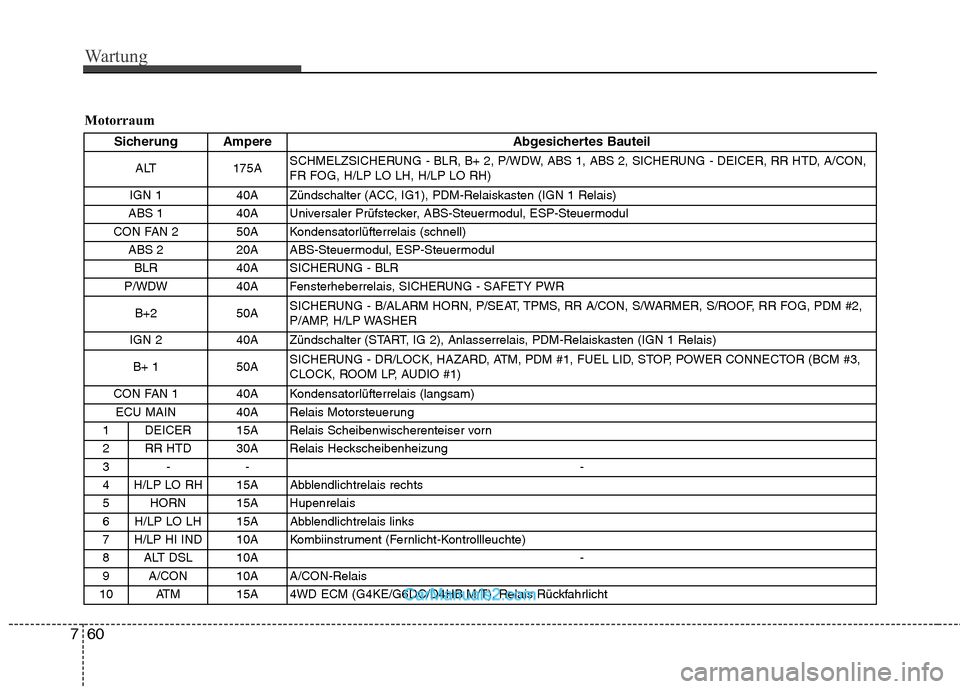

Motorraum
Sicherung Ampere Abgesichertes Bauteil
ALT 175A SCHMELZSICHERUNG - BLR, B+ 2, P/WDW, ABS 1, ABS 2, SICHERUNG - DEICER, RR HTD, A/CON, FR FOG, H/LP LO LH, H/LP LO RH)
IGN 1 40A Zündschalter (ACC, IG1), PDM-Relaiskasten (IGN 1 Relais)
ABS 1 40A Universaler Prüfstecker, ABS-Steuermodul, ESP-Steuermodul
CON FAN 2 50A Kondensatorlüfterrelais (schnell)
ABS 2 20A ABS-Steuermodul, ESP-SteuermodulBLR 40A SICHERUNG - BLR
P/WDW 40A Fensterheberrelais, SICHERUNG - SAFETY PWR
B+2 50A SICHERUNG - B/ALARM HORN, P/SEAT, TPMS, RR A/CON, S/WARMER, S/ROOF, RR FOG, PDM #2,
P/AMP, H/LP WASHER
IGN 2 40A Zündschalter (START, IG 2), Anlasserrelais, PDM-Relaiskasten (IGN 1 Relais)
B+ 1 50A SICHERUNG - DR/LOCK, HAZARD, ATM, PDM #1, FUEL LID, STOP, POWER CONNECTOR (BCM #3,
CLOCK, ROOM LP, AUDIO #1)
CON FAN 1 40A Kondensatorlüfterrelais (langsam) ECU MAIN 40A Relais Motorsteuerung
1 DEICER 15A Relais Scheibenwischerenteiser vorn
2 RR HTD 30A Relais Heckscheibenheizung
3- - -
4 H/LP LO RH 15A Abblendlichtrelais rechts
5 HORN 15A Hupenrelais
6 H/LP LO LH 15A Abblendlichtrelais links
7 H/LP HI IND 10A Kombiinstrument (Fernlicht-Kontrollleuchte)
8 ALT DSL 10A -
9 A/CON 10A A/CON-Relais
10 ATM 15A 4WD ECM (G4KE/G6DC/D4HB M/T), Relais Rückfahrlicht

761
Wartung
Sicherung AmpereAbgesichertes Bauteil
11 - - -
12 TAIL RH 10A Rückleuchte rechts (In)/(Out), Standlicht rechts, Handschuhfachleuchte, ICM-Relaiskasten (DRL-Relais)
13 FR FOG 10A Nebelscheinwerferrelais
14 SENSOR 3 15A G4KE - Injektor #1-#4, Spülmagnetventil, G6DC - PCM, Ölregelventil #1/2 (Auslass/Einlass),
Spülmagnetventil, Variabler Ansaugkrümmer Ventil #1/2, D4HB - ECM
15 TAIL LH 10A Kennzeichenbeleuchtung, Rückleuchte links (In), Rückleuchte links (Out), Standlicht links
16 FUEL PUMP 15A Kraftstoffpumpenrelais
17 FR WIPER 25A Relais Regensensor, Wischerrelais vorn, Wischermotor vorn, Multifunktionsschalter (Wischer)
18 TCU 15A PCM (G4KE/G6DC), TCM (D4HB), 4WD ECM (D4HB A/T), Batteriesensor
19 ABS 10A Universaler Prüfstecker, ABS-Steuermodul, 4WD-ECM, ESP-Steuermodul, Bremslichtschalter (G6DC),
Gierratensensor, Schmelzsicherungskasten (Relais Kraftstofffilterheizung) (D4HB),
Kraftstofffilter-Warnsensor (D4HB)
20 COOLING 10A Kondensatorlüfterrelais (G6DC), Vorglührelaismodul (D4HB)
21 B/UP LP 10A Rückfahrlichtrelais, Rückfahrlichtschalter (G4KE/D4HB)
22 H/LP 10A Abblendlichtrelais links/rechts, Nebelscheinwerferrelais, Fernlichtrelais, Sensor für automatische
Scheinwerferhöheneinstellung, Stellmotor für automatische Scheinwerferhöheneinstellung links/rechts
23 ECU 10A PCM (G4KE/G6DC), ECM/TCM (D4HB), Generator (G6DC), Luftmassensensor (D4HB),
A/T-Stufenschalter
24 H/LP HI 20A Fernlichtrelais
25 SENSOR 1 10A G4KE - Bremslichtschalter, Wegfahrsperrenmodul, A/CON-Relais, Kraftstoffpumpenrelais,
Kondensatorlüfterrelais (langsam/schnell), Kurbelwinkelsensor, Ölregelventil #1/2, Nockenwellensensor
#1/2, Lambdasonde (Vorkat), Variabler Ansaugkrümmer Ventil, G6DC - PCM, A/CON-Relais,
Kraftstoffpumpenrelais, Injektor #1-#6, D4HB - Bremslichtschalter, Wegfahrsperrenmodul, A/CON-Relais,
Kraftstoffpumpenrelais, Kondensatorlüfterrelais (langsam/schnell), Lambdasonde, Raildruckregelventil,
Schmelzsicherungskasten (Relais PTC-Heizung #1)

Wartung
62
7

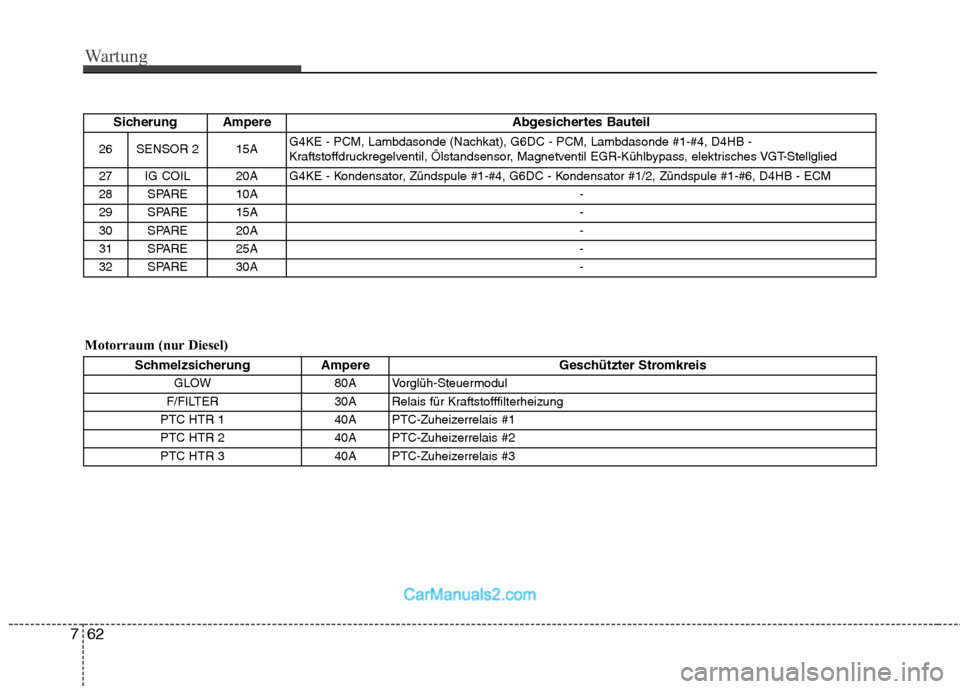

Sicherung Ampere Abgesichertes Bauteil
26 SENSOR 2 15A G4KE - PCM, Lambdasonde (Nachkat), G6DC - PCM, Lambdasonde #1-#4, D4HB -
Kraftstoffdruckregelventil, Ölstandsensor, Magnetventil EGR-Kühlbypass, elektrisches VGT-Stellglied
27 IG COIL 20A G4KE - Kondensator, Zündspule #1-#4, G6DC - Kondensator #1/2, Zündspule #1-#6, D4HB - ECM
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
Motorraum (nur Diesel)
Schmelzsicherung Ampere Geschützter StromkreisGLOW 80A Vorglüh-Steuermodul
F/FILTER 30A Relais für Kraftstofffilterheizung
PTC HTR 1 40A PTC-Zuheizerrelais #1
PTC HTR 2 40A PTC-Zuheizerrelais #2
PTC HTR 3 40A PTC-Zuheizerrelais #3

763
Wartung

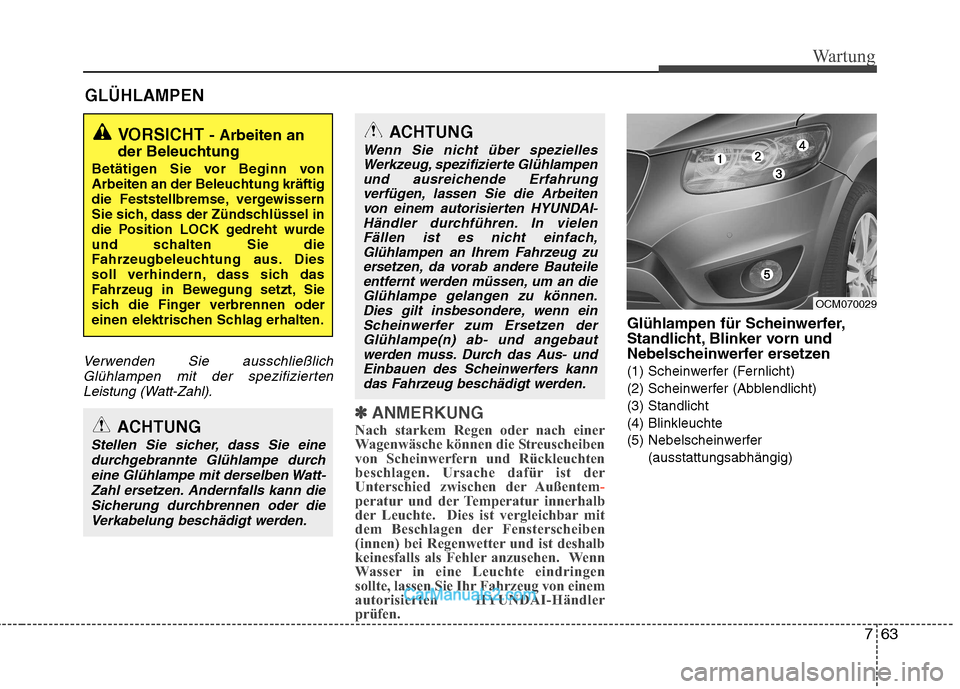

GLÜHLAMPEN
Verwenden Sie ausschließlichGlühlampen mit der spezifiziertenLeistung (Watt-Zahl).
✽✽ ANMERKUNG
Nach starkem Regen oder nach einer
Wagenwäsche können die Streuscheiben
von Scheinwerfern und Rückleuchten
beschlagen. Ursache dafür ist der
Unterschied zwischen der Außentem
-peratur und der Temperatur innerhalb
der Leuchte. Dies ist vergleichbar mit
dem Beschlagen der Fensterscheiben
(innen) bei Regenwetter und ist deshalb
keinesfalls als Fehler anzusehen. Wenn
Wasser in eine Leuchte eindringen
sollte, lassen Sie Ihr Fahrzeug von einem
autorisierten HYUNDAI-Händler
prüfen.
Glühlampen für Scheinwerfer,
Standlicht, Blinker vorn und
Nebelscheinwerfer ersetzen
(1) Scheinwerfer (Fernlicht)
(2) Scheinwerfer (Abblendlicht)(3) Standlicht(4) Blinkleuchte
(5) Nebelscheinwerfer
(ausstattungsabhängig)
VORSICHT - Arbeiten an
der Beleuchtung
Betätigen Sie vor Beginn von
Arbeiten an der Beleuchtung kräftig
die Feststellbremse, vergewissern
Sie sich, dass der Zündschlüssel in
die Position LOCK gedreht wurde
und schalten Sie die
Fahrzeugbeleuchtung aus. Dies
soll verhindern, dass sich das
Fahrzeug in Bewegung setzt, Sie
sich die Finger verbrennen oder
einen elektrischen Schlag erhalten.
ACHTUNG
Stellen Sie sicher, dass Sie eine durchgebrannte Glühlampe durcheine Glühlampe mit derselben Watt-
Zahl ersetzen. Andernfalls kann dieSicherung durchbrennen oder die Verkabelung beschädigt werden.
ACHTUNG
Wenn Sie nicht über speziellesWerkzeug, spezifizierte Glühlampen und ausreichende Erfahrungverfügen, lassen Sie die Arbeiten von einem autorisierten HYUNDAI-Händler durchführen. In vielenFällen ist es nicht einfach, Glühlampen an Ihrem Fahrzeug zuersetzen, da vorab andere Bauteileentfernt werden müssen, um an die Glühlampe gelangen zu können.Dies gilt insbesondere, wenn ein Scheinwerfer zum Ersetzen derGlühlampe(n) ab- und angebautwerden muss. Durch das Aus- und Einbauen des Scheinwerfers kanndas Fahrzeug beschädigt werden.
OCM070029

Wartung
64
7

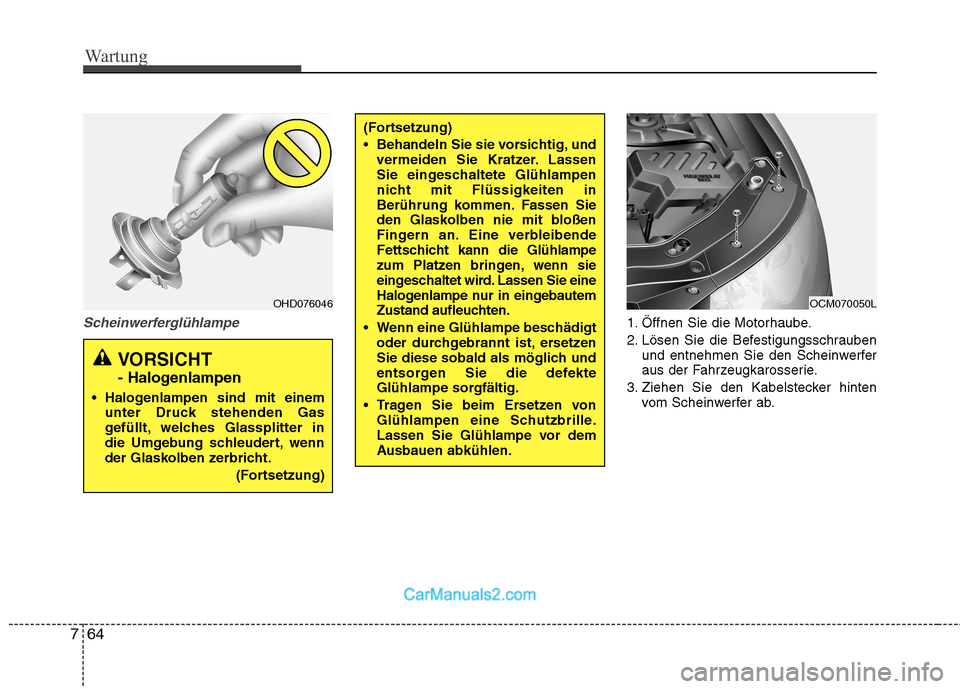

Scheinwerferglühlampe1. Öffnen Sie die Motorhaube.
2. Lösen Sie die Befestigungsschrauben
und entnehmen Sie den Scheinwerfer
aus der Fahrzeugkarosserie.
3. Ziehen Sie den Kabelstecker hinten vom Scheinwerfer ab.
(Fortsetzung)
Behandeln Sie sie vorsichtig, undvermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen. Fassen Sie
den Glaskolben nie mit bloßen
Fingern an. Eine verbleibende
Fettschicht kann die Glühlampe
zum Platzen bringen, wenn sie
eingeschaltet wird. Lassen Sie eine
Halogenlampe nur in eingebautem
Zustand aufleuchten.
Wenn eine Glühlampe beschädigt oder durchgebrannt ist, ersetzen
Sie diese sobald als möglich und
entsorgen Sie die defekte
Glühlampe sorgfältig.
Tragen Sie beim Ersetzen von Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor dem
Ausbauen abkühlen.
VORSICHT -
Halogenlampen
Halogenlampen sind mit einemunter Druck stehenden Gas
gefüllt, welches Glassplitter in
die Umgebung schleudert, wenn
der Glaskolben zerbricht.
(Fortsetzung)
OHD076046OCM070050L

765
Wartung

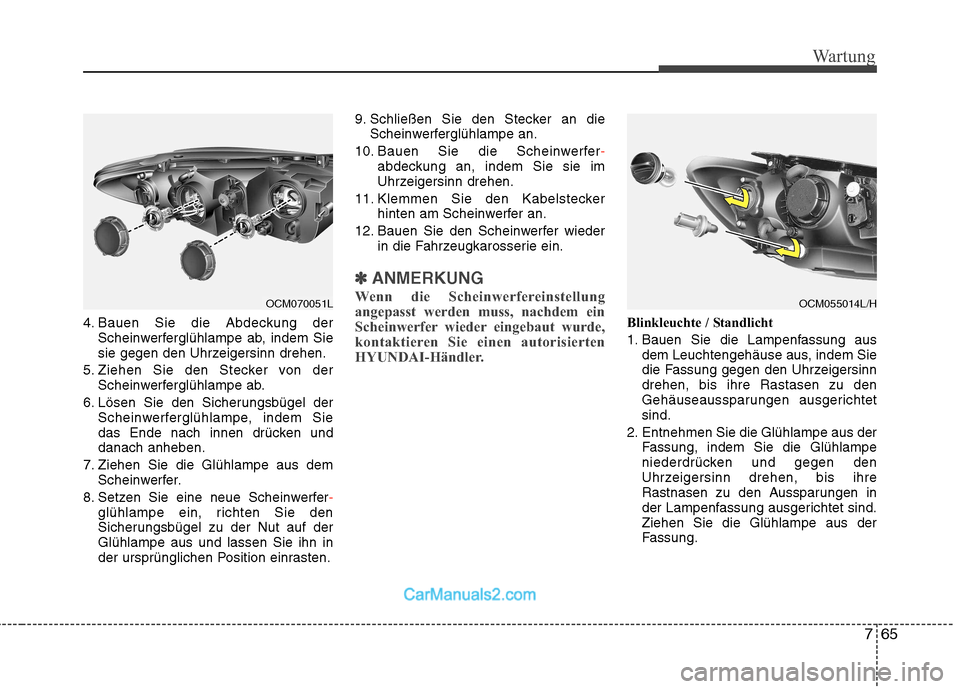

4. Bauen Sie die Abdeckung derScheinwerferglühlampe ab, indem Sie
sie gegen den Uhrzeigersinn drehen.
5. Ziehen Sie den Stecker von der Scheinwerferglühlampe ab.
6. Lösen Sie den Sicherungsbügel der Scheinwerferglühlampe, indem Sie
das Ende nach innen drücken unddanach anheben.
7. Ziehen Sie die Glühlampe aus dem Scheinwerfer.
8. Setzen Sie eine neue Scheinwerfer
-glühlampe ein, richten Sie den
Sicherungsbügel zu der Nut auf derGlühlampe aus und lassen Sie ihn in
der ursprünglichen Position einrasten. 9. Schließen Sie den Stecker an die
Scheinwerferglühlampe an.
10. Bauen Sie die Scheinwerfer
-abdeckung an, indem Sie sie im
Uhrzeigersinn drehen.
11. Klemmen Sie den Kabelstecker hinten am Scheinwerfer an.
12. Bauen Sie den Scheinwerfer wieder in die Fahrzeugkarosserie ein.
✽✽ANMERKUNG
Wenn die Scheinwerfereinstellung
angepasst werden muss, nachdem ein
Scheinwerfer wieder eingebaut wurde,
kontaktieren Sie einen autorisierten
HYUNDAI-Händler.
Blinkleuchte / Standlicht
1. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinndrehen, bis ihre Rastasen zu den
Gehäuseaussparungen ausgerichtetsind.
2. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe
niederdrücken und gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Aussparungen in
der Lampenfassung ausgerichtet sind.Ziehen Sie die Glühlampe aus der
Fassung.
OCM055014L/HOCM070051L
