Hyundai Santa Fe 2010 Manuel du propriétaire (in French)

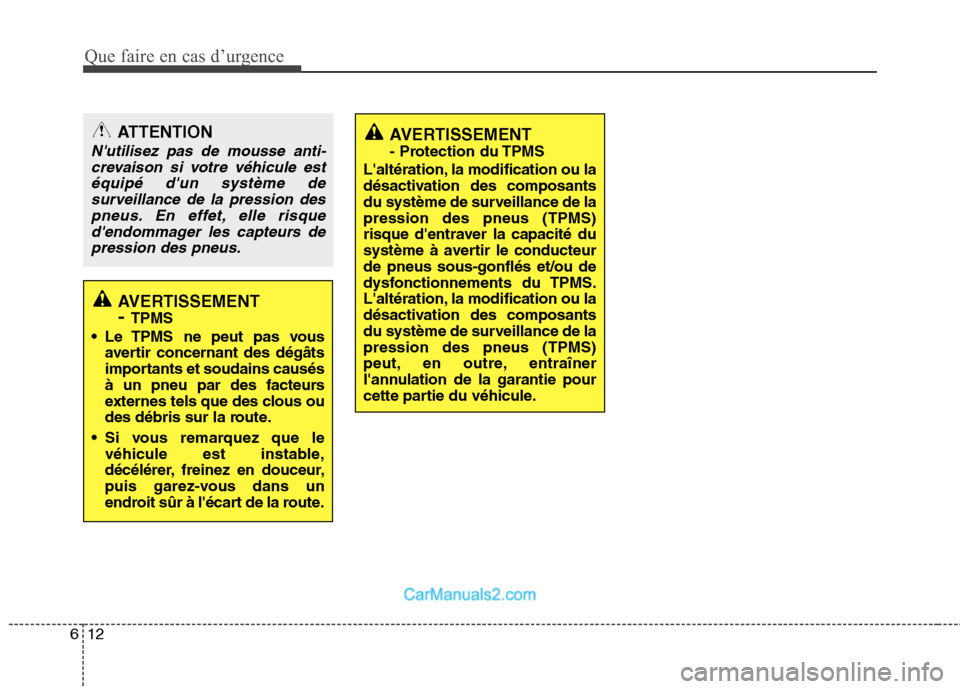

Que faire en cas d’urgence
12
6
ATTENTION
N'utilisez pas de mousse anti-
crevaison si votre véhicule estéquipé d'un système de surveillance de la pression despneus. En effet, elle risqued'endommager les capteurs de pression des pneus.
AVERTISSEMENT
- Protection du TPMS
L'altération, la modification ou la
désactivation des composants
du système de surveillance de lapression des pneus (TPMS)
risque d'entraver la capacité du
système à avertir le conducteurde pneus sous-gonflés et/ou de
dysfonctionnements du TPMS.
L'altération, la modification ou la
désactivation des composants
du système de surveillance de lapression des pneus (TPMS)
peut, en outre, entraîner
l'annulation de la garantie pour
cette partie du véhicule.
AVERTISSEMENT - TPMS
Le TPMS ne peut pas vous avertir concernant des dégâts
importants et soudains causés
à un pneu par des facteurs
externes tels que des clous ou
des débris sur la route.
Si vous remarquez que le véhicule est instable,
décélérer, freinez en douceur,
puis garez-vous dans un
endroit sûr à l'écart de la route.

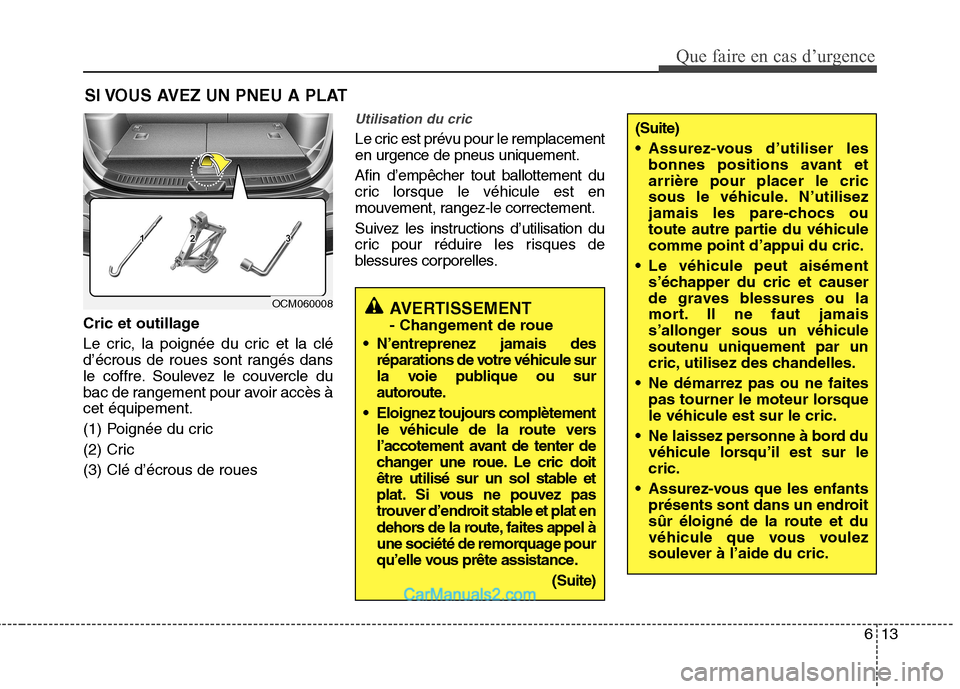

613
Que faire en cas d’urgence
SI VOUS AVEZ UN PNEU A PLAT
Cric et outillage
Le cric, la poignée du cric et la clé
d’écrous de roues sont rangés dans
le coffre. Soulevez le couvercle du
bac de rangement pour avoir accès àcet équipement.
(1) Poignée du cric
(2) Cric(3) Clé d’écrous de roues
Utilisation du cric
Le cric est prévu pour le remplacement en urgence de pneus uniquement. Afin d’empêcher tout ballottement du
cric lorsque le véhicule est en
mouvement, rangez-le correctement.
Suivez les instructions d’utilisation du
cric pour réduire les risques de
blessures corporelles.
AVERTISSEMENT
- Changement de roue
N’entreprenez jamais des réparations de votre véhicule sur
la voie publique ou sur
autoroute.
Eloignez toujours complètement le véhicule de la route vers
l’accotement avant de tenter de
changer une roue. Le cric doit
être utilisé sur un sol stable et
plat. Si vous ne pouvez pas
trouver d’endroit stable et plat en
dehors de la route, faites appel à
une société de remorquage pour
qu’elle vous prête assistance.
(Suite)
(Suite)
Assurez-vous d’utiliser lesbonnes positions avant et arrière pour placer le cric
sous le véhicule. N’utilisez
jamais les pare-chocs ou
toute autre partie du véhiculecomme point d’appui du cric.
Le véhicule peut aisément s’échapper du cric et causer
de graves blessures ou la
mort. Il ne faut jamais
s’allonger sous un véhicule
soutenu uniquement par un
cric, utilisez des chandelles.
Ne démarrez pas ou ne faites pas tourner le moteur lorsquele véhicule est sur le cric.
Ne laissez personne à bord du véhicule lorsqu’il est sur lecric.
Assurez-vous que les enfants présents sont dans un endroit
sûr éloigné de la route et du
véhicule que vous voulez
soulever à l’aide du cric.
OCM060008

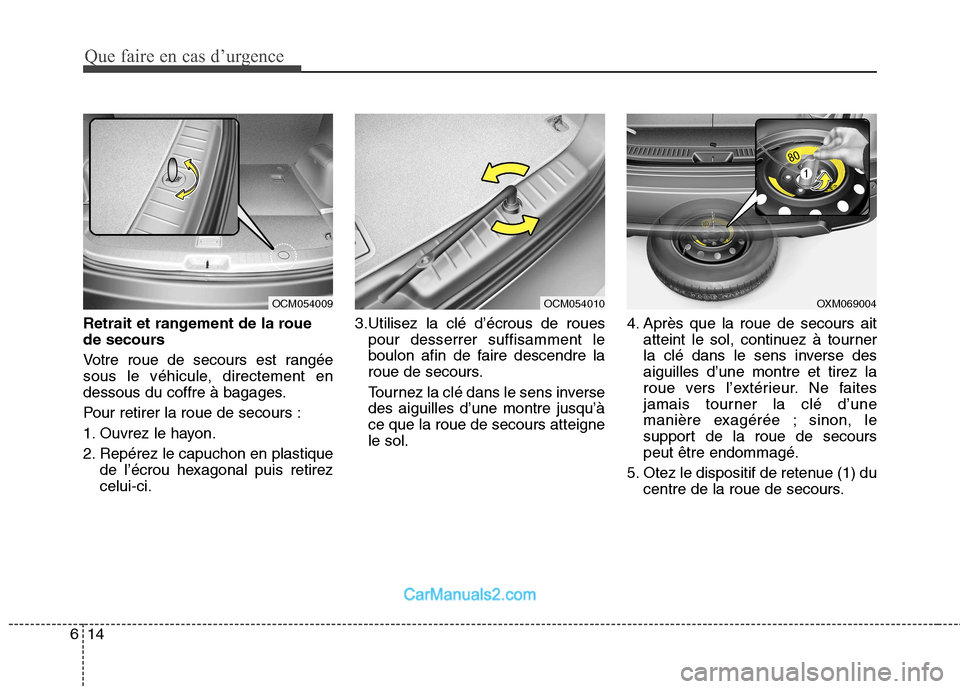

Que faire en cas d’urgence
14
6
Retrait et rangement de la roue
de secours
Votre roue de secours est rangée
sous le véhicule, directement en
dessous du coffre à bagages.
Pour retirer la roue de secours :
1. Ouvrez le hayon.
2. Repérez le capuchon en plastique
de l’écrou hexagonal puis retirez celui-ci. 3.Utilisez la clé d’écrous de roues
pour desserrer suffisamment le
boulon afin de faire descendre la
roue de secours.
Tournez la clé dans le sens inverse des aiguilles d’une montre jusqu’àce que la roue de secours atteignele sol. 4. Après que la roue de secours ait
atteint le sol, continuez à tourner
la clé dans le sens inverse desaiguilles d’une montre et tirez la
roue vers l’extérieur. Ne faites
jamais tourner la clé d’une
manière exagérée ; sinon, le
support de la roue de secourspeut être endommagé.
5. Otez le dispositif de retenue (1) du centre de la roue de secours.
OXM069004OCM054009OCM054010

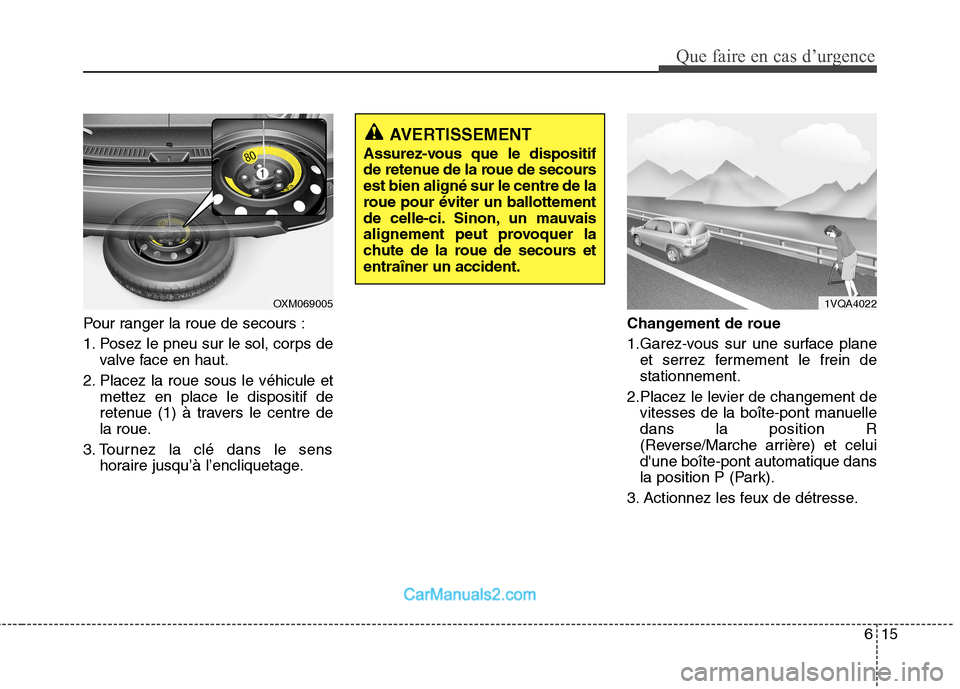

615
Que faire en cas d’urgence
Pour ranger la roue de secours :
1. Posez le pneu sur le sol, corps devalve face en haut.
2. Placez la roue sous le véhicule et mettez en place le dispositif de
retenue (1) à travers le centre de
la roue.
3. Tournez la clé dans le sens horaire jusqu’à l’encliquetage. Changement de roue
1.Garez-vous sur une surface plane
et serrez fermement le frein de stationnement.
2.Placez le levier de changement de vitesses de la boîte-pont manuelledans la position R
(Reverse/Marche arrière) et celuid'une boîte-pont automatique dans
la position P (Park).
3. Actionnez les feux de détresse.
1VQA4022OXM069005
AVERTISSEMENT
Assurez-vous que le dispositif
de retenue de la roue de secoursest bien aligné sur le centre de la
roue pour éviter un ballottement
de celle-ci. Sinon, un mauvais
alignement peut provoquer la
chute de la roue de secours etentraîner un accident.

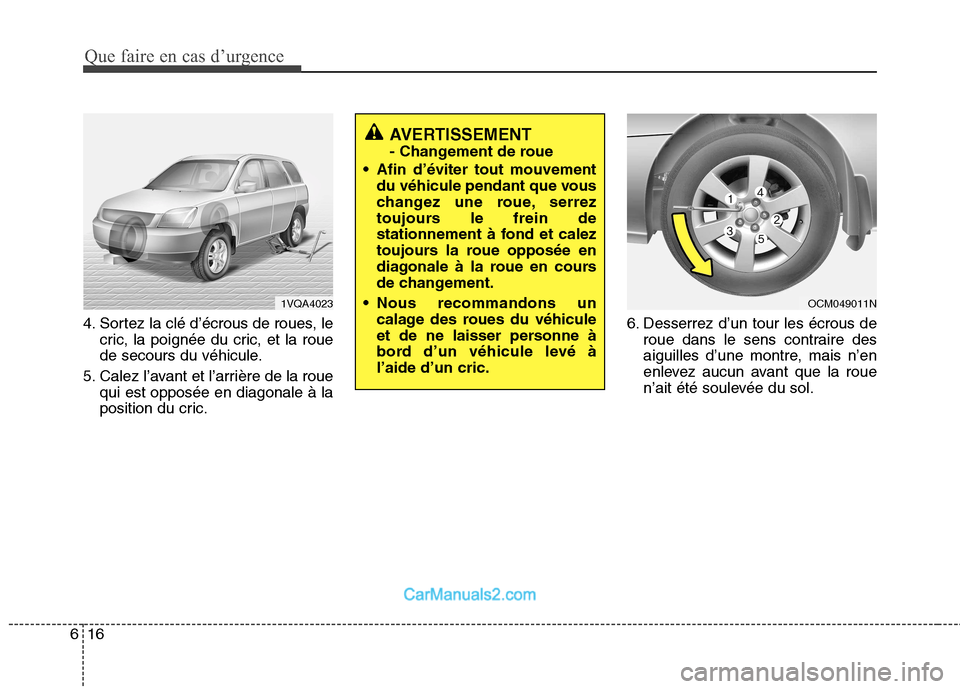

Que faire en cas d’urgence
16
6
4. Sortez la clé d’écrous de roues, le
cric, la poignée du cric, et la roue
de secours du véhicule.
5. Calez l’avant et l’arrière de la roue qui est opposée en diagonale à la
position du cric. 6. Desserrez d’un tour les écrous de
roue dans le sens contraire des
aiguilles d’une montre, mais n’en
enlevez aucun avant que la roue
n’ait été soulevée du sol.
1VQA4023
AVERTISSEMENT
- Changement de roue
Afin d’éviter tout mouvement du véhicule pendant que vous
changez une roue, serrez
toujours le frein de
stationnement à fond et calez
toujours la roue opposée en
diagonale à la roue en cours
de changement.
Nous recommandons un calage des roues du véhicule
et de ne laisser personne à
bord d’un véhicule levé àl’aide d’un cric.
OCM049011N

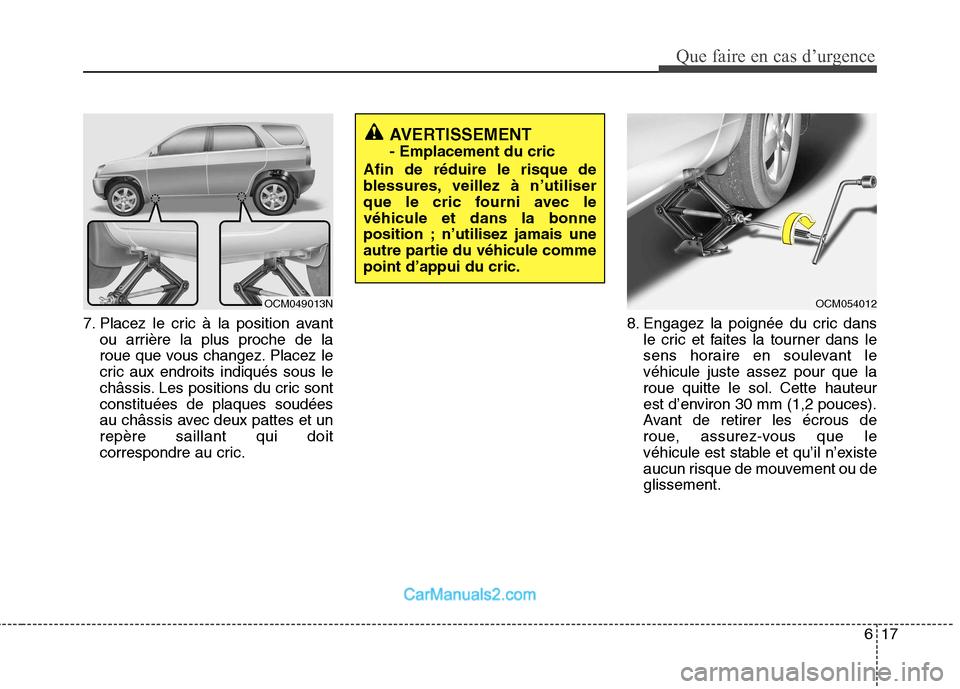

617
Que faire en cas d’urgence
7. Placez le cric à la position avantou arrière la plus proche de la
roue que vous changez. Placez le
cric aux endroits indiqués sous le
châssis. Les positions du cric sontconstituées de plaques soudées
au châssis avec deux pattes et unrepère saillant qui doit
correspondre au cric. 8. Engagez la poignée du cric dans
le cric et faites la tourner dans le
sens horaire en soulevant levéhicule juste assez pour que la
roue quitte le sol. Cette hauteur
est d’environ 30 mm (1,2 pouces).
Avant de retirer les écrous de
roue, assurez-vous que le
véhicule est stable et qu’il n’existe
aucun risque de mouvement ou deglissement.
AVERTISSEMENT - Emplacement du cric
Afin de réduire le risque de
blessures, veillez à n’utiliser
que le cric fourni avec levéhicule et dans la bonne
position ; n’utilisez jamais une
autre partie du véhicule commepoint d’appui du cric.
OCM054012OCM049013N

Que faire en cas d’urgence
18
6
9. Desserrez les écrous de la roue et
retirez-les avec vos doigts. Faites glisser la roue en dehors desboulons et posez-la à plat de telle
sorte qu’elle ne peut pas rouler au
loin. Pour placer la roue sur le
moyeu, prenez la roue de secours,alignez les trous sur les boulons et
faites glisser la roue dessus. Si
cela présente des difficultés,bougez légèrement la roue et
alignez le trou supérieur de la roue
sur le boulon supérieur. Puisinclinez légèrement la roue en
allant et en venant jusqu’à ce quela roue puisse glisser sur les
autres boulons. 10. Pour remettre en place la roue,
maintenez-la sur les boulons,mettez les écrous de roue sur les
boulons, puis serrez à la main.Secouez légèrement le pneupour être sût qu’il est bienpositionné, puis serrez à
nouveau les écrous autant que
possible avec vos doigts.
11. Descendez le véhicule au sol en tournant la clé d’écrous de roues
dans le sens inverse des
aiguilles d’une montre.
AVERTISSEMENT
Les roues et les enjoliveurs
peuvent avoir des arrêtes
tranchantes. Manipulez-lesprudemment pour éviter
d’éventuelles blessures graves.
Avant de mettre la roue en
place, assurez-vous que rien
sur le moyeu ou la roue (par
exemple de la boue, du
goudron, du gravier, etc.) ne
gêne la roue pour être
solidement fixée au moyeu.
S’il y a quoi que soit, enlevez-le. Si le contact sur la surface de
montage n’est pas bon entre la
roue et le moyeu, les écrous de
la roue peuvent se desserrer et
entraîner la perte d’une roue. Si
vous perdez une roue, vous
risquez de perdre le contrôle du
véhicule. Cela peut provoquer
des blessures graves ou
mortelles.

619
Que faire en cas d’urgence

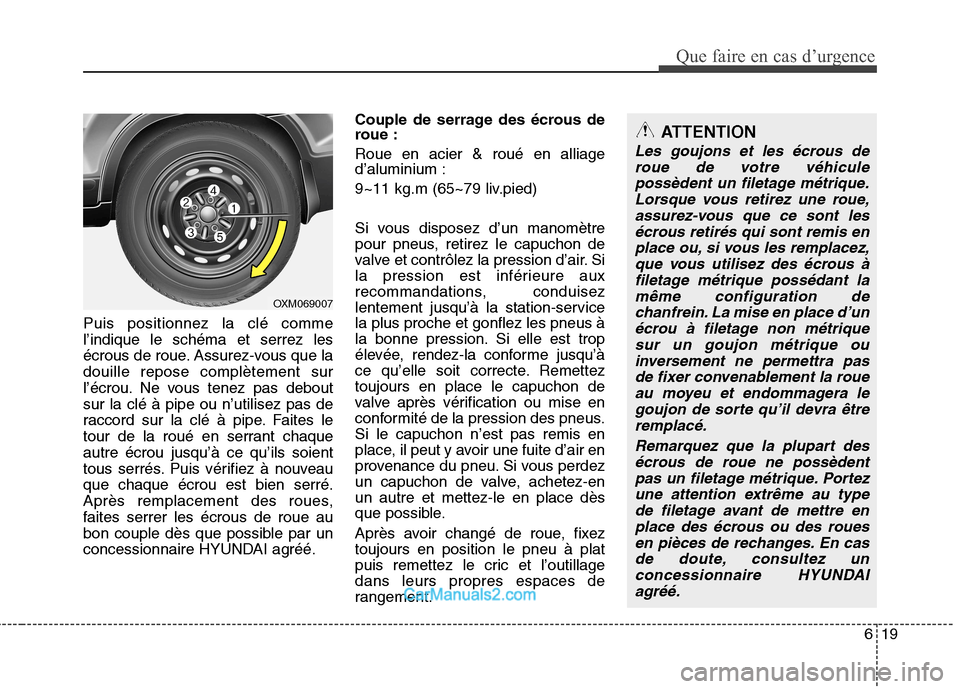

Puis positionnez la clé comme l’indique le schéma et serrez les
écrous de roue. Assurez-vous que ladouille repose complètement sur
l’écrou. Ne vous tenez pas deboutsur la clé à pipe ou n’utilisez pas de
raccord sur la clé à pipe. Faites le
tour de la roué en serrant chaqueautre écrou jusqu’à ce qu’ils soient
tous serrés. Puis vérifiez à nouveauque chaque écrou est bien serré.
Après remplacement des roues,
faites serrer les écrous de roue au
bon couple dès que possible par un
concessionnaire HYUNDAI agréé.Couple de serrage des écrous de
roue : Roue en acier & roué en alliage d’aluminium :
9~11 kg.m (65~79 liv.pied)
Si vous disposez d’un manomètre
pour pneus, retirez le capuchon de
valve et contrôlez la pression d’air. Si
la pression est inférieure aux
recommandations, conduisez
lentement jusqu’à la station-servicela plus proche et gonflez les pneus à
la bonne pression. Si elle est trop
élevée, rendez-la conforme jusqu’à
ce qu’elle soit correcte. Remetteztoujours en place le capuchon de
valve après vérification ou mise en
conformité de la pression des pneus.Si le capuchon n’est pas remis en
place, il peut y avoir une fuite d’air en
provenance du pneu. Si vous perdez
un capuchon de valve, achetez-enun autre et mettez-le en place dès
que possible.
Après avoir changé de roue, fixez toujours en position le pneu à plat
puis remettez le cric et l’outillagedans leurs propres espaces de
rangement.
ATTENTION
Les goujons et les écrous de
roue de votre véhiculepossèdent un filetage métrique.Lorsque vous retirez une roue, assurez-vous que ce sont lesécrous retirés qui sont remis enplace ou, si vous les remplacez, que vous utilisez des écrous àfiletage métrique possédant lamême configuration de chanfrein. La mise en place d’unécrou à filetage non métriquesur un goujon métrique ou inversement ne permettra pasde fixer convenablement la roueau moyeu et endommagera legoujon de sorte qu’il devra être remplacé.
Remarquez que la plupart desécrous de roue ne possèdentpas un filetage métrique. Portez une attention extrême au typede filetage avant de mettre enplace des écrous ou des rouesen pièces de rechanges. En cas de doute, consultez unconcessionnaire HYUNDAIagréé.
OXM069007

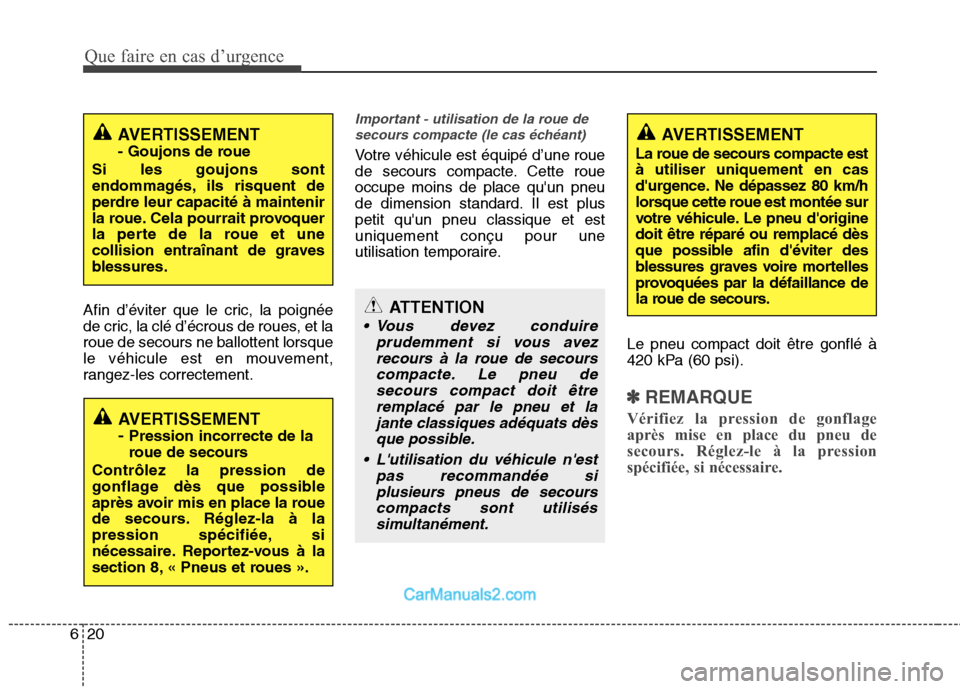

Que faire en cas d’urgence
20
6
Afin d’éviter que le cric, la poignée
de cric, la clé d’écrous de roues, et laroue de secours ne ballottent lorsque
le véhicule est en mouvement,
rangez-les correctement.
Important - utilisation de la roue de
secours compacte (le cas échéant)
Votre véhicule est équipé d’une roue
de secours compacte. Cette roueoccupe moins de place qu'un pneu
de dimension standard. Il est pluspetit qu'un pneu classique et estuniquement conçu pour une
utilisation temporaire.
Le pneu compact doit être gonflé à
420 kPa (60 psi).
✽✽REMARQUE
Vérifiez la pression de gonflage
après mise en place du pneu de
secours. Réglez-le à la pression
spécifiée, si nécessaire.
AVERTISSEMENT
La roue de secours compacte est à utiliser uniquement en cas
d'urgence. Ne dépassez 80 km/h
lorsque cette roue est montée sur
votre véhicule. Le pneu d'originedoit être réparé ou remplacé dès
que possible afin d'éviter des
blessures graves voire mortelles
provoquées par la défaillance de
la roue de secours.AVERTISSEMENT
- Goujons de roue
Si les goujons sont
endommagés, ils risquent de
perdre leur capacité à maintenir
la roue. Cela pourrait provoquer
la perte de la roue et une
collision entraînant de graves
blessures.
AVERTISSEMENT - Pression incorrecte de la
roue de secours
Contrôlez la pression de
gonflage dès que possible
après avoir mis en place la roue
de secours. Réglez-la à la
pression spécifiée, si
nécessaire. Reportez-vous à la
section 8, « Pneus et roues ».
ATTENTION
Vous devez conduire prudemment si vous avezrecours à la roue de secours compacte. Le pneu desecours compact doit êtreremplacé par le pneu et la jante classiques adéquats dèsque possible.
L'utilisation du véhicule n'est pas recommandée siplusieurs pneus de secours compacts sont utiliséssimultanément.

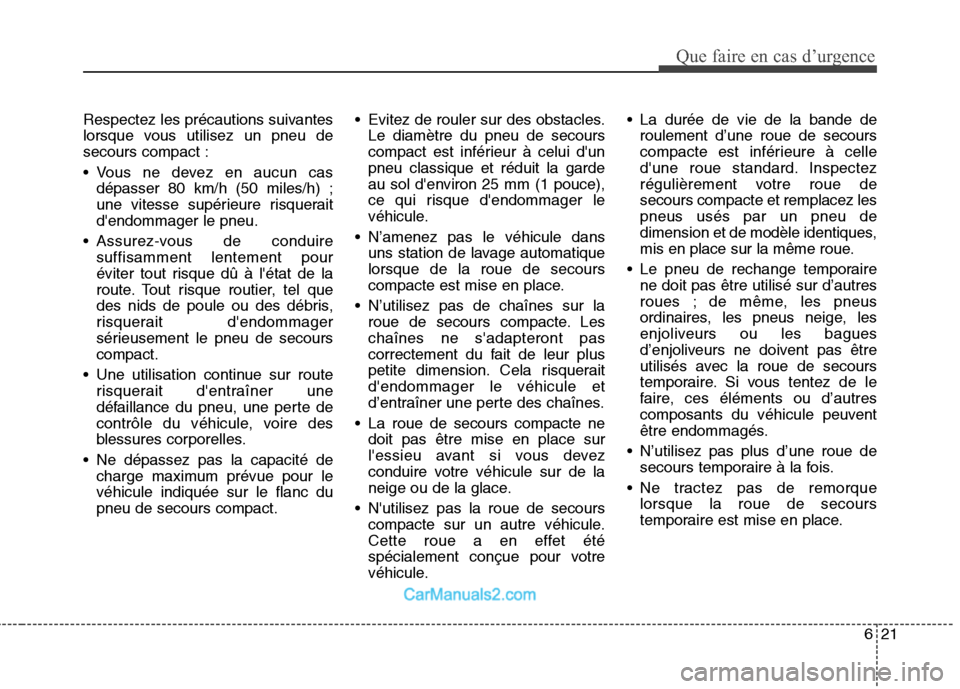

621
Que faire en cas d’urgence
Respectez les précautions suivantes
lorsque vous utilisez un pneu desecours compact :
Vous ne devez en aucun casdépasser 80 km/h (50 miles/h) ;
une vitesse supérieure risqueraitd'endommager le pneu.
Assurez-vous de conduire suffisamment lentement pour
éviter tout risque dû à l'état de la
route. Tout risque routier, tel que
des nids de poule ou des débris,
risquerait d'endommager
sérieusement le pneu de secourscompact.
Une utilisation continue sur route risquerait d'entraîner une
défaillance du pneu, une perte de
contrôle du véhicule, voire des
blessures corporelles.
Ne dépassez pas la capacité de charge maximum prévue pour levéhicule indiquée sur le flanc dupneu de secours compact. Evitez de rouler sur des obstacles.
Le diamètre du pneu de secours
compact est inférieur à celui d'unpneu classique et réduit la garde
au sol d'environ 25 mm (1 pouce),
ce qui risque d'endommager le
véhicule.
N’amenez pas le véhicule dans uns station de lavage automatiquelorsque de la roue de secours
compacte est mise en place.
N’utilisez pas de chaînes sur la roue de secours compacte. Leschaînes ne s'adapteront pas
correctement du fait de leur plus
petite dimension. Cela risqueraitd'endommager le véhicule et
d’entraîner une perte des chaînes.
La roue de secours compacte ne doit pas être mise en place sur
l'essieu avant si vous devez
conduire votre véhicule sur de la
neige ou de la glace.
N'utilisez pas la roue de secours compacte sur un autre véhicule.
Cette roue a en effet été
spécialement conçue pour votre
véhicule. La durée de vie de la bande de
roulement d’une roue de secours
compacte est inférieure à celle
d'une roue standard. Inspectez
régulièrement votre roue desecours compacte et remplacez lespneus usés par un pneu de
dimension et de modèle identiques,
mis en place sur la même roue.
Le pneu de rechange temporaire ne doit pas être utilisé sur d’autres
roues ; de même, les pneus
ordinaires, les pneus neige, les
enjoliveurs ou les bagues
d’enjoliveurs ne doivent pas être
utilisés avec la roue de secours
temporaire. Si vous tentez de le
faire, ces éléments ou d’autres
composants du véhicule peuvent
être endommagés.
N’utilisez pas plus d’une roue de secours temporaire à la fois.
Ne tractez pas de remorque lorsque la roue de secours
temporaire est mise en place.
