Entretien
6
7

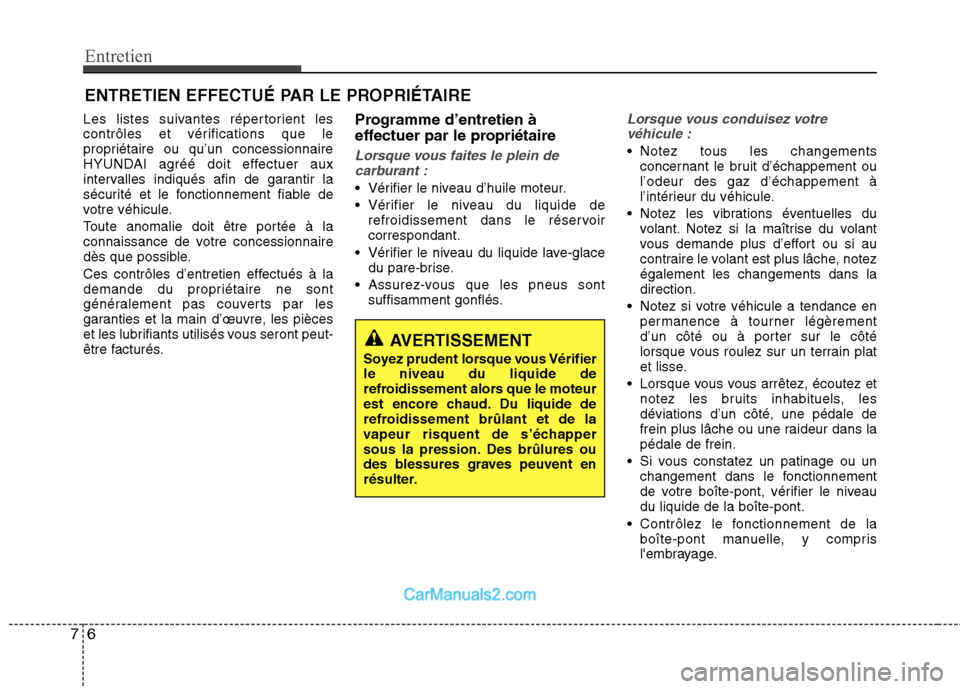

ENTRETIEN EFFECTUÉ PAR LE PROPRIÉTAIRE
Les listes suivantes répertorient les
contrôles et vérifications que le
propriétaire ou qu’un concessionnaire
HYUNDAI agréé doit effectuer aux
intervalles indiqués afin de garantir la
sécurité et le fonctionnement fiable de
votre véhicule.
Toute anomalie doit être portée à la
connaissance de votre concessionnaire
dès que possible.
Ces contrôles d’entretien effectués à la
demande du propriétaire ne sont
généralement pas couverts par les
garanties et la main d’œuvre, les pièces
et les lubrifiants utilisés vous seront peut-
être facturés. Programme d’entretien à
effectuer par le propriétaire
Lorsque vous faites le plein de
carburant :
Vérifier le niveau d’huile moteur.
Vérifier le niveau du liquide de refroidissement dans le réservoir correspondant.
Vérifier le niveau du liquide lave-glace du pare-brise.
Assurez-vous que les pneus sont suffisamment gonflés.
Lorsque vous conduisez votre
véhicule :
Notez tous les changements concernant le bruit d’échappement ou l’odeur des gaz d’échappement à
l’intérieur du véhicule.
Notez les vibrations éventuelles du volant. Notez si la maîtrise du volant
vous demande plus d’effort ou si au
contraire le volant est plus lâche, notezégalement les changements dans ladirection.
Notez si votre véhicule a tendance en permanence à tourner légèrement
d’un côté ou à porter sur le côté
lorsque vous roulez sur un terrain plat
et lisse.
Lorsque vous vous arrêtez, écoutez et notez les bruits inhabituels, lesdéviations d’un côté, une pédale de
frein plus lâche ou une raideur dans lapédale de frein.
Si vous constatez un patinage ou un changement dans le fonctionnement
de votre boîte-pont, vérifier le niveaudu liquide de la boîte-pont.
Contrôlez le fonctionnement de la boîte-pont manuelle, y compris
l'embrayage.
AVERTISSEMENT
Soyez prudent lorsque vous Vérifier le niveau du liquide de
refroidissement alors que le moteur
est encore chaud. Du liquide de
refroidissement brûlant et de la
vapeur risquent de s’échapper
sous la pression. Des brûlures ou
des blessures graves peuvent en
résulter.

77
Entretien

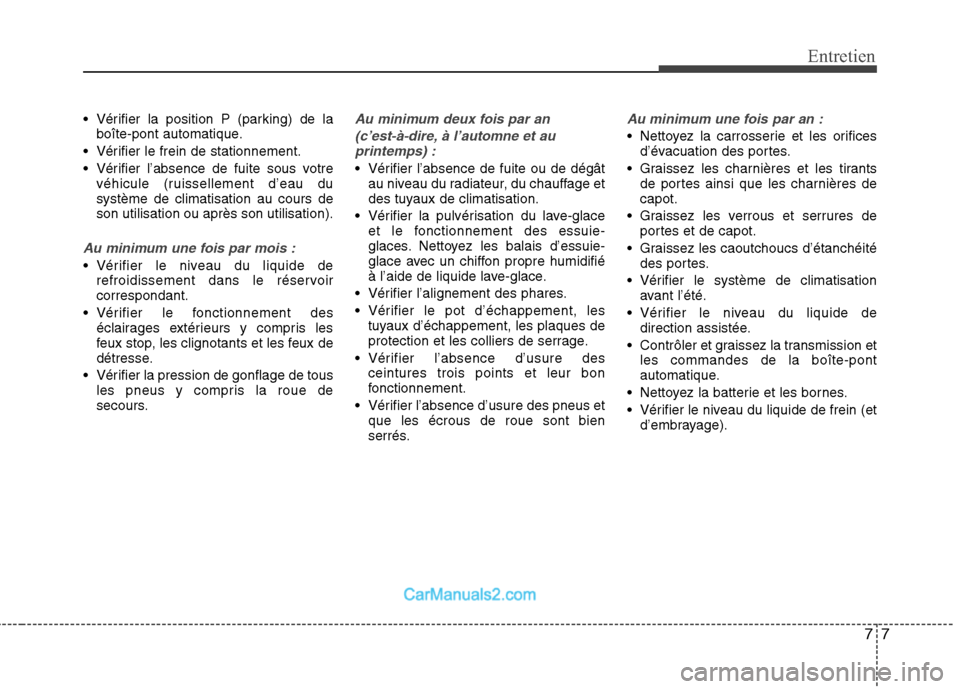

Vérifier la position P (parking) de laboîte-pont automatique.
Vérifier le frein de stationnement.
Vérifier l’absence de fuite sous votre véhicule (ruissellement d’eau du système de climatisation au cours deson utilisation ou après son utilisation).
Au minimum une fois par mois :
Vérifier le niveau du liquide derefroidissement dans le réservoir correspondant.
Vérifier le fonctionnement des éclairages extérieurs y compris les
feux stop, les clignotants et les feux de
détresse.
Vérifier la pression de gonflage de tous les pneus y compris la roue de
secours.
Au minimum deux fois par an
(c’est-à-dire, à l’automne et auprintemps) :
Vérifier l’absence de fuite ou de dégât au niveau du radiateur, du chauffage et
des tuyaux de climatisation.
Vérifier la pulvérisation du lave-glace et le fonctionnement des essuie-
glaces. Nettoyez les balais d’essuie-
glace avec un chiffon propre humidifié
à l’aide de liquide lave-glace.
Vérifier l’alignement des phares.
Vérifier le pot d’échappement, les tuyaux d’échappement, les plaques de
protection et les colliers de serrage.
Vérifier l’absence d’usure des ceintures trois points et leur bon
fonctionnement.
Vérifier l’absence d’usure des pneus et que les écrous de roue sont bien
serrés.
Au minimum une fois par an :
Nettoyez la carrosserie et les orificesd’évacuation des portes.
Graissez les charnières et les tirants de portes ainsi que les charnières de capot.
Graissez les verrous et serrures de portes et de capot.
Graissez les caoutchoucs d’étanchéité des portes.
Vérifier le système de climatisation avant l’été.
Vérifier le niveau du liquide de direction assistée.
Contrôler et graissez la transmission et les commandes de la boîte-pont
automatique.
Nettoyez la batterie et les bornes.
Vérifier le niveau du liquide de frein (et d’embrayage).

Entretien
8
7

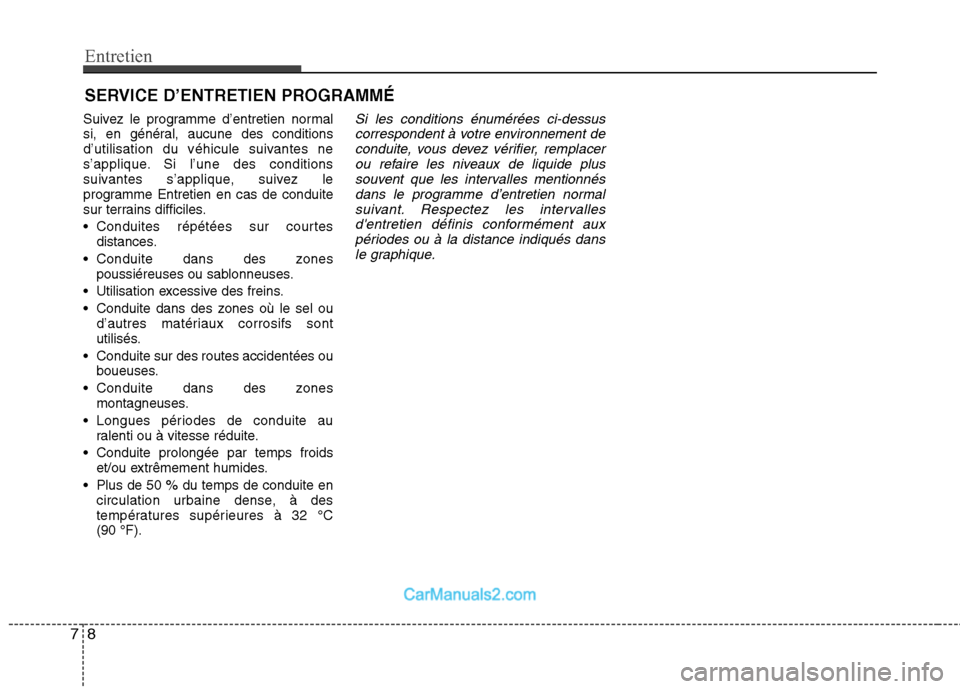

SERVICE D’ENTRETIEN PROGRAMMÉ
Suivez le programme d’entretien normal
si, en général, aucune des conditions
d’utilisation du véhicule suivantes ne
s’applique. Si l’une des conditions
suivantes s’applique, suivez le
programme Entretien en cas de conduite
sur terrains difficiles.
Conduites répétées sur courtes distances.
Conduite dans des zones poussiéreuses ou sablonneuses.
Utilisation excessive des freins.
Conduite dans des zones où le sel ou d’autres matériaux corrosifs sont
utilisés.
Conduite sur des routes accidentées ou boueuses.
Conduite dans des zones montagneuses.
Longues périodes de conduite au ralenti ou à vitesse réduite.
Conduite prolongée par temps froids et/ou extrêmement humides.
Plus de 50 % du temps de conduite en circulation urbaine dense, à des
températures supérieures à 32 °C (90 °F).
Si les conditions énumérées ci-dessus
correspondent à votre environnement deconduite, vous devez vérifier, remplacerou refaire les niveaux de liquide plus
souvent que les intervalles mentionnésdans le programme d’entretien normalsuivant. Respectez les intervalles
d'entretien définis conformément auxpériodes ou à la distance indiqués dansle graphique.

79
Entretien

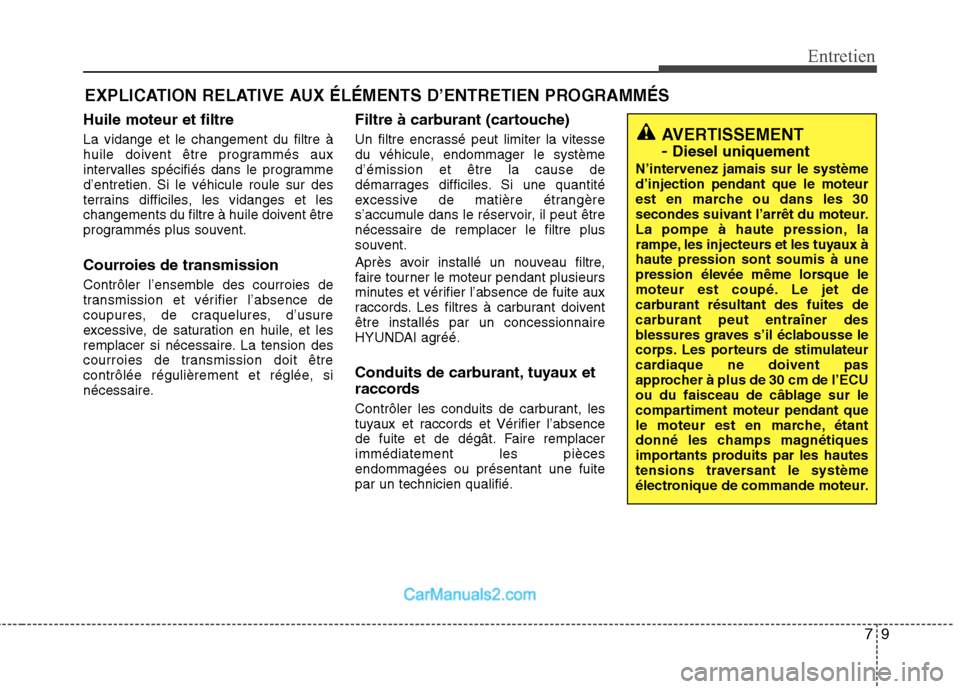

EXPLICATION RELATIVE AUX ÉLÉMENTS D’ENTRETIEN PROGRAMMÉS
Huile moteur et filtre La vidange et le changement du filtre à
huile doivent être programmés aux
intervalles spécifiés dans le programme
d’entretien. Si le véhicule roule sur des
terrains difficiles, les vidanges et les
changements du filtre à huile doivent être
programmés plus souvent.
Courroies de transmission
Contrôler l’ensemble des courroies de
transmission et vérifier l’absence de
coupures, de craquelures, d’usure
excessive, de saturation en huile, et les
remplacer si nécessaire. La tension des
courroies de transmission doit être
contrôlée régulièrement et réglée, si
nécessaire. Filtre à carburant (cartouche)
Un filtre encrassé peut limiter la vitesse
du véhicule, endommager le systèmed’émission et être la cause de
démarrages difficiles. Si une quantité
excessive de matière étrangère
s’accumule dans le réservoir, il peut êtrenécessaire de remplacer le filtre plus
souvent.
Après avoir installé un nouveau filtre,
faire tourner le moteur pendant plusieurs
minutes et vérifier l’absence de fuite aux
raccords. Les filtres à carburant doiventêtre installés par un concessionnaire
HYUNDAI agréé.
Conduits de carburant, tuyaux et
raccords
Contrôler les conduits de carburant, les
tuyaux et raccords et Vérifier l’absence
de fuite et de dégât. Faire remplacerimmédiatement les piècesendommagées ou présentant une fuitepar un technicien qualifié.
AVERTISSEMENT -
Diesel uniquement
N’intervenez jamais sur le système d’injection pendant que le moteur
est en marche ou dans les 30
secondes suivant l’arrêt du moteur.
La pompe à haute pression, la
rampe, les injecteurs et les tuyaux àhaute pression sont soumis à une
pression élevée même lorsque le
moteur est coupé. Le jet de
carburant résultant des fuites de
carburant peut entraîner des
blessures graves s’il éclabousse le
corps. Les porteurs de stimulateur
cardiaque ne doivent pas
approcher à plus de 30 cm de l’ECU
ou du faisceau de câblage sur le
compartiment moteur pendant que
le moteur est en marche, étant
donné les champs magnétiques
importants produits par les hautes
tensions traversant le système
électronique de commande moteur.

Entretien
10
7

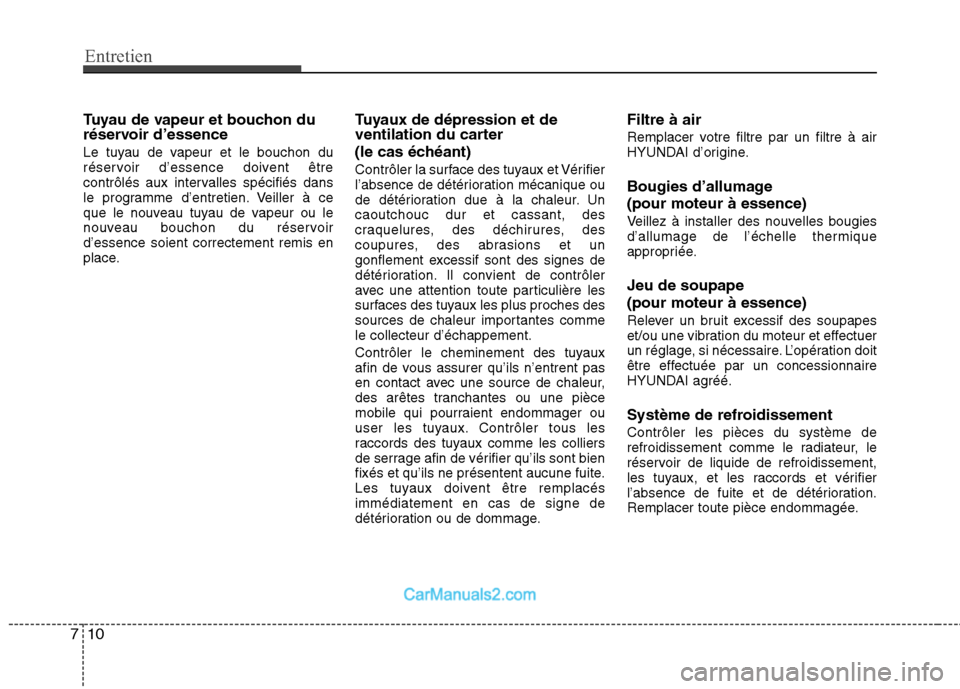

Tuyau de vapeur et bouchon du
réservoir d’essence
Le tuyau de vapeur et le bouchon du
réservoir d’essence doivent être
contrôlés aux intervalles spécifiés dans
le programme d’entretien. Veiller à ce
que le nouveau tuyau de vapeur ou le
nouveau bouchon du réservoird’essence soient correctement remis en
place. Tuyaux de dépression et de
ventilation du carter
(le cas échéant)
Contrôler la surface des tuyaux et Vérifier
l’absence de détérioration mécanique ou
de détérioration due à la chaleur. Uncaoutchouc dur et cassant, des
craquelures, des déchirures, des
coupures, des abrasions et un
gonflement excessif sont des signes de
détérioration. Il convient de contrôler
avec une attention toute particulière les
surfaces des tuyaux les plus proches des
sources de chaleur importantes commele collecteur d’échappement.
Contrôler le cheminement des tuyaux
afin de vous assurer qu’ils n’entrent pas
en contact avec une source de chaleur,
des arêtes tranchantes ou une pièce
mobile qui pourraient endommager ou
user les tuyaux. Contrôler tous les
raccords des tuyaux comme les colliers
de serrage afin de vérifier qu’ils sont bien
fixés et qu’ils ne présentent aucune fuite.
Les tuyaux doivent être remplacésimmédiatement en cas de signe de
détérioration ou de dommage.Filtre à air
Remplacer votre filtre par un filtre à air
HYUNDAI d’origine.
Bougies d’allumage (pour moteur à essence)
Veillez à installer des nouvelles bougies
d’allumage de l’échelle thermique
appropriée. Jeu de soupape (pour moteur à essence)
Relever un bruit excessif des soupapes
et/ou une vibration du moteur et effectuer
un réglage, si nécessaire. L’opération doit
être effectuée par un concessionnaire
HYUNDAI agréé.
Système de refroidissement Contrôler les pièces du système de
refroidissement comme le radiateur, le
réservoir de liquide de refroidissement,
les tuyaux, et les raccords et vérifier
l’absence de fuite et de détérioration.
Remplacer toute pièce endommagée.

711
Entretien

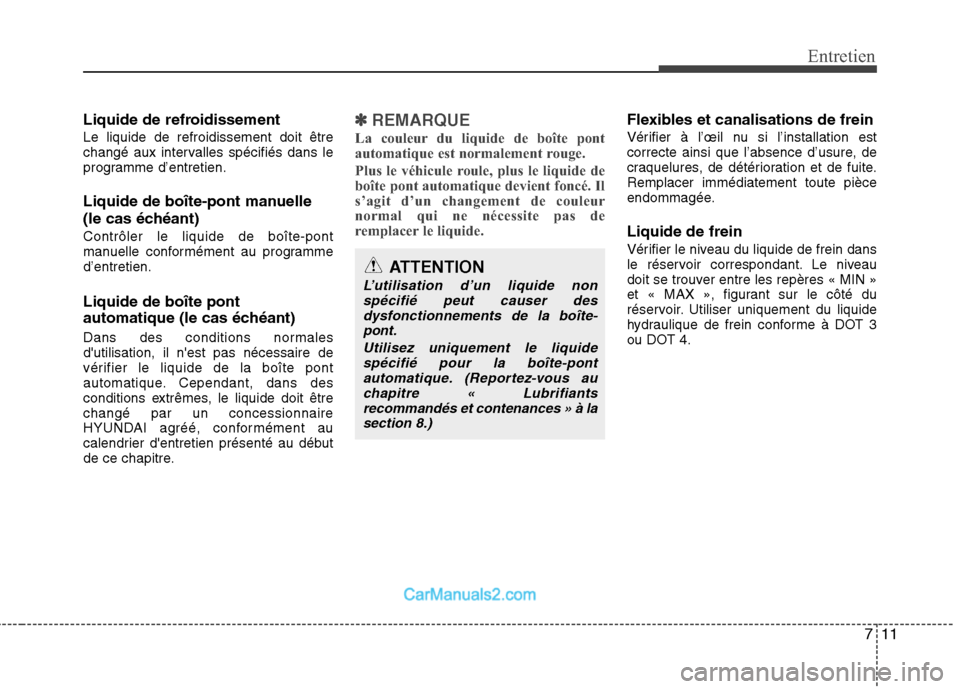

Liquide de refroidissement Le liquide de refroidissement doit être
changé aux intervalles spécifiés dans le
programme d’entretien.
Liquide de boîte-pont manuelle
(le cas échéant)Contrôler le liquide de boîte-pont
manuelle conformément au programmed’entretien. Liquide de boîte pont
automatique (le cas échéant)
Dans des conditions normales d'utilisation, il n'est pas nécessaire de
vérifier le liquide de la boîte pont
automatique. Cependant, dans des
conditions extrêmes, le liquide doit êtrechangé par un concessionnaire
HYUNDAI agréé, conformément au
calendrier d'entretien présenté au début
de ce chapitre.✽✽REMARQUE
La couleur du liquide de boîte pont
automatique est normalement rouge.
Plus le véhicule roule, plus le liquide de
boîte pont automatique devient foncé. Il
s’agit d’un changement de couleur
normal qui ne nécessite pas de
remplacer le liquide.Flexibles et canalisations de frein
Vérifier à l’œil nu si l’installation est
correcte ainsi que l’absence d’usure, de
craquelures, de détérioration et de fuite.Remplacer immédiatement toute pièce
endommagée. Liquide de frein
Vérifier le niveau du liquide de frein dans
le réservoir correspondant. Le niveau
doit se trouver entre les repères « MIN »
et « MAX », figurant sur le côté du
réservoir. Utiliser uniquement du liquide
hydraulique de frein conforme à DOT 3
ou DOT 4.
ATTENTION
L’utilisation d’un liquide non spécifié peut causer desdysfonctionnements de la boîte-pont.
Utilisez uniquement le liquidespécifié pour la boîte-pont
automatique. (Reportez-vous auchapitre « Lubrifiants recommandés et contenances » à lasection 8.)

Entretien
12
7

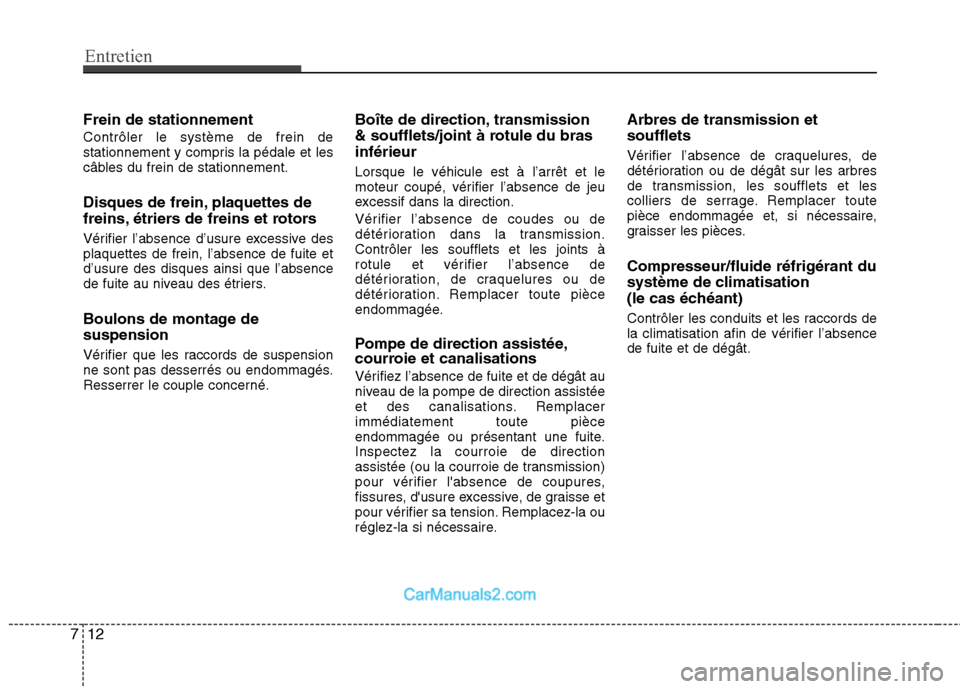

Frein de stationnement Contrôler le système de frein de
stationnement y compris la pédale et les
câbles du frein de stationnement.
Disques de frein, plaquettes de
freins, étriers de freins et rotors
Vérifier l’absence d’usure excessive des plaquettes de frein, l’absence de fuite etd’usure des disques ainsi que l’absence
de fuite au niveau des étriers.
Boulons de montage de suspension
Vérifier que les raccords de suspension
ne sont pas desserrés ou endommagés.
Resserrer le couple concerné. Boîte de direction, transmission
& soufflets/joint à rotule du brasinférieur Lorsque le véhicule est à l’arrêt et le
moteur coupé, vérifier l’absence de jeu
excessif dans la direction.
Vérifier l’absence de coudes ou de
détérioration dans la transmission.Contrôler les soufflets et les joints à
rotule et vérifier l’absence de
détérioration, de craquelures ou de
détérioration. Remplacer toute pièce
endommagée.
Pompe de direction assistée,
courroie et canalisations
Vérifiez l’absence de fuite et de dégât au
niveau de la pompe de direction assistée
et des canalisations. Remplacerimmédiatement toute pièce
endommagée ou présentant une fuite.Inspectez la courroie de direction
assistée (ou la courroie de transmission)
pour vérifier l'absence de coupures,
fissures, d'usure excessive, de graisse et
pour vérifier sa tension. Remplacez-la ou
réglez-la si nécessaire.Arbres de transmission et soufflets
Vérifier l’absence de craquelures, de
détérioration ou de dégât sur les arbres
de transmission, les soufflets et les
colliers de serrage. Remplacer toute
pièce endommagée et, si nécessaire,
graisser les pièces. Compresseur/fluide réfrigérant du
système de climatisation
(le cas échéant)
Contrôler les conduits et les raccords de
la climatisation afin de vérifier l’absencede fuite et de dégât.

713
Entretien

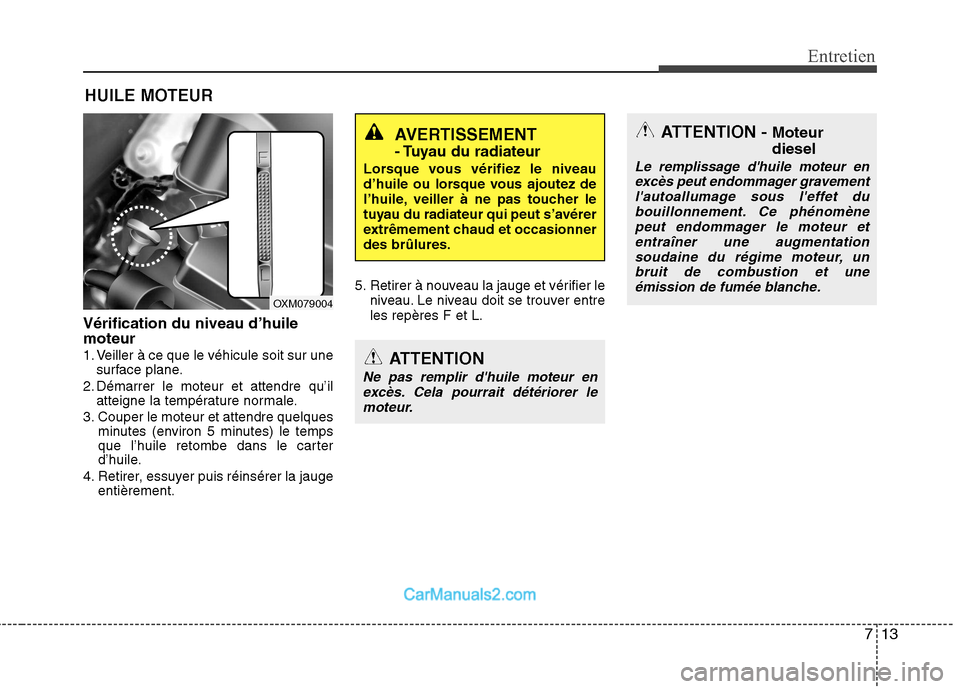

HUILE MOTEUR
Vérification du niveau d’huile moteur
1. Veiller à ce que le véhicule soit sur une surface plane.
2. Démarrer le moteur et attendre qu’il atteigne la température normale.
3. Couper le moteur et attendre quelques minutes (environ 5 minutes) le temps
que l’huile retombe dans le carter
d’huile.
4. Retirer, essuyer puis réinsérer la jauge entièrement. 5. Retirer à nouveau la jauge et vérifier le
niveau. Le niveau doit se trouver entre les repères F et L.
AVERTISSEMENT
- Tuyau du radiateur
Lorsque vous vérifiez le niveau
d’huile ou lorsque vous ajoutez de
l’huile, veiller à ne pas toucher le
tuyau du radiateur qui peut s’avérer
extrêmement chaud et occasionnerdes brûlures.
ATTENTION
Ne pas remplir d'huile moteur en excès. Cela pourrait détériorer lemoteur.
OXM079004
ATTENTION - Moteur diesel
Le remplissage d'huile moteur en
excès peut endommager gravement
l'autoallumage sous l'effet dubouillonnement. Ce phénomènepeut endommager le moteur etentraîner une augmentation
soudaine du régime moteur, unbruit de combustion et une émission de fumée blanche.

Entretien
14
7

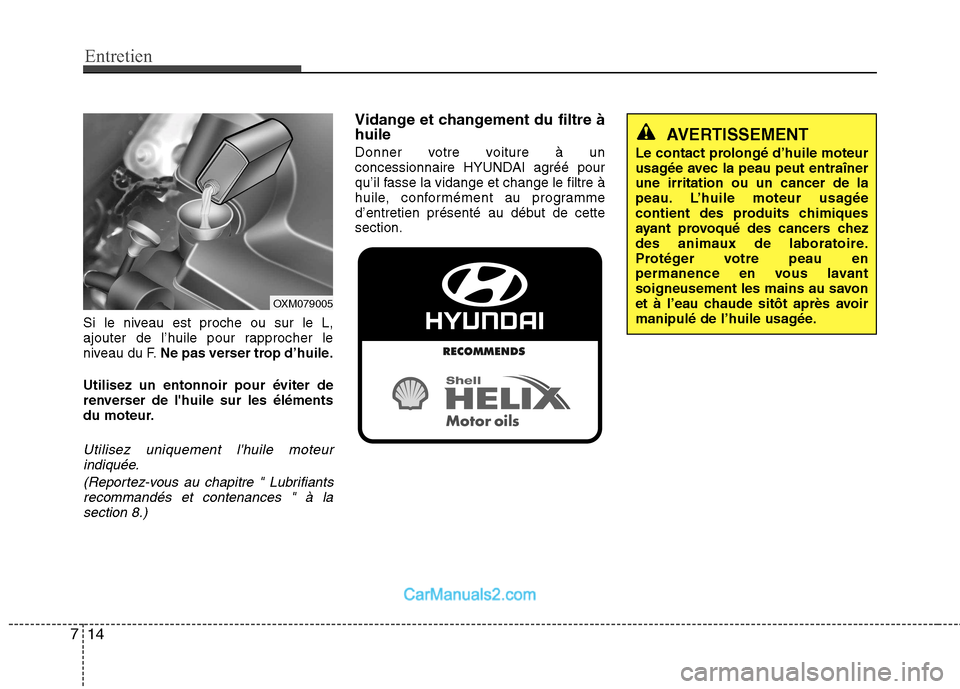

Si le niveau est proche ou sur le L,
ajouter de l’huile pour rapprocher le
niveau du F. Ne pas verser trop d’huile.
Utilisez un entonnoir pour éviter de
renverser de l'huile sur les éléments
du moteur.
Utilisez uniquement l'huile moteur indiquée.
(Reportez-vous au chapitre " Lubrifiantsrecommandés et contenances " à la
section 8.)
Vidange et changement du filtre àhuile
Donner votre voiture à un
concessionnaire HYUNDAI agréé pour
qu’il fasse la vidange et change le filtre à
huile, conformément au programme
d’entretien présenté au début de cettesection.
AVERTISSEMENT
Le contact prolongé d’huile moteur
usagée avec la peau peut entraînerune irritation ou un cancer de la
peau. L’huile moteur usagée
contient des produits chimiques
ayant provoqué des cancers chez
des animaux de laboratoire.
Protéger votre peau en
permanence en vous lavant
soigneusement les mains au savon
et à l’eau chaude sitôt après avoir
manipulé de l’huile usagée.
OXM079005

715
Entretien

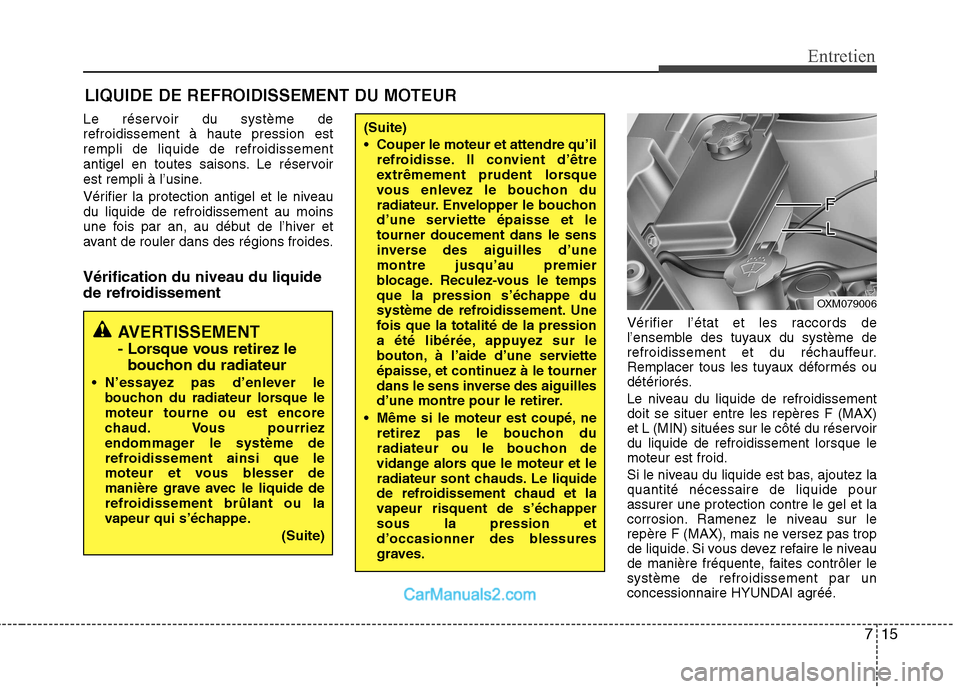

LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Le réservoir du système de refroidissement à haute pression estrempli de liquide de refroidissement
antigel en toutes saisons. Le réservoir
est rempli à l’usine.
Vérifier la protection antigel et le niveau du liquide de refroidissement au moins
une fois par an, au début de l’hiver et
avant de rouler dans des régions froides. Vérification du niveau du liquide
de refroidissement
Vérifier l’état et les raccords de
l’ensemble des tuyaux du système de
refroidissement et du réchauffeur.
Remplacer tous les tuyaux déformés ou
détériorés.
Le niveau du liquide de refroidissement doit se situer entre les repères F (MAX)
et L (MIN) situées sur le côté du réservoirdu liquide de refroidissement lorsque lemoteur est froid.
Si le niveau du liquide est bas, ajoutez la quantité nécessaire de liquide pourassurer une protection contre le gel et la
corrosion. Ramenez le niveau sur le
repère F (MAX), mais ne versez pas trop
de liquide. Si vous devez refaire le niveau
de manière fréquente, faites contrôler lesystème de refroidissement par un
concessionnaire HYUNDAI agréé.
AVERTISSEMENT
- Lorsque vous retirez lebouchon du radiateur
N’essayez pas d’enlever le bouchon du radiateur lorsque le moteur tourne ou est encore
chaud. Vous pourriez
endommager le système de
refroidissement ainsi que le
moteur et vous blesser de
manière grave avec le liquide de
refroidissement brûlant ou la
vapeur qui s’échappe.
(Suite)
(Suite)
Couper le moteur et attendre qu’ilrefroidisse. Il convient d’être
extrêmement prudent lorsque
vous enlevez le bouchon du
radiateur. Envelopper le bouchon
d’une serviette épaisse et letourner doucement dans le sens
inverse des aiguilles d’unemontre jusqu’au premier
blocage. Reculez-vous le temps
que la pression s’échappe du
système de refroidissement. Une
fois que la totalité de la pression
a été libérée, appuyez sur le
bouton, à l’aide d’une serviette
épaisse, et continuez à le tourner
dans le sens inverse des aiguilles
d’une montre pour le retirer.
Même si le moteur est coupé, ne retirez pas le bouchon du
radiateur ou le bouchon de
vidange alors que le moteur et le
radiateur sont chauds. Le liquide
de refroidissement chaud et la
vapeur risquent de s’échappersous la pression et
d’occasionner des blessures
graves.
OXM079006
