Hyundai Santa Fe 2011 Betriebsanleitung (in German)

571
Fahrhinweise

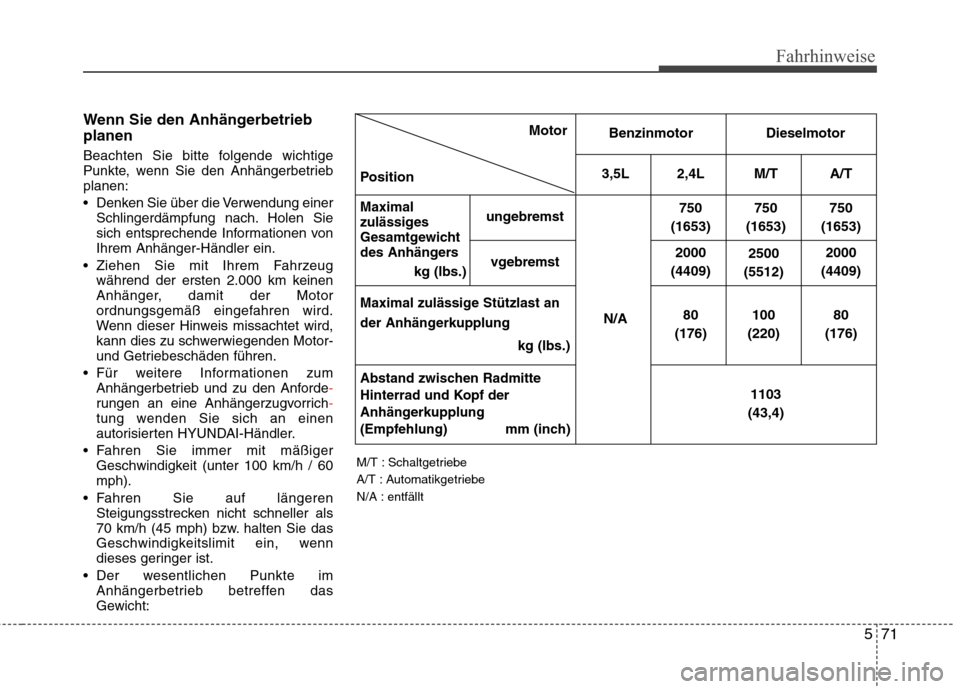

Wenn Sie den Anhängerbetrieb planen
Beachten Sie bitte folgende wichtige
Punkte, wenn Sie den Anhängerbetriebplanen:
Denken Sie über die Verwendung einerSchlingerdämpfung nach. Holen Sie
sich entsprechende Informationen vonIhrem Anhänger-Händler ein.
Ziehen Sie mit Ihrem Fahrzeug während der ersten 2.000 km keinen
Anhänger, damit der Motor
ordnungsgemäß eingefahren wird.
Wenn dieser Hinweis missachtet wird,
kann dies zu schwerwiegenden Motor-
und Getriebeschäden führen.
Für weitere Informationen zum Anhängerbetrieb und zu den Anforde
-rungen an eine Anhängerzugvorrich-tung wenden Sie sich an einen
autorisierten HYUNDAI-Händler.
Fahren Sie immer mit mäßiger Geschwindigkeit (unter 100 km/h / 60mph).
Fahren Sie auf längeren Steigungsstrecken nicht schneller als
70 km/h (45 mph) bzw. halten Sie das
Geschwindigkeitslimit ein, wenn
dieses geringer ist.
Der wesentlichen Punkte im Anhängerbetrieb betreffen das
Gewicht: M/T : Schaltgetriebe
A/T : Automatikgetriebe
N/A : entfälltMotor
Position Benzinmotor
Dieselmotor
3,5L 2,4L M/T A/T
Maximal
zulässiges
Gesamtgewicht
des Anhängers kg (lbs.) ungebremst
N/A 750
(1653) 750
(1653) 750
(1653)
v
gebremst2000
(4409) 2500
(5512) 2000
(4409)
Maximal zulässige Stützlast an
der Anhängerkupplung
kg (lbs.)80
(176) 100
(220) 80
(176)
Abstand zwischen Radmitte
Hinterrad und Kopf der
Anhängerkupplung
(Empfehlung) mm (inch)
1103
(43,4)

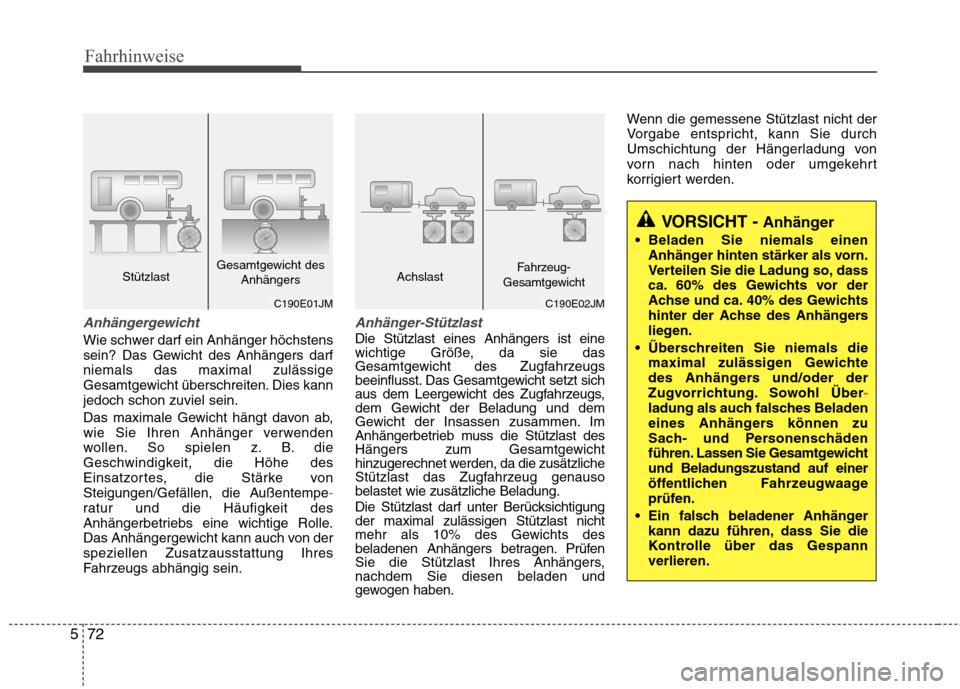

Fahrhinweise
72
5
Anhängergewicht
Wie schwer darf ein Anhänger höchstens
sein? Das Gewicht des Anhängers darfniemals das maximal zulässige
Gesamtgewicht überschreiten. Dies kannjedoch schon zuviel sein.
Das maximale Gewicht hängt davon ab,
wie Sie Ihren Anhänger verwenden
wollen. So spielen z. B. die
Geschwindigkeit, die Höhe des
Einsatzortes, die Stärke von
Steigungen/Gefällen, die Außentempe
-ratur und die Häufigkeit des
Anhängerbetriebs eine wichtige Rolle.
Das Anhängergewicht kann auch von derspeziellen Zusatzausstattung Ihres
Fahrzeugs abhängig sein.
Anhänger-Stützlast
Die Stützlast eines Anhängers ist eine
wichtige Größe, da sie das
Gesamtgewicht des Zugfahrzeugs
beeinflusst. Das Gesamtgewicht setzt sich
aus dem Leergewicht des Zugfahrzeugs,
dem Gewicht der Beladung und dem
Gewicht der Insassen zusammen. Im
Anhängerbetrieb muss die Stützlast des
Hängers zum Gesamtgewicht
hinzugerechnet werden, da die zusätzliche
Stützlast das Zugfahrzeug genausobelastet wie zusätzliche Beladung.
Die Stützlast darf unter Berücksichtigung der maximal zulässigen Stützlast nicht
mehr als 10% des Gewichts des
beladenen Anhängers betragen. Prüfen
Sie die Stützlast Ihres Anhängers,nachdem Sie diesen beladen und
gewogen haben. Wenn die gemessene Stützlast nicht der
Vorgabe entspricht, kann Sie durch
Umschichtung der Hängerladung von
vorn nach hinten oder umgekehrt
korrigiert werden.
C190E01JM
Stützlast
Gesamtgewicht des
Anhängers
VORSICHT - Anhänger
Beladen Sie niemals einen Anhänger hinten stärker als vorn.
Verteilen Sie die Ladung so, dass
ca. 60% des Gewichts vor der
Achse und ca. 40% des Gewichts
hinter der Achse des Anhängers
liegen.
Überschreiten Sie niemals die maximal zulässigen Gewichte
des Anhängers und/oder der
Zugvorrichtung. Sowohl Über
-ladung als auch falsches Beladen
eines Anhängers können zu
Sach- und Personenschäden
führen. Lassen Sie Gesamtgewichtund Beladungszustand auf einer
öffentlichen F ahrzeugwaage
prüfen.
Ein falsch beladener Anhänger kann dazu führen, dass Sie die
Kontrolle über das Gespannverlieren.
C190E02JM
AchslastFahrzeug-
Gesamtgewicht

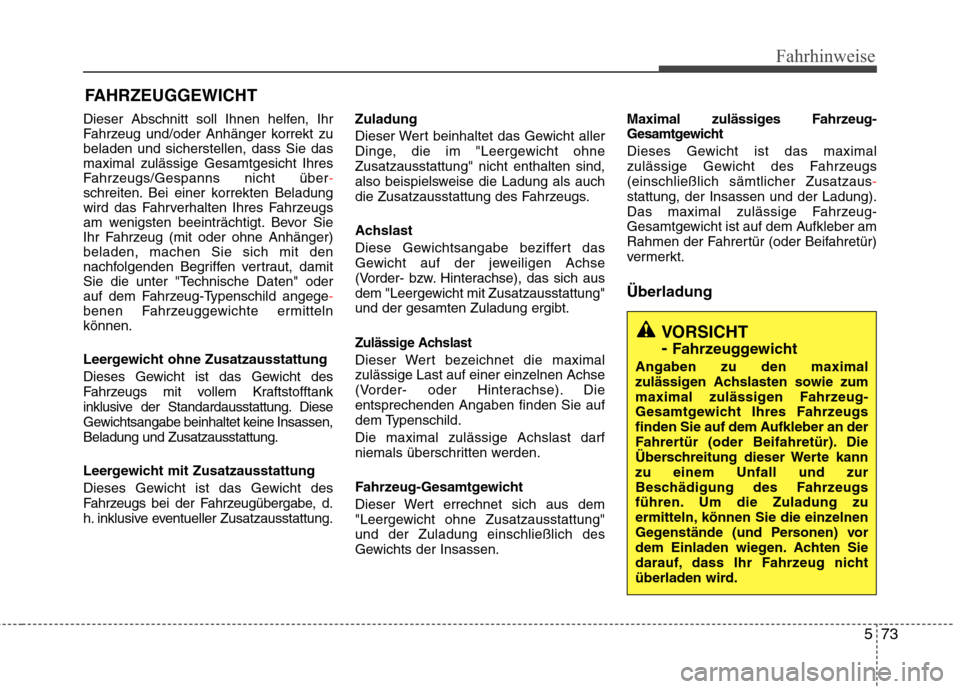

573
Fahrhinweise
Dieser Abschnitt soll Ihnen helfen, Ihr
Fahrzeug und/oder Anhänger korrekt zubeladen und sicherstellen, dass Sie dasmaximal zulässige Gesamtgesicht Ihres
Fahrzeugs/Gespanns nicht über
-schreiten. Bei einer korrekten Beladung
wird das Fahrverhalten Ihres Fahrzeugs
am wenigsten beeinträchtigt. Bevor Sie
Ihr Fahrzeug (mit oder ohne Anhänger)beladen, machen Sie sich mit den
nachfolgenden Begriffen vertraut, damit
Sie die unter "Technische Daten" oder
auf dem Fahrzeug-Typenschild angege
-benen Fahrzeuggewichte ermitteln können.
Leergewicht ohne Zusatzausstattung
Dieses Gewicht ist das Gewicht des
Fahrzeugs mit vollem Kraftstofftank
inklusive der Standardausstattung. Diese
Gewichtsangabe beinhaltet keine Insassen,Beladung und Zusatzausstattung.
Leergewicht mit Zusatzausstattung
Dieses Gewicht ist das Gewicht des
Fahrzeugs bei der Fahrzeugübergabe, d.
h. inklusive eventueller Zusatzausstattung.Zuladung
Dieser Wert beinhaltet das Gewicht aller
Dinge, die im "Leergewicht ohneZusatzausstattung" nicht enthalten sind,
also beispielsweise die Ladung als auch
die Zusatzausstattung des Fahrzeugs.
Achslast
Diese Gewichtsangabe beziffert das
Gewicht auf der jeweiligen Achse
(Vorder- bzw. Hinterachse), das sich aus
dem "Leergewicht mit Zusatzausstattung"und der gesamten Zuladung ergibt.
Zulässige Achslast
Dieser Wert bezeichnet die maximal
zulässige Last auf einer einzelnen Achse
(Vorder- oder Hinterachse). Dieentsprechenden Angaben finden Sie auf
dem Typenschild. Die maximal zulässige Achslast darf
niemals überschritten werden.
Fahrzeug-Gesamtgewicht
Dieser Wert errechnet sich aus dem
"Leergewicht ohne Zusatzausstattung"und der Zuladung einschließlich des
Gewichts der Insassen.Maximal zulässiges Fahrzeug-
Gesamtgewicht
Dieses Gewicht ist das maximal
zulässige Gewicht des Fahrzeugs(einschließlich sämtlicher Zusatzaus
-stattung, der Insassen und der Ladung).
Das maximal zulässige Fahrzeug-
Gesamtgewicht ist auf dem Aufkleber am
Rahmen der Fahrertür (oder Beifahretür)
vermerkt. Überladung
FAHRZEUGGEWICHT
VORSICHT -
Fahrzeuggewicht
Angaben zu den maximal
zulässigen Achslasten sowie zum
maximal zulässigen Fahrzeug-
Gesamtgewicht Ihres Fahrzeugs
finden Sie auf dem Aufkleber an der
Fahrertür (oder Beifahretür). Die
Überschreitung dieser Werte kannzu einem Unfall und zur
Beschädigung des Fahrzeugs
führen. Um die Zuladung zu
ermitteln, können Sie die einzelnen
Gegenstände (und Personen) vor
dem Einladen wiegen. Achten Sie
darauf, dass Ihr Fahrzeug nicht
überladen wird.

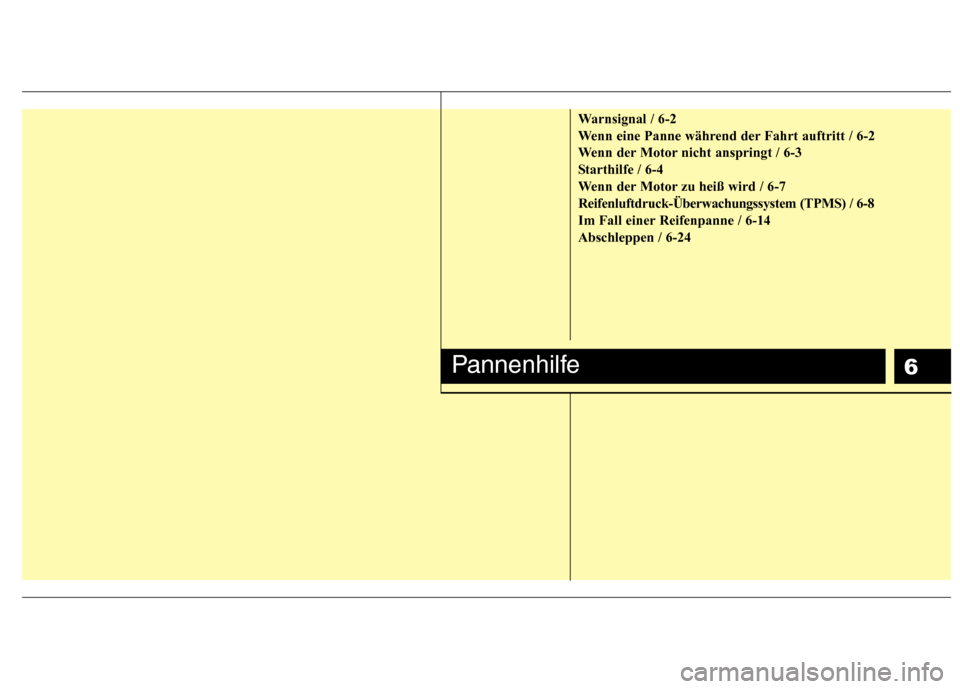

6
Warnsignal / 6-2
Wenn eine Panne während der Fahrt auftritt / 6-2
Wenn der Motor nicht anspringt / 6-3
Starthilfe / 6-4
Wenn der Motor zu heiß wird / 6-7Reifenluftdruck-Überwachungssystem (TPMS) / 6-8
Im Fall einer Reifenpanne / 6-14Abschleppen / 6-24
Pannenhilfe

Pannenhilfe
2
6

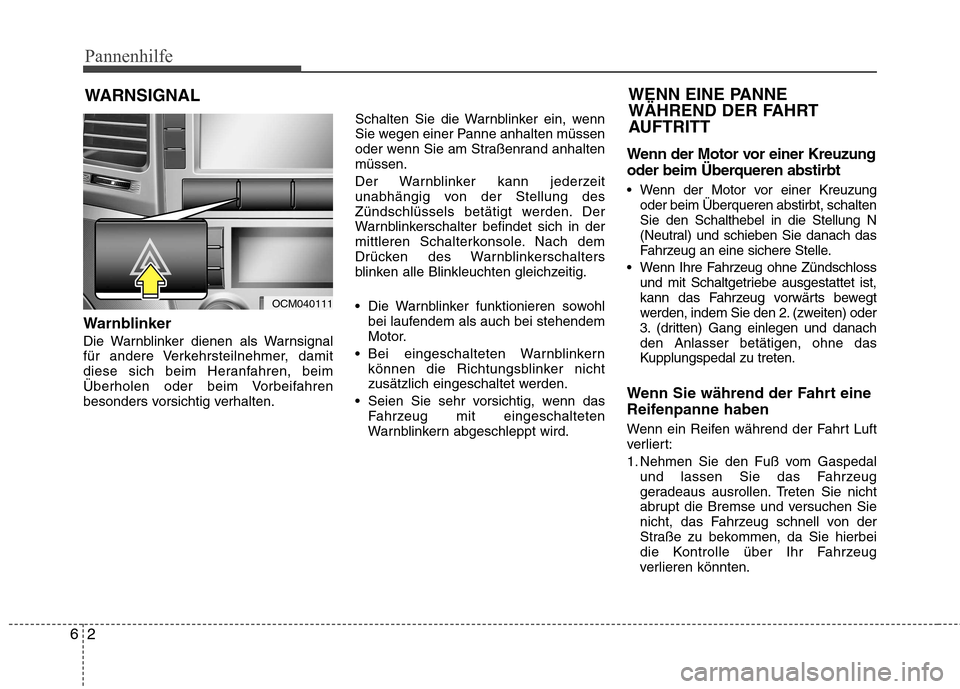

WARNSIGNAL
Warnblinker
Die Warnblinker dienen als Warnsignal
für andere Verkehrsteilnehmer, damit
diese sich beim Heranfahren, beim
Überholen oder beim Vorbeifahren
besonders vorsichtig verhalten. Schalten Sie die Warnblinker ein, wenn
Sie wegen einer Panne anhalten müssen
oder wenn Sie am Straßenrand anhaltenmüssen.
Der Warnblinker kann jederzeit
unabhängig von der Stellung des
Zündschlüssels betätigt werden. Der
Warnblinkerschalter befindet sich in der
mittleren Schalterkonsole. Nach dem
Drücken des Warnblinkerschalters
blinken alle Blinkleuchten gleichzeitig.
Die Warnblinker funktionieren sowohl
bei laufendem als auch bei stehendem
Motor.
Bei eingeschalteten Warnblinkern können die Richtungsblinker nicht
zusätzlich eingeschaltet werden.
Seien Sie sehr vorsichtig, wenn das Fahrzeug mit eingeschalteten
Warnblinkern abgeschleppt wird. Wenn der Motor vor einer Kreuzung
oder beim Überqueren abstirbt
Wenn der Motor vor einer Kreuzung
oder beim Überqueren abstirbt, schalten Sie den Schalthebel in die Stellung N
(Neutral) und schieben Sie danach das
Fahrzeug an eine sichere Stelle.
Wenn Ihre Fahrzeug ohne Zündschloss und mit Schaltgetriebe ausgestattet ist,
kann das Fahrzeug vorwärts bewegt
werden, indem Sie den 2. (zweiten) oder
3. (dritten) Gang einlegen und danachden Anlasser betätigen, ohne das
Kupplungspedal zu treten.
Wenn Sie während der Fahrt eine
Reifenpanne haben
Wenn ein Reifen während der Fahrt Luft
verliert:
1. Nehmen Sie den Fuß vom Gaspedal und lassen Sie das Fahrzeug
geradeaus ausrollen. Treten Sie nicht
abrupt die Bremse und versuchen Sie
nicht, das Fahrzeug schnell von der
Straße zu bekommen, da Sie hierbei
die Kontrolle über Ihr Fahrzeug
verlieren könnten.
WENN EINE PANNE
WÄHREND DER FAHRT
AUFTRITT
OCM040111

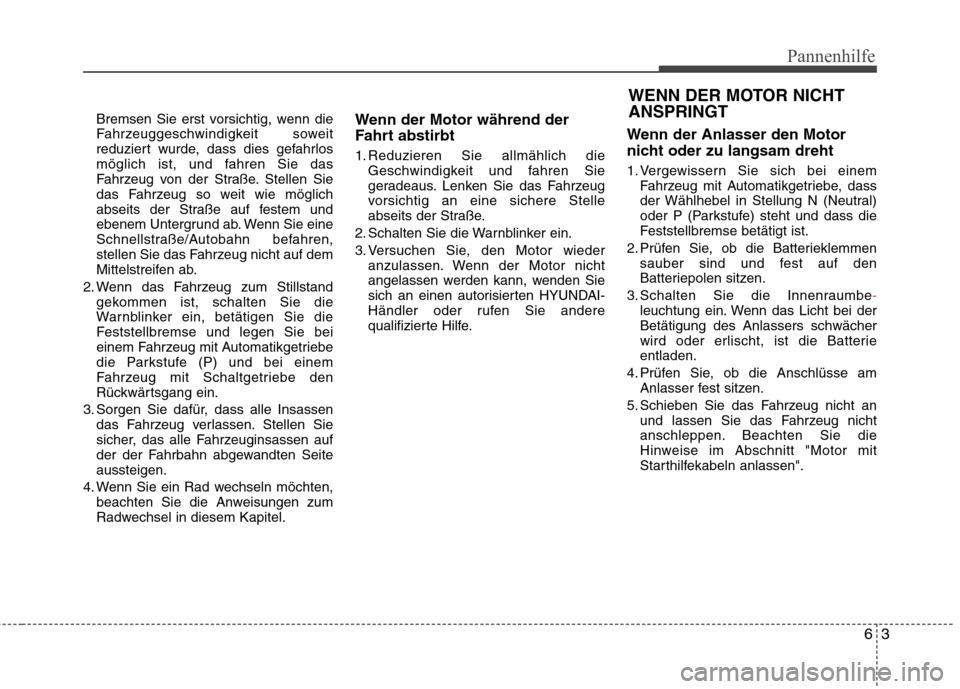

63
Pannenhilfe
Bremsen Sie erst vorsichtig, wenn die
Fahrzeuggeschwindigkeit soweit
reduziert wurde, dass dies gefahrlos
möglich ist, und fahren Sie das
Fahrzeug von der Straße. Stellen Sie
das Fahrzeug so weit wie möglich
abseits der Straße auf festem und
ebenem Untergrund ab. Wenn Sie eine
Schnellstraße/Autobahn befahren,
stellen Sie das Fahrzeug nicht auf dem
Mittelstreifen ab.
2. Wenn das Fahrzeug zum Stillstand gekommen ist, schalten Sie die
Warnblinker ein, betätigen Sie die
Feststellbremse und legen Sie bei
einem Fahrzeug mit Automatikgetriebe
die Parkstufe (P) und bei einem
Fahrzeug mit Schaltgetriebe den
Rückwärtsgang ein.
3. Sorgen Sie dafür, dass alle Insassen das Fahrzeug verlassen. Stellen Sie
sicher, das alle Fahrzeuginsassen auf
der der Fahrbahn abgewandten Seiteaussteigen.
4. Wenn Sie ein Rad wechseln möchten, beachten Sie die Anweisungen zum
Radwechsel in diesem Kapitel. Wenn der Motor während der
Fahrt abstirbt
1. Reduzieren Sie allmählich die
Geschwindigkeit und fahren Sie
geradeaus. Lenken Sie das Fahrzeug
vorsichtig an eine sichere Stelle
abseits der Straße.
2. Schalten Sie die Warnblinker ein.
3. Versuchen Sie, den Motor wieder anzulassen. Wenn der Motor nicht
angelassen werden kann, wenden Sie
sich an einen autorisierten HYUNDAI-
Händler oder rufen Sie andere
qualifizierte Hilfe. Wenn der Anlasser den Motor
nicht oder zu langsam dreht
1. Vergewissern Sie sich bei einem
Fahrzeug mit Automatikgetriebe, dass
der Wählhebel in Stellung N (Neutral)
oder P (Parkstufe) steht und dass die
Feststellbremse betätigt ist.
2. Prüfen Sie, ob die Batterieklemmen sauber sind und fest auf den
Batteriepolen sitzen.
3. Schalten Sie die Innenraumbe
-leuchtung ein. Wenn das Licht bei der Betätigung des Anlassers schwächer
wird oder erlischt, ist die Batterieentladen.
4. Prüfen Sie, ob die Anschlüsse am Anlasser fest sitzen.
5. Schieben Sie das Fahrzeug nicht an und lassen Sie das Fahrzeug nicht
anschleppen. Beachten Sie die
Hinweise im Abschnitt "Motor mit
Starthilfekabeln anlassen".
WENN DER MOTOR NICHT ANSPRINGT

Pannenhilfe
4
6

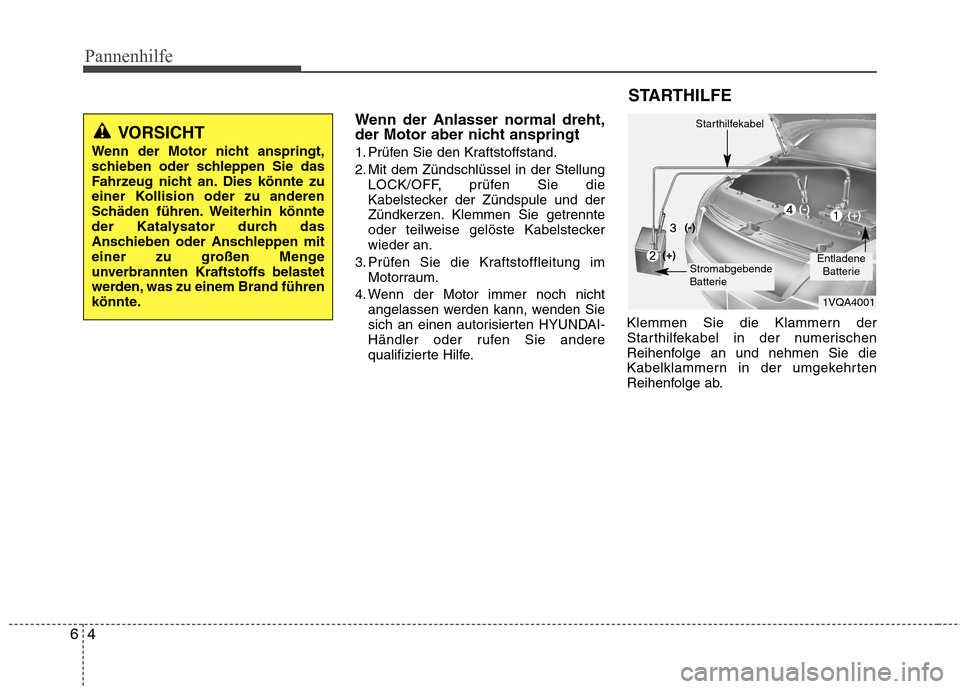

Wenn der Anlasser normal dreht,
der Motor aber nicht anspringt
1. Prüfen Sie den Kraftstoffstand.
2. Mit dem Zündschlüssel in der Stellung
LOCK/OFF, prüfen Sie die
Kabelstecker der Zündspule und der
Zündkerzen. Klemmen Sie getrennte
oder teilweise gelöste Kabelsteckerwieder an.
3. Prüfen Sie die Kraftstoffleitung im Motorraum.
4. Wenn der Motor immer noch nicht angelassen werden kann, wenden Sie
sich an einen autorisierten HYUNDAI-
Händler oder rufen Sie andere
qualifizierte Hilfe. Klemmen Sie die Klammern der
Starthilfekabel in der numerischen
Reihenfolge an und nehmen Sie die
Kabelklammern in der umgekehrten
Reihenfolge ab.VORSICHT
Wenn der Motor nicht anspringt,
schieben oder schleppen Sie das
Fahrzeug nicht an. Dies könnte zu
einer Kollision oder zu anderen
Schäden führen. Weiterhin könnte
der Katalysator durch das
Anschieben oder Anschleppen mit
einer zu großen Menge
unverbrannten Kraftstoffs belastet
werden, was zu einem Brand führen
könnte.
STARTHILFE
1VQA4001
Entladene Batterie
Starthilfekabel
Stromabgebende
Batterie
(-)
(+)
(+)(-)

65
Pannenhilfe

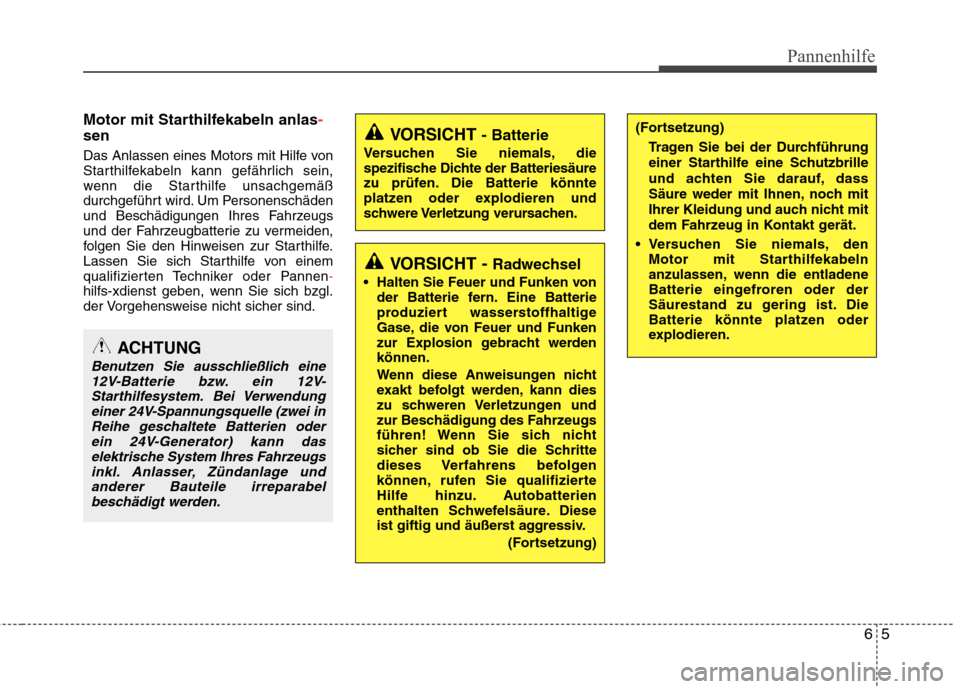

Motor mit Starthilfekabeln anlas-
sen
Das Anlassen eines Motors mit Hilfe von
Starthilfekabeln kann gefährlich sein,
wenn die Starthilfe unsachgemäß
durchgeführt wird. Um Personenschäden
und Beschädigungen Ihres Fahrzeugs
und der Fahrzeugbatterie zu vermeiden,
folgen Sie den Hinweisen zur Starthilfe.
Lassen Sie sich Starthilfe von einem
qualifizierten Techniker oder Pannen
-hilfs-xdienst geben, wenn Sie sich bzgl.
der Vorgehensweise nicht sicher sind.
ACHTUNG
Benutzen Sie ausschließlich eine12V-Batterie bzw. ein 12V-
Starthilfesystem. Bei Verwendungeiner 24V-Spannungsquelle (zwei inReihe geschaltete Batterien oder ein 24V-Generator) kann daselektrische System Ihres Fahrzeugs
inkl. Anlasser, Zündanlage undanderer Bauteile irreparabelbeschädigt werden.
VORSICHT - Batterie
Versuchen Sie niemals, die
spezifische Dichte der Batteriesäure
zu prüfen. Die Batterie könnte
platzen oder explodieren und
schwere Verletzung verursachen.(Fortsetzung)
Tragen Sie bei der Durchführung
einer Starthilfe eine Schutzbrille
und achten Sie darauf, dass
Säure weder mit Ihnen, noch mit
Ihrer Kleidung und auch nicht mit
dem Fahrzeug in Kontakt gerät.
Versuchen Sie niemals, den Motor mit Starthilfekabeln
anzulassen, wenn die entladene
Batterie eingefroren oder der
Säurestand zu gering ist. Die
Batterie könnte platzen oder
explodieren.
VORSICHT - Radwechsel
Halten Sie Feuer und Funken von der Batterie fern. Eine Batterie
produziert wasserstoffhaltige
Gase, die von Feuer und Funken
zur Explosion gebracht werdenkönnen.
Wenn diese Anweisungen nicht
exakt befolgt werden, kann dies
zu schweren Verletzungen und
zur Beschädigung des Fahrzeugs
führen! Wenn Sie sich nicht
sicher sind ob Sie die Schritte
dieses Verfahrens befolgen
können, rufen Sie qualifizierte
Hilfe hinzu. Autobatterien
enthalten Schwefelsäure. Diese
ist giftig und äußerst aggressiv.
(Fortsetzung)

Pannenhilfe
6
6

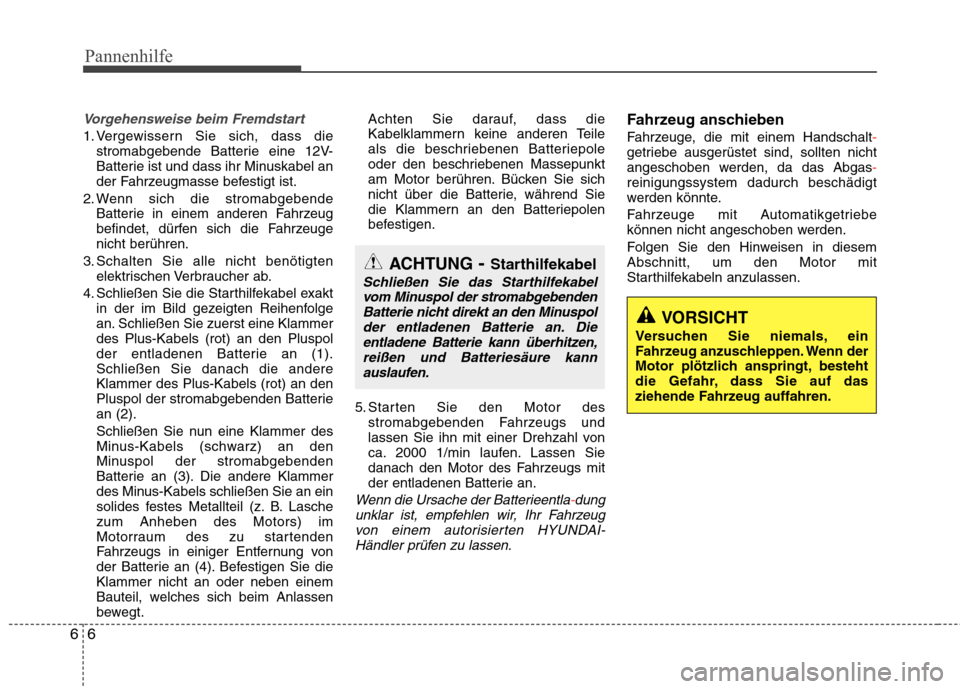

Vorgehensweise beim Fremdstart
1. Vergewissern Sie sich, dass die
stromabgebende Batterie eine 12V-
Batterie ist und dass ihr Minuskabel an
der Fahrzeugmasse befestigt ist.
2. Wenn sich die stromabgebende Batterie in einem anderen Fahrzeug
befindet, dürfen sich die Fahrzeugenicht berühren.
3. Schalten Sie alle nicht benötigten elektrischen Verbraucher ab.
4. Schließen Sie die Starthilfekabel exakt in der im Bild gezeigten Reihenfolge
an. Schließen Sie zuerst eine Klammerdes Plus-Kabels (rot) an den Pluspol
der entladenen Batterie an (1).Schließen Sie danach die andereKlammer des Plus-Kabels (rot) an den
Pluspol der stromabgebenden Batteriean (2).
Schließen Sie nun eine Klammer des
Minus-Kabels (schwarz) an den
Minuspol der stromabgebenden
Batterie an (3). Die andere Klammer
des Minus-Kabels schließen Sie an ein
solides festes Metallteil (z. B. Laschezum Anheben des Motors) im
Motorraum des zu startenden
Fahrzeugs in einiger Entfernung von
der Batterie an (4). Befestigen Sie dieKlammer nicht an oder neben einem
Bauteil, welches sich beim Anlassen
bewegt. Achten Sie darauf, dass die
Kabelklammern keine anderen Teile
als die beschriebenen Batteriepole
oder den beschriebenen Massepunkt
am Motor berühren. Bücken Sie sich
nicht über die Batterie, während Sie
die Klammern an den Batteriepolen
befestigen.
5. Starten Sie den Motor des stromabgebenden Fahrzeugs und
lassen Sie ihn mit einer Drehzahl von
ca. 2000 1/min laufen. Lassen Sie
danach den Motor des Fahrzeugs mit
der entladenen Batterie an.
Wenn die Ursache der Batterieentla-dung
unklar ist, empfehlen wir, Ihr Fahrzeug von einem autorisierten HYUNDAI-
Händler prüfen zu lassen.
Fahrzeug anschieben
Fahrzeuge, die mit einem Handschalt
-getriebe ausgerüstet sind, sollten nicht
angeschoben werden, da das Abgas-reinigungssystem dadurch beschädigt
werden könnte.
Fahrzeuge mit Automatikgetriebe
können nicht angeschoben werden.
Folgen Sie den Hinweisen in diesem Abschnitt, um den Motor mit
Starthilfekabeln anzulassen.
VORSICHT
Versuchen Sie niemals, ein
Fahrzeug anzuschleppen. Wenn der
Motor plötzlich anspringt, besteht
die Gefahr, dass Sie auf das
ziehende Fahrzeug auffahren.
ACHTUNG - Starthilfekabel
Schließen Sie das Starthilfekabel
vom Minuspol der stromabgebendenBatterie nicht direkt an den Minuspolder entladenen Batterie an. Die
entladene Batterie kann überhitzen,reißen und Batteriesäure kannauslaufen.

67
Pannenhilfe

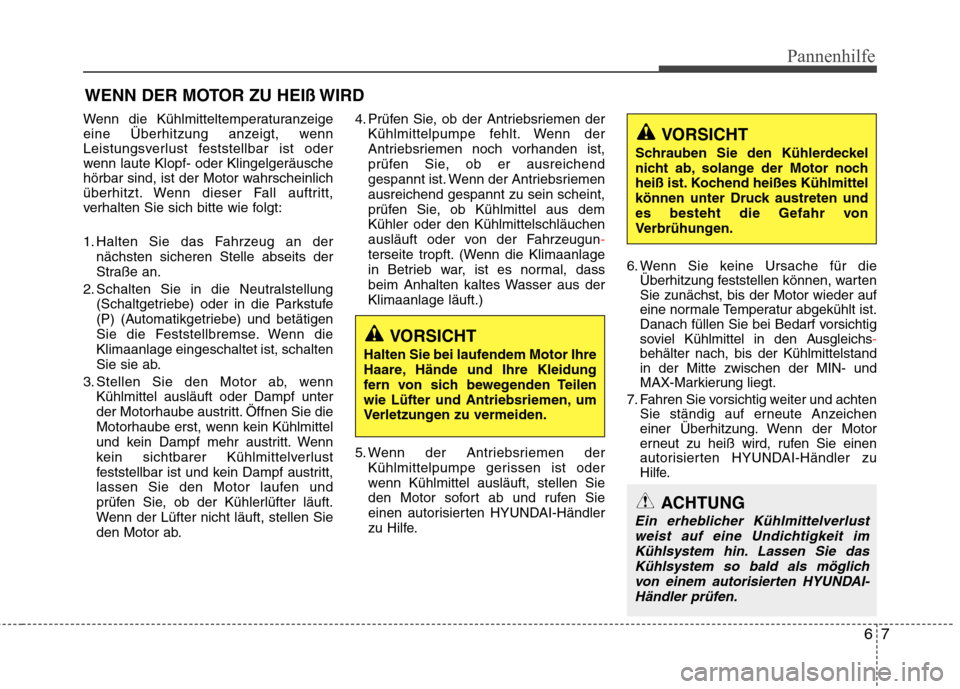

WENN DER MOTOR ZU HEIß WIRD
Wenn die Kühlmitteltemperaturanzeige
eine Überhitzung anzeigt, wenn
Leistungsverlust feststellbar ist oder
wenn laute Klopf- oder Klingelgeräusche
hörbar sind, ist der Motor wahrscheinlich
überhitzt. Wenn dieser Fall auftritt,
verhalten Sie sich bitte wie folgt:
1. Halten Sie das Fahrzeug an der nächsten sicheren Stelle abseits der
Straße an.
2. Schalten Sie in die Neutralstellung (Schaltgetriebe) oder in die Parkstufe
(P) (Automatikgetriebe) und betätigen
Sie die Feststellbremse. Wenn dieKlimaanlage eingeschaltet ist, schalten
Sie sie ab.
3. Stellen Sie den Motor ab, wenn Kühlmittel ausläuft oder Dampf unter
der Motorhaube austritt. Öffnen Sie die
Motorhaube erst, wenn kein Kühlmittel
und kein Dampf mehr austritt. Wenn
kein sichtbarer Kühlmittelverlust
feststellbar ist und kein Dampf austritt,
lassen Sie den Motor laufen und
prüfen Sie, ob der Kühlerlüfter läuft.
Wenn der Lüfter nicht läuft, stellen Sie
den Motor ab. 4. Prüfen Sie, ob der Antriebsriemen der
Kühlmittelpumpe fehlt. Wenn der
Antriebsriemen noch vorhanden ist,
prüfen Sie, ob er ausreichend
gespannt ist. Wenn der Antriebsriemenausreichend gespannt zu sein scheint,
prüfen Sie, ob Kühlmittel aus demKühler oder den Kühlmittelschläuchen
ausläuft oder von der Fahrzeugun
-terseite tropft. (Wenn die Klimaanlage
in Betrieb war, ist es normal, dass
beim Anhalten kaltes Wasser aus derKlimaanlage läuft.)
5. Wenn der Antriebsriemen der Kühlmittelpumpe gerissen ist oder
wenn Kühlmittel ausläuft, stellen Sie
den Motor sofort ab und rufen Sie
einen autorisierten HYUNDAI-Händler
zu Hilfe. 6. Wenn Sie keine Ursache für die
Überhitzung feststellen können, warten Sie zunächst, bis der Motor wieder auf
eine normale Temperatur abgekühlt ist.
Danach füllen Sie bei Bedarf vorsichtig
soviel Kühlmittel in den Ausgleichs
-behälter nach, bis der Kühlmittelstand in der Mitte zwischen der MIN- und
MAX-Markierung liegt.
7. Fahren Sie vorsichtig weiter und achten Sie ständig auf erneute Anzeichen
einer Überhitzung. Wenn der Motor
erneut zu heiß wird, rufen Sie einen
autorisierten HYUNDAI-Händler zu
Hilfe.
VORSICHT
Halten Sie bei laufendem Motor Ihre
Haare, Hände und Ihre Kleidung
fern von sich bewegenden Teilen
wie Lüfter und Antriebsriemen, um
Verletzungen zu vermeiden.
VORSICHT
Schrauben Sie den Kühlerdeckel
nicht ab, solange der Motor noch
heiß ist. Kochend heißes Kühlmittel
können unter Druck austreten und
es besteht die Gefahr von
Verbrühungen.
ACHTUNG
Ein erheblicher Kühlmittelverlust weist auf eine Undichtigkeit imKühlsystem hin. Lassen Sie das
Kühlsystem so bald als möglichvon einem autorisierten HYUNDAI- Händler prüfen.
