Hyundai Santa Fe 2011 Betriebsanleitung (in German)

Pannenhilfe
28
6
Vorsichtshinweise für das
Abschleppen im Notfall
Drehen Sie den Zündschlüssel in die Zündschlossstellung ACC, damit das
Lenkradschloss frei ist.
Schalten Sie den Schalthebel in die Neutralstufe (N).
Lösen Sie die Feststellbremse.
Treten Sie das Bremspedal mit größerer Kraft als üblich, da die
Servounterstützung der Bremsen nicht
zur Verfügung steht.
Beim Lenken wird ein größerer Kraftaufwand benötigt, da die
Servounterstützung der Lenkung nicht
zur Verfügung steht.
Wenn Sie längere Zeit bergab fahren, können die Bremsen überhitzen, so
dass sich die Bremswirkung verringern
kann. Halten Sie des Öfteren an undlassen Sie die Bremsen abkühlen. Sicherungsösen
(nur für Plateauwagen,ausstattungsabhängig)
ACHTUNG
- Automatikgetriebe
Wenn das Fahrzeug mit allen vier
Rädern auf dem Boden
abgeschleppt wird, kann es nurvorn gezogen werden. Stellen Siesicher, dass sich das Getriebe in der Neutralstellung befindet.
Stellen Sie sicher, dass dasLenkradschloss entriegelt ist,indem Sie das Zündschloss in die
Stellung ACC bringen. Imabgeschleppten Fahrzeug musssich ein Fahrer befinden, um dieLenkung und die Bremsen zu
bedienen.
Um schwere Schäden am Automatikgetriebe zu vermeidenwenn Ihr Fahrzeug gezogen wird, überschreiten Sie nicht die
Geschwindigkeit von 15 km/h (10mph) und fahren Sie weniger als1,5 km weit.
Prüfen Sie vor dem Abschleppen unter Ihrem Fahrzeug, ob
Automatikgetriebeflüssigkeitausläuft. WennAutomatikgetriebeflüssigkeit ausläuft, ist es notwendig, dass
ein Plateauwagen oderNachläufer benutzt werden.
VORSICHT

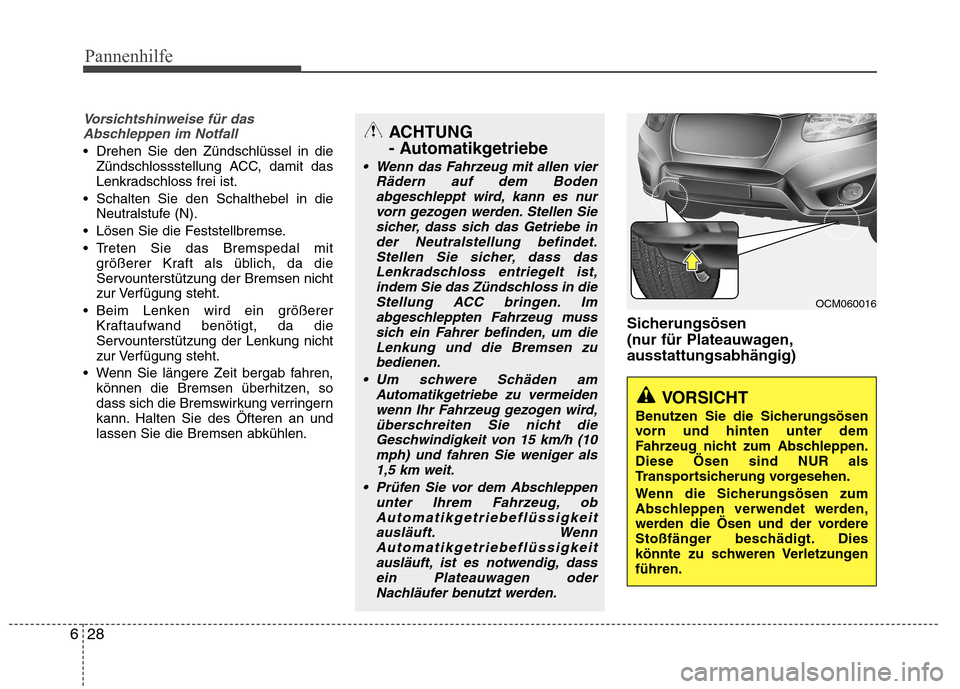

Benutzen Sie die Sicherungsösen
vorn und hinten unter dem
Fahrzeug nicht zum Abschleppen.Diese Ösen sind NUR als
Transportsicherung vorgesehen.
Wenn die Sicherungsösen zum
Abschleppen verwendet werden,
werden die Ösen und der vordere
Stoßfänger beschädigt. Dies
könnte zu schweren Verletzungenführen.
OCM060016

7
Motorraum / 7-2
Wartungsarbeiten / 7-4
Wartung durch den Fahrzeughalter / 7-6
Wartungsplan / 7-8
Erläuterung der Positionen, die gewartet werdenmüssen / 7-21
Motoröl / 7-25
Motorkühlmittel / 7-26
Bremsflüssigkeit / 7-29
Servolenkungsflüssigkeit / 7-30
Waschwasser / 7-31
Feststellbremse / 7-31
Kraftstofffilter / 7-32
Luftfilter / 7-33
Luftfilter Des Klimasystems / 7-34
Wischerblätter / 7-36
Batterie / 7-39
Reifen und Räder / 7-42
Sicherungen / 7-53
Glühlampen / 7-63
Fahrzeugpflege / 7-73
Abgasregelung / 7-81
Wartung

Wartung
2
7

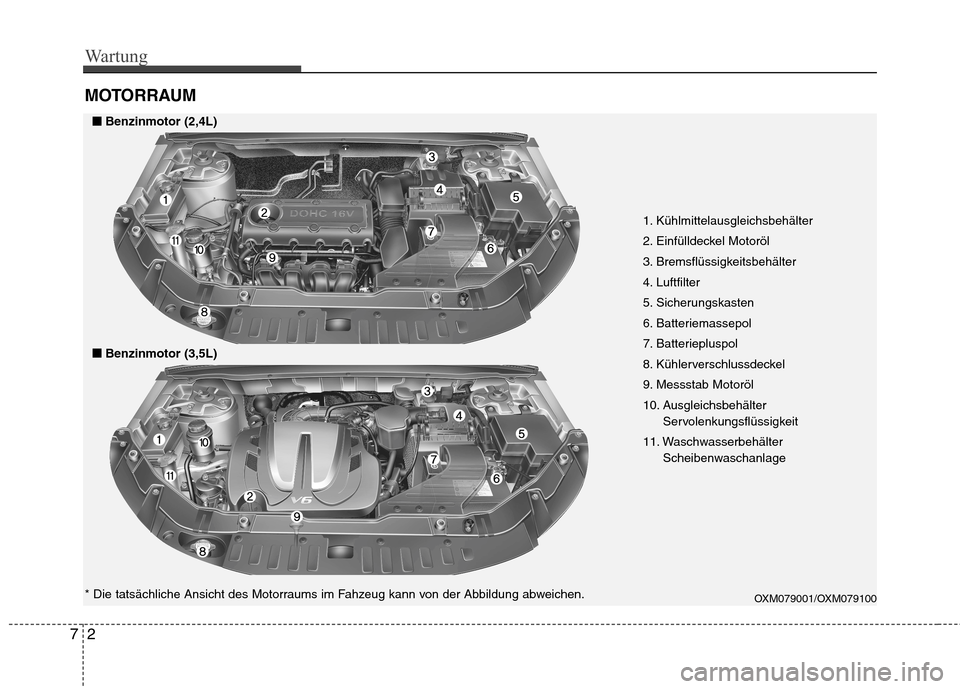

MOTORRAUM
1. Kühlmittelausgleichsbehälter
2. Einfülldeckel Motoröl
3. Bremsflüssigkeitsbehälter
4. Luftfilter
5. Sicherungskasten
6. Batteriemassepol
7. Batteriepluspol
8. Kühlerverschlussdeckel
9. Messstab Motoröl
10. Ausgleichsbehälter
Servolenkungsflüssigkeit
11. Waschwasserbehälter Scheibenwaschanlage
OXM079001/OXM079100
■■Benzinmotor (2,4L)
■
■ Benzinmotor (3,5L)
* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.

73
Wartung
OXM019003
1. Kühlmittelausgleichsbehälter
2. Einfülldeckel Motoröl
3. Kraftstofffilter
4. Bremsflüssigkeitsbehälter
5. Luftfilter
6. Sicherungskasten
7. Batteriemassepol
8. Batteriepluspol
9. Kühlerverschlussdeckel
10. Messstab Motoröl
11. Ausgleichsbehälter
Servolenkungsflüssigkeit
12. Waschwasserbehälter Scheibenwaschanlage
* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.

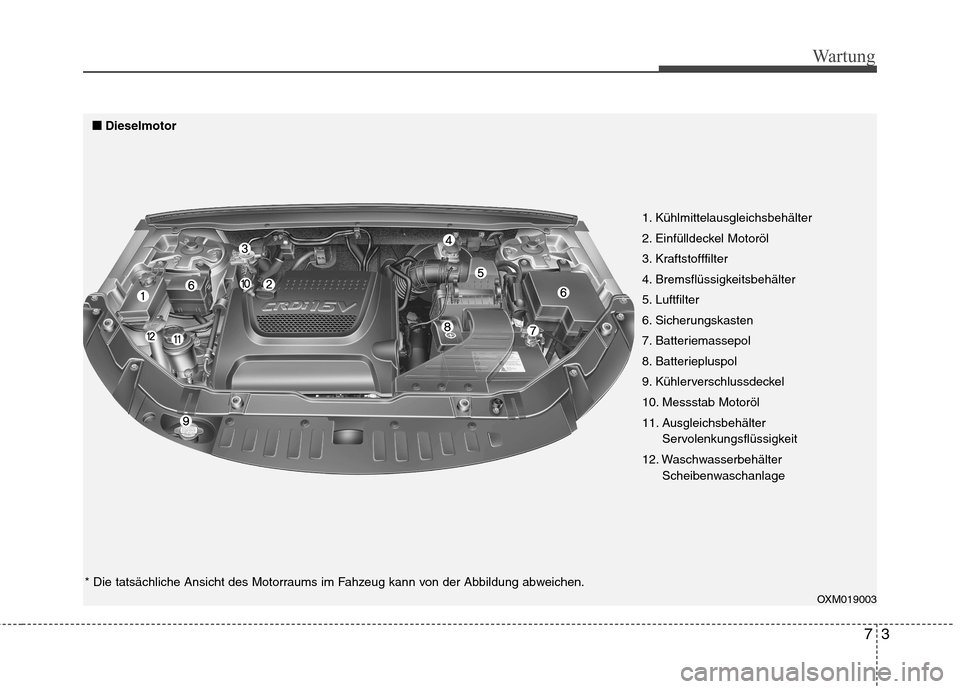

■■Dieselmotor

Wartung
4
7

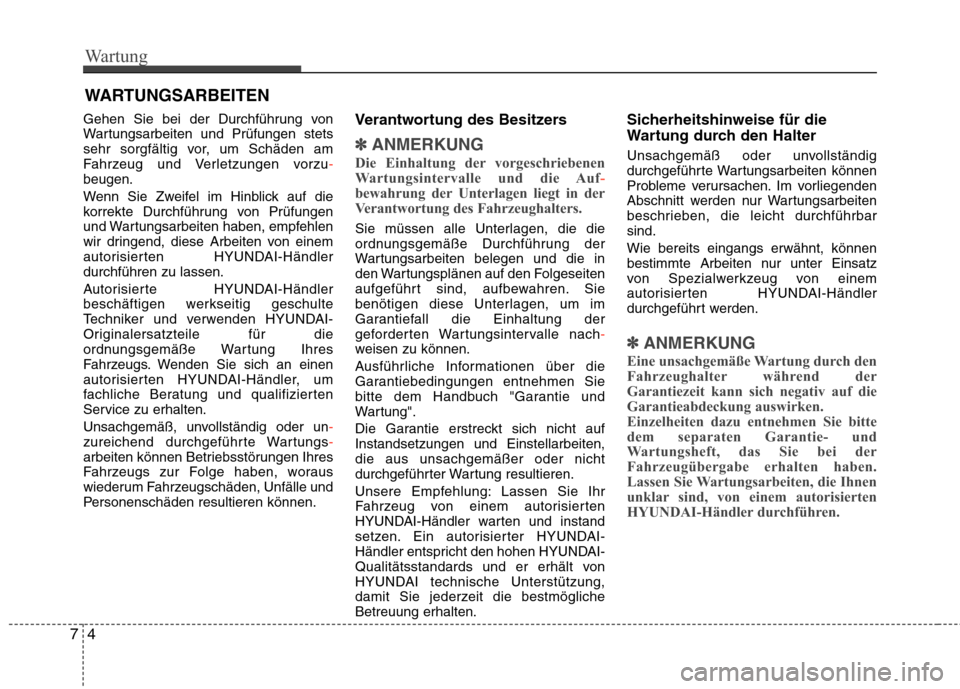

WARTUNGSARBEITEN
Gehen Sie bei der Durchführung von
Wartungsarbeiten und Prüfungen stets
sehr sorgfältig vor, um Schäden am
Fahrzeug und Verletzungen vorzu
-beugen.
Wenn Sie Zweifel im Hinblick auf die
korrekte Durchführung von Prüfungen
und Wartungsarbeiten haben, empfehlen
wir dringend, diese Arbeiten von einem
autorisierten HYUNDAI-Händlerdurchführen zu lassen.
Autorisierte HYUNDAI-Händler
beschäftigen werkseitig geschulte
Techniker und verwenden HYUNDAI-
Originalersatzteile für die
ordnungsgemäße Wartung Ihres
Fahrzeugs. Wenden Sie sich an einen
autorisierten HYUNDAI-Händler, um
fachliche Beratung und qualifizierten
Service zu erhalten.
Unsachgemäß, unvollständig oder un
-zureichend durchgeführte Wartungs-arbeiten können Betriebsstörungen Ihres
Fahrzeugs zur Folge haben, woraus
wiederum Fahrzeugschäden, Unfälle und
Personenschäden resultieren können. Verantwortung des Besitzers
✽✽
ANMERKUNG
Die Einhaltung der vorgeschriebenen
Wartungsintervalle und die Auf
-bewahrung der Unterlagen liegt in der
Verantwortung des Fahrzeughalters.
Sie müssen alle Unterlagen, die die
ordnungsgemäße Durchführung der
Wartungsarbeiten belegen und die in
den Wartungsplänen auf den Folgeseiten
aufgeführt sind, aufbewahren. Sie
benötigen diese Unterlagen, um im
Garantiefall die Einhaltung der
geforderten Wartungsintervalle nach
-weisen zu können.
Ausführliche Informationen über die
Garantiebedingungen entnehmen Sie
bitte dem Handbuch "Garantie und
Wartung".
Die Garantie erstreckt sich nicht auf Instandsetzungen und Einstellarbeiten,die aus unsachgemäßer oder nicht
durchgeführter Wartung resultieren.
Unsere Empfehlung: Lassen Sie Ihr
Fahrzeug von einem autorisierten
HYUNDAI-Händler warten und instand
setzen. Ein autorisierter HYUNDAI-
Händler entspricht den hohen HYUNDAI-
Qualitätsstandards und er erhält von
HYUNDAI technische Unterstützung,
damit Sie jederzeit die bestmöglicheBetreuung erhalten. Sicherheitshinweise für die
Wartung durch den Halter
Unsachgemäß oder unvollständig
durchgeführte Wartungsarbeiten können
Probleme verursachen. Im vorliegenden
Abschnitt werden nur Wartungsarbeiten
beschrieben, die leicht durchführbarsind. Wie bereits eingangs erwähnt, können
bestimmte Arbeiten nur unter Einsatz
von Spezialwerkzeug von einem
autorisierten HYUNDAI-Händler
durchgeführt werden.✽✽
ANMERKUNG
Eine unsachgemäße Wartung durch den
Fahrzeughalter während der
Garantiezeit kann sich negativ auf die
Garantieabdeckung auswirken.
Einzelheiten dazu entnehmen Sie bitte
dem separaten Garantie- und
Wartungsheft, das Sie bei der
Fahrzeugübergabe erhalten haben.
Lassen Sie Wartungsarbeiten, die Ihnen
unklar sind, von einem autorisierten
HYUNDAI-Händler durchführen.

75
Wartung

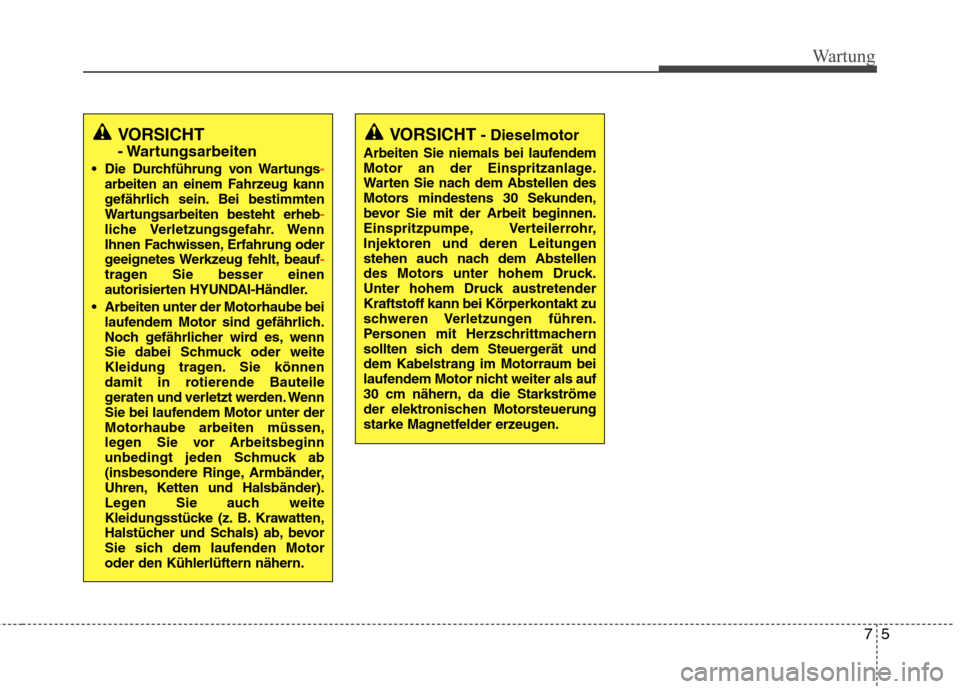

VORSICHT
- Wartungsarbeiten
Die Durchführung von Wartungs
-arbeiten an einem Fahrzeug kann
gefährlich sein. Bei bestimmten
Wartungsarbeiten besteht erheb
-liche Verletzungsgefahr. Wenn
Ihnen Fachwissen, Erfahrung oder
geeignetes Werkzeug fehlt, beauf
-tragen Sie besser einen
autorisierten HYUNDAI-Händler.
Arbeiten unter der Motorhaube bei laufendem Motor sind gefährlich.
Noch gefährlicher wird es, wenn
Sie dabei Schmuck oder weite
Kleidung tragen. Sie können
damit in rotierende Bauteile
geraten und verletzt werden. Wenn
Sie bei laufendem Motor unter derMotorhaube arbeiten müssen,
legen Sie vor Arbeitsbeginn
unbedingt jeden Schmuck ab
(insbesondere Ringe, Armbänder,
Uhren, Ketten und Halsbänder).
Legen Sie auch weite
Kleidungsstücke (z. B. Krawatten,
Halstücher und Schals) ab, bevor
Sie sich dem laufenden Motoroder den Kühlerlüftern nähern.
VORSICHT - Dieselmotor
Arbeiten Sie niemals bei laufendem
Motor an der Einspritzanlage.
Warten Sie nach dem Abstellen des
Motors mindestens 30 Sekunden,
bevor Sie mit der Arbeit beginnen.
Einspritzpumpe, Verteilerrohr,
Injektoren und deren Leitungen
stehen auch nach dem Abstellen
des Motors unter hohem Druck.
Unter hohem Druck austretender
Kraftstoff kann bei Körperkontakt zu
schweren Verletzungen führen.
Personen mit Herzschrittmachern
sollten sich dem Steuergerät unddem Kabelstrang im Motorraum bei
laufendem Motor nicht weiter als auf
30 cm nähern, da die Starkströme
der elektronischen Motorsteuerung
starke Magnetfelder erzeugen.

Wartung
6
7

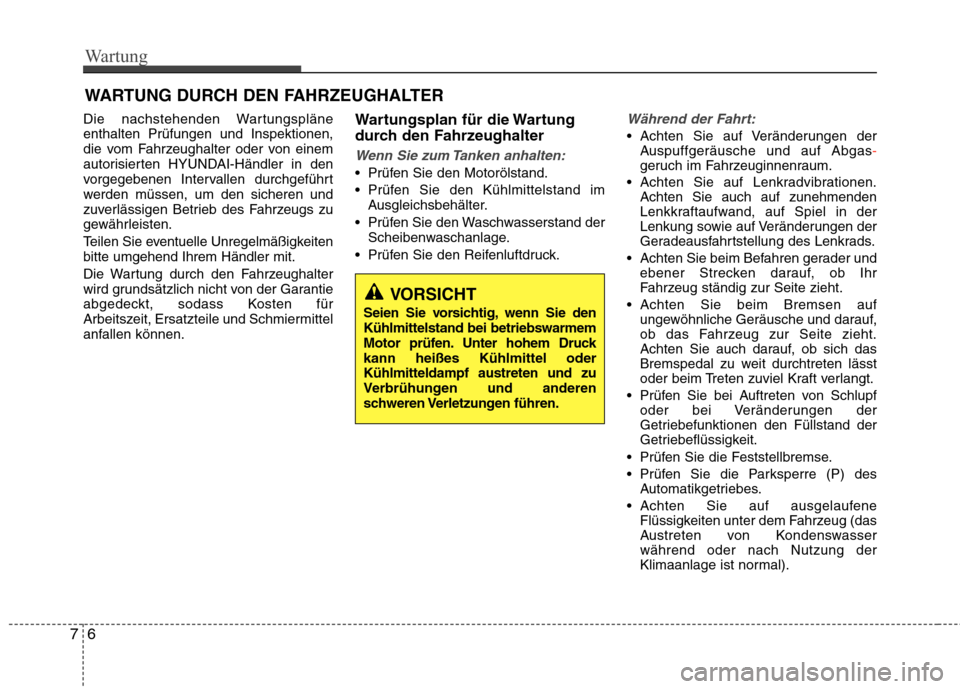

WARTUNG DURCH DEN FAHRZEUGHALTER
Die nachstehenden Wartungspläne enthalten Prüfungen und Inspektionen,
die vom Fahrzeughalter oder von einem
autorisierten HYUNDAI-Händler in den
vorgegebenen Intervallen durchgeführt
werden müssen, um den sicheren und
zuverlässigen Betrieb des Fahrzeugs zu
gewährleisten.
Teilen Sie eventuelle Unregelmäßigkeiten bitte umgehend Ihrem Händler mit.
Die Wartung durch den Fahrzeughalter
wird grundsätzlich nicht von der Garantie
abgedeckt, sodass Kosten für
Arbeitszeit, Ersatzteile und Schmiermittel
anfallen können. Wartungsplan für die Wartung
durch den Fahrzeughalter
Wenn Sie zum Tanken anhalten:
Prüfen Sie den Motorölstand.
Prüfen Sie den Kühlmittelstand im
Ausgleichsbehälter.
Prüfen Sie den Waschwasserstand der Scheibenwaschanlage.
Prüfen Sie den Reifenluftdruck.
Während der Fahrt:
Achten Sie auf Veränderungen der Auspuffgeräusche und auf Abgas-geruch im Fahrzeuginnenraum.
Achten Sie auf Lenkradvibrationen. Achten Sie auch auf zunehmenden
Lenkkraftaufwand, auf Spiel in der
Lenkung sowie auf Veränderungen der
Geradeausfahrtstellung des Lenkrads.
Achten Sie beim Befahren gerader und ebener Strecken darauf, ob Ihr
Fahrzeug ständig zur Seite zieht.
Achten Sie beim Bremsen auf ungewöhnliche Geräusche und darauf,
ob das Fahrzeug zur Seite zieht.
Achten Sie auch darauf, ob sich das
Bremspedal zu weit durchtreten lässt
oder beim Treten zuviel Kraft verlangt.
Prüfen Sie bei Auftreten von Schlupf oder bei Veränderungen der
Getriebefunktionen den Füllstand der
Getriebeflüssigkeit.
Prüfen Sie die Feststellbremse.
Prüfen Sie die Parksperre (P) des Automatikgetriebes.
Achten Sie auf ausgelaufene Flüssigkeiten unter dem Fahrzeug (das
Austreten von Kondenswasserwährend oder nach Nutzung der
Klimaanlage ist normal).
VORSICHT
Seien Sie vorsichtig, wenn Sie den
Kühlmittelstand bei betriebswarmem
Motor prüfen. Unter hohem Druckkann heißes Kühlmittel oderKühlmitteldampf austreten und zu
Verbrühungen und anderen
schweren Verletzungen führen.

77
Wartung

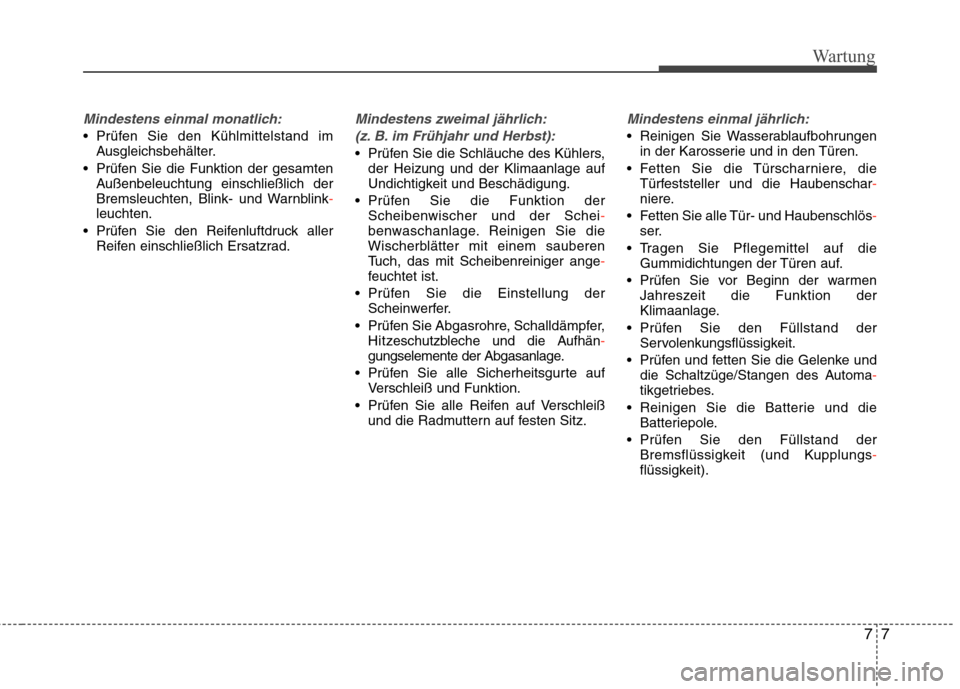

Mindestens einmal monatlich:
Prüfen Sie den Kühlmittelstand imAusgleichsbehälter.
Prüfen Sie die Funktion der gesamten Außenbeleuchtung einschließlich der
Bremsleuchten, Blink- und Warnblink
-leuchten.
Prüfen Sie den Reifenluftdruck aller Reifen einschließlich Ersatzrad.
Mindestens zweimal jährlich:
(z. B. im Frühjahr und Herbst):
Prüfen Sie die Schläuche des Kühlers, der Heizung und der Klimaanlage auf
Undichtigkeit und Beschädigung.
Prüfen Sie die Funktion der Scheibenwischer und der Schei
-benwaschanlage. Reinigen Sie die
Wischerblätter mit einem sauberen
Tuch, das mit Scheibenreiniger ange
-feuchtet ist.
Prüfen Sie die Einstellung der Scheinwerfer.
Prüfen Sie Abgasrohre, Schalldämpfer, Hitz eschutzbleche und die Aufhän
-gungselemente der Abgasanlage.
Prüfen Sie alle Sicherheitsgurte auf Verschleiß und Funktion.
Prüfen Sie alle Reifen auf Verschleiß und die Radmuttern auf festen Sitz.
Mindestens einmal jährlich:
Reinigen Sie Wasserablaufbohrungenin der Karosserie und in den Türen.
Fetten Sie die Türscharniere, die Türfeststeller und die Haubenschar
-niere.
Fetten Sie alle Tür- und Haubenschlös
-ser.
Tragen Sie Pflegemittel auf die Gummidichtungen der Türen auf.
Prüfen Sie vor Beginn der warmen Jahreszeit die Funktion der
Klimaanlage.
Prüfen Sie den Füllstand der Servolenkungsflüssigkeit.
Prüfen und fetten Sie die Gelenke und die Schaltzüge/Stangen des Automa
-tikgetriebes.
Reinigen Sie die Batterie und die Batteriepole.
Prüfen Sie den Füllstand der Bremsflüssigkeit (und Kupplungs
-flüssigkeit).

Wartung
8
7

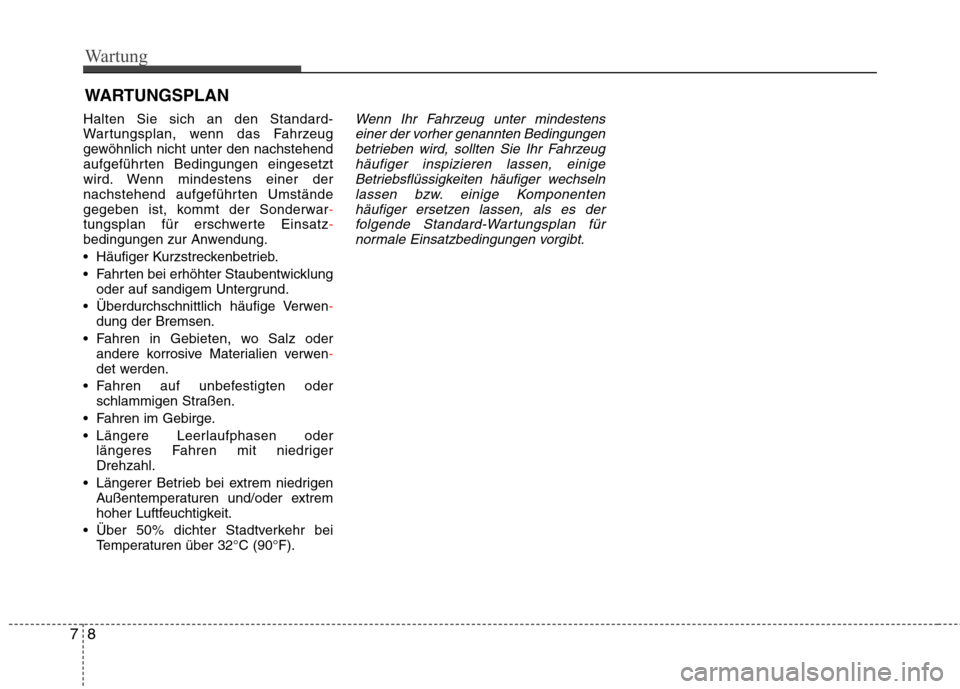

WARTUNGSPLAN
Halten Sie sich an den Standard-
Wartungsplan, wenn das Fahrzeug
gewöhnlich nicht unter den nachstehend
aufgeführten Bedingungen eingesetzt
wird. Wenn mindestens einer der
nachstehend aufgeführten Umstände
gegeben ist, kommt der Sonderwar
-tungsplan für erschwerte Einsatz-bedingungen zur Anwendung.
Häufiger Kurzstreckenbetrieb.
Fahrten bei erhöhter Staubentwicklung oder auf sandigem Untergrund.
Überdurchschnittlich häufige Verwen
-dung der Bremsen.
Fahren in Gebieten, wo Salz oder andere korrosive Materialien verwen
-det werden.
Fahren auf unbefestigten oder schlammigen Straßen.
Fahren im Gebirge.
Längere Leerlaufphasen oder längeres Fahren mit niedriger Drehzahl.
Längerer Betrieb bei extrem niedrigen Außentemperaturen und/oder extrem
hoher Luftfeuchtigkeit.
Über 50% dichter Stadtverkehr bei Temperaturen über 32°C (90°F).
Wenn Ihr Fahrzeug unter mindestens
einer der vorher genannten Bedingungenbetrieben wird, sollten Sie Ihr Fahrzeughäufiger inspizieren lassen, einige
Betriebsflüssigkeiten häufiger wechselnlassen bzw. einige Komponentenhäufiger ersetzen lassen, als es der
folgende Standard-Wartungsplan fürnormale Einsatzbedingungen vorgibt.

79
Wartung
I : Prüfen und bei Bedarf einstellen, korrigieren, reinigen oder ersetzen.
R : Ersetzen oder wechseln.*1
: Antriebsriemen der Lichtmaschine, der Servolenkung (und der Kühlmittelpumpe) und der Klimaanlage (ausstattungsabhängig)
spannen. Prüfen und bei Bedarf korrigieren oder ersetzen.
* 2
: Motorölstand alle 500 km sowie vor Antritt längerer Fahrten prüfen und dabei auch auf Undichtigkeiten achten.
* 3
: Kann auf Wunsch auch im Rahmen anderer Wartungsarbeiten vor Ablauf des Intervalls ersetzt werden.
* 4
: Auf starke Ventilgeräusche und/oder Motorvibrationen prüfen und bei ßedarf korrigieren. Diese Arbeit sollte von einem
autorisierten HYUNDAI-Händler durchgeführt werden.
Anzahl der Monate oder Fahrstrecke, je nachdem, was zuerst eintrifft
Monate 12 24 36 48 60 72 84 96
Meilen x 1.00010 20 30 40 50 60 70 80
km×1.000 15 30 45 60 75 90 105 120
Antriebsriemen * 1
Motoröl und Motorölfilter * 2
RRR RRRRR
Luftfiltereinsatz I I R I I R I I
Zündkerzen 2,4L R R R R 3,5L
Ventilspiel * 4
WARTUNGSINTERVALLE
WARTUNGSPOSITION
Alle 90.000 km oder 48 Monate prüfen * 3
Alle 150.000 km wechseln *
3
Erstmalig nach 90.000 km bzw. nach 72 Monaten
prüfen,
danach alle 30.000 km bzw. alle 24 Monate

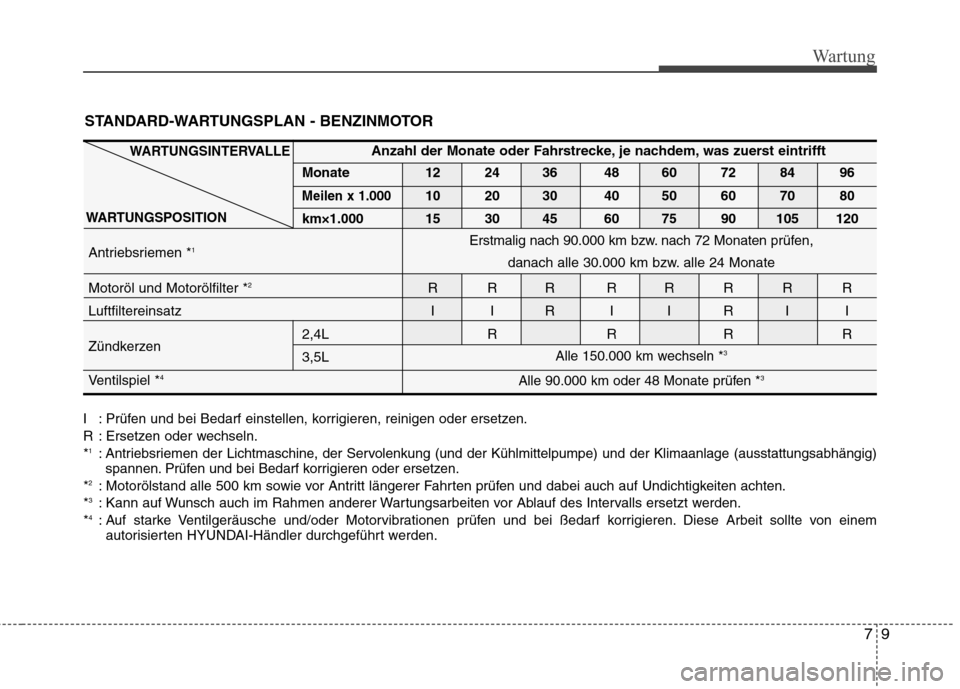

STANDARD-WARTUNGSPLAN - BENZINMOTOR
