Pannenhilfe
18
6

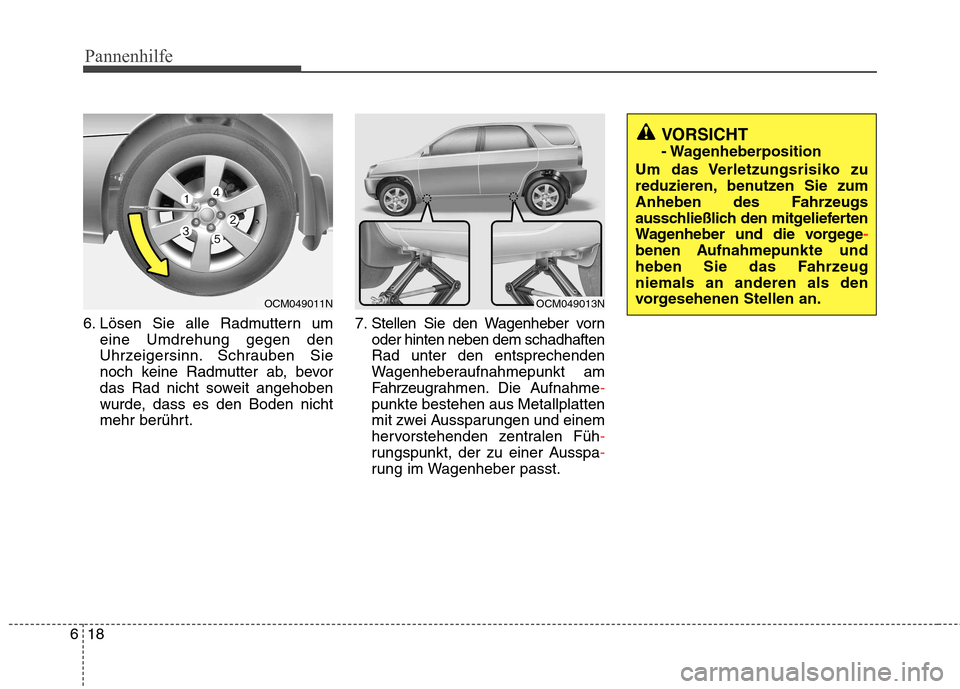

6. Lösen Sie alle Radmuttern um
eine Umdrehung gegen den
Uhrzeigersinn. Schrauben Sie
noch keine Radmutter ab, bevor
das Rad nicht soweit angehoben
wurde, dass es den Boden nicht
mehr berührt. 7. Stellen Sie den Wagenheber vorn
oder hinten neben dem schadhaftenRad unter den entsprechenden
Wagenheberaufnahmepunkt am
Fahrzeugrahmen. Die Aufnahme
-
punkte bestehen aus Metallplatten
mit zwei Aussparungen und einem
hervorstehenden zentralen Füh
-
rungspunkt, der zu einer Ausspa-
rung im Wagenheber passt.
VORSICHT
- Wagenheberposition
Um das Verletzungsrisiko zu
reduzieren, benutzen Sie zum
Anheben des Fahrzeugs
ausschließlich den mitgelieferten
Wagenheber und die vorgege
-
benen Aufnahmepunkte und
heben Sie das Fahrzeugniemals an anderen als den
vorgesehenen Stellen an.
OCM049011NOCM049013N

619
Pannenhilfe

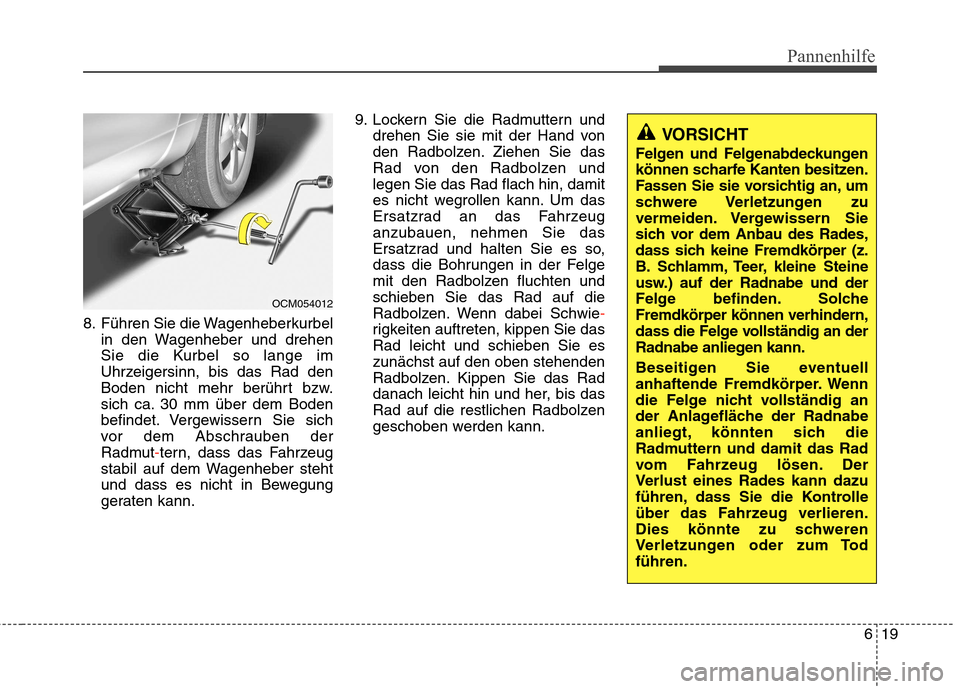

8. Führen Sie die Wagenheberkurbelin den Wagenheber und drehen
Sie die Kurbel so lange im
Uhrzeigersinn, bis das Rad den
Boden nicht mehr berührt bzw.
sich ca. 30 mm über dem Boden
befindet. Vergewissern Sie sich
vor dem Abschrauben der
Radmut
-tern, dass das Fahrzeug
stabil auf dem Wagenheber steht
und dass es nicht in Bewegung
geraten kann. 9. Lockern Sie die Radmuttern und
drehen Sie sie mit der Hand von
den Radbolzen. Ziehen Sie das
Rad von den Radbolzen undlegen Sie das Rad flach hin, damit
es nicht wegrollen kann. Um das
Ersatzrad an das Fahrzeuganzubauen, nehmen Sie das
Ersatzrad und halten Sie es so,
dass die Bohrungen in der Felge
mit den Radbolzen fluchten undschieben Sie das Rad auf die
Radbolzen. Wenn dabei Schwie
-
rigkeiten auftreten, kippen Sie das Rad leicht und schieben Sie eszunächst auf den oben stehenden
Radbolzen. Kippen Sie das Rad
danach leicht hin und her, bis das
Rad auf die restlichen Radbolzen
geschoben werden kann.
OCM054012
VORSICHT
Felgen und Felgenabdeckungen
können scharfe Kanten besitzen.
Fassen Sie sie vorsichtig an, um
schwere Verletzungen zu
vermeiden. Vergewissern Sie
sich vor dem Anbau des Rades,
dass sich keine Fremdkörper (z.
B. Schlamm, Teer, kleine Steine
usw.) auf der Radnabe und der
Felge befinden. SolcheFremdkörper können verhindern,
dass die Felge vollständig an der
Radnabe anliegen kann.
Beseitigen Sie eventuell
anhaftende Fremdkörper. Wenn
die Felge nicht vollständig an
der Anlagefläche der Radnabe
anliegt, könnten sich die
Radmuttern und damit das Rad
vom Fahrzeug lösen. Der
Verlust eines Rades kann dazu
führen, dass Sie die Kontrolle
über das Fahrzeug verlieren.
Dies könnte zu schweren
Verletzungen oder zum Todführen.

Pannenhilfe
20
6

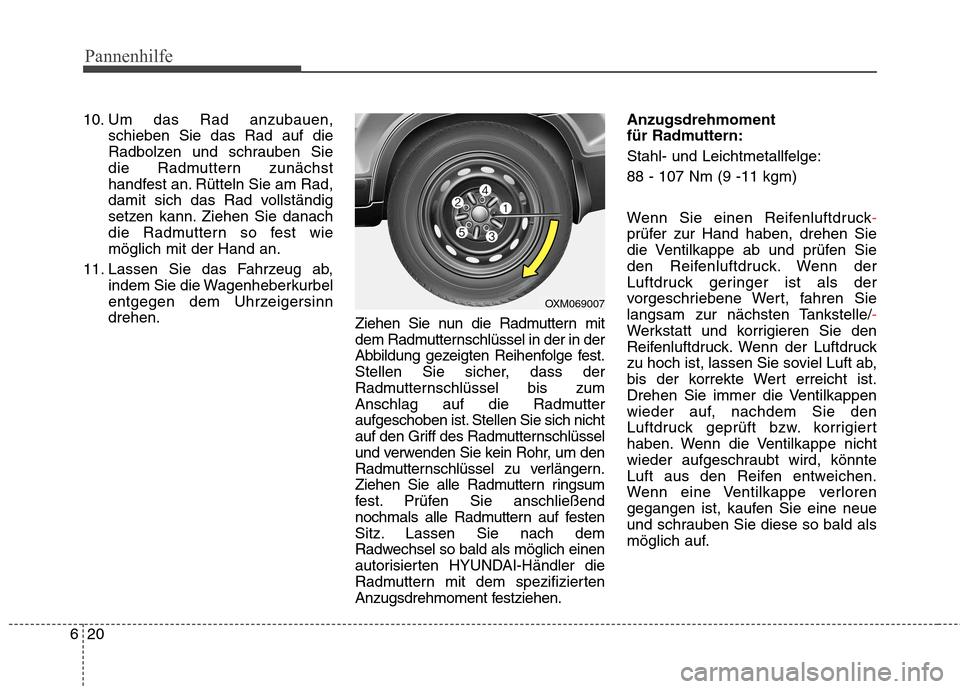

10. Um das Rad anzubauen,
schieben Sie das Rad auf die
Radbolzen und schrauben Sie
die Radmuttern zunächst
handfest an. Rütteln Sie am Rad,
damit sich das Rad vollständig
setzen kann. Ziehen Sie danach
die Radmuttern so fest wiemöglich mit der Hand an.
11. Lassen Sie das Fahrzeug ab, indem Sie die Wagenheberkurbel
entgegen dem Uhrzeigersinndrehen. Ziehen Sie nun die Radmuttern mit
dem Radmutternschlüssel in der in der
Abbildung gezeigten Reihenfolge fest.
Stellen Sie sicher, dass der
Radmutternschlüssel bis zum
Anschlag auf die Radmutter
aufgeschoben ist. Stellen Sie sich nicht
auf den Griff des Radmutternschlüssel
und verwenden Sie kein Rohr, um den
Radmutternschlüssel zu verlängern.
Ziehen Sie alle Radmuttern ringsum
fest. Prüfen Sie anschließend
nochmals alle Radmuttern auf festen
Sitz. Lassen Sie nach dem
Radwechsel so bald als möglich einen
autorisierten HYUNDAI-Händler die
Radmuttern mit dem spezifizierten
Anzugsdrehmoment festziehen. Anzugsdrehmoment
für Radmuttern:
Stahl- und Leichtmetallfelge:88 - 107 Nm (9 -11 kgm)
Wenn Sie einen Reifenluftdruck
-
prüfer zur Hand haben, drehen Sie
die Ventilkappe ab und prüfen Sie
den Reifenluftdruck. Wenn der
Luftdruck geringer ist als der
vorgeschriebene Wert, fahren Sie
langsam zur nächsten Tankstelle/
-
Werkstatt und korrigieren Sie den
Reifenluftdruck. Wenn der Luftdruck
zu hoch ist, lassen Sie soviel Luft ab,
bis der korrekte Wert erreicht ist.
Drehen Sie immer die Ventilkappen
wieder auf, nachdem Sie den
Luftdruck geprüft bzw. korrigiert
haben. Wenn die Ventilkappe nicht
wieder aufgeschraubt wird, könnte
Luft aus den Reifen entweichen.
Wenn eine Ventilkappe verloren
gegangen ist, kaufen Sie eine neue
und schrauben Sie diese so bald als
möglich auf.
OXM069007

621
Pannenhilfe

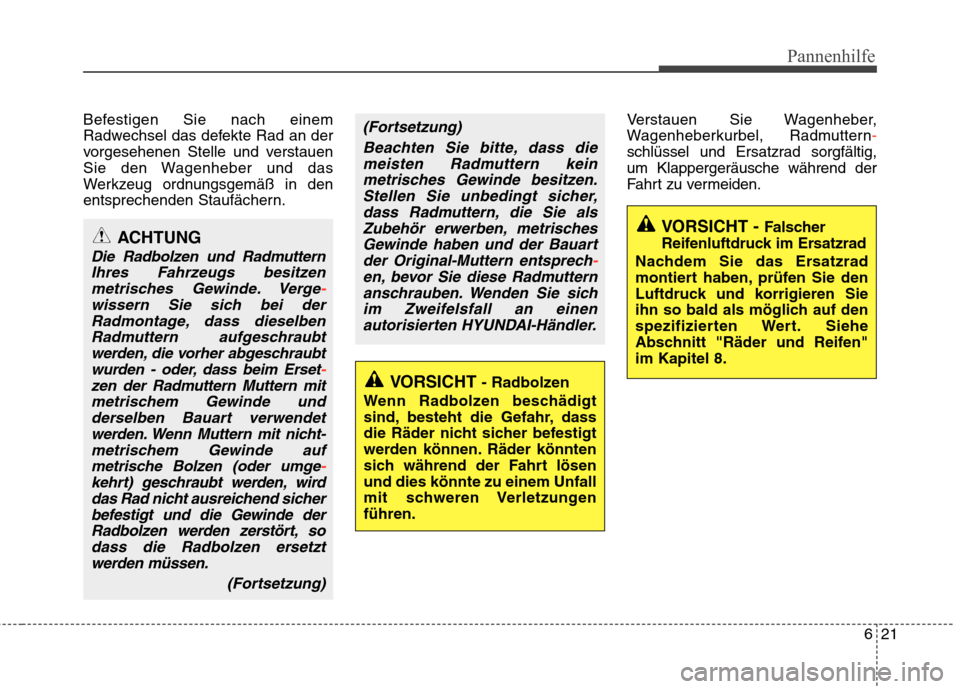

Befestigen Sie nach einem
Radwechsel das defekte Rad an der
vorgesehenen Stelle und verstauen
Sie den Wagenheber und das
Werkzeug ordnungsgemäß in den
entsprechenden Staufächern.Verstauen Sie Wagenheber,
Wagenheberkurbel, Radmuttern
-
schlüssel und Ersatzrad sorgfältig, um Klappergeräusche während der
Fahrt zu vermeiden.
ACHTUNG
Die Radbolzen und Radmuttern
Ihres Fahrzeugs besitzenmetrisches Gewinde. Verge
-
wissern Sie sich bei derRadmontage, dass dieselbenRadmuttern aufgeschraubt werden, die vorher abgeschraubtwurden - oder, dass beim Erset
-
zen der Radmuttern Muttern mitmetrischem Gewinde undderselben Bauart verwendet werden. Wenn Muttern mit nicht-metrischem Gewinde aufmetrische Bolzen (oder umge
-
kehrt) geschraubt werden, wirddas Rad nicht ausreichend sicherbefestigt und die Gewinde der Radbolzen werden zerstört, sodass die Radbolzen ersetztwerden müssen.
(Fortsetzung)
(Fortsetzung)Beachten Sie bitte, dass diemeisten Radmuttern keinmetrisches Gewinde besitzen.Stellen Sie unbedingt sicher, dass Radmuttern, die Sie alsZubehör erwerben, metrischesGewinde haben und der Bauart der Original-Muttern entsprech
-
en, bevor Sie diese Radmutternanschrauben. Wenden Sie sichim Zweifelsfall an einen autorisierten HYUNDAI-Händler.
VORSICHT - Radbolzen
Wenn Radbolzen beschädigt
sind, besteht die Gefahr, dass
die Räder nicht sicher befestigt
werden können. Räder könnten
sich während der Fahrt lösenund dies könnte zu einem Unfall
mit schweren Verletzungenführen.
VORSICHT - Falscher
Reifenluftdruck im Ersatzrad
Nachdem Sie das Ersatzrad
montiert haben, prüfen Sie den
Luftdruck und korrigieren Sie
ihn so bald als möglich auf den
spezifizierten Wert. Siehe
Abschnitt "Räder und Reifen"im Kapitel 8.

Pannenhilfe
22
6

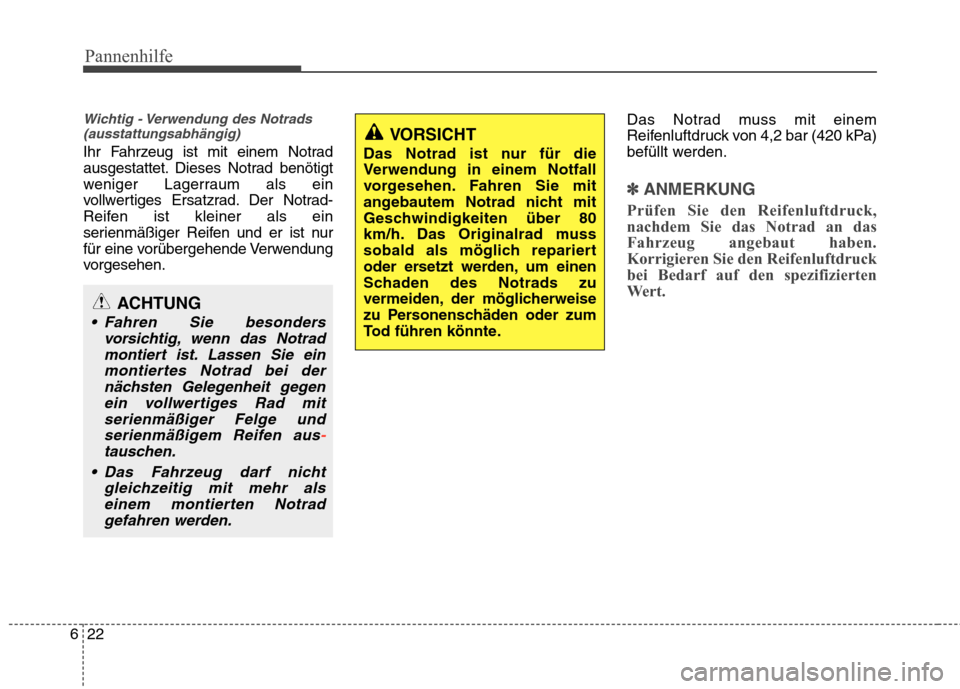

Wichtig - Verwendung des Notrads
(ausstattungsabhängig)
Ihr Fahrzeug ist mit einem Notrad
ausgestattet. Dieses Notrad benötigt
weniger Lagerraum als ein
vollwertiges Ersatzrad. Der Notrad-
Reifen ist kleiner als ein
serienmäßiger Reifen und er ist nur
für eine vorübergehende Verwendung
vorgesehen. Das Notrad muss mit einem
Reifenluftdruck von 4,2 bar (420 kPa)
befüllt werden.
✽✽
ANMERKUNG
Prüfen Sie den Reifenluftdruck, nachdem Sie das Notrad an dasFahrzeug angebaut haben.
Korrigieren Sie den Reifenluftdruckbei Bedarf auf den spezifizierten
Wert.
ACHTUNG
Fahren Sie besonders vorsichtig, wenn das Notradmontiert ist. Lassen Sie einmontiertes Notrad bei dernächsten Gelegenheit gegen ein vollwertiges Rad mitserienmäßiger Felge undserienmäßigem Reifen aus
-
tauschen.
Das Fahrzeug darf nicht gleichzeitig mit mehr alseinem montierten Notrad gefahren werden.
VORSICHT
Das Notrad ist nur für die
Verwendung in einem Notfall
vorgesehen. Fahren Sie mit
angebautem Notrad nicht mit
Geschwindigkeiten über 80
km/h. Das Originalrad muss
sobald als möglich repariert
oder ersetzt werden, um einen
Schaden des Notrads zu
vermeiden, der möglicherweise
zu Personenschäden oder zum
Tod führen könnte.

623
Pannenhilfe

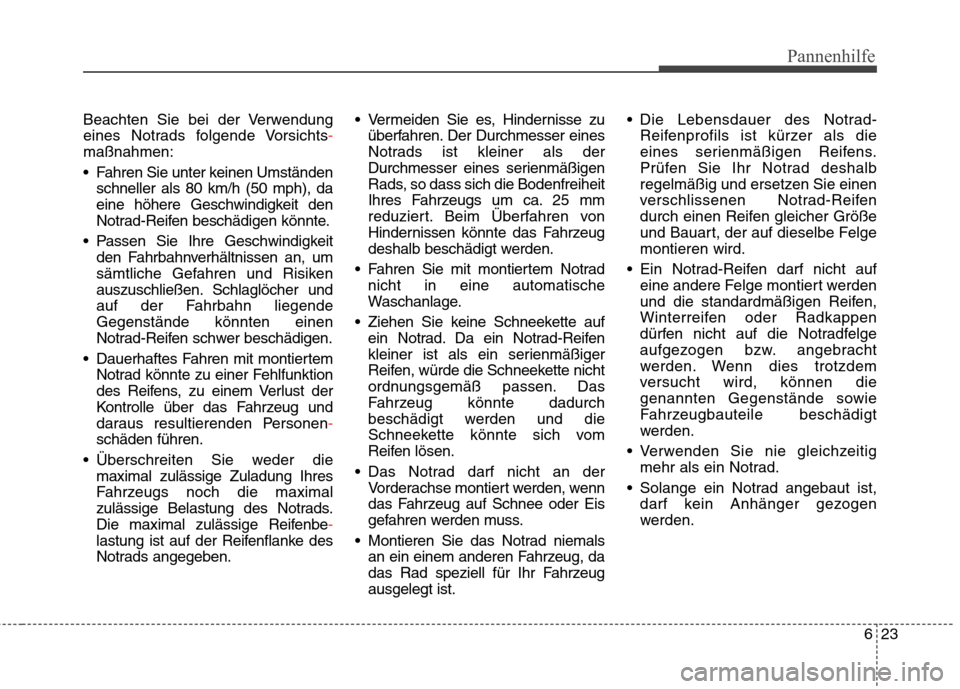

Beachten Sie bei der Verwendung
eines Notrads folgende Vorsichts
-
maßnahmen:
Fahren Sie unter keinen Umständenschneller als 80 km/h (50 mph), da
eine höhere Geschwindigkeit den
Notrad-Reifen beschädigen könnte.
Passen Sie Ihre Geschwindigkeit den Fahrbahnverhältnissen an, um
sämtliche Gefahren und Risiken
auszuschließen. Schlaglöcher und
auf der Fahrbahn liegendeGegenstände könnten einen
Notrad-Reifen schwer beschädigen.
Dauerhaftes Fahren mit montiertem Notrad könnte zu einer Fehlfunktion
des Reifens, zu einem Verlust der
Kontrolle über das Fahrzeug und
daraus resultierenden Personen
-
schäden führen.
Überschreiten Sie weder die maximal zulässige Zuladung Ihres
Fahrzeugs noch die maximal
zulässige Belastung des Notrads.
Die maximal zulässige Reifenbe
-
lastung ist auf der Reifenflanke des
Notrads angegeben. Vermeiden Sie es, Hindernisse zu
überfahren. Der Durchmesser eines
Notrads ist kleiner als der
Durchmesser eines serienmäßigen
Rads, so dass sich die Bodenfreiheit
Ihres Fahrzeugs um ca. 25 mm
reduziert. Beim Überfahren von
Hindernissen könnte das Fahrzeug
deshalb beschädigt werden.
Fahren Sie mit montiertem Notrad nicht in eine automatische
Waschanlage.
Ziehen Sie keine Schneekette auf ein Notrad. Da ein Notrad-Reifen
kleiner ist als ein serienmäßiger
Reifen, würde die Schneekette nicht
ordnungsgemäß passen. Das
Fahrzeug könnte dadurch
beschädigt werden und die
Schneekette könnte sich vom
Reifen lösen.
Das Notrad darf nicht an der Vorderachse montiert werden, wenn
das Fahrzeug auf Schnee oder Eis
gefahren werden muss.
Montieren Sie das Notrad niemals an ein einem anderen Fahrzeug, da
das Rad speziell für Ihr Fahrzeugausgelegt ist. Die Lebensdauer des Notrad-
Reifenprofils ist kürzer als die
eines serienmäßigen Reifens.
Prüfen Sie Ihr Notrad deshalb
regelmäßig und ersetzen Sie einen
verschlissenen Notrad-Reifen
durch einen Reifen gleicher Größe
und Bauart, der auf dieselbe Felgemontieren wird.
Ein Notrad-Reifen darf nicht auf eine andere Felge montiert werden
und die standardmäßigen Reifen,
Winterreifen oder Radkappen
dürfen nicht auf die Notradfelge
aufgezogen bzw. angebracht
werden. Wenn dies trotzdem
versucht wird, können die
genannten Gegenstände sowie
Fahrzeugbauteile beschädigt
werden.
Verwenden Sie nie gleichzeitig mehr als ein Notrad.
Solange ein Notrad angebaut ist, darf kein Anhänger gezogen
werden.

Pannenhilfe
24
6

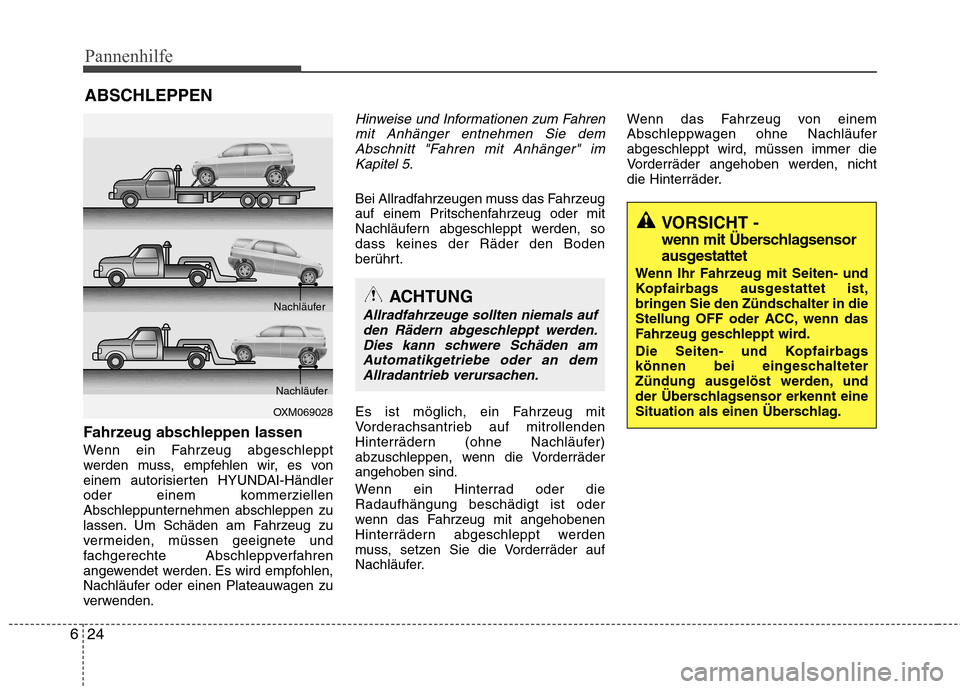

ABSCHLEPPEN
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einem autorisierten HYUNDAI-Händler
oder einem kommerziellen
Abschleppunternehmen abschleppen zu
lassen. Um Schäden am Fahrzeug zu
vermeiden, müssen geeignete und
fachgerechte Abschleppverfahren
angewendet werden. Es wird empfohlen,
Nachläufer oder einen Plateauwagen zu
verwenden.
Hinweise und Informationen zum Fahren mit Anhänger entnehmen Sie demAbschnitt "Fahren mit Anhänger" imKapitel 5.
Bei Allradfahrzeugen muss das Fahrzeug
auf einem Pritschenfahrzeug oder mit
Nachläufern abgeschleppt werden, so
dass keines der Räder den Boden
berührt.
Es ist möglich, ein Fahrzeug mit
Vorderachsantrieb auf mitrollenden
Hinterrädern (ohne Nachläufer)
abzuschleppen, wenn die Vorderräderangehoben sind.
Wenn ein Hinterrad oder die Radaufhängung beschädigt ist oder
wenn das Fahrzeug mit angehobenen
Hinterrädern abgeschleppt werden
muss, setzen Sie die Vorderräder auf
Nachläufer. Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläuferabgeschleppt wird, müssen immer die
Vorderräder angehoben werden, nicht
die Hinterräder.
OXM069028
Nachläufer
Nachläufer
ACHTUNG
Allradfahrzeuge sollten niemals auf
den Rädern abgeschleppt werden.Dies kann schwere Schäden amAutomatikgetriebe oder an demAllradantrieb verursachen.
VORSICHT -
wenn mit Überschlagsensor
ausgestattet
Wenn Ihr Fahrzeug mit Seiten- und
Kopfairbags ausgestattet ist,
bringen Sie den Zündschalter in die
Stellung OFF oder ACC, wenn das
Fahrzeug geschleppt wird.
Die Seiten- und Kopfairbags
können bei eingeschalteter
Zündung ausgelöst werden, und
der Überschlagsensor erkennt eine
Situation als einen Überschlag.

625
Pannenhilfe

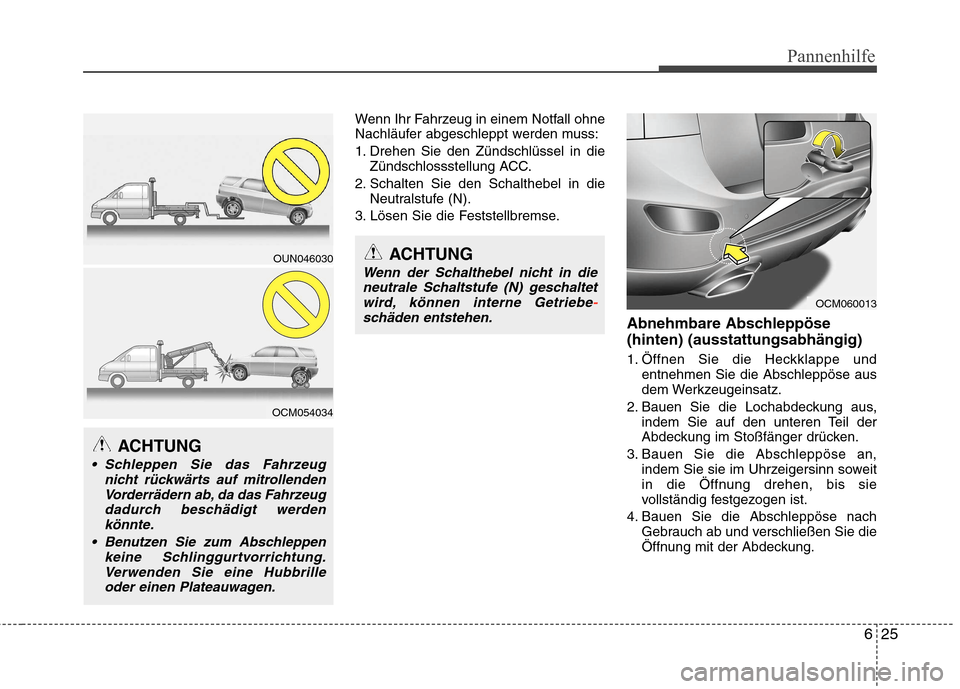

Wenn Ihr Fahrzeug in einem Notfall ohne
Nachläufer abgeschleppt werden muss:
1. Drehen Sie den Zündschlüssel in dieZündschlossstellung ACC.
2. Schalten Sie den Schalthebel in die Neutralstufe (N).
3. Lösen Sie die Feststellbremse.
Abnehmbare Abschleppöse (hinten) (ausstattungsabhängig)
1. Öffnen Sie die Heckklappe undentnehmen Sie die Abschleppöse aus
dem Werkzeugeinsatz.
2. Bauen Sie die Lochabdeckung aus, indem Sie auf den unteren Teil der
Abdeckung im Stoßfänger drücken.
3. Bauen Sie die Abschleppöse an, indem Sie sie im Uhrzeigersinn soweit
in die Öffnung drehen, bis sie
vollständig festgezogen ist.
4. Bauen Sie die Abschleppöse nach Gebrauch ab und verschließen Sie die
Öffnung mit der Abdeckung.
ACHTUNG
Wenn der Schalthebel nicht in die
neutrale Schaltstufe (N) geschaltetwird, können interne Getriebe
-schäden entstehen.
ACHTUNG
Schleppen Sie das Fahrzeug nicht rückwärts auf mitrollendenVorderrädern ab, da das Fahrzeugdadurch beschädigt werden
könnte.
Benutzen Sie zum Abschleppen keine Schlinggurtvorrichtung.Verwenden Sie eine Hubbrille
oder einen Plateauwagen.
OUN046030
OCM054034
OCM060013

Pannenhilfe
26
6

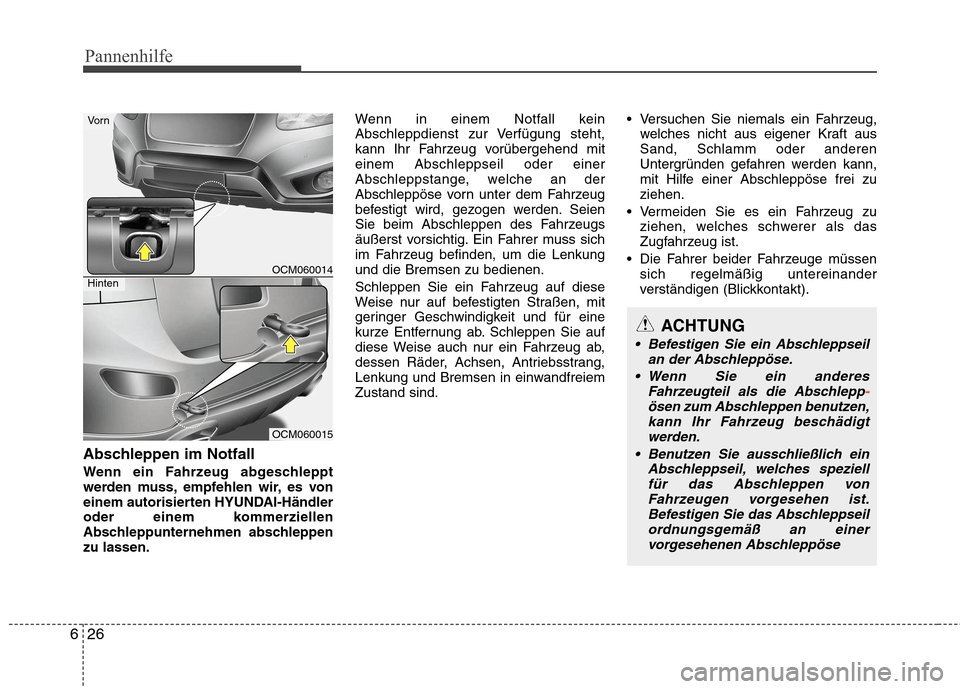

Abschleppen im Notfall
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einem autorisierten HYUNDAI-Händler
oder einem kommerziellen
Abschleppunternehmen abschleppenzu lassen. Wenn in einem Notfall kein
Abschleppdienst zur Verfügung steht,
kann Ihr Fahrzeug vorübergehend miteinem Abschleppseil oder einer
Abschleppstange, welche an der
Abschleppöse vorn unter dem Fahrzeug
befestigt wird, gezogen werden. Seien
Sie beim Abschleppen des Fahrzeugs
äußerst vorsichtig. Ein Fahrer muss sich
im Fahrzeug befinden, um die Lenkungund die Bremsen zu bedienen.
Schleppen Sie ein Fahrzeug auf diese
Weise nur auf befestigten Straßen, mit
geringer Geschwindigkeit und für eine
kurze Entfernung ab. Schleppen Sie auf
diese Weise auch nur ein Fahrzeug ab,
dessen Räder, Achsen, Antriebsstrang,
Lenkung und Bremsen in einwandfreiemZustand sind.
Versuchen Sie niemals ein Fahrzeug,
welches nicht aus eigener Kraft ausSand, Schlamm oder anderen
Untergründen gefahren werden kann,
mit Hilfe einer Abschleppöse frei zuziehen.
Vermeiden Sie es ein Fahrzeug zu ziehen, welches schwerer als das
Zugfahrzeug ist.
Die Fahrer beider Fahrzeuge müssen sich regelmäßig untereinander
verständigen (Blickkontakt).
ACHTUNG
Befestigen Sie ein Abschleppseil
an der Abschleppöse.
Wenn Sie ein anderes Fahrzeugteil als die Abschlepp
-ösen zum Abschleppen benutzen,kann Ihr Fahrzeug beschädigt werden.
Benutzen Sie ausschließlich ein Abschleppseil, welches speziellfür das Abschleppen von Fahrzeugen vorgesehen ist.Befestigen Sie das Abschleppseil
ordnungsgemäß an einervorgesehenen Abschleppöse
OCM060014
OCM060015
Vo r n
Hinten

627
Pannenhilfe

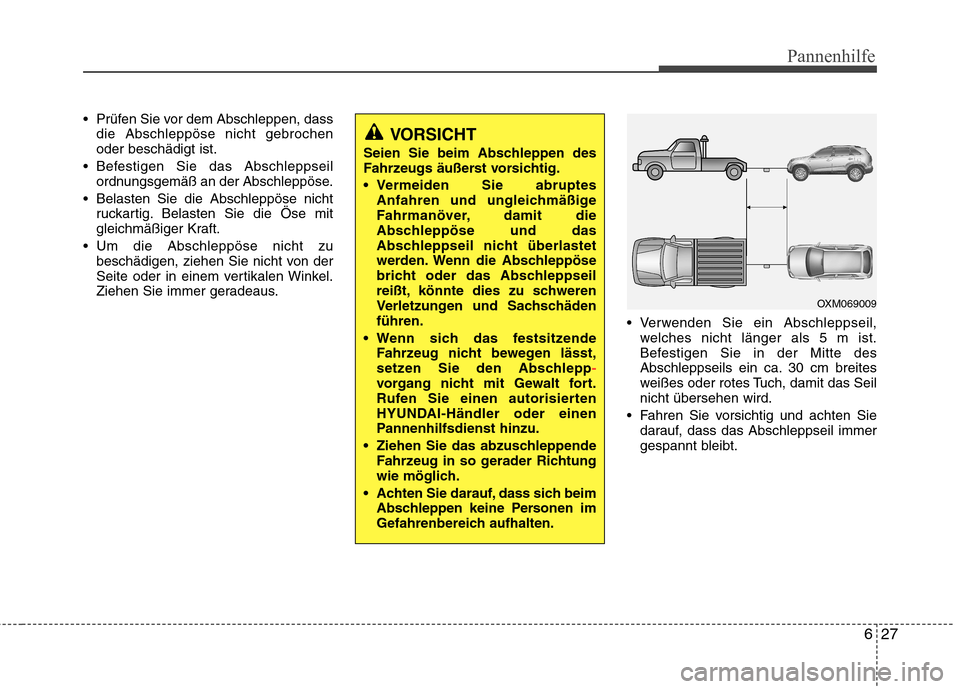

Prüfen Sie vor dem Abschleppen, dassdie Abschleppöse nicht gebrochen oder beschädigt ist.
Befestigen Sie das Abschleppseil ordnungsgemäß an der Abschleppöse.
Belasten Sie die Abschleppöse nicht ruckartig. Belasten Sie die Öse mit
gleichmäßiger Kraft.
Um die Abschleppöse nicht zu beschädigen, ziehen Sie nicht von der
Seite oder in einem vertikalen Winkel.
Ziehen Sie immer geradeaus.
Verwenden Sie ein Abschleppseil,welches nicht länger als 5 m ist.
Befestigen Sie in der Mitte des
Abschleppseils ein ca. 30 cm breites
weißes oder rotes Tuch, damit das Seilnicht übersehen wird.
Fahren Sie vorsichtig und achten Sie darauf, dass das Abschleppseil immer
gespannt bleibt.
VORSICHT
Seien Sie beim Abschleppen des
Fahrzeugs äußerst vorsichtig.
Vermeiden Sie abruptes Anfahren und ungleichmäßige
Fahrmanöver, damit die
Abschleppöse und das
Abschleppseil nicht überlastet
werden. Wenn die Abschleppöse
bricht oder das Abschleppseil
reißt, könnte dies zu schweren
Verletzungen und Sachschädenführen.
Wenn sich das festsitzende Fahrzeug nicht bewegen lässt,
setzen Sie den Abschlepp
-vorgang nicht mit Gewalt fort.
Rufen Sie einen autorisierten
HYUNDAI-Händler oder einen
Pannenhilfsdienst hinzu.
Ziehen Sie das abzuschleppende Fahrzeug in so gerader Richtung
wie möglich.
Achten Sie darauf, dass sich beim Abschleppen keine Personen im
Gefahrenbereich aufhalten.
OXM069009
