Wartung
30
7

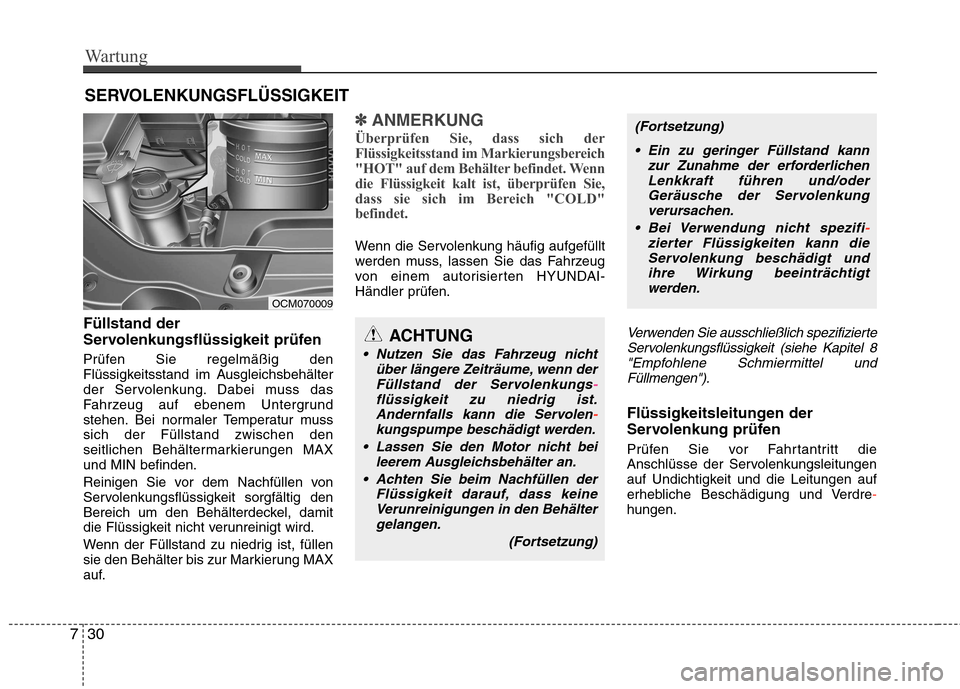

SERVOLENKUNGSFLÜSSIGKEIT
Füllstand der
Servolenkungsflüssigkeit prüfen
Prüfen Sie regelmäßig den
Flüssigkeitsstand im Ausgleichsbehälter
der Servolenkung. Dabei muss das
Fahrzeug auf ebenem Untergrund
stehen. Bei normaler Temperatur musssich der Füllstand zwischen den
seitlichen Behältermarkierungen MAXund MIN befinden.
Reinigen Sie vor dem Nachfüllen von
Servolenkungsflüssigkeit sorgfältig den
Bereich um den Behälterdeckel, damit
die Flüssigkeit nicht verunreinigt wird.
Wenn der Füllstand zu niedrig ist, füllen
sie den Behälter bis zur Markierung MAX
auf.
✽✽ ANMERKUNG
Überprüfen Sie, dass sich der
Flüssigkeitsstand im Markierungsbereich
"HOT" auf dem Behälter befindet. Wenn
die Flüssigkeit kalt ist, überprüfen Sie,
dass sie sich im Bereich "COLD"
befindet.
Wenn die Servolenkung häufig aufgefüllt
werden muss, lassen Sie das Fahrzeug
von einem autorisierten HYUNDAI-
Händler prüfen.
Verwenden Sie ausschließlich spezifizierte Servolenkungsflüssigkeit (siehe Kapitel 8 "Empfohlene Schmiermittel undFüllmengen").
Flüssigkeitsleitungen der
Servolenkung prüfen
Prüfen Sie vor Fahrtantritt die
Anschlüsse der Servolenkungsleitungen
auf Undichtigkeit und die Leitungen auf
erhebliche Beschädigung und Verdre
-hungen.
ACHTUNG
Nutzen Sie das Fahrzeug nicht
über längere Zeiträume, wenn derFüllstand der Servolenkungs
-flüssigkeit zu niedrig ist. Andernfalls kann die Servolen-kungspumpe beschädigt werden.
Lassen Sie den Motor nicht bei leerem Ausgleichsbehälter an.
Achten Sie beim Nachfüllen der Flüssigkeit darauf, dass keineVerunreinigungen in den Behältergelangen.
(Fortsetzung)
(Fortsetzung)
Ein zu geringer Füllstand kann zur Zunahme der erforderlichenLenkkraft führen und/oder
Geräusche der Servolenkung verursachen.
Bei Verwendung nicht spezifi
-zierter Flüssigkeiten kann die Servolenkung beschädigt und ihre Wirkung beeinträchtigtwerden.
OCM070009

731
Wartung

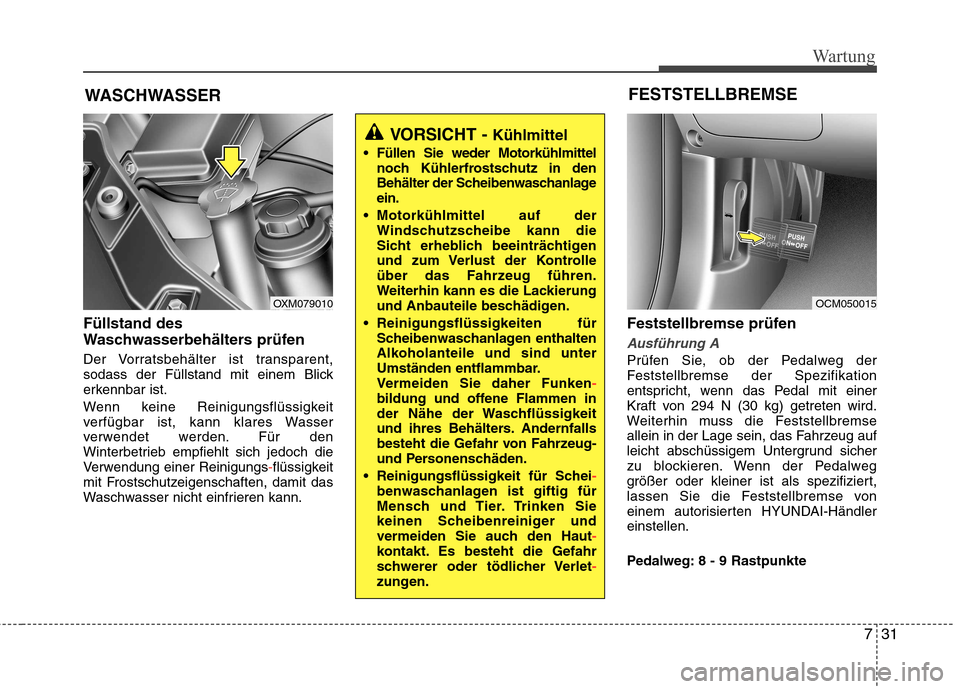

WASCHWASSER
Füllstand des
Waschwasserbehälters prüfen
Der Vorratsbehälter ist transparent,
sodass der Füllstand mit einem Blick
erkennbar ist.
Wenn keine Reinigungsflüssigkeit
verfügbar ist, kann klares Wasser
verwendet werden. Für den
Winterbetrieb empfiehlt sich jedoch die
Verwendung einer Reinigungs
-flüssigkeit
mit Frostschutzeigenschaften, damit das
Waschwasser nicht einfrieren kann. Feststellbremse prüfen
Ausführung A
Prüfen Sie, ob der Pedalweg der
Feststellbremse der Spezifikation
entspricht, wenn das Pedal mit einer
Kraft von 294 N (30 kg) getreten wird.
Weiterhin muss die Feststellbremse
allein in der Lage sein, das Fahrzeug auf
leicht abschüssigem Untergrund sicher
zu blockieren. Wenn der Pedalweg
größer oder kleiner ist als spezifiziert,
lassen Sie die Feststellbremse von
einem autorisierten HYUNDAI-Händlereinstellen.
Pedalweg: 8 - 9 Rastpunkte
VORSICHT -
Kühlmittel
Füllen Sie weder Motorkühlmittel noch Kühlerfrostschutz in den
Behälter der Scheibenwaschanlageein.
Motorkühlmittel auf der Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die Lackierung
und Anbauteile beschädigen.
Reinigungsflüssigkeiten für Scheibenwaschanlagen enthalten
Alkoholanteile und sind unter
Umständen entflammbar.
Vermeiden Sie daher Funken
-bildung und offene Flammen in
der Nähe der Waschflüssigkeit
und ihres Behälters. Andernfalls
besteht die Gefahr von Fahrzeug-
und Personenschäden.
Reinigungsflüssigkeit für Schei
-benwaschanlagen ist giftig für
Mensch und Tier. Trinken Sie
keinen Scheibenreiniger und
vermeiden Sie auch den Haut
-kontakt. Es besteht die Gefahr
schwerer oder tödlicher Verlet-zungen.
FESTSTELLBREMSE
OXM079010OCM050015

Wartung
32
7

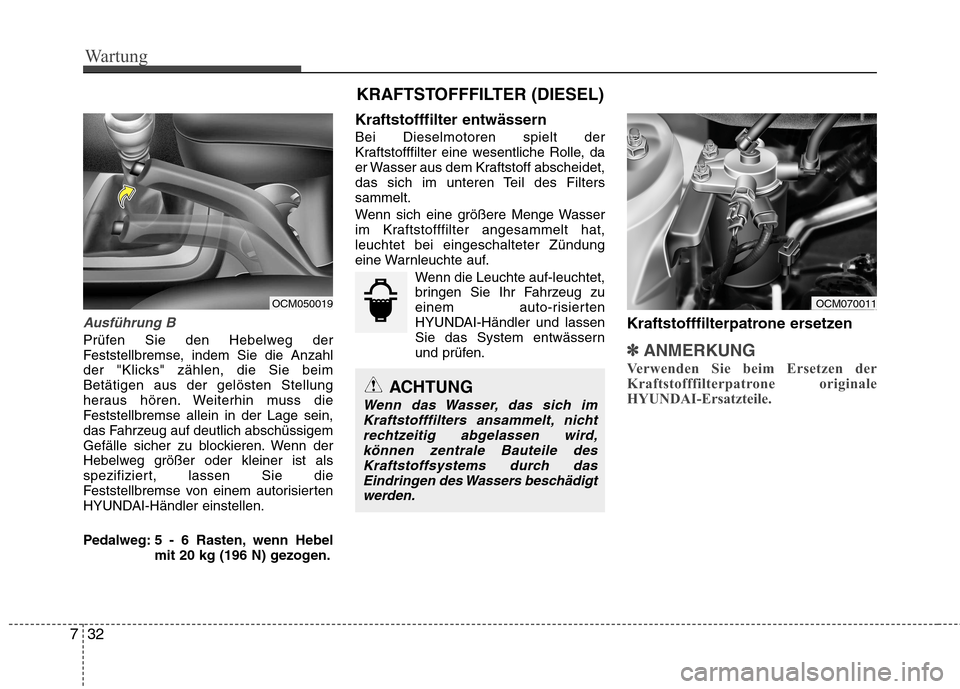

Ausführung B
Prüfen Sie den Hebelweg der
Feststellbremse, indem Sie die Anzahl
der "Klicks" zählen, die Sie beimBetätigen aus der gelösten Stellung
heraus hören. Weiterhin muss die
Feststellbremse allein in der Lage sein,
das Fahrzeug auf deutlich abschüssigem
Gefälle sicher zu blockieren. Wenn der
Hebelweg größer oder kleiner ist als
spezifiziert, lassen Sie die
Feststellbremse von einem autorisierten
HYUNDAI-Händler einstellen.
Pedalweg: 5 - 6 Rasten, wenn Hebel
mit 20 kg (196 N) gezogen. Kraftstofffilter entwässern Bei Dieselmotoren spielt der
Kraftstofffilter eine wesentliche Rolle, da
er Wasser aus dem Kraftstoff abscheidet,
das sich im unteren Teil des Filterssammelt.
Wenn sich eine größere Menge Wasser
im Kraftstofffilter angesammelt hat,leuchtet bei eingeschalteter Zündung
eine Warnleuchte auf.
Wenn die Leuchte auf-leuchtet,bringen Sie Ihr Fahrzeug zu
einem auto-risierten
HYUNDAI-Händler und lassen
Sie das System entwässern
und prüfen. Kraftstofffilterpatrone ersetzen✽✽
ANMERKUNG
Verwenden Sie beim Ersetzen der
Kraftstofffilterpatrone originale
HYUNDAI-Ersatzteile.
ACHTUNG
Wenn das Wasser, das sich im Kraftstofffilters ansammelt, nichtrechtzeitig abgelassen wird,können zentrale Bauteile des
Kraftstoffsystems durch dasEindringen des Wassers beschädigtwerden.
KRAFTSTOFFFILTER (DIESEL)
OCM050019OCM070011

733
Wartung

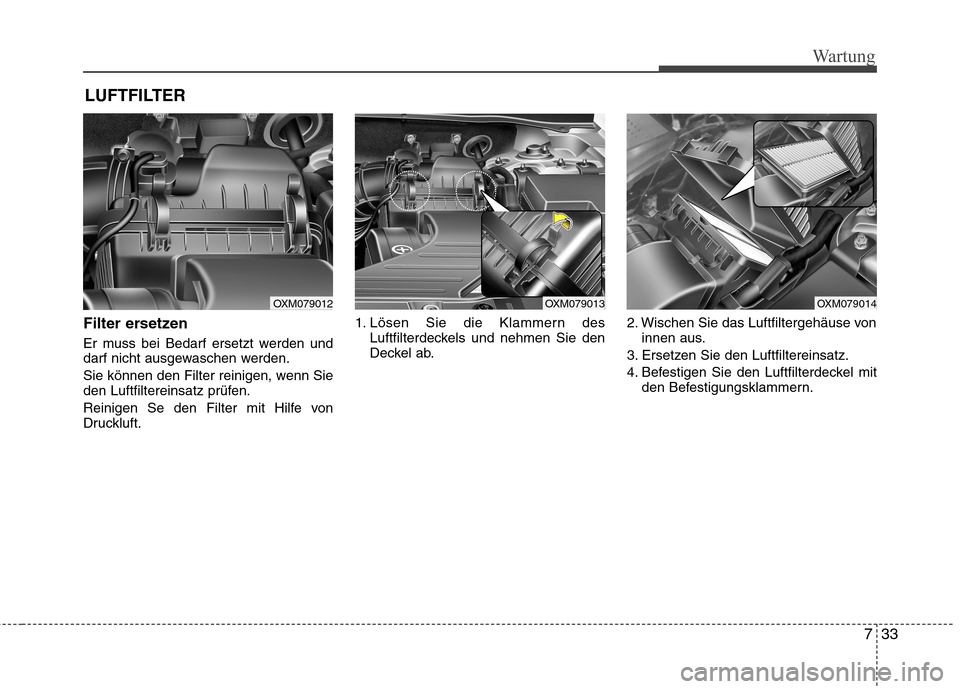

LUFTFILTER
Filter ersetzen
Er muss bei Bedarf ersetzt werden und
darf nicht ausgewaschen werden.
Sie können den Filter reinigen, wenn Sie
den Luftfiltereinsatz prüfen.
Reinigen Se den Filter mit Hilfe von
Druckluft. 1. Lösen Sie die Klammern des
Luftfilterdeckels und nehmen Sie den
Deckel ab. 2. Wischen Sie das Luftfiltergehäuse von
innen aus.
3. Ersetzen Sie den Luftfiltereinsatz.
4. Befestigen Sie den Luftfilterdeckel mit den Befestigungsklammern.
OXM079012OXM079013OXM079014

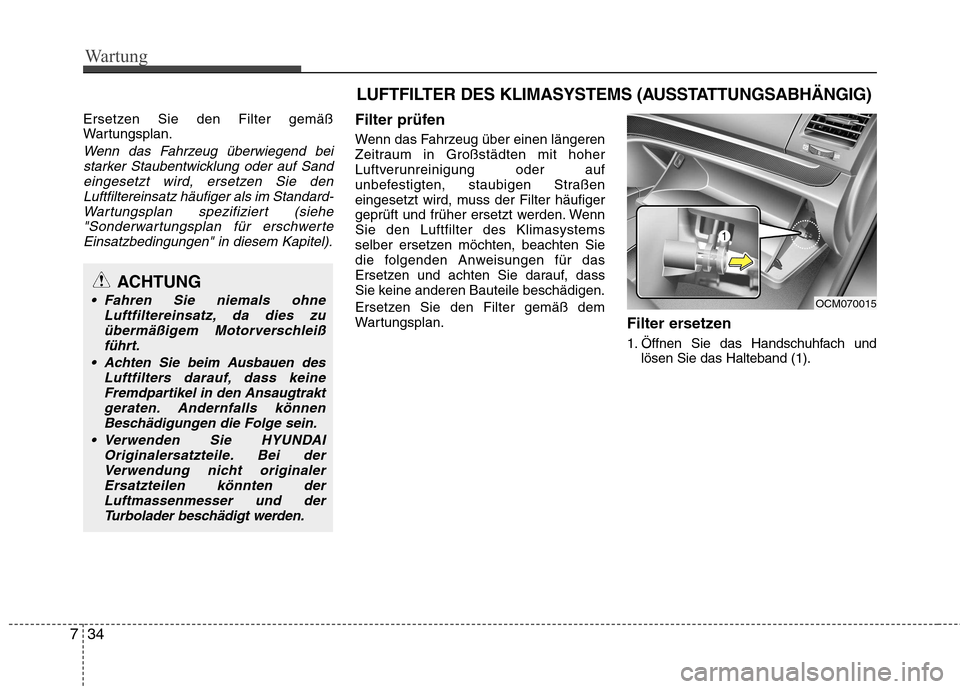

Wartung
34
7
Ersetzen Sie den Filter gemäß
Wartungsplan.
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf Sandeingesetzt wird, ersetzen Sie den
Luftfiltereinsatz häufiger als im Standard-Wartungsplan spezifiziert (siehe"Sonderwartungsplan für erschwerte
Einsatzbedingungen" in diesem Kapitel).
Filter prüfen
Wenn das Fahrzeug über einen längeren
Zeitraum in Großstädten mit hoher
Luftverunreinigung oder auf
unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter häufiger
geprüft und früher ersetzt werden. WennSie den Luftfilter des Klimasystems
selber ersetzen möchten, beachten Sie
die folgenden Anweisungen für das
Ersetzen und achten Sie darauf, dass
Sie keine anderen Bauteile beschädigen.
Ersetzen Sie den Filter gemäß dem
Wartungsplan. Filter ersetzen
1. Öffnen Sie das Handschuhfach und
lösen Sie das Halteband (1).
ACHTUNG
Fahren Sie niemals ohne
Luftfiltereinsatz, da dies zuübermäßigem Motorverschleißführt.
Achten Sie beim Ausbauen des Luftfilters darauf, dass keineFremdpartikel in den Ansaugtraktgeraten. Andernfalls könnenBeschädigungen die Folge sein.
Verwenden Sie HYUNDAI Originalersatzteile. Bei derVerwendung nicht originalerErsatzteilen könn ten der
Luftmassenmesser und der Turbolader beschädigt werden.
LUFTFILTER DES KLIMASYSTEMS (AUSSTATTUNGSABHÄNGIG)
OCM070015

735
Wartung

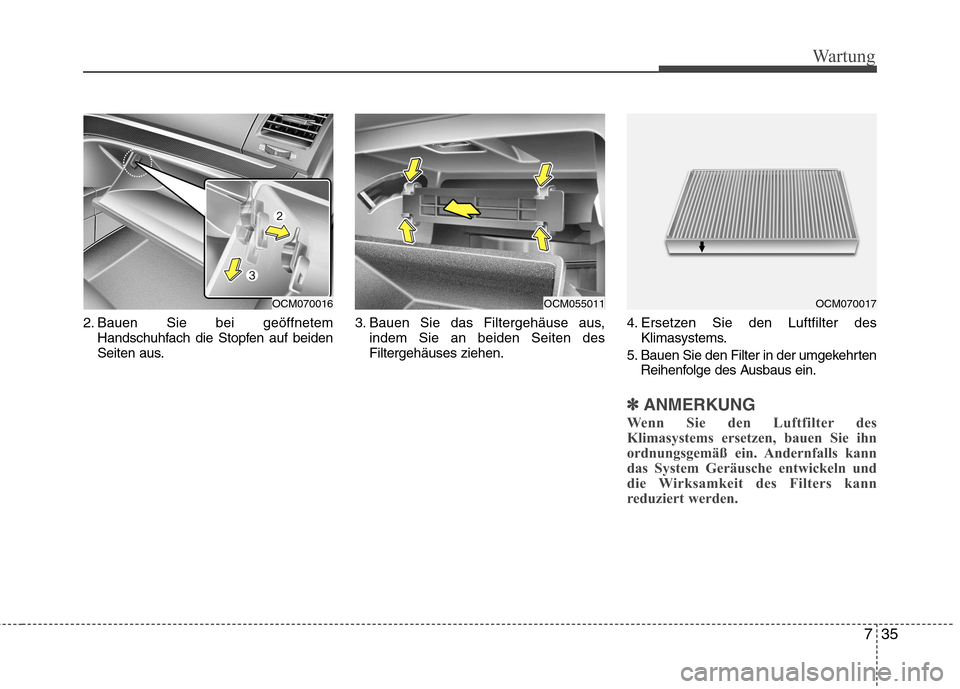

2. Bauen Sie bei geöffnetemHandschuhfach die Stopfen auf beiden
Seiten aus. 3. Bauen Sie das Filtergehäuse aus,
indem Sie an beiden Seiten desFiltergehäuses ziehen. 4. Ersetzen Sie den Luftfilter des
Klimasystems.
5. Bauen Sie den Filter in der umgekehrten Reihenfolge des Ausbaus ein.
✽✽ ANMERKUNG
Wenn Sie den Luftfilter des
Klimasystems ersetzen, bauen Sie ihn
ordnungsgemäß ein. Andernfalls kann
das System Geräusche entwickeln und
die Wirksamkeit des Filters kann
reduziert werden.
OCM070016OCM070017OCM055011

Wartung
36
7

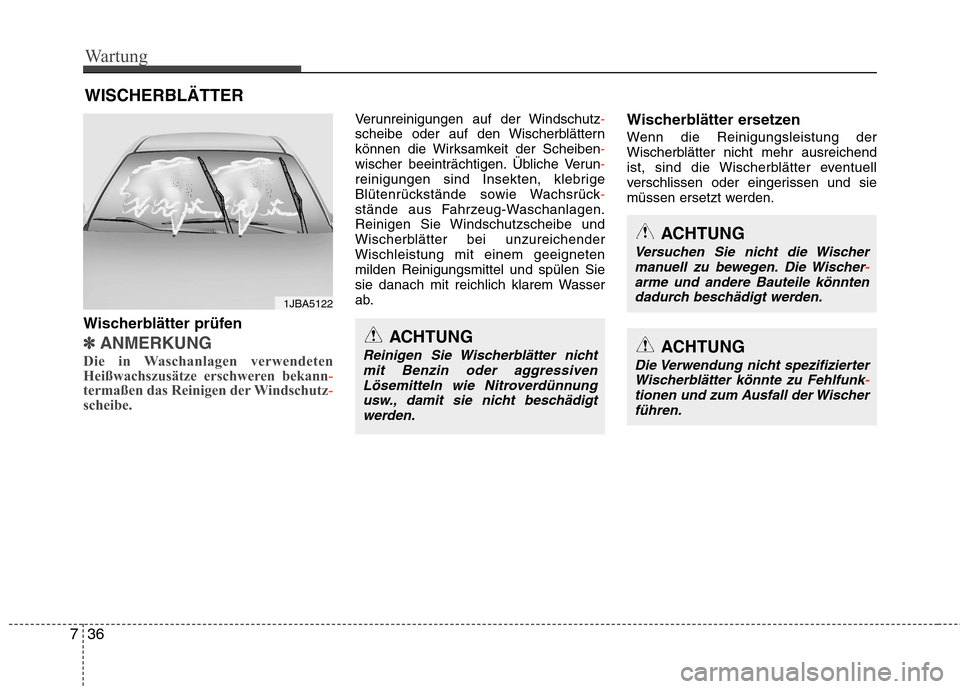

WISCHERBLÄTTER
Wischerblätter prüfen
✽✽ ANMERKUNG
Die in Waschanlagen verwendeten
Heißwachszusätze erschweren bekann
-termaßen das Reinigen der Windschutz-scheibe.
Verunreinigungen auf der Windschutz-scheibe oder auf den Wischerblättern
können die Wirksamkeit der Scheiben-wischer beeinträchtigen. Übliche Verun-reinigungen sind Insekten, klebrige
Blütenrückstände sowie Wachsrück-stände aus Fahrzeug-Waschanlagen.
Reinigen Sie Windschutzscheibe und
Wischerblätter bei unzureichenderWischleistung mit einem geeignetenmilden Reinigungsmittel und spülen Sie
sie danach mit reichlich klarem Wasser
ab. Wischerblätter ersetzen
Wenn die Reinigungsleistung der
Wischerblätter nicht mehr ausreichend
ist, sind die Wischerblätter eventuell
verschlissen oder eingerissen und sie
müssen ersetzt werden.
1JBA5122
ACHTUNG
Reinigen Sie Wischerblätter nicht
mit Benzin oder aggressivenLösemitteln wie Nitroverdünnungusw., damit sie nicht beschädigtwerden.ACHTUNG
Die Verwendung nicht spezifizierterWischerblätter könnte zu Fehlfunk-tionen und zum Ausfall der Wischerführen.
ACHTUNG
Versuchen Sie nicht die Wischermanuell zu bewegen. Die Wischer-arme und andere Bauteile könntendadurch beschädigt werden.

737
Wartung

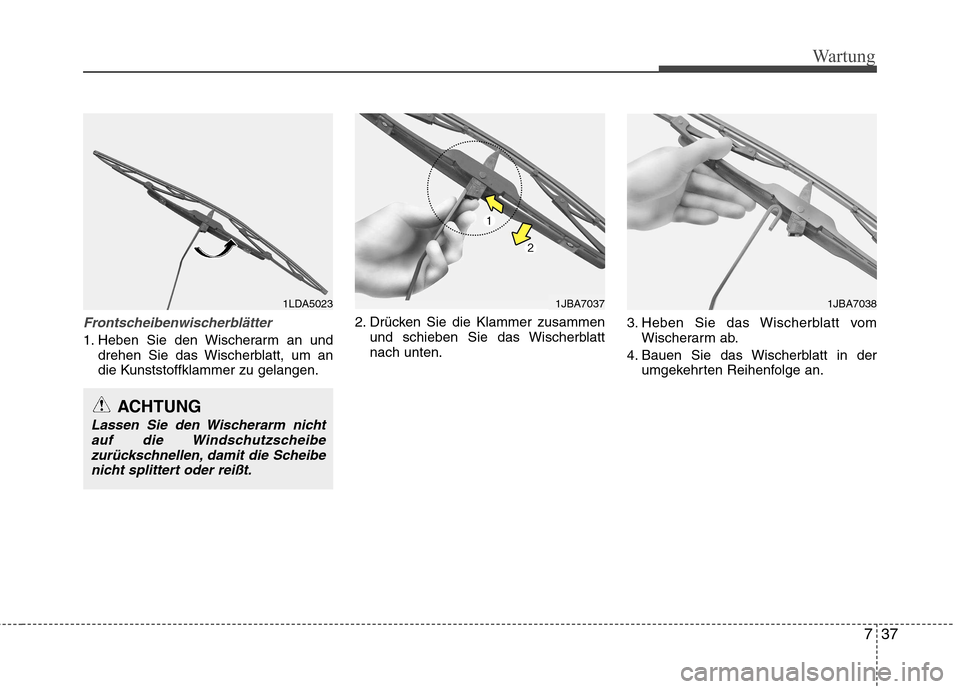

Frontscheibenwischerblätter
1. Heben Sie den Wischerarm an unddrehen Sie das Wischerblatt, um an
die Kunststoffklammer zu gelangen. 2. Drücken Sie die Klammer zusammen
und schieben Sie das Wischerblattnach unten. 3. Heben Sie das Wischerblatt vom
Wischerarm ab.
4. Bauen Sie das Wischerblatt in der umgekehrten Reihenfolge an.
1LDA5023
ACHTUNG
Lassen Sie den Wischerarm nicht
auf die Windschutzscheibe zurückschnellen, damit die Scheibenicht splittert oder reißt.
1JBA70371JBA7038

Wartung
38
7

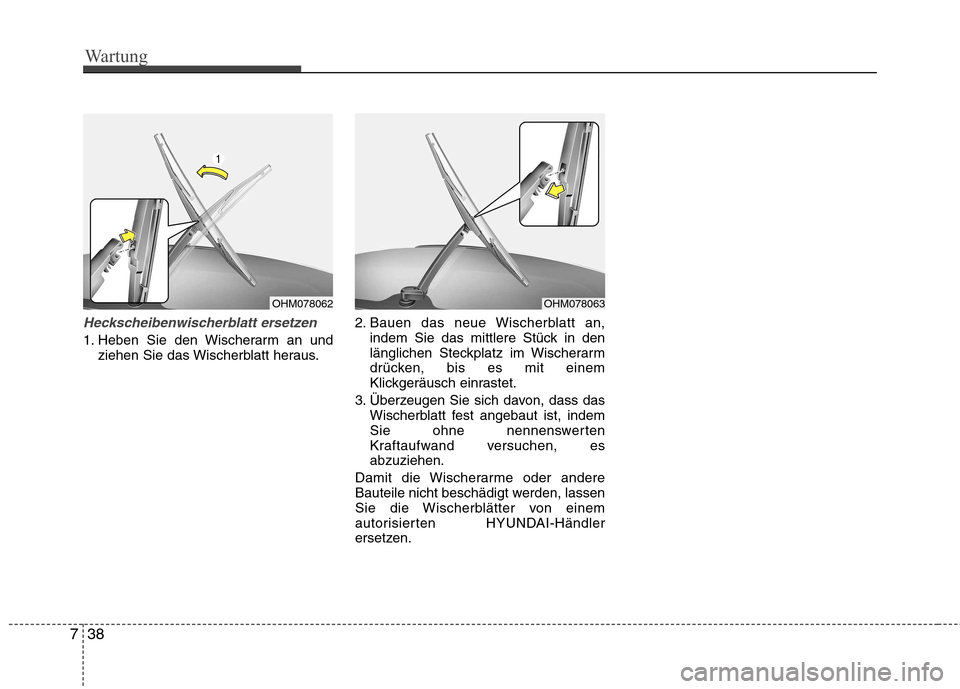

Heckscheibenwischerblatt ersetzen
1. Heben Sie den Wischerarm an und
ziehen Sie das Wischerblatt heraus. 2. Bauen das neue Wischerblatt an,
indem Sie das mittlere Stück in den
länglichen Steckplatz im Wischerarm
drücken, bis es mit einem
Klickgeräusch einrastet.
3. Überzeugen Sie sich davon, dass das Wischerblatt fest angebaut ist, indem
Sie ohne nennenswerten
Kraftaufwand versuchen, esabzuziehen.
Damit die Wischerarme oder andere
Bauteile nicht beschädigt werden, lassen
Sie die Wischerblätter von einem
autorisierten HYUNDAI-Händler
ersetzen.
OHM078062OHM078063

739
Wartung

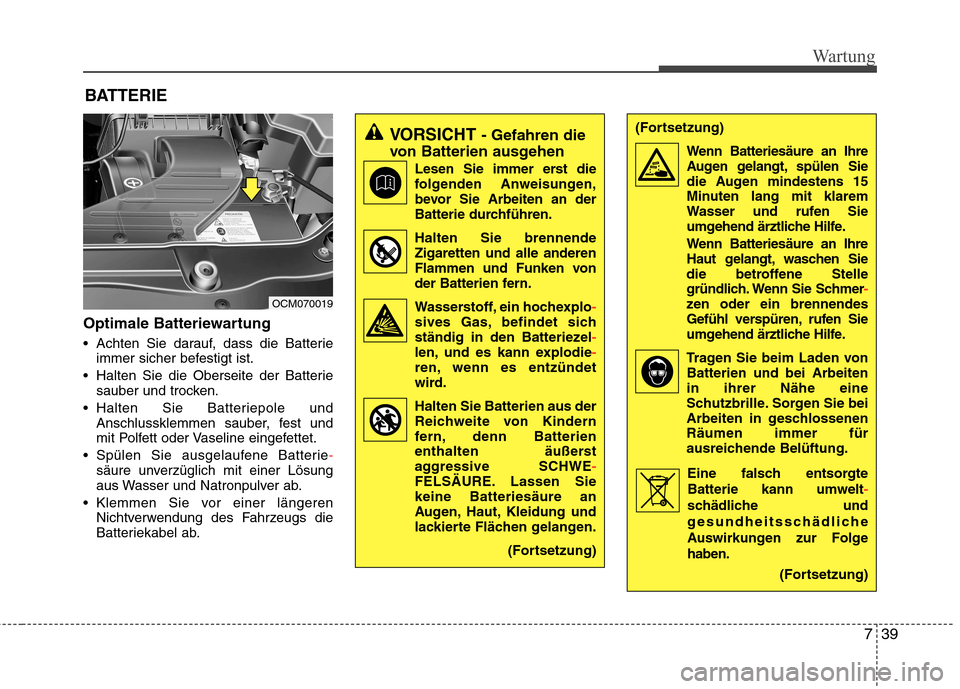

BATTERIE
Optimale Batteriewartung
Achten Sie darauf, dass die Batterie immer sicher befestigt ist.
Halten Sie die Oberseite der Batterie sauber und trocken.
Halten Sie Batteriepole und Anschlussklemmen sauber, fest und
mit Polfett oder Vaseline eingefettet.
Spülen Sie ausgelaufene Batterie
-säure unverzüglich mit einer Lösung
aus Wasser und Natronpulver ab.
Klemmen Sie vor einer längeren Nichtverwendung des Fahrzeugs die
Batteriekabel ab.
VORSICHT - Gefahren die
von Batterien ausgehen
Lesen Sie immer erst die
folgenden Anweisungen, bevor Sie Arbeiten an der
Batterie durchführen. Halten Sie brennende Zigaretten und alle anderen
Flammen und Funken von
der Batterien fern.
Wasserstoff, ein hochexplo
-sives Gas, befindet sich
ständig in den Batteriezel-len, und es kann explodie-ren, wenn es entzündet
wird. Halten Sie Batterien aus der Reichweite von Kindern
fern, denn Batterien
enthalten äußerst
aggressive SCHWE
-FELSÄURE. Lassen Sie keine Batteriesäure an
Augen, Haut, Kleidung und
lackierte Flächen gelangen.
(Fortsetzung)
(Fortsetzung)Wenn Batteriesäure an IhreAugen gelangt, spülen Sie
die Augen mindestens 15
Minuten lang mit klarem
Wasser und rufen Sie
umgehend ärztliche Hilfe.
Wenn Batteriesäure an Ihre Haut gelangt, waschen Sie
die betroffene Stelle
gründlich. Wenn Sie Schmer
-zen oder ein brennendes
Gefühl verspüren, rufen Sie
umgehend ärztliche Hilfe.
Tragen Sie beim Laden von Batterien und bei Arbeiten in ihrer Nähe eine
Schutzbrille. Sorgen Sie bei
Arbeiten in geschlossenenRäumen immer für
ausreichende Belüftung.
Eine falsch entsorgteBatterie kann umwelt
-
schädliche und
gesundheitsschädliche
Auswirkungen zur Folgehaben.
(Fortsetzung)
