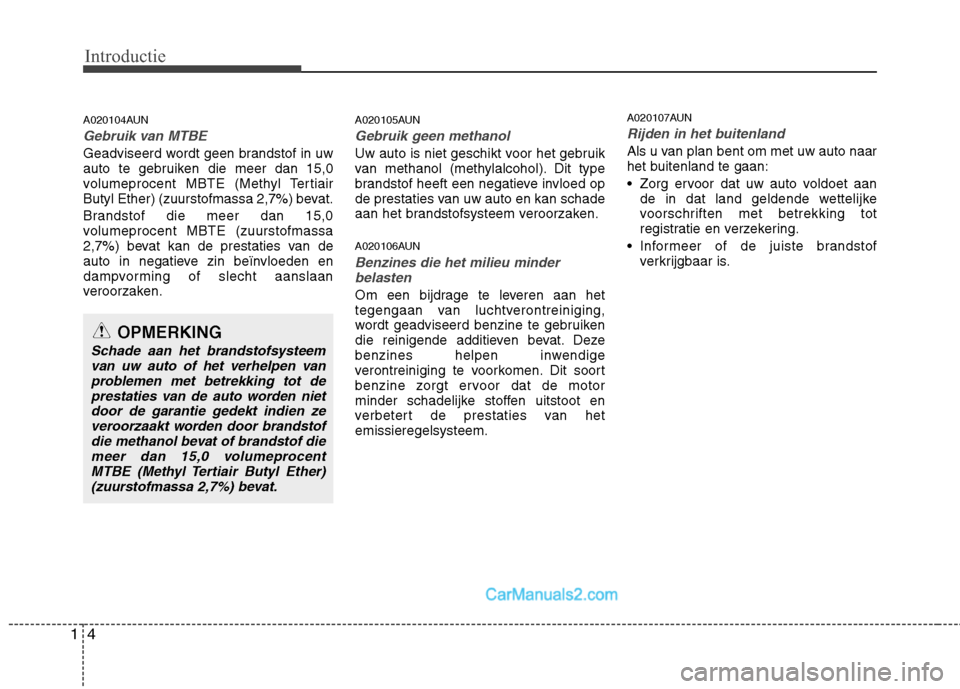

Introductie
4
1
A020104AUN
Gebruik van MTBE
Geadviseerd wordt geen brandstof in uw
auto te gebruiken die meer dan 15,0
volumeprocent MBTE (Methyl Tertiair
Butyl Ether) (zuurstofmassa 2,7%) bevat.
Brandstof die meer dan 15,0
volumeprocent MBTE (zuurstofmassa
2,7%) bevat kan de prestaties van de
auto in negatieve zin beïnvloeden en
dampvorming of slecht aanslaan
veroorzaken. A020105AUN
Gebruik geen methanol
Uw auto is niet geschikt voor het gebruik
van methanol (methylalcohol). Dit type
brandstof heeft een negatieve invloed op
de prestaties van uw auto en kan schade
aan het brandstofsysteem veroorzaken.
A020106AUN
Benzines die het milieu minder
belasten
Om een bijdrage te leveren aan het
tegengaan van luchtverontreiniging,
wordt geadviseerd benzine te gebruiken
die reinigende additieven bevat. Deze
benzines helpen inwendige
verontreiniging te voorkomen. Dit soort
benzine zorgt ervoor dat de motor
minder schadelijke stoffen uitstoot en
verbetert de prestaties van hetemissieregelsysteem. A020107AUN
Rijden in het buitenland
Als u van plan bent om met uw auto naar
het buitenland te gaan:
Zorg ervoor dat uw auto voldoet aan
de in dat land geldende wettelijke
voorschriften met betrekking tot
registratie en verzekering.
Informeer of de juiste brandstof verkrijgbaar is.
OPMERKING
Schade aan het brandstofsysteem
van uw auto of het verhelpen vanproblemen met betrekking tot deprestaties van de auto worden niet
door de garantie gedekt indien zeveroorzaakt worden door brandstofdie methanol bevat of brandstof die meer dan 15,0 volumeprocent
MTBE (Methyl Tertiair Butyl Ether) (zuurstofmassa 2,7%) bevat.
Page 12 of 410

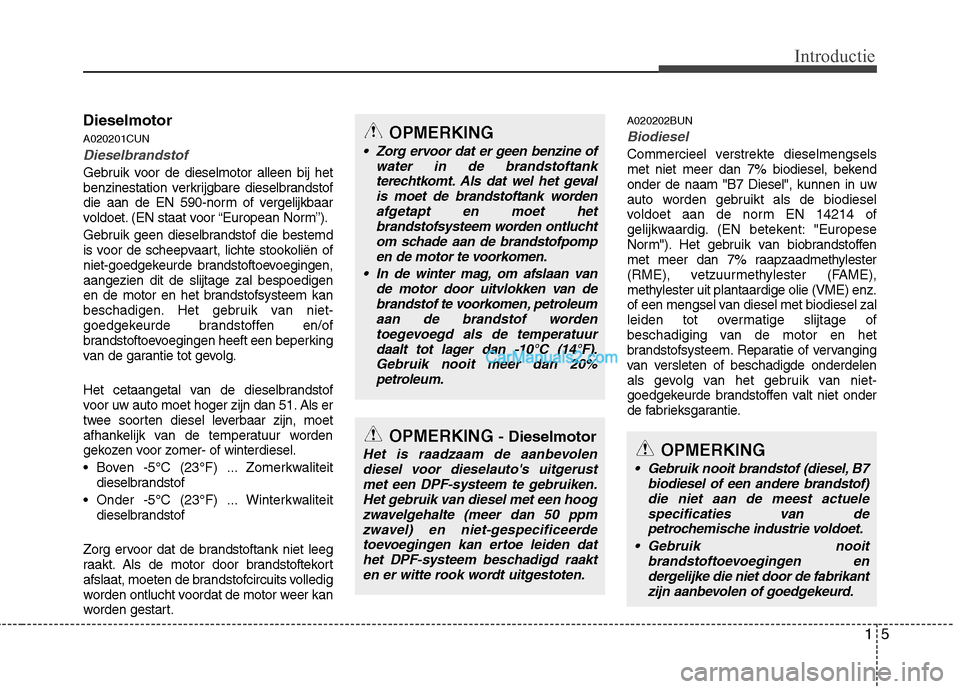

15
Introductie
Dieselmotor A020201CUN
Dieselbrandstof
Gebruik voor de dieselmotor alleen bij het
benzinestation verkrijgbare dieselbrandstof
die aan de EN 590-norm of vergelijkbaar
voldoet. (EN staat voor “European Norm”).
Gebruik geen dieselbrandstof die bestemd
is voor de scheepvaart, lichte stookoliën of
niet-goedgekeurde brandstoftoevoegingen,aangezien dit de slijtage zal bespoedigen
en de motor en het brandstofsysteem kan
beschadigen. Het gebruik van niet-
goedgekeurde brandstoffen en/of
brandstoftoevoegingen heeft een beperking
van de garantie tot gevolg.
Het cetaangetal van de dieselbrandstof
voor uw auto moet hoger zijn dan 51. Als er
twee soorten diesel leverbaar zijn, moet
afhankelijk van de temperatuur worden
gekozen voor zomer- of winterdiesel.
Boven -5°C (23°F) ... Zomerkwaliteitdieselbrandstof
Onder -5°C (23°F) ... Winterkwaliteit dieselbrandstof
Zorg ervoor dat de brandstoftank niet leeg
raakt. Als de motor door brandstoftekort
afslaat, moeten de brandstofcircuits volledig
worden ontlucht voordat de motor weer kan
worden gestart. A020202BUN
Biodiesel
Commercieel verstrekte dieselmengsels
met niet meer dan 7% biodiesel, bekendonder de naam "B7 Diesel", kunnen in uw
auto worden gebruikt als de biodiesel
voldoet aan de norm EN 14214 of
gelijkwaardig. (EN betekent: "Europese
Norm"). Het gebruik van biobrandstoffen
met meer dan 7% raapzaadmethylester
(RME), vetzuurmethylester (FAME),
methylester uit plantaardige olie (VME) enz.
of een mengsel van diesel met biodiesel zal
leiden tot overmatige slijtage of
beschadiging van de motor en het
brandstofsysteem. Reparatie of vervanging
van versleten of beschadigde onderdelen
als gevolg van het gebruik van niet-
goedgekeurde brandstoffen valt niet onder
de fabrieksgarantie.
OPMERKING
Zorg ervoor dat er geen benzine of
water in de brandstoftankterechtkomt. Als dat wel het gevalis moet de brandstoftank worden
afgetapt en moet hetbrandstofsysteem worden ontluchtom schade aan de brandstofpomp en de motor te voorkomen.
In de winter mag, om afslaan van de motor door uitvlokken van debrandstof te voorkomen, petroleumaan de brandstof worden toegevoegd als de temperatuur
daalt tot lager dan -10°C (14°F).Gebruik nooit meer dan 20%petroleum.
OPMERKING
Gebruik nooit brandstof (diesel, B7 biodiesel of een andere brandstof)die niet aan de meest actuelespecificaties van de
petrochemische industrie voldoet.
Gebruik nooit brandstoftoevoegingen endergelijke die niet door de fabrikant zijn aanbevolen of goedgekeurd.
OPMERKING - Dieselmotor
Het is raadzaam de aanbevolen
diesel voor dieselauto's uitgerustmet een DPF-systeem te gebruiken.Het gebruik van diesel met een hoog
zwavelgehalte (meer dan 50 ppmzwavel) en niet-gespecificeerdetoevoegingen kan ertoe leiden dat
het DPF-systeem beschadigd raakten er witte rook wordt uitgestoten.
Page 13 of 410

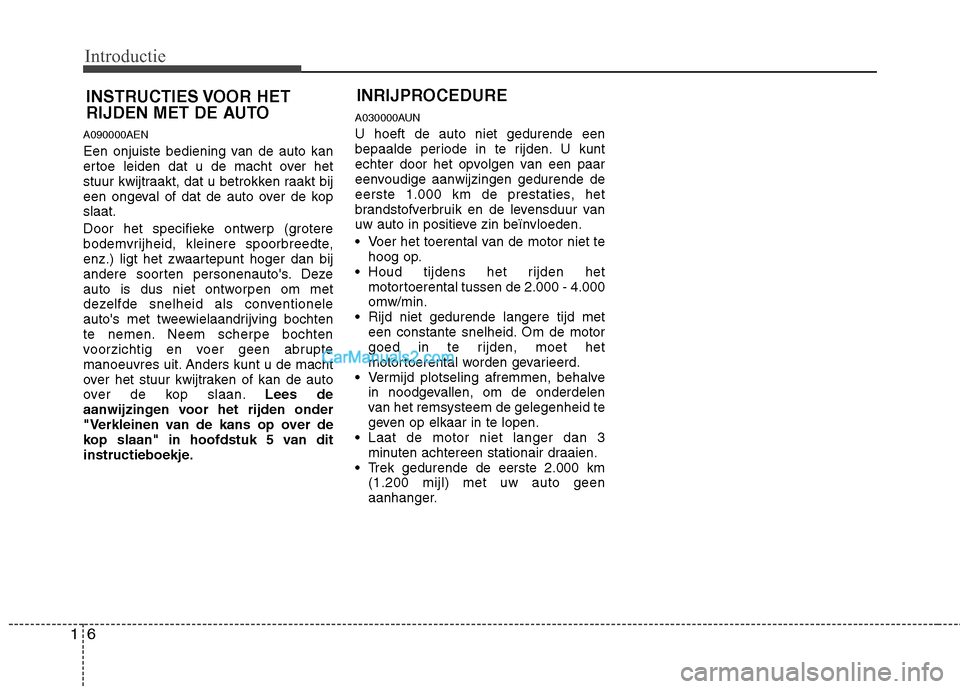

Introductie
6
1
A090000AEN
Een onjuiste bediening van de auto kan
ertoe leiden dat u de macht over het
stuur kwijtraakt, dat u betrokken raakt bij
een ongeval of dat de auto over de kopslaat.
Door het specifieke ontwerp (grotere
bodemvrijheid, kleinere spoorbreedte,
enz.) ligt het zwaartepunt hoger dan bij
andere soorten personenauto's. Deze
auto is dus niet ontworpen om met
dezelfde snelheid als conventionele
auto's met tweewielaandrijving bochten
te nemen. Neem scherpe bochten
voorzichtig en voer geen abrupte
manoeuvres uit. Anders kunt u de macht
over het stuur kwijtraken of kan de auto
over de kop slaan. Lees de
aanwijzingen voor het rijden onder
"Verkleinen van de kans op over de
kop slaan" in hoofdstuk 5 van dit
instructieboekje. A030000AUN U hoeft de auto niet gedurende een
bepaalde periode in te rijden. U kunt
echter door het opvolgen van een paar
eenvoudige aanwijzingen gedurende de
eerste 1.000 km de prestaties, het
brandstofverbruik en de levensduur van
uw auto in positieve zin beïnvloeden.
Voer het toerental van de motor niet te
hoog op.
Houd tijdens het rijden het
motortoerental tussen de 2.000 - 4.000 omw/min.
Rijd niet gedurende langere tijd met een constante snelheid. Om de motor
goed in te rijden, moet het
motortoerental worden gevarieerd.
Vermijd plotseling afremmen, behalve in noodgevallen, om de onderdelen
van het remsysteem de gelegenheid te
geven op elkaar in te lopen.
Laat de motor niet langer dan 3 minuten achtereen stationair draaien.
Trek gedurende de eerste 2.000 km (1.200 mijl) met uw auto geen
aanhanger.
INRIJPROCEDURE
INSTRUCTIES VOOR HET
RIJDEN MET DE AUTO
Page 14 of 410
17
Introductie

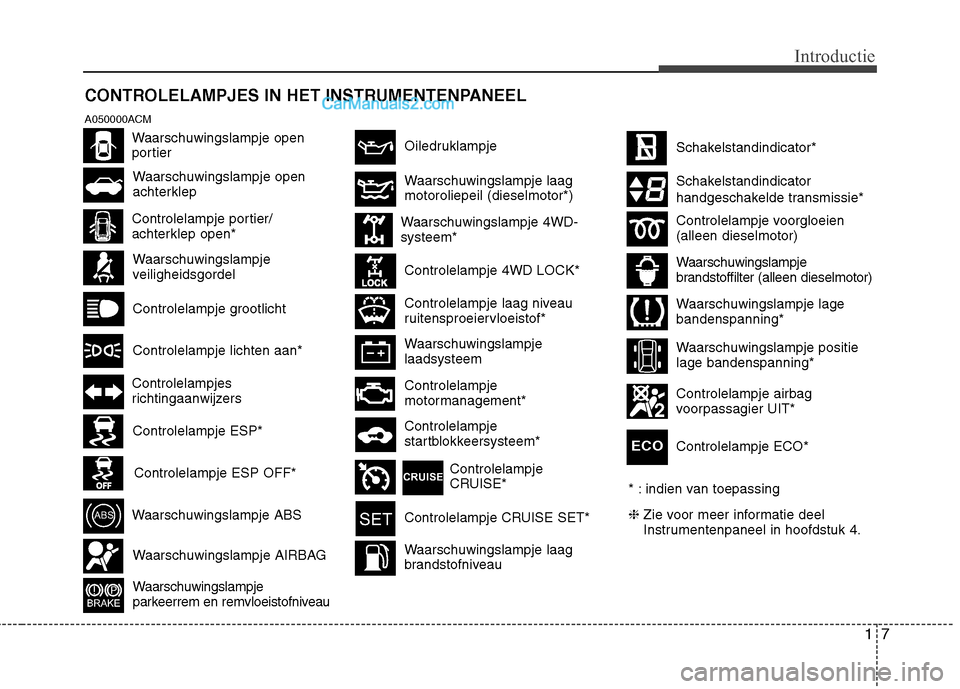

CONTROLELAMPJES IN HET INSTRUMENTENPANEEL
A050000ACM
Waarschuwingslampje
veiligheidsgordel
Controlelampje portier/
achterklep open*
Waarschuwingslampje open
achterklep
Controlelampje grootlicht
Controlelampje lichten aan*
Controlelampjes
richtingaanwijzers
Waarschuwingslampje ABS
Waarschuwingslampje
parkeerrem en remvloeistofniveau
Waarschuwingslampje 4WD- systeem*Controlelampje 4WD LOCK*
Controlelampje
motormanagement*
Waarschuwingslampje AIRBAG
Controlelampje CRUISE SET*
Waarschuwingslampje laag
brandstofniveau Schakelstandindicator
handgeschakelde transmissie*
❈ Zie voor meer informatie deel
Instrumentenpaneel in hoofdstuk 4.
Waarschuwingslampje laadsysteem
Controlelampje laag niveau
ruitensproeiervloeistof*
Waarschuwingslampje open
portier
* : indien van toepassing
Controlelampje voorgloeien (alleen dieselmotor)
Waarschuwingslampje
brandstoffilter (alleen dieselmotor)
Controlelampje ESP*
Controlelampje ESP OFF*
Controlelampje
startblokkeersysteem*
Waarschuwingslampje lage bandenspanning*
Controlelampje airbag
voorpassagier UIT*
Oiledruklampje
Waarschuwingslampje laag motoroliepeil (dieselmotor*)
Controlelampje ECO*ECO
Controlelampje
CRUISE*
Schakelstandindicator*Waarschuwingslampje positie lage bandenspanning*
Page 15 of 410
2
Overzicht interieur / 2-2 Overzicht dashboard / 2-3Motorruimte / 2-4
Uw auto in één oogopslag
Page 16 of 410
Uw auto in één oogopslag
2
2

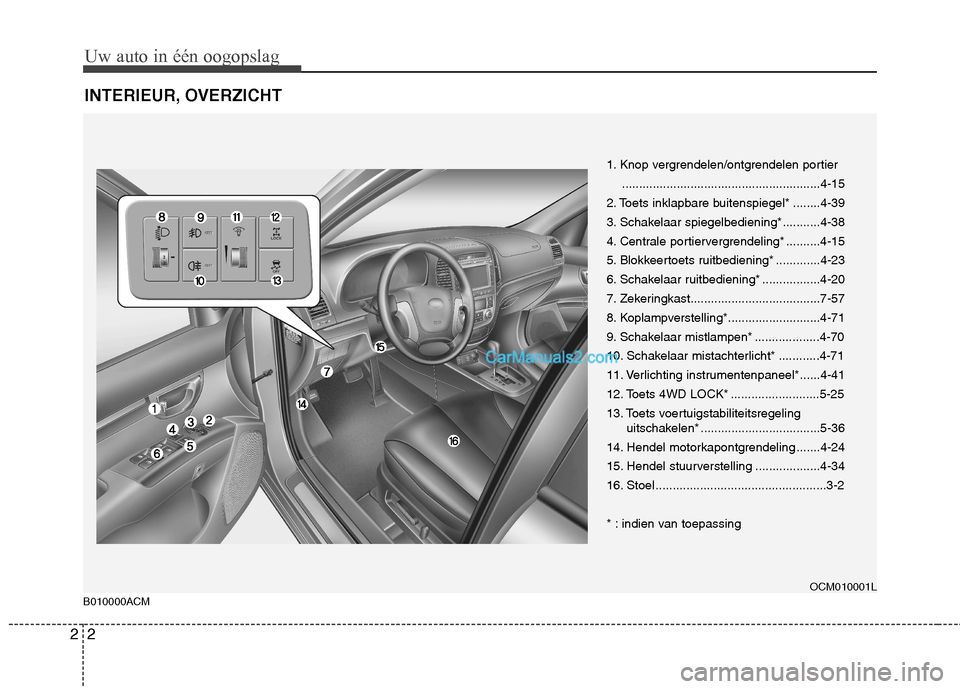

INTERIEUR, OVERZICHT
1. Knop vergrendelen/ontgrendelen portier
..........................................................4-15
2. Toets inklapbare buitenspiegel* ........4-39
3. Schakelaar spiegelbediening*...........4-38
4. Centrale portiervergrendeling* ..........4-15
5. Blokkeertoets ruitbediening* .............4-23
6. Schakelaar ruitbediening* .................4-20
7. Zekeringkast......................................7-57
8. Koplampverstelling*...........................4-71
9. Schakelaar mistlampen* ...................4-70
10. Schakelaar mistachterlicht* ............4-71
11. Verlichting instrumentenpaneel*......4-41
12. Toets 4WD LOCK* ..........................5-25
13. Toets voertuigstabiliteitsregeling uitschakelen* ...................................5-36
14. Hendel motorkapontgrendeling .......4-24
15. Hendel stuurverstelling ...................4-34
16. Stoel ..................................................3-2
* : indien van toepassing
OCM010001L
B010000ACM
Page 17 of 410
23
Uw auto in één oogopslag

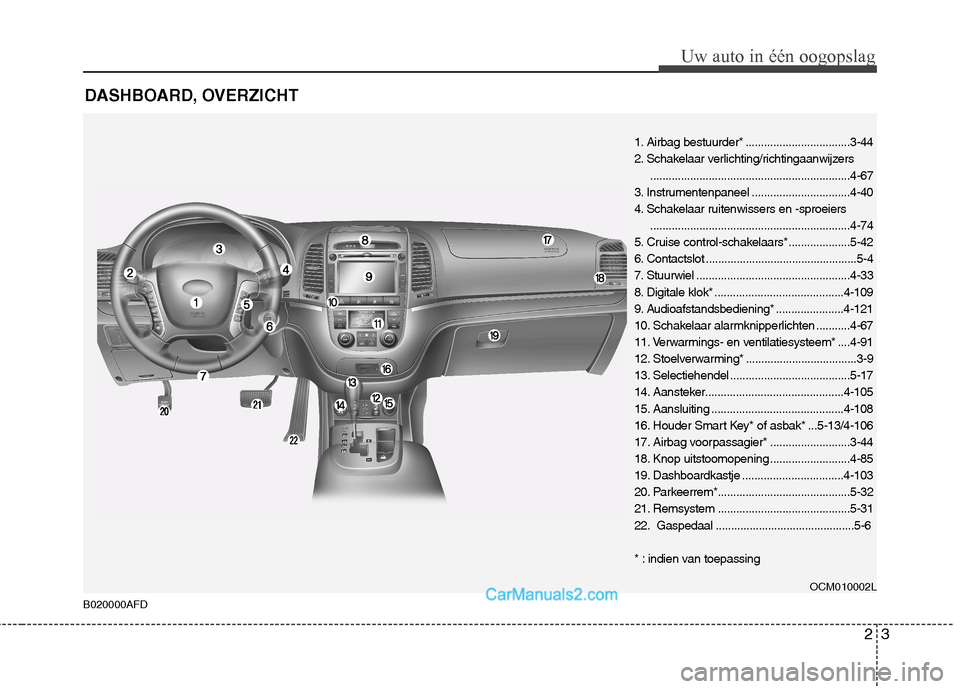

DASHBOARD, OVERZICHT
1. Airbag bestuurder* ..................................3-44
2. Schakelaar verlichting/richtingaanwijzers.................................................................4-67
3. Instrumentenpaneel ................................4-40
4. Schakelaar ruitenwissers en -sproeiers .................................................................4-74
5. Cruise control-schakelaars*....................5-42
6. Contactslot .................................................5-4
7. Stuurwiel ..................................................4-33
8. Digitale klok* ..........................................4-109
9. Audioafstandsbediening* ......................4-121
10. Schakelaar alarmknipperlichten ...........4-67
11. Verwarmings- en ventilatiesysteem* ....4-91
12. Stoelverwarming* ....................................3-9
13. Selectiehendel .......................................5-17
14. Aansteker.............................................4-105
15. Aansluiting ...........................................4-108
16. Houder Smart Key* of asbak* ...5-13/4-106
17. Airbag voorpassagier* ..........................3-44
18. Knop uitstoomopening ..........................4-85
19. Dashboardkastje .................................4-103
20. Parkeerrem*...........................................5-32
21. Remsystem ...........................................5-31
22. Gaspedaal .............................................5-6
* : indien van toepassing
OCM010002L
B020000AFD
Page 18 of 410
Uw auto in één oogopslag
4
2

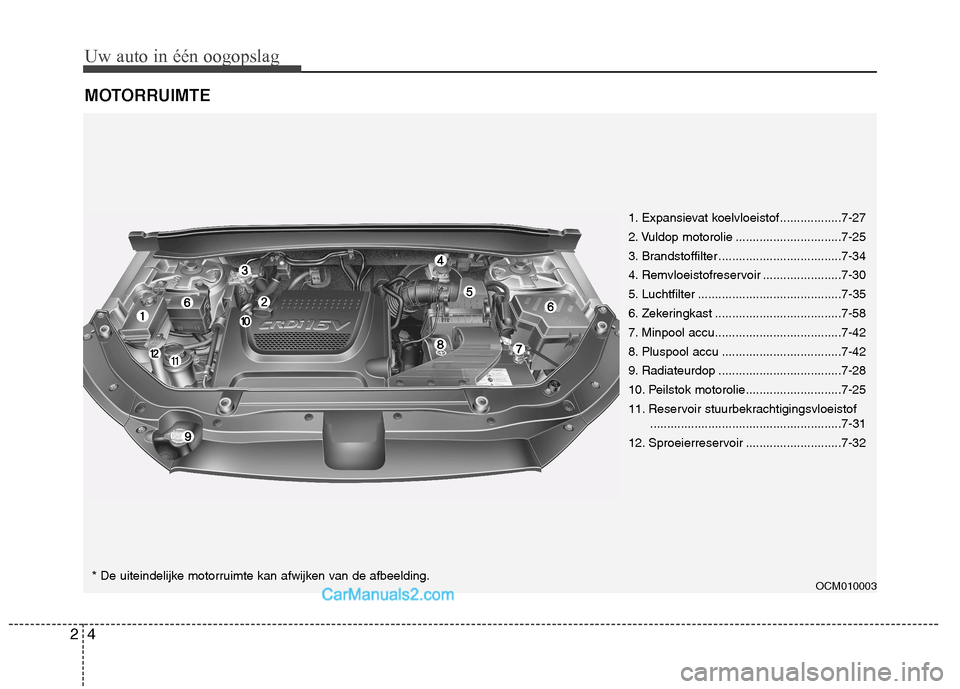

MOTORRUIMTE
OCM010003
1. Expansievat koelvloeistof ..................7-27
2. Vuldop motorolie ...............................7-25
3. Brandstoffilter ....................................7-34
4. Remvloeistofreservoir .......................7-30
5. Luchtfilter ..........................................7-35
6. Zekeringkast .....................................7-58
7. Minpool accu.....................................7-42
8. Pluspool accu ...................................7-42
9. Radiateurdop ....................................7-28
10. Peilstok motorolie............................7-25
11. Reservoir stuurbekrachtigingsvloeistof
........................................................7-31
12. Sproeierreservoir ............................7-32
* De uiteindelijke motorruimte kan afwijken van de afbeelding.
Page 19 of 410
3
Stoelen / 3-2
Veiligheidsgordels / 3-18Kinderzitjes / 3-31Aanvullend veiligheidssysteem / 3-40
Veiligheidssysteem van uw auto
Page 20 of 410
Veiligheidssysteem van uw auto
2
3

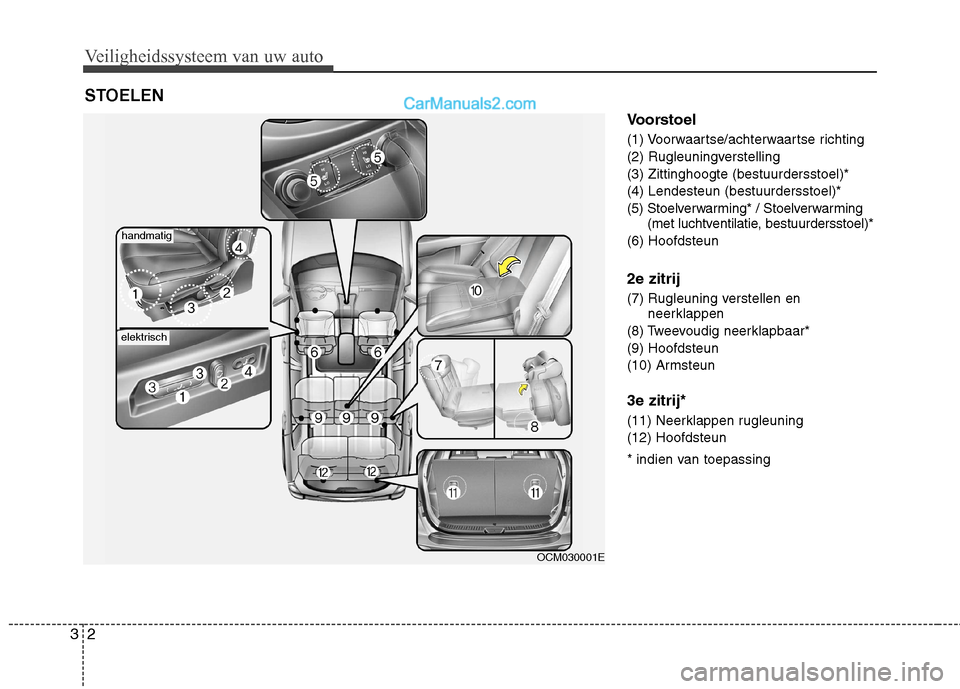

Voorstoel
(1) Voorwaartse/achterwaartse richting
(2) Rugleuningverstelling(3) Zittinghoogte (bestuurdersstoel)*(4) Lendesteun (bestuurdersstoel)*
(5) Stoelverwarming* / Stoelverwarming
(met luchtventilatie, bestuurdersstoel)*
(6) Hoofdsteun 2e zitrij
(7) Rugleuning verstellen en neerklappen
(8) Tweevoudig neerklapbaar* (9) Hoofdsteun
(10) Armsteun 3e zitrij*
(11) Neerklappen rugleuning (12) Hoofdsteun
* indien van toepassing
STOELEN
OCM030001E
handmatig
elektrisch
