Hyundai Santa Fe 2011 Manual do proprietário (in Portuguese)

O que fazer em caso de emergência
8
6

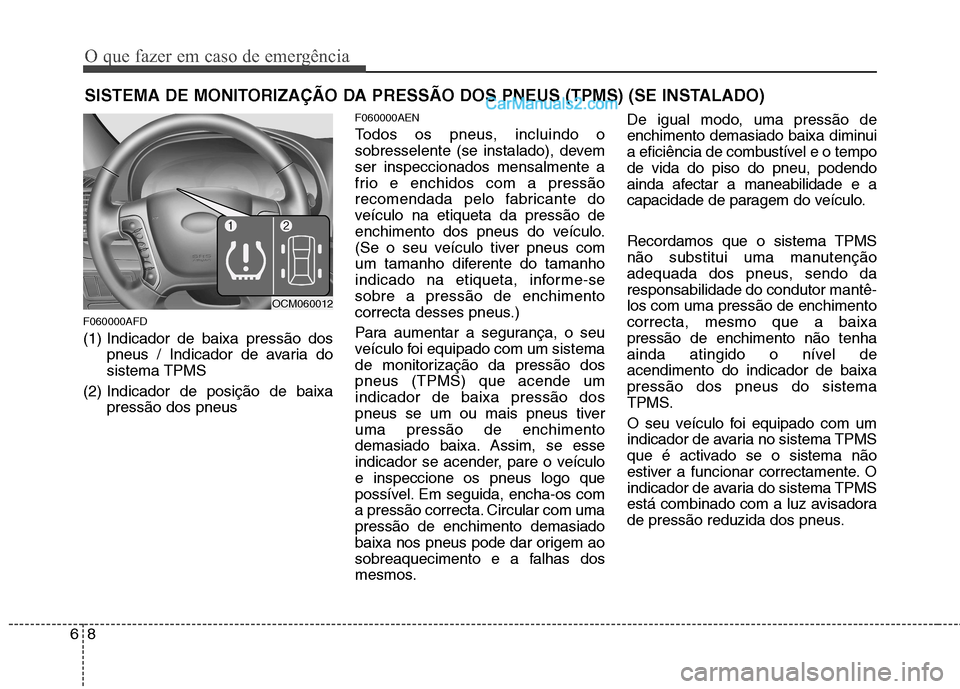

SISTEMA DE MONITORIZAÇÃO DA PRESSÃO DOS PNEUS (TPMS) (SE INSTALADO)
F060000AFD
(1) Indicador de baixa pressão dos pneus / Indicador de avaria do sistema TPMS
(2) Indicador de posição de baixa pressão dos pneus F060000AEN
Todos os pneus, incluindo o
sobresselente (se instalado), devemser inspeccionados mensalmente a
frio e enchidos com a pressão
recomendada pelo fabricante do
veículo na etiqueta da pressão de
enchimento dos pneus do veículo.
(Se o seu veículo tiver pneus com
um tamanho diferente do tamanho
indicado na etiqueta, informe-sesobre a pressão de enchimento
correcta desses pneus.)
Para aumentar a segurança, o seu
veículo foi equipado com um sistema
de monitorização da pressão dospneus (TPMS) que acende umindicador de baixa pressão dos
pneus se um ou mais pneus tiveruma pressão de enchimento
demasiado baixa. Assim, se esse
indicador se acender, pare o veículoe inspeccione os pneus logo que
possível. Em seguida, encha-os com
a pressão correcta. Circular com umapressão de enchimento demasiado
baixa nos pneus pode dar origem ao
sobreaquecimento e a falhas dos
mesmos. De igual modo, uma pressão de
enchimento demasiado baixa diminui
a eficiência de combustível e o tempode vida do piso do pneu, podendo
ainda afectar a maneabilidade e a
capacidade de paragem do veículo.
Recordamos que o sistema TPMS
não substitui uma manutenção
adequada dos pneus, sendo daresponsabilidade do condutor mantê-los com uma pressão de enchimentocorrecta, mesmo que a baixapressão de enchimento não tenha
ainda atingido o nível deacendimento do indicador de baixapressão dos pneus do sistema
TPMS.
O seu veículo foi equipado com um
indicador de avaria no sistema TPMS
que é activado se o sistema não
estiver a funcionar correctamente. O
indicador de avaria do sistema TPMS
está combinado com a luz avisadora
de pressão reduzida dos pneus.
OCM060012

69
O que fazer em caso de emergência

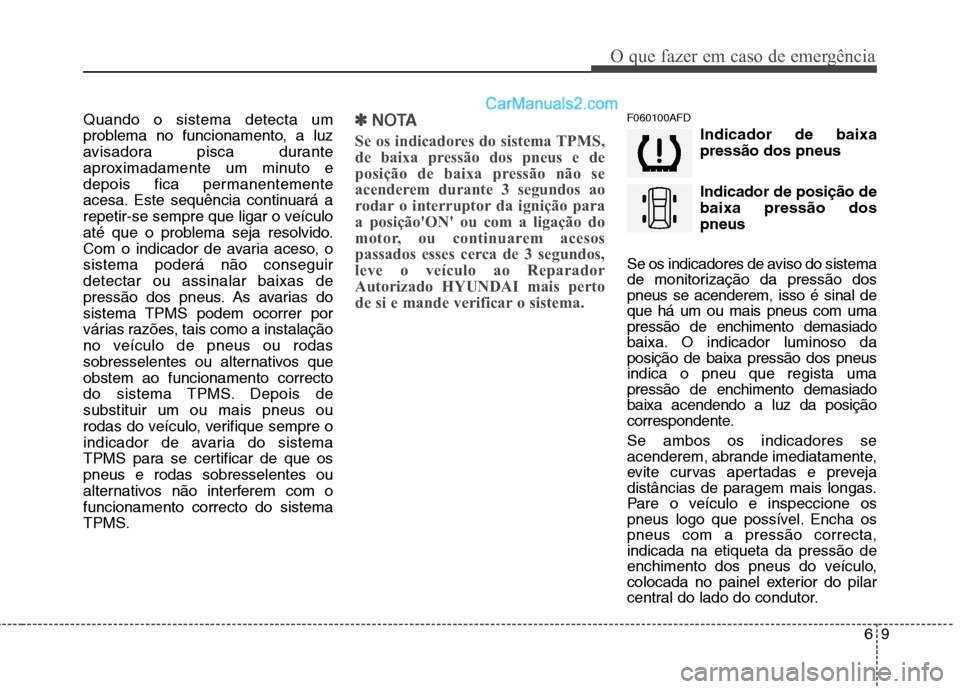

Quando o sistema detecta um
problema no funcionamento, a luz
avisadora pisca durante
aproximadamente um minuto e
depois fica permanentemente
acesa. Este sequência continuará a
repetir-se sempre que ligar o veículo
até que o problema seja resolvido.
Com o indicador de avaria aceso, osistema poderá não conseguirdetectar ou assinalar baixas de
pressão dos pneus. As avarias do
sistema TPMS podem ocorrer por
várias razões, tais como a instalação
no veículo de pneus ou rodas
sobresselentes ou alternativos queobstem ao funcionamento correcto
do sistema TPMS. Depois desubstituir um ou mais pneus ou
rodas do veículo, verifique sempre o
indicador de avaria do sistema
TPMS para se certificar de que ospneus e rodas sobresselentes ou
alternativos não interferem com ofuncionamento correcto do sistema
TPMS.✽✽NOTA
Se os indicadores do sistema TPMS,
de baixa pressão dos pneus e de
posição de baixa pressão não se
acenderem durante 3 segundos ao
rodar o interruptor da ignição para
a posição'ON' ou com a ligação do
motor, ou continuarem acesos
passados esses cerca de 3 segundos,
leve o veículo ao Reparador
Autorizado HYUNDAI mais perto
de si e mande verificar o sistema.F060100AFD Indicador de baixa pressão dos pneus Indicador de posição de baixa pressão dospneus
Se os indicadores de aviso do sistema
de monitorização da pressão dospneus se acenderem, isso é sinal deque há um ou mais pneus com umapressão de enchimento demasiado
baixa. O indicador luminoso daposição de baixa pressão dos pneusindica o pneu que regista umapressão de enchimento demasiadobaixa acendendo a luz da posição
correspondente. Se ambos os indicadores se
acenderem, abrande imediatamente,
evite curvas apertadas e preveja
distâncias de paragem mais longas.
Pare o veículo e inspeccione os
pneus logo que possível. Encha ospneus com a pressão correcta,indicada na etiqueta da pressão de
enchimento dos pneus do veículo,
colocada no painel exterior do pilar
central do lado do condutor.

O que fazer em caso de emergência
10
6

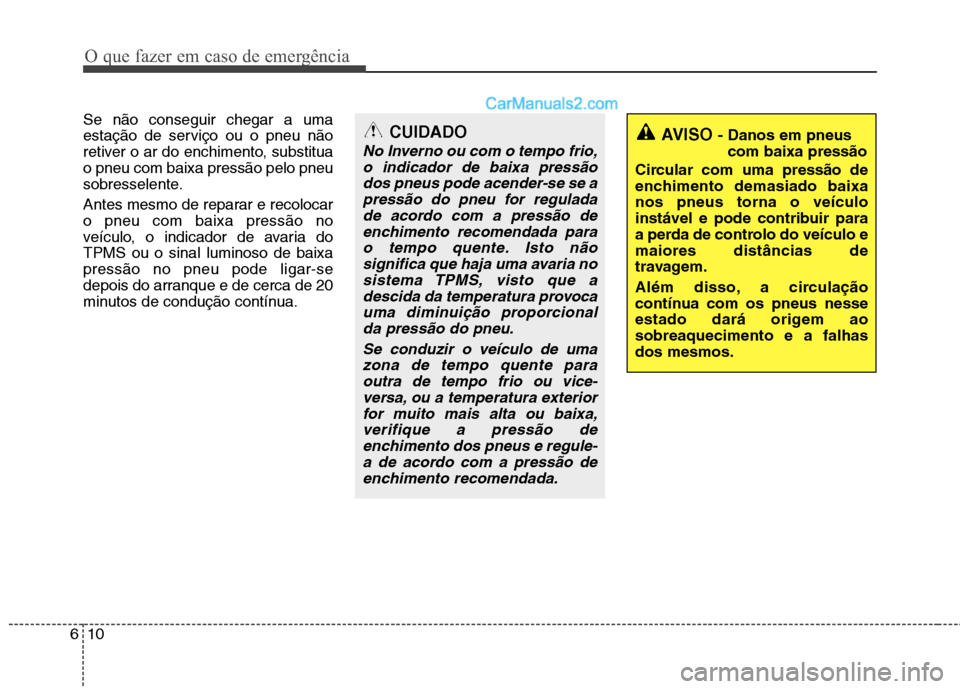

Se não conseguir chegar a uma
estação de serviço ou o pneu não
retiver o ar do enchimento, substituao pneu com baixa pressão pelo pneu
sobresselente.
Antes mesmo de reparar e recolocar o pneu com baixa pressão no
veículo, o indicador de avaria doTPMS ou o sinal luminoso de baixapressão no pneu pode ligar-se
depois do arranque e de cerca de 20
minutos de condução contínua.
AVISO - Danos em pneus
com baixa pressão
Circular com uma pressão de
enchimento demasiado baixanos pneus torna o veículo
instável e pode contribuir para
a perda de controlo do veículo emaiores distâncias de
travagem.
Além disso, a circulação
contínua com os pneus nesse
estado dará origem aosobreaquecimento e a falhasdos mesmos.CUIDADO
No Inverno ou com o tempo frio, o indicador de baixa pressãodos pneus pode acender-se se a pressão do pneu for reguladade acordo com a pressão deenchimento recomendada para o tempo quente. Isto nãosignifica que haja uma avaria nosistema TPMS, visto que adescida da temperatura provoca uma diminuição proporcionalda pressão do pneu.
Se conduzir o veículo de umazona de tempo quente paraoutra de tempo frio ou vice- versa, ou a temperatura exteriorfor muito mais alta ou baixa,verifique a pressão de enchimento dos pneus e regule-a de acordo com a pressão deenchimento recomendada.

611
O que fazer em caso de emergência

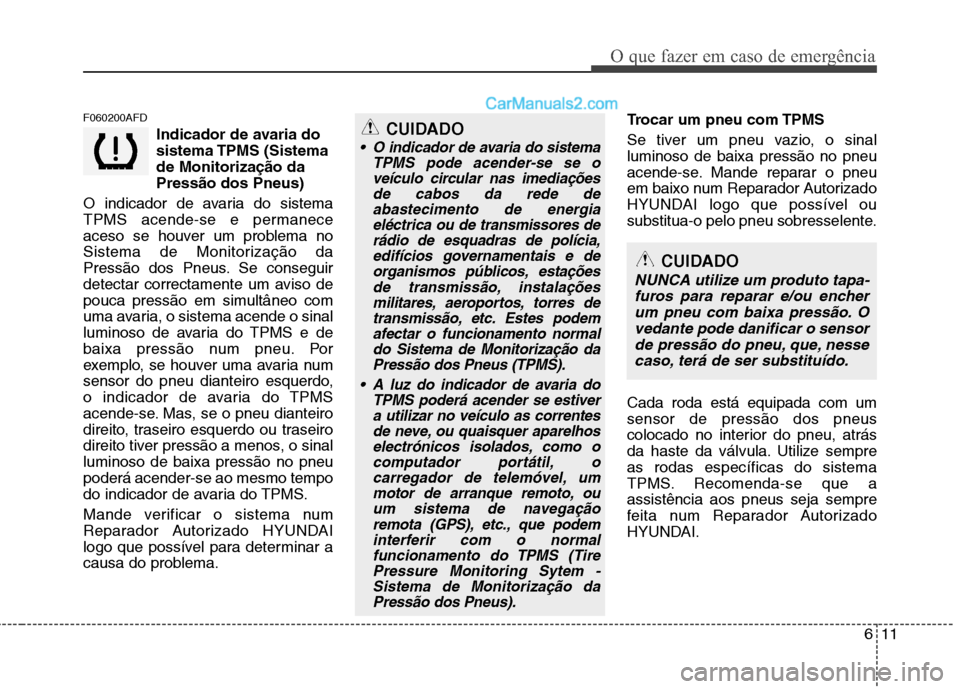

F060200AFDIndicador de avaria do
sistema TPMS (Sistemade Monitorização daPressão dos Pneus)
O indicador de avaria do sistema
TPMS acende-se e permanece
aceso se houver um problema no
Sistema de Monitorização da
Pressão dos Pneus. Se conseguir
detectar correctamente um aviso de
pouca pressão em simultâneo com
uma avaria, o sistema acende o sinal
luminoso de avaria do TPMS e de
baixa pressão num pneu. Por
exemplo, se houver uma avaria num
sensor do pneu dianteiro esquerdo,
o indicador de avaria do TPMS
acende-se. Mas, se o pneu dianteiro
direito, traseiro esquerdo ou traseiro
direito tiver pressão a menos, o sinalluminoso de baixa pressão no pneupoderá acender-se ao mesmo tempo
do indicador de avaria do TPMS.
Mande verificar o sistema num
Reparador Autorizado HYUNDAI
logo que possível para determinar a
causa do problema. Trocar um pneu com TPMS
Se tiver um pneu vazio, o sinal luminoso de baixa pressão no pneu
acende-se. Mande reparar o pneu
em baixo num Reparador Autorizado
HYUNDAI logo que possível ou
substitua-o pelo pneu sobresselente. Cada roda está equipada com um sensor de pressão dos pneus
colocado no interior do pneu, atrás
da haste da válvula. Utilize sempreas rodas específicas do sistema
TPMS. Recomenda-se que aassistência aos pneus seja sempre
feita num Reparador Autorizado
HYUNDAI.CUIDADO
O indicador de avaria do sistema
TPMS pode acender-se se oveículo circular nas imediaçõesde cabos da rede de abastecimento de energiaeléctrica ou de transmissores de rádio de esquadras de polícia,edifícios governamentais e de organismos públicos, estaçõesde transmissão, instalações militares, aeroportos, torres detransmissão, etc. Estes podem afectar o funcionamento normaldo Sistema de Monitorização daPressão dos Pneus (TPMS).
A luz do indicador de avaria do TPMS poderá acender se estivera utilizar no veículo as correntes de neve, ou quaisquer aparelhoselectrónicos isolados, como o computador portátil, ocarregador de telemóvel, um motor de arranque remoto, ouum sistema de navegação remota (GPS), etc., que podeminterferir com o normal funcionamento do TPMS (TirePressure Monitoring Sytem -Sistema de Monitorização da Pressão dos Pneus).
CUIDADO
NUNCA utilize um produto tapa-
furos para reparar e/ou encherum pneu com baixa pressão. O vedante pode danificar o sensorde pressão do pneu, que, nessecaso, terá de ser substituído.

O que fazer em caso de emergência
12
6

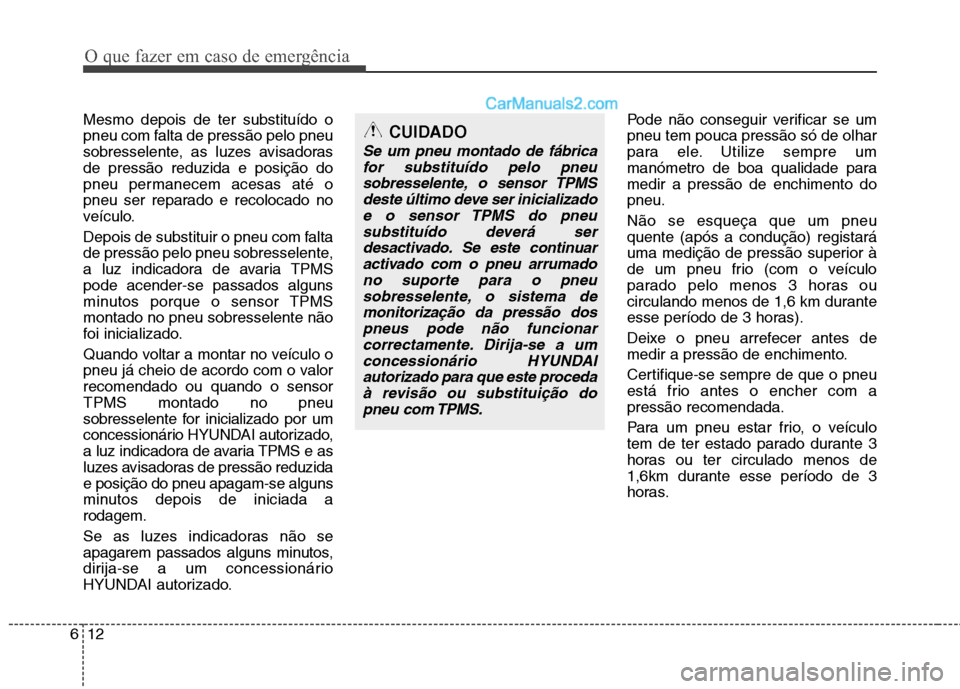

Mesmo depois de ter substituído o
pneu com falta de pressão pelo pneu
sobresselente, as luzes avisadorasde pressão reduzida e posição do
pneu permanecem acesas até o
pneu ser reparado e recolocado no
veículo.
Depois de substituir o pneu com falta
de pressão pelo pneu sobresselente,
a luz indicadora de avaria TPMSpode acender-se passados alguns
minutos porque o sensor TPMSmontado no pneu sobresselente não
foi inicializado.
Quando voltar a montar no veículo o
pneu já cheio de acordo com o valorrecomendado ou quando o sensor
TPMS montado no pneu
sobresselente for inicializado por um
concessionário HYUNDAI autorizado,
a luz indicadora de avaria TPMS e as
luzes avisadoras de pressão reduzidae posição do pneu apagam-se alguns
minutos depois de iniciada arodagem.
Se as luzes indicadoras não se
apagarem passados alguns minutos,
dirija-se a um c oncessionário
HYUNDAI autorizado. Pode não conseguir verificar se umpneu tem pouca pressão só de olhar
para ele. Utilize sempre um
manómetro de boa qualidade paramedir a pressão de enchimento dopneu. Não se esqueça que um pneu quente (após a condução) registará
uma medição de pressão superior à
de um pneu frio (com o veículo
parado pelo menos 3 horas ou
circulando menos de 1,6 km durante
esse período de 3 horas).
Deixe o pneu arrefecer antes de
medir a pressão de enchimento.
Certifique-se sempre de que o pneu
está frio antes o encher com apressão recomendada.
Para um pneu estar frio, o veículo
tem de ter estado parado durante 3
horas ou ter circulado menos de
1,6km durante esse período de 3
horas.CUIDADO
Se um pneu montado de fábrica
for substituído pelo pneusobresselente, o sensor TPMS deste último deve ser inicializadoe o sensor TPMS do pneusubstituído deverá ser desactivado. Se este continuaractivado com o pneu arrumadono suporte para o pneu sobresselente, o sistema demonitorização da pressão dospneus pode não funcionar correctamente. Dirija-se a umconcessionário HYUNDAIautorizado para que este procedaà revisão ou substituição do pneu com TPMS.

613
O que fazer em caso de emergência

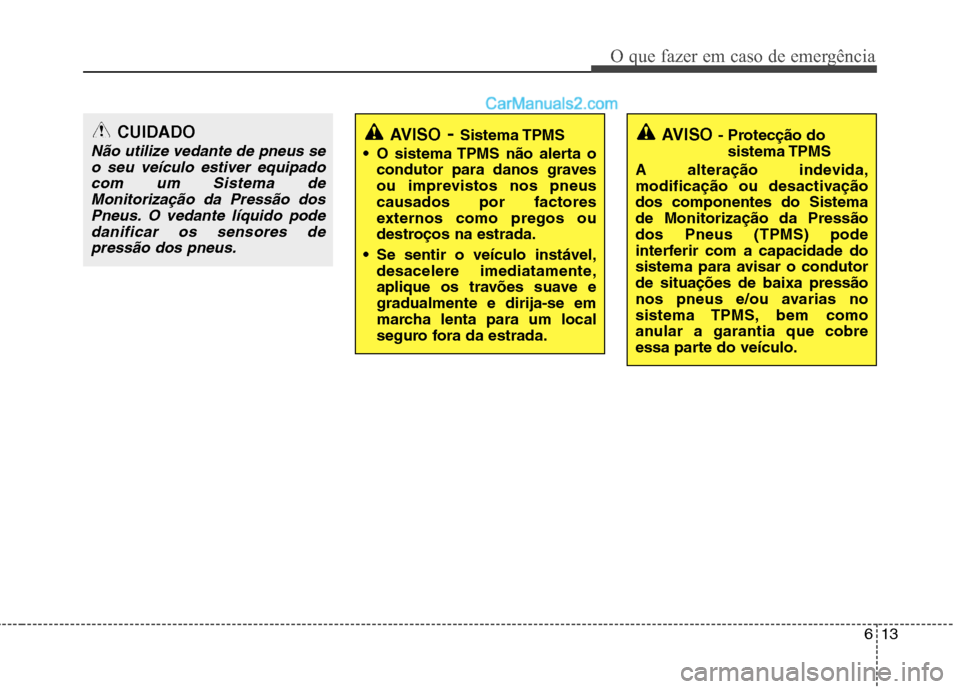

CUIDADO
Não utilize vedante de pneus seo seu veículo estiver equipadocom um Sistema de Monitorização da Pressão dosPneus. O vedante líquido podedanificar os sensores de pressão dos pneus.
AVISO - Sistema TPMS
O sistema TPMS não alerta o condutor para danos graves
ou imprevistos nos pneuscausados por factores
externos como pregos ou
destroços na estrada.
Se sentir o veículo instável, desacelere imediatamente,
aplique os travões suave egradualmente e dirija-se em
marcha lenta para um local
seguro fora da estrada.AVISO - Protecção do
sistema TPMS
A alteração indevida,
modificação ou desactivaçãodos componentes do Sistemade Monitorização da Pressãodos Pneus (TPMS) pode
interferir com a capacidade do
sistema para avisar o condutorde situações de baixa pressão
nos pneus e/ou avarias no
sistema TPMS, bem como
anular a garantia que cobre
essa parte do veículo.

O que fazer em caso de emergência
14
6

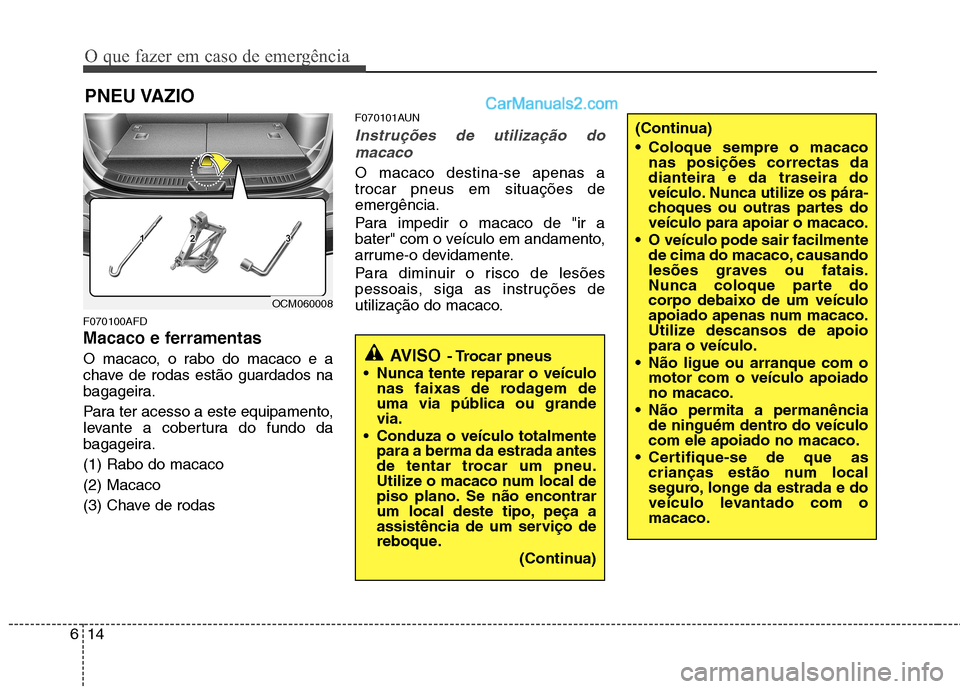

PNEU VAZIO
F070100AFD
Macaco e ferramentas
O macaco, o rabo do macaco e a
chave de rodas estão guardados na
bagageira.
Para ter acesso a este equipamento,
levante a cobertura do fundo da
bagageira. (1) Rabo do macaco(2) Macaco
(3) Chave de rodas F070101AUN
Instruções de utilização do
macaco
O macaco destina-se apenas a trocar pneus em situações deemergência.
Para impedir o macaco de "ir a
bater" com o veículo em andamento,
arrume-o devidamente.
Para diminuir o risco de lesões
pessoais, siga as instruções de
utilização do macaco.
AVISO - Trocar pneus
Nunca tente reparar o veículo
nas faixas de rodagem de
uma via pública ou grandevia.
Conduza o veículo totalmentepara a berma da estrada antes
de tentar trocar um pneu.
Utilize o macaco num local de
piso plano. Se não encontrar
um local deste tipo, peça a
assistência de um serviço de
reboque.
(Continua)
(Continua)
Coloque sempre o macaconas posições correctas da dianteira e da traseira do
veículo. Nunca utilize os pára-
choques ou outras partes doveículo para apoiar o macaco.
O veículo pode sair facilmente de cima do macaco, causando
lesões graves ou fatais.
Nunca coloque parte docorpo debaixo de um veículo
apoiado apenas num macaco.
Utilize descansos de apoiopara o veículo.
Não ligue ou arranque com o motor com o veículo apoiadono macaco.
Não permita a permanência de ninguém dentro do veículocom ele apoiado no macaco.
Certifique-se de que as crianças estão num local
seguro, longe da estrada e do
veículo levantado com omacaco.
OCM060008

615
O que fazer em caso de emergência

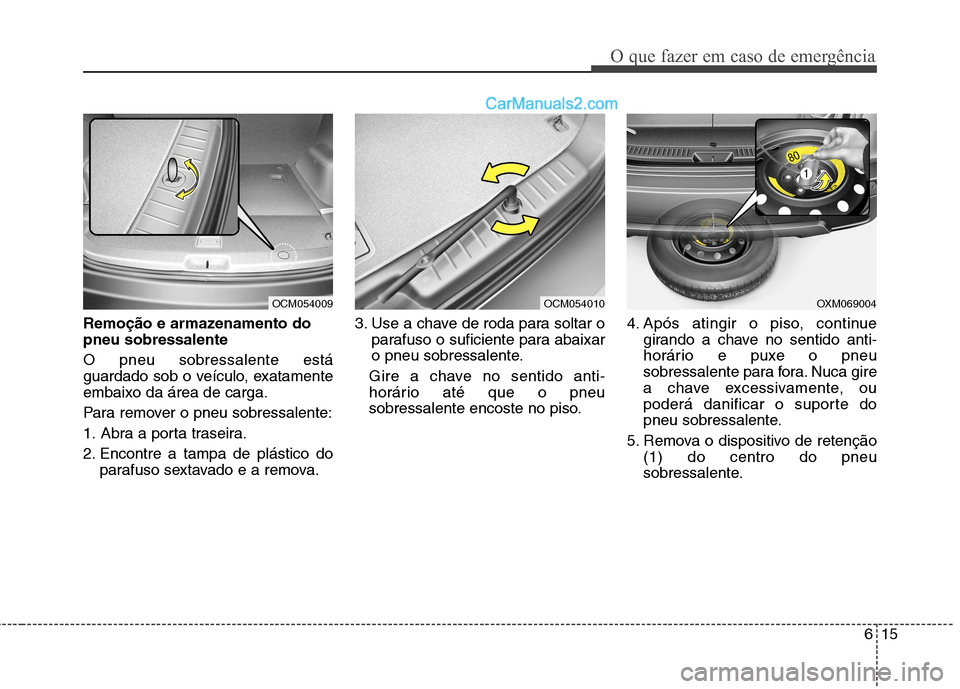

Remoção e armazenamento do pneu sobressalente O pneu sobressalente está
guardado sob o veículo, exatamenteembaixo da área de carga.
Para remover o pneu sobressalente:
1. Abra a porta traseira.
2. Encontre a tampa de plástico doparafuso sextavado e a remova. 3. Use a chave de roda para soltar o
parafuso o suficiente para abaixar
o pneu sobressalente.
Gire a chave no sentido anti-
horário até que o pneu
sobressalente encoste no piso. 4. Após atingir o piso, continue
girando a chave no sentido anti-
horário e puxe o pneu
sobressalente para fora. Nuca gire
a chave excessivamente, ou
poderá danificar o suporte do
pneu sobressalente.
5. Remova o dispositivo de retenção (1) do centro do pneu
sobressalente.
OCM054009OCM054010OXM069004

O que fazer em caso de emergência
16
6

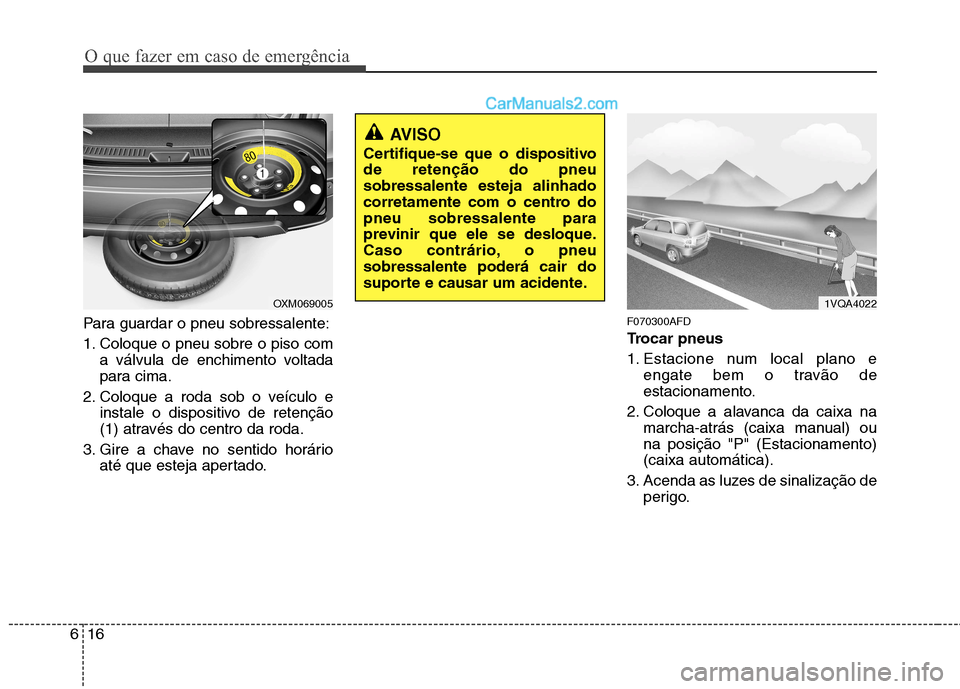

Para guardar o pneu sobressalente:
1. Coloque o pneu sobre o piso com
a válvula de enchimento voltada
para cima.
2. Coloque a roda sob o veículo e instale o dispositivo de retenção
(1) através do centro da roda.
3. Gire a chave no sentido horário até que esteja apertado. F070300AFD
Trocar pneus
1. Estacione num local plano e
engate bem o travão de
estacionamento.
2. Coloque a alavanca da caixa na marcha-atrás (caixa manual) ouna posição "P" (Estacionamento)(caixa automática).
3. Acenda as luzes de sinalização de perigo.
OXM069005
AVISO
Certifique-se que o dispositivo de retenção do pneusobressalente esteja alinhado
corretamente com o centro dopneu sobressalente para
previnir que ele se desloque.
Caso contrário, o pneusobressalente poderá cair do
suporte e causar um acidente.
1VQA4022

617
O que fazer em caso de emergência

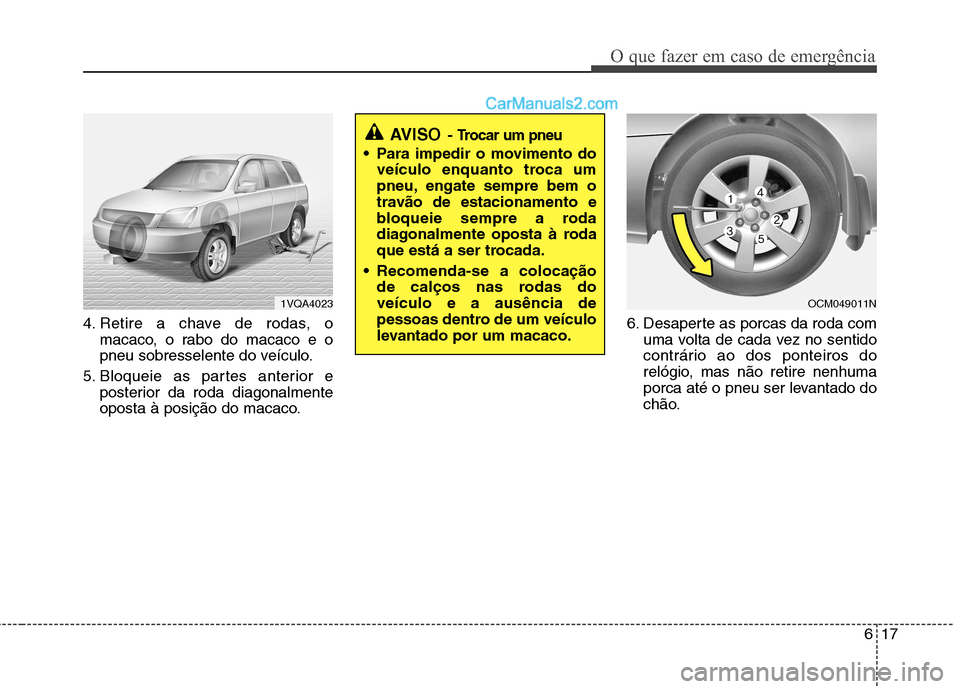

4. Retire a chave de rodas, omacaco, o rabo do macaco e o
pneu sobresselente do veículo.
5. Bloqueie as partes anterior e posterior da roda diagonalmente
oposta à posição do macaco. 6. Desaperte as porcas da roda com
uma volta de cada vez no sentido
contrário ao dos ponteiros do
relógio, mas não retire nenhuma
porca até o pneu ser levantado do
chão.
AVISO - Trocar um pneu
Para impedir o movimento do
veículo enquanto troca um
pneu, engate sempre bem o
travão de estacionamento e
bloqueie sempre a roda
diagonalmente oposta à roda
que está a ser trocada.
Recomenda-se a colocação de calços nas rodas doveículo e a ausência de
pessoas dentro de um veículo
levantado por um macaco.
1VQA4023OCM049011N
