Hyundai Santa Fe 2011 Manual do proprietário (in Portuguese)

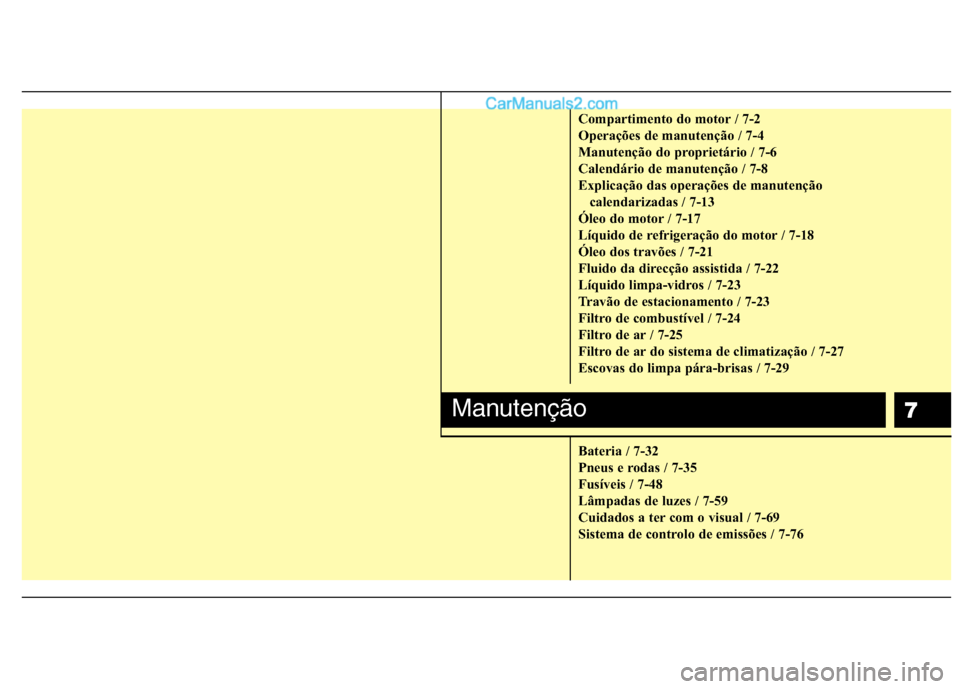

7
Compartimento do motor / 7-2
Operações de manutenção / 7-4
Manutenção do proprietário / 7-6
Calendário de manutenção / 7-8
Explicação das operações de manutenção calendarizadas / 7-13
Óleo do motor / 7-17
Líquido de refrigeração do motor / 7-18
Óleo dos travões / 7-21
Fluido da direcção assistida / 7-22
Líquido limpa-vidros / 7-23
Travão de estacionamento / 7-23
Filtro de combustível / 7-24
Filtro de ar / 7-25
Filtro de ar do sistema de climatização / 7-27
Escovas do limpa pára-brisas / 7-29
Bateria / 7-32
Pneus e rodas / 7-35
Fusíveis / 7-48
Lâmpadas de luzes / 7-59
Cuidados a ter com o visual / 7-69
Sistema de controlo de emissões / 7-76
Manutenção

Manutenção
2
7

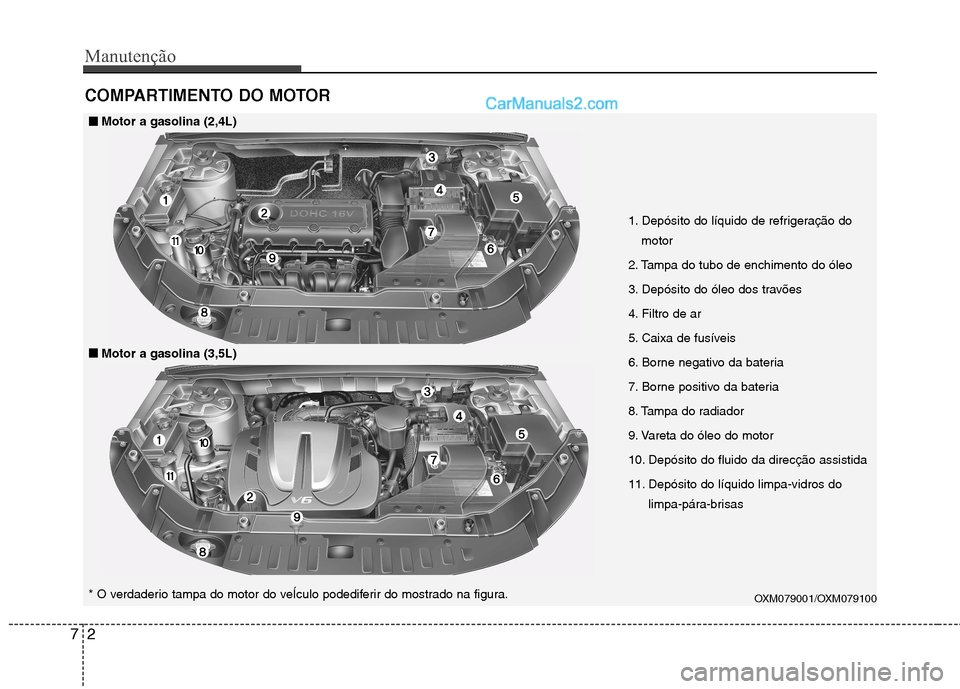

COMPARTIMENTO DO MOTOR
1. Depósito do líquido de refrigeração do
motor
2. Tampa do tubo de enchimento do óleo
3. Depósito do óleo dos travões
4. Filtro de ar
5. Caixa de fusíveis
6. Borne negativo da bateria
7. Borne positivo da bateria
8. Tampa do radiador
9. Vareta do óleo do motor
10. Depósito do fluido da direcção assistida
11. Depósito do líquido limpa-vidros do limpa-pára-brisas
OXM079001/OXM079100
■■Motor a gasolina (2,4L)
■
■ Motor a gasolina (3,5L)
* O verdaderio tampa do motor do veÍculo podediferir do mostrado na figura.

73
Manutenção

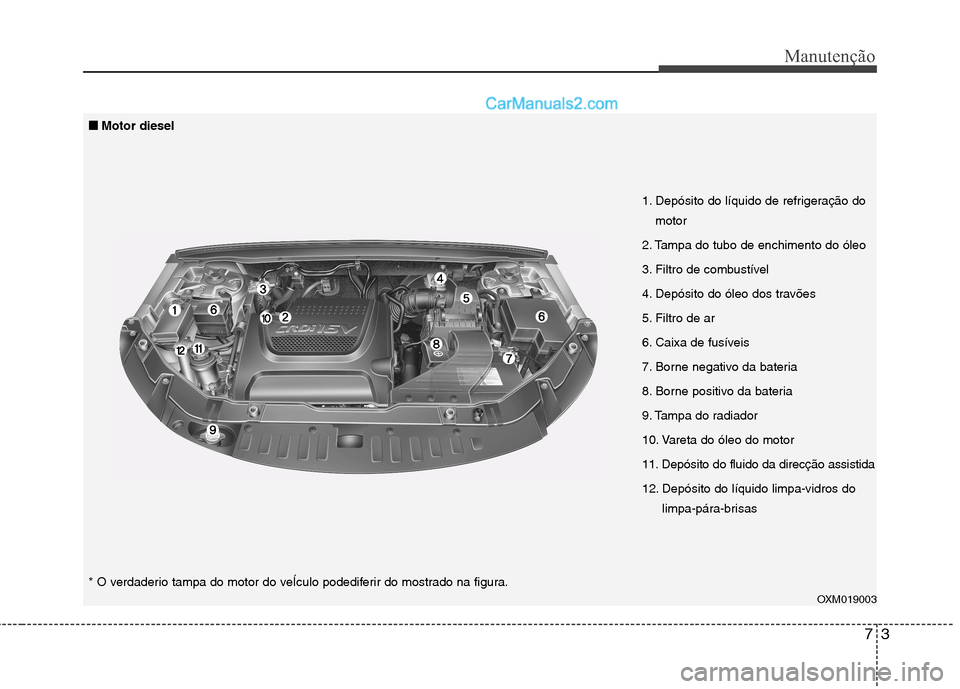

OXM019003
1. Depósito do líquido de refrigeração do
motor
2. Tampa do tubo de enchimento do óleo
3. Filtro de combustível
4. Depósito do óleo dos travões
5. Filtro de ar
6. Caixa de fusíveis
7. Borne negativo da bateria
8. Borne positivo da bateria
9. Tampa do radiador
10. Vareta do óleo do motor
11. Depósito do fluido da direcção assistida
12. Depósito do líquido limpa-vidros do limpa-pára-brisas
* O verdaderio tampa do motor do veÍculo podediferir do mostrado na figura.
■■Motor diesel

Manutenção
4
7

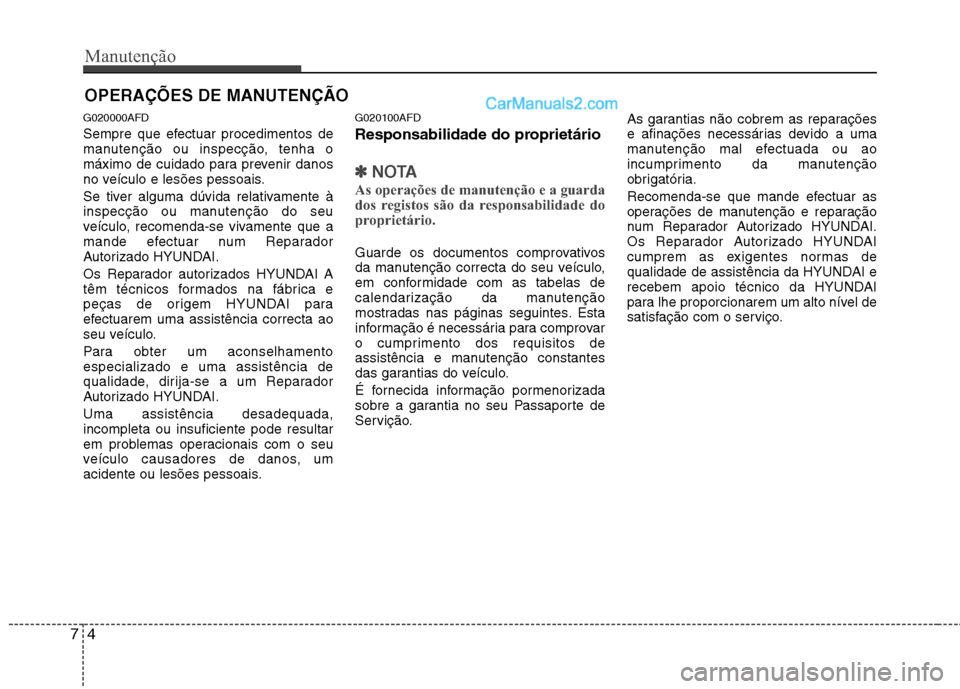

OPERAÇÕES DE MANUTENÇÃO
G020000AFD
Sempre que efectuar procedimentos de
manutenção ou inspecção, tenha o
máximo de cuidado para prevenir danos
no veículo e lesões pessoais.
Se tiver alguma dúvida relativamente à
inspecção ou manutenção do seu
veículo, recomenda-se vivamente que a
mande efectuar num Reparador
Autorizado HYUNDAI.
Os Reparador autorizados HYUNDAI A
têm técnicos formados na fábrica e
peças de origem HYUNDAI para
efectuarem uma assistência correcta ao
seu veículo.
Para obter um aconselhamento especializado e uma assistência de
qualidade, dirija-se a um Reparador
Autorizado HYUNDAI. Uma assistência desadequada, incompleta ou insuficiente pode resultar
em problemas operacionais com o seu
veículo causadores de danos, um
acidente ou lesões pessoais. G020100AFD
Responsabilidade do proprietário
✽✽
NOTA
As operações de manutenção e a guarda
dos registos são da responsabilidade do
proprietário.
Guarde os documentos comprovativos
da manutenção correcta do seu veículo,
em conformidade com as tabelas de
calendarização da manutenção
mostradas nas páginas seguintes. Esta
informação é necessária para comprovar
o cumprimento dos requisitos de
assistência e manutenção constantes
das garantias do veículo.
É fornecida informação pormenorizada
sobre a garantia no seu Passaporte de
Servição. As garantias não cobrem as reparações
e afinações necessárias devido a uma
manutenção mal efectuada ou ao
incumprimento da manutenção
obrigatória.
Recomenda-se que mande efectuar as
operações de manutenção e reparação
num Reparador Autorizado HYUNDAI.
Os Reparador Autorizado HYUNDAI
cumprem as exigentes normas de
qualidade de assistência da HYUNDAI e
recebem apoio técnico da HYUNDAI
para lhe proporcionarem um alto nível de
satisfação com o serviço.

75
Manutenção

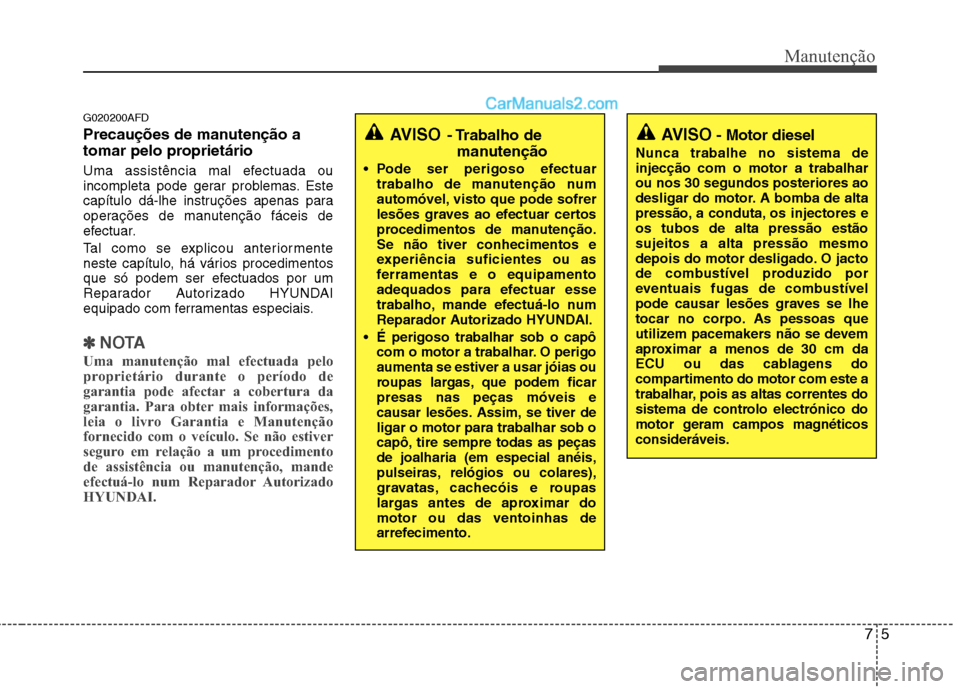

G020200AFD
Precauções de manutenção a
tomar pelo proprietário
Uma assistência mal efectuada ou
incompleta pode gerar problemas. Este
capítulo dá-lhe instruções apenas para
operações de manutenção fáceis de
efectuar.
Tal como se explicou anteriormente
neste capítulo, há vários procedimentos
que só podem ser efectuados por um
Reparador Autorizado HYUNDAI
equipado com ferramentas especiais.
✽✽NOTA
Uma manutenção mal efectuada pelo
proprietário durante o período de
garantia pode afectar a cobertura da
garantia. Para obter mais informações,
leia o livro Garantia e Manutenção
fornecido com o veículo. Se não estiver
seguro em relação a um procedimento
de assistência ou manutenção, mande
efectuá-lo num Reparador Autorizado
HYUNDAI.
AVISO - Trabalho de
manutenção
Pode ser perigoso efectuar trabalho de manutenção num
automóvel, visto que pode sofrer
lesões graves ao efectuar certos
procedimentos de manutenção.Se não tiver conhecimentos e
experiência suficientes ou as
ferramentas e o equipamento
adequados para efectuar esse
trabalho, mande efectuá-lo num
Reparador Autorizado HYUNDAI.
É perigoso trabalhar sob o capô com o motor a trabalhar. O perigoaumenta se estiver a usar jóias ou
roupas largas, que podem ficarpresas nas peças móveis e
causar lesões. Assim, se tiver deligar o motor para trabalhar sob o
capô, tire sempre todas as peçasde joalharia (em especial anéis,
pulseiras, relógios ou colares),
gravatas, cachecóis e roupas
largas antes de aproximar domotor ou das ventoinhas de
arrefecimento.AVISO - Motor diesel
Nunca trabalhe no sistema de injecção com o motor a trabalharou nos 30 segundos posteriores ao
desligar do motor. A bomba de alta
pressão, a conduta, os injectores eos tubos de alta pressão estãosujeitos a alta pressão mesmo
depois do motor desligado. O jacto
de combustível produzido por
eventuais fugas de combustível
pode causar lesões graves se lhe
tocar no corpo. As pessoas que
utilizem pacemakers não se devem
aproximar a menos de 30 cm da
ECU ou das cablagens do
compartimento do motor com este a
trabalhar, pois as altas correntes do
sistema de controlo electrónico do
motor geram campos magnéticosconsideráveis.

Manutenção
6
7

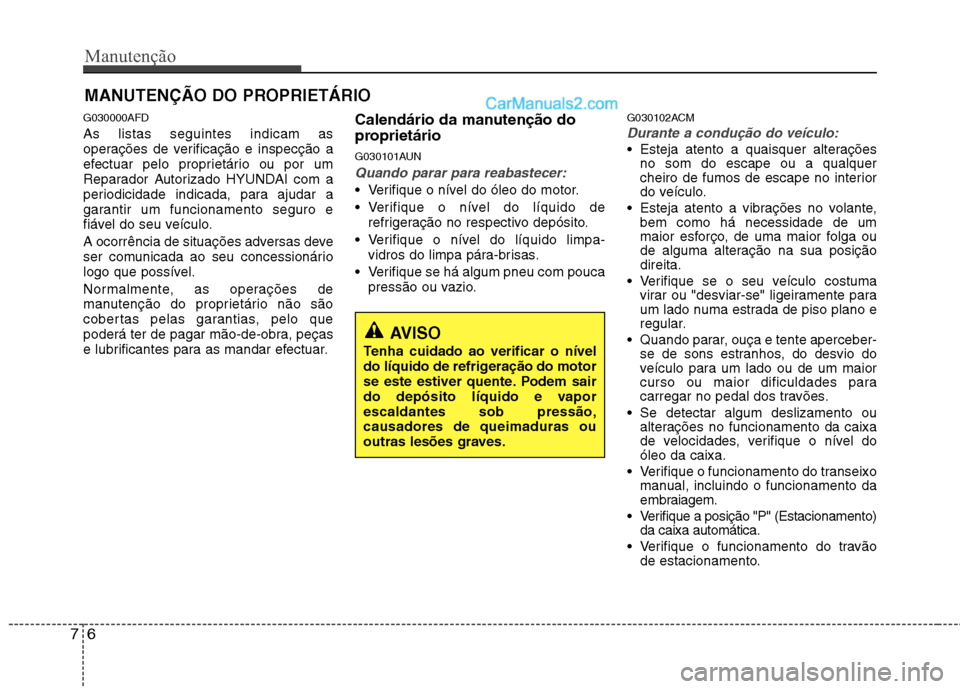

MANUTENÇÃO DO PROPRIETÁRIO
G030000AFD As listas seguintes indicam as
operações de verificação e inspecção a
efectuar pelo proprietário ou por um
Reparador Autorizado HYUNDAI com a
periodicidade indicada, para ajudar a
garantir um funcionamento seguro e
fiável do seu veículo.
A ocorrência de situações adversas deve
ser comunicada ao seu concessionário
logo que possível.
Normalmente, as operações de
manutenção do proprietário não são
cobertas pelas garantias, pelo que
poderá ter de pagar mão-de-obra, peças
e lubrificantes para as mandar efectuar. Calendário da manutenção do
proprietário
G030101AUN
Quando parar para reabastecer:
Verifique o nível do óleo do motor.
Verifique o nível do líquido de
refrigeração no respectivo depósito.
Verifique o nível do líquido limpa- vidros do limpa pára-brisas.
Verifique se há algum pneu com pouca pressão ou vazio. G030102ACM
Durante a condução do veículo:
Esteja atento a quaisquer alterações
no som do escape ou a qualquer
cheiro de fumos de escape no interior
do veículo.
Esteja atento a vibrações no volante, bem como há necessidade de um
maior esforço, de uma maior folga ou
de alguma alteração na sua posiçãodireita.
Verifique se o seu veículo costuma virar ou "desviar-se" ligeiramente para
um lado numa estrada de piso plano e
regular.
Quando parar, ouça e tente aperceber- se de sons estranhos, do desvio do
veículo para um lado ou de um maior
curso ou maior dificuldades para
carregar no pedal dos travões.
Se detectar algum deslizamento ou alterações no funcionamento da caixa
de velocidades, verifique o nível doóleo da caixa.
Verifique o funcionamento do transeixo manual, incluindo o funcionamento da
embraiagem.
Verifique a posição "P" (Estacionamento) da caixa automática.
Verifique o funcionamento do travão de estacionamento.
AVISO
Tenha cuidado ao verificar o nível
do líquido de refrigeração do motor
se este estiver quente. Podem sair
do depósito líquido e vaporescaldantes sob pressão,causadores de queimaduras ou
outras lesões graves.

77
Manutenção

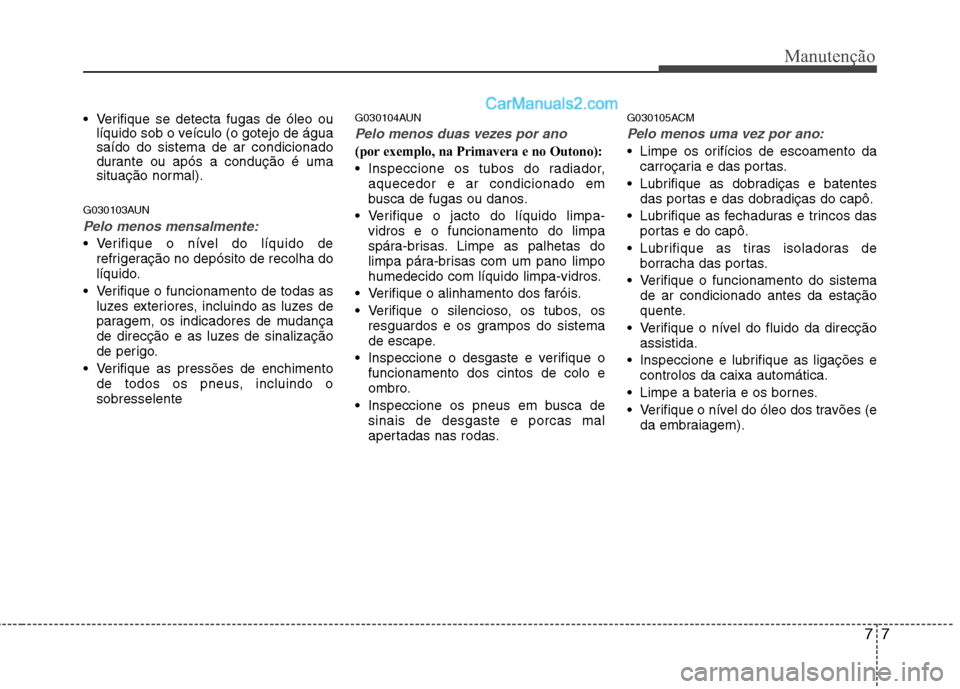

Verifique se detecta fugas de óleo oulíquido sob o veículo (o gotejo de água saído do sistema de ar condicionado
durante ou após a condução é uma
situação normal).
G030103AUN
Pelo menos mensalmente:
Verifique o nível do líquido de refrigeração no depósito de recolha do
líquido.
Verifique o funcionamento de todas as luzes exteriores, incluindo as luzes de
paragem, os indicadores de mudança
de direcção e as luzes de sinalização
de perigo.
Verifique as pressões de enchimento de todos os pneus, incluindo osobresselente G030104AUN
Pelo menos duas vezes por ano
(por exemplo, na Primavera e no Outono):
Inspeccione os tubos do radiador,
aquecedor e ar condicionado em
busca de fugas ou danos.
Verifique o jacto do líquido limpa- vidros e o funcionamento do limpa
spára-brisas. Limpe as palhetas do
limpa pára-brisas com um pano limpo
humedecido com líquido limpa-vidros.
Verifique o alinhamento dos faróis.
Verifique o silencioso, os tubos, os resguardos e os grampos do sistema
de escape.
Inspeccione o desgaste e verifique o funcionamento dos cintos de colo e
ombro.
Inspeccione os pneus em busca de sinais de desgaste e porcas mal
apertadas nas rodas. G030105ACM
Pelo menos uma vez por ano:
Limpe os orifícios de escoamento da
carroçaria e das portas.
Lubrifique as dobradiças e batentes das portas e das dobradiças do capô.
Lubrifique as fechaduras e trincos das portas e do capô.
Lubrifique as tiras isoladoras de borracha das portas.
Verifique o funcionamento do sistema de ar condicionado antes da estação
quente.
Verifique o nível do fluido da direcção assistida.
Inspeccione e lubrifique as ligações e controlos da caixa automática.
Limpe a bateria e os bornes.
Verifique o nível do óleo dos travões (e da embraiagem).

Manutenção
8
7

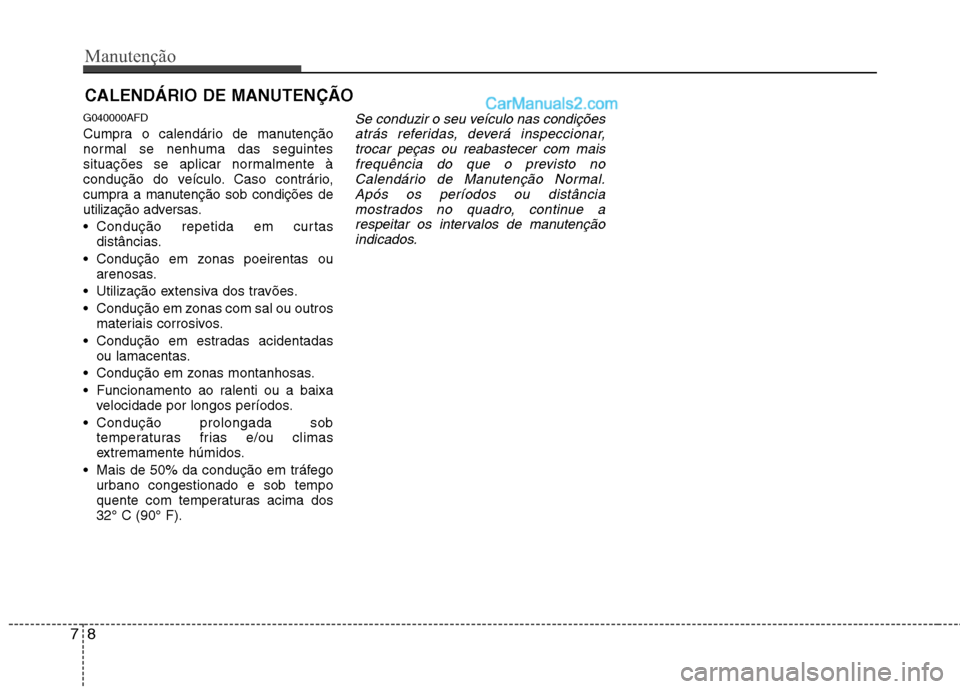

CALENDÁRIO DE MANUTENÇÃO
G040000AFD
Cumpra o calendário de manutenção
normal se nenhuma das seguintes
situações se aplicar normalmente à
condução do veículo. Caso contrário,
cumpra a manutenção sob condições de
utilização adversas.
Condução repetida em curtas distâncias.
Condução em zonas poeirentas ou arenosas.
Utilização extensiva dos travões.
Condução em zonas com sal ou outros materiais corrosivos.
Condução em estradas acidentadas ou lamacentas.
Condução em zonas montanhosas.
Funcionamento ao ralenti ou a baixa velocidade por longos períodos.
Condução prolongada sob temperaturas frias e/ou climas
extremamente húmidos.
Mais de 50% da condução em tráfego urbano congestionado e sob tempo
quente com temperaturas acima dos32° C (90° F).
Se conduzir o seu veículo nas condições
atrás referidas, deverá inspeccionar,trocar peças ou reabastecer com maisfrequência do que o previsto no
Calendário de Manutenção Normal.Após os períodos ou distânciamostrados no quadro, continue a
respeitar os intervalos de manutençãoindicados.

79
Manutenção

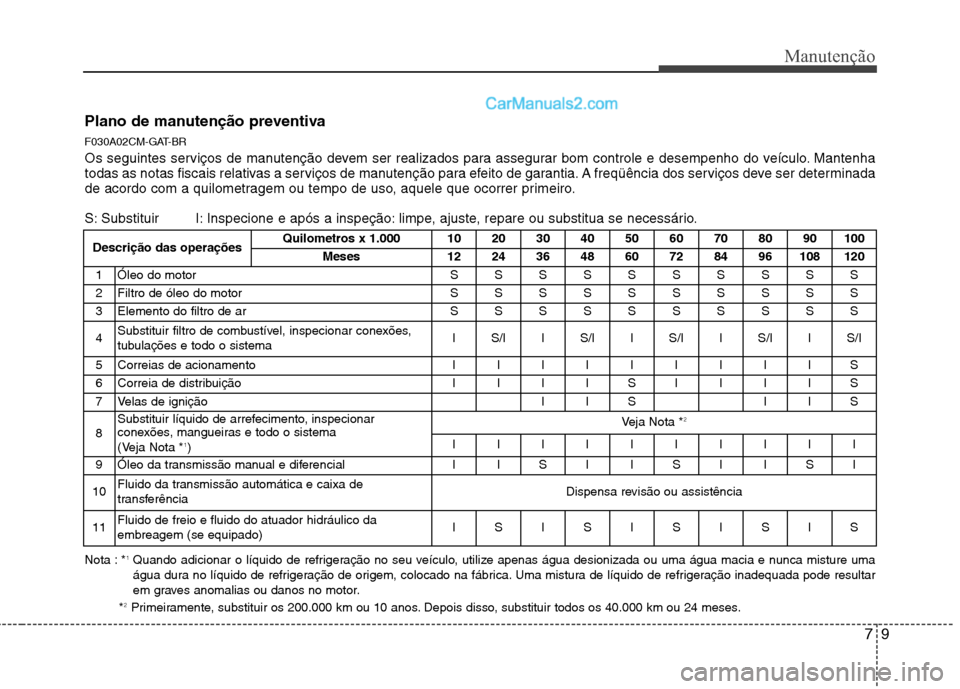

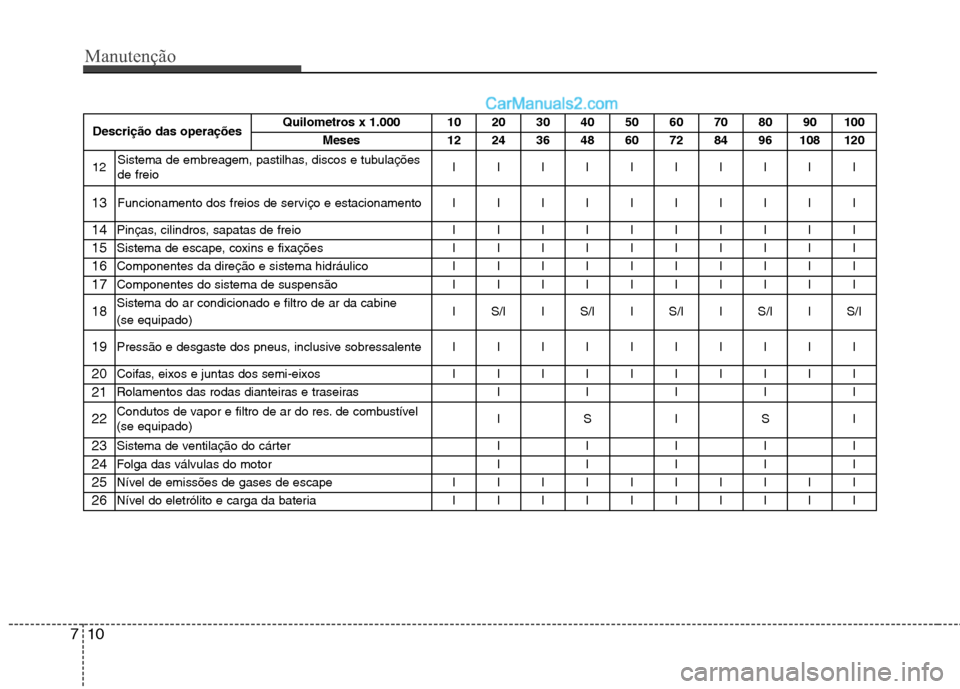

Plano de manutenção preventiva
F030A02CM-GAT-BR
Os seguintes serviços de manutenção devem ser realizados para assegurar bom controle e desempenho do veículo. Mantenha
todas as notas fiscais relativas a serviços de manutenção para efeito de garantia. A freqüência dos serviços deve ser determinada
de acordo com a quilometragem ou tempo de uso, aquele que ocorrer primeiro.
S: Substituir I: Inspecione e após a inspeção: limpe, ajuste, repare ou substitua se necessário.
Descrição das operaçõesQuilometros x 1.000102030405060708090100
Meses1224364860728496108120
1Óleo do motorSSSSSSSSSS
2Filtro de óleo do motorSSSSSSSSSS
3Elemento do filtro de arSSSSSSSSSS
4Substituir filtro de combustível, inspecionar conexões,
tubulações e todo o sistemaIS/IIS/IIS/IIS/IIS/I
5Correias de acionamentoIIIIIIIIIS
6Correia de distribuiçãoIIIISIIIIS
7Velas de igniçãoIISIIS
8Substituir líquido de arrefecimento, inspecionar
conexões, mangueiras e todo o sistema
(Veja Nota * 1
)Veja Nota * 2
IIIIIIIIII
9Óleo da transmissão manual e diferencialIISIISIISI
10Fluido da transmissão automática e caixa de
transferênciaDispensa revisão ou assistência
11Fluido de freio e fluido do atuador hidráulico da embreagem (se equipado)ISISISISIS
Nota : *
1
Quando adicionar o líquido de refrigeração no seu veículo, utilize apenas água desionizada ou uma água macia e nunca misture um a
água dura no líquido de refrigeração de origem, colocado na fábrica. Uma mistura de líquido de refrigeração inadequada pode resu ltar
em graves anomalias ou danos no motor.
* 2
Primeiramente, substituir os 200.000 km ou 10 anos. Depois disso, substituir todos os 40.000 km ou 24 meses.

Manutenção
10
7
Descrição das operaçõesQuilometros x 1.000102030405060708090100
Meses1224364860728496108120
12Sistema de embreagem, pastilhas, discos e tubulações de freioIIIIIIIIII
13Funcionamento dos freios de serviço e estacionamentoIIIIIIIIII
14Pinças, cilindros, sapatas de freioIIIIIIIIII
15Sistema de escape, coxins e fixaçõesIIIIIIIIII
16Componentes da direção e sistema hidráulicoIIIIIIIIII
17Componentes do sistema de suspensãoIIIIIIIIII
18Sistema do ar condicionado e filtro de ar da cabine (se equipado)IS/IIS/IIS/IIS/IIS/I
19Pressão e desgaste dos pneus, inclusive sobressalenteIIIIIIIIII
20Coifas, eixos e juntas dos semi-eixosIIIIIIIIII
21Rolamentos das rodas dianteiras e traseirasIIIII
22Condutos de vapor e filtro de ar do res. de combustível (se equipado)ISISI
23Sistema de ventilação do cárterIIIII
24Folga das válvulas do motorIIIII
25Nível de emissões de gases de escapeIIIIIIIIII
26Nível do eletrólito e carga da bateriaIIIIIIIIII
