Introducción
4 1

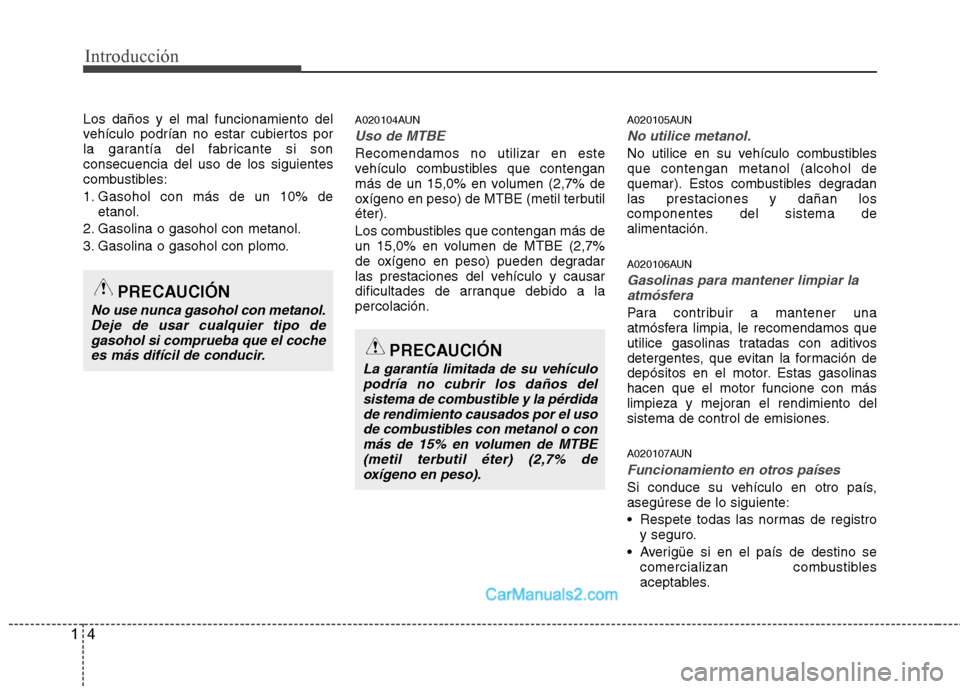

Los daños y el mal funcionamiento del
vehículo podrían no estar cubiertos por
la garantía del fabricante si son
consecuencia del uso de los siguientes
combustibles:
1. Gasohol con más de un 10% de
etanol.
2. Gasolina o gasohol con metanol.
3. Gasolina o gasohol con plomo.A020104AUN
Uso de MTBE
Recomendamos no utilizar en este
vehículo combustibles que contengan
más de un 15,0% en volumen (2,7% de
oxígeno en peso) de MTBE (metil terbutil
éter).
Los combustibles que contengan más de
un 15,0% en volumen de MTBE (2,7%
de oxígeno en peso) pueden degradar
las prestaciones del vehículo y causar
dificultades de arranque debido a la
percolación.
A020105AUN
No utilice metanol.
No utilice en su vehículo combustibles
que contengan metanol (alcohol de
quemar). Estos combustibles degradan
las prestaciones y dañan los
componentes del sistema de
alimentación.
A020106AUN
Gasolinas para mantener limpiar la
atmósfera
Para contribuir a mantener una
atmósfera limpia, le recomendamos que
utilice gasolinas tratadas con aditivos
detergentes, que evitan la formación de
depósitos en el motor. Estas gasolinas
hacen que el motor funcione con más
limpieza y mejoran el rendimiento del
sistema de control de emisiones.
A020107AUN
Funcionamiento en otros países
Si conduce su vehículo en otro país,
asegúrese de lo siguiente:
Respete todas las normas de registro
y seguro.
Averigüe si en el país de destino se
comercializan combustibles
aceptables.
PRECAUCIÓN
La garantía limitada de su vehículo
podría no cubrir los daños del
sistema de combustible y la pérdida
de rendimiento causados por el uso
de combustibles con metanol o con
más de 15% en volumen de MTBE
(metil terbutil éter) (2,7% de
oxígeno en peso).
PRECAUCIÓN
No use nunca gasohol con metanol.
Deje de usar cualquier tipo de
gasohol si comprueba que el coche
es más difícil de conducir.

15
Introducción

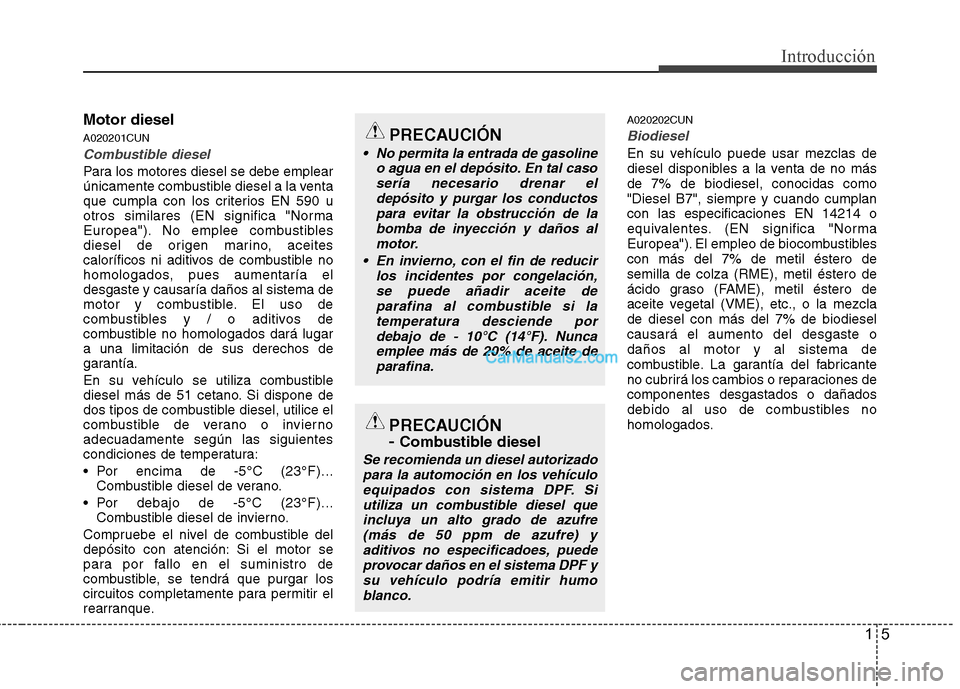

Motor diesel
A020201CUN
Combustible diesel
Para los motores diesel se debe emplear
únicamente combustible diesel a la venta
que cumpla con los criterios EN 590 u
otros similares (EN significa "Norma
Europea"). No emplee combustibles
diesel de origen marino, aceites
caloríficos ni aditivos de combustible no
homologados, pues aumentaría el
desgaste y causaría daños al sistema de
motor y combustible. El uso de
combustibles y / o aditivos de
combustible no homologados dará lugar
a una limitación de sus derechos de
garantía.
En su vehículo se utiliza combustible
diesel más de 51 cetano. Si dispone de
dos tipos de combustible diesel, utilice el
combustible de verano o invierno
adecuadamente según las siguientes
condiciones de temperatura:
Por encima de -5°C (23°F)...
Combustible diesel de verano.
Por debajo de -5°C (23°F)...
Combustible diesel de invierno.
Compruebe el nivel de combustible del
depósito con atención: Si el motor se
para por fallo en el suministro de
combustible, se tendrá que purgar los
circuitos completamente para permitir el
rearranque.
A020202CUN
Biodiesel
En su vehículo puede usar mezclas de
diesel disponibles a la venta de no más
de 7% de biodiesel, conocidas como
"Diesel B7", siempre y cuando cumplan
con las especificaciones EN 14214 o
equivalentes. (EN significa "Norma
Europea"). El empleo de biocombustibles
con más del 7% de metil éstero de
semilla de colza (RME), metil éstero de
ácido graso (FAME), metil éstero de
aceite vegetal (VME), etc., o la mezcla
de diesel con más del 7% de biodiesel
causará el aumento del desgaste o
daños al motor y al sistema de
combustible. La garantía del fabricante
no cubrirá los cambios o reparaciones de
componentes desgastados o dañados
debido al uso de combustibles no
homologados.
PRECAUCIÓN
No permita la entrada de gasoline
o agua en el depósito. En tal caso
sería necesario drenar el
depósito y purgar los conductos
para evitar la obstrucción de la
bomba de inyección y daños al
motor.
En invierno, con el fin de reducir
los incidentes por congelación,
se puede añadir aceite de
parafina al combustible si la
temperatura desciende por
debajo de - 10°C (14°F). Nunca
emplee más de 20% de aceite de
parafina.
PRECAUCIÓN
-
Combustible diesel
Se recomienda un diesel autorizado
para la automoción en los vehículo
equipados con sistema DPF. Si
utiliza un combustible diesel que
incluya un alto grado de azufre
(más de 50 ppm de azufre) y
aditivos no especificadoes, puede
provocar daños en el sistema DPF y
su vehículo podría emitir humo
blanco.

Introducción
6 1

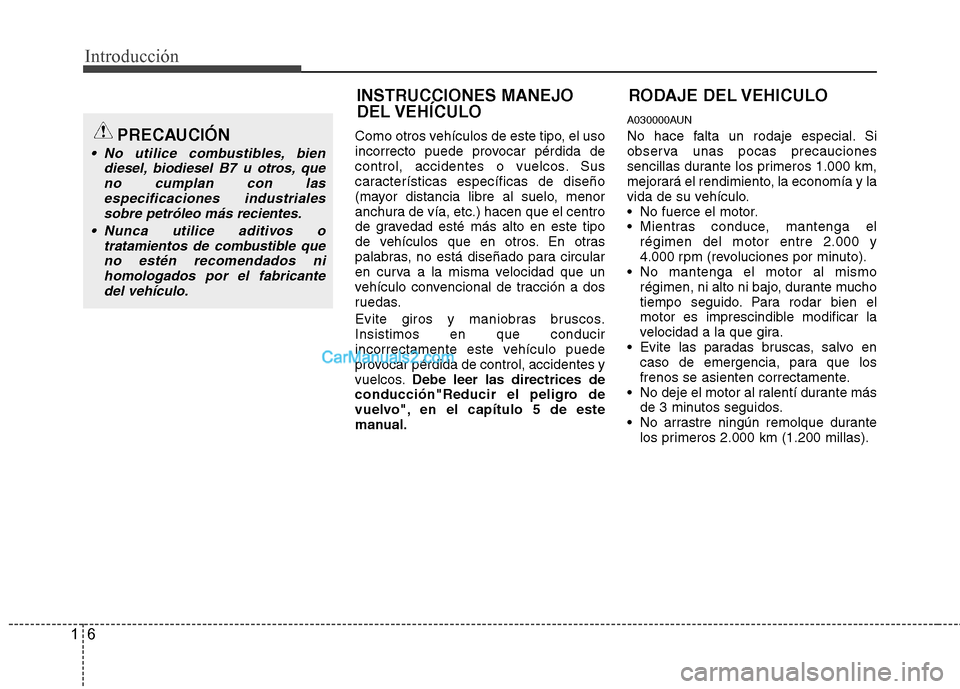

Como otros vehículos de este tipo, el uso
incorrecto puede provocar pérdida de
control, accidentes o vuelcos. Sus
características específicas de diseño
(mayor distancia libre al suelo, menor
anchura de vía, etc.) hacen que el centro
de gravedad esté más alto en este tipo
de vehículos que en otros. En otras
palabras, no está diseñado para circular
en curva a la misma velocidad que un
vehículo convencional de tracción a dos
ruedas.
Evite giros y maniobras bruscos.
Insistimos en que conducir
incorrectamente este vehículo puede
provocar pérdida de control, accidentes y
vuelcos.Debe leer las directrices de
conducción"Reducir el peligro de
vuelvo", en el capítulo 5 de este
manual.
A030000AUN
No hace falta un rodaje especial. Si
observa unas pocas precauciones
sencillas durante los primeros 1.000 km,
mejorará el rendimiento, la economía y la
vida de su vehículo.
No fuerce el motor.
Mientras conduce, mantenga el
régimen del motor entre 2.000 y
4.000 rpm (revoluciones por minuto).
No mantenga el motor al mismo
régimen, ni alto ni bajo, durante mucho
tiempo seguido. Para rodar bien el
motor es imprescindible modificar la
velocidad a la que gira.
Evite las paradas bruscas, salvo en
caso de emergencia, para que los
frenos se asienten correctamente.
No deje el motor al ralentí durante más
de 3 minutos seguidos.
No arrastre ningún remolque durante
los primeros 2.000 km (1.200 millas).
RODAJE DEL VEHICULO
PRECAUCIÓN
No utilice combustibles, bien
diesel, biodiesel B7 u otros, que
no cumplan con las
especificaciones industriales
sobre petróleo más recientes.
Nunca utilice aditivos o
tratamientos de combustible que
no estén recomendados ni
homologados por el fabricante
del vehículo.
INSTRUCCIONES MANEJO
DEL VEHÍCULO

17
Introducción
SÍMBOLOS INDICADORES DEL CUADRO DE INSTRUMENTOS
A050000ACM
*: opcional
❈: Encontrará una descripción detallada
en el capítulo 4, “Cuadro de
instrumentos”.
Aviso de la presión del aceite
del motor
Interruptor de desactivación del
airbag frontal del pasajero*
Aviso de cinturón sin abrochar
Testigo de advertencia de la
abierta de la puerta trasera
Indicador de luces largas
Indicador de luz encendida*
Indicadores de los intermitentes
Indicador de ABS
Luz de aviso del freno de
estacionamiento y del líquido
de frenos
Testigo de advertencia de nivel
de aceite del motor
(Motor Diesel*)
Sistema de aviso de tracción a
las cuatro ruedas*
Indicador del BLOQUEO 4WD*
Indicador de funcionamiento
defectuoso*
Aviso de airbagIndicador de control de crucero
ACTIVADO*
Piloto indicador de reserva de
combustible
Aviso del sistema de carga de
la batería
Indicador de aviso de nivel bajo
de liquido lavaparabrisas* Luz de alarma de puertas abiertas
Luz de advertencia de exceso
de velocidad*
120km/h
Indicador de la bujía de
incandescencia
(sólo motores diésel)
Indicador de filtro de
combustible
(sólo motores diésel)
Indicador de velocidad
de crucero*
Indicador del ESP*
Indicador ESP OFF*Indicador del inmovilizador*
Dispositivo avisador de baja
presión de los neumáticos*
Dispositivo avisador de la
posición de baja presión de los
neumáticos*
Indicador de cambio de la
transmisión manual*
Indicador ECO*
ECO
Indicadores del patrón de
cambios*

2
Disposición del interior / 2-2
Vista del panel de instrumentos / 2-4

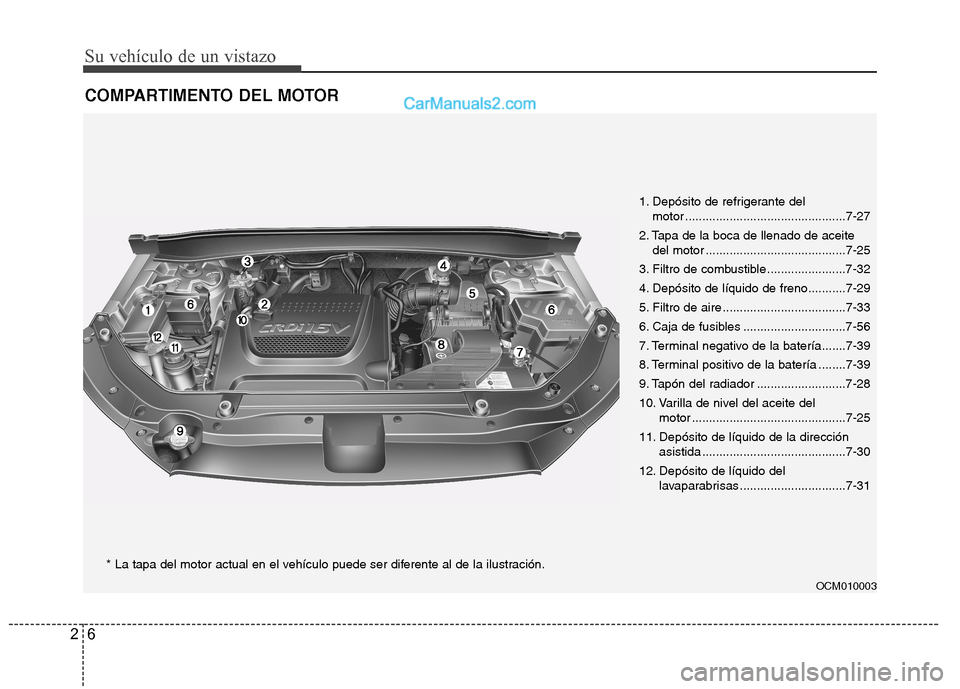

Compartimento del motor / 2-6
Su vehículo de un vistazo

Su vehículo de un vistazo
2 2

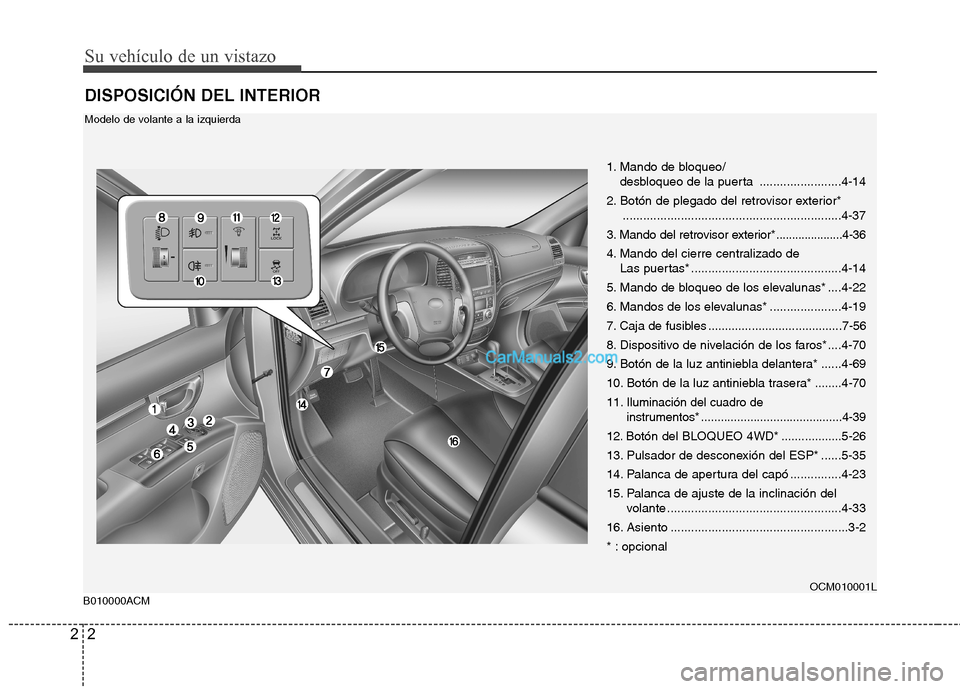

DISPOSICIÓN DEL INTERIOR
B010000ACMOCM010001L
Modelo de volante a la izquierda
1. Mando de bloqueo/
desbloqueo de la puerta ........................4-14
2. Botón de plegado del retrovisor exterior*
................................................................4-37
3. Mando del retrovisor exterior*.....................4-36
4. Mando del cierre centralizado de
Las puertas* ............................................4-14
5. Mando de bloqueo de los elevalunas* ....4-22
6. Mandos de los elevalunas* .....................4-19
7. Caja de fusibles ........................................7-56
8. Dispositivo de nivelación de los faros* ....4-70
9. Botón de la luz antiniebla delantera* ......4-69
10. Botón de la luz antiniebla trasera* ........4-70
11.
Iluminación del cuadro de
instrumentos* ...........................................4-39
12.
Botón del BLOQUEO 4WD*..................5-26
13. Pulsador de desconexión del ESP* ......5-35
14. Palanca de apertura del capó ...............4-23
15. Palanca de ajuste de la inclinación del
volante ...................................................4-33
16. Asiento ....................................................3-2
* : opcional

23
Su vehículo de un vistazo

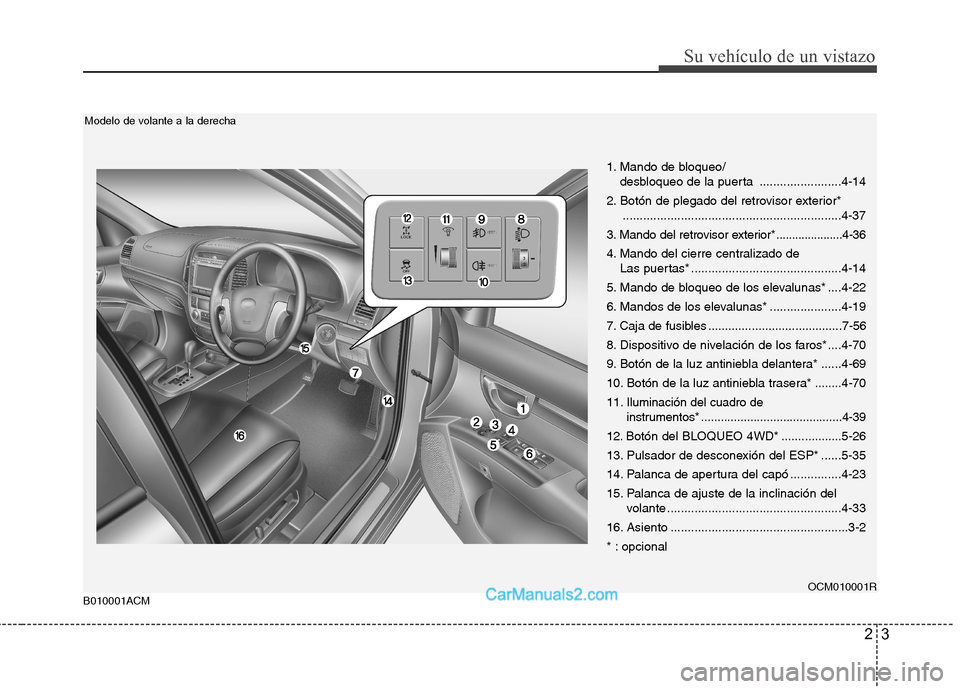

B010001ACMOCM010001R
Modelo de volante a la derecha
1. Mando de bloqueo/
desbloqueo de la puerta ........................4-14
2. Botón de plegado del retrovisor exterior*
................................................................4-37
3. Mando del retrovisor exterior*.....................4-36
4. Mando del cierre centralizado de
Las puertas* ............................................4-14
5. Mando de bloqueo de los elevalunas* ....4-22
6. Mandos de los elevalunas* .....................4-19
7. Caja de fusibles ........................................7-56
8. Dispositivo de nivelación de los faros* ....4-70
9. Botón de la luz antiniebla delantera* ......4-69
10. Botón de la luz antiniebla trasera* ........4-70
11.
Iluminación del cuadro de
instrumentos* ...........................................4-39
12.
Botón del BLOQUEO 4WD*..................5-26
13. Pulsador de desconexión del ESP* ......5-35
14. Palanca de apertura del capó ...............4-23
15. Palanca de ajuste de la inclinación del
volante ...................................................4-33
16. Asiento ....................................................3-2
* : opcional

Su vehículo de un vistazo
4 2

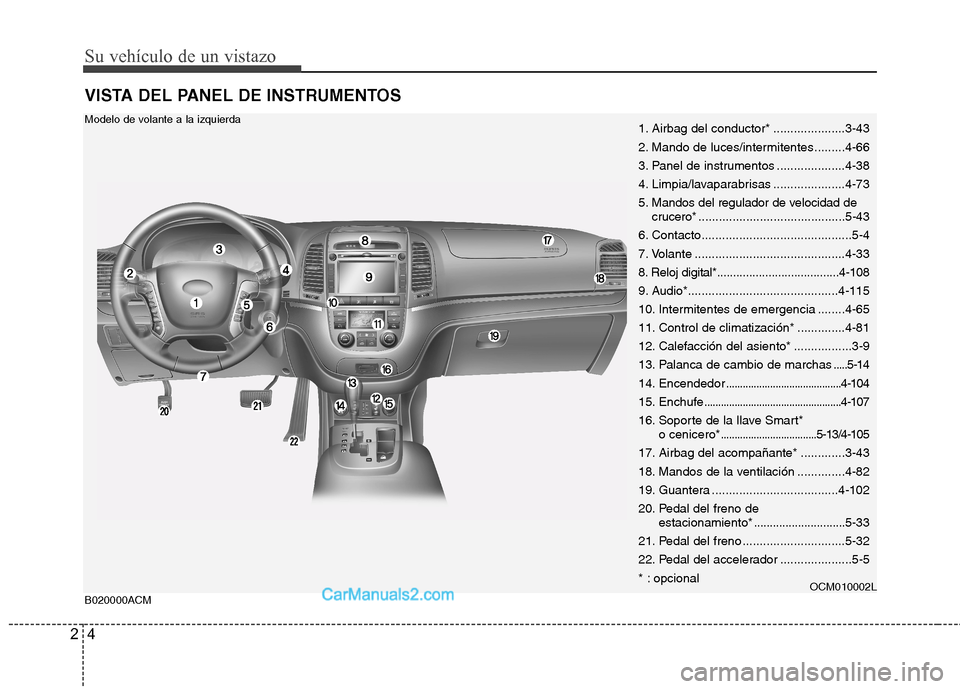

VISTA DEL PANEL DE INSTRUMENTOS
B020000ACMOCM010002L
Modelo de volante a la izquierda1. Airbag del conductor* .....................3-43
2. Mando de luces/intermitentes .........4-66
3. Panel de instrumentos ....................4-38
4. Limpia/lavaparabrisas .....................4-73
5. Mandos del regulador de velocidad de
crucero*...........................................5-43
6. Contacto............................................5-4
7. Volante ............................................4-33
8. Reloj digital*......................................4-108
9. Audio*............................................4-115
10. Intermitentes de emergencia ........4-65
11. Control de climatización* ..............4-81
12. Calefacción del asiento* .................3-9
13. Palanca de cambio de marchas.....5-14
14. Encendedor..........................................4-104
15. Enchufe..................................................4-107
16. Soporte de la llave Smart*
o cenicero*...................................5-13/4-105
17. Airbag del acompañante* .............3-43
18. Mandos de la ventilación ..............4-82
19. Guantera .....................................4-102
20. Pedal del freno de
estacionamiento*.............................5-33
21. Pedal del freno ..............................5-32
22. Pedal del accelerador .....................5-5
* : opcional

25

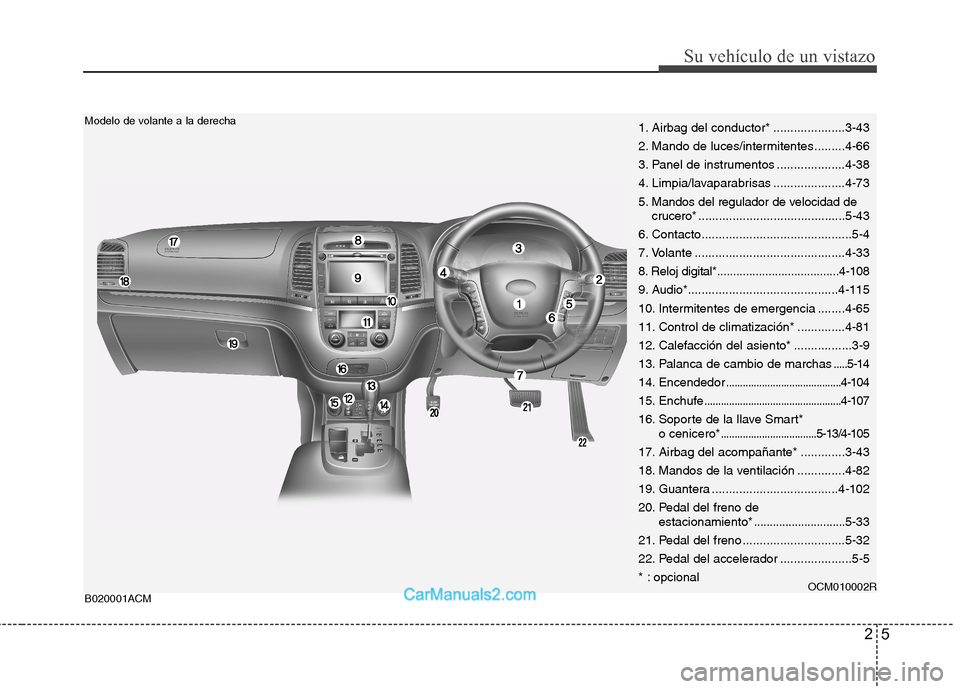

Su vehículo de un vistazo
B020001ACMOCM010002R
Modelo de volante a la derecha1. Airbag del conductor* .....................3-43
2. Mando de luces/intermitentes .........4-66
3. Panel de instrumentos ....................4-38
4. Limpia/lavaparabrisas .....................4-73
5. Mandos del regulador de velocidad de
crucero*...........................................5-43
6. Contacto............................................5-4
7. Volante ............................................4-33
8. Reloj digital*......................................4-108
9. Audio*............................................4-115
10. Intermitentes de emergencia ........4-65
11. Control de climatización* ..............4-81
12. Calefacción del asiento* .................3-9
13. Palanca de cambio de marchas.....5-14
14. Encendedor..........................................4-104
15. Enchufe..................................................4-107
16. Soporte de la llave Smart*
o cenicero*...................................5-13/4-105
17. Airbag del acompañante* .............3-43
18. Mandos de la ventilación ..............4-82
19. Guantera .....................................4-102
20. Pedal del freno de
estacionamiento*.............................5-33
21. Pedal del freno ..............................5-32
22. Pedal del accelerador .....................5-5
* : opcional

Su vehículo de un vistazo
6 2
COMPARTIMENTO DEL MOTOR
OCM010003
* La tapa del motor actual en el vehículo puede ser diferente al de la ilustración.1. Depósito de refrigerante del
motor ...............................................7-27
2. Tapa de la boca de llenado de aceite
del motor .........................................7-25
3. Filtro de combustible .......................7-32
4. Depósito de líquido de freno...........7-29
5. Filtro de aire ....................................7-33
6. Caja de fusibles ..............................7-56
7. Terminal negativo de la batería.......7-39
8. Terminal positivo de la batería ........7-39
9. Tapón del radiador ..........................7-28
10. Varilla de nivel del aceite del
motor .............................................7-25
11. Depósito de líquido de la dirección
asistida ..........................................7-30
12. Depósito de líquido del
lavaparabrisas ...............................7-31
