Hyundai Santa Fe 2012 Manuel du propriétaire (in French)

4 117
Équipements de votre véhicule

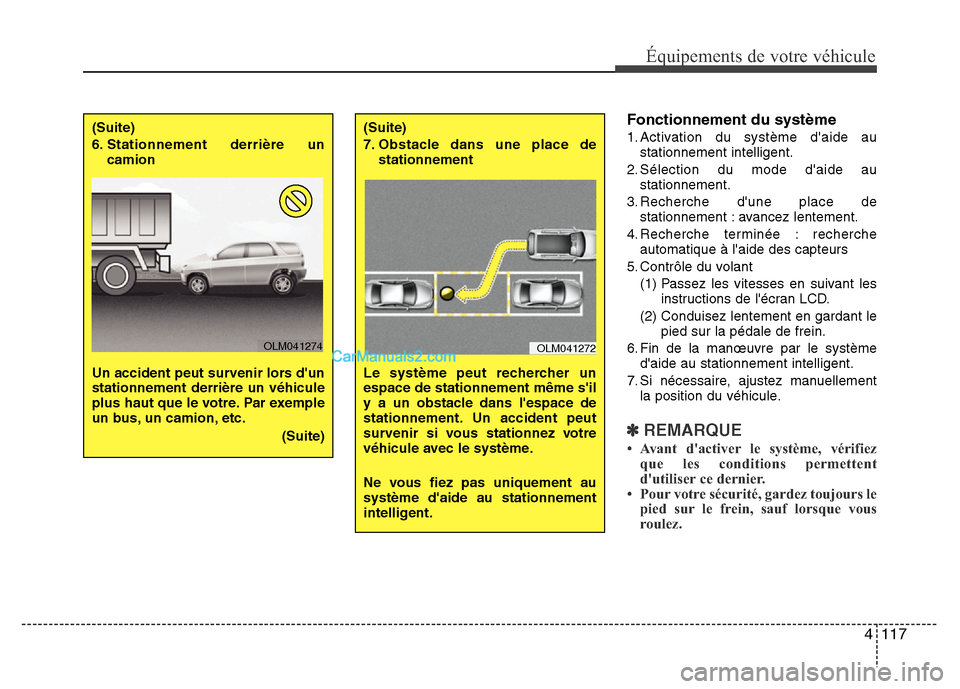

Fonctionnement du système
1. Activation du système d'aide au
stationnement intelligent.
2. Sélection du mode d'aide au
stationnement.
3. Recherche d'une place de
stationnement : avancez lentement.
4. Recherche terminée : recherche
automatique à l'aide des capteurs
5. Contrôle du volant
(1) Passez les vitesses en suivant les
instructions de l'écran LCD.
(2) Conduisez lentement en gardant le
pied sur la pédale de frein.
6. Fin de la manœuvre par le système
d'aide au stationnement intelligent.
7. Si nécessaire, ajustez manuellement
la position du véhicule.
✽REMARQUE
• Avant d'activer le système, vérifiez
que les conditions permettent
d'utiliser ce dernier.
• Pour votre sécurité, gardez toujours le
pied sur le frein, sauf lorsque vous
roulez.
(Suite)
7. Obstacle dans une place de
stationnement
Le système peut rechercher un
espace de stationnement même s'il
y a un obstacle dans l'espace de
stationnement. Un accident peut
survenir si vous stationnez votre
véhicule avec le système.
Ne vous fiez pas uniquement au
système d'aide au stationnement
intelligent.
OLM041272
(Suite)
6. Stationnement derrière un
camion
Un accident peut survenir lors d'un
stationnement derrière un véhicule
plus haut que le votre. Par exemple
un bus, un camion, etc.
(Suite)
OLM041274

Équipements de votre véhicule
118 4

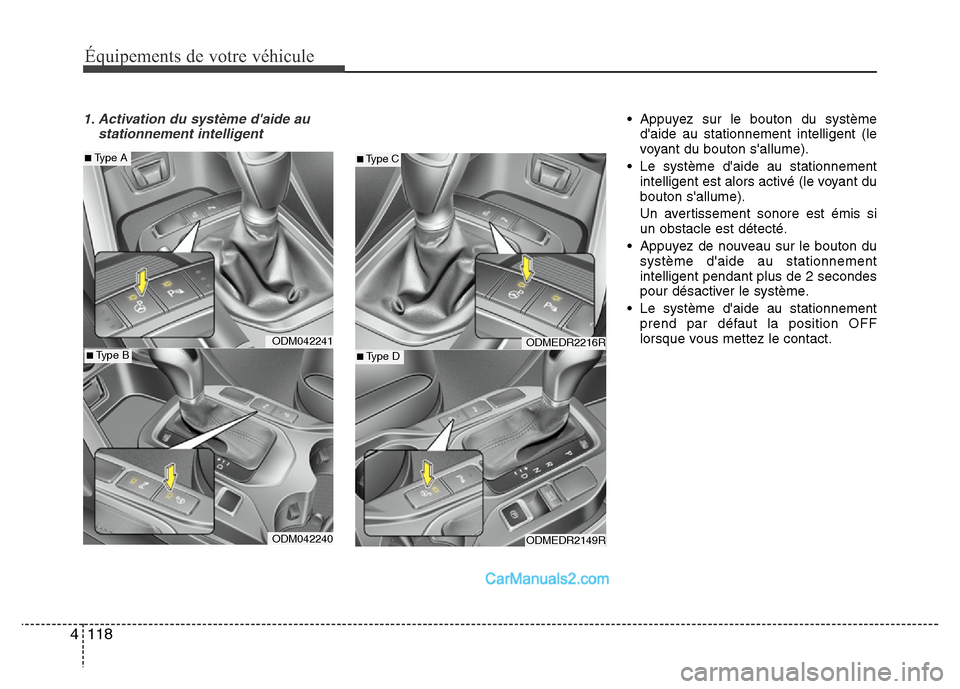

1. Activation du système d'aide au
stationnement intelligent• Appuyez sur le bouton du système
d'aide au stationnement intelligent (le
voyant du bouton s'allume).
• Le système d'aide au stationnement
intelligent est alors activé (le voyant du
bouton s'allume).
Un avertissement sonore est émis si
un obstacle est détecté.
• Appuyez de nouveau sur le bouton du
système d'aide au stationnement
intelligent pendant plus de 2 secondes
pour désactiver le système.
• Le système d'aide au stationnement
prend par défaut la position OFF
lorsque vous mettez le contact.
ODM042241
ODM042240
■Type B
■Type A
ODMEDR2216R
ODMEDR2149R
■Type D
■Type C

4 119
Équipements de votre véhicule
• Sélectionnez le mode d'aide au
stationnement en appuyant sur le
bouton du système d'aide au
stationnement intelligent, avec le levier
de vitesse en position N (point mort)
ou D (conduite) et en maintenant la
pédale de frein enfoncée.
• Le mode côté droit-créneau est
automatiquement sélectionné lorsque
le système d'aide au stationnement est
activé.
• Pour sélectionner le mode côté
gauche-créneau, appuyez de nouveau
sur le bouton du système d'aide au
stationnement intelligent.
• Si vous appuyez de nouveau sur le
bouton, le système se désactive.
ODMEDR2101/ODMEDR2114/ODMEDR2101FE/ODMEDR2114FE ■Mode côté
droit-créneau■Mode côté
gauche-créneau
■Mode côté
droit-créneau■Mode côté
gauche-créneau

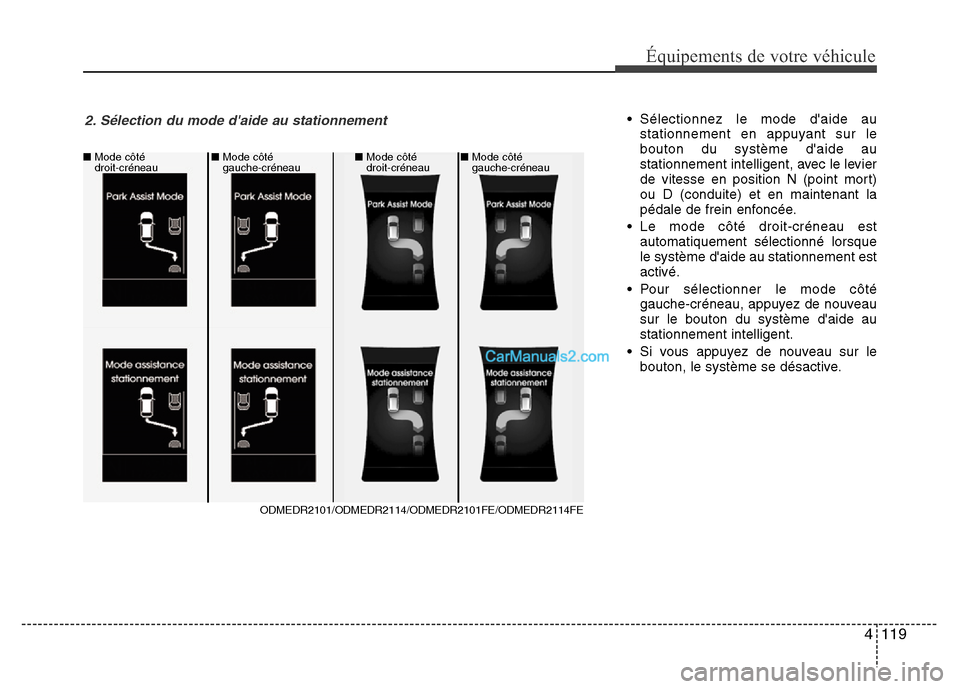

2. Sélection du mode d'aide au stationnement

Équipements de votre véhicule
120 4
✽REMARQUE
•Allumez les feux de détresse s'il y a
beaucoup de véhicules dans la zone.
•Si le parking est petit, rapprochez-
vous doucement de la place de
stationnement.
•La recherche d'une place de
stationnement est terminée lorsqu'il y
a suffisamment de place pour que le
véhicule se gare.
✽REMARQUE
•Lorsque vous recherchez une place de
stationnement, le système peut ne pas
détecter une place si aucun véhicule
n'est stationné ou s'il y a une place
vide avant ou après la place de
stationnement.
•Le système peut ne pas fonctionner
correctement dans les conditions
suivantes :
(1) Lorsque les capteurs sont gelés.
(2) Lorsque les capteurs sont sales.
(3) En cas de forte averse de neige ou
de pluie.
(4) Lorsqu'un poteau ou un obstacle
se trouve à proximité.
ODMEDR2143/ODMEDR2144/ODMEDR2143FE/ODMEDR2144FE
• Avancez lentement en maintenant une distance d'environ 50 à 150 cm (19,6 à
59,0 pouces) entre votre véhicule et les véhicules stationnés. Les capteurs
latéraux recherchent une place de stationnement.
• Si la vitesse du véhicule dépasse 30 km/h (18,6 mph), un message apparaît
pour vous demander de ralentir.
• Si la vitesse dépasse 40 km/h (24,8 mph), le système se désactive.
■Mode côté
droit-créneau■Mode côté
gauche-créneau■Mode côté
droit-créneau■Mode côté
gauche-créneau

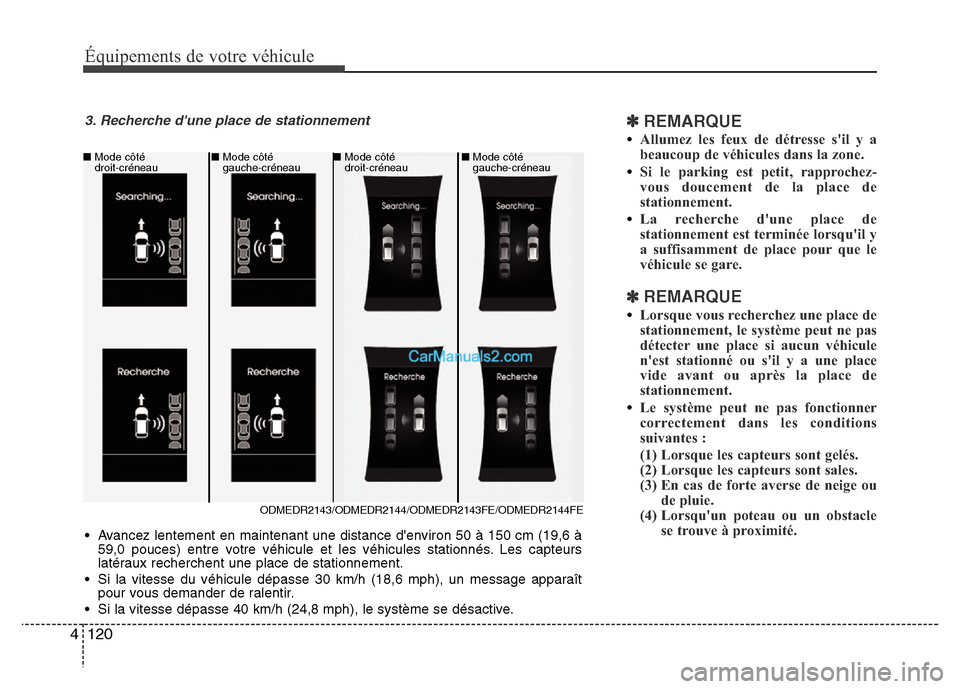

3. Recherche d'une place de stationnement

4 121
Équipements de votre véhicule

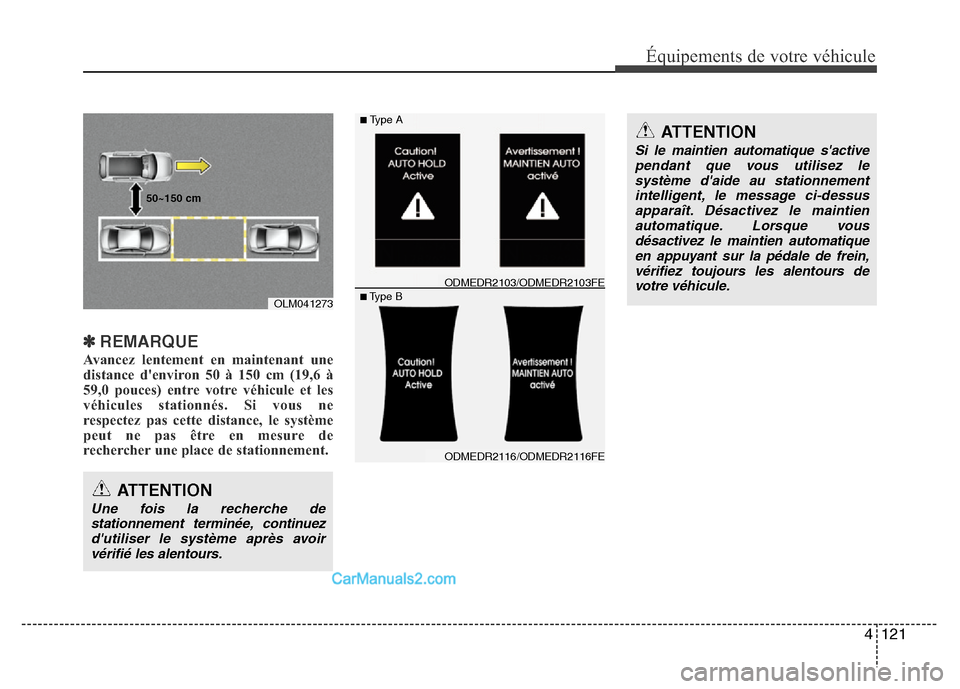

✽REMARQUE
Avancez lentement en maintenant une
distance d'environ 50 à 150 cm (19,6 à
59,0 pouces) entre votre véhicule et les
véhicules stationnés. Si vous ne
respectez pas cette distance, le système
peut ne pas être en mesure de
rechercher une place de stationnement.
OLM041273 50~150 cm
ATTENTION
Une fois la recherche de
stationnement terminée, continuez
d'utiliser le système après avoir
vérifié les alentours.
ATTENTION
Si le maintien automatique s'active
pendant que vous utilisez le
système d'aide au stationnement
intelligent, le message ci-dessus
apparaît. Désactivez le maintien
automatique. Lorsque vous
désactivez le maintien automatique
en appuyant sur la pédale de frein,
vérifiez toujours les alentours de
votre véhicule.
ODMEDR2116/ODMEDR2116FE
ODMEDR2103/ODMEDR2103FE■Type B
■Type A

122 4
Équipements de votre véhicule

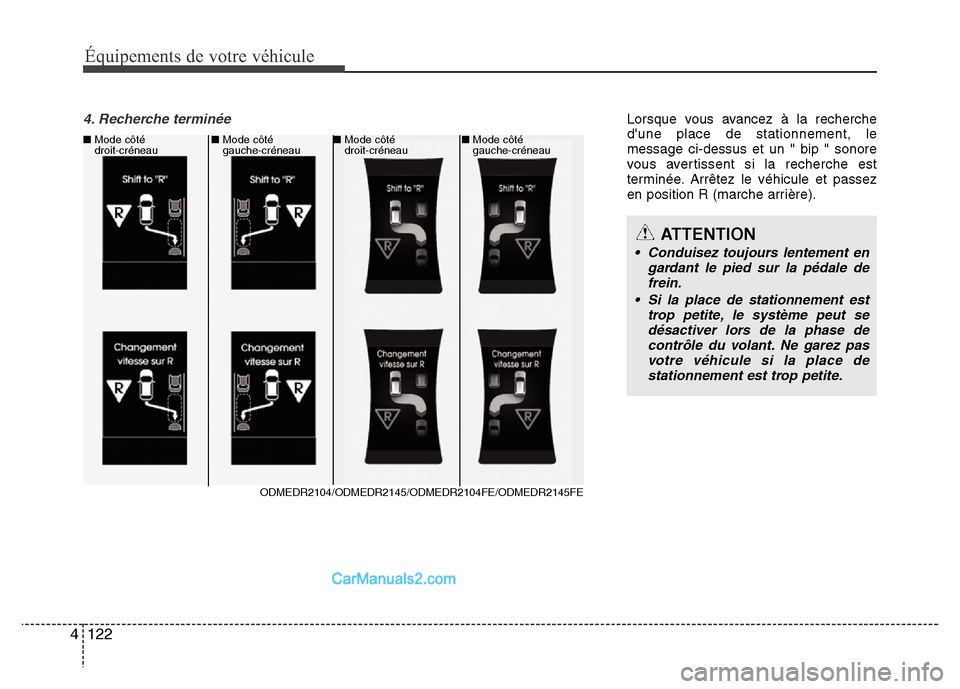

4. Recherche terminée Lorsque vous avancez à la recherche
d'une place de stationnement, le
message ci-dessus et un " bip " sonore
vous avertissent si la recherche est
terminée. Arrêtez le véhicule et passez
en position R (marche arrière).
ODMEDR2104/ODMEDR2145/ODMEDR2104FE/ODMEDR2145FE
ATTENTION
• Conduisez toujours lentement en
gardant le pied sur la pédale de
frein.
• Si la place de stationnement est
trop petite, le système peut se
désactiver lors de la phase de
contrôle du volant. Ne garez pas
votre véhicule si la place de
stationnement est trop petite.
■Mode côté
droit-créneau■Mode côté
gauche-créneau■Mode côté
droit-créneau■Mode côté
gauche-créneau

4 123
Équipements de votre véhicule

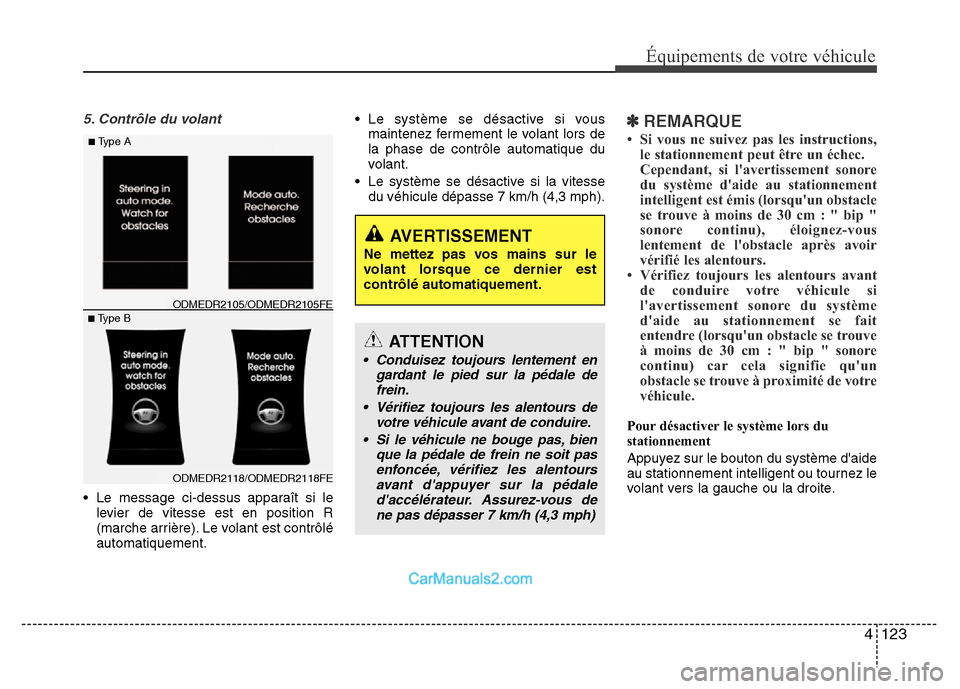

5. Contrôle du volant
• Le message ci-dessus apparaît si le
levier de vitesse est en position R
(marche arrière). Le volant est contrôlé
automatiquement.• Le système se désactive si vous
maintenez fermement le volant lors de
la phase de contrôle automatique du
volant.
• Le système se désactive si la vitesse
du véhicule dépasse 7 km/h (4,3 mph).
✽REMARQUE
• Si vous ne suivez pas les instructions,
le stationnement peut être un échec.
Cependant, si l'avertissement sonore
du système d'aide au stationnement
intelligent est émis (lorsqu'un obstacle
se trouve à moins de 30 cm : " bip "
sonore continu), éloignez-vous
lentement de l'obstacle après avoir
vérifié les alentours.
• Vérifiez toujours les alentours avant
de conduire votre véhicule si
l'avertissement sonore du système
d'aide au stationnement se fait
entendre (lorsqu'un obstacle se trouve
à moins de 30 cm : " bip " sonore
continu) car cela signifie qu'un
obstacle se trouve à proximité de votre
véhicule.
Pour désactiver le système lors du
stationnement
Appuyez sur le bouton du système d'aide
au stationnement intelligent ou tournez le
volant vers la gauche ou la droite.
ATTENTION
• Conduisez toujours lentement en
gardant le pied sur la pédale de
frein.
• Vérifiez toujours les alentours de
votre véhicule avant de conduire.
• Si le véhicule ne bouge pas, bien
que la pédale de frein ne soit pas
enfoncée, vérifiez les alentours
avant d'appuyer sur la pédale
d'accélérateur. Assurez-vous de
ne pas dépasser 7 km/h (4,3 mph)
ODMEDR2118/ODMEDR2118FE
ODMEDR2105/ODMEDR2105FE
AVERTISSEMENT
Ne mettez pas vos mains sur le
volant lorsque ce dernier est
contrôlé automatiquement.
■Type B
■Type A

Équipements de votre véhicule
124 4

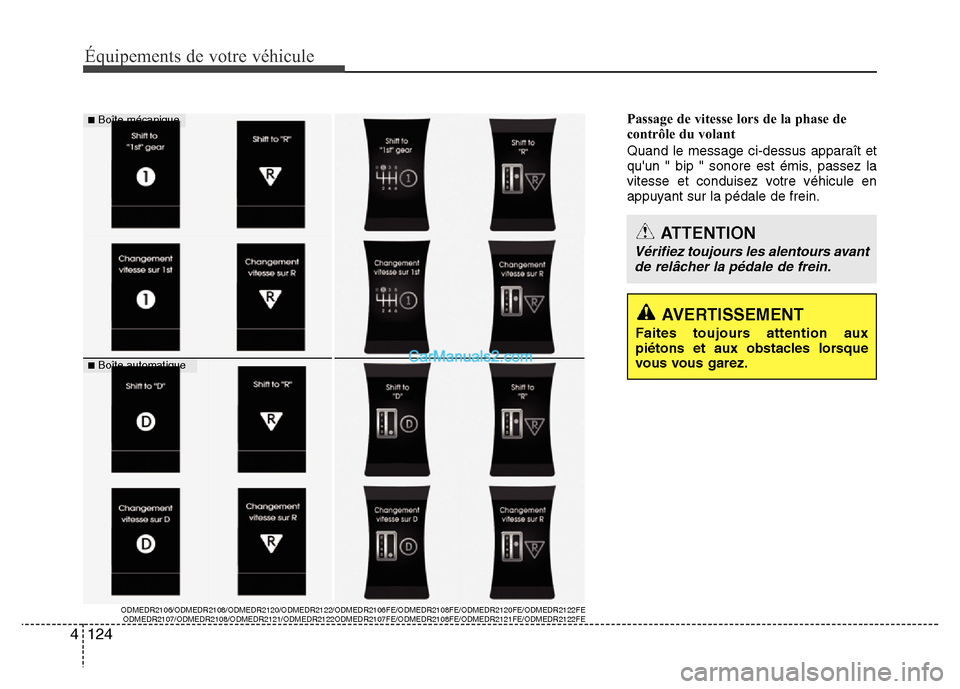

Passage de vitesse lors de la phase de
contrôle du volant
Quand le message ci-dessus apparaît et
qu'un " bip " sonore est émis, passez la
vitesse et conduisez votre véhicule en
appuyant sur la pédale de frein.
AVERTISSEMENT
Faites toujours attention aux
piétons et aux obstacles lorsque
vous vous garez.
ATTENTION
Vérifiez toujours les alentours avant
de relâcher la pédale de frein.
ODMEDR2106/ODMEDR2108/ODMEDR2120/ODMEDR2122/ODMEDR2106FE/ODMEDR2108FE/ODMEDR2120FE/ODMEDR2122FE
ODMEDR2107/ODMEDR2108/ODMEDR2121/ODMEDR2122ODMEDR2107FE/ODMEDR2108FE/ODMEDR2121FE/ODMEDR2122FE
■Boîte mécanique
■Boîte automatique

4 125
Équipements de votre véhicule

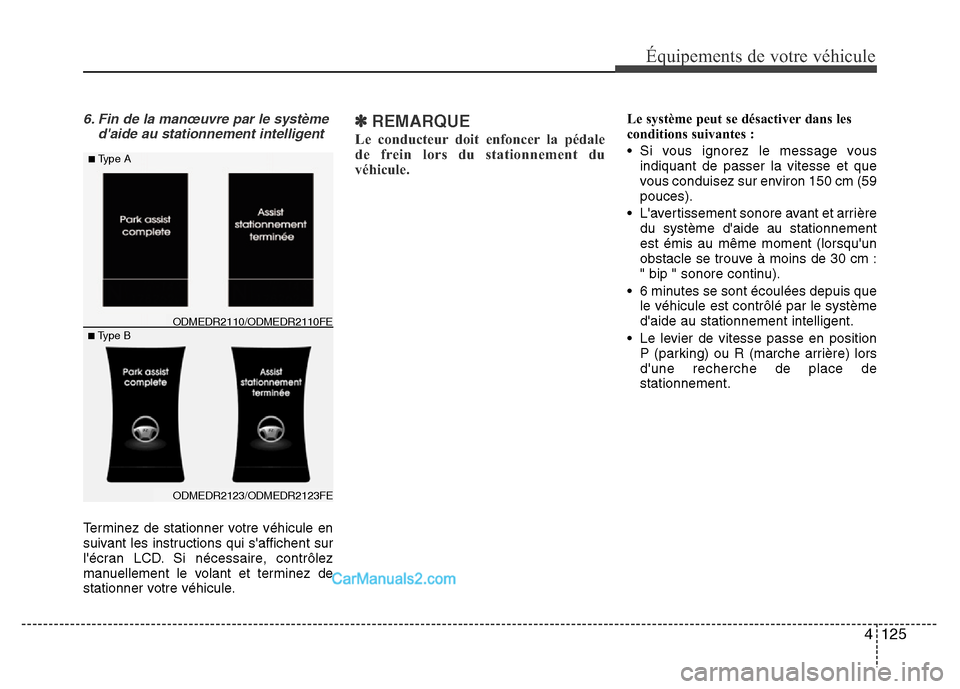

6. Fin de la manœuvre par le système
d'aide au stationnement intelligent
Terminez de stationner votre véhicule en
suivant les instructions qui s'affichent sur
l'écran LCD. Si nécessaire, contrôlez
manuellement le volant et terminez de
stationner votre véhicule.
✽REMARQUE
Le conducteur doit enfoncer la pédale
de frein lors du stationnement du
véhicule.
Le système peut se désactiver dans les
conditions suivantes :
• Si vous ignorez le message vous
indiquant de passer la vitesse et que
vous conduisez sur environ 150 cm (59
pouces).
• L'avertissement sonore avant et arrière
du système d'aide au stationnement
est émis au même moment (lorsqu'un
obstacle se trouve à moins de 30 cm :
" bip " sonore continu).
• 6 minutes se sont écoulées depuis que
le véhicule est contrôlé par le système
d'aide au stationnement intelligent.
• Le levier de vitesse passe en position
P (parking) ou R (marche arrière) lors
d'une recherche de place de
stationnement.
ODMEDR2123/ODMEDR2123FE
ODMEDR2110/ODMEDR2110FE■Type B
■Type A

Équipements de votre véhicule
126 4

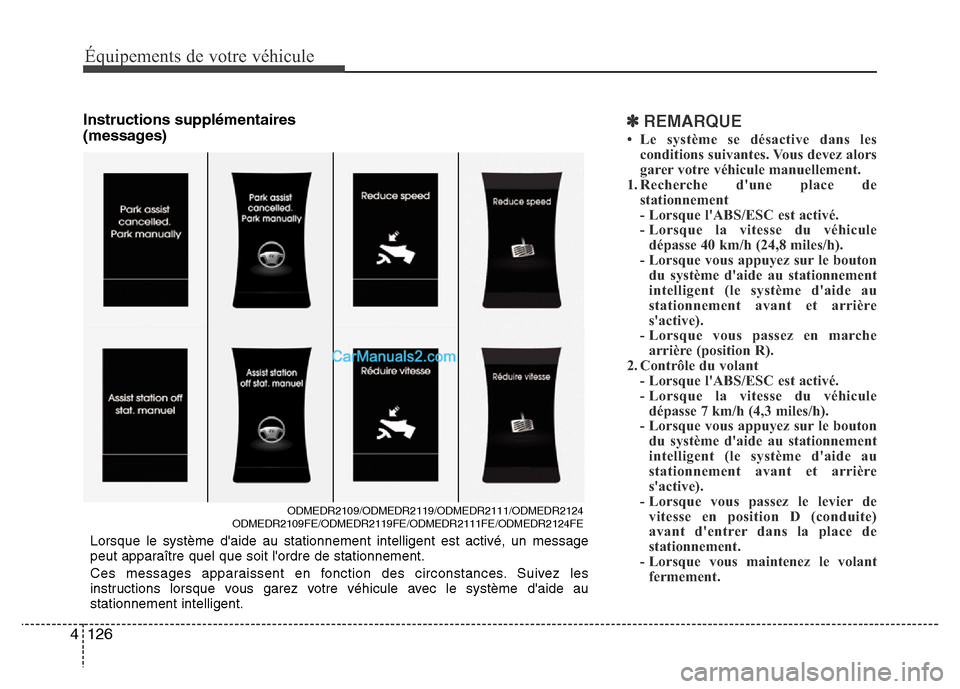

Instructions supplémentaires
(messages)✽REMARQUE
• Le système se désactive dans les
conditions suivantes. Vous devez alors
garer votre véhicule manuellement.
1. Recherche d'une place de
stationnement
- Lorsque l'ABS/ESC est activé.
- Lorsque la vitesse du véhicule
dépasse 40 km/h (24,8 miles/h).
- Lorsque vous appuyez sur le bouton
du système d'aide au stationnement
intelligent (le système d'aide au
stationnement avant et arrière
s'active).
- Lorsque vous passez en marche
arrière (position R).
2. Contrôle du volant
- Lorsque l'ABS/ESC est activé.
- Lorsque la vitesse du véhicule
dépasse 7 km/h (4,3 miles/h).
- Lorsque vous appuyez sur le bouton
du système d'aide au stationnement
intelligent (le système d'aide au
stationnement avant et arrière
s'active).
- Lorsque vous passez le levier de
vitesse en position D (conduite)
avant d'entrer dans la place de
stationnement.
- Lorsque vous maintenez le volant
fermement.
ODMEDR2109/ODMEDR2119/ODMEDR2111/ODMEDR2124
ODMEDR2109FE/ODMEDR2119FE/ODMEDR2111FE/ODMEDR2124FE
Lorsque le système d'aide au stationnement intelligent est activé, un message
peut apparaître quel que soit l'ordre de stationnement.
Ces messages apparaissent en fonction des circonstances. Suivez les
instructions lorsque vous garez votre véhicule avec le système d'aide au
stationnement intelligent.
