Hyundai Santa Fe 2012 Manuel du propriétaire (in French)

497

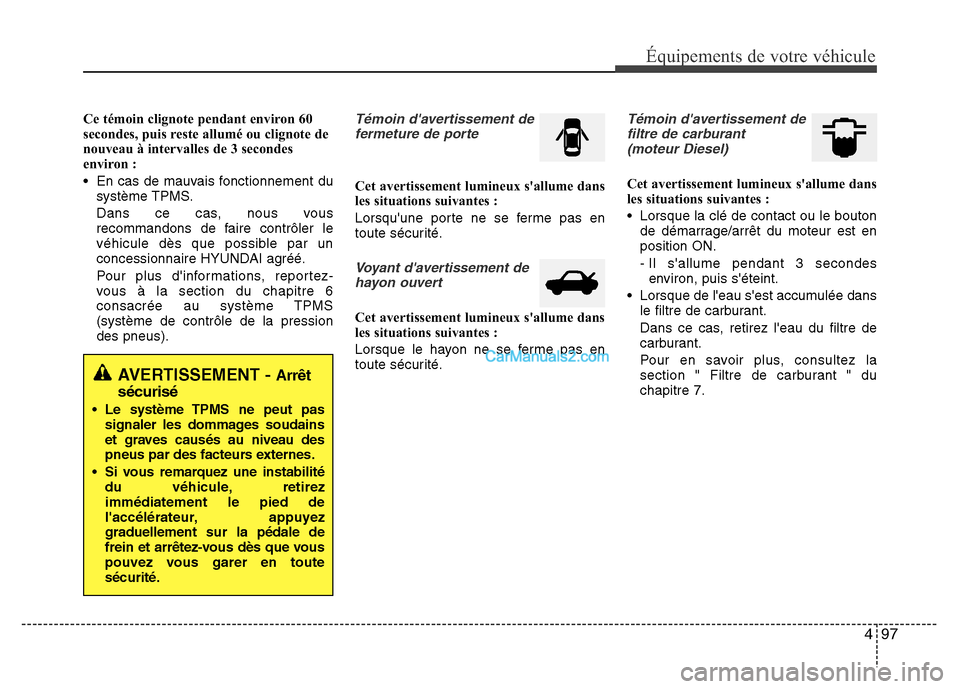

Équipements de votre véhicule
Ce témoin clignote pendant environ 60
secondes, puis reste allumé ou clignote de
nouveau à intervalles de 3 secondes
environ :
• En cas de mauvais fonctionnement du
système TPMS.
Dans ce cas, nous vous
recommandons de faire contrôler le
véhicule dès que possible par un
concessionnaire HYUNDAI agréé.
Pour plus d'informations, reportez-
vous à la section du chapitre 6
consacrée au système TPMS
(système de contrôle de la pression
des pneus).Témoin d'avertissement de
fermeture de porte
Cet avertissement lumineux s'allume dans
les situations suivantes :
Lorsqu'une porte ne se ferme pas en
toute sécurité.
Voyant d'avertissement de
hayon ouvert
Cet avertissement lumineux s'allume dans
les situations suivantes :
Lorsque le hayon ne se ferme pas en
toute sécurité.
Témoin d'avertissement de
filtre de carburant
(moteur Diesel)
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 3 secondes
environ, puis s'éteint.
• Lorsque de l'eau s'est accumulée dans
le filtre de carburant.
Dans ce cas, retirez l'eau du filtre de
carburant.
Pour en savoir plus, consultez la
section " Filtre de carburant " du
chapitre 7.
AVERTISSEMENT -Arrêt
sécurisé
• Le système TPMS ne peut pas
signaler les dommages soudains
et graves causés au niveau des
pneus par des facteurs externes.
• Si vous remarquez une instabilité
du véhicule, retirez
immédiatement le pied de
l'accélérateur, appuyez
graduellement sur la pédale de
frein et arrêtez-vous dès que vous
pouvez vous garer en toute
sécurité.

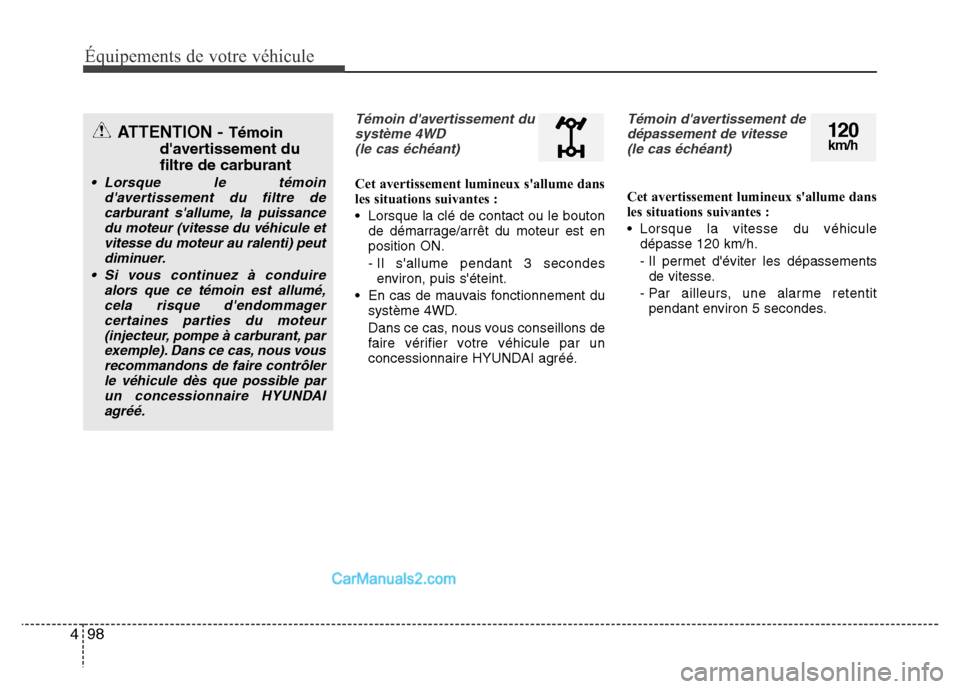

98 4
Équipements de votre véhicule
Témoin d'avertissement du
système 4WD
(le cas échéant)
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 3 secondes
environ, puis s'éteint.
• En cas de mauvais fonctionnement du
système 4WD.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
Témoin d'avertissement de
dépassement de vitesse
(le cas échéant)
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la vitesse du véhicule
dépasse 120 km/h.
- Il permet d'éviter les dépassements
de vitesse.
- Par ailleurs, une alarme retentit
pendant environ 5 secondes.
120km/hATTENTION - Témoin
d'avertissement du
filtre de carburant
• Lorsque le témoin
d'avertissement du filtre de
carburant s'allume, la puissance
du moteur (vitesse du véhicule et
vitesse du moteur au ralenti) peut
diminuer.
• Si vous continuez à conduire
alors que ce témoin est allumé,
cela risque d'endommager
certaines parties du moteur
(injecteur, pompe à carburant, par
exemple). Dans ce cas, nous vous
recommandons de faire contrôler
le véhicule dès que possible par
un concessionnaire HYUNDAI
agréé.

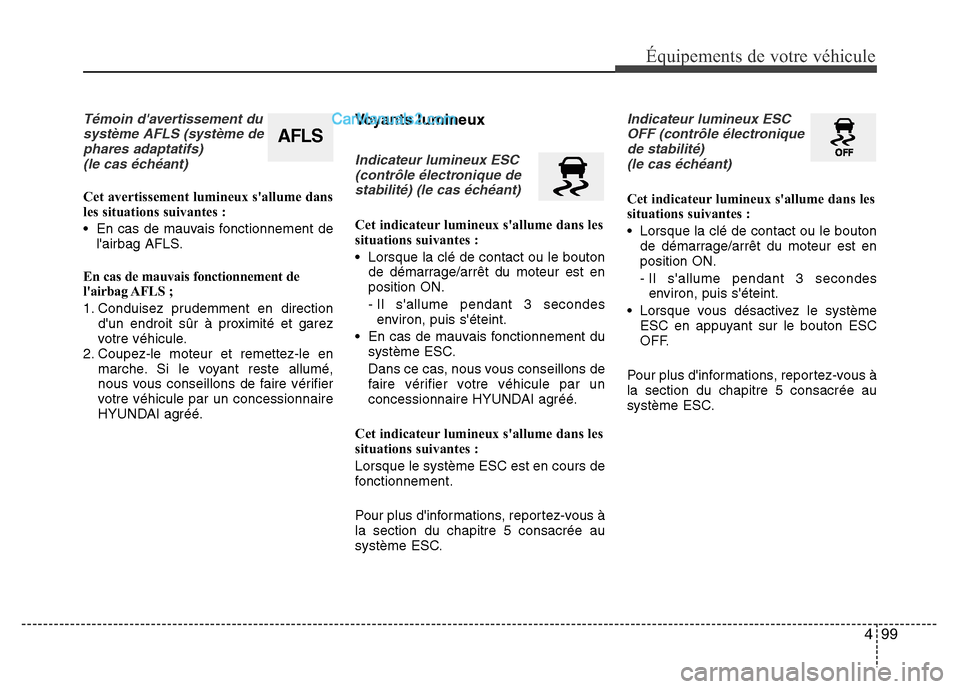

499
Équipements de votre véhicule
Témoin d'avertissement du
système AFLS (système de
phares adaptatifs)
(le cas échéant)
Cet avertissement lumineux s'allume dans
les situations suivantes :
• En cas de mauvais fonctionnement de
l'airbag AFLS.
En cas de mauvais fonctionnement de
l'airbag AFLS ;
1. Conduisez prudemment en direction
d'un endroit sûr à proximité et garez
votre véhicule.
2. Coupez-le moteur et remettez-le en
marche. Si le voyant reste allumé,
nous vous conseillons de faire vérifier
votre véhicule par un concessionnaire
HYUNDAI agréé.
Voyants lumineux
Indicateur lumineux ESC
(contrôle électronique de
stabilité) (le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 3 secondes
environ, puis s'éteint.
• En cas de mauvais fonctionnement du
système ESC.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
Cet indicateur lumineux s'allume dans les
situations suivantes :
Lorsque le système ESC est en cours de
fonctionnement.
Pour plus d'informations, reportez-vous à
la section du chapitre 5 consacrée au
système ESC.
Indicateur lumineux ESC
OFF (contrôle électronique
de stabilité)
(le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 3 secondes
environ, puis s'éteint.
• Lorsque vous désactivez le système
ESC en appuyant sur le bouton ESC
OFF.
Pour plus d'informations, reportez-vous à
la section du chapitre 5 consacrée au
système ESC.
AFLS

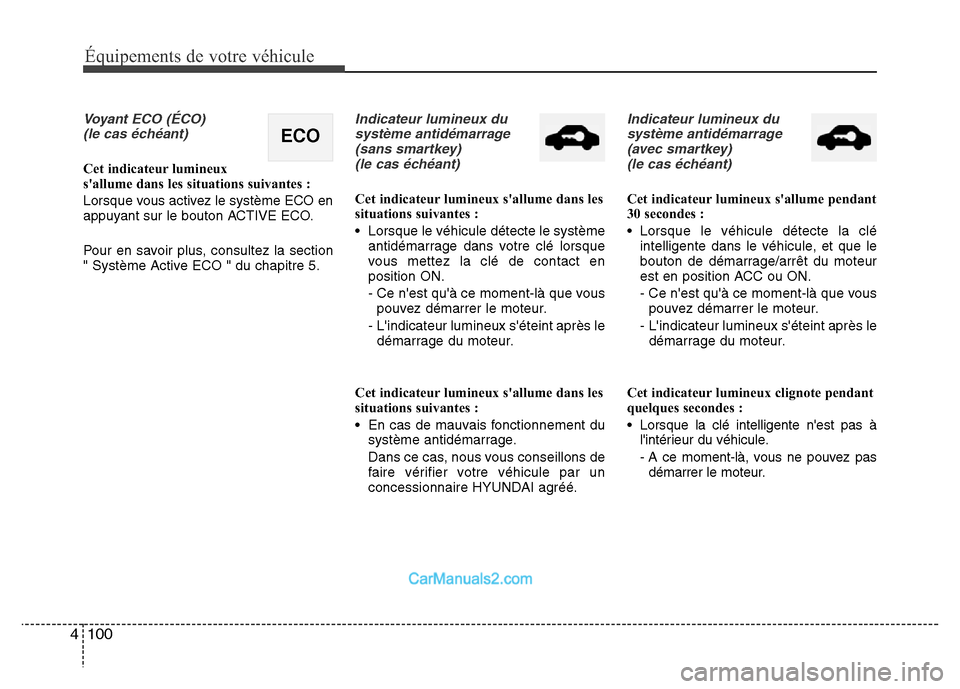

100 4
Équipements de votre véhicule
Voyant ECO (ÉCO)
(le cas échéant)
Cet indicateur lumineux
s'allume dans les situations suivantes :
Lorsque vous activez le système ECO en
appuyant sur le bouton ACTIVE ECO.
Pour en savoir plus, consultez la section
" Système Active ECO " du chapitre 5.
Indicateur lumineux du
système antidémarrage
(sans smartkey)
(le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque le véhicule détecte le système
antidémarrage dans votre clé lorsque
vous mettez la clé de contact en
position ON.
- Ce n'est qu'à ce moment-là que vous
pouvez démarrer le moteur.
- L'indicateur lumineux s'éteint après le
démarrage du moteur.
Cet indicateur lumineux s'allume dans les
situations suivantes :
• En cas de mauvais fonctionnement du
système antidémarrage.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
Indicateur lumineux du
système antidémarrage
(avec smartkey)
(le cas échéant)
Cet indicateur lumineux s'allume pendant
30 secondes :
• Lorsque le véhicule détecte la clé
intelligente dans le véhicule, et que le
bouton de démarrage/arrêt du moteur
est en position ACC ou ON.
- Ce n'est qu'à ce moment-là que vous
pouvez démarrer le moteur.
- L'indicateur lumineux s'éteint après le
démarrage du moteur.
Cet indicateur lumineux clignote pendant
quelques secondes :
• Lorsque la clé intelligente n'est pas à
l'intérieur du véhicule.
- A ce moment-là, vous ne pouvez pas
démarrer le moteur.
ECO

4 101
Équipements de votre véhicule
Cet indicateur lumineux s'allume pendant
2 secondes, puis s'éteint :
• Lorsque le véhicule ne parvient pas à
détecter la clé intelligente dans le
véhicule, tandis que le bouton de
démarrage/arrêt du moteur est en
position ON.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque la pile de la clé intelligente est
faible.
- A ce moment-là, vous ne pouvez pas
démarrer le moteur. Toutefois, vous
pouvez démarrer le moteur si vous
appuyez sur le bouton de
démarrage/arrêt du moteur à l'aide
de la clé intelligente. Pour en savoir
plus, consultez la section "
Démarrage du moteur " du chapitre 5.
• En cas de mauvais fonctionnement du
système antidémarrage.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.Indicateur lumineux de
clignotant
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque vous utilisez le clignotant.
Si l'une des situations suivantes se
présente, cela signifie qu'il peut y avoir
une défaillance au niveau du système de
clignotants. Dans ce cas, nous vous
conseillons de faire vérifier votre véhicule
par un concessionnaire HYUNDAI agréé.
- L'indicateur lumineux ne clignote pas
mais reste fixe.
- L'indicateur lumineux clignote plus
rapidement.
- L'indicateur lumineux n'est pas
allumé.
Voyant de feux de
croisement (le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque les phares sont allumés.
Indicateur lumineux de
feux de croisement
Cet indicateur lumineux
s'allume dans les situations suivantes :
• Lorsque les phares sont allumés et en
position de feux de croisement vers la
position haute.
• Lorsque le levier du clignotant est en
position Flash-to-Pass.
Indicateur lumineux de
lampe allumée
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque les feux arrière ou les phares
sont allumés.

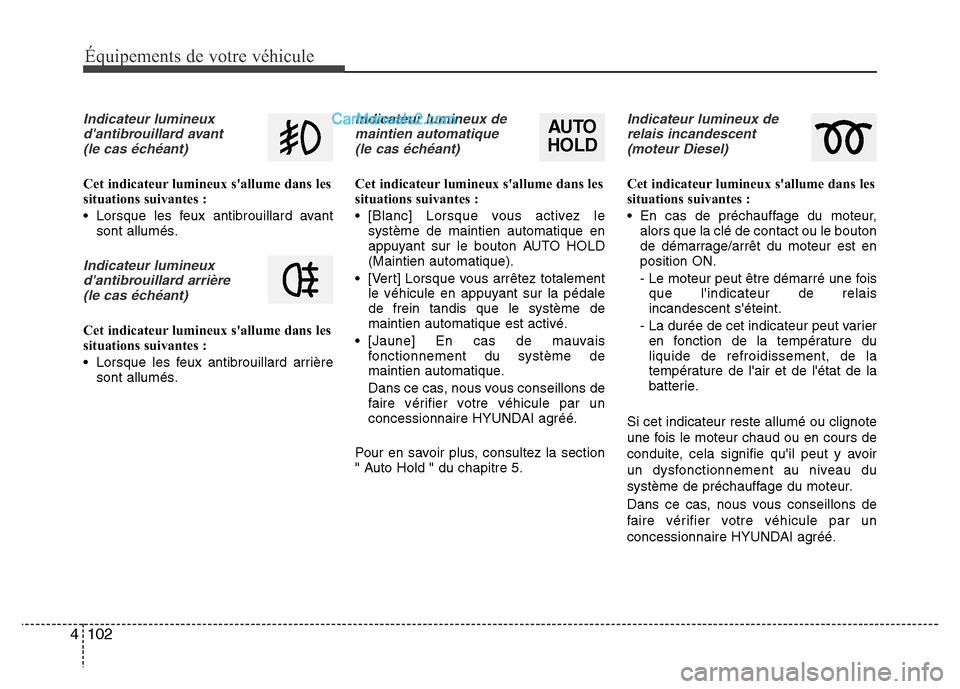

102 4
Équipements de votre véhicule
Indicateur lumineux
d'antibrouillard avant
(le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque les feux antibrouillard avant
sont allumés.
Indicateur lumineux
d'antibrouillard arrière
(le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque les feux antibrouillard arrière
sont allumés.
Indicateur lumineux de
maintien automatique
(le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• [Blanc] Lorsque vous activez le
système de maintien automatique en
appuyant sur le bouton AUTO HOLD
(Maintien automatique).
• [Vert] Lorsque vous arrêtez totalement
le véhicule en appuyant sur la pédale
de frein tandis que le système de
maintien automatique est activé.
• [Jaune] En cas de mauvais
fonctionnement du système de
maintien automatique.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
Pour en savoir plus, consultez la section
" Auto Hold " du chapitre 5.
Indicateur lumineux de
relais incandescent
(moteur Diesel)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• En cas de préchauffage du moteur,
alors que la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Le moteur peut être démarré une fois
que l'indicateur de relais
incandescent s'éteint.
- La durée de cet indicateur peut varier
en fonction de la température du
liquide de refroidissement, de la
température de l'air et de l'état de la
batterie.
Si cet indicateur reste allumé ou clignote
une fois le moteur chaud ou en cours de
conduite, cela signifie qu'il peut y avoir
un dysfonctionnement au niveau du
système de préchauffage du moteur.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
AUTO
HOLD

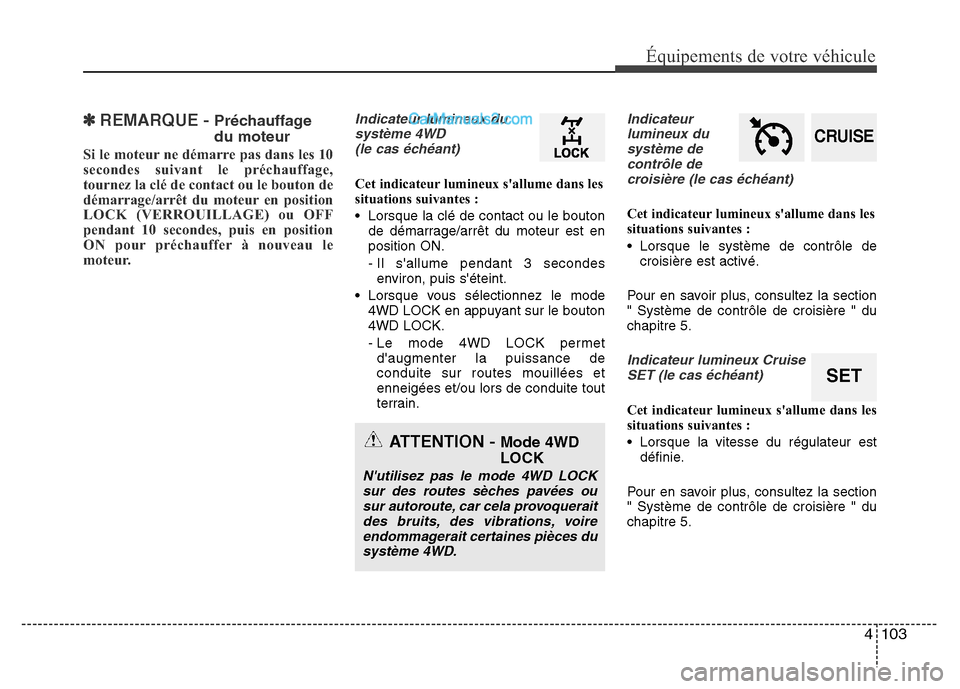

4 103
Équipements de votre véhicule
✽REMARQUE - Préchauffage
du moteur
Si le moteur ne démarre pas dans les 10
secondes suivant le préchauffage,
tournez la clé de contact ou le bouton de
démarrage/arrêt du moteur en position
LOCK (VERROUILLAGE) ou OFF
pendant 10 secondes, puis en position
ON pour préchauffer à nouveau le
moteur.
Indicateur lumineux du
système 4WD
(le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 3 secondes
environ, puis s'éteint.
• Lorsque vous sélectionnez le mode
4WD LOCK en appuyant sur le bouton
4WD LOCK.
- Le mode 4WD LOCK permet
d'augmenter la puissance de
conduite sur routes mouillées et
enneigées et/ou lors de conduite tout
terrain.
Indicateur
lumineux du
système de
contrôle de
croisière (le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque le système de contrôle de
croisière est activé.
Pour en savoir plus, consultez la section
" Système de contrôle de croisière " du
chapitre 5.
Indicateur lumineux Cruise
SET (le cas échéant)
Cet indicateur lumineux s'allume dans les
situations suivantes :
• Lorsque la vitesse du régulateur est
définie.
Pour en savoir plus, consultez la section
" Système de contrôle de croisière " du
chapitre 5.
ATTENTION - Mode 4WD
LOCK
N'utilisez pas le mode 4WD LOCK
sur des routes sèches pavées ou
sur autoroute, car cela provoquerait
des bruits, des vibrations, voire
endommagerait certaines pièces du
système 4WD.
CRUISE
SET

104 4
Équipements de votre véhicule

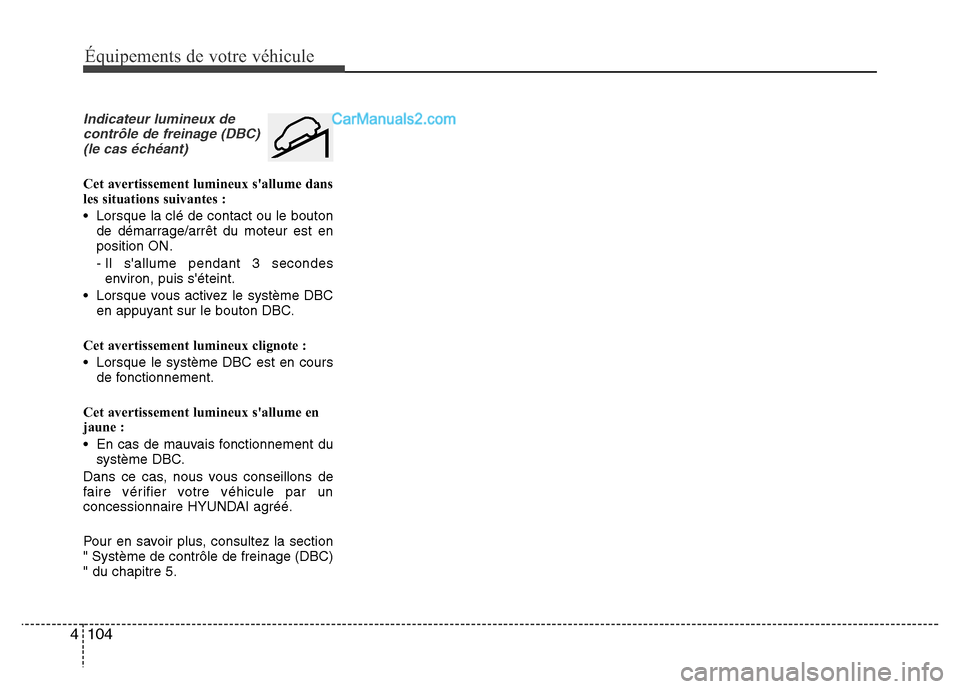

Indicateur lumineux de
contrôle de freinage (DBC)
(le cas échéant)
Cet avertissement lumineux s'allume dans
les situations suivantes :
• Lorsque la clé de contact ou le bouton
de démarrage/arrêt du moteur est en
position ON.
- Il s'allume pendant 3 secondes
environ, puis s'éteint.
• Lorsque vous activez le système DBC
en appuyant sur le bouton DBC.
Cet avertissement lumineux clignote :
• Lorsque le système DBC est en cours
de fonctionnement.
Cet avertissement lumineux s'allume en
jaune :
• En cas de mauvais fonctionnement du
système DBC.
Dans ce cas, nous vous conseillons de
faire vérifier votre véhicule par un
concessionnaire HYUNDAI agréé.
Pour en savoir plus, consultez la section
" Système de contrôle de freinage (DBC)
" du chapitre 5.

4 105
Équipements de votre véhicule

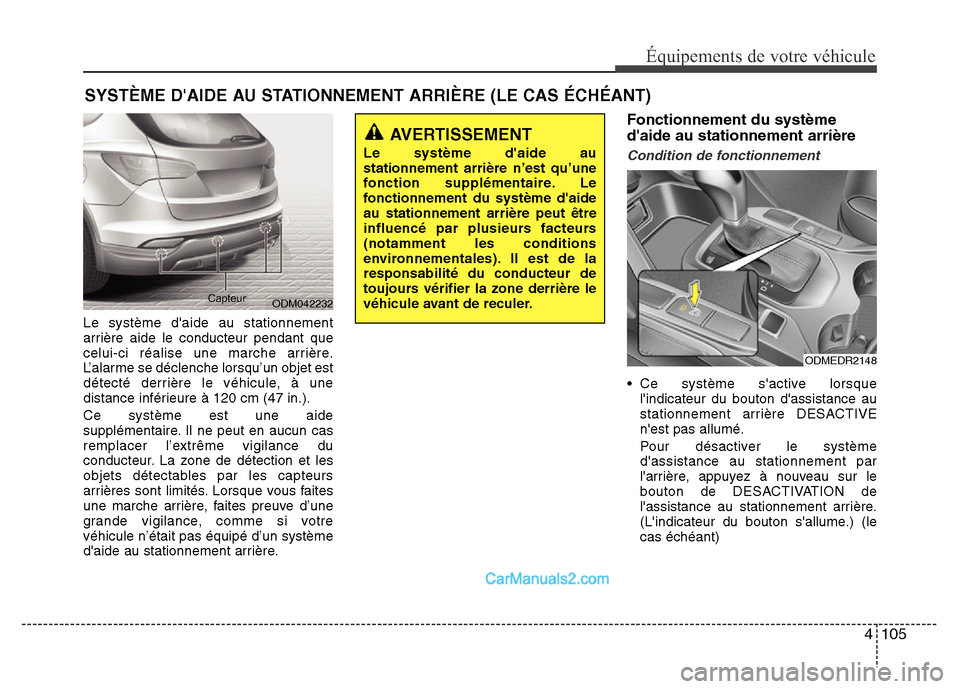

Le système d'aide au stationnement
arrière aide le conducteur pendant que
celui-ci réalise une marche arrière.
L’alarme se déclenche lorsqu’un objet est
détecté derrière le véhicule, à une
distance inférieure à 120 cm (47 in.).
Ce système est une aide
supplémentaire. Il ne peut en aucun cas
remplacer l’extrême vigilance du
conducteur. La zone de détection et les
objets détectables par les capteurs
arrières sont limités. Lorsque vous faites
une marche arrière, faites preuve d’une
grande vigilance, comme si votre
véhicule n’était pas équipé d’un système
d'aide au stationnement arrière.
Fonctionnement du système
d'aide au stationnement arrière
Condition de fonctionnement
• Ce système s'active lorsque
l'indicateur du bouton d'assistance au
stationnement arrière DESACTIVE
n'est pas allumé.
Pour désactiver le système
d'assistance au stationnement par
l'arrière, appuyez à nouveau sur le
bouton de DESACTIVATION de
l'assistance au stationnement arrière.
(L'indicateur du bouton s'allume.) (le
cas échéant)
SYSTÈME D'AIDE AU STATIONNEMENT ARRIÈRE (LE CAS ÉCHÉANT)
ODM042232Capteur
AVERTISSEMENT
Le système d'aide au
stationnement arrière n’est qu’une
fonction supplémentaire. Le
fonctionnement du système d'aide
au stationnement arrière peut être
influencé par plusieurs facteurs
(notamment les conditions
environnementales). Il est de la
responsabilité du conducteur de
toujours vérifier la zone derrière le
véhicule avant de reculer.
ODMEDR2148

Équipements de votre véhicule
106 4

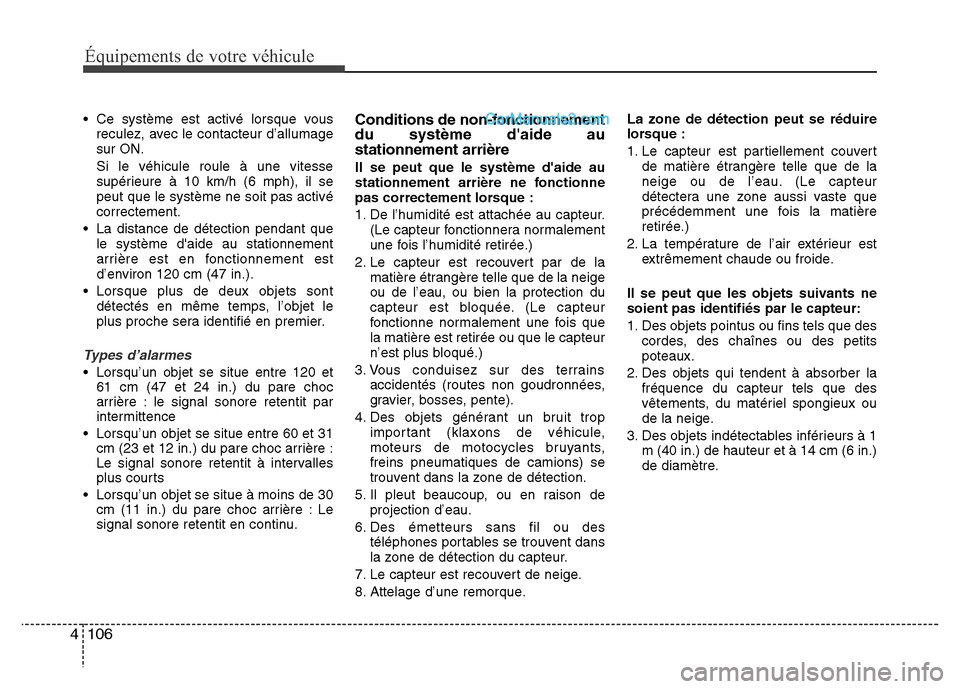

• Ce système est activé lorsque vous
reculez, avec le contacteur d’allumage
sur ON.
Si le véhicule roule à une vitesse
supérieure à 10 km/h (6 mph), il se
peut que le système ne soit pas activé
correctement.
• La distance de détection pendant que
le système d'aide au stationnement
arrière est en fonctionnement est
d’environ 120 cm (47 in.).
• Lorsque plus de deux objets sont
détectés en même temps, l’objet le
plus proche sera identifié en premier.
Types d’alarmes
• Lorsqu’un objet se situe entre 120 et
61 cm (47 et 24 in.) du pare choc
arrière : le signal sonore retentit par
intermittence
• Lorsqu’un objet se situe entre 60 et 31
cm (23 et 12 in.) du pare choc arrière :
Le signal sonore retentit à intervalles
plus courts
• Lorsqu’un objet se situe à moins de 30
cm (11 in.) du pare choc arrière : Le
signal sonore retentit en continu.
Conditions de non-fonctionnement
du système d'aide au
stationnement arrière
Il se peut que le système d'aide au
stationnement arrière ne fonctionne
pas correctement lorsque :
1. De l’humidité est attachée au capteur.
(Le capteur fonctionnera normalement
une fois l’humidité retirée.)
2. Le capteur est recouvert par de la
matière étrangère telle que de la neige
ou de l’eau, ou bien la protection du
capteur est bloquée. (Le capteur
fonctionne normalement une fois que
la matière est retirée ou que le capteur
n’est plus bloqué.)
3. Vous conduisez sur des terrains
accidentés (routes non goudronnées,
gravier, bosses, pente).
4. Des objets générant un bruit trop
important (klaxons de véhicule,
moteurs de motocycles bruyants,
freins pneumatiques de camions) se
trouvent dans la zone de détection.
5. Il pleut beaucoup, ou en raison de
projection d’eau.
6. Des émetteurs sans fil ou des
téléphones portables se trouvent dans
la zone de détection du capteur.
7. Le capteur est recouvert de neige.
8. Attelage d’une remorque.La zone de détection peut se réduire
lorsque :
1. Le capteur est partiellement couvert
de matière étrangère telle que de la
neige ou de l’eau. (Le capteur
détectera une zone aussi vaste que
précédemment une fois la matière
retirée.)
2. La température de l’air extérieur est
extrêmement chaude ou froide.
Il se peut que les objets suivants ne
soient pas identifiés par le capteur:
1. Des objets pointus ou fins tels que des
cordes, des chaînes ou des petits
poteaux.
2. Des objets qui tendent à absorber la
fréquence du capteur tels que des
vêtements, du matériel spongieux ou
de la neige.
3. Des objets indétectables inférieurs à 1
m (40 in.) de hauteur et à 14 cm (6 in.)
de diamètre.
