Hyundai Santa Fe 2012 Manuel du propriétaire (in French)

753
Entretien

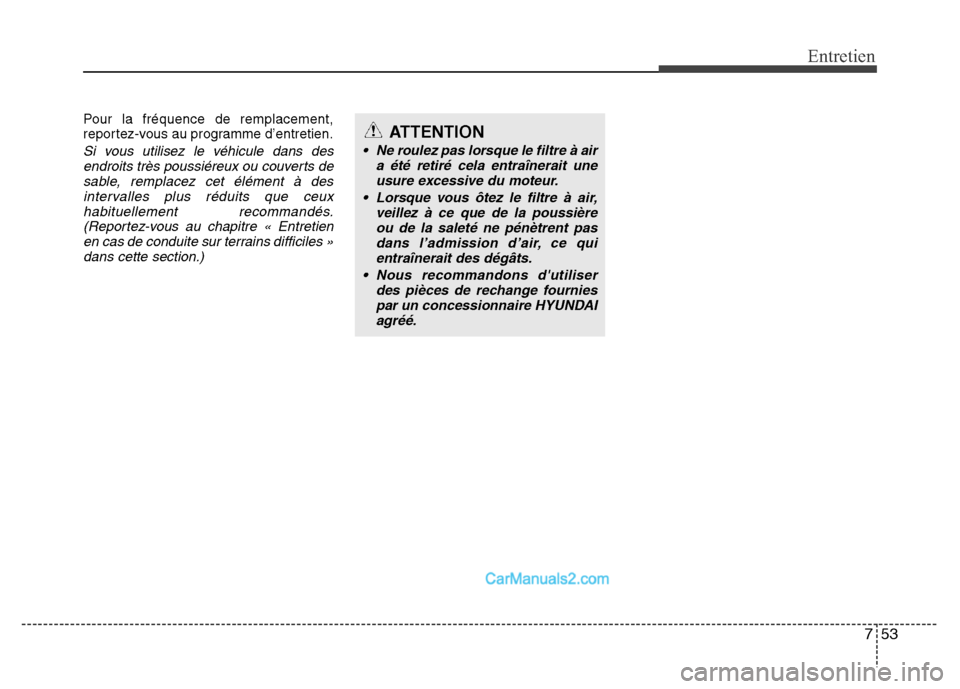

Pour la fréquence de remplacement,
reportez-vous au programme d’entretien.
Si vous utilisez le véhicule dans des
endroits très poussiéreux ou couverts de
sable, remplacez cet élément à des
intervalles plus réduits que ceux
habituellement recommandés.
(Reportez-vous au chapitre « Entretien
en cas de conduite sur terrains difficiles »
dans cette section.)
ATTENTION
• Ne roulez pas lorsque le filtre à air
a été retiré cela entraînerait une
usure excessive du moteur.
• Lorsque vous ôtez le filtre à air,
veillez à ce que de la poussière
ou de la saleté ne pénètrent pas
dans l’admission d’air, ce qui
entraînerait des dégâts.
• Nous recommandons d'utiliser
des pièces de rechange fournies
par un concessionnaire HYUNDAI
agréé.

Entretien
54 7

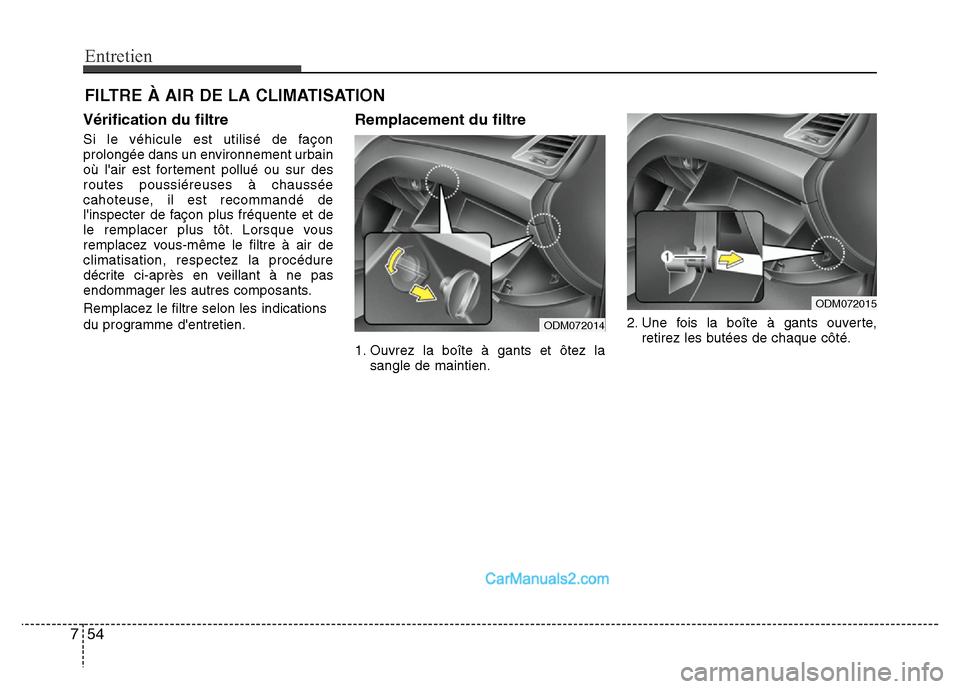

FILTRE À AIR DE LA CLIMATISATION
Vérification du filtre
Si le véhicule est utilisé de façon
prolongée dans un environnement urbain
où l'air est fortement pollué ou sur des
routes poussiéreuses à chaussée
cahoteuse, il est recommandé de
l'inspecter de façon plus fréquente et de
le remplacer plus tôt. Lorsque vous
remplacez vous-même le filtre à air de
climatisation, respectez la procédure
décrite ci-après en veillant à ne pas
endommager les autres composants.
Remplacez le filtre selon les indications
du programme d'entretien.
Remplacement du filtre
1. Ouvrez la boîte à gants et ôtez la
sangle de maintien.2. Une fois la boîte à gants ouverte,
retirez les butées de chaque côté.
ODM072014
ODM072015

755
Entretien

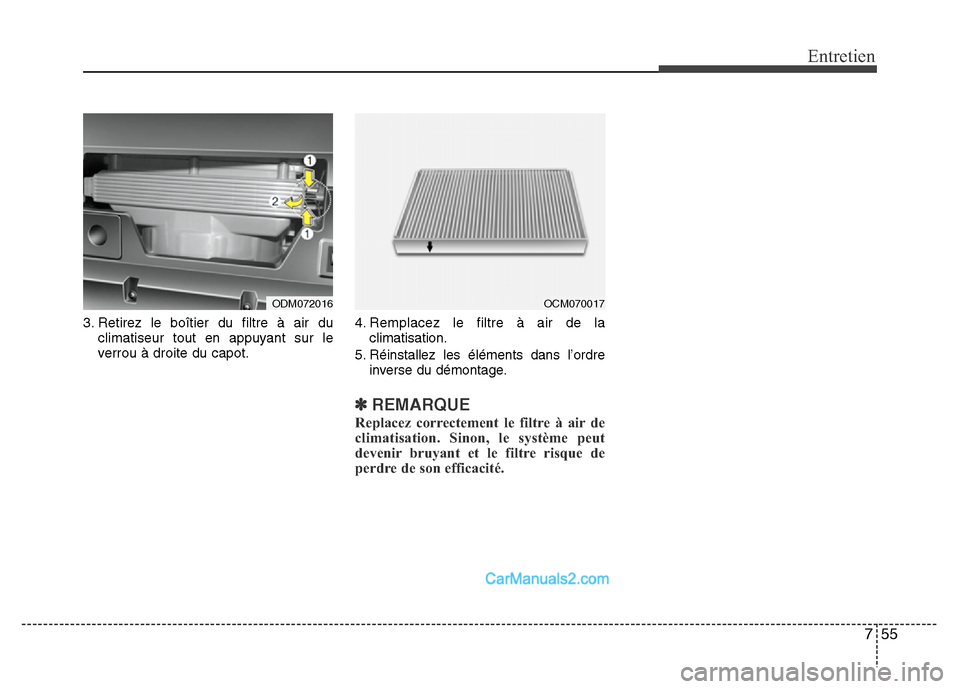

3. Retirez le boîtier du filtre à air du
climatiseur tout en appuyant sur le
verrou à droite du capot.4. Remplacez le filtre à air de la
climatisation.
5. Réinstallez les éléments dans l’ordre
inverse du démontage.
✽REMARQUE
Replacez correctement le filtre à air de
climatisation. Sinon, le système peut
devenir bruyant et le filtre risque de
perdre de son efficacité.
OCM070017ODM072016

Entretien
56 7

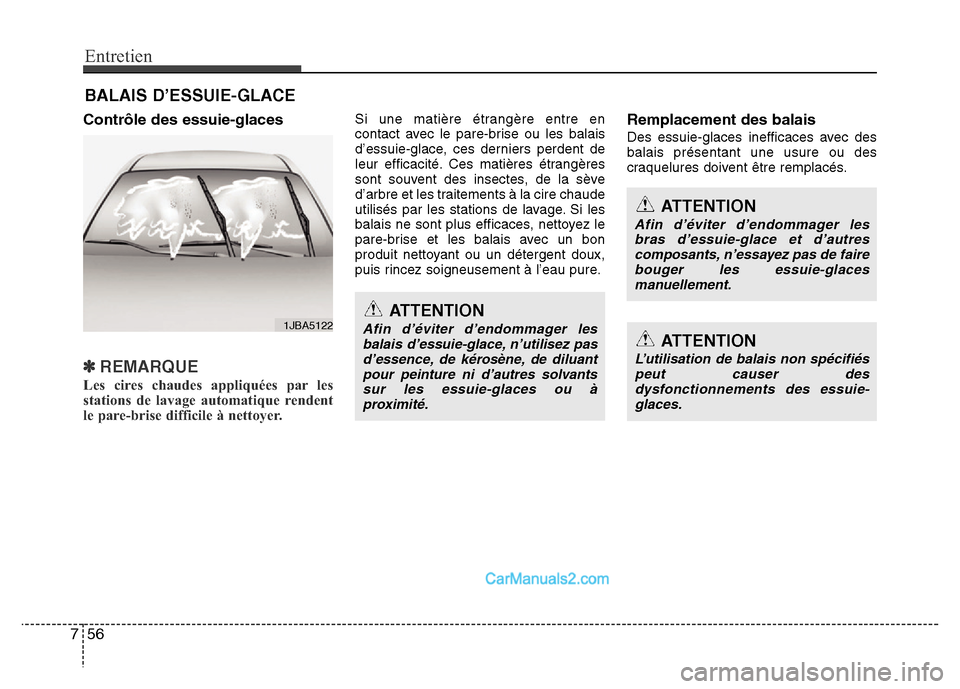

BALAIS D’ESSUIE-GLACE
Contrôle des essuie-glaces
✽REMARQUE
Les cires chaudes appliquées par les
stations de lavage automatique rendent
le pare-brise difficile à nettoyer.
Si une matière étrangère entre en
contact avec le pare-brise ou les balais
d’essuie-glace, ces derniers perdent de
leur efficacité. Ces matières étrangères
sont souvent des insectes, de la sève
d’arbre et les traitements à la cire chaude
utilisés par les stations de lavage. Si les
balais ne sont plus efficaces, nettoyez le
pare-brise et les balais avec un bon
produit nettoyant ou un détergent doux,
puis rincez soigneusement à l’eau pure.Remplacement des balais
Des essuie-glaces inefficaces avec des
balais présentant une usure ou des
craquelures doivent être remplacés.
1JBA5122ATTENTION
Afin d’éviter d’endommager les
balais d’essuie-glace, n’utilisez pas
d’essence, de kérosène, de diluant
pour peinture ni d’autres solvants
sur les essuie-glaces ou à
proximité.
ATTENTION
Afin d’éviter d’endommager les
bras d’essuie-glace et d’autres
composants, n’essayez pas de faire
bouger les essuie-glaces
manuellement.
ATTENTION
L’utilisation de balais non spécifiés
peut causer des
dysfonctionnements des essuie-
glaces.

757
Entretien

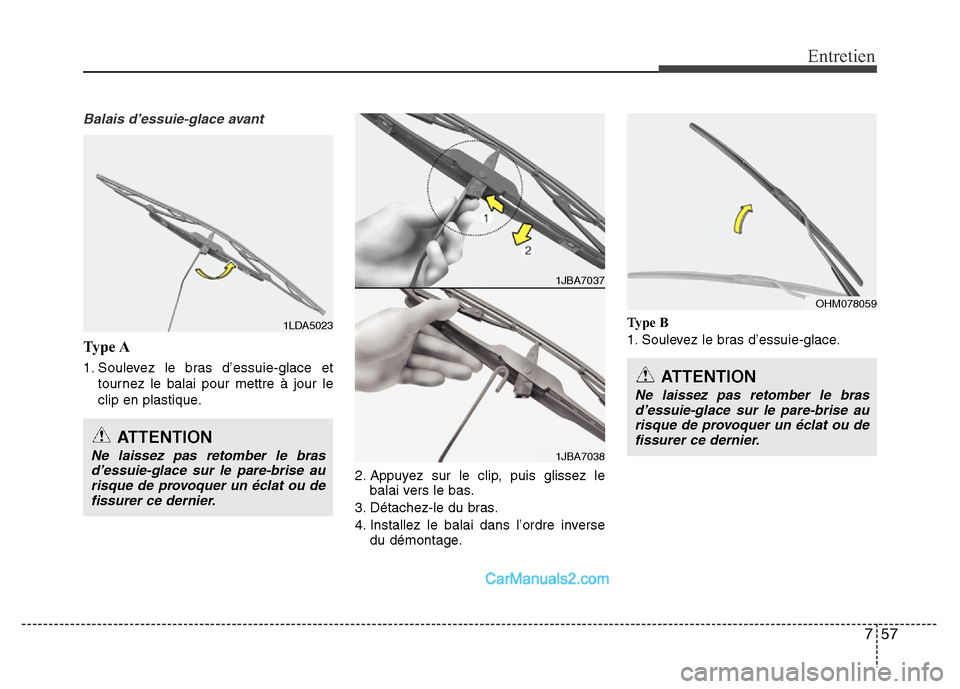

Balais d’essuie-glace avant
Ty p e A
1. Soulevez le bras d’essuie-glace et
tournez le balai pour mettre à jour le
clip en plastique.
2. Appuyez sur le clip, puis glissez le
balai vers le bas.
3. Détachez-le du bras.
4. Installez le balai dans l’ordre inverse
du démontage.Ty p e B
1. Soulevez le bras d’essuie-glace.
1LDA5023
ATTENTION
Ne laissez pas retomber le bras
d’essuie-glace sur le pare-brise au
risque de provoquer un éclat ou de
fissurer ce dernier.
1JBA7037
1JBA7038
OHM078059
ATTENTION
Ne laissez pas retomber le bras
d’essuie-glace sur le pare-brise au
risque de provoquer un éclat ou de
fissurer ce dernier.

Entretien
58 7
2. Soulevez le clip du balai d'essuie-
glace. Tirez ensuite le balai d'essuie-
glace vers bas et retirez-le.
3. Installez le nouveau balai d'essuie-
glace dans l'ordre inverse du
démontage.
Remplacement du balai d’essuie-
glace de la lunette arrière
1. Soulevez le bras d’essuie-glace et
sortez le balai d’essuie-glace.2. Installez le nouveau balai en
introduisant la partie centrale dans la
fente du bras d'essuie-glace jusqu'à ce
vous entendiez un clic indiquant qu'il
est en position.
3. Assurez-vous que le balai est
fermement installé en essayant
doucement de le sortir.
Afin d'éviter tout endommagement des
bras d'essuie-glace ou d'autres
composants, nous vous conseillons de
faire remplacer le balai par un
concessionnaire HYUNDAI agréé.
OHM078063
OHM078062
OHM078060
OHM078061

759
Entretien

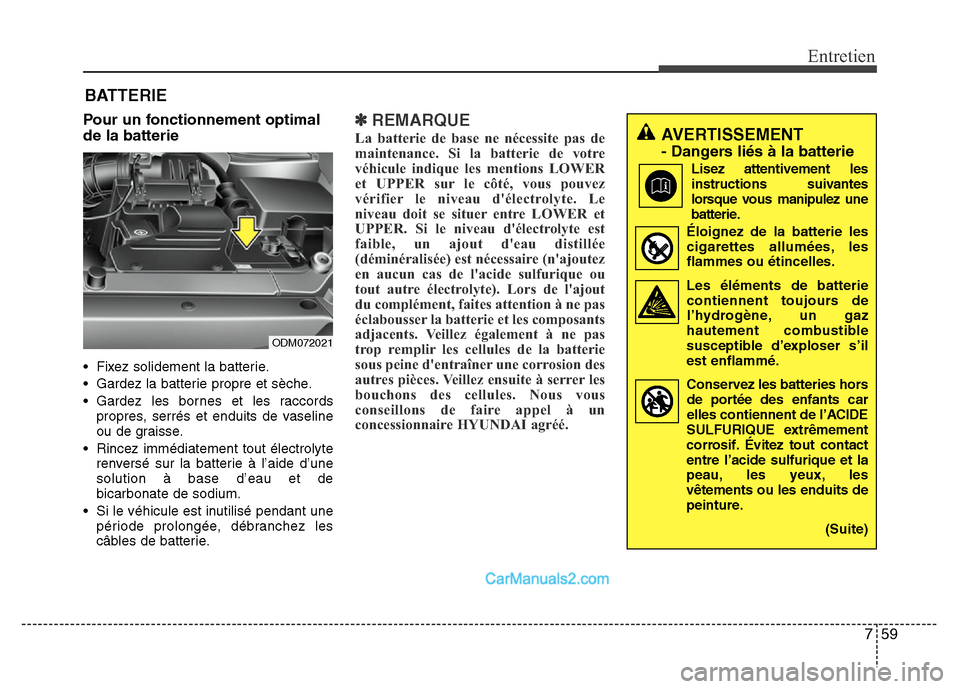

BATTERIE
Pour un fonctionnement optimal
de la batterie
• Fixez solidement la batterie.
• Gardez la batterie propre et sèche.
• Gardez les bornes et les raccords
propres, serrés et enduits de vaseline
ou de graisse.
• Rincez immédiatement tout électrolyte
renversé sur la batterie à l’aide d’une
solution à base d’eau et de
bicarbonate de sodium.
• Si le véhicule est inutilisé pendant une
période prolongée, débranchez les
câbles de batterie.
✽REMARQUE
La batterie de base ne nécessite pas de
maintenance. Si la batterie de votre
véhicule indique les mentions LOWER
et UPPER sur le côté, vous pouvez
vérifier le niveau d'électrolyte. Le
niveau doit se situer entre LOWER et
UPPER. Si le niveau d'électrolyte est
faible, un ajout d'eau distillée
(déminéralisée) est nécessaire (n'ajoutez
en aucun cas de l'acide sulfurique ou
tout autre électrolyte). Lors de l'ajout
du complément, faites attention à ne pas
éclabousser la batterie et les composants
adjacents. Veillez également à ne pas
trop remplir les cellules de la batterie
sous peine d'entraîner une corrosion des
autres pièces. Veillez ensuite à serrer les
bouchons des cellules. Nous vous
conseillons de faire appel à un
concessionnaire HYUNDAI agréé.AVERTISSEMENT
- Dangers liés à la batterie
Lisez attentivement les
instructions suivantes
lorsque vous manipulez une
batterie.
Éloignez de la batterie les
cigarettes allumées, les
flammes ou étincelles.
Les éléments de batterie
contiennent toujours de
l’hydrogène, un gaz
hautement combustible
susceptible d’exploser s’il
est enflammé.
Conservez les batteries hors
de portée des enfants car
elles contiennent de l’ACIDE
SULFURIQUE extrêmement
corrosif. Évitez tout contact
entre l’acide sulfurique et la
peau, les yeux, les
vêtements ou les enduits de
peinture.
(Suite)
ODM072021

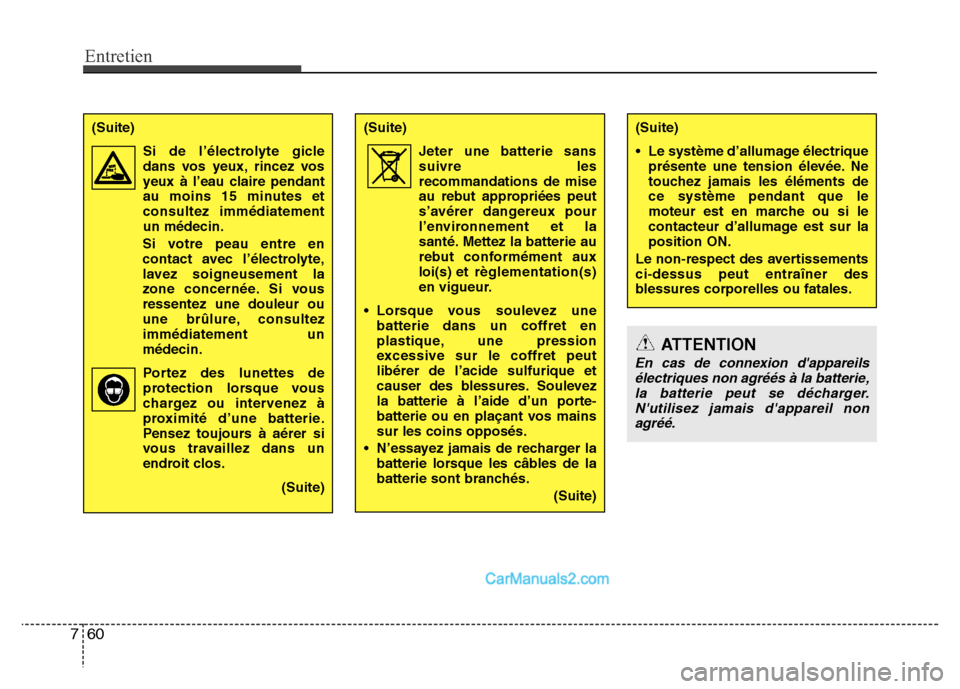

Entretien
60 7
(Suite)
Jeter une batterie sans
suivre les
recommandations de mise
au rebut appropriées peut
s’avérer dangereux pour
l’environnement et la
santé. Mettez la batterie au
rebut conformément aux
loi(s) et règlementation(s)
en vigueur.
• Lorsque vous soulevez une
batterie dans un coffret en
plastique, une pression
excessive sur le coffret peut
libérer de l’acide sulfurique et
causer des blessures. Soulevez
la batterie à l’aide d’un porte-
batterie ou en plaçant vos mains
sur les coins opposés.
• N’essayez jamais de recharger la
batterie lorsque les câbles de la
batterie sont branchés.
(Suite)
ATTENTION
En cas de connexion d'appareils
électriques non agréés à la batterie,
la batterie peut se décharger.
N'utilisez jamais d'appareil non
agréé.
(Suite)
• Le système d’allumage électrique
présente une tension élevée. Ne
touchez jamais les éléments de
ce système pendant que le
moteur est en marche ou si le
contacteur d’allumage est sur la
position ON.
Le non-respect des avertissements
ci-dessus peut entraîner des
blessures corporelles ou fatales.(Suite)
Si de l’électrolyte gicle
dans vos yeux, rincez vos
yeux à l’eau claire pendant
au moins 15 minutes et
consultez immédiatement
un médecin.
Si votre peau entre en
contact avec l’électrolyte,
lavez soigneusement la
zone concernée. Si vous
ressentez une douleur ou
une brûlure, consultez
immédiatement un
médecin.
Portez des lunettes de
protection lorsque vous
chargez ou intervenez à
proximité d’une batterie.
Pensez toujours à aérer si
vous travaillez dans un
endroit clos.
(Suite)

761
Entretien

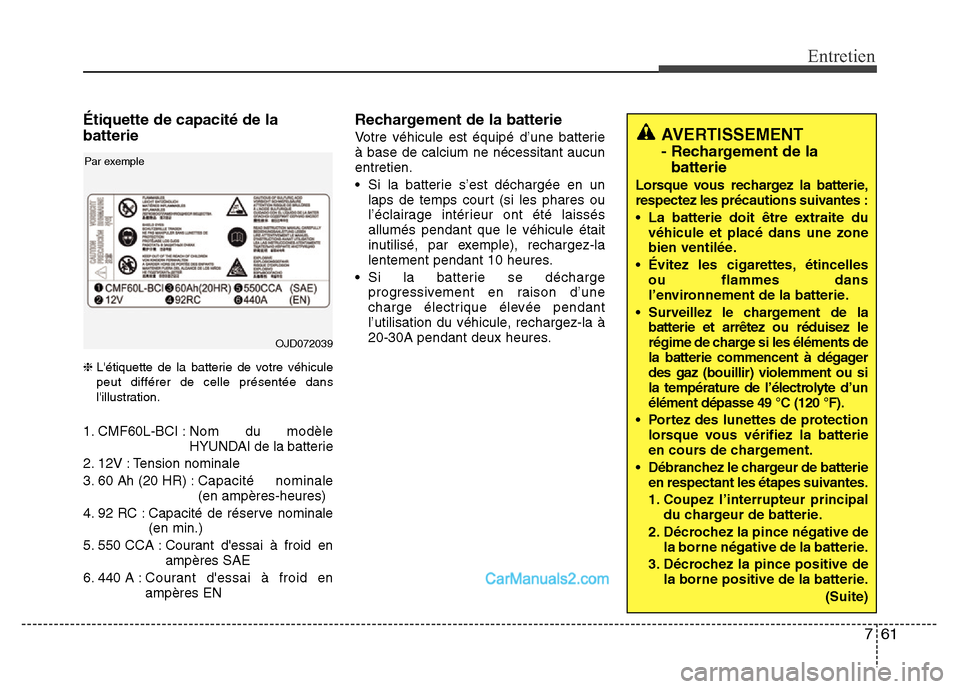

Étiquette de capacité de la
batterie
❈L'étiquette de la batterie de votre véhicule
peut différer de celle présentée dans
l'illustration.
1. CMF60L-BCI :Nom du modèle
HYUNDAI de la batterie
2. 12V : Tension nominale
3. 60 Ah (20 HR) :Capacité nominale
(en ampères-heures)
4. 92 RC : Capacité de réserve nominale
(en min.)
5. 550 CCA : Courant d'essai à froid en
ampères SAE
6. 440 A :Courant d'essai à froid en
ampères EN
Rechargement de la batterie
Votre véhicule est équipé d’une batterie
à base de calcium ne nécessitant aucun
entretien.
• Si la batterie s’est déchargée en un
laps de temps court (si les phares ou
l’éclairage intérieur ont été laissés
allumés pendant que le véhicule était
inutilisé, par exemple), rechargez-la
lentement pendant 10 heures.
• Si la batterie se décharge
progressivement en raison d’une
charge électrique élevée pendant
l’utilisation du véhicule, rechargez-la à
20-30A pendant deux heures.
OJD072039 Par exemple
AVERTISSEMENT
- Rechargement de la
batterie
Lorsque vous rechargez la batterie,
respectez les précautions suivantes :
• La batterie doit être extraite du
véhicule et placé dans une zone
bien ventilée.
• Évitez les cigarettes, étincelles
ou flammes dans
l’environnement de la batterie.
• Surveillez le chargement de la
batterie et arrêtez ou réduisez le
régime de charge si les éléments de
la batterie commencent à dégager
des gaz (bouillir) violemment ou si
la température de l’électrolyte d’un
élément dépasse 49 °C (120 °F).
• Portez des lunettes de protection
lorsque vous vérifiez la batterie
en cours de chargement.
• Débranchez le chargeur de batterie
en respectant les étapes suivantes.
1. Coupez l’interrupteur principal
du chargeur de batterie.
2. Décrochez la pince négative de
la borne négative de la batterie.
3. Décrochez la pince positive de
la borne positive de la batterie.
(Suite)

Entretien
62 7

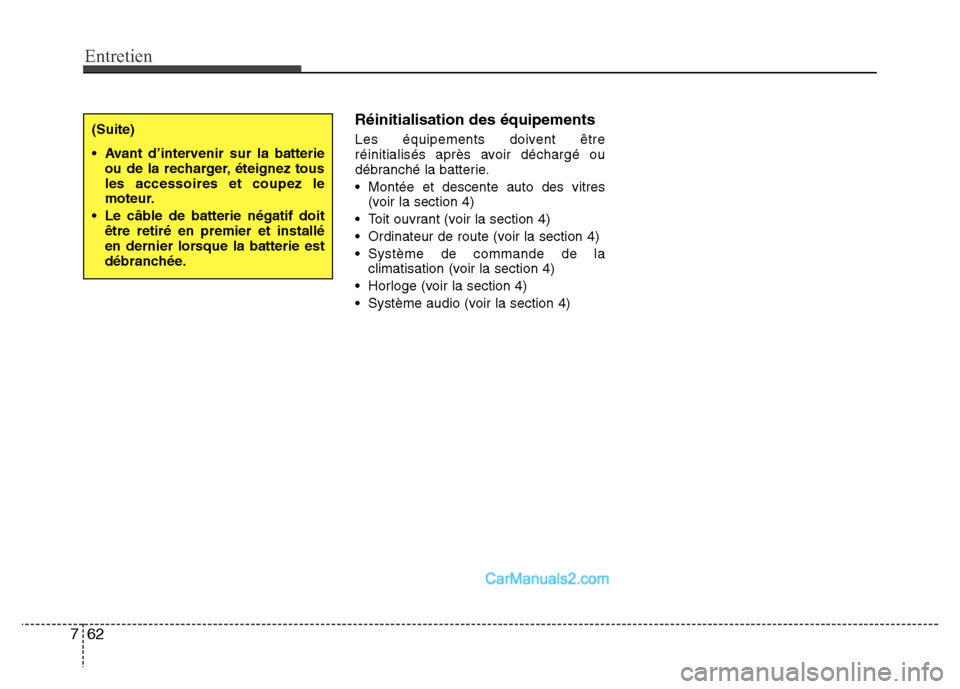

Réinitialisation des équipements
Les équipements doivent être
réinitialisés après avoir déchargé ou
débranché la batterie.
• Montée et descente auto des vitres
(voir la section 4)
• Toit ouvrant (voir la section 4)
• Ordinateur de route (voir la section 4)
• Système de commande de la
climatisation (voir la section 4)
• Horloge (voir la section 4)
• Système audio (voir la section 4)(Suite)
• Avant d’intervenir sur la batterie
ou de la recharger, éteignez tous
les accessoires et coupez le
moteur.
• Le câble de batterie négatif doit
être retiré en premier et installé
en dernier lorsque la batterie est
débranchée.
