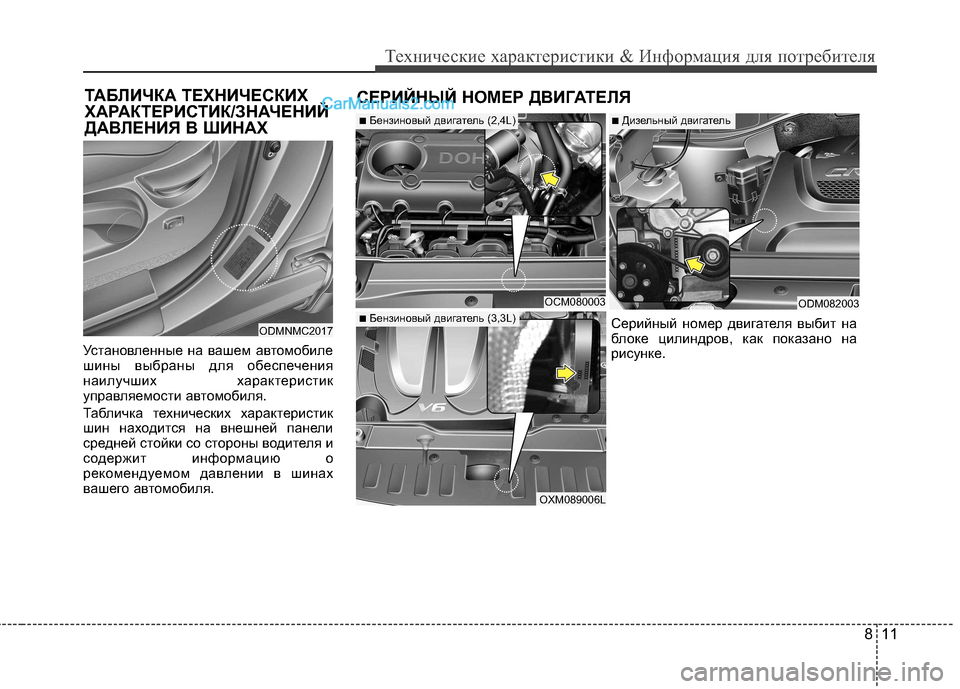

Технические характеристики & Информация для потребителя
Установленные на вашем автомобиле
шины выбраны для обеспечения
наилучших характеристик
управляемости автомобиля.
Табличка технических характеристик
шин находится на внешней панели
средней стойки со стороны водителя и
содержит информацию о
рекомендуемом давлении в шинах
вашего автомобиля.СЕРИЙНЫЙ НОМЕР ДВИГАТЕЛЯ
ТАБЛИЧКА ТЕХНИЧЕСКИХ
ХАРАКТЕРИСТИК/ЗНАЧЕНИЙ
ДАВЛЕНИЯ В ШИНАХ
OCM080003ODM082003
Серийный номер двигателя выбит на
блоке цилиндров, как показано на
рисунке.
■
Бензиновый двигатель (2,4L)
■ Бензиновый двигатель (3,3L)
■Дизельный двигатель
OXM089006L
ODMNMC2017
Page 12 of 797

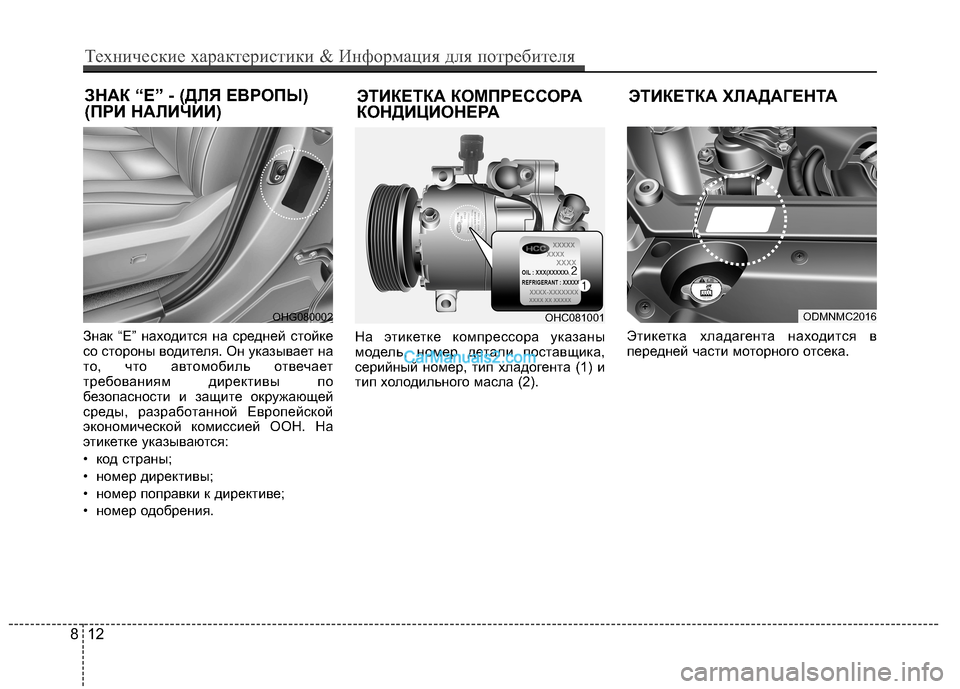

ЭТИКЕТКА КОМПРЕССОРА
КОНДИЦИОНЕРА
ЗНАК “E” - (ДЛЯ ЕВРОПЫ)
(ПРИ НАЛИЧИИ)
812
Технические характеристики & Информация для потребителя
ЭТИКЕТКА ХЛАДАГЕНТА
Знак “E” находится на средней стойке
со стороны водителя. Он указывает на
то, что автомобиль отвечает
требованиям директивы по
безопасности и защите окружающей
среды, разработанной Европейской
экономической комиссией ООН. На
этикетке указываются:
• код страны;
• номер директивы;
• номер поправки к директиве;
• номер одобрения. На этикетке компрессора указаны
модель, номер детали поставщика,
серийный номер, тип хладогента (1) и
тип холодильного масла (2).
Этикетка хладагента находится в
передней части моторного отсека.
OHC081001OHG080002ODMNMC2016
Page 13 of 797
Техническое обслуживание

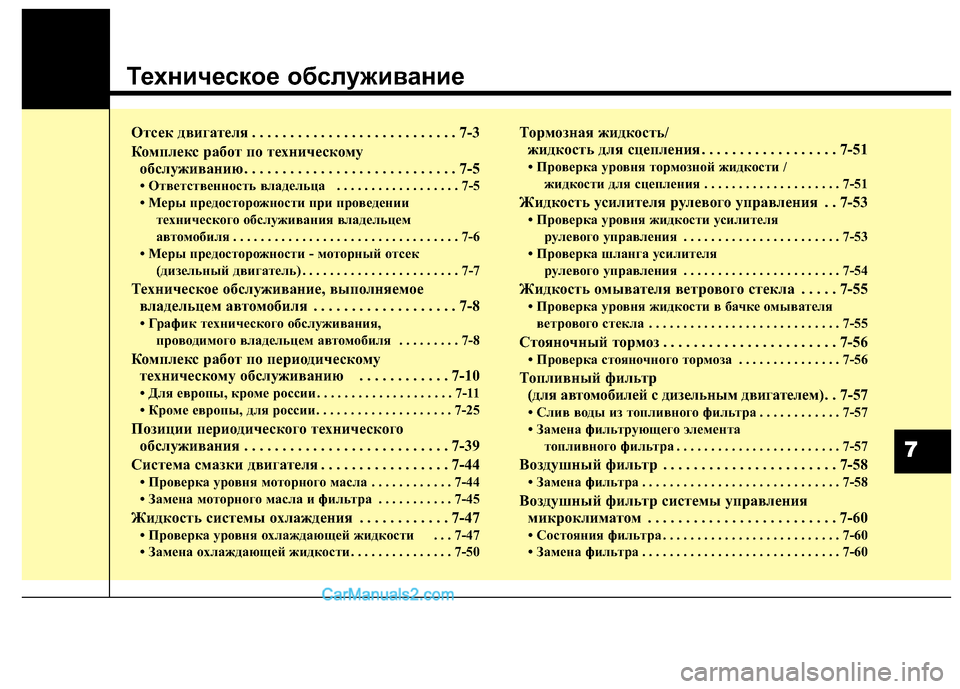

Отсек двигателя . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Комплекс работ по техническому обслуживанию. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-5• Ответственность владельца . . . . . . . . . . . . . . . . . . 7-5
• Меры предосторожности при проведении технического обслуживания владельцем
автомобиля . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-6
• Меры предосторожности - моторный отсек
(дизельный двигатель) . . . . . . . . . . . . . . . . . . . . . . . 7-7
Техническое обслуживание, выполняемое владельцем автомобиля . . . . . . . . . . . . . . . . . . . 7-8• График технического обслуживания, проводимого владельцем автомобиля . . . . . . . . . 7-8
Комплекс работ по периодическому техническому обслуживанию . . . . . . . . . . . . 7-10• Для европы, кроме россии . . . . . . . . . . . . . . . . . . . . 7-11
• Кроме европы, для россии . . . . . . . . . . . . . . . . . . . . 7-25
Позиции периодического технического обслуживания . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-39
Система смазки двигателя . . . . . . . . . . . . . . . . . 7-44 • Проверка уровня моторного масла . . . . . . . . . . . . 7-44
• Замена моторного масла и фильтра . . . . . . . . . . . 7-45
Жидкость системы охлаждения . . . . . . . . . . . . 7-47 • Проверка уровня охлаждающей жидкости . . . 7-47
• Замена охлаждающей жидкости . . . . . . . . . . . . . . . 7-50 Тормозная жидкость/
жидкость для сцепления . . . . . . . . . . . . . . . . . . 7-51• Проверка уровня тормозной жидкости / жидкости для сцепления . . . . . . . . . . . . . . . . . . . . 7-51
Жидкость усилителя рулевого управления . . 7-53 • Проверка уровня жидкости усилителя рулевого управления . . . . . . . . . . . . . . . . . . . . . . . 7-53
• Проверка шланга усилителя рулевого управления . . . . . . . . . . . . . . . . . . . . . . . 7-54
Жидкость омывателя ветрового стекла . . . . . 7-55 • Проверка уровня жидкости в бачке омывателяветрового стекла . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-55
Стояночный тормоз . . . . . . . . . . . . . . . . . . . . . . . 7-56 • Проверка стояночного тормоза . . . . . . . . . . . . . . . 7-56
Топливный фильтр (для автомобилей с дизельным двигателем). . 7-57
• Слив воды из топливного фильтра . . . . . . . . . . . . 7-57
• Замена фильтрующего элемента топливного фильтра . . . . . . . . . . . . . . . . . . . . . . . . 7-57
Воздушный фильтр . . . . . . . . . . . . . . . . . . . . . . . 7-58 • Замена фильтра . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-58
Воздушный фильтр системы управления микроклиматом . . . . . . . . . . . . . . . . . . . . . . . . . 7-60• Состояния фильтра . . . . . . . . . . . . . . . . . . . . . . . . . . 7-60
• Замена фильтра . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-60
7
Page 14 of 797

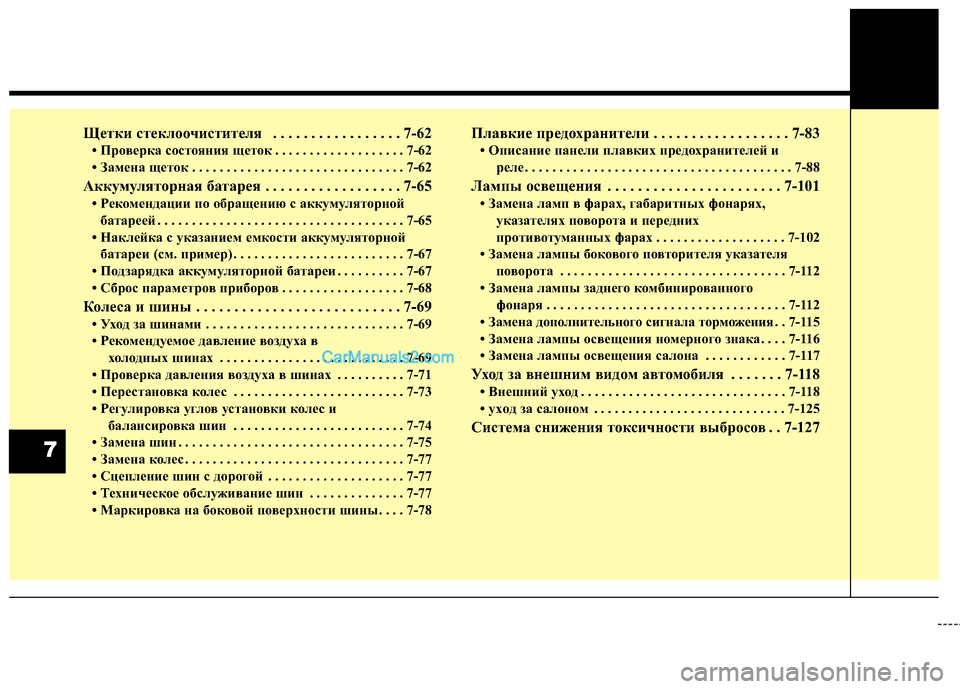

Щетки стеклоочистителя . . . . . . . . . . . . . . . . . 7-62• Проверка состояния щеток . . . . . . . . . . . . . . . . . . . 7-62
• Замена щеток . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-62
Аккумуляторная батарея . . . . . . . . . . . . . . . . . . 7-65 • Рекомендации по обращению с аккумуляторнойбатареей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-65
• Наклейка с указанием емкости аккумуляторной батареи (см. пример) . . . . . . . . . . . . . . . . . . . . . . . . . 7-67
• Подзарядка аккумуляторной батареи . . . . . . . . . . 7-67
• Сброс параметров приборов . . . . . . . . . . . . . . . . . . 7-68
Колеса и шины . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69 • Уход за шинами . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69
• Рекомендуемое давление воздуха в холодных шинах . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-69
• Проверка давления воздуха в шинах . . . . . . . . . . 7-71
• Перестановка колес . . . . . . . . . . . . . . . . . . . . . . . . . 7-73
• Регулировка углов установки колес и балансировка шин . . . . . . . . . . . . . . . . . . . . . . . . . 7-74
• Замена шин . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-75
• Замена колес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-77
• Сцепление шин с дорогой . . . . . . . . . . . . . . . . . . . . 7-77
• Техническое обслуживание шин . . . . . . . . . . . . . . 7-77
• Маркировка на боковой поверхности шины . . . . 7-78 Плавкие предохранители . . . . . . . . . . . . . . . . . . 7-83
• Описание панели плавких предохранителей и реле . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-88
Лампы освещения . . . . . . . . . . . . . . . . . . . . . . . 7-101 • Замена ламп в фарах, габаритных фонарях, указателях поворота и передних
противотум анных фарах . . . . . . . . . . . . . . . . . . . 7-102
• Замена лампы бокового повторителя указателя поворота . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-112
• Замена лампы заднего комбинированного фонаря . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-112
• Замена дополнительного сигнала торможения . . 7-115
• Замена лампы освещения номерного знака. . . . 7-116
• Замена лампы освещения салона . . . . . . . . . . . . 7-117
Уход за внешним видом автомобиля . . . . . . . 7-118 • Внешний уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-118
• уxoд зa caлoнoм . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-125
Система снижения токсичности выбросов . . 7-127
7
Page 15 of 797
73
Техническое обслуживание

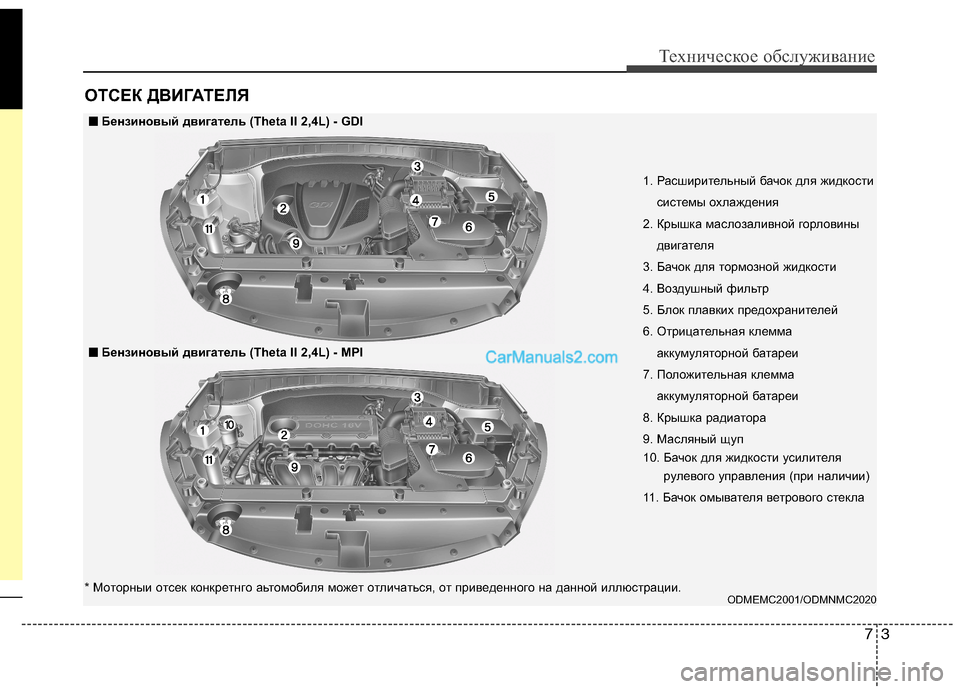

ОТСЕК ДВИГАТЕЛЯ
1. Расширительный бачок для жидкостисистемы охлаждения
2. Крышка маслозаливной горловины двигателя
3. Бачок для тормозной жидкости
4. Воздушный фильтр
5. Блок плавких предохранителей
6. Отрицательная клемма аккумуляторной батареи
7. Положительная клемма аккумуляторной батареи
8. Крышка радиатора
9. Масляный щуп
10. Бачок для жидкости усилителя рулевого управления (при наличии)
11. Бачок омывателя ветрового стекла
ODMEMC2001/ODMNMC2020
■■Бензиновый двигатель (Theta II 2,4L) - GDI
* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpив eдeннoгo нa дaннoй иллюcтpaции.
■■
Бензиновый двигатель (Theta II 2,4L) - MPI
Page 16 of 797
Техническое обслуживание
4
7

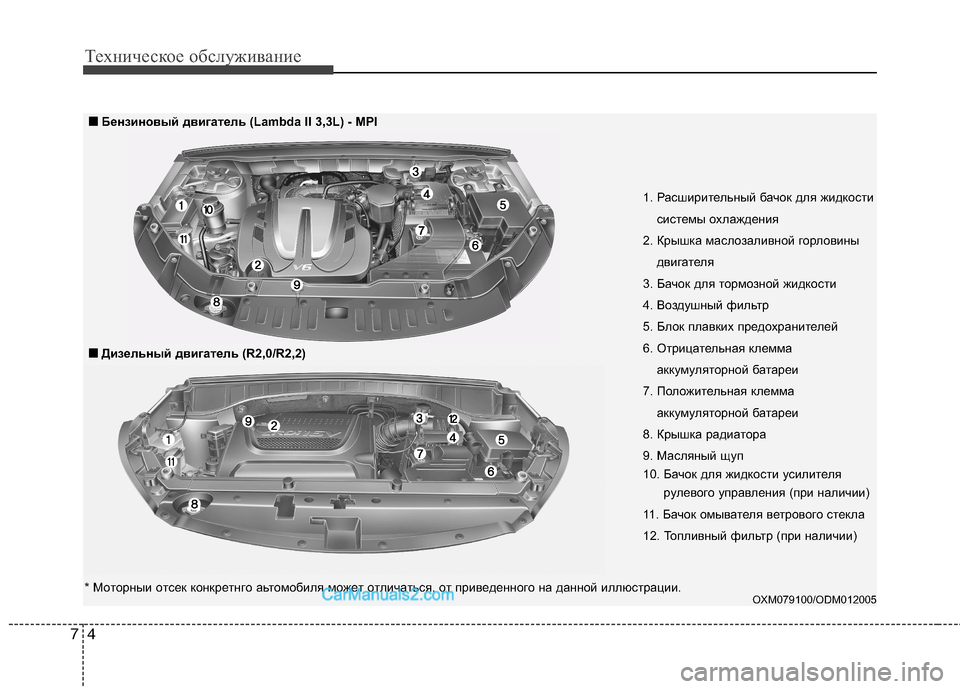

1. Расширительный бачок для жидкости
системы охлаждения
2. Крышка маслозаливной горловины двигателя
3. Бачок для тормозной жидкости
4. Воздушный фильтр
5. Блок плавких предохранителей
6. Отрицательная клемма аккумуляторной батареи
7. Положительная клемма аккумуляторной батареи
8. Крышка радиатора
9. Масляный щуп
10. Бачок для жидкости усилителя рулевого управления (при наличии)
11. Бачок омывателя ветрового стекла
12. Топливный фильтр (при наличии)
OXM079100/ODM012005
■■Дизельный двигатель (R2,0/R2,2)
* Moтopныи oтceк кoнкpeтнгo aьтoмoбиля мoжeт oтличaтьcя, oт пpив eдeннoгo нa дaннoй иллюcтpaции.
■■
Бензиновый двигатель (Lambda II 3,3L) - MPI
Page 17 of 797
75
Техническое обслуживание

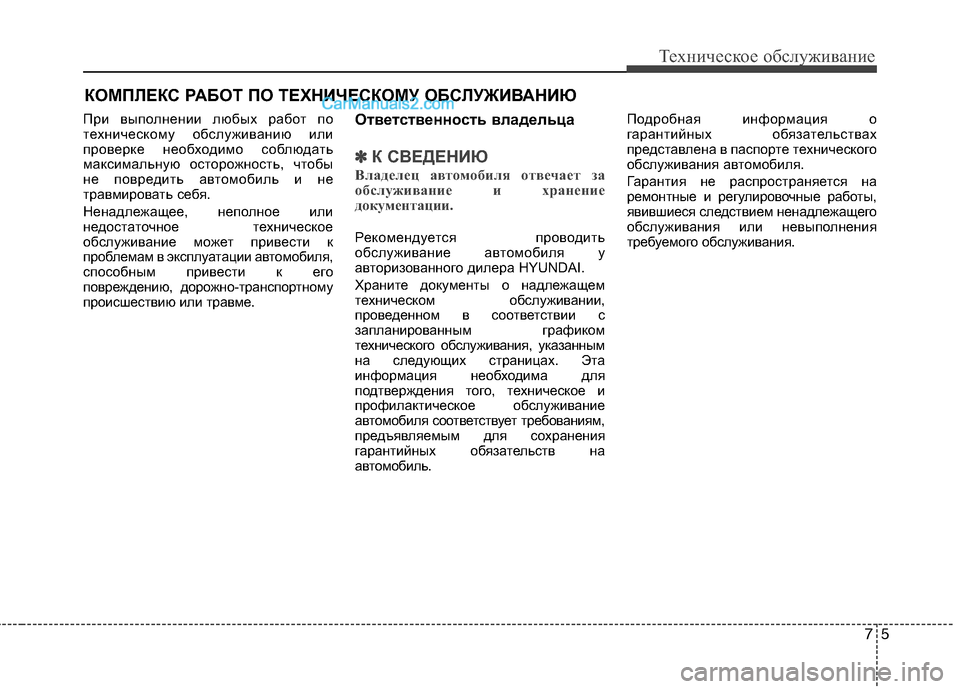

КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
При выполнении любых работ по
техническому обслуживанию или
проверке необходимо соблюдать
максимальную осторожность, чтобы
не повредить автомобиль и не
травмировать себя.
Ненадлежащее, неполное или
недостаточное техническое
обслуживание может привести к
проблемам в эксплуатации автомобиля,
способным привести к его
повреждению, дорожно-транспортному
происшествию или травме. Ответственность владельца
✽✽
К СВЕДЕНИЮ
Владелец автомобиля отвечает за
обслуживание и хранение
документации.
Рекомендуется проводить
обслуживание автомобиля у
авторизованного дилера HYUNDAI.
Храните документы о надлежащем
техническом обслуживании,
проведенном в соответствии с
запланированным графиком
технического обслуживания, указанным
на следующих страницах. Эта
информация необходима для
подтверждения того, техническое и
профилактическое обслуживание
автомобиля соответствует требованиям,
предъявляемым для сохранения
гарантийных обязательств на
автомобиль. Подробная информация о
гарантийных обязательствах
представлена в паспорте технического
обслуживания автомобиля.
Гарантия не распространяется на
ремонтные и регулировочные работы,
явившиеся следствием ненадлежащего
обслуживания или невыполнения
требуемого обслуживания.
Page 18 of 797
Техническое обслуживание
6
7

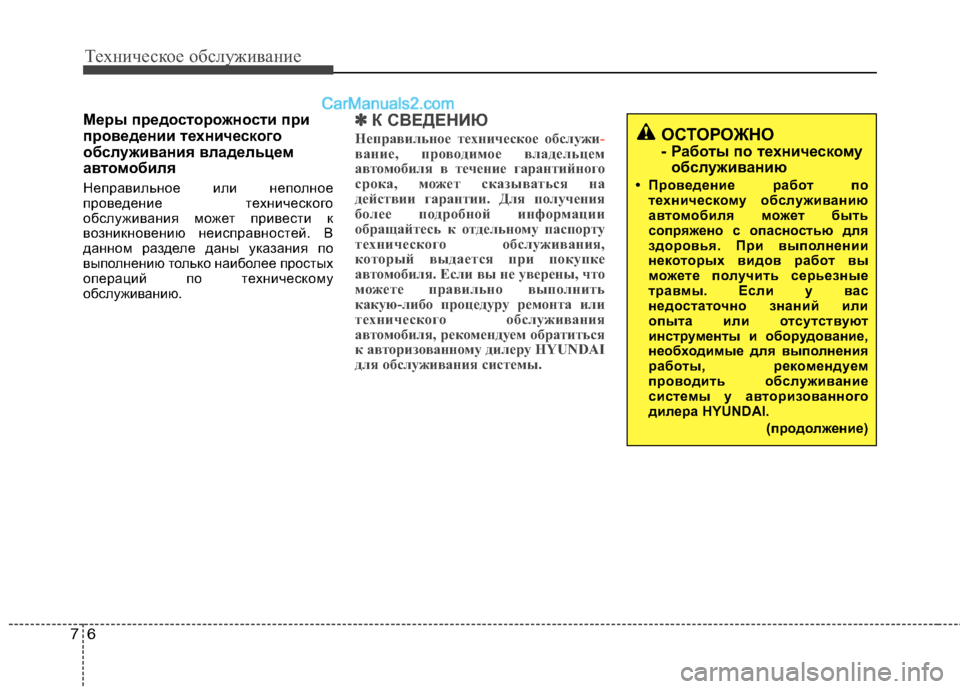

Меры предосторожности при
проведении технического
обслуживания владельцем
автомобиля
Неправильное или неполное
проведение технического
обслуживания может привести к
возникновению неисправностей. В
данном разделе даны указания по
выполнению только наиболее простых
операций по техническому
обслуживанию. ✽✽
К СВЕДЕНИЮ
Неправильное техническое обслужи
-вание, проводимое владельцем
автомобиля в течение гарантийного
срока, может сказываться на
действии гарантии. Для получения
более подробной информации
обращайтесь к отдельному паспорту
технического обслуживания,
который выдается при покупке
автомобиля. Если вы не уверены, что
можете правильно выполнить
какую-либо процедуру ремонта или
технического обслуживания
автомобиля, рекомендуем обратиться
к авторизованному дилеру HYUNDAI
для обслуживания системы.
ОСТОРОЖНО
- Работы по техническому обслуживанию
• Проведение работ по техничес кому обслужив анию
автом обиля может быть
сопряжено с опасностью для
здоровья. При выполнении
некоторых видов работ вы
можете пол учить серьезные
травмы. Если у вас
недостаточно знаний или
опыта или отсутствуют
инструменты и оборудование,
необходимые для выполнения
работы, рекомендуем
проводить обслуживание
системы у авторизованного
дилера HYUNDAI.
(продолжение)
Page 19 of 797
77
Техническое обслуживание
Меры предосторожности -
моторный отсек
(дизельный двигатель)
• Инжектор работает при высокомнапряжении (максимум 200 В).
Поэтому могут произойти указанные
ниже несчастные случаи.
- Непосредственный контакт синжектором или проводами
инжектора может вызвать поражение
электрическим током, повредить
мышцы или нервную систему.
- Электромагнитные волны от работающего инжектора могут
стать причиной неисправности
кардиостимулятора.
• Соблюдайте представленные ниже рекомендации по безопасности при
проверке моторного отсека при
работающем двигателе.
- Не касайтесь инжектора, проводовинжектора и компьютера двигателя
во время работы двигателя.
- Не удаляйте разъем инжектора во время работы двигателя.
- Люди с кардиостимуляторами не должны близко подходить к
двигателю во время его запуска
или работы.
ОСТОРОЖНО
- Для ав томобилей с
дизельным двигателем
Не допускайте проведения работ
по обслуживанию системы
впрыска топлива при
работающем двигателе или в
пределах 30 секунд после его
выключения. Насос высокого
давления, топливный коллектор,
форсунки и трубопроводы
высокого давления находятся
под действием высокого
давления даже после
выключения двигателя. Струя
топлива, образующаяся в месте
негерметичности, при контакте с
телом человека может привести к
серьезной травме. Люди с
электронными стимуляторами
сердца не должны приближаться
более чем на 30 см к
электронному блоку управления
ECU или электрической проводке
в двигательном отсеке при
работающем двигателе,
поскольку высокие токи в
электронной системе управления
двигателем могут создавать
мощные магнитные поля.(продолжение)
• Выполнение работ под капотом при работающем двигателе
может представлять опасность
для здоровья. Опасность
усиливается, если на вас
надеты ювелирные изделия
или свободная одежда. Они
могут попасть в движущиеся
детали и стать причиной
травмы. Таким образом, если
вам необходимо держать
двигатель включенным при
выполнении работ под
капотом, убедитесь, что вы
сняли все ювелирные изделия
(особенно кольца, браслеты,
часы и ожерелья), а также
галстук, шарф и аналогичные
элементы одежды, прежде чем
приближаться к работающему
двигателю или вентиляторам
охлаждения.
Page 20 of 797
Техническое обслуживание
8
7
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ АВТОМОБИЛЯ
Ниже представлены списки проверок
автомобиля и проверок, которые
должны быть проводиться с указанной
периодичностью, позволяющей
обеспечить безопасную и длительную
эксплуатацию автомобиля. При
возникновении вопросов рекомендуем
обратиться к авторизованному дилеру
HYUNDAI. Данные проверки
технического состояния, выполняемые
владельцем автомобиля, в основном,
не подпадают под действие
гарантийных обязательств. В связи с
этим, в некоторых случаях владелец
должен будет оплатить выполнение
работ, а также использованные детали
и смазочные материалы. График технического
обслуживания, проводимого
владельцем ав
томобиля
При заправке автомобиля
топливом:
• Проверьте уровень моторного
масла.
• Проверьте уровень охлаждающей жидкости в бачке.
• Проверьте уровень жидкости в бачке омывателя ветрового стекла.
• Убедитесь, что все шины накачаны до нормального давления.
В процессе эксплуатации
автомобиля:
• Отмечайте все изменения в звуке
выхлопа, а также появление запаха
выхлопных газов в салоне.
• Следите за вибрацией рулевого колеса. Обращайте внимание на
возрастание усилия, требуемого для
поворота рулевого колеса, появление
люфта в рулевом колесе, изменение
его нейтрального положения.
• Обращайте внимание, не происходит ли постоянного
небольшого “увода” автомобиля в
одну сторону при движении по
гладкой ровной дороге.
• Во время торможения прислушивайтесь к работе систем
автомобиля, отмечайте появление
необычных звуков, смещение в одну
сторону, увеличение хода педали
тормоза или возрастание усилия
при ее нажатии.
• В случае ошибочного выбора передачи или каких-либо изменений
в работе коробки передач проверьте
уровень трансмиссионной жидкости.
• Проверить работу механической коробки передач, включая работу
муфты.
ОСТОРОЖНО
Соблюдайте осторожность,
проверяя уровень охлаждающей
жидкости при горячем двигателе.
Горячая охлаждающая жидкость
и пар, выходящие под давлением
из бачка, могут стать причиной
ожога или другой травмы.
