Hyundai Santa Fe 2013 Инструкция по эксплуатации (in Russian)

79
Техническое обслуживание

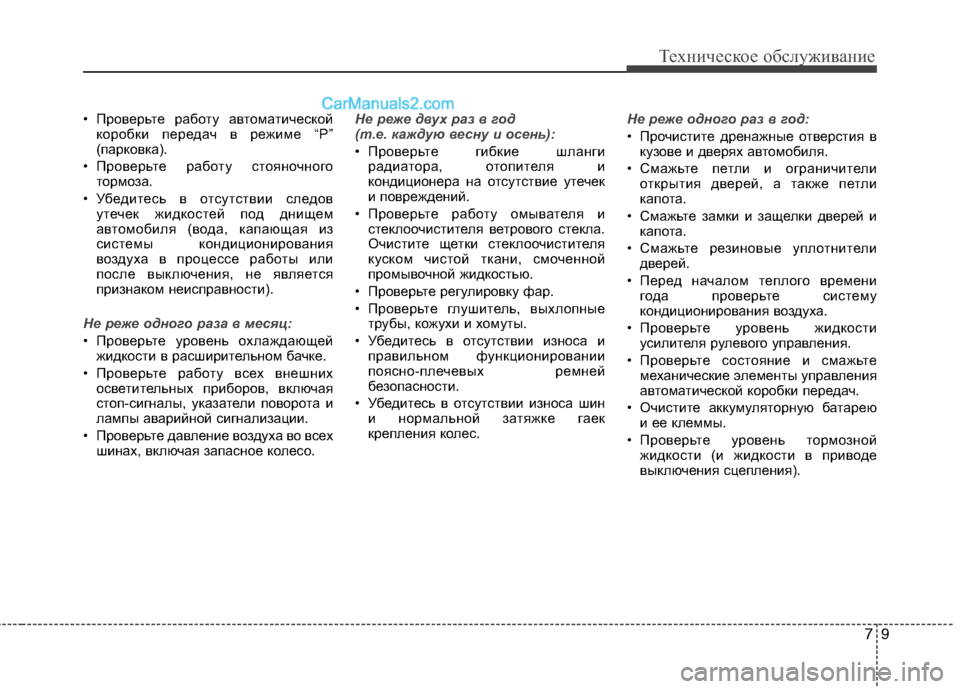

• Проверьте работу автоматическойкоробки передач в режиме “P”
(парковка).
• Проверьте работу стояночного тормоза.
• Убедитесь в отсутствии следов утечек жидкостей под днищем
автомобиля (вода, капающая из
системы кондиционирования
воздуха в процессе работы или
после выключения, не является
признаком неисправности).
Не реже одного раза в месяц:
• Проверьте уровень охлаждающей
жидкости в расширительном бачке.
• Проверьте работу всех внешних осветительных приборов, включая
стоп-сигналы, указатели поворота и
лампы аварийной сигнализации.
• Проверьте давление воздуха во всех шинах, включая запасное колесо.
Не реже двух раз в год
(т.е. каждую весну и осень):
• Проверьте гибкие шланги
радиатора, отопителя и
кондиционера на отсутствие утечек
и повреждений.
• Проверьте работу омывателя и стеклоочистителя ветрового стекла.
Очистите щетки стеклоочистителя
куском чистой ткани, смоченной
промывочной жидкостью.
• Проверьте регулировку фар.
• Проверьте глушитель, выхлопные трубы, кожухи и хомуты.
• Убедитесь в отсутствии износа и правильном функционировании
поясно-плечевых ремней
безопасности.
• Убедитесь в отсутствии износа шин и нормальной затяжке гаек
крепления колес.
Не реже одного раз в год:
• Прочистите дренажные отверстия в
кузове и дверях автомобиля.
• Смажьте петли и ограничители открытия дверей, а также петли
капота.
• Смажьте замки и защелки дверей и капота.
• Смажьте резиновые уплотнители дверей.
• Перед началом теплого времени года проверьте систему
кондиционирования воздуха.
• Проверьте уровень жидкости усилителя рулевого управления.
• Проверьте состояние и смажьте механические элементы управления
автоматической коробки передач.
• Очистите аккумуляторную батарею и ее клеммы.
• Проверьте уровень тормозной жидкости (и жидкости в приводе
выключения сцепления).

Техническое обслуживание
10
7
КОМПЛЕКС РАБОТ ПО ПЕРИОДИЧЕСКОМУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
Придерживайтесь графика техни
-ческого обслуживания в обычном
объеме, если автомобиль не
эксплуатируется постоянно в одном из
перечисленных ниже режимов. Если
автомобиль регулярно
эксплуатируется в одном из
приведенных ниже режимов, следуйте
графику технического обслуживания
при тяжелых условиях эксплуатации.
• Регулярные поездки на малые расстояния.
• Эксплуатация автомобиля в условиях запыленности или в
песчаных районах.
• Частое применение тормозов.
• Эксплуатация автомобиля в районах, в которых применяется
соль или другие вещества,
вызывающие коррозию.
• Эксплуатация в условиях плохих или грязных дорог.
• Эксплуатация автомобиля в горных районах.
• Продолжительные периоды работы двигателя в режиме холостого хода
или движения автомобиля на малой
скорости. • Эксплуатация автомобиля в
условиях климата, характер-изующегося продолжительным
периодом с низкой температурой
воздуха и/или высокой влажностью.
• Эксплуатация более 50% общего времени в напряженном городском
цикле при температуре воздуха
выше 32°C (90°F).
Если автомобиль эксплуатируется в
одном из режимов, перечисленных
выше, то проверку его технического
состояния, замену или долив рабочих
жидкостей следует проводить чаще,
чем указано в графике технического
обслуживания при эксплуатации в
обычных условиях. После
прохождения километража или
промежутков времени, указанных в
таблице, продолжайте соблюдать
указанные интервалы технического
обслуживания.

711
Техническое обслуживание
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ
Чтобы гарантировать хорошую производительность двигателя и сн изить выбросы в атмосферу, нужно выполнить следующие регламентн ые
работы. Чтобы не нарушить гарантию, следует сохранять квитанци и всех служб контроля выбросов. В случае, когда показаниями к обслуживанию
являются как пробег, так и время эксплуатации, частота обслуживания определяется первым из наступивших условий.
* 1
: Проверка уровня масла в двигателе и отсутствия утечек чер ез каждые
500 км (350 миль) или перед продолжительной поездкой.
* 2
: Это плановое обслуживание зависит от качества топлива. Он о
применимо только при использовании аттестованного топлив а <"EN590
или эквивалентного">. Если показатели дизельного топлива не
соответствуют характеристикам топлива EN590, то его нужно за менить
в соответствии с требованиями для обслуживания при жестких
условиях эксплуатации автомобиля.
* 3
: Если недоступно рекомендованное масло, заменять моторно е
масло и масляный фильтр каждые 20000 км или 12 месяца.
* 4
: В случае невозможности приобретения рекомендованного
моторного масла заменяйте его и фильтр через каждые 15 000 км
или 12 месяца для двигателей 2,4L.
* 5
: Следует регулярно проверять уровень моторного масла и
поддерживать его на должном уровне. Эксплуатация с
недостаточным уровнем масла может повредить двигатель, при
этом такие повреждения не покрываются гарантией.
* 6
: Данный график технического обслуживания зависит от качества
используемого топлива. Он действителен только в случае
использования качественного топлива <”EN590 или аналогичное”>.
Если характеристики дизельного топлива не соответствуют
стандарту EN590, замену следует производить чаще. В случае
возникновения таких значительных проблем, как блокировк а подачи
топлива, рывки, потеря мощности, трудности с пуском и т. п .,
топливный фильтр необходимо немедленно заменить, незав исимо
от графика технического обслуживания. Для получения
дополнительной информации рекомендуем обратиться к
уполномоченному дилеру HYUNDAI. *
7
: Топливный фильтр считается компонентом, не требующим те хнического
обслуживания, но все же рекомендуется периодически его про верять. В
случае возникновения таких значительных проблем, как блоки ровка подачи
топлива, рывки, потеря мощности, трудности с пуском и т. п ., топливный
фильтр необходимо немедленно заменить, независимо от гра фика
технического обслуживания. Для получения дополнительной инф ормации
рекомендуем обратиться к уполномоченному дилеру HYUNDAI.
* 8
: Масло в механической коробке передач, раздаточной коро бке и
дифференциале необходимо менять всякий раз, когда
соответствующие агрегаты в течение некоторого времени
находились под водой.
* 9
: Проверьте и, по необходимости, исправьте или заменит е.
Проверьте натяжитель приводного ремня, направляющий рол ик и
шкив генератора. При необходимости исправьте или замен ите.
* 10
: При добавлении охлаждающей жидкости следует использовать
только деионизированную или мягкую воду. Запрещается
добавлять жесткую воду в оригинальную охлаждающую жидкость.
Ошибки при смешивании охлаждающей жидкости могут привести к
серьезной неисправности или повреждению двигателя.
* 11
: При наличии сильного шума клапанов и/или вибрации дви гателя
проверьте и отрегулируйте при необходимости. Рекомендуе м
обратиться к авторизованному дилеру HYUNDAI для проверки сист емы.
* 12
: Если невозможно приобрести высококачественный бензин с
присадками, отвечающий требованиям европейских стандартов п о
топливу (EN228) или другим аналогичным требованиям, рекоме ндуется
добавить одну бутылку присадки. Присадки можно приобрести у
авторизованного дилера HYUNDAI. Там же можно получить
рекомендации по их использованию. Не добавляйте другие п рисадки.

Техническое обслуживание
12
7

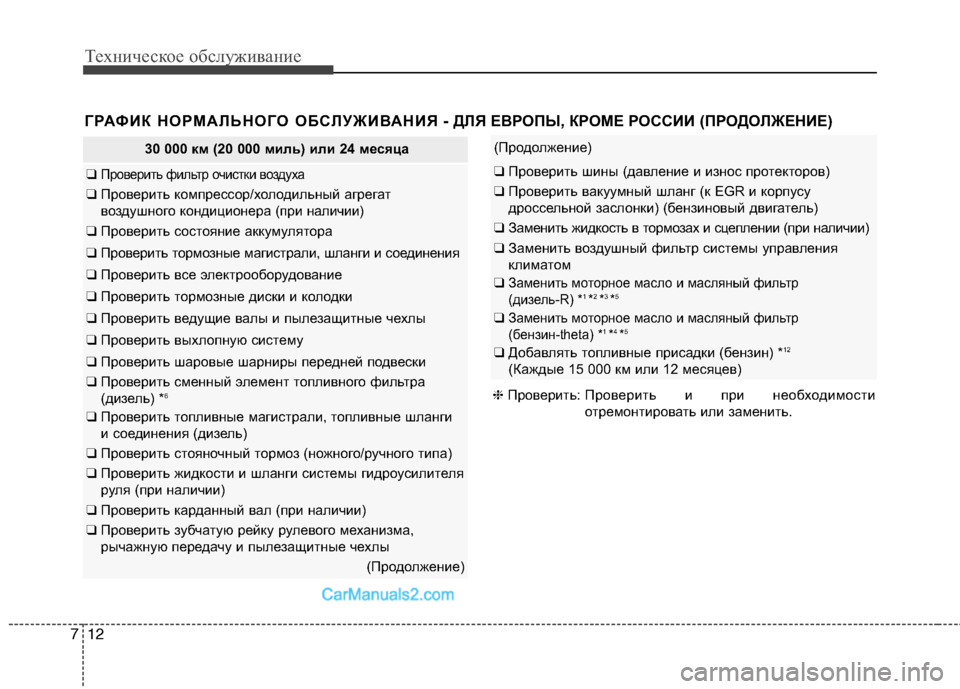

30 000 км (20 000 миль) или 24 месяца
❑ Проверить фильтр очистки воздуха
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить все электрооборудование
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить сменный элемент топливного фильтра
(дизель) * 6
❑
Проверить топливные магистрали, топливные шланги
и соединения (дизель)
❑ Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить карданный вал (при наличии)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
(Продолжение)
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
(Продолжение)
❑ Проверить шины (давление и износ протекторов)
❑ Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑
Добавлять топливные присадки (бензин) * 12
(Каждые 15 000 км или 12 месяцев)
❈ Проверить: Проверить и при необходимости
отремонтировать или заменить.

713
Техническое обслуживание

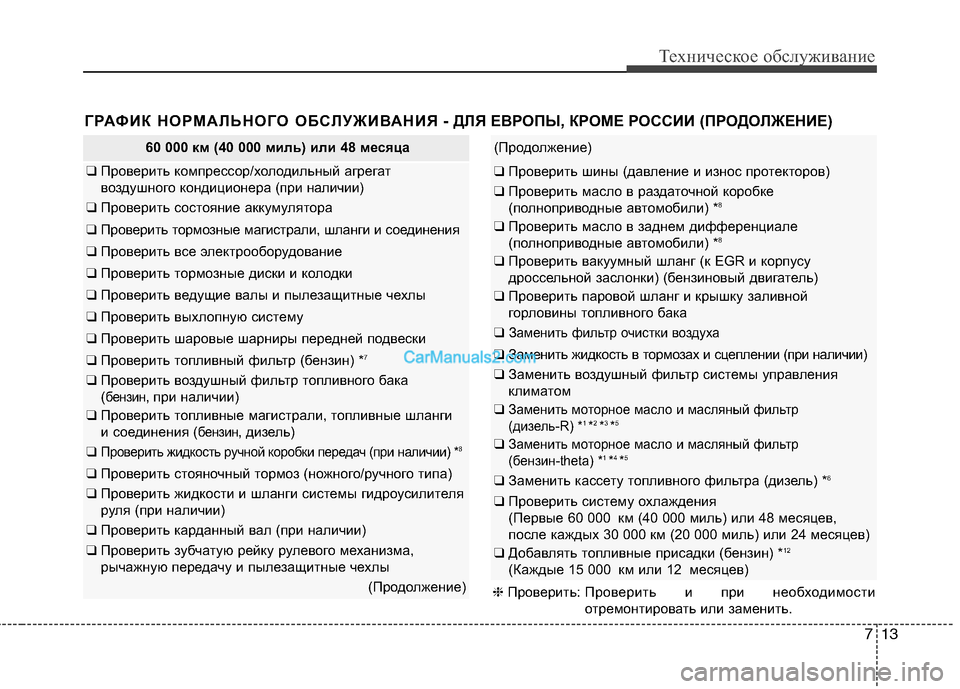

ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
60 000 км (40 000 миль) или 48 месяца
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить все электрооборудование
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить топливный фильтр (бензин) * 7
❑
Проверить воздушный фильтр топливного бака (
бензин,при наличии)
❑ Проверить топливные магистрали, топливные шланги
и соединения (
бензин,дизель)
❑ Проверить жидкость ручной коробки передач (при наличии) * 8
❑
Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить карданный вал (при наличии)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
(Продолжение)
(Продолжение)
❑ Проверить шины (давление и износ протекторов)
❑ Проверить масло в раздаточной коробке
(полноприводные автомобили) * 8
❑
Проверить масло в заднем дифференциале
(полноприводные автомобили) * 8
❑
Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Проверить паровой шланг и крышку заливной
горловины топливного бака
❑ Заменить фильтр очистки воздуха
❑ Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑
Заменить кассету топливного фильтра (дизель) * 6
❑
Проверить систему охлаждения
(Первые 60 000 км (40 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Добавлять топливные присадки (бензин) * 12
(Каждые 15 000 км или 12 месяцев)
❈ Проверить: Проверить и при необходимости
отремонтировать или заменить.

Техническое обслуживание
14
7

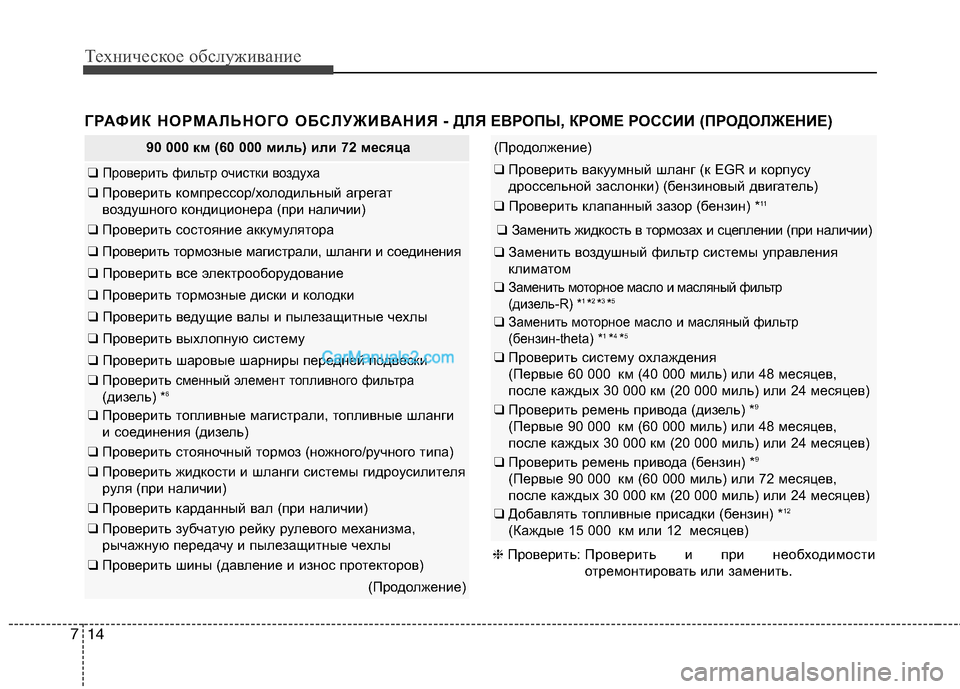

ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
90 000 км (60 000 миль) или 72 месяца
❑ Проверить фильтр очистки воздуха
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить все электрооборудование
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверитьсменный элемент топливного фильтра
(дизель) *6
❑
Проверить топливные магистрали, топливные шланги
и соединения (дизель)
❑ Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить карданный вал (при наличии)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить шины (давление и износ протекторов)
(Продолжение)
(Продолжение)
❑ Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Проверить клапанный зазор (бензин) * 11
❑
Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑
Проверить систему охлаждения
(Первые 60 000 км (40 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (дизель) * 9
(Первые 90 000 км (60 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (бензин) * 9
(Первые 90 000 км (60 000 миль) или 72 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Добавлять топливные присадки (бензин) * 12
(Каждые 15 000 км или 12 месяцев)
❈ Проверить: Проверить и при необходимости
отремонтировать или заменить.

715
Техническое обслуживание

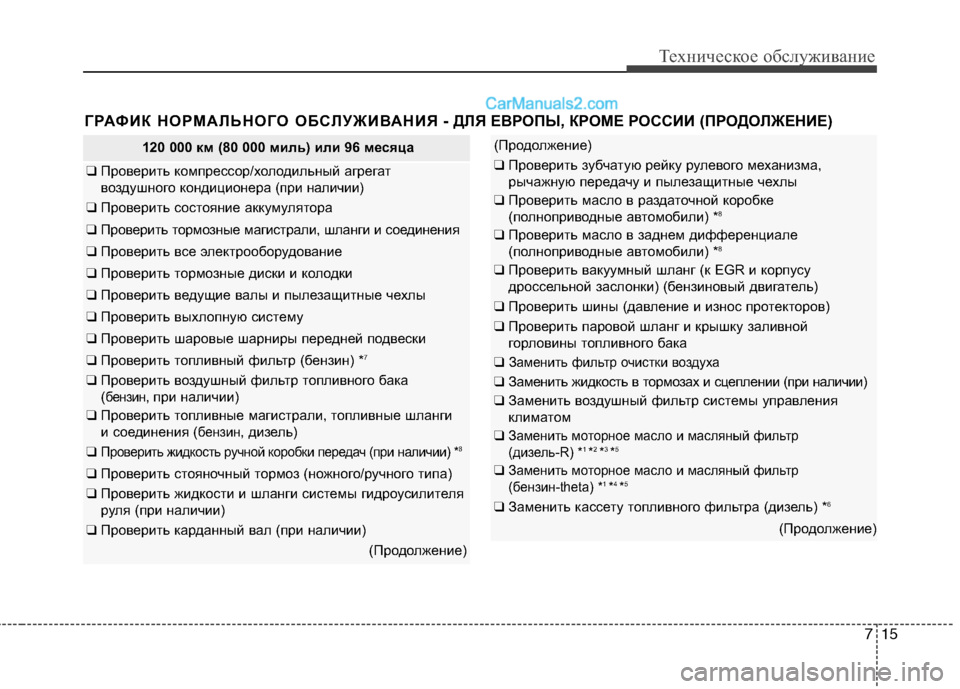

ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
120 000 км (80 000 миль) или 96 месяца
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить все электрооборудование
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить топливный фильтр (бензин) * 7
❑
Проверить воздушный фильтр топливного бака (
бензин,при наличии)
❑ Проверить топливные магистрали, топливные шланги
и соединения (
бензин,дизель)
❑ Проверить жидкость ручной коробки передач (при наличии) * 8
❑
Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить карданный вал (при наличии)
(Продолжение)
(Продолжение)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить масло в раздаточной коробке
(полноприводные автомобили) * 8
❑
Проверить масло в заднем дифференциале
(полноприводные автомобили) * 8
❑
Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Проверить шины (давление и износ протекторов)
❑ Проверить паровой шланг и крышку заливной
горловины топливного бака
❑ Заменить фильтр очистки воздуха
❑ Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑
Заменить кассету топливного фильтра (дизель) * 6
(Продолжение)

Техническое обслуживание
16
7
(Продолжение)
❑ Проверить систему охлаждения
(Первые 60 000 км (40 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (дизель) * 9
(Первые 90 000 км (60 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (бензин) * 9
(Первые 90 000 км (60 000 миль) или 72 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Добавлять топливные присадки (бензин) * 12
(Каждые 15 000 км или 12 месяцев)
❈ Проверить: Проверить и при необходимости
отремонтировать или заменить.
ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ -
ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)

717
Техническое обслуживание

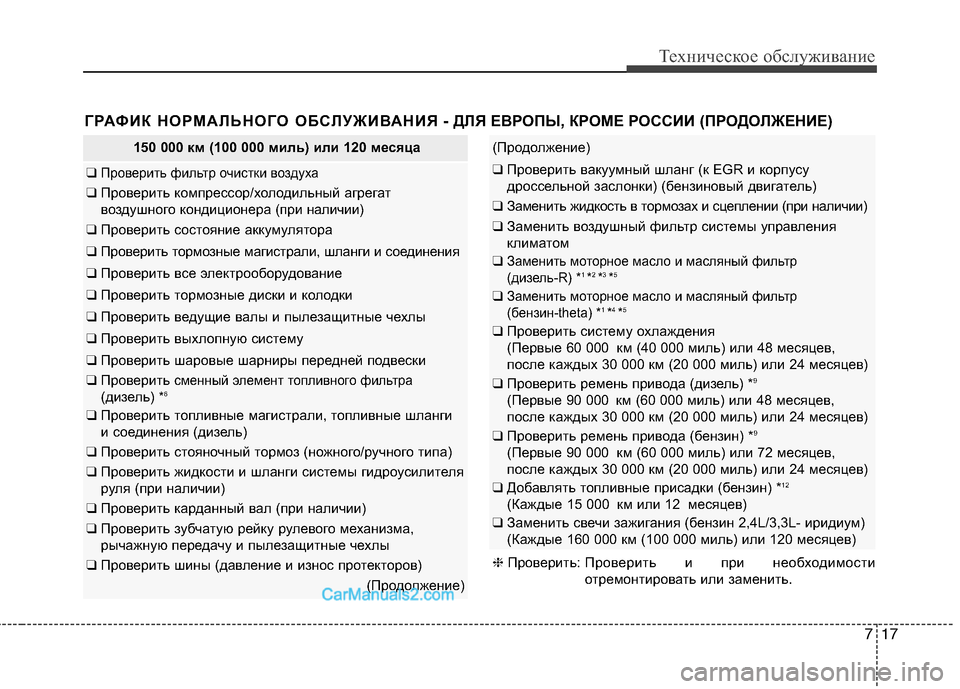

ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
150 000 км (100 000 миль) или 120 месяца
❑ Проверить фильтр очистки воздуха
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить все электрооборудование
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить сменный элемент топливного фильтра
(дизель) *6
❑
Проверить топливные магистрали, топливные шланги
и соединения (дизель)
❑ Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить карданный вал (при наличии)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить шины (давление и износ протекторов)
(Продолжение)
(Продолжение)
❑ Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑
Проверить систему охлаждения
(Первые 60 000 км (40 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (дизель) * 9
(Первые 90 000 км (60 000 миль) или 48 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Проверить ремень привода (бензин) * 9
(Первые 90 000 км (60 000 миль) или 72 месяцев,
после каждых 30 000 км (20 000 миль) или 24 месяцев)
❑ Добавлять топливные присадки (бензин) * 12
(Каждые 15 000 км или 12 месяцев)
❑ Заменить свечи зажигания (бензин 2,4L/3,3L- иридиум)
(Каждые 160 000 км (100 000 миль) или 120 месяцев)
❈ Проверить: Проверить и при необходимости
отремонтировать или заменить.

Техническое обслуживание
18
7

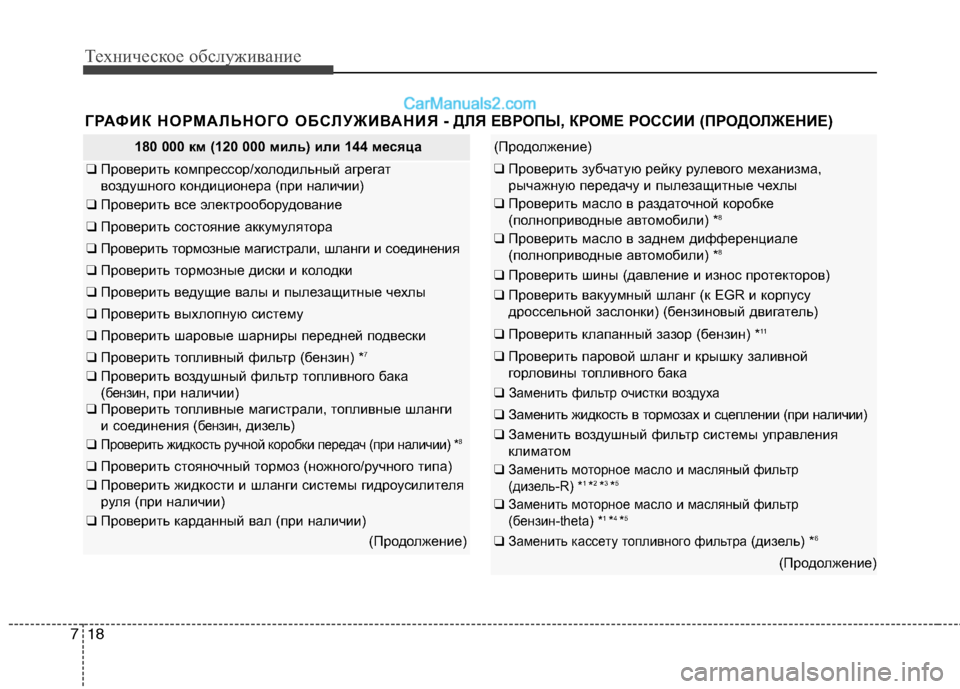

ГРАФИК НОРМАЛЬНОГО ОБСЛУЖИВАНИЯ - ДЛЯ ЕВРОПЫ, КРОМЕ РОССИИ (ПРОДОЛЖЕНИЕ)
180 000 км (120 000 миль) или 144 месяца
❑ Проверить компрессор/холодильный агрегат
воздушного кондиционера
(при наличии)
❑ Проверить все электрооборудование
❑ Проверить состояние аккумулятора
❑ Проверить тормозные магистрали, шланги и соединения
❑ Проверить тормозные диски и колодки
❑ Проверить ведущие валы и пылезащитные чехлы
❑ Проверить выхлопную систему
❑ Проверить шаровые шарниры передней подвески
❑ Проверить топливный фильтр (бензин) * 7
❑
Проверить воздушный фильтр топливного бака (
бензин,при наличии)
❑ Проверить топливные магистрали, топливные шланги
и соединения (
бензин,дизель)
❑ Проверить жидкость ручной коробки передач (при наличии) * 8
❑
Проверить стояночный тормоз (ножного/ручного типа)
❑ Проверить жидкости и шланги системы гидроусилителя
руля (при наличии)
❑ Проверить карданный вал (при наличии)
(Продолжение)
(Продолжение)
❑ Проверить зубчатую рейку рулевого механизма,
рычажную передачу и пылезащитные чехлы
❑ Проверить масло в раздаточной коробке
(полноприводные автомобили) * 8
❑
Проверить масло в заднем дифференциале
(полноприводные автомобили) * 8
❑
Проверить шины (давление и износ протекторов)
❑ Проверить вакуумный шланг (к EGR и корпусу
дроссельной заслонки) (бензиновый двигатель)
❑ Проверить клапанный зазор (бензин) * 11
❑
Проверить паровой шланг и крышку заливной
горловины топливного бака
❑ Заменить фильтр очистки воздуха
❑ Заменить жидкость в тормозах и сцеплении (при наличии)
❑ Заменить воздушный фильтр системы управления
климатом
❑ Заменить моторное масло и масляный фильтр
(дизель-R) * 1
*2
*3
*5
❑ Заменить моторное масло и масляный фильтр
(бензин-theta) * 1
*4
*5
❑ Заменить кассету топливного фильтра (дизель) * 6
(Продолжение)
