Entretien

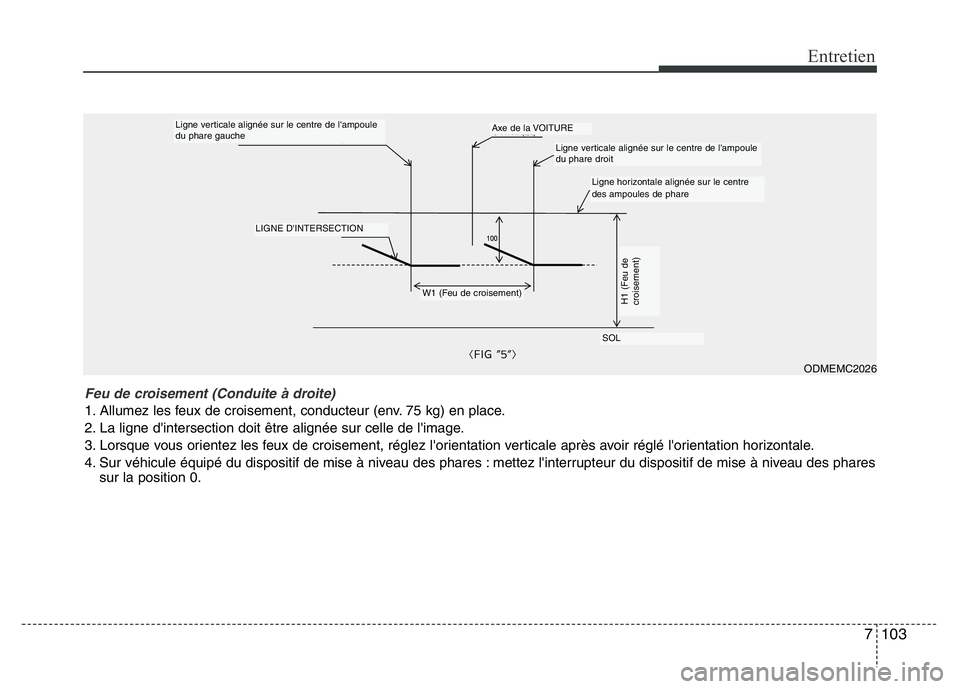

Feu de croisement (Conduite à droite)
1. Allumez les feux de croisement, conducteur (env. 75 kg) en place.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : mettez l'interrupteur du dispositif de mise à niveau des phares
sur la position 0.
ODMEMC2026
Ligne verticale alignée sur le centre de l'ampoule
du phare gauche
LIGNE D'INTERSECTION
W1 (Feu de croisement)
Axe de la VOITURE
Ligne verticale alignée sur le centre de l'ampoule
du phare droit
Ligne horizontale alignée sur le centre
des ampoules de phare
H1 (Feu de
croisement)
SOL

Entretien
104 7

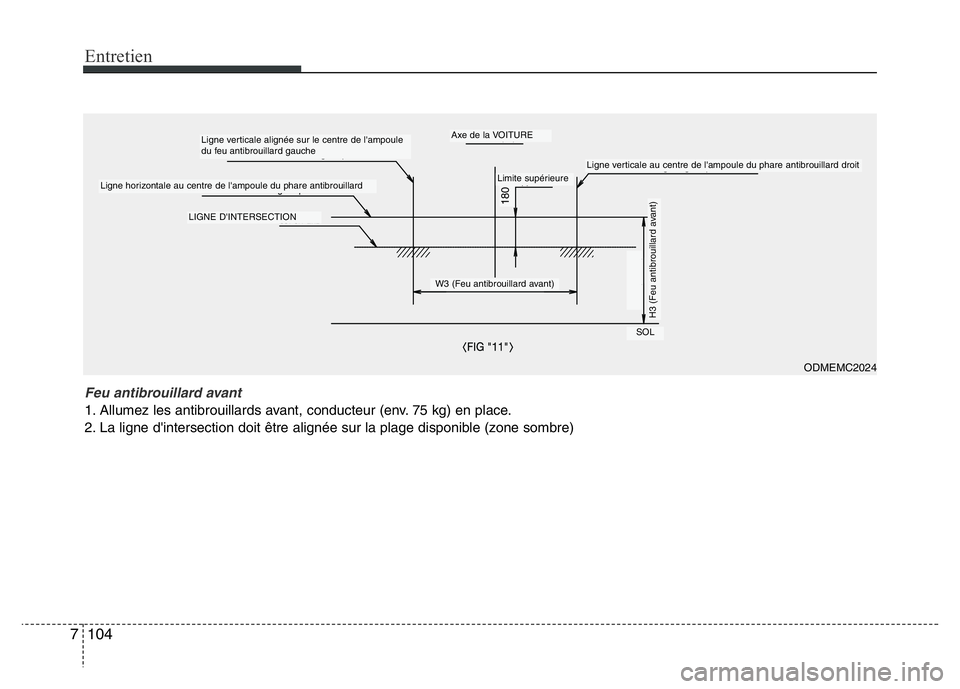

Feu antibrouillard avant
1. Allumez les antibrouillards avant, conducteur (env. 75 kg) en place.
2. La ligne d'intersection doit être alignée sur la plage disponible (zone sombre)
ODMEMC2024
Ligne verticale alignée sur le centre de l'ampoule
du feu antibrouillard gauche
LIGNE D'INTERSECTION
Axe de la VOITURE
Limite supérieure
W3 (Feu antibrouillard avant)
H3 (Feu antibrouillard avant)
180
SOL
Ligne horizontale au centre de l'ampoule du phare antibrouillard
Ligne verticale au centre de l'ampoule du phare antibrouillard droit

7 105
Entretien

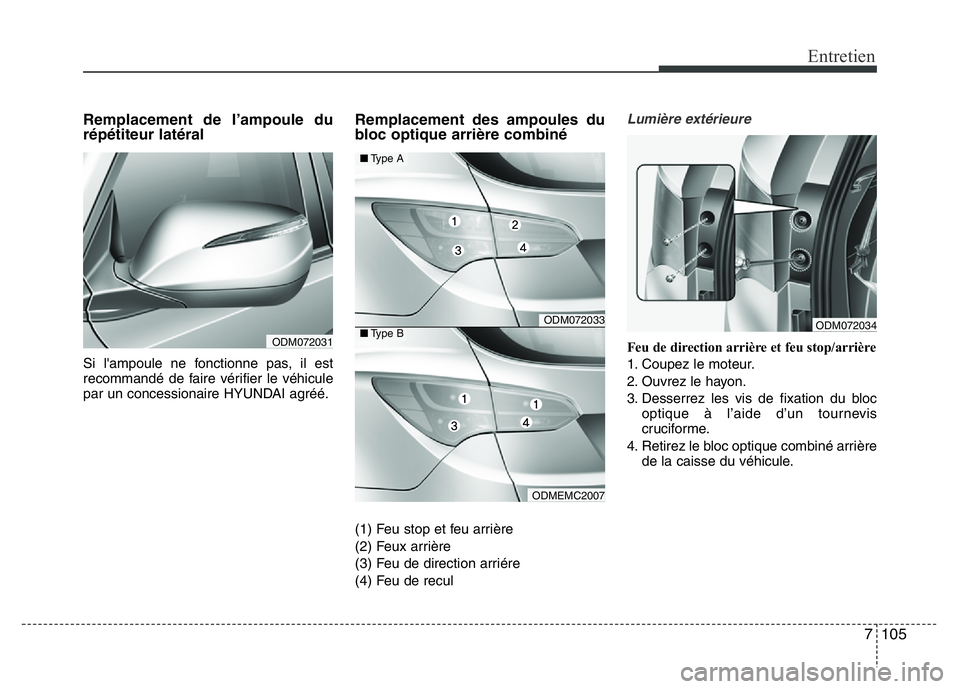

Remplacement de l’ampoule du
répétiteur latéral
Si l'ampoule ne fonctionne pas, il est
recommandé de faire vérifier le véhicule
par un concessionaire HYUNDAI agréé.
Remplacement des ampoules du
bloc optique arrière combiné
(1) Feu stop et feu arrière
(2) Feux arrière
(3) Feu de direction arriére
(4) Feu de recul
Lumière extérieure
Feu de direction arrière et feu stop/arrière
1. Coupez le moteur.
2. Ouvrez le hayon.
3. Desserrez les vis de fixation du bloc
optique à l’aide d’un tournevis
cruciforme.
4. Retirez le bloc optique combiné arrière
de la caisse du véhicule.ODM072031
ODM072034ODM072033
ODMEMC2007
■Type A
■Type B

Entretien
106 7

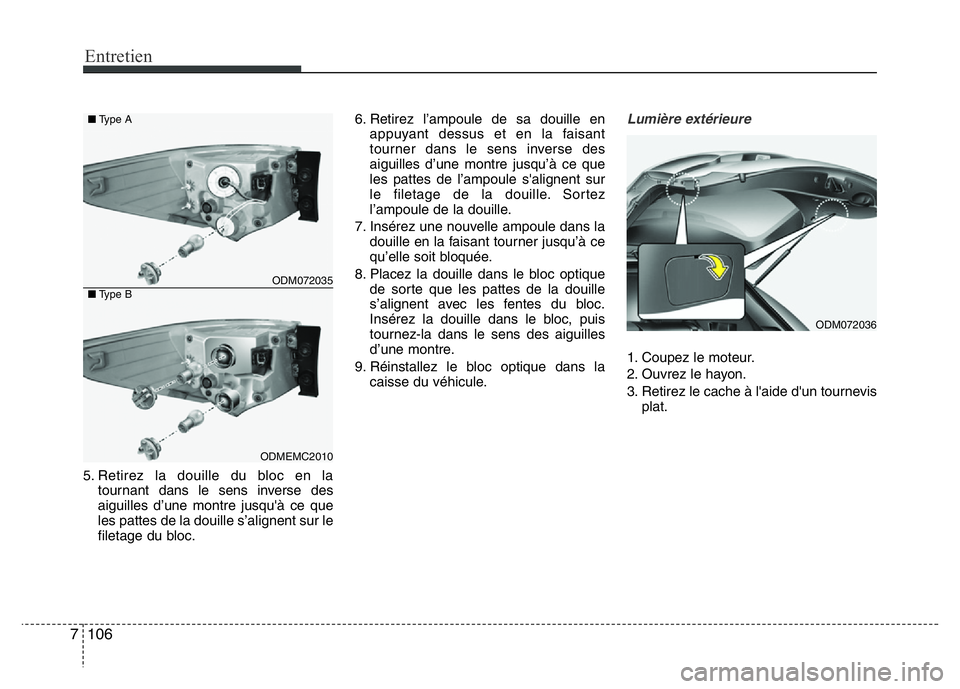

5. Retirez la douille du bloc en la
tournant dans le sens inverse des
aiguilles d’une montre jusqu'à ce que
les pattes de la douille s’alignent sur le
filetage du bloc.6. Retirez l’ampoule de sa douille en
appuyant dessus et en la faisant
tourner dans le sens inverse des
aiguilles d’une montre jusqu’à ce que
les pattes de l’ampoule s'alignent sur
le filetage de la douille. Sortez
l’ampoule de la douille.
7. Insérez une nouvelle ampoule dans la
douille en la faisant tourner jusqu’à ce
qu’elle soit bloquée.
8. Placez la douille dans le bloc optique
de sorte que les pattes de la douille
s’alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez-la dans le sens des aiguilles
d’une montre.
9. Réinstallez le bloc optique dans la
caisse du véhicule.
Lumière extérieure
1. Coupez le moteur.
2. Ouvrez le hayon.
3. Retirez le cache à l'aide d'un tournevis
plat.
ODM072035
ODMEMC2010 ■Type A
■Type B
ODM072036

7 107
Entretien

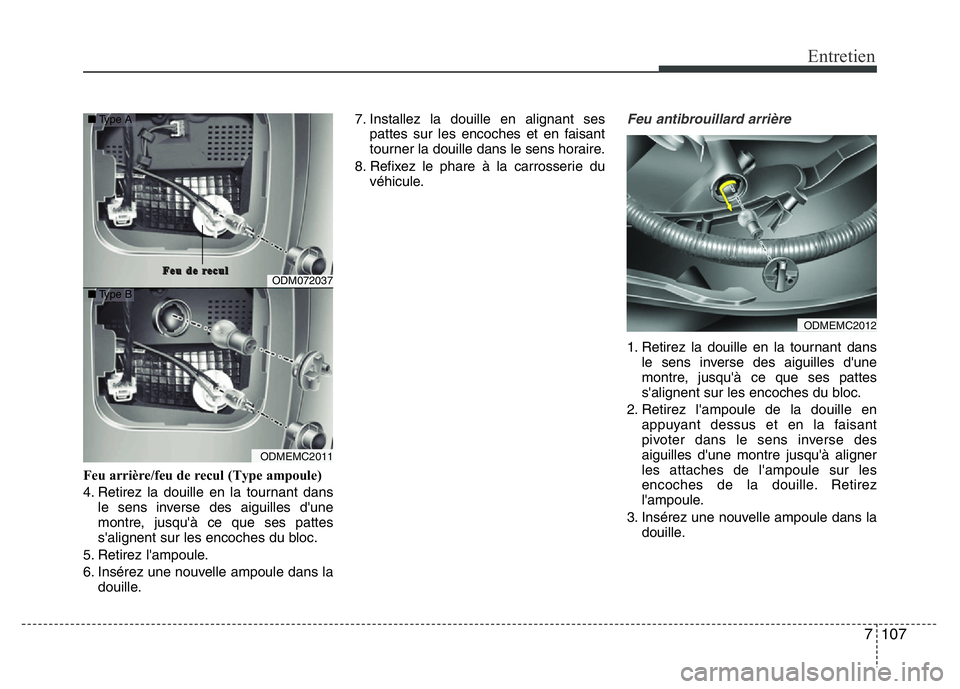

Feu arrière/feu de recul (Type ampoule)
4. Retirez la douille en la tournant dans
le sens inverse des aiguilles d'une
montre, jusqu'à ce que ses pattes
s'alignent sur les encoches du bloc.
5. Retirez l'ampoule.
6. Insérez une nouvelle ampoule dans la
douille.7. Installez la douille en alignant ses
pattes sur les encoches et en faisant
tourner la douille dans le sens horaire.
8. Refixez le phare à la carrosserie du
véhicule.
Feu antibrouillard arrière
1. Retirez la douille en la tournant dans
le sens inverse des aiguilles d'une
montre, jusqu'à ce que ses pattes
s'alignent sur les encoches du bloc.
2. Retirez l'ampoule de la douille en
appuyant dessus et en la faisant
pivoter dans le sens inverse des
aiguilles d'une montre jusqu'à aligner
les attaches de l'ampoule sur les
encoches de la douille. Retirez
l'ampoule.
3. Insérez une nouvelle ampoule dans la
douille.
ODM072037
ODMEMC2011
■Type A
■Type B
F F
e e
u u

d d
e e

r r
e e
c c
u u
l l
ODMEMC2012

Entretien
108 7

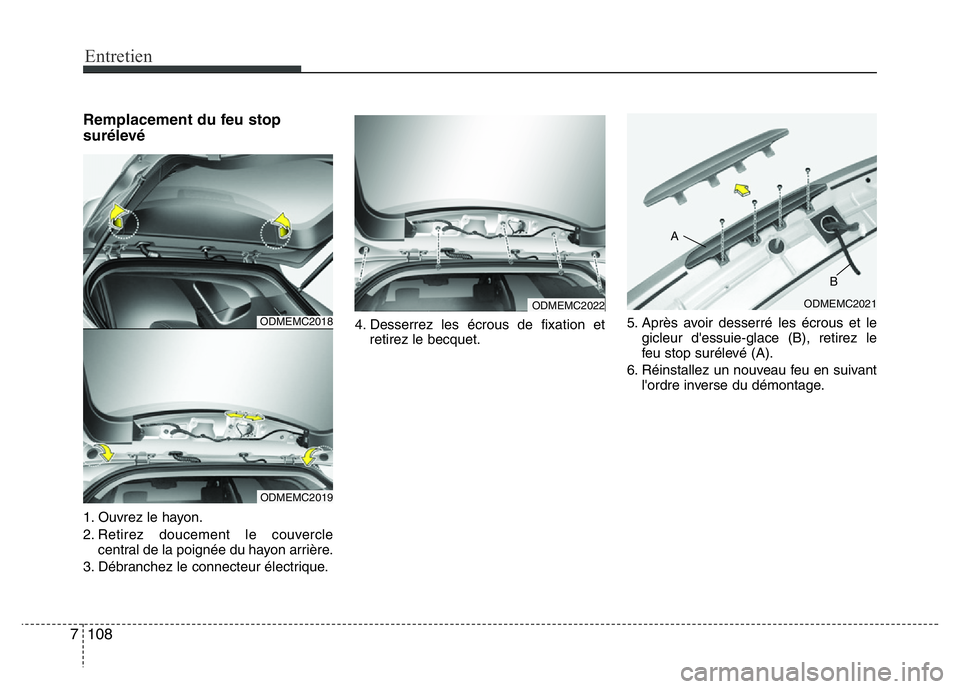

Remplacement du feu stop
surélevé
1. Ouvrez le hayon.
2. Retirez doucement le couvercle
central de la poignée du hayon arrière.
3. Débranchez le connecteur électrique.4. Desserrez les écrous de fixation et
retirez le becquet.5. Après avoir desserré les écrous et le
gicleur d'essuie-glace (B), retirez le
feu stop surélevé (A).
6. Réinstallez un nouveau feu en suivant
l'ordre inverse du démontage.
ODMEMC2018
ODMEMC2019
ODMEMC2022ODMEMC2021
B A

7 109
Entretien

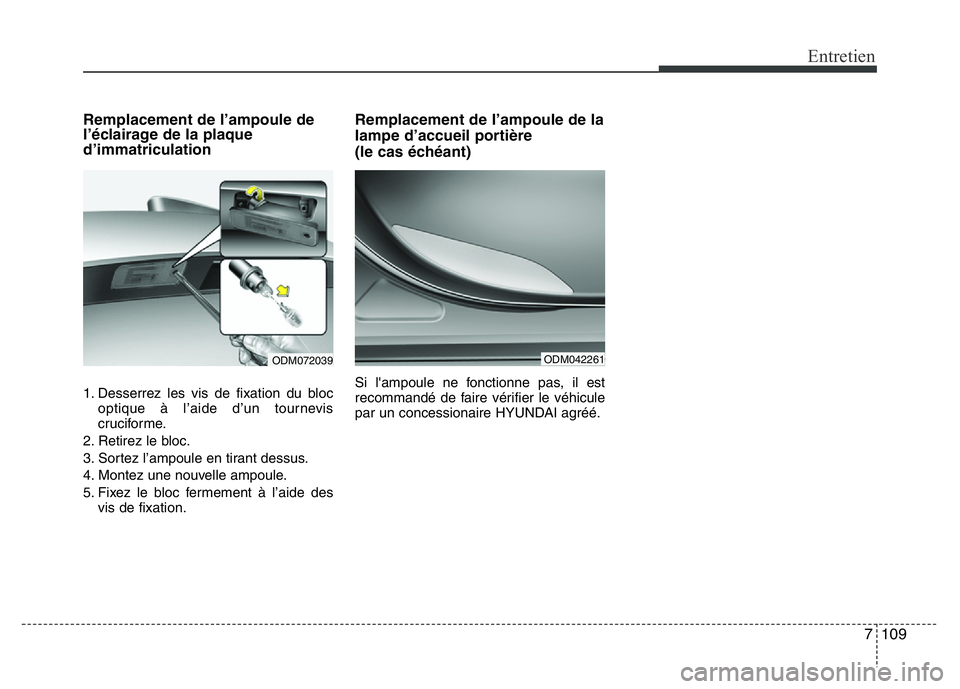

Remplacement de l’ampoule de
l’éclairage de la plaque
d’immatriculation
1. Desserrez les vis de fixation du bloc
optique à l’aide d’un tournevis
cruciforme.
2. Retirez le bloc.
3. Sortez l’ampoule en tirant dessus.
4. Montez une nouvelle ampoule.
5. Fixez le bloc fermement à l’aide des
vis de fixation.
Remplacement de l’ampoule de la
lampe d’accueil portière
(le cas échéant)
Si l'ampoule ne fonctionne pas, il est
recommandé de faire vérifier le véhicule
par un concessionaire HYUNDAI agréé.
ODM042261ODM072039

Entretien
110 7

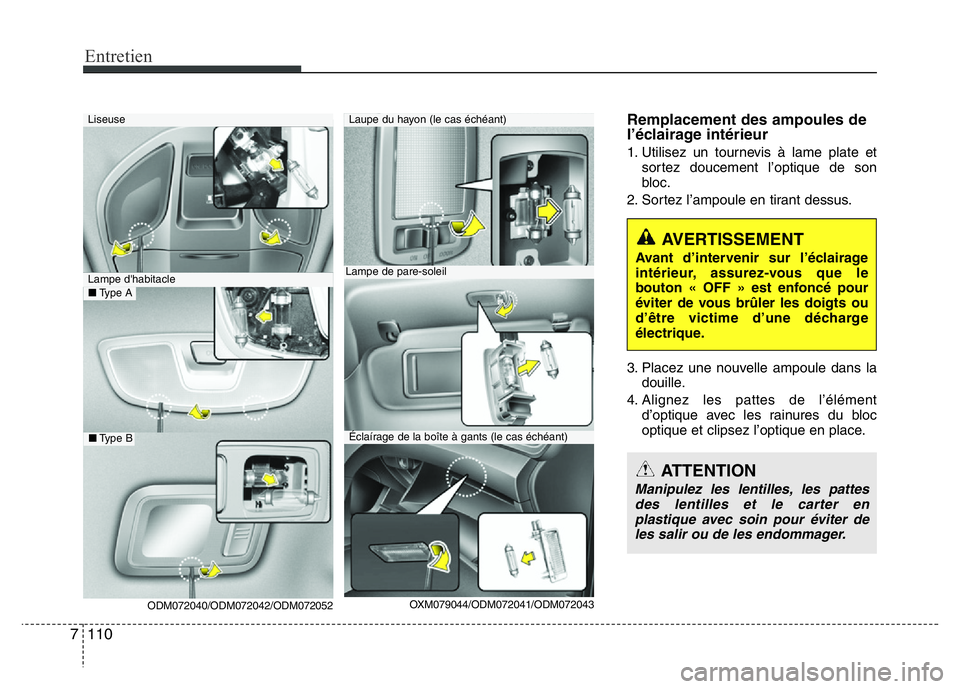

Remplacement des ampoules de
l’éclairage intérieur
1. Utilisez un tournevis à lame plate et
sortez doucement l’optique de son
bloc.
2. Sortez l’ampoule en tirant dessus.
3. Placez une nouvelle ampoule dans la
douille.
4. Alignez les pattes de l’élément
d’optique avec les rainures du bloc
optique et clipsez l’optique en place.
AVERTISSEMENT
Avant d’intervenir sur l’éclairage
intérieur, assurez-vous que le
bouton « OFF » est enfoncé pour
éviter de vous brûler les doigts ou
d’être victime d’une décharge
électrique.
ATTENTION
Manipulez les lentilles, les pattes
des lentilles et le carter en
plastique avec soin pour éviter de
les salir ou de les endommager.
Liseuse
OXM079044/ODM072041/ODM072043
Éclaírage de la boîte à gants (le cas échéant)
Laupe du hayon (le cas échéant)
Lampe de pare-soleilLampe d'habitacle
ODM072040/ODM072042/ODM072052■Type A
■Type B

7 111
Entretien

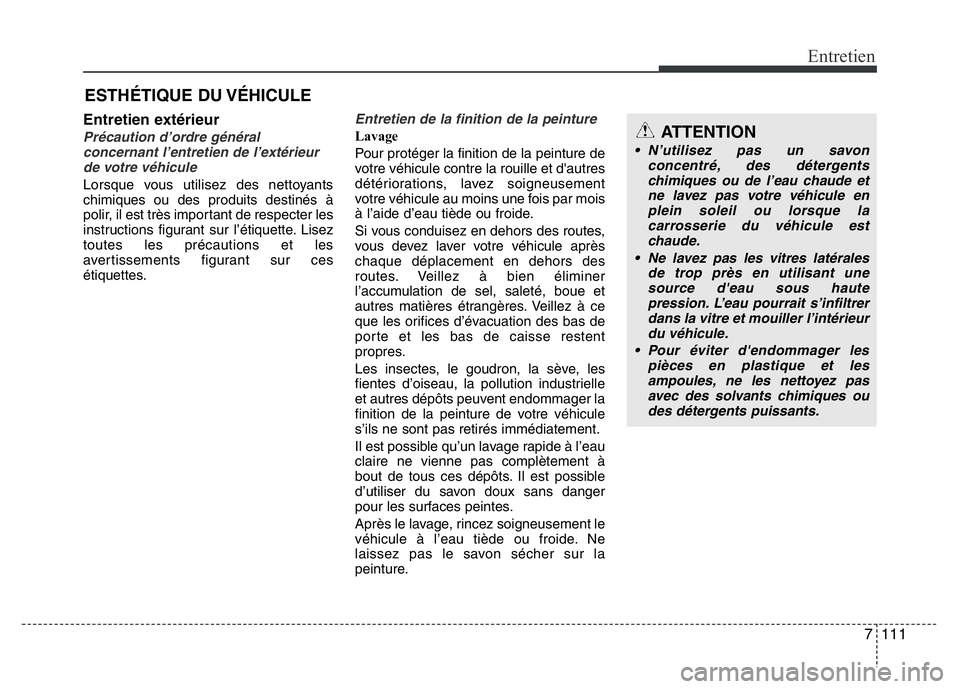

ESTHÉTIQUE DU VÉHICULE
Entretien extérieur
Précaution d’ordre général
concernant l’entretien de l’extérieur
de votre véhicule
Lorsque vous utilisez des nettoyants
chimiques ou des produits destinés à
polir, il est très important de respecter les
instructions figurant sur l’étiquette. Lisez
toutes les précautions et les
avertissements figurant sur ces
étiquettes.
Entretien de la finition de la peinture
Lavage
Pour protéger la finition de la peinture de
votre véhicule contre la rouille et d'autres
détériorations, lavez soigneusement
votre véhicule au moins une fois par mois
à l’aide d’eau tiède ou froide.
Si vous conduisez en dehors des routes,
vous devez laver votre véhicule après
chaque déplacement en dehors des
routes. Veillez à bien éliminer
l’accumulation de sel, saleté, boue et
autres matières étrangères. Veillez à ce
que les orifices d’évacuation des bas de
porte et les bas de caisse restent
propres.
Les insectes, le goudron, la sève, les
fientes d’oiseau, la pollution industrielle
et autres dépôts peuvent endommager la
finition de la peinture de votre véhicule
s’ils ne sont pas retirés immédiatement.
Il est possible qu’un lavage rapide à l’eau
claire ne vienne pas complètement à
bout de tous ces dépôts. Il est possible
d’utiliser du savon doux sans danger
pour les surfaces peintes.
Après le lavage, rincez soigneusement le
véhicule à l’eau tiède ou froide. Ne
laissez pas le savon sécher sur la
peinture.ATTENTION
• N’utilisez pas un savon
concentré, des détergents
chimiques ou de l’eau chaude et
ne lavez pas votre véhicule en
plein soleil ou lorsque la
carrosserie du véhicule est
chaude.
• Ne lavez pas les vitres latérales
de trop près en utilisant une
source d'eau sous haute
pression. L’eau pourrait s’infiltrer
dans la vitre et mouiller l’intérieur
du véhicule.
• Pour éviter d'endommager les
pièces en plastique et les
ampoules, ne les nettoyez pas
avec des solvants chimiques ou
des détergents puissants.

Entretien
112 7

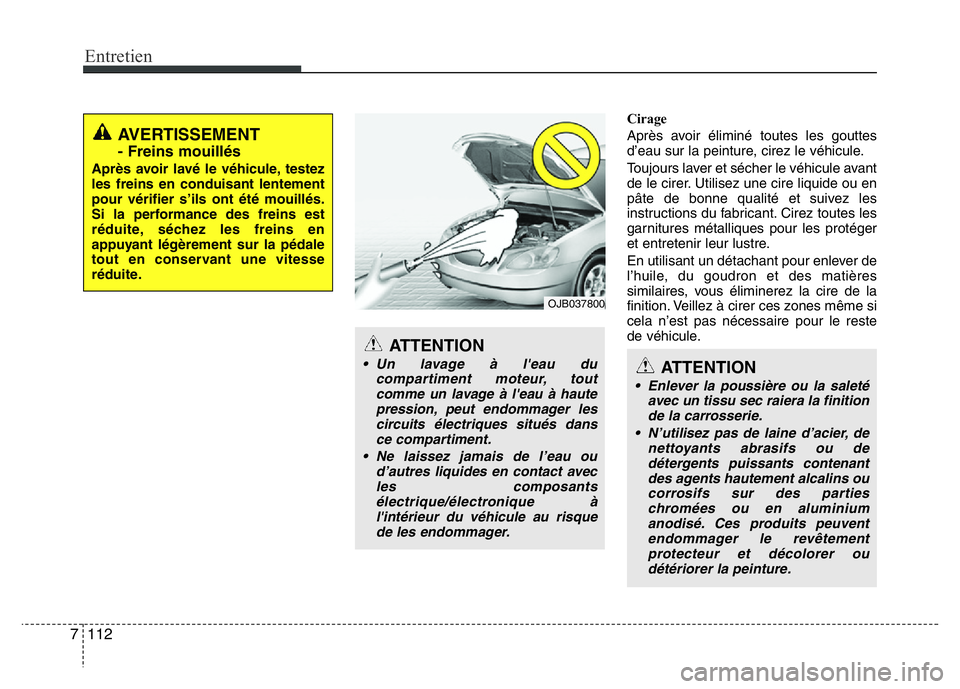

Cirage
Après avoir éliminé toutes les gouttes
d’eau sur la peinture, cirez le véhicule.
Toujours laver et sécher le véhicule avant
de le cirer. Utilisez une cire liquide ou en
pâte de bonne qualité et suivez les
instructions du fabricant. Cirez toutes les
garnitures métalliques pour les protéger
et entretenir leur lustre.
En utilisant un détachant pour enlever de
l’huile, du goudron et des matières
similaires, vous éliminerez la cire de la
finition. Veillez à cirer ces zones même si
cela n’est pas nécessaire pour le reste
de véhicule.
ATTENTION
• Un lavage à l'eau du
compartiment moteur, tout
comme un lavage à l'eau à haute
pression, peut endommager les
circuits électriques situés dans
ce compartiment.
• Ne laissez jamais de l’eau ou
d’autres liquides en contact avec
les composants
électrique/électronique à
l'intérieur du véhicule au risque
de les endommager.
OJB037800
ATTENTION
• Enlever la poussière ou la saleté
avec un tissu sec raiera la finition
de la carrosserie.
• N’utilisez pas de laine d’acier, de
nettoyants abrasifs ou de
détergents puissants contenant
des agents hautement alcalins ou
corrosifs sur des parties
chromées ou en aluminium
anodisé. Ces produits peuvent
endommager le revêtement
protecteur et décolorer ou
détériorer la peinture.
AVERTISSEMENT
- Freins mouillés
Après avoir lavé le véhicule, testez
les freins en conduisant lentement
pour vérifier s’ils ont été mouillés.
Si la performance des freins est
réduite, séchez les freins en
appuyant légèrement sur la pédale
tout en conservant une vitesse
réduite.
