Hyundai Santa Fe 2015 Manual del propietario (in Spanish)

Características de vehículo
62 4

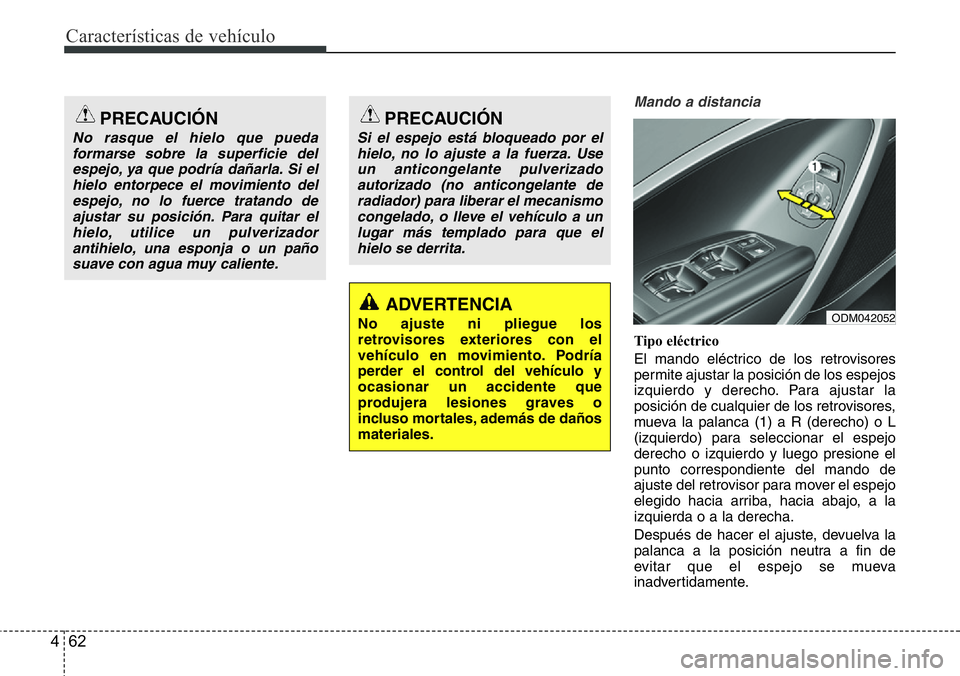

Mando a distancia
Tipo eléctrico
El mando eléctrico de los retrovisores
permite ajustar la posición de los espejos
izquierdo y derecho. Para ajustar la
posición de cualquier de los retrovisores,
mueva la palanca (1) a R (derecho) o L
(izquierdo) para seleccionar el espejo
derecho o izquierdo y luego presione el
punto correspondiente del mando de
ajuste del retrovisor para mover el espejo
elegido hacia arriba, hacia abajo, a la
izquierda o a la derecha.
Después de hacer el ajuste, devuelva la
palanca a la posición neutra a fin de
evitar que el espejo se mueva
inadvertidamente.
PRECAUCIÓN
No rasque el hielo que pueda
formarse sobre la superficie del
espejo, ya que podría dañarla. Si el
hielo entorpece el movimiento del
espejo, no lo fuerce tratando de
ajustar su posición. Para quitar el
hielo, utilice un pulverizador
antihielo, una esponja o un paño
suave con agua muy caliente.
PRECAUCIÓN
Si el espejo está bloqueado por el
hielo, no lo ajuste a la fuerza. Use
un anticongelante pulverizado
autorizado (no anticongelante de
radiador) para liberar el mecanismo
congelado, o lleve el vehículo a un
lugar más templado para que el
hielo se derrita.
ADVERTENCIA
No ajuste ni pliegue los
retrovisores exteriores con el
vehículo en movimiento. Podría
perder el control del vehículo y
ocasionar un accidente que
produjera lesiones graves o
incluso mortales, además de daños
materiales.ODM042052

463
Características de vehículo

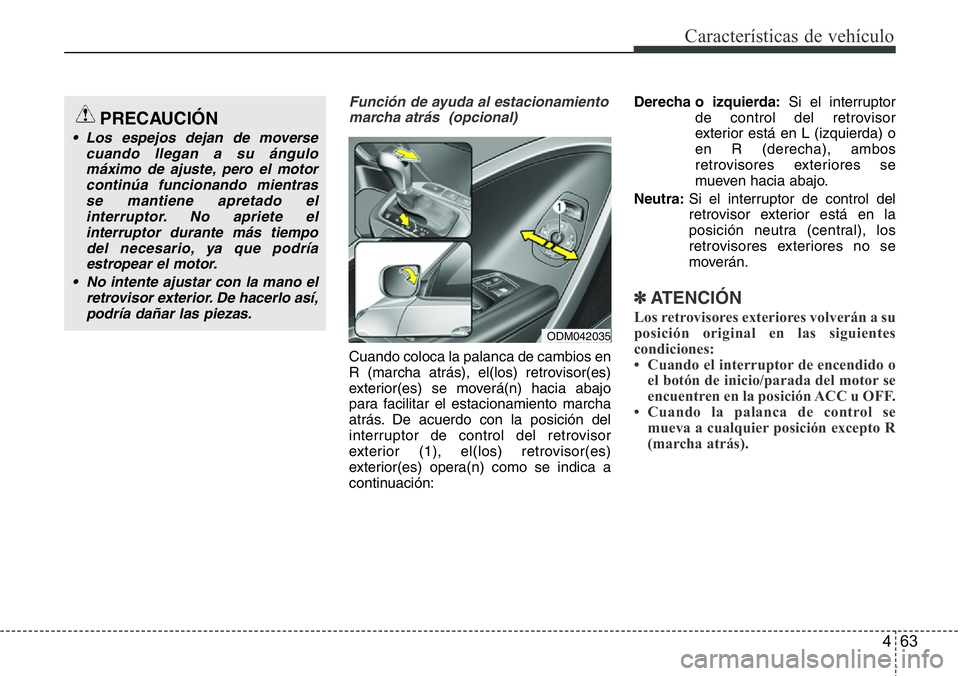

Función de ayuda al estacionamiento
marcha atrás (opcional)
Cuando coloca la palanca de cambios en
R (marcha atrás), el(los) retrovisor(es)
exterior(es) se moverá(n) hacia abajo
para facilitar el estacionamiento marcha
atrás. De acuerdo con la posición del
interruptor de control del retrovisor
exterior (1), el(los) retrovisor(es)
exterior(es) opera(n) como se indica a
continuación:Derecha o izquierda:Si el interruptor
de control del retrovisor
exterior está en L (izquierda) o
en R (derecha), ambos
retrovisores exteriores se
mueven hacia abajo.
Neutra:Si el interruptor de control del
retrovisor exterior está en la
posición neutra (central), los
retrovisores exteriores no se
moverán.
✽ATENCIÓN
Los retrovisores exteriores volverán a su
posición original en las siguientes
condiciones:
• Cuando el interruptor de encendido o
el botón de inicio/parada del motor se
encuentren en la posición ACC u OFF.
• Cuando la palanca de control se
mueva a cualquier posición excepto R
(marcha atrás).
PRECAUCIÓN
• Los espejos dejan de moverse
cuando llegan a su ángulo
máximo de ajuste, pero el motor
continúa funcionando mientras
se mantiene apretado el
interruptor. No apriete el
interruptor durante más tiempo
del necesario, ya que podría
estropear el motor.
• No intente ajustar con la mano el
retrovisor exterior. De hacerlo así,
podría dañar las piezas.
ODM042035

Características de vehículo
64 4

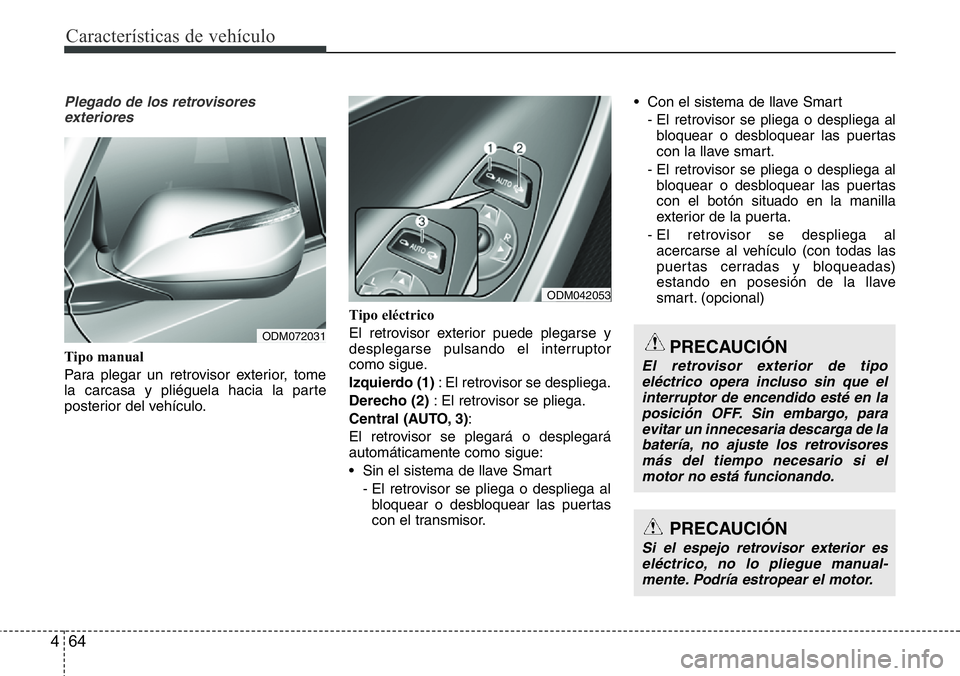

Plegado de los retrovisores
exteriores
Tipo manual
Para plegar un retrovisor exterior, tome
la carcasa y pliéguela hacia la parte
posterior del vehículo.Tipo eléctrico
El retrovisor exterior puede plegarse y
desplegarse pulsando el interruptor
como sigue.
Izquierdo (1) : El retrovisor se despliega.
Derecho (2) : El retrovisor se pliega.
Central (AUTO, 3):
El retrovisor se plegará o desplegará
automáticamente como sigue:
• Sin el sistema de llave Smart
- El retrovisor se pliega o despliega al
bloquear o desbloquear las puertas
con el transmisor.• Con el sistema de llave Smart
- El retrovisor se pliega o despliega al
bloquear o desbloquear las puertas
con la llave smart.
- El retrovisor se pliega o despliega al
bloquear o desbloquear las puertas
con el botón situado en la manilla
exterior de la puerta.
- El retrovisor se despliega al
acercarse al vehículo (con todas las
puertas cerradas y bloqueadas)
estando en posesión de la llave
smart. (opcional)
ODM072031
ODM042053
PRECAUCIÓN
Si el espejo retrovisor exterior es
eléctrico, no lo pliegue manual-mente. Podría estropear el motor.
PRECAUCIÓN
El retrovisor exterior de tipo
eléctrico opera incluso sin que el
interruptor de encendido esté en la
posición OFF. Sin embargo, para
evitar un innecesaria descarga de la
batería, no ajuste los retrovisores
más del tiempo necesario si el
motor no está funcionando.

465
Características de vehículo

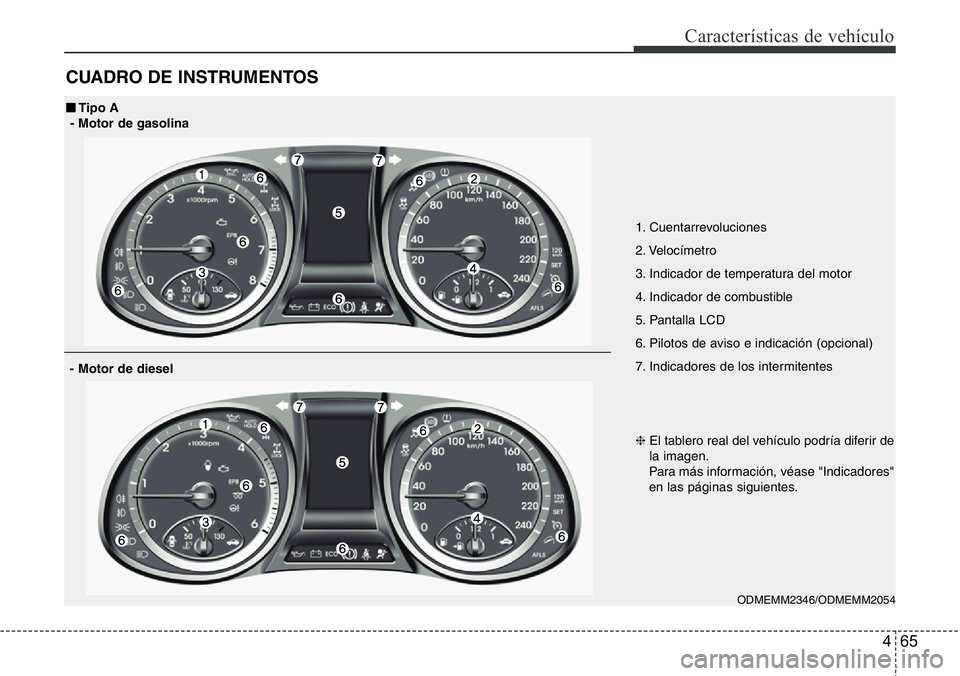

CUADRO DE INSTRUMENTOS
ODMEMM2346/ODMEMM2054
■Tipo A
- Motor de gasolina
- Motor de diesel
1. Cuentarrevoluciones
2. Velocímetro
3. Indicador de temperatura del motor
4. Indicador de combustible
5. Pantalla LCD
6. Pilotos de aviso e indicación (opcional)
7. Indicadores de los intermitentes
❈El tablero real del vehículo podría diferir de
la imagen.
Para más información, véase "Indicadores"
en las páginas siguientes.

Características de vehículo
66 4
ODMEMM2347/ODMEMM2055

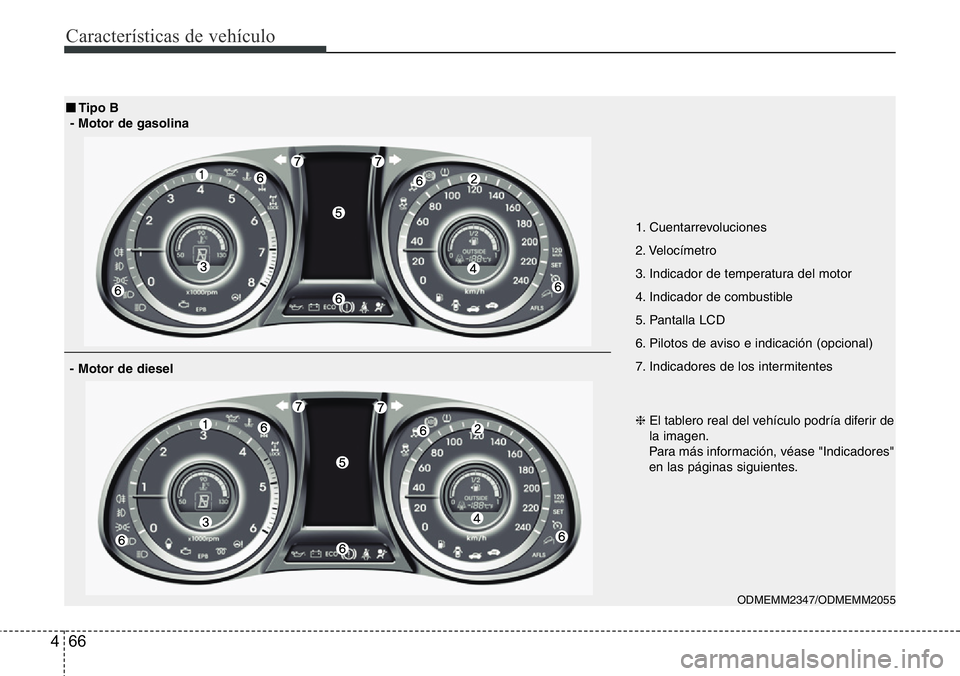

■Tipo B
- Motor de gasolina
- Motor de diesel
1. Cuentarrevoluciones
2. Velocímetro
3. Indicador de temperatura del motor
4. Indicador de combustible
5. Pantalla LCD
6. Pilotos de aviso e indicación (opcional)
7. Indicadores de los intermitentes
❈El tablero real del vehículo podría diferir de
la imagen.
Para más información, véase "Indicadores"
en las páginas siguientes.

467
Características de vehículo

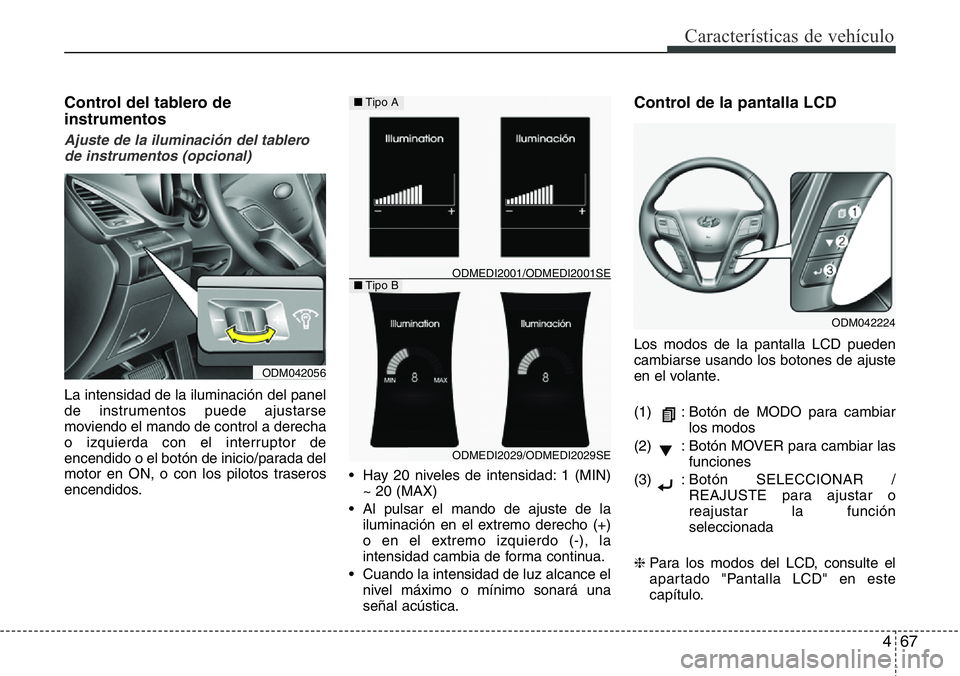

Control del tablero de
instrumentos
Ajuste de la iluminación del tablero
de instrumentos (opcional)
La intensidad de la iluminación del panel
de instrumentos puede ajustarse
moviendo el mando de control a derecha
o izquierda con el interruptor de
encendido o el botón de inicio/parada del
motor en ON, o con los pilotos traseros
encendidos.• Hay 20 niveles de intensidad: 1 (MIN)
~ 20 (MAX)
• Al pulsar el mando de ajuste de la
iluminación en el extremo derecho (+)
o en el extremo izquierdo (-), la
intensidad cambia de forma continua.
• Cuando la intensidad de luz alcance el
nivel máximo o mínimo sonará una
señal acústica.
Control de la pantalla LCD
Los modos de la pantalla LCD pueden
cambiarse usando los botones de ajuste
en el volante.
(1) : Botón de MODO para cambiar
los modos
(2) : Botón MOVER para cambiar las
funciones
(3) :Botón SELECCIONAR /
REAJUSTE para ajustar o
reajustar la función
seleccionada
❈Para los modos del LCD, consulte el
apartado "Pantalla LCD" en este
capítulo.
ODM042056
ODM042224
■Tipo A
■Tipo B
ODMEDI2029/ODMEDI2029SE
ODMEDI2001/ODMEDI2001SE

Características de vehículo
68 4

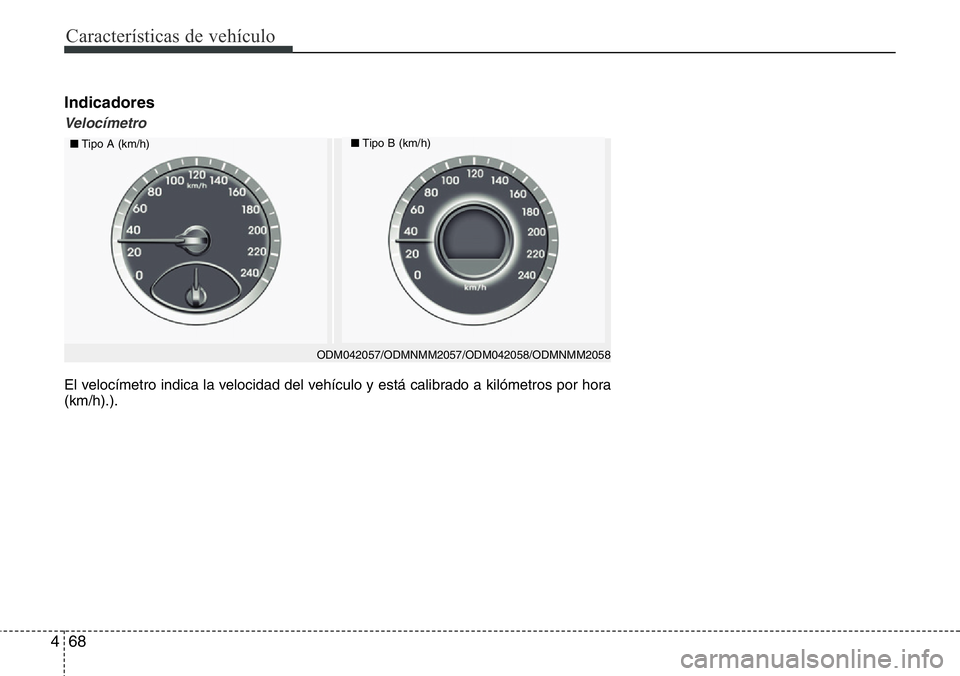

Indicadores
Velocímetro
■Tipo A (km/h)■Tipo B (km/h)
El velocímetro indica la velocidad del vehículo y está calibrado a kilómetros por hora
(km/h).).
ODM042057/ODMNMM2057/ODM042058/ODMNMM2058

469
Características de vehículo

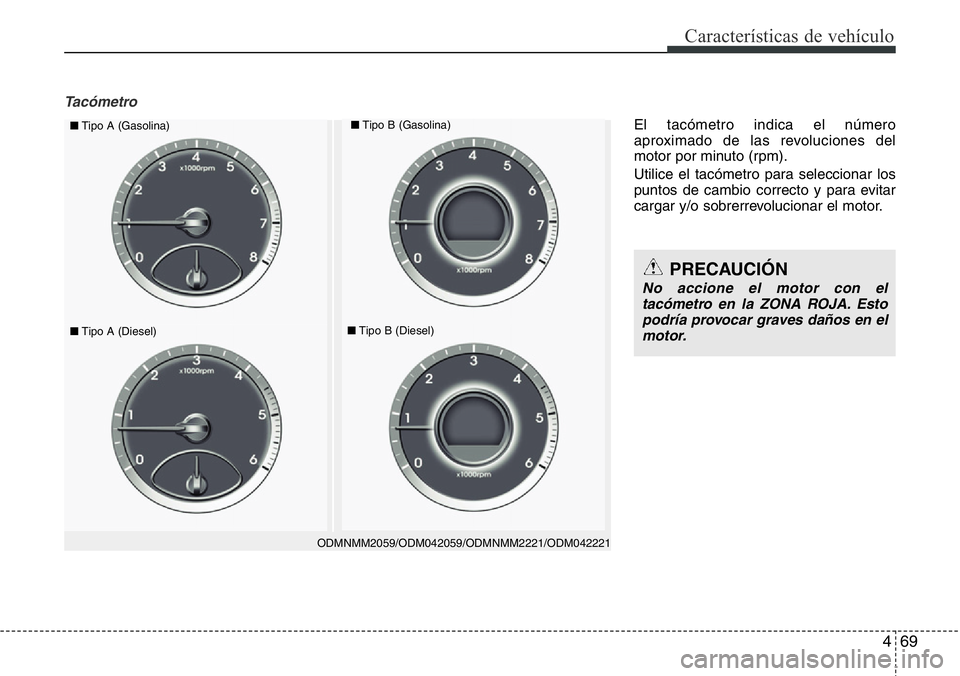

Tacómetro
ODMNMM2059/ODM042059/ODMNMM2221/ODM042221
■Tipo A (Gasolina)■Tipo B (Gasolina)
■Tipo A (Diesel)■Tipo B (Diesel)
PRECAUCIÓN
No accione el motor con el
tacómetro en la ZONA ROJA. Esto
podría provocar graves daños en el
motor.
El tacómetro indica el número
aproximado de las revoluciones del
motor por minuto (rpm).
Utilice el tacómetro para seleccionar los
puntos de cambio correcto y para evitar
cargar y/o sobrerrevolucionar el motor.

Características de vehículo
70 4

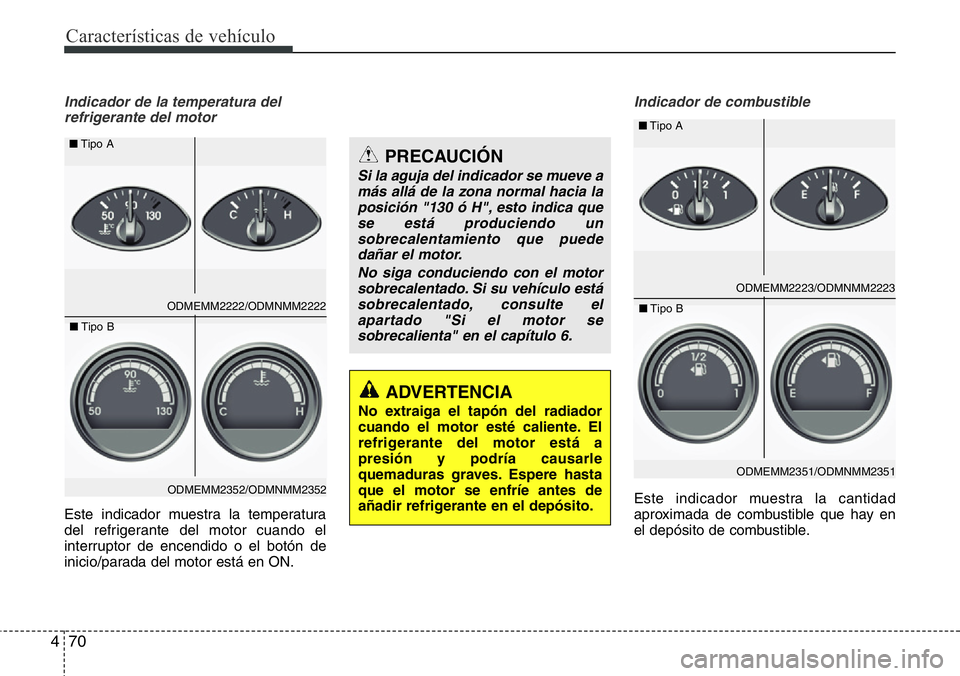

Indicador de la temperatura del
refrigerante del motor
Este indicador muestra la temperatura
del refrigerante del motor cuando el
interruptor de encendido o el botón de
inicio/parada del motor está en ON.
Indicador de combustible
Este indicador muestra la cantidad
aproximada de combustible que hay en
el depósito de combustible.
ADVERTENCIA
No extraiga el tapón del radiador
cuando el motor esté caliente. El
refrigerante del motor está a
presión y podría causarle
quemaduras graves. Espere hasta
que el motor se enfríe antes de
añadir refrigerante en el depósito.
PRECAUCIÓN
Si la aguja del indicador se mueve a
más allá de la zona normal hacia la
posición "130 ó H", esto indica que
se está produciendo un
sobrecalentamiento que puede
dañar el motor.
No siga conduciendo con el motor
sobrecalentado. Si su vehículo está
sobrecalentado, consulte el
apartado "Si el motor se
sobrecalienta" en el capítulo 6.
ODMEMM2223/ODMNMM2223 ■Tipo A
ODMEMM2351/ODMNMM2351 ■Tipo B
ODMEMM2222/ODMNMM2222 ■Tipo A
ODMEMM2352/ODMNMM2352 ■Tipo B

471
Características de vehículo
✽ATENCIÓN
• La capacidad del depósito de
combustible se ofrece en el capítulo 8.
• El indicador de combustible tiene un
testigo de advertencia de combustible
bajo, que se ilumina cuando el
depósito de combustible está casi
vacío.
• En pendientes o curvas, la aguja del
indicador de combustible puede
oscilar, o el testigo de advertencia de
combustible bajo puede encenderse
antes de lo habitual debido al
movimiento del combustible en el
depósito.

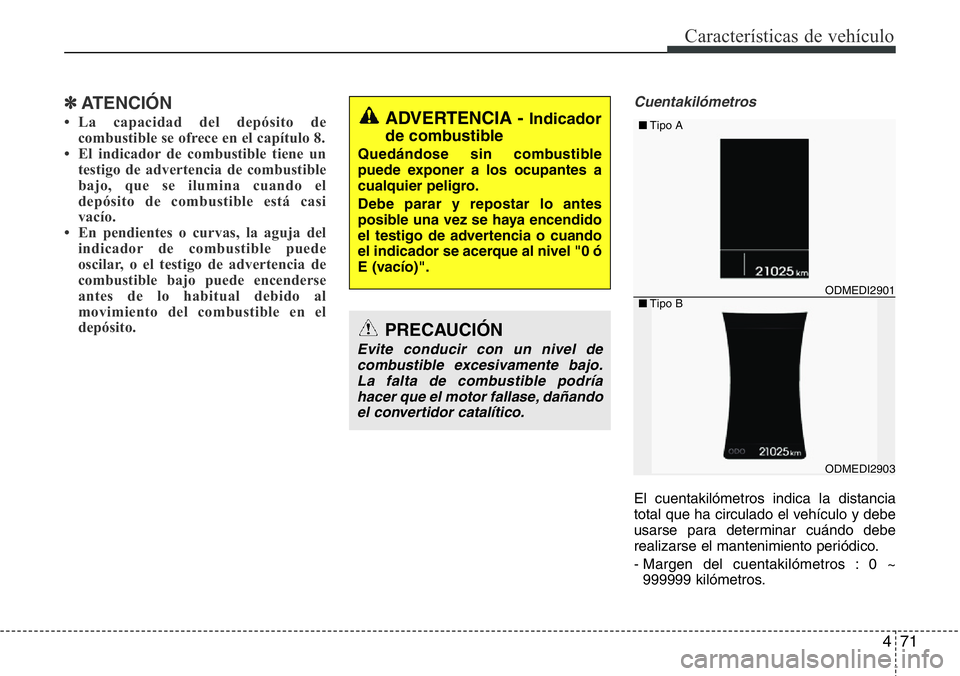

Cuentakilómetros
El cuentakilómetros indica la distancia
total que ha circulado el vehículo y debe
usarse para determinar cuándo debe
realizarse el mantenimiento periódico.
- Margen del cuentakilómetros : 0 ~
999999 kilómetros.
ADVERTENCIA - Indicador
de combustible
Quedándose sin combustible
puede exponer a los ocupantes a
cualquier peligro.
Debe parar y repostar lo antes
posible una vez se haya encendido
el testigo de advertencia o cuando
el indicador se acerque al nivel "0 ó
E (vacío)".
PRECAUCIÓN
Evite conducir con un nivel de
combustible excesivamente bajo.
La falta de combustible podría
hacer que el motor fallase, dañando
el convertidor catalítico.
ODMEDI2903 ■Tipo A
■Tipo B
ODMEDI2901
