Características técnicas y Información para el consumidor
4 8

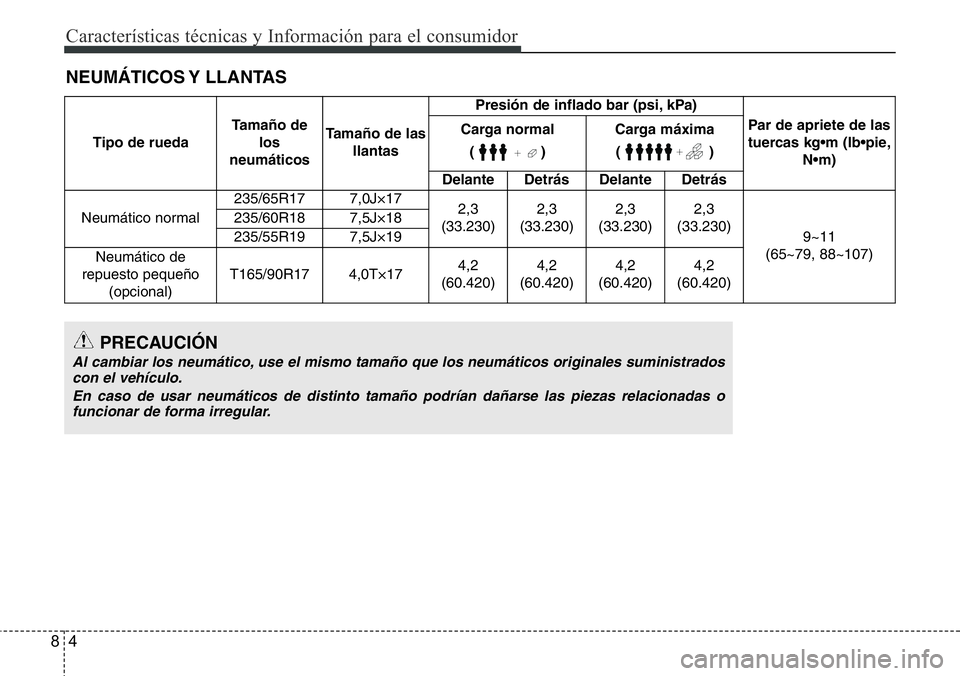

NEUMÁTICOS Y LLANTAS
Tipo de ruedaTamaño de
los
neumáticosTamaño de las
llantasPresión de inflado bar (psi, kPa)
Par de apriete de las
tuercas kg•m (lb•pie,
N•m) Carga normal
()Carga máxima
()
Delante Detrás Delante Detrás
Neumático normal235/65R17 7,0J×17
2,3
(33.230)2,3
(33.230)2,3
(33.230)2,3
(33.230)
9~11
(65~79, 88~107) 235/60R18 7,5J×18
235/55R19 7,5J×19
Neumático de
repuesto pequeño
(opcional)T165/90R17 4,0T×174,2
(60.420)4,2
(60.420)4,2
(60.420)4,2
(60.420)
PRECAUCIÓN
Al cambiar los neumático, use el mismo tamaño que los neumáticos originales suministrados
con el vehículo.
En caso de usar neumáticos de distinto tamaño podrían dañarse las piezas relacionadas o
funcionar de forma irregular.
Page 702 of 710
85
Características técnicas y Información para el consumidor

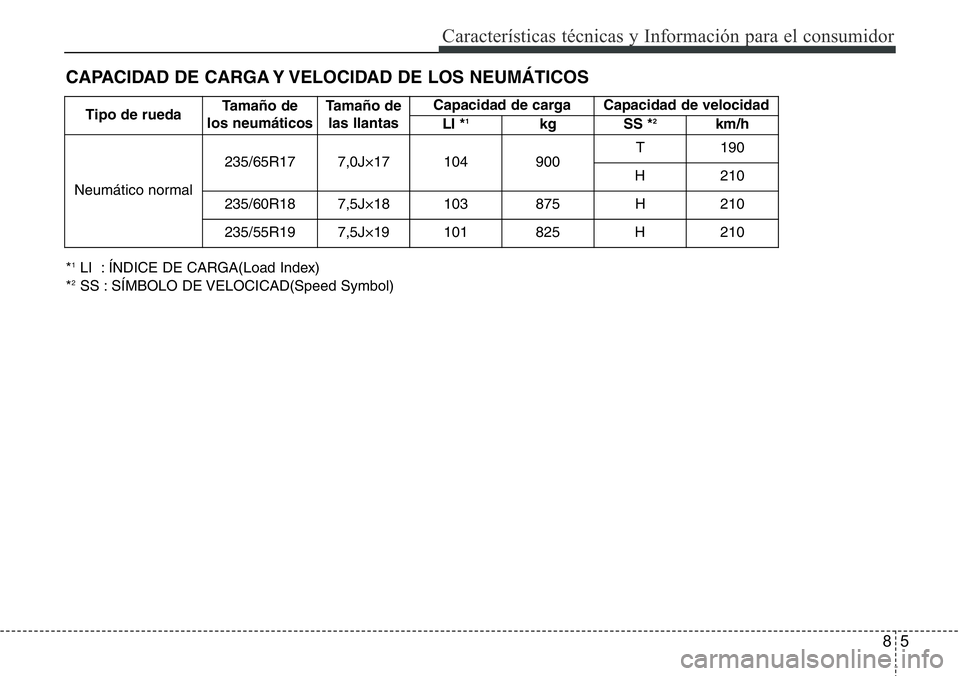

CAPACIDAD DE CARGA Y VELOCIDAD DE LOS NEUMÁTICOS
*1LI : ÍNDICE DE CARGA(Load Index)
*2SS : SÍMBOLO DE VELOCICAD(Speed Symbol)Tipo de ruedaTamaño de
los neumáticosTamaño de
las llantasCapacidad de carga Capacidad de velocidad
LI *
1kg SS *2km/h
Neumático normal235/65R17 7,0J×17 104 900T 190
H 210
235/60R18 7,5J×18 103 875 H 210
235/55R197,5J×19101825H210
Page 703 of 710
Características técnicas y Información para el consumidor
6 8

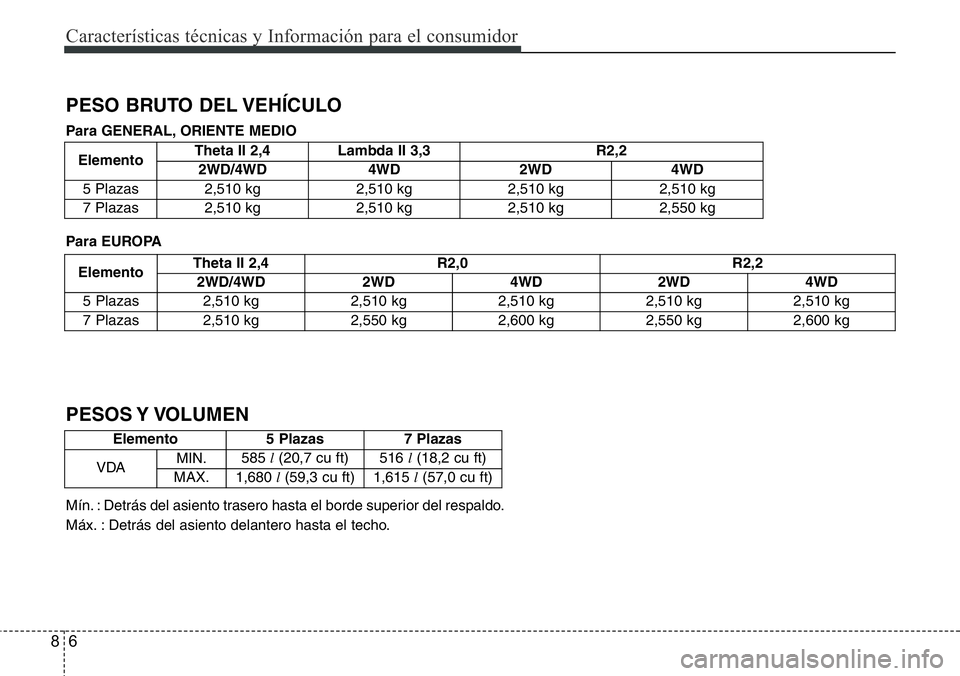

Elemento 5 Plazas 7 Plazas
VDAMIN.585 l(20,7 cu ft) 516 l(18,2 cu ft)
MAX.1,680 l(59,3 cu ft) 1,615 l(57,0 cu ft)
Mín. : Detrás del asiento trasero hasta el borde superior del respaldo.
Máx. : Detrás del asiento delantero hasta el techo.
PESOS Y VOLUMEN PESO BRUTO DEL VEHÍCULO
ElementoTheta II 2,4 R2,0 R2,2
2WD/4WD 2WD 4WD 2WD 4WD
5 Plazas 2,510 kg 2,510 kg 2,510 kg 2,510 kg 2,510 kg
7 Plazas 2,510 kg 2,550 kg 2,600 kg 2,550 kg 2,600 kg
ElementoTheta II 2,4 Lambda II 3,3 R2,2
2WD/4WD 4WD 2WD 4WD
5 Plazas 2,510 kg 2,510 kg 2,510 kg 2,510 kg
7 Plazas 2,510 kg 2,510 kg 2,510 kg 2,550 kg
Para GENERAL, ORIENTE MEDIO
Para EUROPA
Page 704 of 710
87
Características técnicas y Información para el consumidor

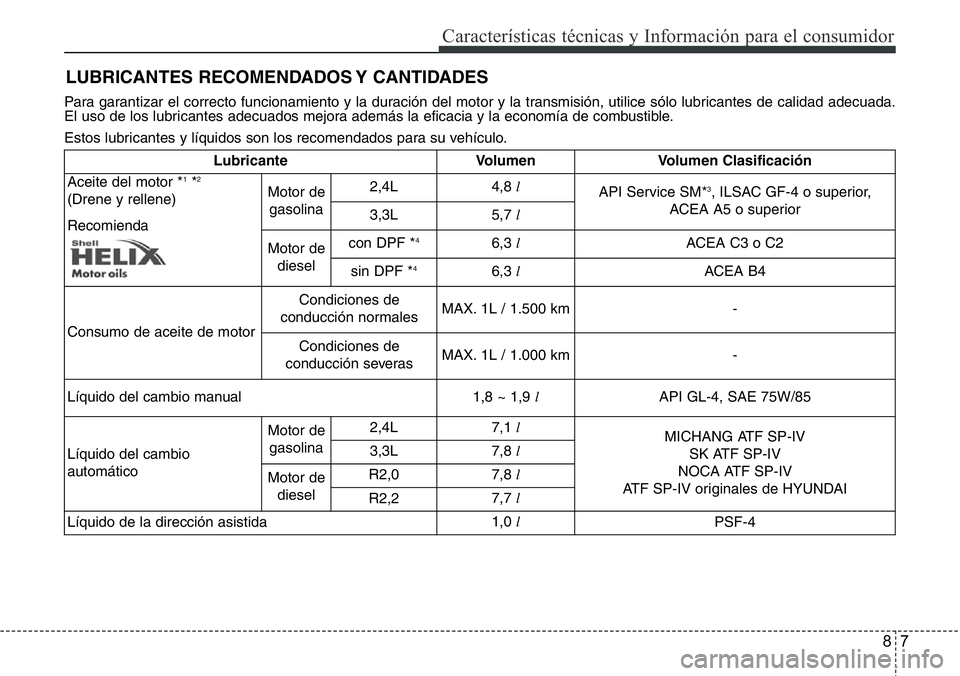

Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecuada.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.
LUBRICANTES RECOMENDADOS Y CANTIDADES
Estos lubricantes y líquidos son los recomendados para su vehículo.
Lubricante Volumen Volumen Clasificación
Aceite del motor *
1*2
(Drene y rellene)
RecomiendaMotor de
gasolina2,4L4,8 l
API Service SM*3, ILSAC GF-4 o superior,
ACEA A5 o superior
3,3L5,7 l
Motor de
dieselcon DPF *
46,3 l
ACEA C3 o C2
sin DPF *
46,3 l
ACEA B4
Consumo de aceite de motorCondiciones de
conducción normalesMAX. 1L / 1.500 km -
Condiciones de
conducción severasMAX. 1L / 1.000 km -
Líquido del cambio manual1,8 ~ 1,9 l
API GL-4, SAE 75W/85
Líquido del cambio
automáticoMotor de
gasolina2,4L7,1 l
MICHANG ATF SP-IV
SK ATF SP-IV
NOCA ATF SP-IV
ATF SP-IV originales de HYUNDAI 3,3L7,8 l
Motor de
dieselR2,07,8 l
R2,27,7 l
Líquido de la dirección asistida1,0 l
PSF-4
Page 705 of 710
Características técnicas y Información para el consumidor
8 8

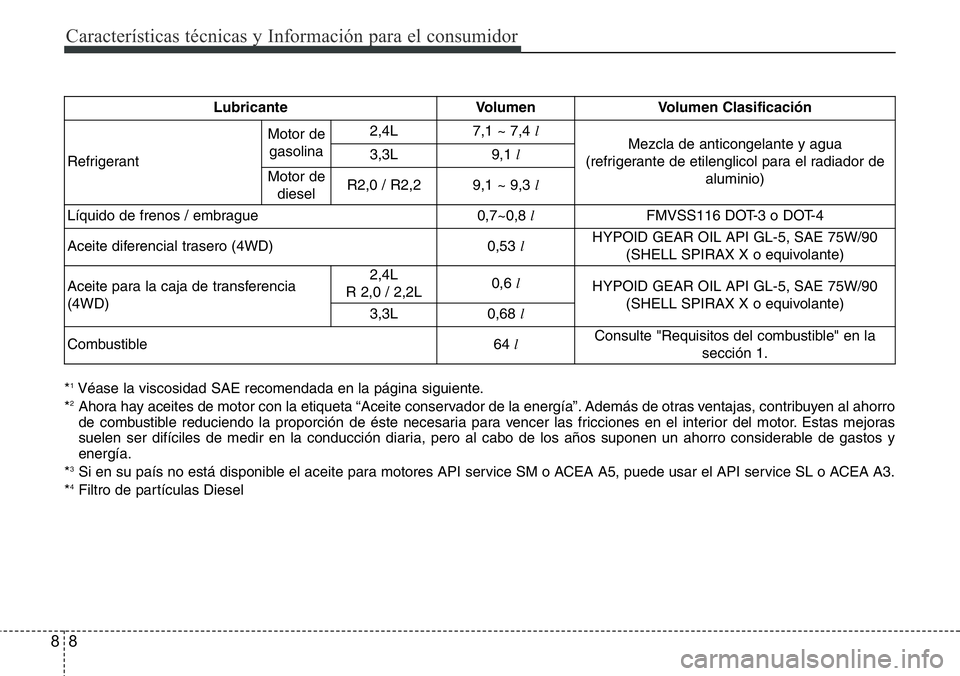

*1Véase la viscosidad SAE recomendada en la página siguiente.
*2Ahora hay aceites de motor con la etiqueta “Aceite conservador de la energía”. Además de otras ventajas, contribuyen al ahorro
de combustible reduciendo la proporción de éste necesaria para vencer las fricciones en el interior del motor. Estas mejoras
suelen ser difíciles de medir en la conducción diaria, pero al cabo de los años suponen un ahorro considerable de gastos y
energía.
*
3Si en su país no está disponible el aceite para motores API service SM o ACEA A5, puede usar el API service SL o ACEA A3.
*4Filtro de partículas DieselLubricante Volumen Volumen Clasificación
RefrigerantMotor de
gasolina2,4L7,1 ~ 7,4 l
Mezcla de anticongelante y agua
(refrigerante de etilenglicol para el radiador de
aluminio) 3,3L9,1 l
Motor de
dieselR2,0 / R2,29,1 ~ 9,3 l
Líquido de frenos / embrague0,7~0,8 l
FMVSS116 DOT-3 o DOT-4
Aceite diferencial trasero (4WD)0,53 lHYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X o equivolante)
Aceite para la caja de transferencia
(4WD)2,4L
R 2,0 / 2,2L0,6 l
HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X o equivolante)
3,3L0,68 l
Combustible64 lConsulte "Requisitos del combustible" en la
sección 1.
Page 706 of 710
89
Características técnicas y Información para el consumidor

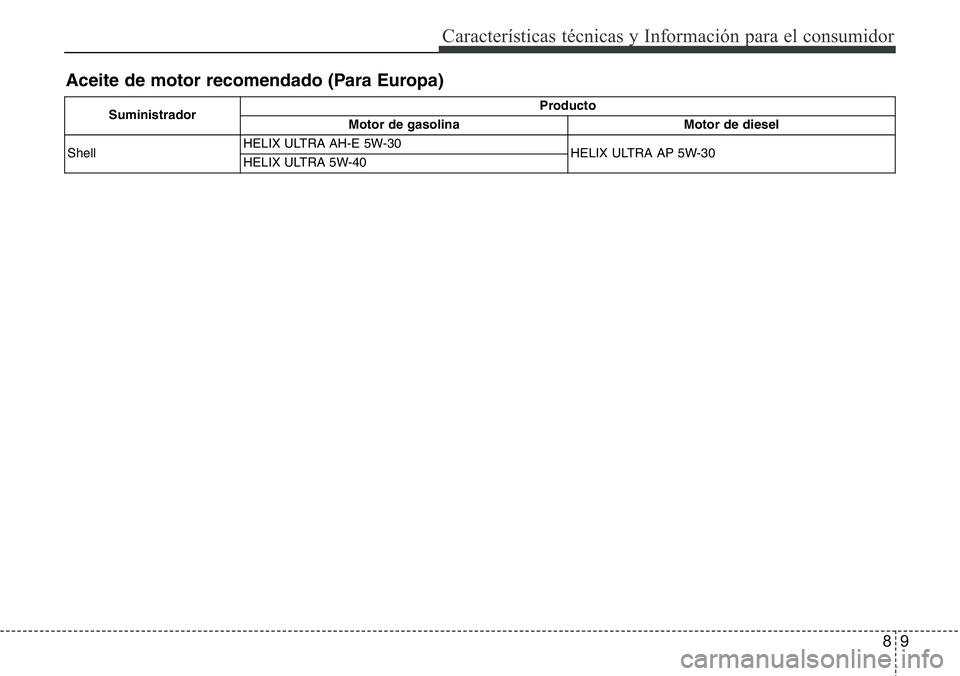

Aceite de motor recomendado (Para Europa)
SuministradorProducto
Motor de gasolina Motor de diesel
ShellHELIX ULTRA AH-E 5W-30
HELIX ULTRA AP 5W-30
HELIX ULTRA 5W-40
Page 707 of 710
Características técnicas y Información para el consumidor
10 8

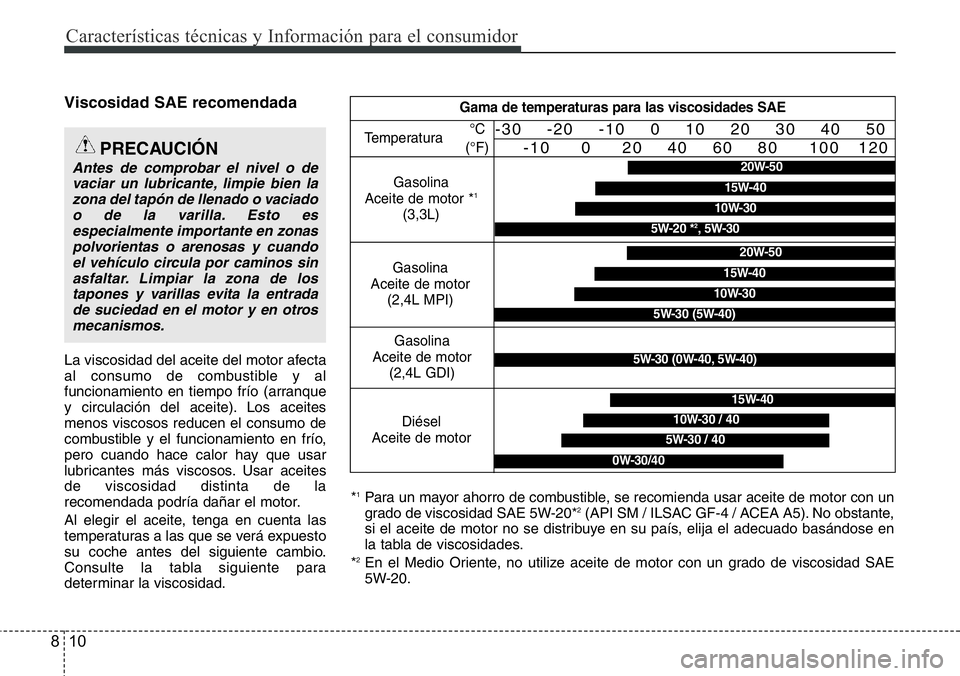

Viscosidad SAE recomendada
La viscosidad del aceite del motor afecta
al consumo de combustible y al
funcionamiento en tiempo frío (arranque
y circulación del aceite). Los aceites
menos viscosos reducen el consumo de
combustible y el funcionamiento en frío,
pero cuando hace calor hay que usar
lubricantes más viscosos. Usar aceites
de viscosidad distinta de la
recomendada podría dañar el motor.
Al elegir el aceite, tenga en cuenta las
temperaturas a las que se verá expuesto
su coche antes del siguiente cambio.
Consulte la tabla siguiente para
determinar la viscosidad.
PRECAUCIÓN
Antes de comprobar el nivel o de
vaciar un lubricante, limpie bien la
zona del tapón de llenado o vaciado
o de la varilla. Esto es
especialmente importante en zonas
polvorientas o arenosas y cuando
el vehículo circula por caminos sin
asfaltar. Limpiar la zona de los
tapones y varillas evita la entrada
de suciedad en el motor y en otros
mecanismos.
*1Para un mayor ahorro de combustible, se recomienda usar aceite de motor con un
grado de viscosidad SAE 5W-20*2(API SM / ILSAC GF-4 / ACEA A5). No obstante,
si el aceite de motor no se distribuye en su país, elija el adecuado basándose en
la tabla de viscosidades.
*
2En el Medio Oriente, no utilize aceite de motor con un grado de viscosidad SAE
5W-20.
Gama de temperaturas para las viscosidades SAE
Temperatura
Gasolina
Aceite de motor *
1
(3,3L)°C
(°F)
-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Diésel
Aceite de motor
5W-30 / 40
15W-40
10W-30 / 40
0W-30/40
20W-50
10W-30
15W-40
5W-20 *2, 5W-30
Gasolina
Aceite de motor
(2,4L MPI)
20W-50
10W-30
15W-40
5W-30 (5W-40)
Gasolina
Aceite de motor
(2,4L GDI)
5W-30 (0W-40, 5W-40)
Page 708 of 710
811
Características técnicas y Información para el consumidor

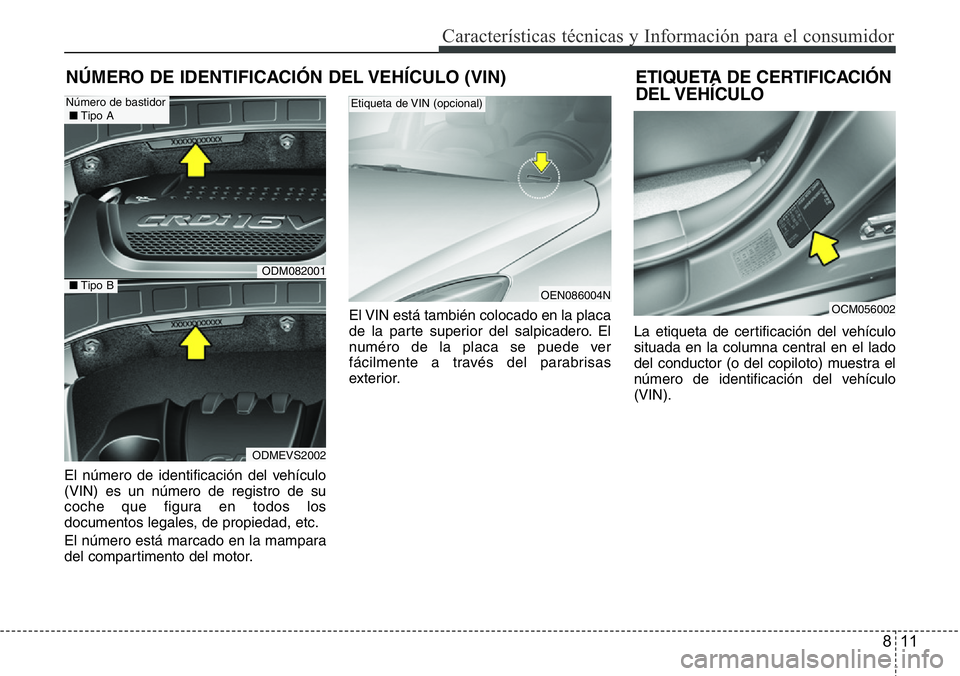

NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO (VIN)
El número de identificación del vehículo
(VIN) es un número de registro de su
coche que figura en todos los
documentos legales, de propiedad, etc.
El número está marcado en la mampara
del compartimento del motor.El VIN está también colocado en la placa
de la parte superior del salpicadero. El
numéro de la placa se puede ver
fácilmente a través del parabrisas
exterior.La etiqueta de certificación del vehículo
situada en la columna central en el lado
del conductor (o del copiloto) muestra el
número de identificación del vehículo
(VIN).
ETIQUETA DE CERTIFICACIÓN
DEL VEHÍCULO
OEN086004N
Etiqueta de VIN (opcional)
OCM056002
ODM082001
ODMEVS2002
Número de bastidor
■Tipo A
■Tipo B
Page 709 of 710
Características técnicas y Información para el consumidor
12 8

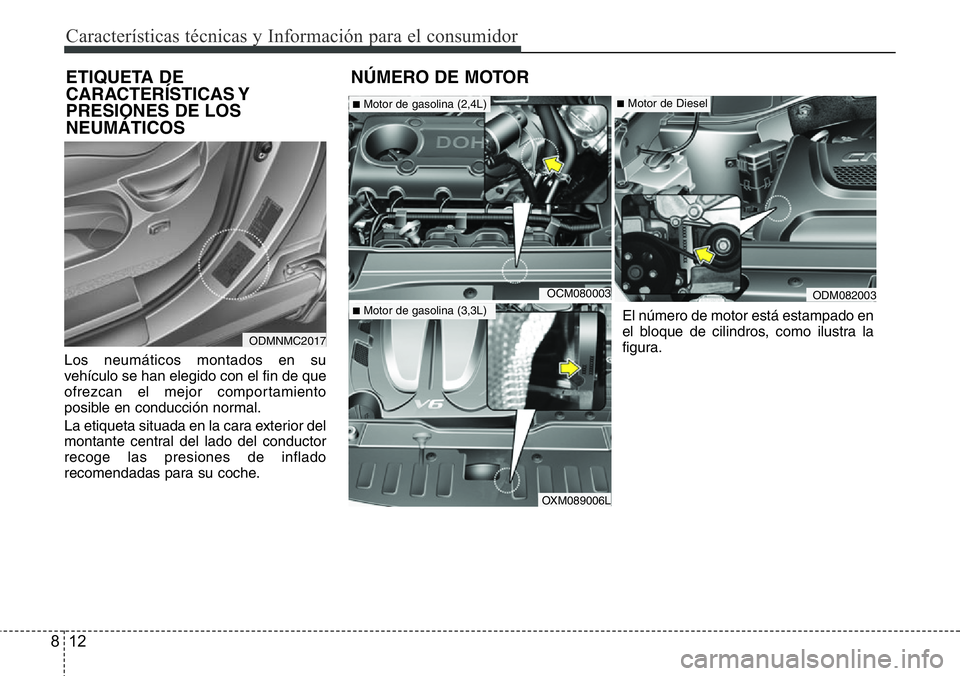

Los neumáticos montados en su
vehículo se han elegido con el fin de que
ofrezcan el mejor comportamiento
posible en conducción normal.
La etiqueta situada en la cara exterior del
montante central del lado del conductor
recoge las presiones de inflado
recomendadas para su coche.
OCM080003ODM082003
El número de motor está estampado en
el bloque de cilindros, como ilustra la
figura.
■Motor de gasolina (2,4L)
■Motor de gasolina (3,3L)
■Motor de Diesel
OXM089006L
ODMNMC2017
ETIQUETA DE
CARACTERÍSTICAS Y
PRESIONES DE LOS
NEUMÁTICOSNÚMERO DE MOTOR
Page 710 of 710
813
Características técnicas y Información para el consumidor

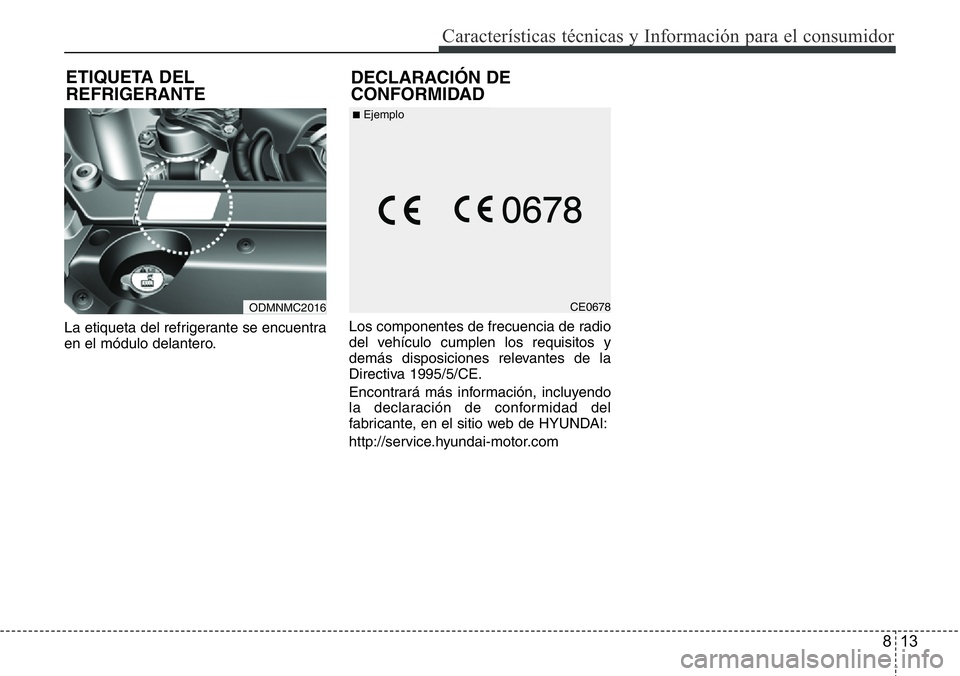

La etiqueta del refrigerante se encuentra
en el módulo delantero.Los componentes de frecuencia de radio
del vehículo cumplen los requisitos y
demás disposiciones relevantes de la
Directiva 1995/5/CE.
Encontrará más información, incluyendo
la declaración de conformidad del
fabricante, en el sitio web de HYUNDAI:
http://service.hyundai-motor.com
ETIQUETA DEL
REFRIGERANTE
ODMNMC2016
DECLARACIÓN DE
CONFORMIDAD
CE0678
■Ejemplo
