Hyundai Santa Fe 2015 Manual del propietario (in Spanish)

Mantenimiento
58 7

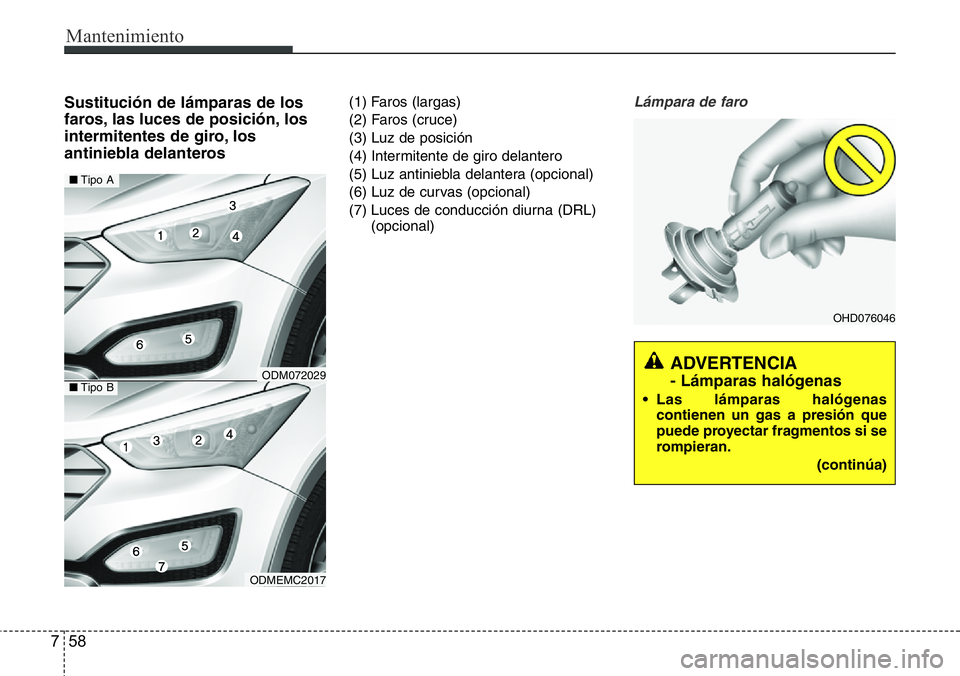

Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros(1) Faros (largas)
(2) Faros (cruce)
(3) Luz de posición
(4) Intermitente de giro delantero
(5) Luz antiniebla delantera (opcional)
(6) Luz de curvas (opcional)
(7) Luces de conducción diurna (DRL)
(opcional)Lámpara de faro
ADVERTENCIA
- Lámparas halógenas
• Las lámparas halógenas
contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046
ODMEMC2017
■Tipo A
■Tipo BODM072029

759
Mantenimiento

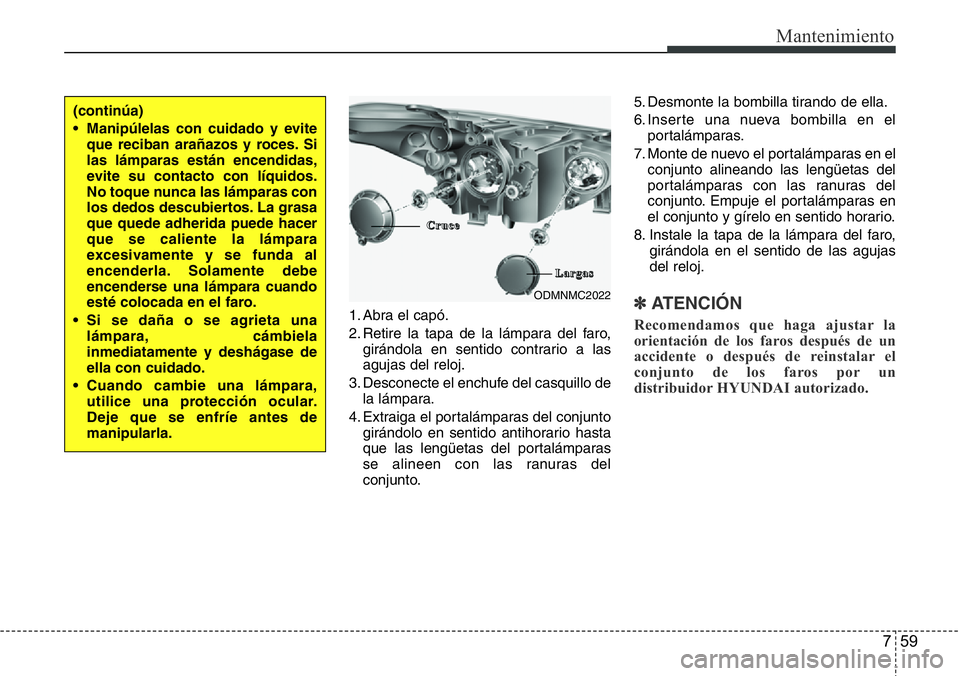

1. Abra el capó.
2. Retire la tapa de la lámpara del faro,
girándola en sentido contrario a las
agujas del reloj.
3. Desconecte el enchufe del casquillo de
la lámpara.
4. Extraiga el portalámparas del conjunto
girándolo en sentido antihorario hasta
que las lengüetas del portalámparas
se alineen con las ranuras del
conjunto.5. Desmonte la bombilla tirando de ella.
6. Inserte una nueva bombilla en el
portalámparas.
7. Monte de nuevo el portalámparas en el
conjunto alineando las lengüetas del
portalámparas con las ranuras del
conjunto. Empuje el portalámparas en
el conjunto y gírelo en sentido horario.
8. Instale la tapa de la lámpara del faro,
girándola en el sentido de las agujas
del reloj.✽ ATENCIÓN
Recomendamos que haga ajustar la
orientación de los faros después de un
accidente o después de reinstalar el
conjunto de los faros por un
distribuidor HYUNDAI autorizado.
(continúa)
• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
• Si se daña o se agrieta una
lámpara, cámbiela
inmediatamente y deshágase de
ella con cuidado.
• Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ODMNMC2022
C C
r r
u u
c c
e e
L L
a a
r r
g g
a a
s s

Mantenimiento
60 7

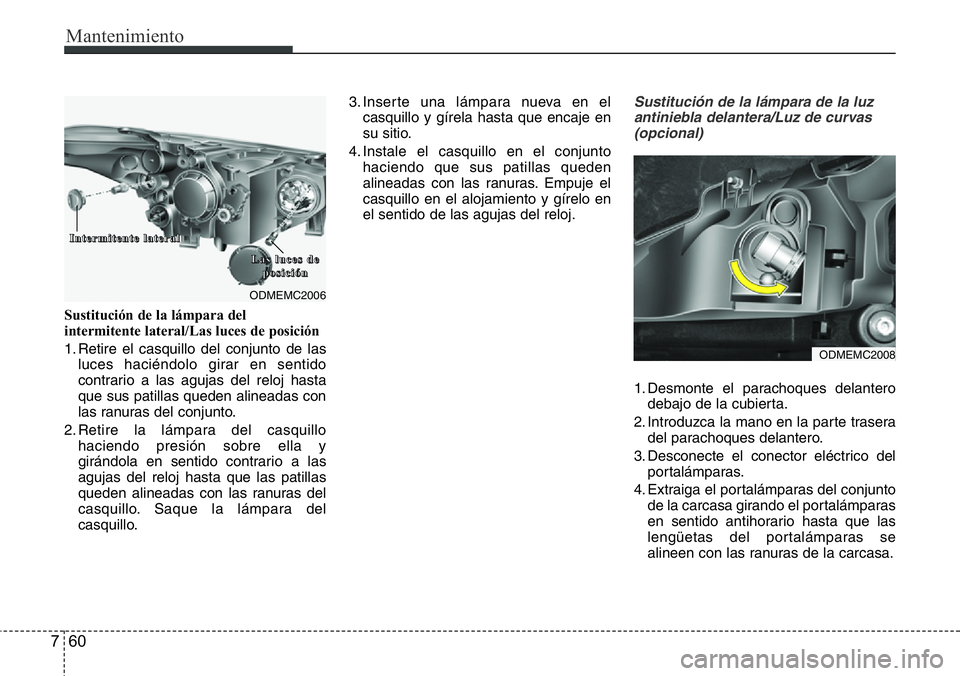

Sustitución de la lámpara del
intermitente lateral/Las luces de posición
1. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
2. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.3. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
4. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
Sustitución de la lámpara de la luz
antiniebla delantera/Luz de curvas
(opcional)
1. Desmonte el parachoques delantero
debajo de la cubierta.
2. Introduzca la mano en la parte trasera
del parachoques delantero.
3. Desconecte el conector eléctrico del
portalámparas.
4. Extraiga el portalámparas del conjunto
de la carcasa girando el portalámparas
en sentido antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la carcasa.
ODMEMC2006
I I
n n
t t
e e
r r
m m
i i
t t
e e
n n
t t
e e

l l
a a
t t
e e
r r
a a
l l
L L
a a
s s

l l
u u
c c
e e
s s

d d
e e
p p
o o
s s
i i
c c
i i
ó ó
n n
ODMEMC2008

761
Mantenimiento
5. Monte de nuevo el portalámparas en la
carcasa alienando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en la
carcasa y gire el casquillo en sentido
horario.
6. Conecte el conector eléctrico al
portalámparas.
7. Vuelva a montar el parachoques

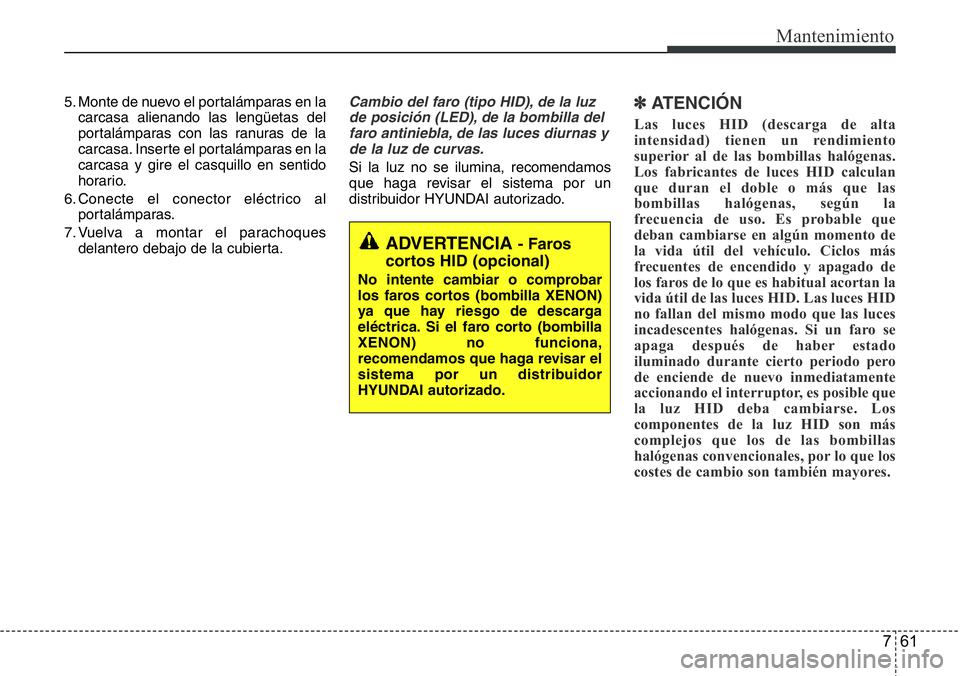

delantero debajo de la cubierta.Cambio del faro (tipo HID), de la luz
de posición (LED), de la bombilla del
faro antiniebla, de las luces diurnas y
de la luz de curvas.
Si la luz no se ilumina, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
✽ ATENCIÓN
Las luces HID (descarga de alta
intensidad) tienen un rendimiento
superior al de las bombillas halógenas.
Los fabricantes de luces HID calculan
que duran el doble o más que las
bombillas halógenas, según la
frecuencia de uso. Es probable que
deban cambiarse en algún momento de
la vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan la
vida útil de las luces HID. Las luces HID
no fallan del mismo modo que las luces
incadescentes halógenas. Si un faro se
apaga después de haber estado
iluminado durante cierto periodo pero
de enciende de nuevo inmediatamente
accionando el interruptor, es posible que
la luz HID deba cambiarse. Los
componentes de la luz HID son más
complejos que los de las bombillas
halógenas convencionales, por lo que los
costes de cambio son también mayores.
ADVERTENCIA - Faros
cortos HID (opcional)
No intente cambiar o comprobar
los faros cortos (bombilla XENON)
ya que hay riesgo de descarga
eléctrica. Si el faro corto (bombilla
XENON) no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.

Mantenimiento
62 7

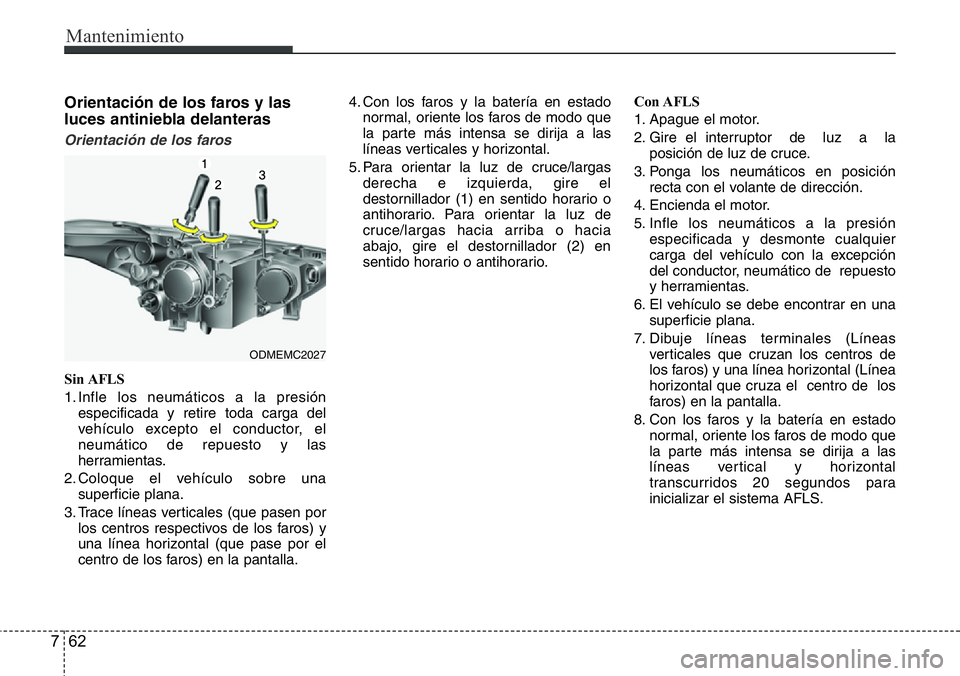

Orientación de los faros y las
luces antiniebla delanteras
Orientación de los faros
Sin AFLS
1. Infle los neumáticos a la presión
especificada y retire toda carga del
vehículo excepto el conductor, el
neumático de repuesto y las
herramientas.
2. Coloque el vehículo sobre una
superficie plana.
3. Trace líneas verticales (que pasen por
los centros respectivos de los faros) y
una línea horizontal (que pase por el
centro de los faros) en la pantalla.4. Con los faros y la batería en estado
normal, oriente los faros de modo que
la parte más intensa se dirija a las
líneas verticales y horizontal.
5. Para orientar la luz de cruce/largas
derecha e izquierda, gire el
destornillador (1) en sentido horario o
antihorario. Para orientar la luz de
cruce/largas hacia arriba o hacia
abajo, gire el destornillador (2) en
sentido horario o antihorario.Con AFLS
1. Apague el motor.
2. Gire el interruptor de luz a la
posición de luz de cruce.
3. Ponga los neumáticos en posición
recta con el volante de dirección.
4. Encienda el motor.
5. Infle los neumáticos a la presión
especificada y desmonte cualquier
carga del vehículo con la excepción
del conductor, neumático de repuesto
y herramientas.
6. El vehículo se debe encontrar en una
superficie plana.
7. Dibuje líneas terminales (Líneas
verticales que cruzan los centros de
los faros) y una línea horizontal (Línea
horizontal que cruza el centro de los
faros) en la pantalla.
8. Con los faros y la batería en estado
normal, oriente los faros de modo que
la parte más intensa se dirija a las
líneas vertical y horizontal
transcurridos 20 segundos para
inicializar el sistema AFLS.
ODMEMC2027

763
Mantenimiento

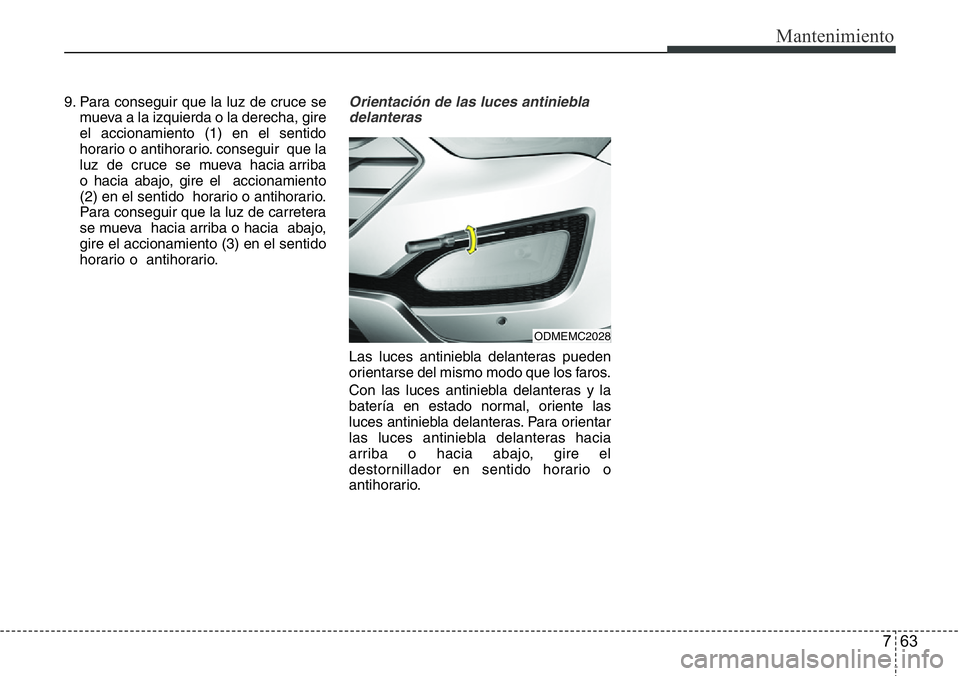

9. Para conseguir que la luz de cruce se
mueva a la izquierda o la derecha, gire
el accionamiento (1) en el sentido
horario o antihorario. conseguir que la
luz de cruce se mueva hacia arriba
o hacia abajo, gire el accionamiento
(2) en el sentido horario o antihorario.
Para conseguir que la luz de carretera
se mueva hacia arriba o hacia abajo,
gire el accionamiento (3) en el sentido
horario o antihorario.Orientación de las luces antiniebla
delanteras
Las luces antiniebla delanteras pueden
orientarse del mismo modo que los faros.
Con las luces antiniebla delanteras y la
batería en estado normal, oriente las
luces antiniebla delanteras. Para orientar
las luces antiniebla delanteras hacia
arriba o hacia abajo, gire el
destornillador en sentido horario o
antihorario.
ODMEMC2028

Mantenimiento
64 7
Unidad : mm

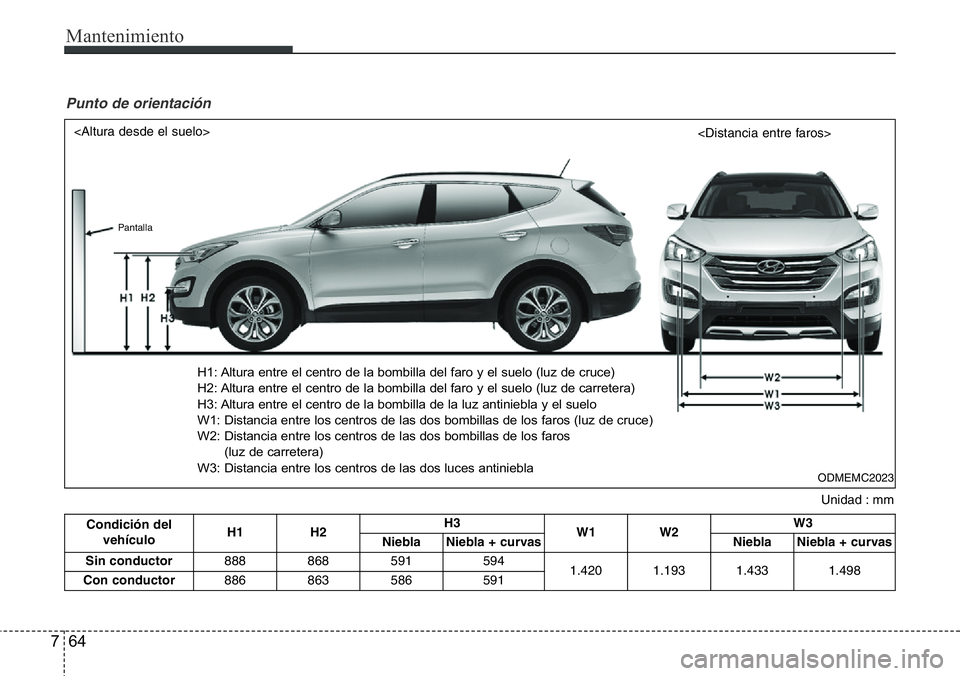

Punto de orientación
ODMEMC2023


H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
H3: Altura entre el centro de la bombilla de la luz antiniebla y el suelo
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros
(luz de carretera)
W3: Distancia entre los centros de las dos luces antiniebla
Pantalla
Condición del
vehículoH1 H2H3
W1 W2W3
Niebla
Niebla + curvas NieblaNiebla + curvas
Sin conductor888 868 591
594
1.420 1.193 1.4331.498
Con conductor886 863 586591

765
Mantenimiento

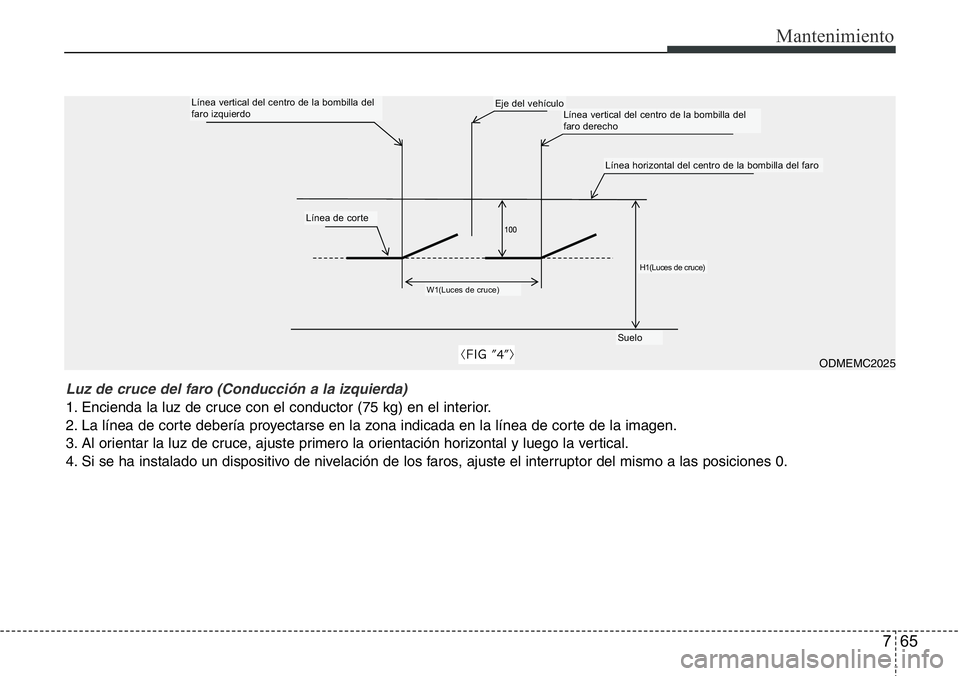

Luz de cruce del faro (Conducción a la izquierda)
1. Encienda la luz de cruce con el conductor (75 kg) en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
ODMEMC2025
Línea vertical del centro de la bombilla del
faro izquierdoLínea vertical del centro de la bombilla del
faro derechoEje del vehículo
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo

Mantenimiento
66 7

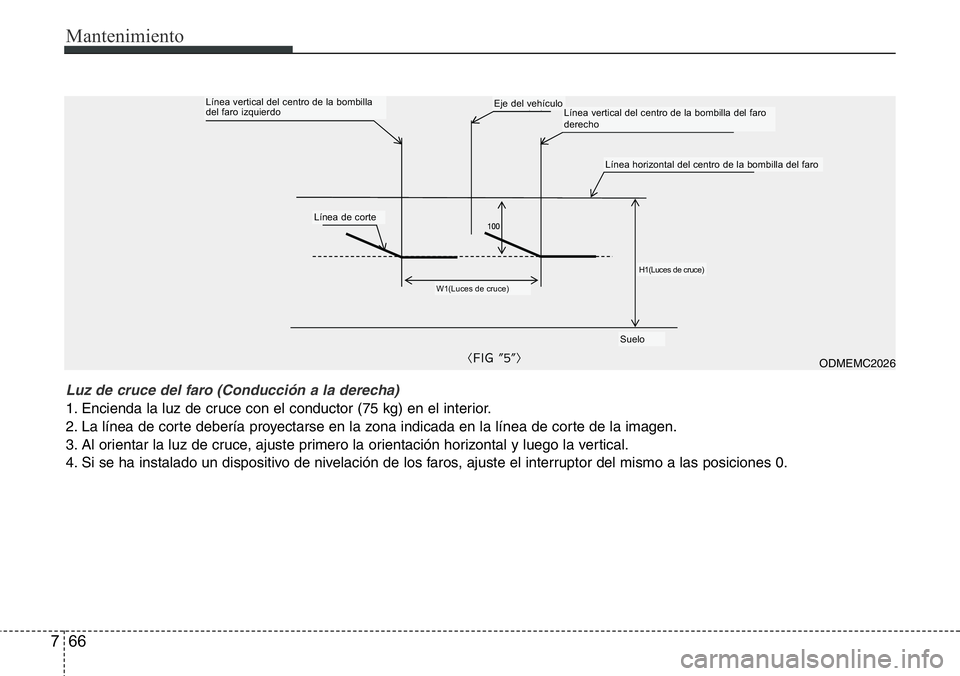

Luz de cruce del faro (Conducción a la derecha)
1. Encienda la luz de cruce con el conductor (75 kg) en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
ODMEMC2026
Línea vertical del centro de la bombilla
del faro izquierdoEje del vehículoLínea vertical del centro de la bombilla del faro
derecho
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo

767
Mantenimiento

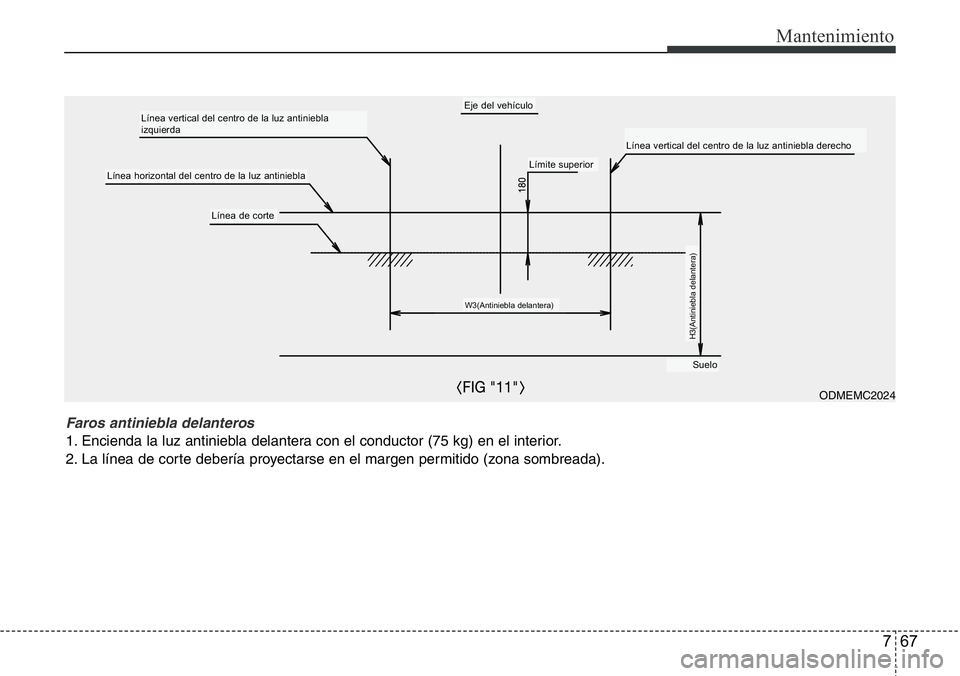

Faros antiniebla delanteros
1. Encienda la luz antiniebla delantera con el conductor (75 kg) en el interior.
2. La línea de corte debería proyectarse en el margen permitido (zona sombreada).
ODMEMC2024
Línea vertical del centro de la luz antiniebla
izquierdaEje del vehículo
Línea vertical del centro de la luz antiniebla derecho
Línea horizontal del centro de la luz antiniebla
Línea de corte
W3(Antiniebla delantera)
H3(Antiniebla delantera)
Límite superior
Suelo
