621
Wat te doen in een noodgeval

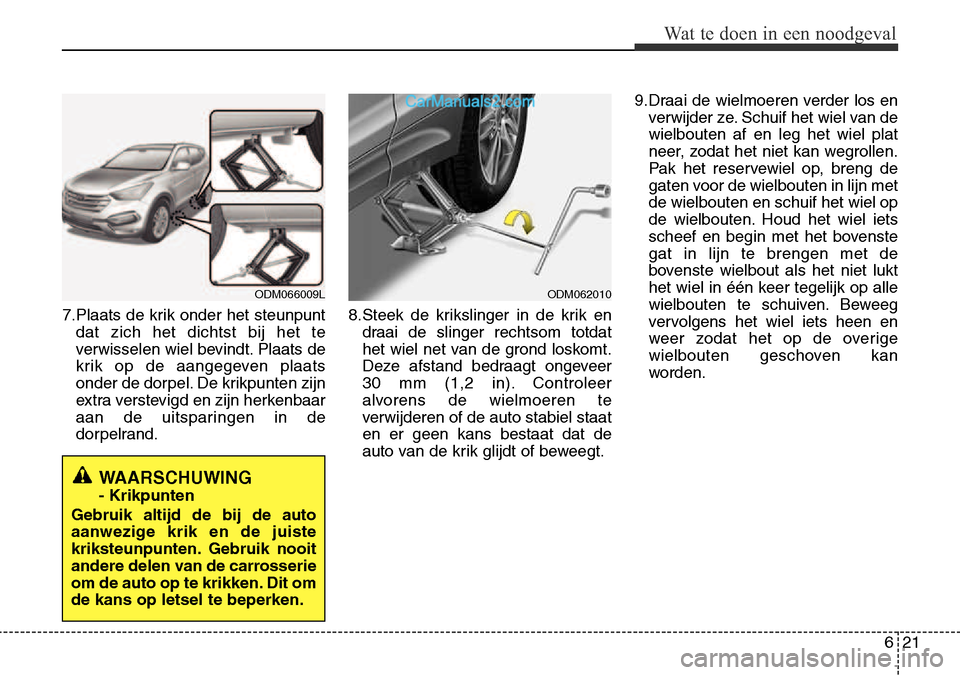

7.Plaats de krik onder het steunpuntdat zich het dichtst bij het te
verwisselen wiel bevindt. Plaats de
krik op de aangegeven plaats
onder de dorpel. De krikpunten zijn
extra verstevigd en zijn herkenbaar
aan de uitsparingen in de
dorpelrand. 8.Steek de krikslinger in de krik en
draai de slinger rechtsom totdat
het wiel net van de grond loskomt.
Deze afstand bedraagt ongeveer
30 mm (1,2 in). Controleer
alvorens de wielmoeren te
verwijderen of de auto stabiel staaten er geen kans bestaat dat de
auto van de krik glijdt of beweegt. 9.Draai de wielmoeren verder los en
verwijder ze. Schuif het wiel van dewielbouten af en leg het wiel plat
neer, zodat het niet kan wegrollen.
Pak het reservewiel op, breng de
gaten voor de wielbouten in lijn metde wielbouten en schuif het wiel op
de wielbouten. Houd het wiel iets
scheef en begin met het bovenstegat in lijn te brengen met de
bovenste wielbout als het niet lukt
het wiel in één keer tegelijk op alle
wielbouten te schuiven. Beweeg
vervolgens het wiel iets heen en
weer zodat het op de overige
wielbouten geschoven kan
worden.
WAARSCHUWING - Krikpunten
Gebruik altijd de bij de auto
aanwezige krik en de juiste
kriksteunpunten. Gebruik nooit
andere delen van de carrosserie
om de auto op te krikken. Dit omde kans op letsel te beperken.
ODM062010ODM066009L
Page 612 of 735

Wat te doen in een noodgeval
22
6

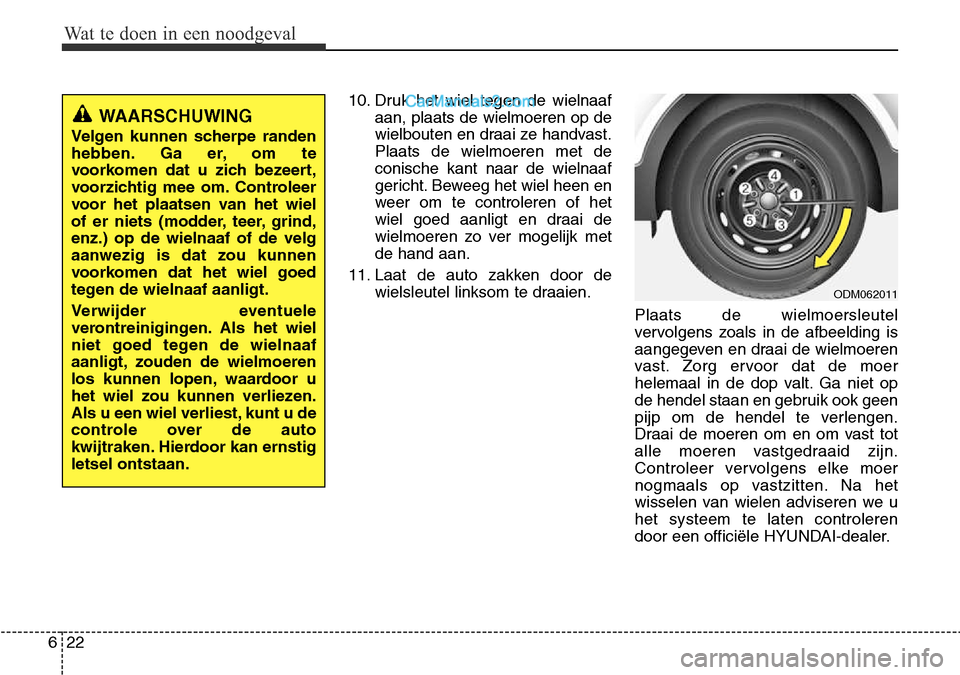

10. Druk het wiel tegen de wielnaaf
aan, plaats de wielmoeren op de
wielbouten en draai ze handvast.Plaats de wielmoeren met deconische kant naar de wielnaaf
gericht. Beweeg het wiel heen en
weer om te controleren of het
wiel goed aanligt en draai de
wielmoeren zo ver mogelijk metde hand aan.
11. Laat de auto zakken door de wielsleutel linksom te draaien.
Plaats de wielmoersleutel
vervolgens zoals in de afbeelding is
aangegeven en draai de wielmoeren
vast. Zorg ervoor dat de moer
helemaal in de dop valt. Ga niet op
de hendel staan en gebruik ook geen
pijp om de hendel te verlengen.
Draai de moeren om en om vast tot
alle moeren vastgedraaid zijn.
Controleer vervolgens elke moer
nogmaals op vastzitten. Na het
wisselen van wielen adviseren we uhet systeem te laten controleren
door een officiële HYUNDAI-dealer.
WAARSCHUWING
Velgen kunnen scherpe randen
hebben. Ga er, om te
voorkomen dat u zich bezeert,
voorzichtig mee om. Controleer
voor het plaatsen van het wiel
of er niets (modder, teer, grind,enz.) op de wielnaaf of de velgaanwezig is dat zou kunnen
voorkomen dat het wiel goed
tegen de wielnaaf aanligt.
Verwijder eventuele
verontreinigingen. Als het wiel
niet goed tegen de wielnaaf
aanligt, zouden de wielmoeren
los kunnen lopen, waardoor u
het wiel zou kunnen verliezen.
Als u een wiel verliest, kunt u de
controle over de auto
kwijtraken. Hierdoor kan ernstigletsel ontstaan.
ODM062011
Page 613 of 735

623
Wat te doen in een noodgeval

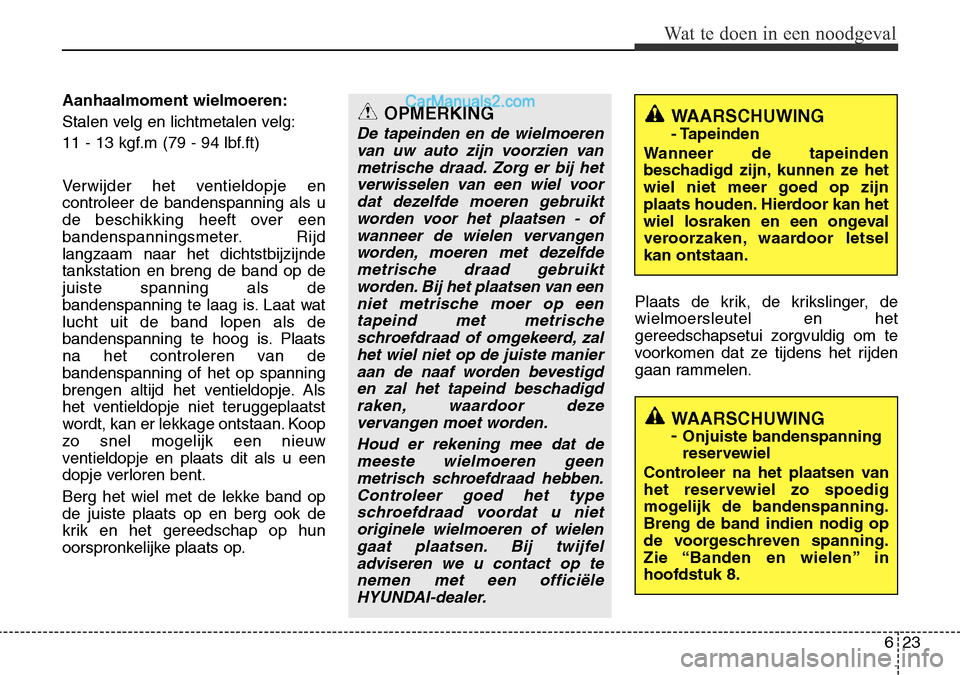

Aanhaalmoment wielmoeren:
Stalen velg en lichtmetalen velg:
11 - 13 kgf.m (79 - 94 lbf.ft)
Verwijder het ventieldopje en controleer de bandenspanning als u
de beschikking heeft over een
bandenspanningsmeter. Rijdlangzaam naar het dichtstbijzijndetankstation en breng de band op dejuiste spanning als de
bandenspanning te laag is. Laat watlucht uit de band lopen als de
bandenspanning te hoog is. Plaats
na het controleren van debandenspanning of het op spanning
brengen altijd het ventieldopje. Als
het ventieldopje niet teruggeplaatst
wordt, kan er lekkage ontstaan. Koop
zo snel mogelijk een nieuw
ventieldopje en plaats dit als u een
dopje verloren bent.
Berg het wiel met de lekke band op de juiste plaats op en berg ook de
krik en het gereedschap op hun
oorspronkelijke plaats op.Plaats de krik, de krikslinger, dewielmoersleutel en het
gereedschapsetui zorgvuldig om te
voorkomen dat ze tijdens het rijden
gaan rammelen.OPMERKING
De tapeinden en de wielmoeren
van uw auto zijn voorzien vanmetrische draad. Zorg er bij het verwisselen van een wiel voor dat dezelfde moeren gebruiktworden voor het plaatsen - ofwanneer de wielen vervangenworden, moeren met dezelfdemetrische draad gebruiktworden. Bij het plaatsen van een niet metrische moer op eentapeind met metrische schroefdraad of omgekeerd, zalhet wiel niet op de juiste manieraan de naaf worden bevestigden zal het tapeind beschadigdraken, waardoor deze vervangen moet worden.
Houd er rekening mee dat demeeste wielmoeren geenmetrisch schroefdraad hebben.Controleer goed het type schroefdraad voordat u nietoriginele wielmoeren of wielen gaat plaatsen. Bij twijfeladviseren we u contact op tenemen met een officiëleHYUNDAI-dealer.
WAARSCHUWING
- Tapeinden
Wanneer de tapeinden
beschadigd zijn, kunnen ze hetwiel niet meer goed op zijn
plaats houden. Hierdoor kan het
wiel losraken en een ongeval
veroorzaken, waardoor letselkan ontstaan.
WAARSCHUWING - Onjuiste bandenspanning
reservewiel
Controleer na het plaatsen van
het reservewiel zo spoedig
mogelijk de bandenspanning.Breng de band indien nodig op
de voorgeschreven spanning.
Zie “Banden en wielen” inhoofdstuk 8.
Page 614 of 735

Wat te doen in een noodgeval
24
6

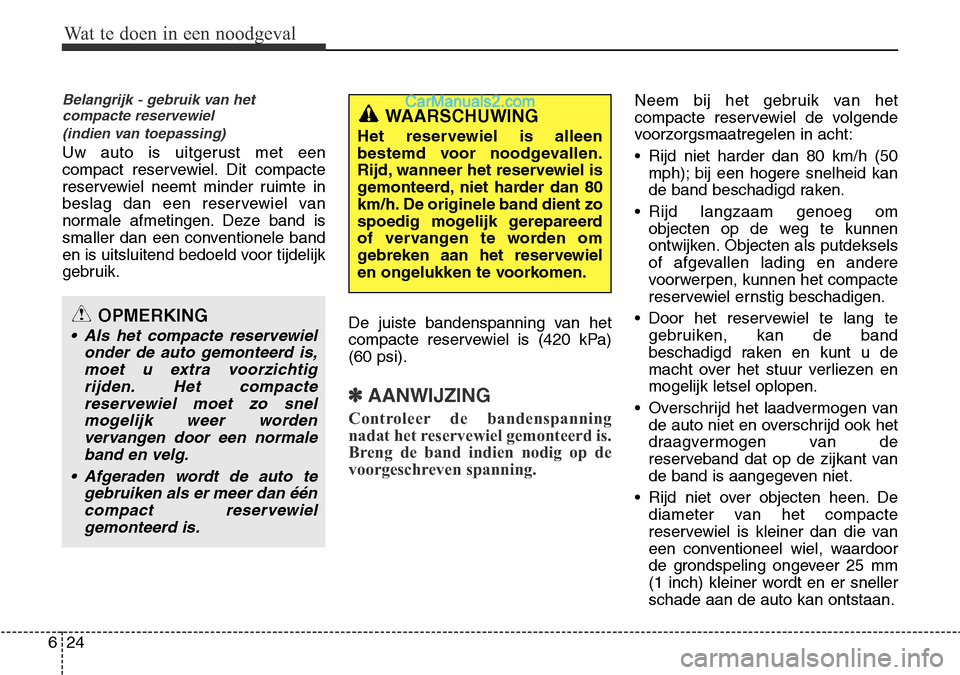

Belangrijk - gebruik van het
compacte reservewiel
(indien van toepassing)
Uw auto is uitgerust met een
compact reservewiel. Dit compacte
reservewiel neemt minder ruimte in
beslag dan een reservewiel van
normale afmetingen. Deze band is
smaller dan een conventionele band
en is uitsluitend bedoeld voor tijdelijk
gebruik.
De juiste bandenspanning van het
compacte reservewiel is (420 kPa)(60 psi).
✽AANWIJZING
Controleer de bandenspanning
nadat het reservewiel gemonteerd is.
Breng de band indien nodig op de
voorgeschreven spanning.
Neem bij het gebruik van het
compacte reservewiel de volgende
voorzorgsmaatregelen in acht:
• Rijd niet harder dan 80 km/h (50 mph); bij een hogere snelheid kan
de band beschadigd raken.
• Rijd langzaam genoeg om objecten op de weg te kunnen
ontwijken. Objecten als putdeksels
of afgevallen lading en andere
voorwerpen, kunnen het compacte
reservewiel ernstig beschadigen.
• Door het reservewiel te lang te gebruiken, kan de band
beschadigd raken en kunt u de
macht over het stuur verliezen enmogelijk letsel oplopen.
• Overschrijd het laadvermogen van de auto niet en overschrijd ook het
draagvermogen van de
reserveband dat op de zijkant van
de band is aangegeven niet.
• Rijd niet over objecten heen. De diameter van het compacte
reservewiel is kleiner dan die van
een conventioneel wiel, waardoor
de grondspeling ongeveer 25 mm
(1 inch) kleiner wordt en er snellerschade aan de auto kan ontstaan.
OPMERKING
• Als het compacte reservewiel
onder de auto gemonteerd is,moet u extra voorzichtig rijden. Het compactereservewiel moet zo snelmogelijk weer wordenvervangen door een normaleband en velg.
• Afgeraden wordt de auto te gebruiken als er meer dan ééncompact reservewielgemonteerd is.
WAARSCHUWING
Het reservewiel is alleen
bestemd voor noodgevallen.
Rijd, wanneer het reservewiel is
gemonteerd, niet harder dan 80
km/h. De originele band dient zo
spoedig mogelijk gerepareerd
of vervangen te worden om
gebreken aan het reservewiel
en ongelukken te voorkomen.

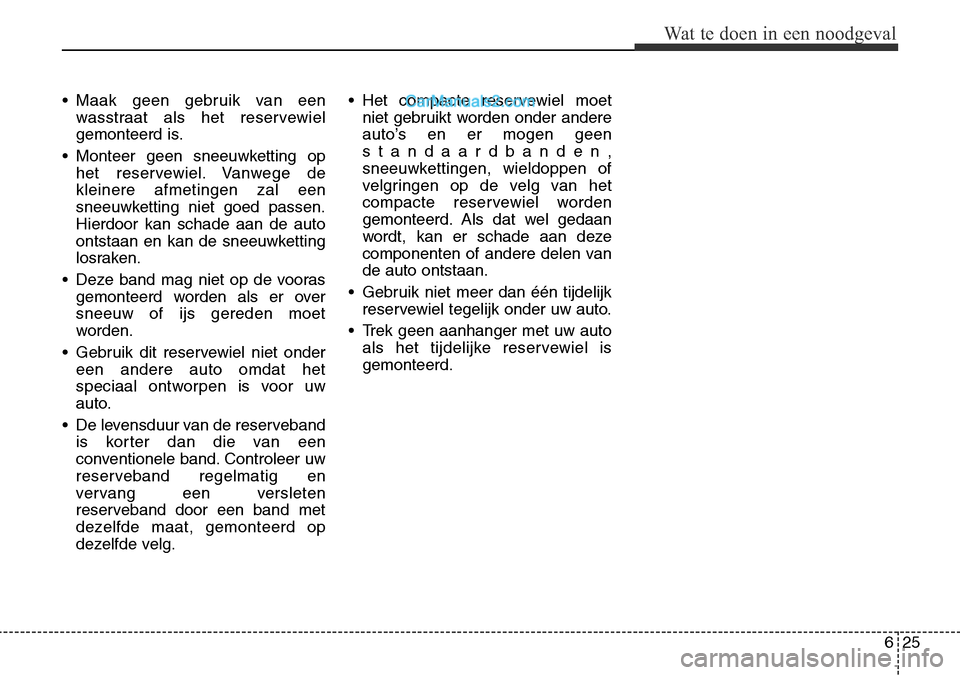

Page 615 of 735

625
Wat te doen in een noodgeval
• Maak geen gebruik van eenwasstraat als het reservewiel
gemonteerd is.
• Monteer geen sneeuwketting op het reservewiel. Vanwege dekleinere afmetingen zal een
sneeuwketting niet goed passen.Hierdoor kan schade aan de auto
ontstaan en kan de sneeuwketting
losraken.
• Deze band mag niet op de vooras gemonteerd worden als er oversneeuw of ijs gereden moet
worden.
• Gebruik dit reservewiel niet onder een andere auto omdat het
speciaal ontworpen is voor uw
auto.
• De levensduur van de reserveband is korter dan die van een
conventionele band. Controleer uw
reserveband regelmatig en
vervang een versleten
reserveband door een band met
dezelfde maat, gemonteerd op
dezelfde velg. • Het compacte reservewiel moet
niet gebruikt worden onder andere
auto’s en er mogen geenstandaardbanden,
sneeuwkettingen, wieldoppen of
velgringen op de velg van het
compacte reservewiel worden
gemonteerd. Als dat wel gedaan
wordt, kan er schade aan deze
componenten of andere delen vande auto ontstaan.
• Gebruik niet meer dan één tijdelijk reservewiel tegelijk onder uw auto.
• Trek geen aanhanger met uw auto als het tijdelijke reservewiel isgemonteerd.
Page 616 of 735

Wat te doen in een noodgeval
26
6

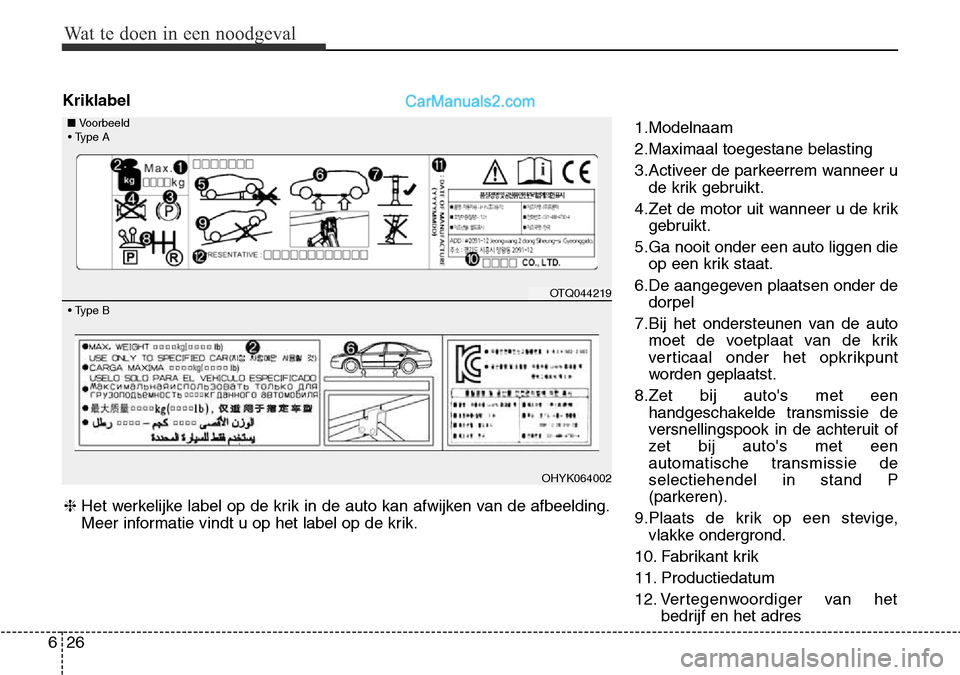

Kriklabel
1.Modelnaam
2.Maximaal toegestane belasting
3.Activeer de parkeerrem wanneer ude krik gebruikt.
4.Zet de motor uit wanneer u de krik gebruikt.
5.Ga nooit onder een auto liggen die op een krik staat.
6.De aangegeven plaatsen onder de dorpel
7.Bij het ondersteunen van de auto moet de voetplaat van de krik
verticaal onder het opkrikpunt
worden geplaatst.
8.Zet bij auto's met een handgeschakelde transmissie de
versnellingspook in de achteruit of
zet bij auto's met een
automatische transmissie deselectiehendel in stand P
(parkeren).
9.Plaats de krik op een stevige, vlakke ondergrond.
10. Fabrikant krik
11. Productiedatum
12. Vertegenwoordiger van het bedrijf en het adres
❈
Het werkelijke label op de krik in de auto kan afwijken van de afbeelding.
Meer informatie vindt u op het label op de krik.
OTQ044219
OHYK064002
• Type A■Voorbeeld
• Type B
Page 617 of 735

627
Wat te doen in een noodgeval
JACKDOC14S

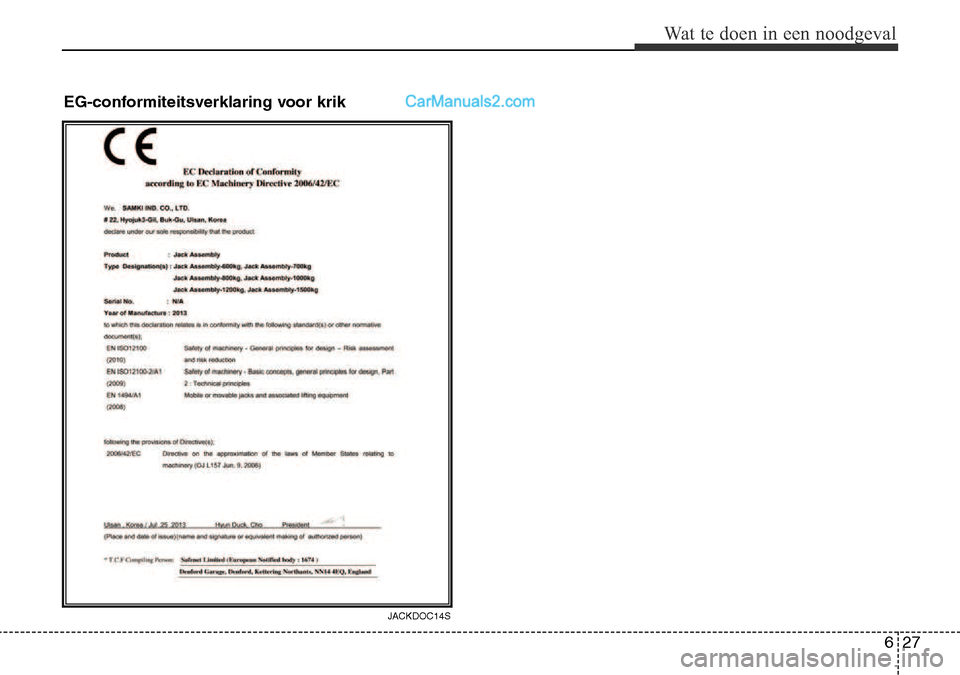

EG-conformiteitsverklaring voor krik
Page 618 of 735

Wat te doen in een noodgeval
28
6

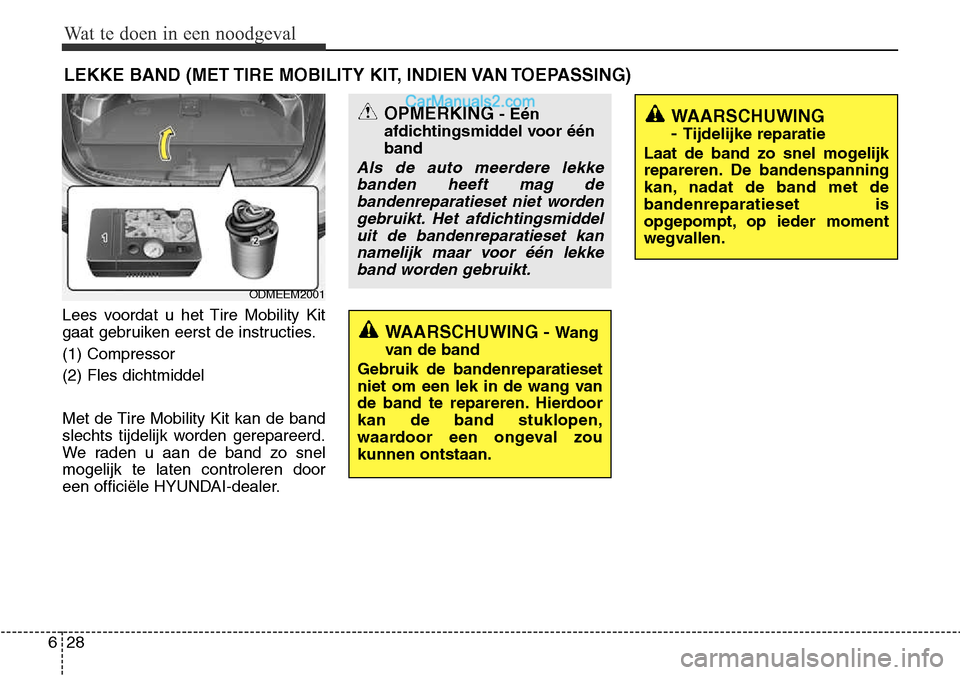

LEKKE BAND (MET TIRE MOBILITY KIT, INDIEN VAN TOEPASSING)
Lees voordat u het Tire Mobility Kit

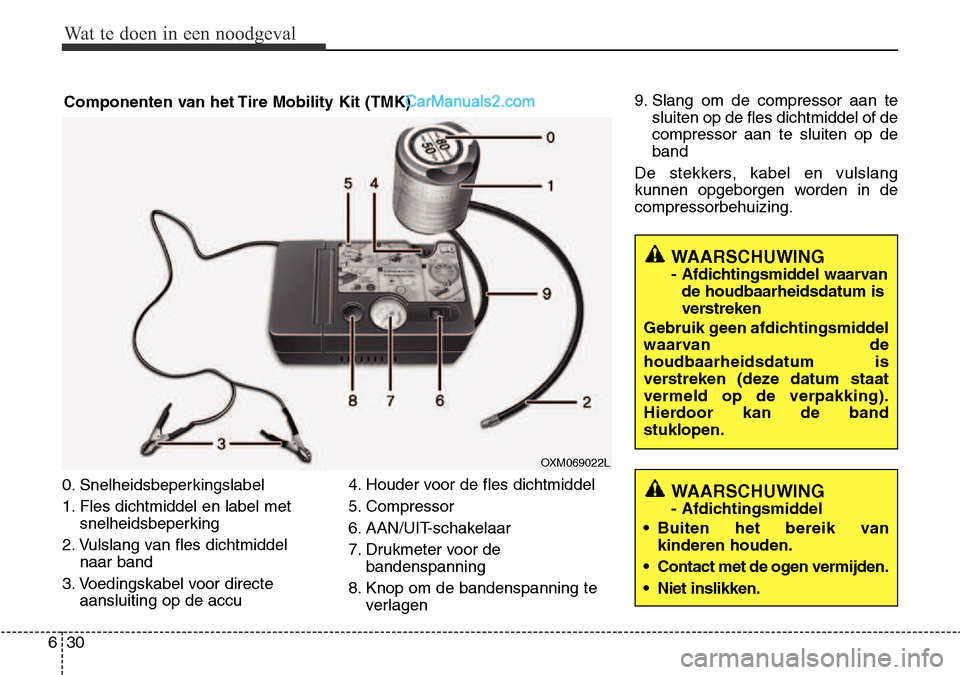

gaat gebruiken eerst de instructies. (1) Compressor(2) Fles dichtmiddel
Met de Tire Mobility Kit kan de band
slechts tijdelijk worden gerepareerd.
We raden u aan de band zo snelmogelijk te laten controleren door
een officiële HYUNDAI-dealer.
ODMEEM2001
OPMERKING - Eén
afdichtingsmiddel voor één band
Als de auto meerdere lekke
banden heeft mag debandenreparatieset niet worden gebruikt. Het afdichtingsmiddel uit de bandenreparatieset kannamelijk maar voor één lekkeband worden gebruikt.
WAARSCHUWING - Wang
van de band
Gebruik de bandenreparatieset
niet om een lek in de wang van
de band te repareren. Hierdoorkan de band stuklopen,
waardoor een ongeval zoukunnen ontstaan.
WAARSCHUWING - Tijdelijke reparatie
Laat de band zo snel mogelijk
repareren. De bandenspanning
kan, nadat de band met debandenreparatieset is
opgepompt, op ieder moment
wegvallen.
Page 619 of 735

629
Wat te doen in een noodgeval

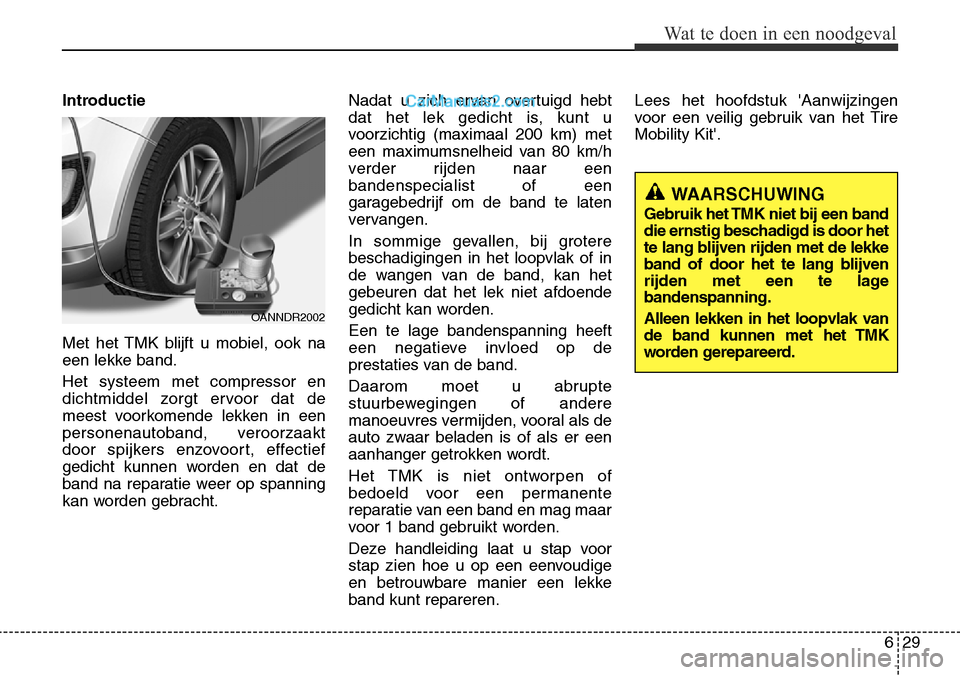

Introductie
Met het TMK blijft u mobiel, ook na
een lekke band. Het systeem met compressor en
dichtmiddel zorgt ervoor dat de
meest voorkomende lekken in een
personenautoband, veroorzaakt
door spijkers enzovoort, effectief
gedicht kunnen worden en dat de
band na reparatie weer op spanning
kan worden gebracht.Nadat u zich ervan overtuigd hebt
dat het lek gedicht is, kunt u
voorzichtig (maximaal 200 km) met
een maximumsnelheid van 80 km/h
verder rijden naar eenbandenspecialist of een
garagebedrijf om de band te laten
vervangen.
In sommige gevallen, bij grotere beschadigingen in het loopvlak of in
de wangen van de band, kan hetgebeuren dat het lek niet afdoende
gedicht kan worden. Een te lage bandenspanning heeft
een negatieve invloed op de
prestaties van de band.
Daarom moet u abrupte
stuurbewegingen of andere
manoeuvres vermijden, vooral als de
auto zwaar beladen is of als er een
aanhanger getrokken wordt.
Het TMK is niet ontworpen of
bedoeld voor een permanente
reparatie van een band en mag maar
voor 1 band gebruikt worden.
Deze handleiding laat u stap voor
stap zien hoe u op een eenvoudige
en betrouwbare manier een lekkeband kunt repareren.Lees het hoofdstuk 'Aanwijzingen
voor een veilig gebruik van het TireMobility Kit'.
WAARSCHUWING
Gebruik het TMK niet bij een band
die ernstig beschadigd is door het
te lang blijven rijden met de lekke
band of door het te lang blijven
rijden met een te lagebandenspanning.
Alleen lekken in het loopvlak van
de band kunnen met het TMK
worden gerepareerd.
OANNDR2002
Page 620 of 735

Wat te doen in een noodgeval
30
6
0. Snelheidsbeperkingslabel
1. Fles dichtmiddel en label met
snelheidsbeperking
2. Vulslang van fles dichtmiddel naar band
3. Voedingskabel voor directe aansluiting op de accu 4. Houder voor de fles dichtmiddel
5. Compressor
6. AAN/UIT-schakelaar
7. Drukmeter voor de
bandenspanning
8. Knop om de bandenspanning te verlagen 9. Slang om de compressor aan te
sluiten op de fles dichtmiddel of de compressor aan te sluiten op deband
De stekkers, kabel en vulslang
kunnen opgeborgen worden in decompressorbehuizing.
Componenten van het Tire Mobility Kit (TMK)
OXM069022L
WAARSCHUWING
- Afdichtingsmiddel waarvan de houdbaarheidsdatum is
verstreken
Gebruik geen afdichtingsmiddel
waarvan dehoudbaarheidsdatum is
verstreken (deze datum staatvermeld op de verpakking).
Hierdoor kan de bandstuklopen.
WAARSCHUWING
- Afdichtingsmiddel
• Buiten het bereik van kinderen houden.
• Contact met de ogen vermijden.
• Niet inslikken.
