Hyundai Santa Fe 2017 Handleiding (in Dutch)

721
Onderhoud

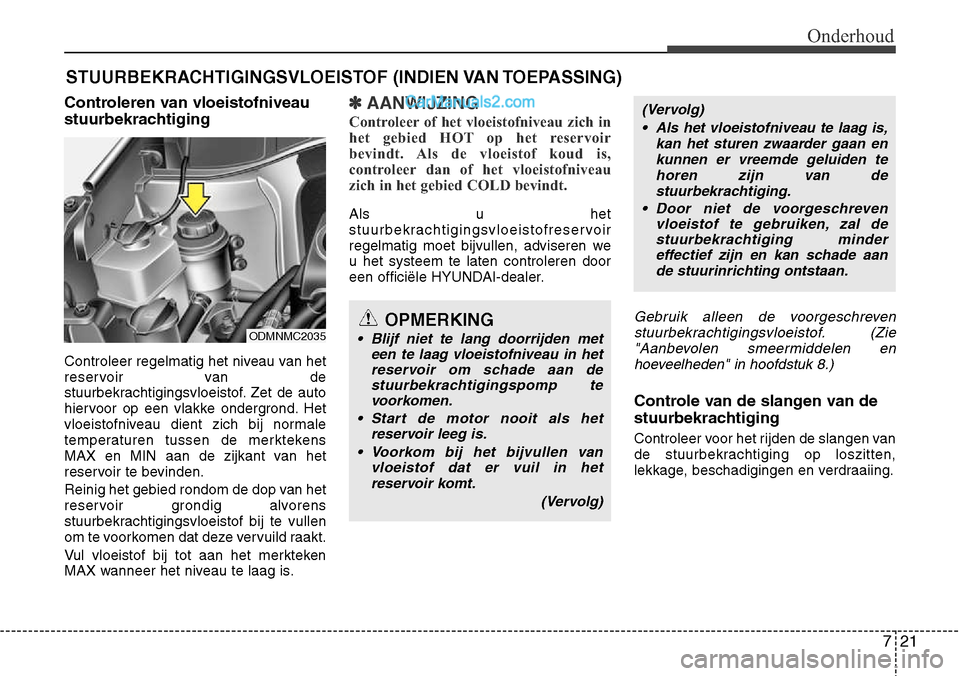

STUURBEKRACHTIGINGSVLOEISTOF (INDIEN VAN TOEPASSING)
Controleren van vloeistofniveau
stuurbekrachtiging
Controleer regelmatig het niveau van het
reservoir van de
stuurbekrachtigingsvloeistof. Zet de auto
hiervoor op een vlakke ondergrond. Het
vloeistofniveau dient zich bij normale
temperaturen tussen de merktekens
MAX en MIN aan de zijkant van het
reservoir te bevinden.
Reinig het gebied rondom de dop van het
reservoir grondig alvorens
stuurbekrachtigingsvloeistof bij te vullen
om te voorkomen dat deze vervuild raakt.
Vul vloeistof bij tot aan het merkteken
MAX wanneer het niveau te laag is.
✽AANWIJZING
Controleer of het vloeistofniveau zich in
het gebied HOT op het reservoir
bevindt. Als de vloeistof koud is,
controleer dan of het vloeistofniveau
zich in het gebied COLD bevindt.
Als u het
stuurbekrachtigingsvloeistofreservoir
regelmatig moet bijvullen, adviseren weu het systeem te laten controleren door
een officiële HYUNDAI-dealer.
Gebruik alleen de voorgeschreven stuurbekrachtigingsvloeistof. (Zie
"Aanbevolen smeermiddelen enhoeveelheden" in hoofdstuk 8.)
Controle van de slangen van de
stuurbekrachtiging
Controleer voor het rijden de slangen van
de stuurbekrachtiging op loszitten,
lekkage, beschadigingen en verdraaiing.
ODMNMC2035OPMERKING
• Blijf niet te lang doorrijden met een te laag vloeistofniveau in hetreservoir om schade aan de
stuurbekrachtigingspomp tevoorkomen.
• Start de motor nooit als het reservoir leeg is.
• Voorkom bij het bijvullen van vloeistof dat er vuil in hetreservoir komt.
(Vervolg)
(Vervolg)• Als het vloeistofniveau te laag is, kan het sturen zwaarder gaan enkunnen er vreemde geluiden te
horen zijn van de
stuurbekrachtiging.
• Door niet de voorgeschreven vloeistof te gebruiken, zal de
stuurbekrachtiging mindereffectief zijn en kan schade aan de stuurinrichting ontstaan.

Onderhoud
22
7

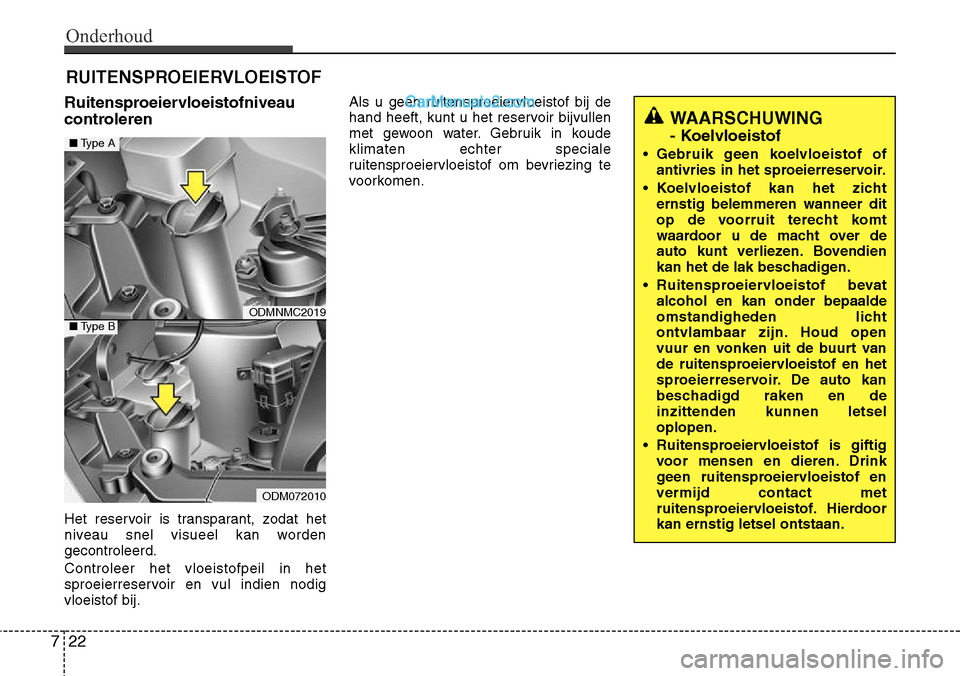

RUITENSPROEIERVLOEISTOF
Ruitensproeiervloeistofniveau
controleren
Het reservoir is transparant, zodat het
niveau snel visueel kan wordengecontroleerd. Controleer het vloeistofpeil in het
sproeierreservoir en vul indien nodigvloeistof bij. Als u geen ruitensproeiervloeistof bij de
hand heeft, kunt u het reservoir bijvullen
met gewoon water. Gebruik in koudeklimaten echter speciale
ruitensproeiervloeistof om bevriezing te
voorkomen.
WAARSCHUWING
- Koelvloeistof
• Gebruik geen koelvloeistof of antivries in het sproeierreservoir.
• Koelvloeistof kan het zicht ernstig belemmeren wanneer dit
op de voorruit terecht komt
waardoor u de macht over de
auto kunt verliezen. Bovendien
kan het de lak beschadigen.
• Ruitensproeiervloeistof bevat alcohol en kan onder bepaalde
omstandigheden licht
ontvlambaar zijn. Houd open
vuur en vonken uit de buurt van
de ruitensproeiervloeistof en het
sproeierreservoir. De auto kan
beschadigd raken en de inzittenden kunnen letsel oplopen.
• Ruitensproeiervloeistof is giftig voor mensen en dieren. Drink
geen ruitensproeiervloeistof envermijd contact met
ruitensproeiervloeistof. Hierdoorkan ernstig letsel ontstaan.
ODMNMC2019
ODM072010
■Type A
■Type B

723
Onderhoud

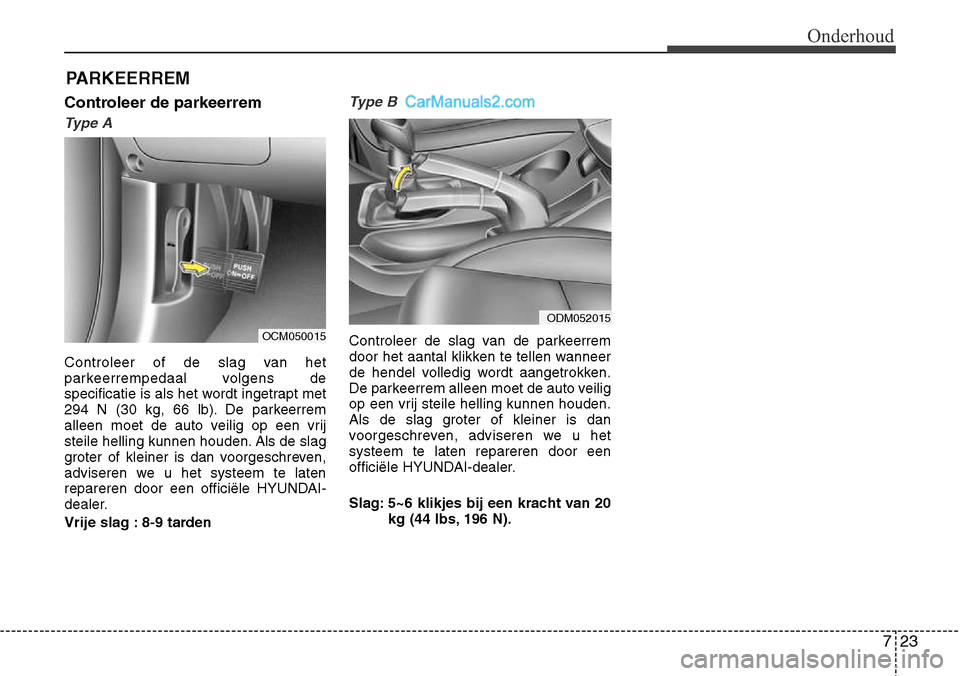

PARKEERREM
Controleer de parkeerrem
Type A
Controleer of de slag van het
parkeerrempedaal volgens de
specificatie is als het wordt ingetrapt met
294 N (30 kg, 66 lb). De parkeerrem
alleen moet de auto veilig op een vrij
steile helling kunnen houden. Als de slag
groter of kleiner is dan voorgeschreven,
adviseren we u het systeem te laten
repareren door een officiële HYUNDAI-
dealer.
Vrije slag : 8-9 tarden
Type B
Controleer de slag van de parkeerrem
door het aantal klikken te tellen wanneer
de hendel volledig wordt aangetrokken.
De parkeerrem alleen moet de auto veilig
op een vrij steile helling kunnen houden.
Als de slag groter of kleiner is dan
voorgeschreven, adviseren we u hetsysteem te laten repareren door een
officiële HYUNDAI-dealer.
Slag: 5~6 klikjes bij een kracht van 20 kg (44 lbs, 196 N).OCM050015
ODM052015

Onderhoud
24
7

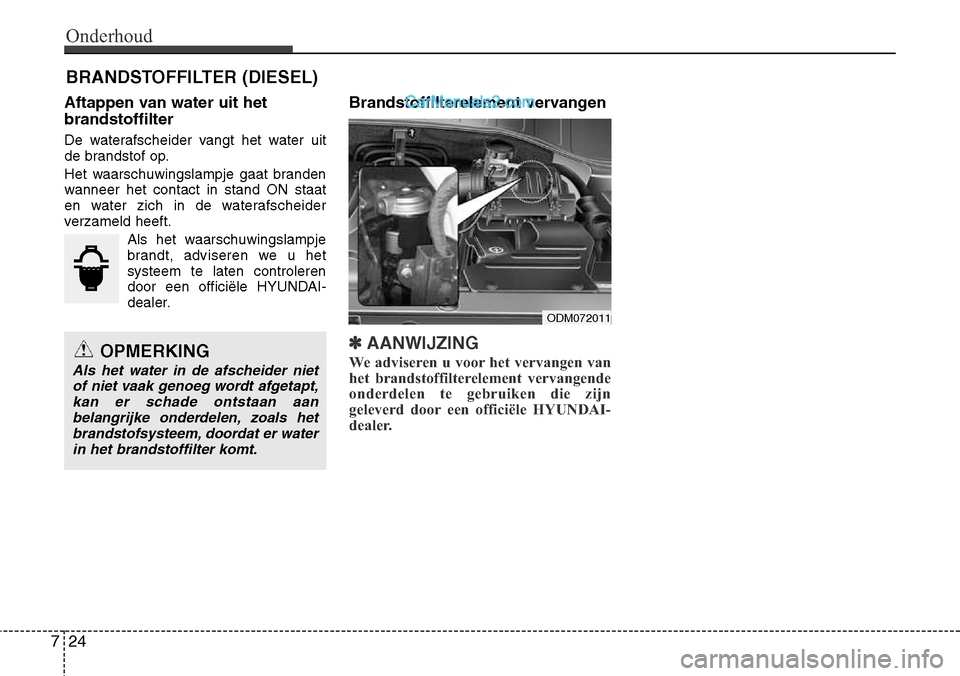

BRANDSTOFFILTER (DIESEL)
Aftappen van water uit het brandstoffilter
De waterafscheider vangt het water uit
de brandstof op.
Het waarschuwingslampje gaat branden
wanneer het contact in stand ON staat
en water zich in de waterafscheider
verzameld heeft. Als het waarschuwingslampje
brandt, adviseren we u hetsysteem te laten controleren
door een officiële HYUNDAI-
dealer. Brandstoffilterelement vervangen
✽AANWIJZING
We adviseren u voor het vervangen van
het brandstoffilterelement vervangende
onderdelen te gebruiken die zijn
geleverd door een officiële HYUNDAI-
dealer.OPMERKING
Als het water in de afscheider niet of niet vaak genoeg wordt afgetapt,
kan er schade ontstaan aanbelangrijke onderdelen, zoals het
brandstofsysteem, doordat er waterin het brandstoffilter komt.
ODM072011

725
Onderhoud

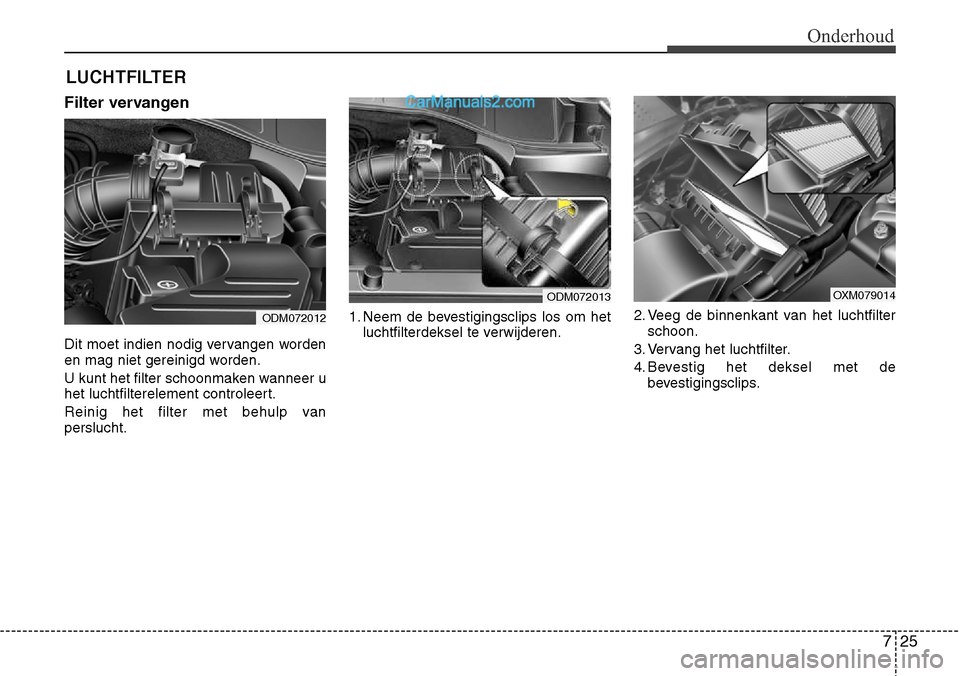

LUCHTFILTER
Filter vervangen
Dit moet indien nodig vervangen worden
en mag niet gereinigd worden.
U kunt het filter schoonmaken wanneer u
het luchtfilterelement controleert.
Reinig het filter met behulp van perslucht. 1. Neem de bevestigingsclips los om het
luchtfilterdeksel te verwijderen. 2. Veeg de binnenkant van het luchtfilter
schoon.
3. Vervang het luchtfilter.
4. Bevestig het deksel met de bevestigingsclips.
ODM072012
ODM072013OXM079014

Onderhoud
26
7

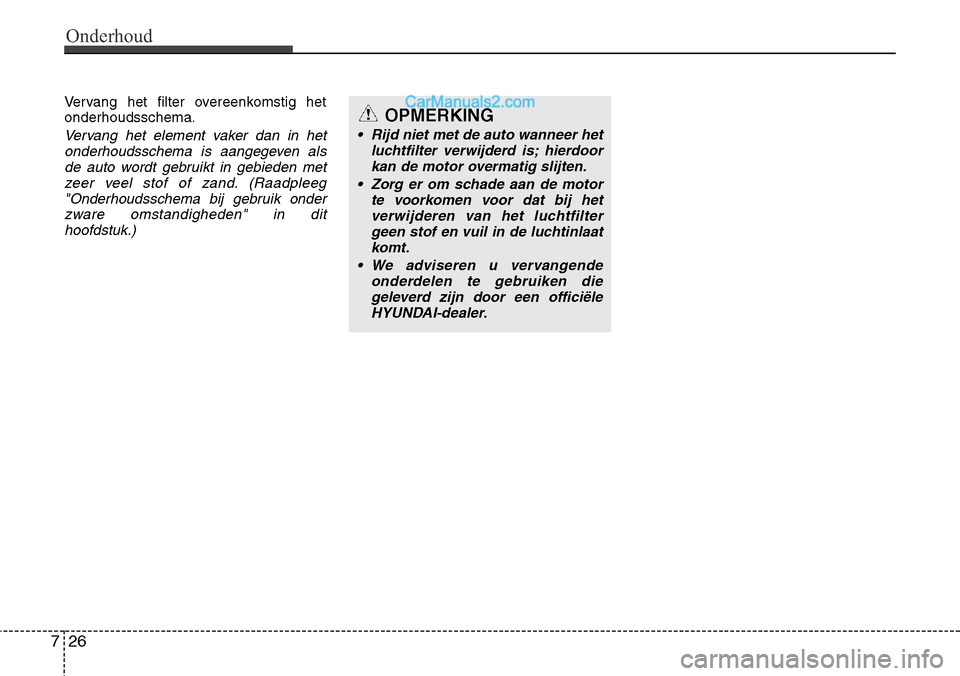

Vervang het filter overeenkomstig het onderhoudsschema.
Vervang het element vaker dan in het
onderhoudsschema is aangegeven alsde auto wordt gebruikt in gebieden met
zeer veel stof of zand. (Raadpleeg"Onderhoudsschema bij gebruik onder
zware omstandigheden" in dithoofdstuk.)
OPMERKING
• Rijd niet met de auto wanneer het luchtfilter verwijderd is; hierdoorkan de motor overmatig slijten.
• Zorg er om schade aan de motor te voorkomen voor dat bij hetverwijderen van het luchtfilter
geen stof en vuil in de luchtinlaat komt.
• We adviseren u vervangende onderdelen te gebruiken diegeleverd zijn door een officiële
HYUNDAI-dealer.

727
Onderhoud

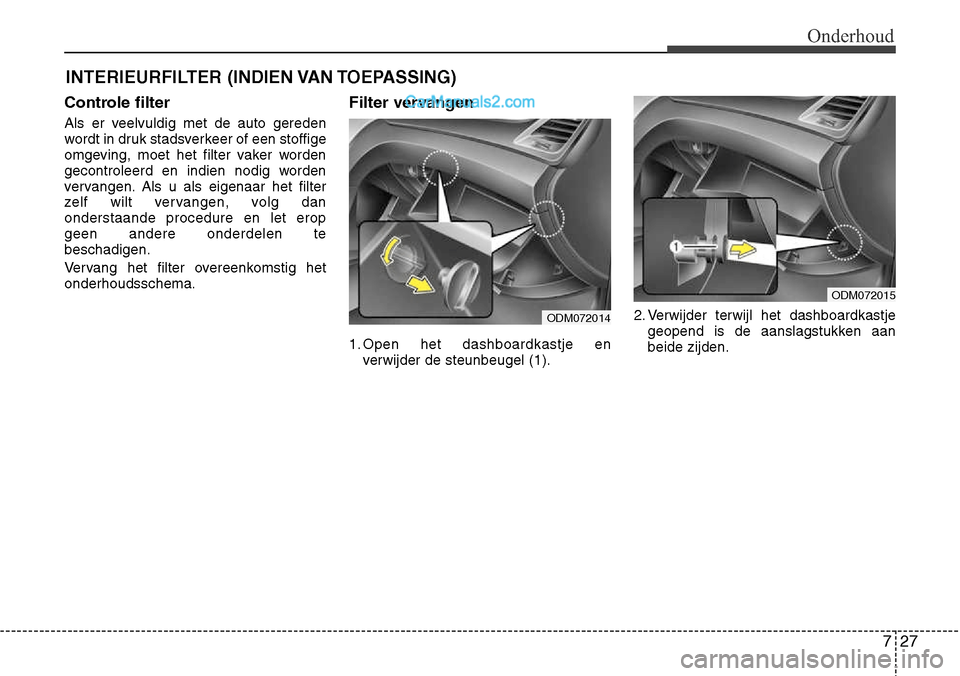

INTERIEURFILTER (INDIEN VAN TOEPASSING)
Controle filter
Als er veelvuldig met de auto gereden
wordt in druk stadsverkeer of een stoffige
omgeving, moet het filter vaker worden
gecontroleerd en indien nodig worden
vervangen. Als u als eigenaar het filter
zelf wilt vervangen, volg danonderstaande procedure en let eropgeen andere onderdelen tebeschadigen.
Vervang het filter overeenkomstig het onderhoudsschema. Filter vervangen
1. Open het dashboardkastje en
verwijder de steunbeugel (1). 2. Verwijder terwijl het dashboardkastje
geopend is de aanslagstukken aan beide zijden.
ODM072015
ODM072014

Onderhoud
28
7

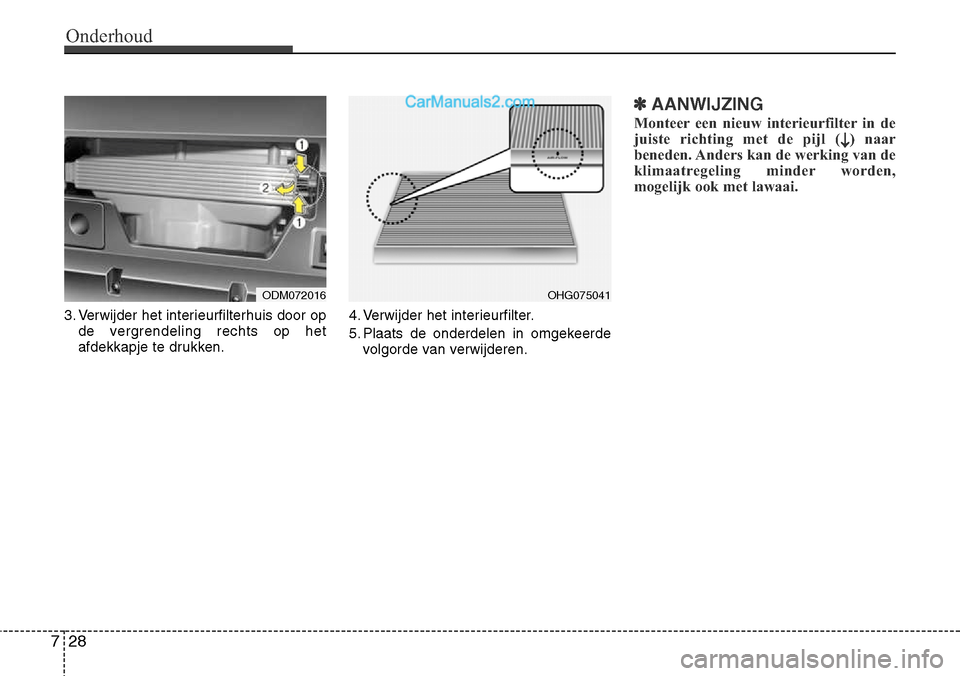

3. Verwijder het interieurfilterhuis door op
de vergrendeling rechts op het
afdekkapje te drukken. 4. Verwijder het interieurfilter.
5. Plaats de onderdelen in omgekeerde
volgorde van verwijderen.
✽AANWIJZING
Monteer een nieuw interieurfilter in de
juiste richting met de pijl (
) naar
beneden. Anders kan de werking van de
klimaatregeling minder worden,
mogelijk ook met lawaai.
OHG075041ODM072016

729
Onderhoud

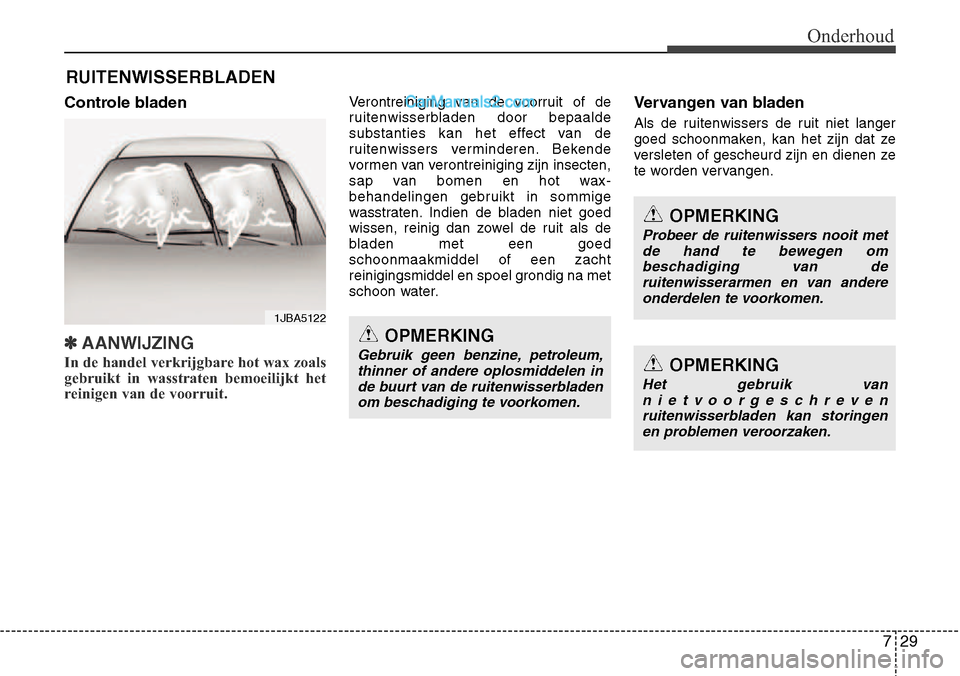

RUITENWISSERBLADEN
Controle bladen
✽AANWIJZING
In de handel verkrijgbare hot wax zoals
gebruikt in wasstraten bemoeilijkt het
reinigen van de voorruit.
Verontreiniging van de voorruit of de
ruitenwisserbladen door bepaalde
substanties kan het effect van de
ruitenwissers verminderen. Bekende
vormen van verontreiniging zijn insecten,
sap van bomen en hot wax-
behandelingen gebruikt in sommige
wasstraten. Indien de bladen niet goed
wissen, reinig dan zowel de ruit als de
bladen met een goedschoonmaakmiddel of een zacht
reinigingsmiddel en spoel grondig na met
schoon water. Vervangen van bladen
Als de ruitenwissers de ruit niet langer
goed schoonmaken, kan het zijn dat ze
versleten of gescheurd zijn en dienen ze
te worden vervangen.
1JBA5122
OPMERKING
Gebruik geen benzine, petroleum,
thinner of andere oplosmiddelen in
de buurt van de ruitenwisserbladenom beschadiging te voorkomen.
OPMERKING
Probeer de ruitenwissers nooit metde hand te bewegen ombeschadiging van de
ruitenwisserarmen en van andereonderdelen te voorkomen.
OPMERKING
Het gebruik van nietvoorgeschreven
ruitenwisserbladen kan storingenen problemen veroorzaken.

Onderhoud
30
7

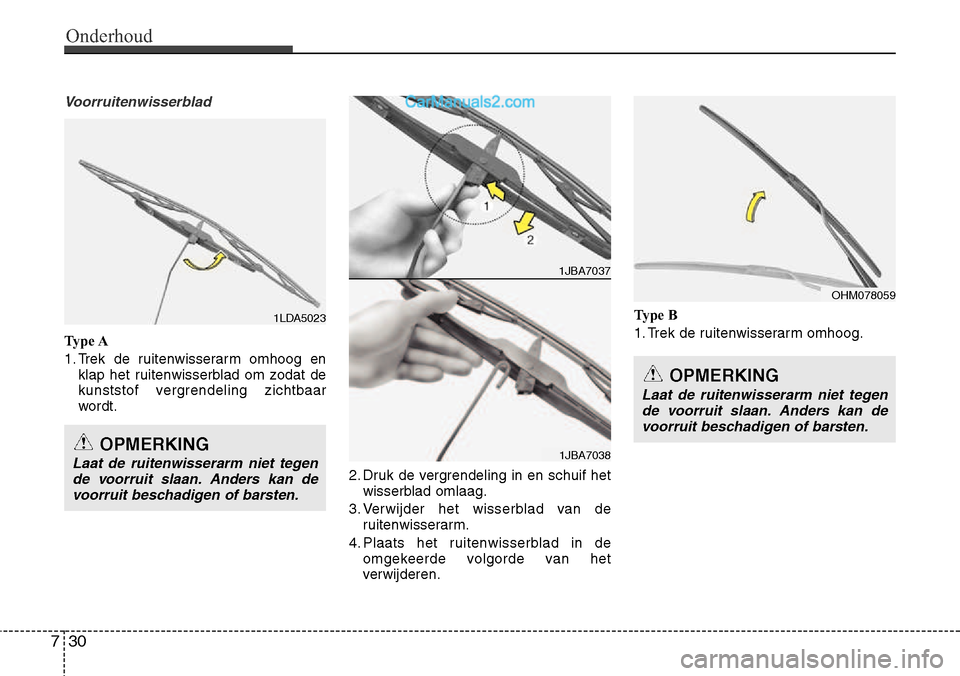

Voorruitenwisserblad
Ty p e A
1. Trek de ruitenwisserarm omhoog en
klap het ruitenwisserblad om zodat de
kunststof vergrendeling zichtbaar
wordt.
2. Druk de vergrendeling in en schuif hetwisserblad omlaag.
3. Verwijder het wisserblad van de ruitenwisserarm.
4. Plaats het ruitenwisserblad in de omgekeerde volgorde van het
verwijderen. Ty p e B
1. Trek de ruitenwisserarm omhoog.
OPMERKING
Laat de ruitenwisserarm niet tegen
de voorruit slaan. Anders kan de
voorruit beschadigen of barsten.
1LDA5023
1JBA7037
1JBA7038
OHM078059
OPMERKING
Laat de ruitenwisserarm niet tegende voorruit slaan. Anders kan de
voorruit beschadigen of barsten.
