Hyundai Santa Fe 2017 Kullanım Kılavuzu (in Turkish)

763
Bakım

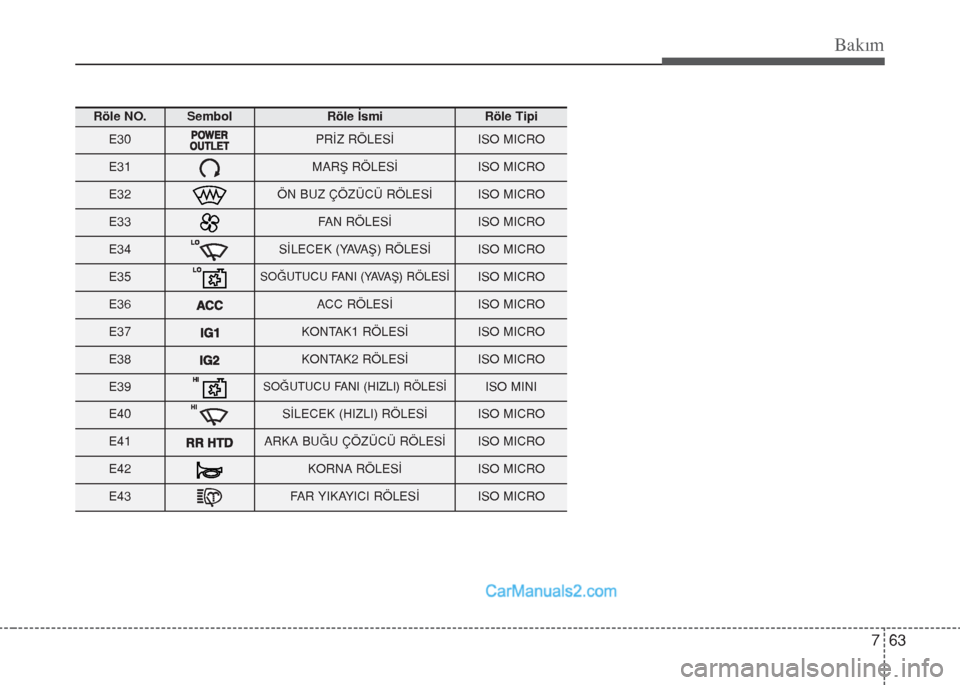

Röle NO.SembolRöle İsmiRöle Tipi
E30PRİZ RÖLESİISO MICRO
E31MARŞ RÖLESİISO MICRO
E32ÖN BUZ ÇÖZÜCÜ RÖLESİISO MICRO
E33FAN RÖLESİISO MICRO
E34SİLECEK (YAVAŞ) RÖLESİISO MICRO
E35SOĞUTUCU FANI (YAVAŞ) RÖLESİISO MICRO
E36ACC RÖLESİISO MICRO
E37KONTAK1 RÖLESİISO MICRO
E38KONTAK2 RÖLESİISO MICRO
E39SOĞUTUCU FANI (HIZLI) RÖLESİISO MINI
E40SİLECEK (HIZLI) RÖLESİISO MICRO
E41ARKA BUĞU ÇÖZÜCÜ RÖLESİISO MICRO
E42KORNA RÖLESİISO MICRO
E43FAR YIKAYICI RÖLESİISO MICRO

Bakım
64 7

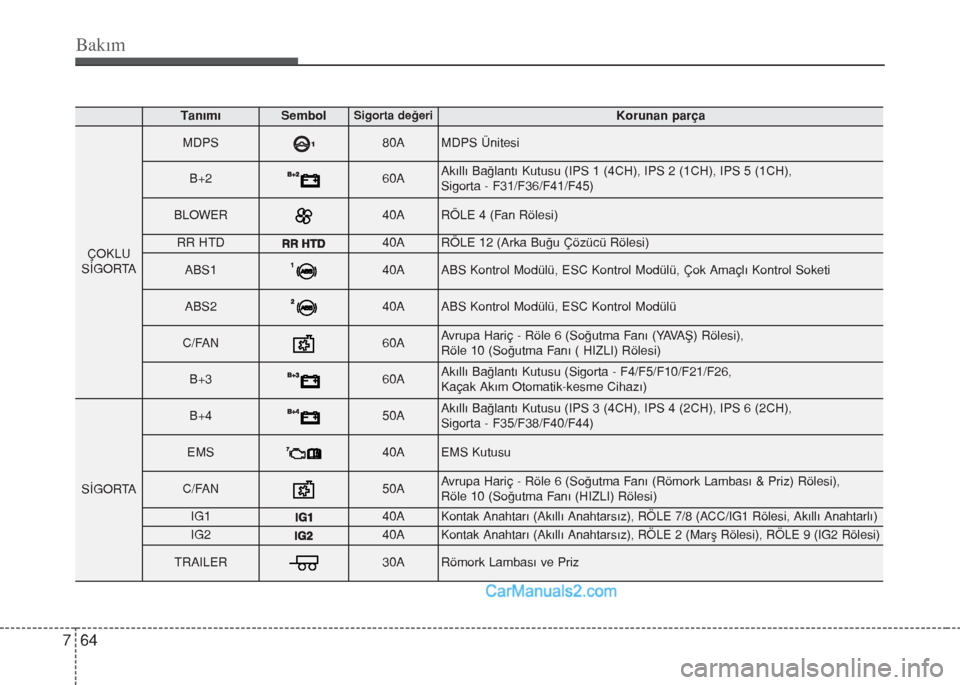

TanımıSembolSigorta değeriKorunan parça
ÇOKLU
SİGORTA
MDPS80AMDPS Ünitesi
B+260AAkıllı Bağlantı Kutusu (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
Sigorta - F31/F36/F41/F45)
BLOWER40ARÖLE 4 (Fan Rölesi)
RR HTD40ARÖLE 12 (Arka Buğu Çözücü Rölesi)
ABS140AABS Kontrol Modülü, ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
ABS240AABS Kontrol Modülü, ESC Kontrol Modülü
C/FAN60AAvrupa Hariç - Röle 6 (Soğutma Fanı (YAVAŞ) Rölesi),
Röle 10 (Soğutma Fanı ( HIZLI) Rölesi)
B+360AAkıllı Bağlantı Kutusu (Sigorta - F4/F5/F10/F21/F26,
Kaçak Akım Otomatik-kesme Cihazı)
SİGORTA
B+450AAkıllı Bağlantı Kutusu (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH),
Sigorta - F35/F38/F40/F44)
EMS40AEMS Kutusu
C/FAN50AAvrupa Hariç - Röle 6 (Soğutma Fanı (Römork Lambası & Priz) Rölesi),
Röle 10 (Soğutma Fanı (HIZLI) Rölesi)
IG140AKontak Anahtarı (Akıllı Anahtarsız), RÖLE 7/8 (ACC/IG1 Rölesi, Akıllı Anahtarlı)
IG240AKontak Anahtarı (Akıllı Anahtarsız), RÖLE 2 (Marş Rölesi), RÖLE 9 (IG2 Rölesi)
TRAILER30ARömork Lambası ve Priz

765
Bakım

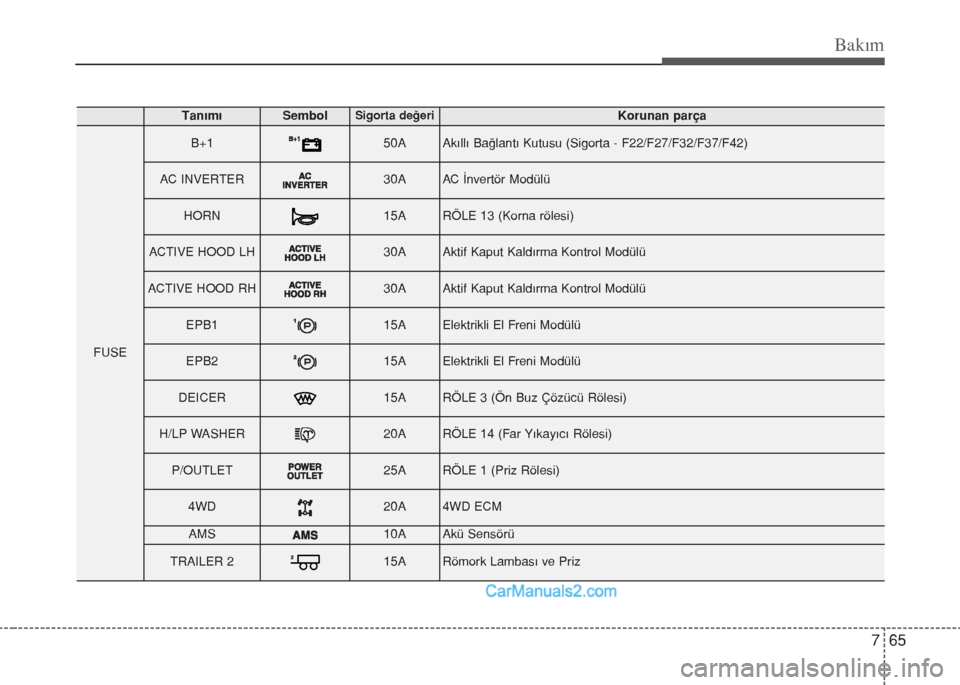

TanımıSembolSigorta değeriKorunan parça
FUSE
B+150AAkıllı Bağlantı Kutusu (Sigorta - F22/F27/F32/F37/F42)
AC INVERTER30AAC İnvertör Modülü
HORN15ARÖLE 13 (Korna rölesi)
ACTIVE HOOD LH30AAktif Kaput Kaldırma Kontrol Modülü
ACTIVE HOOD RH30AAktif Kaput Kaldırma Kontrol Modülü
EPB115AElektrikli El Freni Modülü
EPB215AElektrikli El Freni Modülü
DEICER15ARÖLE 3 (Ön Buz Çözücü Rölesi)
H/LP WASHER20ARÖLE 14 (Far Yıkayıcı Rölesi)
P/OUTLET25ARÖLE 1 (Priz Rölesi)
4WD20A4WD ECM
AMS10AAkü Sensörü
TRAILER 215ARömork Lambası ve Priz

Bakım
66 7

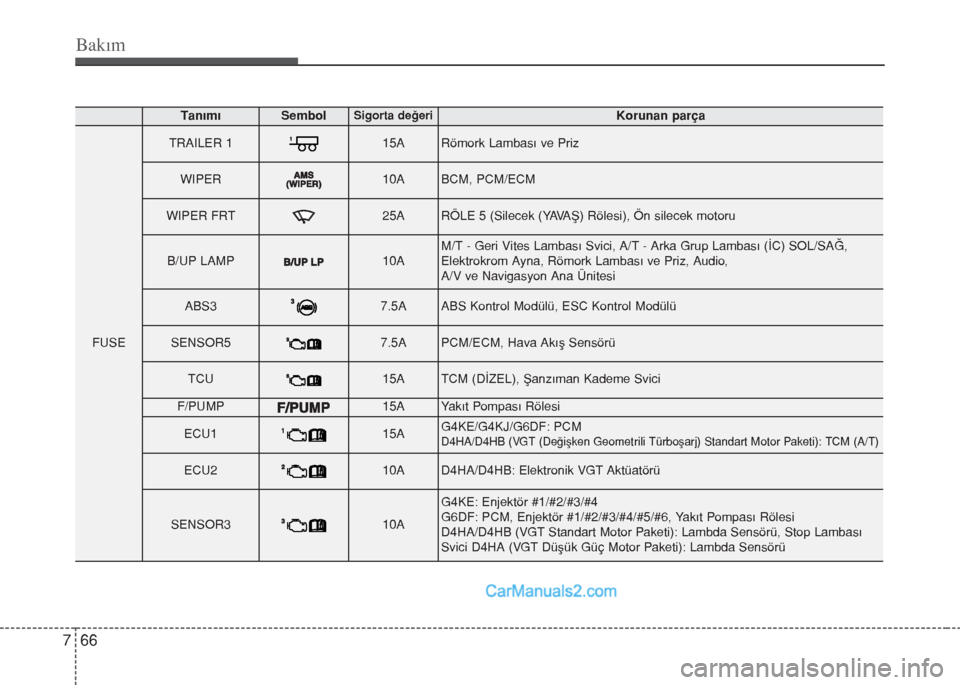

TanımıSembolSigorta değeriKorunan parça
FUSE
TRAILER 115ARömork Lambası ve Priz
WIPER10ABCM, PCM/ECM
WIPER FRT25ARÖLE 5 (Silecek (YAVAŞ) Rölesi), Ön silecek motoru
B/UP LAMP10AM/T - Geri Vites Lambası Svici, A/T - Arka Grup Lambası (İC) SOL/SAĞ,
Elektrokrom Ayna, Römork Lambası ve Priz, Audio,
A/V ve Navigasyon Ana Ünitesi
ABS37.5AABS Kontrol Modülü, ESC Kontrol Modülü
SENSOR57.5APCM/ECM, Hava Akış Sensörü
TCU15ATCM (DİZEL), Şanzıman Kademe Svici
F/PUMP15AYakıt Pompası Rölesi
ECU115AG4KE/G4KJ/G6DF: PCMD4HA/D4HB (VGT (Değişken Geometrili Türboşarj) Standart Motor Paketi): TCM (A/T)
ECU210AD4HA/D4HB: Elektronik VGT Aktüatörü
SENSOR310A
G4KE: Enjektör #1/#2/#3/#4
G6DF: PCM, Enjektör #1/#2/#3/#4/#5/#6, Yakıt Pompası Rölesi
D4HA/D4HB (VGT Standart Motor Paketi): Lambda Sensörü, Stop Lambası
Svici D4HA (VGT Düşük Güç Motor Paketi): Lambda Sensörü

767
Bakım

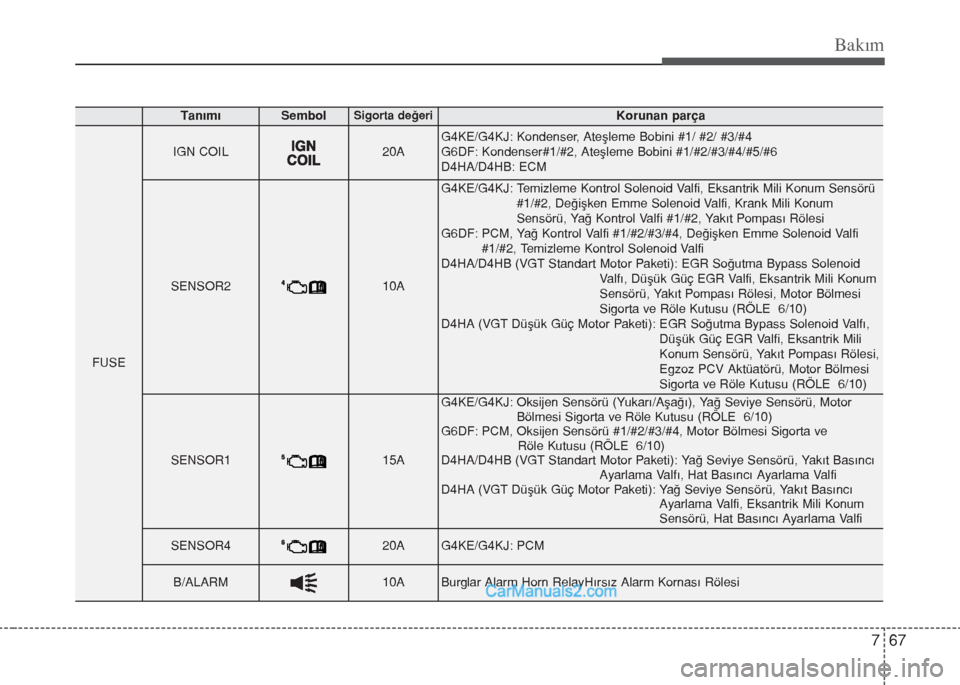

TanımıSembolSigorta değeriKorunan parça
FUSE
IGN COIL20AG4KE/G4KJ: Kondenser, Ateşleme Bobini #1/ #2/ #3/#4
G6DF: Kondenser#1/#2, Ateşleme Bobini #1/#2/#3/#4/#5/#6
D4HA/D4HB: ECM
SENSOR210A
G4KE/G4KJ: Temizleme Kontrol Solenoid Valfi, Eksantrik Mili Konum Sensörü
#1/#2, Değişken Emme Solenoid Valfi, Krank Mili Konum
Sensörü, Yağ Kontrol Valfi #1/#2, Yakıt Pompası Rölesi
G6DF: PCM, Yağ Kontrol Valfi #1/#2/#3/#4, Değişken Emme Solenoid Valfi
#1/#2, Temizleme Kontrol Solenoid Valfi
D4HA/D4HB (VGT Standart Motor Paketi): EGR Soğutma Bypass Solenoid
Valfı, Düşük Güç EGR Valfi, Eksantrik Mili Konum
Sensörü, Yakıt Pompası Rölesi, Motor Bölmesi
Sigorta ve Röle Kutusu (RÖLE 6/10)
D4HA (VGT Düşük Güç Motor Paketi): EGR Soğutma Bypass Solenoid Valfı,
Düşük Güç EGR Valfi, Eksantrik Mili
Konum Sensörü, Yakıt Pompası Rölesi,
Egzoz PCV Aktüatörü, Motor Bölmesi
Sigorta ve Röle Kutusu (RÖLE 6/10)
SENSOR115A
G4KE/G4KJ: Oksijen Sensörü (Yukarı/Aşağı), Yağ Seviye Sensörü, Motor
Bölmesi Sigorta ve Röle Kutusu (RÖLE 6/10)
G6DF: PCM, Oksijen Sensörü #1/#2/#3/#4, Motor Bölmesi Sigorta ve
Röle Kutusu (RÖLE 6/10)
D4HA/D4HB (VGT Standart Motor Paketi): Yağ Seviye Sensörü, Yakıt Basıncı
Ayarlama Valfı, Hat Basıncı Ayarlama Valfi
D4HA (VGT Düşük Güç Motor Paketi): Yağ Seviye Sensörü, Yakıt Basıncı
Ayarlama Valfi, Eksantrik Mili Konum
Sensörü, Hat Basıncı Ayarlama Valfi
SENSOR420AG4KE/G4KJ: PCM
B/ALARM10ABurglar Alarm Horn RelayHırsız Alarm Kornası Rölesi

Bakım
68 7

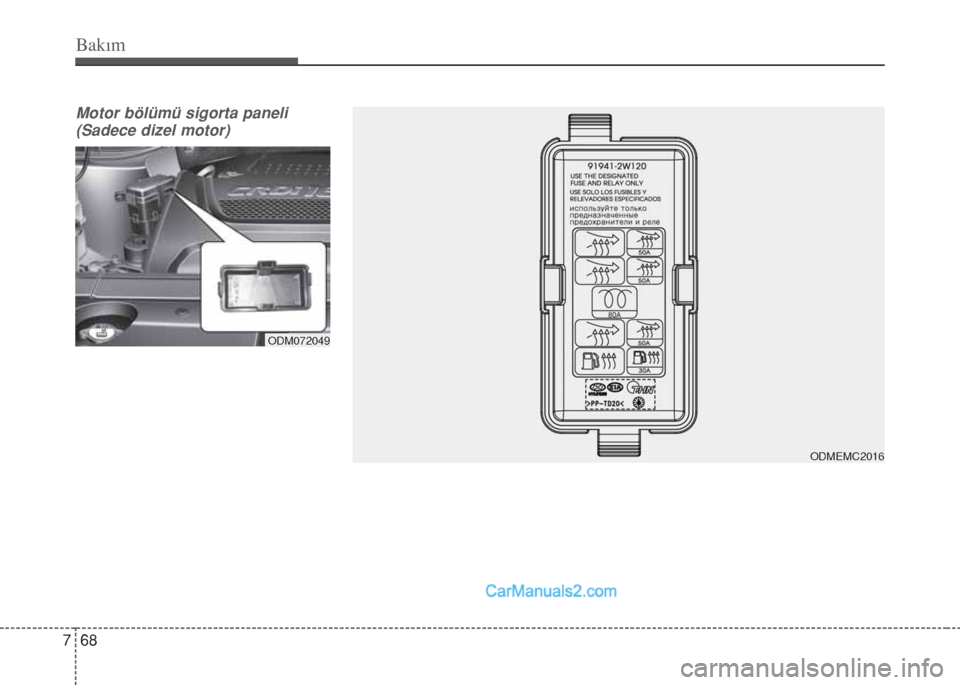

Motor bölümü sigorta paneli
(Sadece dizel motor)
ODM072049
ODMEMC2016

769
Bakım

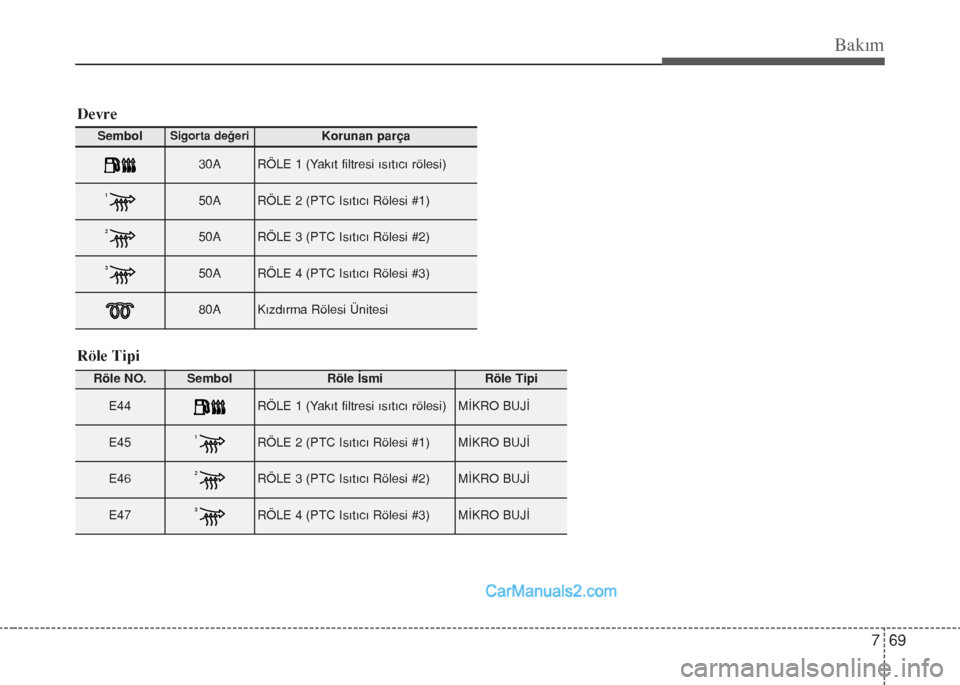

SembolSigorta değeriKorunan parça
30ARÖLE 1 (Yakıt filtresi ısıtıcı rölesi)
150ARÖLE 2 (PTC Isıtıcı Rölesi #1)
250ARÖLE 3 (PTC Isıtıcı Rölesi #2)
350ARÖLE 4 (PTC Isıtıcı Rölesi #3)
80AKızdırma Rölesi Ünitesi
Devre
Röle Tipi
Röle NO.SembolRöle İsmiRöle Tipi
E44RÖLE 1 (Yakıt filtresi ısıtıcı rölesi)MİKRO BUJİ
E451RÖLE 2 (PTC Isıtıcı Rölesi #1)MİKRO BUJİ
E462RÖLE 3 (PTC Isıtıcı Rölesi #2)MİKRO BUJİ
E473RÖLE 4 (PTC Isıtıcı Rölesi #3)MİKRO BUJİ

Bakım
70 7

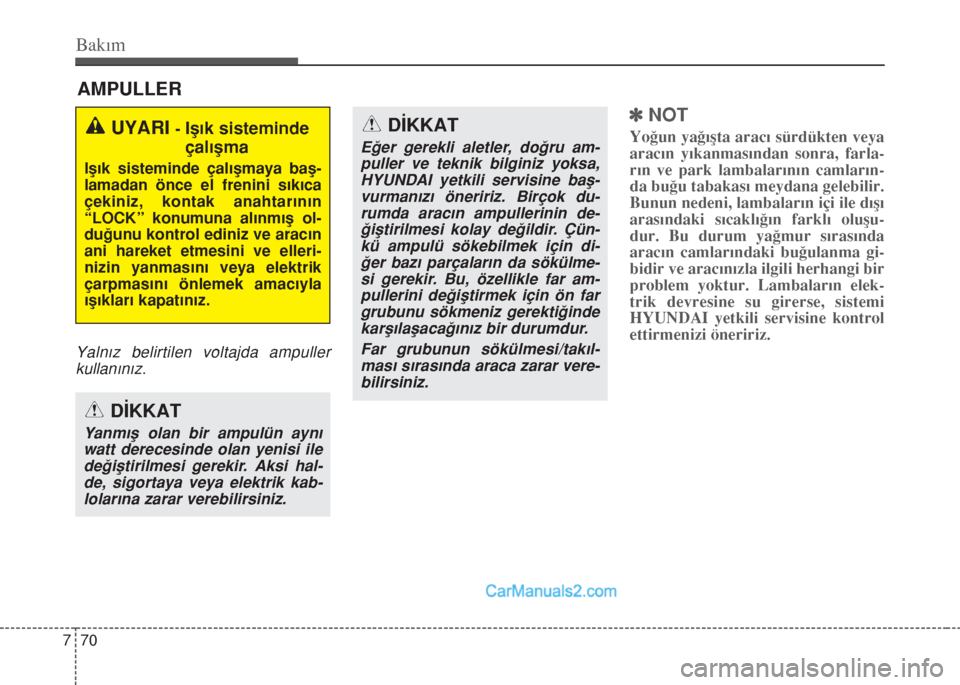

AMPULLER
Yalnız belirtilen voltajda ampuller
kullanınız.
]NOT
Yoğun yağışta aracı sürdükten veya
aracın yıkanmasından sonra, farla-
rın ve park lambalarının camların-
da buğu tabakası meydana gelebilir.
Bunun nedeni, lambaların içi ile dışı
arasındaki sıcaklığın farklı oluşu-
dur. Bu durum yağmur sırasında
aracın camlarındaki buğulanma gi-
bidir ve aracınızla ilgili herhangi bir
problem yoktur. Lambaların elek-
trik devresine su girerse, sistemi
HYUNDAI yetkili servisine kontrol
ettirmenizi öneririz.UYARI - Işık sisteminde
çalışma
Işık sisteminde çalışmaya baş-
lamadan önce el frenini sıkıca
çekiniz, kontak anahtarının
“LOCK” konumuna alınmış ol-
duğunu kontrol ediniz ve aracın
ani hareket etmesini ve elleri-
nizin yanmasını veya elektrik
çarpmasını önlemek amacıyla
ışıkları kapatınız.
DİKKAT
Yanmış olan bir ampulün aynı
watt derecesinde olan yenisi ile
değiştirilmesi gerekir. Aksi hal-
de, sigortaya veya elektrik kab-
lolarına zarar verebilirsiniz.
DİKKAT
Eğer gerekli aletler, doğru am-
puller ve teknik bilginiz yoksa,
HYUNDAI yetkili servisine baş-
vurmanızı öneririz. Birçok du-
rumda aracın ampullerinin de-
ğiştirilmesi kolay değildir. Çün-
kü ampulü sökebilmek için di-
ğer bazı parçaların da sökülme-
si gerekir. Bu, özellikle far am-
pullerini değiştirmek için ön far
grubunu sökmeniz gerektiğinde
karşılaşacağınız bir durumdur.
Far grubunun sökülmesi/takıl-
ması sırasında araca zarar vere-
bilirsiniz.

771
Bakım

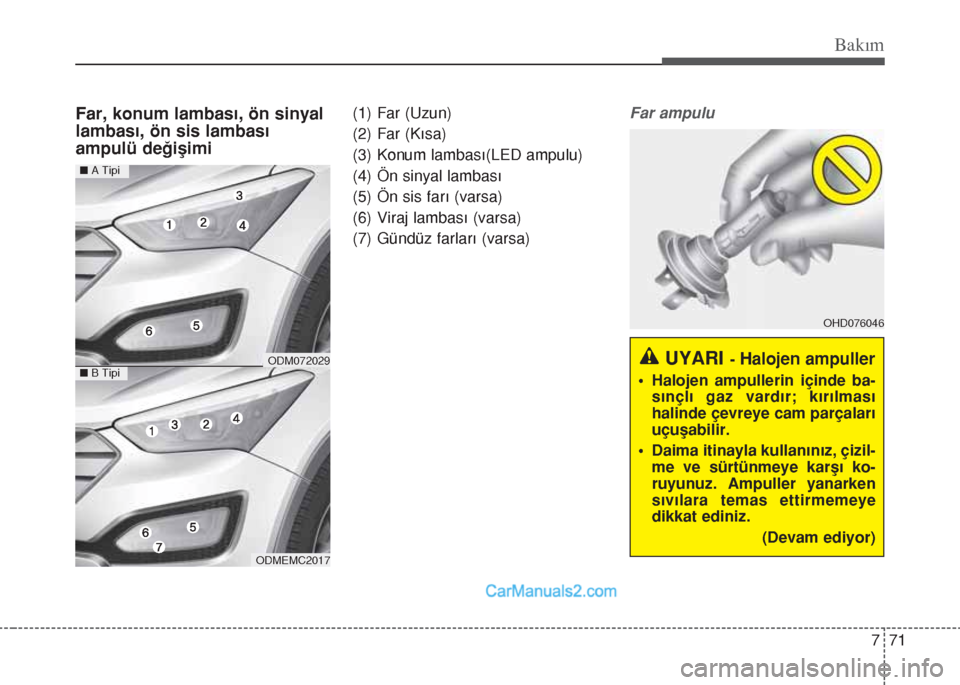

Far, konum lambası, ön sinyal
lambası, ön sis lambası
ampulü değişimi(1) Far (Uzun)
(2) Far (Kısa)
(3) Konum lambası(LED ampulu)
(4) Ön sinyal lambası
(5) Ön sis farı (varsa)
(6) Viraj lambası (varsa)
(7) Gündüz farları (varsa)Far ampulu
OHD076046
UYARI- Halojen ampuller
• Halojen ampullerin içinde ba-
sınçlı gaz vardır; kırılması
halinde çevreye cam parçaları
uçuşabilir.
• Daima itinayla kullanınız, çizil-
me ve sürtünmeye karşı ko-
ruyunuz. Ampuller yanarken
sıvılara temas ettirmemeye
dikkat ediniz.
(Devam ediyor)
ODMEMC2017
nA Tipi
nB TipiODM072029

Bakım
72 7

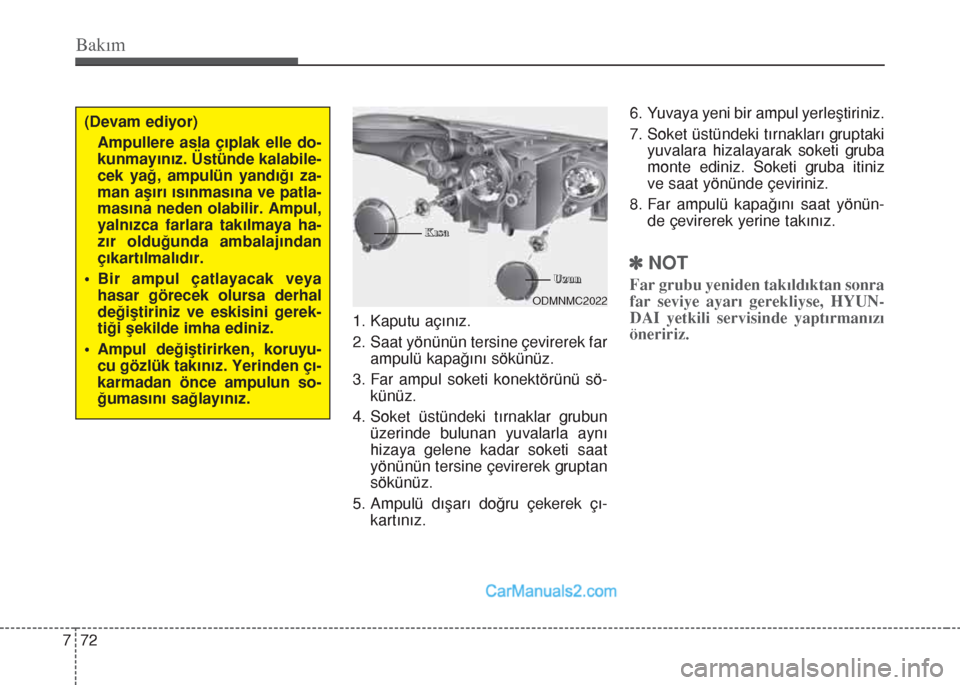

1. Kaputu açınız.
2. Saat yönünün tersine çevirerek far
ampulü kapağını sökünüz.
3. Far ampul soketi konektörünü sö-
künüz.
4. Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
5. Ampulü dışarı doğru çekerek çı-
kartınız.6. Yuvaya yeni bir ampul yerleştiriniz.
7. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz. Soketi gruba itiniz
ve saat yönünde çeviriniz.
8. Far ampulü kapağını saat yönün-
de çevirerek yerine takınız.
]NOT
Far grubu yeniden takıldıktan sonra
far seviye ayarı gerekliyse, HYUN-
DAI yetkili servisinde yaptırmanızı
öneririz.ODMNMC2022
(Devam ediyor)
Ampullere asla çıplak elle do-
kunmayınız. Üstünde kalabile-
cek yağ, ampulün yandığı za-
man aşırı ısınmasına ve patla-
masına neden olabilir. Ampul,
yalnızca farlara takılmaya ha-
zır olduğunda ambalajından
çıkartılmalıdır.
• Bir ampul çatlayacak veya
hasar görecek olursa derhal
değiştiriniz ve eskisini gerek-
tiği şekilde imha ediniz.
• Ampul değiştirirken, koruyu-
cu gözlük takınız. Yerinden çı-
karmadan önce ampulun so-
ğumasını sağlayınız.
