Hyundai Santa Fe 2019 Betriebsanleitung (in German)

Multimedia-Anlage
Multimedia-anlage .................................................4-2
AUX, USB und iPod®-Schnittstellen............................4-2
Antenne ...............................................................................4-3
Audio-Bedienelemente am Lenkrad .............................4-4
Bluetooth®Wireless Technology
Freisprechfunktion............................................................4-5
AVN (Audio-/Video-/Navigationssystem)...................4-5
Wie eine Auto-Audioanlage funktioniert ....................4-6
Audiosystem (ohne touchscreen)........................4-9
Radio...................................................................................4-17
Medien-player .................................................................4-20
Bluetooth
®........................................................................4-29
Einrichtung ........................................................................4-41
Systemstatussymbole .....................................................4-43
Audiosystemspezifikationen...............................4-44
Warenzeichen .......................................................4-45
Konformitätserklärung ........................................4-46
CE RED-Richtlinie für EU ..............................................4-46
4

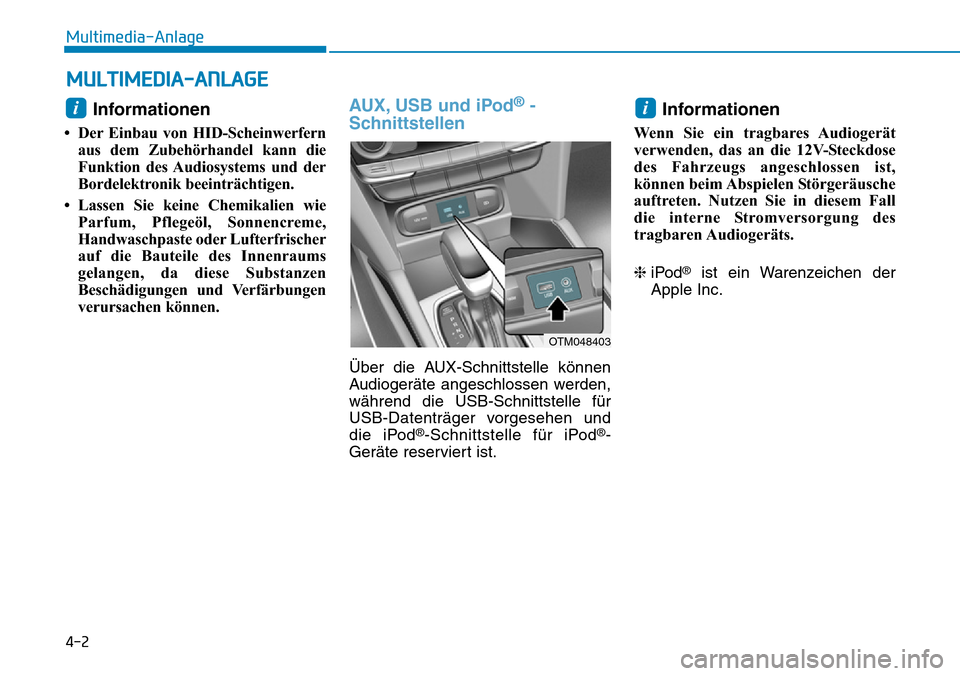

4-2
Multimedia-Anlage
Informationen
• Der Einbau von HID-Scheinwerfern
aus dem Zubehörhandel kann die
Funktion des Audiosystems und der
Bordelektronik beeinträchtigen.
• Lassen Sie keine Chemikalien wie
Parfum, Pflegeöl, Sonnencreme,
Handwaschpaste oder Lufterfrischer
auf die Bauteile des Innenraums
gelangen, da diese Substanzen
Beschädigungen und Verfärbungen
verursachen können.
AUX, USB und iPod®-
Schnittstellen
Über die AUX-Schnittstelle können
Audiogeräte angeschlossen werden,
während die USB-Schnittstelle für
USB-Datenträger vorgesehen und
die iPod
®-Schnittstelle für iPod®-
Geräte reserviert ist.
Informationen
Wenn Sie ein tragbares Audiogerät
verwenden, das an die 12V-Steckdose
des Fahrzeugs angeschlossen ist,
können beim Abspielen Störgeräusche
auftreten. Nutzen Sie in diesem Fall
die interne Stromversorgung des
tragbaren Audiogeräts.
❈iPod
®ist ein Warenzeichen der
Apple Inc.
ii
MULTIMEDIA-ANLAGE
OTM048403

4-3
Multimedia-Anlage
4
Antenne
Dachantenne
Die Dachantenne empfängt UKW-
und Mittelwelle-Signale.
Drehen Sie den Dachantenne
zum Abnehmen gegen den Uhr-
zeigersinn.
Drehen Sie sie im Uhrzeigersinn, um
sie wieder anzubringen.• Vor der Einfahrt in ein Gebäude
mit niedriger Deckenhöhe
oder in eine Waschstrasse die
Antenne zum Ausbau entgegen
dem Uhrzeigersinn drehen.
Andernfalls wird die Antenne
beschädigt.
• Beim Wiedereinbau der Antenne
ist es wichtig, dass sie fest
angezogen und ganz aufrecht
gestellt ist, um einen guten
Empfang zu gewährleisten.
Haifischantenne
Die Haifischantenne empfängt die
übertragenen Daten. (Beispiel:
AM/FM, DAB, GPS)
ANMERKUNG
OTM048401
OTM048420

4-4
Multimedia-Anlage
Audio-Bedienelemente am
Lenkrad
(ausstattungsabhängig)Die am Lenkrad montierten Tasten
für die Steuerung des Audiosystems
dienen Ihrem Komfort.
Betätigen Sie nicht mehrere
Audio- Fernbedienungstasten
gleichzeitig.
LAUTSTÄRKE (VOL + / - ) (1)
• Zum Erhöhen der LAUTSTÄRKE
drücken Sie den Schalter nach
oben.
• Zum Verringern der LAUTSTÄRKE
drücken Sie den Schalter nach
unten.
SUCHLAUF/SENDERSPEICHER
( / ) (2)
Wenn Sie den SEEK/PRESET-
Kippschalter nach oben oder unten
drücken und mindestens 0,8 s
festhalten, verhält er sich je nach
eingestelltem Modus
unterschiedlich.
Modus RADIO
Fungiert als Auswahltaste für den
automatischen Suchlauf. Führt eine
Sendersuche durch, bis die Taste
wieder losgelassen wird.
MEDIA-Modus
Fungiert als Taste FF/REW
(schneller Vor-/Rücklauf).
Wenn Sie den SEEK/PRESET-
Kippschalter nach oben oder unten
drücken, verhält er sich je nach
eingestelltem Modus
unterschiedlich.
Modus RADIO
Übernimmt die Funktion der Taste
PRESET STATION UP/DOWN
(Senderspeicher).
MEDIA-Modus
Übernimmt die Funktion der Taste
"Titel vor/zurück".
MODUS ( ) (3)
Drücken Sie die Taste MODE, um
den Modus Radio oder AUX
auszuwählen.
ANMERKUNG
OTM048402L
OTM048425L
■Außer Europa (Ausführung A, Ausführung B)
■Für Europa (Ausführung A, Ausführung B)

4-5
Multimedia-Anlage
4
TASTE MUTE ( ) (4)
• Drücken Sie die Taste, um die
Stummschaltung zu aktivieren.
• Drücken Sie die Taste erneut, um
den Ton einzuschalten.
Informationen
Detaillierte Beschreibungen der
Audiotasten finden Sie auf den
folgenden Seiten in diesem Kapitel.
Bluetooth®Wireless
Technology
Freisprechfunktion
Mit Bluetooth®Wireless Technology
können sie kabellos telefonieren.(1) Taste "Abheben"
(2) Taste "Auflegen"
(3) Mikrofon
• Audio: Ausführliche Informationen
finden Sie unter "AUDIO" in
diesem Kapitel.
• AVN: Ausführliche Informationen
über die
Bluetooth®Wireless
Technology Freisprechfunktion
finden Sie im entsprechenden
Handbuch.
AVN (Audio-/Video-
/Navigationssystem)
(ausstattungsabhängig)
Detaillierte Informationen über das
AVN-System finden Sie im
entsprechenden Handbuch.
i
OTM048404
OTM048405L

4-6
Multimedia-Anlage
Wie eine Auto-Audioanlage
funktioniert
FM-Empfang
AM und FM Radiosignale werden
von Sendemasten, die um Ihre Stadt
herum platziert sind, gesendet. Sie
werden von der Antenne an Ihrem
Fahrzeug empfangen. Die Signale
werden dann vom Radio über-
nommen und an die Autolautspre-
cher weitergeleitet.Wenn ein starkes Signal Ihr
Fahrzeug erreicht hat, gewährleistet
die Präzisionstechnik Ihres Audio-
systems die Reproduktion der
Signale in der bestmöglichen
Qualität. Allerdings sind in einigen
Fällen die Signale, die Ihr Fahrzeug
erreichen, nicht stark und klar genug.
Folgende Faktoren können den
Empfang beeinträchtigen: Entfer-
nung vom Radiosender, Nähe
anderer starker Sender oder das
Vorhandensein von Gebäuden,
Brücken oder andere große
Hindernisse in dem Bereich.
AM (MW, LW)-Empfang
AM-Signale können über größere
Entfernungen empfangen werden als
FM-Signale. Der Grund ist, dass
AM-Radiowellen mit niedrigeren
Frequenzen gesendet werden. Diese
weitreichenden niederfrequenten
Radiowellen können der Erdkrüm-
mung folgen, anstatt sich gerade
zu bewegen. Ferner können sie
sich um Hindernisse herum
bewegen, woraus sich eine bessere
Signalabdeckung ergibt.
OJF045309L
OJF045308L

4-7
Multimedia-Anlage
4
FM-Radiosender
FM-Rundfunksignale werden mit
hohen Frequenzen gesendet und sie
krümmen sich nicht, um der Erd-
oberfläche zu folgen. Deswegen
lassen FM-Rundfunksignale schon
in kurzer Entfernung vom Sender
nach. Außerdem werden FM-Rund-
funksignale leicht durch Gebäude,
Berge und Hindernisse beeinträch-
tigt. Dies kann dazu führen, dass Sie
aufgrund der Empfangsqualität
annehmen, Ihr Radio sei nicht in
Ordnung.
Die folgenden Phänomene sind
normal und kein Indiz für eine
Störung Ihres Radios:• Fading - Wenn sich Ihr Fahrzeug
von einem Radiosender entfernt,
werden die Signale schwächer und
der Klang beginnt nachzulassen.
Wenn dieser Fall auftritt, empfehlen
wir Ihnen, einen anderen stärkeren
Sender zu wählen.
• Tonschwankungen/Empfangs-
störungen - Schwache FM-Signale
oder große Hindernisse zwischen
dem Sender und Ihrem Radio
können die Ursache dafür sein,
dass die Rundfunksignale gestört
werden und dass Empfangs-
störungen oder Tonschwankungen
auftreten. Das Reduzierung der
Höheneinstellung kann diesen
Effekt verringern, bis die Störungen
nicht mehr auftreten.• Senderüberlagerung - Wenn die
FM-Signale schwächer werden,
kann es vorkommen, dass ein
anderes starkes Rundfunksignal,
welches in der Nähe derselben
Frequenz liegt, hörbar wird. Dieser
Effekt kann auftreten, da Ihr Radio
so konzipiert ist, dass es sich auf
das deutlichste Signal einstellt.
Wenn dieser Fall auftritt, wählen
Sie einen anderen Sender mit
einem stärkeren Signal.
OJF045311L
¢¢¢
JBM004
OJF045310L

4-8
Multimedia-Anlage
• Mehrfachempfang - Wenn Radio-
signale aus verschiedenen
Richtungen empfangen werden,
können Verzerrungen oder
Empfangsstörungen auftreten.
Ursache kann der Empfang eines
direkten und eines reflektierten
Signals desselben Radiosenders
sein oder der Empfang zweier
Sender, die auf benachbarten
Frequenzen senden. Wenn dieser
Fall auftritt, wählen Sie einen
anderen Sender, bis die Emp-
fangsstörungen nicht mehr
auftreten.
Verwendung von Mobiltelefonen
und Funksprechgeräten
Wenn ein Mobiltelefon im Fahrzeug
benutzt wird, kann die Audioanlage
Störgeräusche abgeben. Das
bedeutet nicht, dass die Audioanlage
nicht in Ordnung ist. In diesem Fall
sollten Sie das Mobiltelefon an
einem Ort so weit wie möglich vom
Audiosystem entfernt verwenden.Wenn Sie Kommunikationsgeräte
wie z. B. Mobiltelefone oder
Funksprechgeräte im Fahrzeug
benutzen, muss eine separate
Antenne außen am Fahrzeug
angebracht sein. Wenn Mobil-
telefone oder Funksprechgeräte
nur mit den internen Antennen
benutzt werden, kann sich dies
störend auf die elektrische Anlage
des Fahrzeugs auswirken und den
sicheren Betrieb des Fahrzeugs
nachteilig beeinflussen.
iPod®
iPod®ist ein eingetragenes
Warenzeichen der Apple Inc.
Bluetooth®Wireless
Technology
Das Wortzeichen Bluetooth®und die
Logos sind eingetragene
Warenzeichen im Besitz von
Bluetooth
®SIG, Inc. und jeglicher
Gebrauch dieser Warenzeichen
durch Hyundai geschieht auf Basis
der von HYUNDAI erteilten Lizenz.
Andere Warenzeichen und
Handelsnamen sind im Besitzer ihrer
jeweiligen Eigentümer.
Zum Verwenden der Bluetooth
®-
Funktionen wird ein Bluetooth®-
kompatibles Mobiltelefon benötigt.
ANMERKUNG
Benutzen Sie während der Fahrt
kein Mobiltelefon. Sie müssen
erst an einer sicher Stelle
anhalten, bevor Sie ein
Mobiltelefon benutzen.
VORSICHT

4-9
Multimedia-Anlage
4
Systemlayout - Bedientafel
(mit Bluetooth®Wireless Technology)
❈Die tatsächlich vorhandenen Funktionen können von der Abbildung abweichen.
(1) SEEK/TRACK-Taste
• Sender/Titel/Datei ändern (außer im
AUX-Modus).
• Halten Sie die Taste gedrückt, um im
Radiobetrieb einen Sender zu suchen.
• Bei der Wiedergabe von Medien
gedrückt halten, um schnell vor-oder
zurückzuspulen (außer in den Audio-
Betriebsarten AUX und Bluetooth
®).
(2) RADIO-Taste
• Drücken Sie die Taste, um das Radio
einzuschalten. Im Radiobetrieb drücken,
um den Radiomodus zu ändern.(3) MEDIA-Taste
• Drücken Sie die Taste, um Inhalte von
einem Medienspeichergerät
wiederzugeben. Mehrere Male
drücken, um zwischen den
Betriebsarten USB (iPod), Bluetooth
®-
Audio und AUX umzuschalten.
• Wenn Sie über mehrere
Medienspeichergeräte verfügen,
wählen Sie eines aus dem
Medienwahlfenster.(4) PHONE-Taste
• Drücken Sie die Taste, um ein
Mobiltelefon über Bluetooth
®zu
verbinden.
• Drücken Sie die Taste, nachdem die
Verbindung zum Bluetooth
®-Telefon
hergestellt wurde, um Zugriff auf das
Menü des Bluetooth
®-Telefons zu
bekommen.
(5) POWER Taste /VOL-Regler
• Drücken Sie die Taste, um das System
ein- oder auszuschalten.
• Drehen Sie den Regler nach links oder
rechts, um die Lautstärke einzustellen.
(6) Reset-Taste
■Ausführung A
■Ausführung B
AUDIOSYSTEM (ohne Touchscreen)

4-10
Multimedia-Anlage
(mit Bluetooth®Wireless Technology)
■Ausführung A■Ausführung B
❈Die tatsächlich vorhandenen Funktionen können von der Abbildung abweichen.
(7) PRESET-Taste
• Drücken Sie die Taste im Radiobetrieb,
um zur vorherigen oder nächsten Seite
der Festsenderliste zu wechseln.
(8) SETUP-Taste/CLOCK-Taste
• Drücken Sie die Taste, um Zugriff auf
die Setup-Seite zu bekommen.
• Drücken Sie die Taste, um Zugriff auf
die Uhren-Setup-Seite zu bekommen.
(9) MENU-Taste
• Drücken Sie die Taste, um den Menü-
Bildschirm aufzurufen.(10) BACK-Taste
• Drücken Sie die Taste, um zum
vorherigen Bildschirm zurückzukehren.
(11) Zifferntasten (1-6)
• Drücken Sie die Taste im Radiobetrieb,
um einen gespeicherten Radiosender
zu hören.
• Halten Sie die Taste im Radiobetrieb
gedrückt, um den aktuellen Sender zu
speichern.
• Wählen Sie eine der Zifferntasten, um
den Sender zu speichern.(12) TTUNE-Regler/FILE-Regler/
ENTER-Taste
• Drehen Sie den Regler im
Radiobetrieb, um die Frequenz zu
ändern.
• Drehen Sie den Regler während der
Medienwiedergabe, um nach einem
Titel/einer Datei zu suchen (außer in
den Audio-Betriebsarten AUX und
Bluetooth
®).
• Drücken Sie die Taste während einer
Suche, um den aktuellen Titel/die
aktuelle Datei zu wählen.
