Hyundai Sonata

617

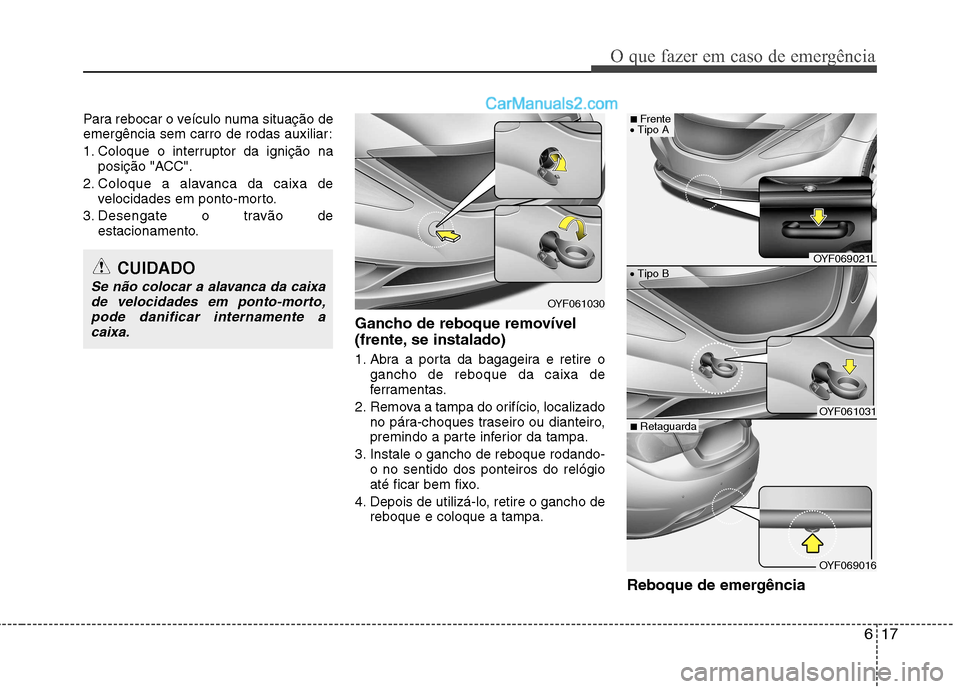

O que fazer em caso de emergência
Para rebocar o veículo numa situação de
emergência sem carro de rodas auxiliar:
1. Coloque o interruptor da ignição naposição "ACC".
2. Coloque a alavanca da caixa de velocidades em ponto-morto.
3. Desengate o travão de estacionamento.
Gancho de reboque removível
(frente, se instalado)
1. Abra a porta da bagageira e retire ogancho de reboque da caixa de
ferramentas.
2. Remova a tampa do orifício, localizado no pára-choques traseiro ou dianteiro,
premindo a parte inferior da tampa.
3. Instale o gancho de reboque rodando- o no sentido dos ponteiros do relógio
até ficar bem fixo.
4. Depois de utilizá-lo, retire o gancho de reboque e coloque a tampa.
Reboque de emergência
CUIDADO
Se não colocar a alavanca da caixade velocidades em ponto-morto,pode danificar internamente a caixa.
OYF061030
OYF069021L
OYF061031
OYF069016
 Tipo B
■ Frente
 Tipo A
■ Retaguarda

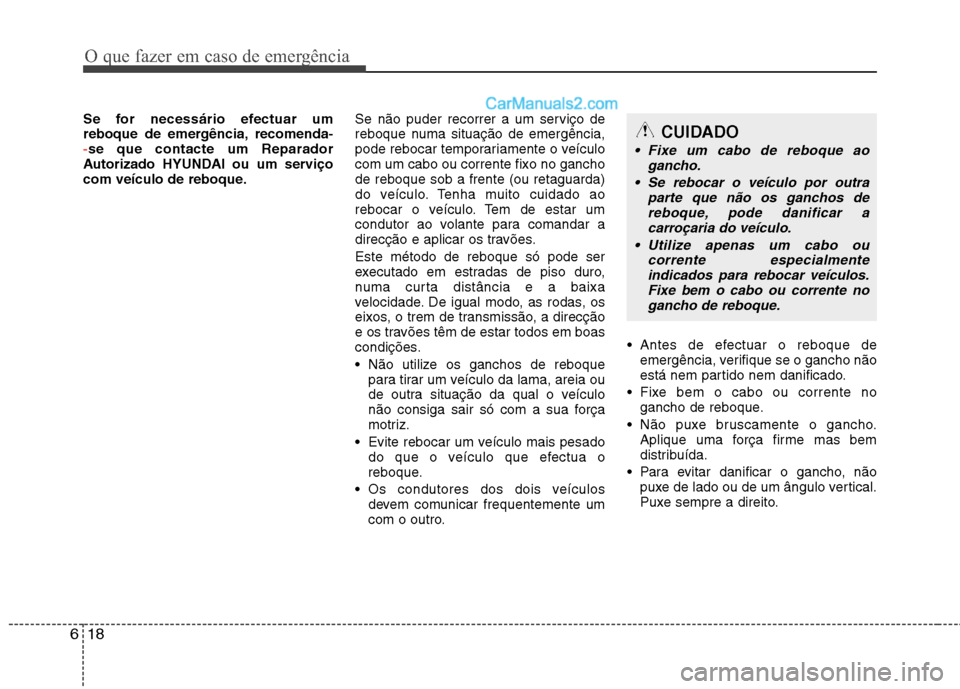

O que fazer em caso de emergência
18
6
Se for necessário efectuar um
reboque de emergência, recomenda-
-se que contacte um Reparador
Autorizado HYUNDAI ou um serviço
com veículo de reboque. Se não puder recorrer a um serviço de
reboque numa situação de emergência,
pode rebocar temporariamente o veículocom um cabo ou corrente fixo no ganchode reboque sob a frente (ou retaguarda)
do veículo. Tenha muito cuidado ao
rebocar o veículo. Tem de estar um
condutor ao volante para comandar a
direcção e aplicar os travões. Este método de reboque só pode ser
executado em estradas de piso duro,
numa curta distância e a baixa
velocidade. De igual modo, as rodas, os
eixos, o trem de transmissão, a direcção
e os travões têm de estar todos em boas
condições.
Não utilize os ganchos de reboque
para tirar um veículo da lama, areia ou
de outra situação da qual o veículo
não consiga sair só com a sua força
motriz.
Evite rebocar um veículo mais pesado do que o veículo que efectua o
reboque.
Os condutores dos dois veículos devem comunicar frequentemente um
com o outro. Antes de efectuar o reboque de
emergência, verifique se o gancho não
está nem partido nem danificado.
Fixe bem o cabo ou corrente no gancho de reboque.
Não puxe bruscamente o gancho. Aplique uma força firme mas bem
distribuída.
Para evitar danificar o gancho, não puxe de lado ou de um ângulo vertical.
Puxe sempre a direito.
CUIDADO
Fixe um cabo de reboque ao
gancho.
Se rebocar o veículo por outra parte que não os ganchos dereboque, pode danificar acarroçaria do veículo.
Utilize apenas um cabo ou corrente especialmenteindicados para rebocar veículos.Fixe bem o cabo ou corrente nogancho de reboque.

619

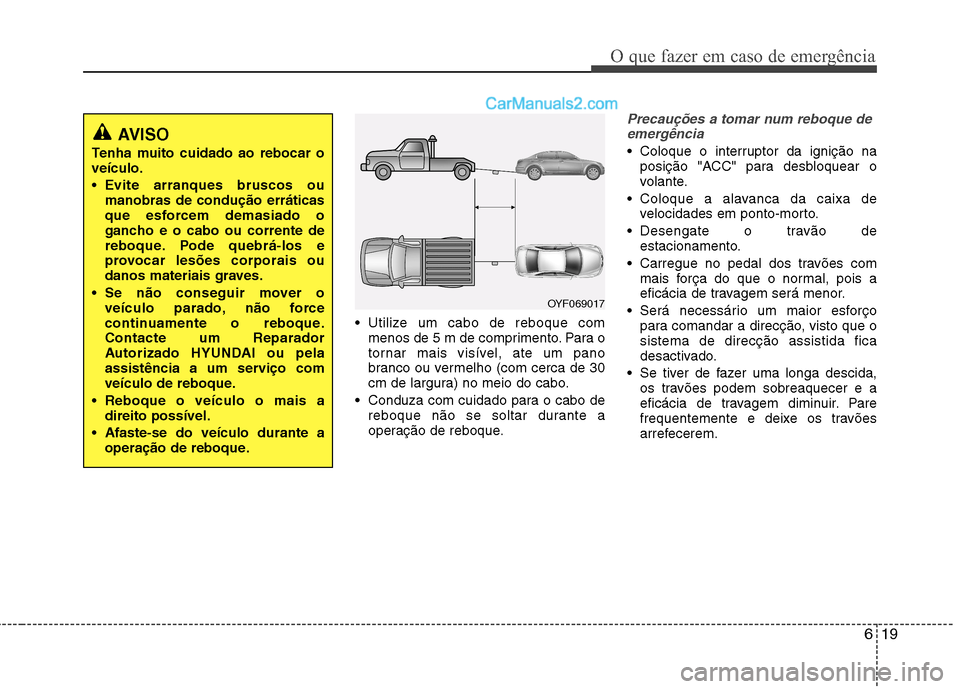

O que fazer em caso de emergência
Utilize um cabo de reboque commenos de 5 m de comprimento. Para o
tornar mais visível, ate um pano
branco ou vermelho (com cerca de 30
cm de largura) no meio do cabo.
Conduza com cuidado para o cabo de reboque não se soltar durante a
operação de reboque.
Precauções a tomar num reboque de
emergência
Coloque o interruptor da ignição na posição "ACC" para desbloquear o
volante.
Coloque a alavanca da caixa de velocidades em ponto-morto.
Desengate o travão de estacionamento.
Carregue no pedal dos travões com mais força do que o normal, pois a
eficácia de travagem será menor.
Será necessário um maior esforço para comandar a direcção, visto que osistema de direcção assistida fica
desactivado.
Se tiver de fazer uma longa descida, os travões podem sobreaquecer e a
eficácia de travagem diminuir. Pare
frequentemente e deixe os travões
arrefecerem.
AVISO
Tenha muito cuidado ao rebocar o veículo. Evite arranques bruscos ou manobras de condução erráticas
que esforcem demasiado o
gancho e o cabo ou corrente de
reboque. Pode quebrá-los e
provocar lesões corporais ou
danos materiais graves.
Se não conseguir mover o
veículo parado, não force
continuamente o reboque.Contacte um Reparador
Autorizado HYUNDAI ou pela
assistência a um serviço com
veículo de reboque.
Reboque o veículo o mais adireito possível.
Afaste-se do veículo durante a
operação de reboque.
OYF069017

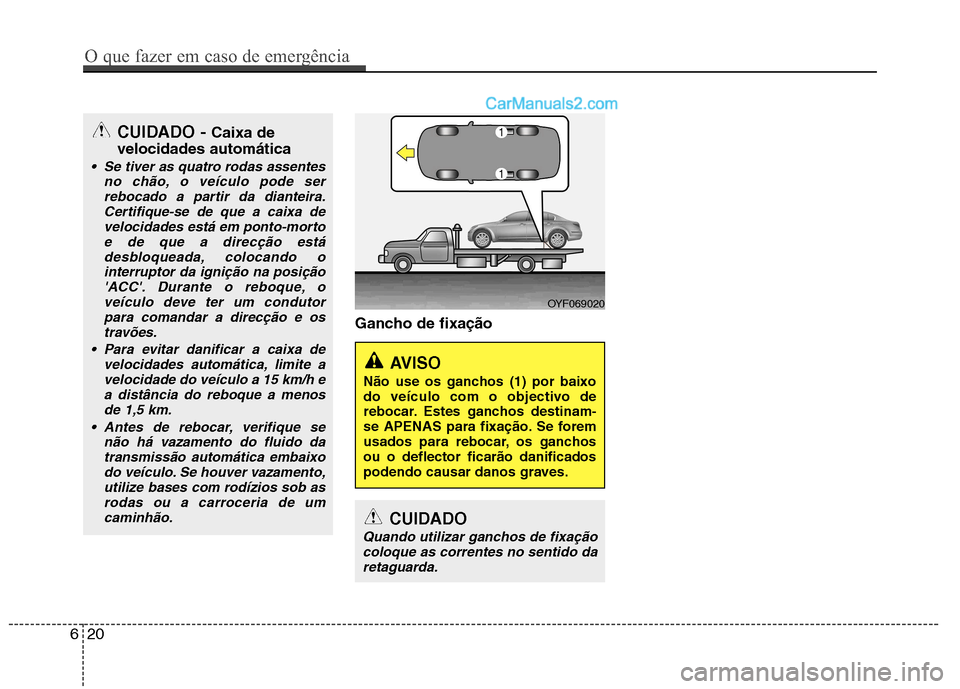

Gancho de fixação
CUIDADO - Caixa de
velocidades automática
Se tiver as quatro rodas assentes no chão, o veículo pode ser
rebocado a partir da dianteira.Certifique-se de que a caixa develocidades está em ponto-morto e de que a direcção está
desbloqueada, colocando ointerruptor da ignição na posição 'ACC'. Durante o reboque, o
veículo deve ter um condutorpara comandar a direcção e ostravões.
Para evitar danificar a caixa de velocidades automática, limite a
velocidade do veículo a 15 km/h e a distância do reboque a menosde 1,5 km.
Antes de rebocar, verifique se não há vazamento do fluido da
transmissão automática embaixodo veículo. Se houver vazamento,utilize bases com rodízios sob asrodas ou a carroceria de um
caminhão.
620
O que fazer em caso de emergência
OYF069020
AVISO
Não use os ganchos (1) por baixo
do veículo com o objectivo de
rebocar. Estes ganchos destinam-
se APENAS para fixação. Se forem
usados para rebocar, os ganchosou o deflector ficarão danificados
podendo causar danos graves.
CUIDADO
Quando utilizar ganchos de fixação coloque as correntes no sentido daretaguarda.

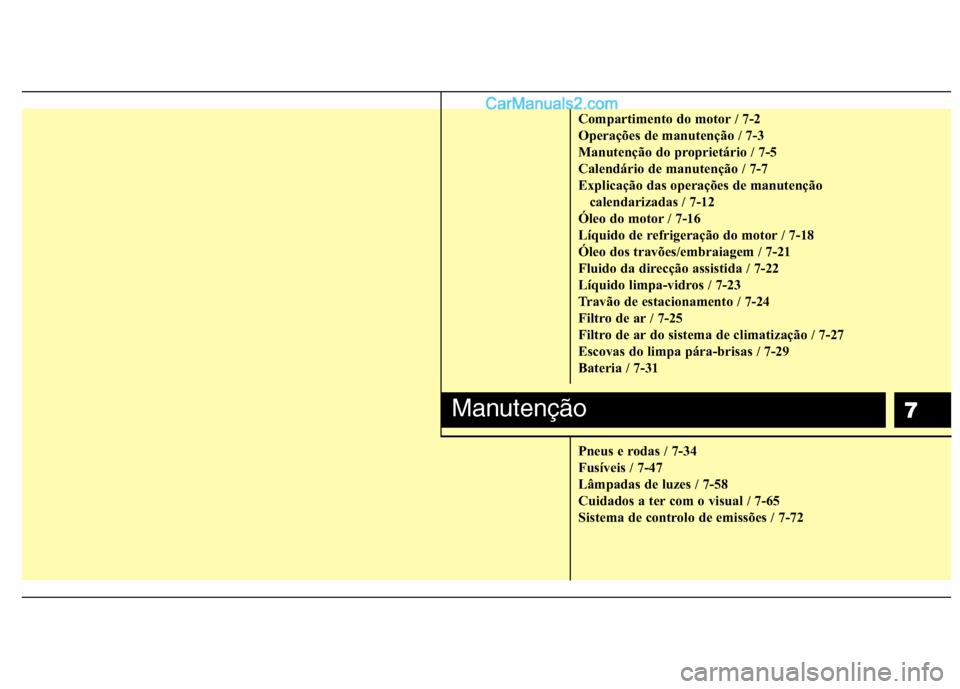

7
Compartimento do motor / 7-2
Operações de manutenção / 7-3
Manutenção do proprietário / 7-5
Calendário de manutenção / 7-7
Explicação das operações de manutenção calendarizadas / 7-12
Óleo do motor / 7-16
Líquido de refrigeração do motor / 7-18
Óleo dos travões/embraiagem / 7-21
Fluido da direcção assistida / 7-22
Líquido limpa-vidros / 7-23
Travão de estacionamento / 7-24
Filtro de ar / 7-25
Filtro de ar do sistema de climatização / 7-27
Escovas do limpa pára-brisas / 7-29
Bateria / 7-31
Pneus e rodas / 7-34
Fusíveis / 7-47
Lâmpadas de luzes / 7-58
Cuidados a ter com o visual / 7-65
Sistema de controlo de emissões / 7-72
Manutenção

Manutenção
2
7

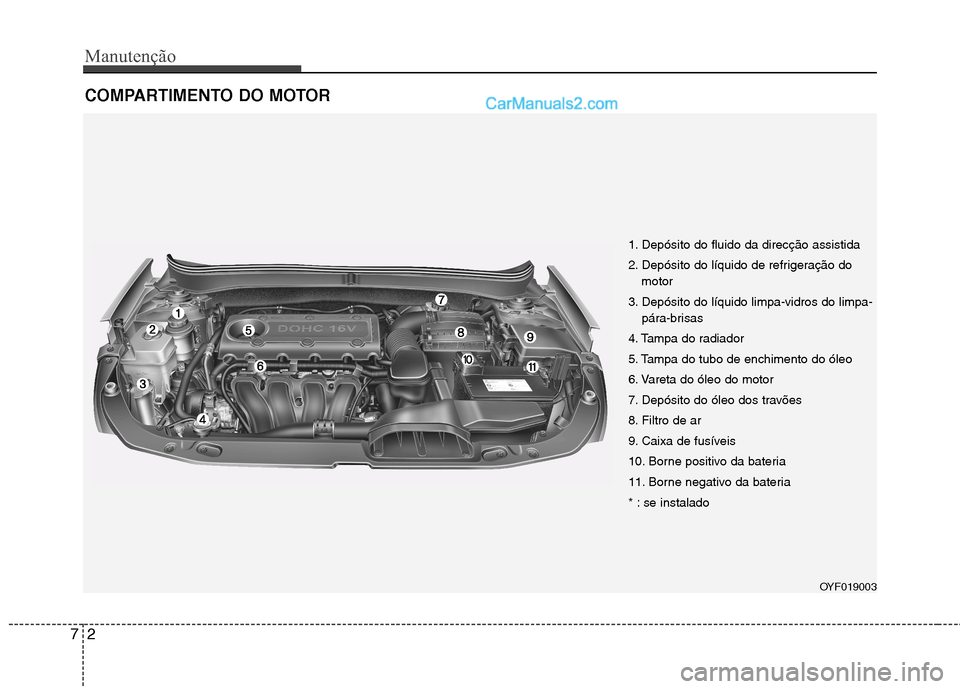

COMPARTIMENTO DO MOTOR
1. Depósito do fluido da direcção assistida
2. Depósito do líquido de refrigeração do
motor
3. Depósito do líquido limpa-vidros do limpa- pára-brisas
4. Tampa do radiador
5. Tampa do tubo de enchimento do óleo
6. Vareta do óleo do motor
7. Depósito do óleo dos travões
8. Filtro de ar
9. Caixa de fusíveis
10. Borne positivo da bateria
11. Borne negativo da bateria
* : se instalado
OYF019003

73
Manutenção
OPERAÇÕES DE MANUTENÇÃO
Sempre que efectuar procedimentos de
manutenção ou inspecção, tenha o
máximo de cuidado para prevenir danos
no veículo e lesões pessoais.
Se tiver alguma dúvida relativamente à
inspecção ou manutenção do seu
veículo, recomenda-se vivamente que a
mande efectuar num Reparador
Autorizado HYUNDAI.
Os Reparador autorizados HYUNDAI A
têm técnicos formados na fábrica e
peças de origem HYUNDAI para
efectuarem uma assistência correcta ao
seu veículo.
Para obter um aconselhamento especializado e uma assistência de
qualidade, dirija-se a um Reparador
Autorizado HYUNDAI. Uma assistência desadequada, incompleta ou insuficiente pode resultar
em problemas operacionais com o seu
veículo causadores de danos, um
acidente ou lesões pessoais. Responsabilidade do proprietário
✽✽
NOTA
As operações de manutenção e a guarda
dos registos são da responsabilidade do
proprietário.
Guarde os documentos comprovativos
da manutenção correcta do seu veículo,
em conformidade com as tabelas de
calendarização da manutenção
mostradas nas páginas seguintes. Esta
informação é necessária para comprovar
o cumprimento dos requisitos de
assistência e manutenção constantes
das garantias do veículo.
É fornecida informação pormenorizada
sobre a garantia no seu Passaporte de
Servição. As garantias não cobrem as reparações
e afinações necessárias devido a uma
manutenção mal efectuada ou ao
incumprimento da manutenção
obrigatória.
Recomenda-se que mande efectuar as
operações de manutenção e reparação
num Reparador Autorizado HYUNDAI.
Os Reparador Autorizado HYUNDAI
cumprem as exigentes normas de
qualidade de assistência da HYUNDAI e
recebem apoio técnico da HYUNDAI
para lhe proporcionarem um alto nível de
satisfação com o serviço.

Manutenção
4
7
Precauções de manutenção a
tomar pelo proprietário
Uma assistência mal efectuada ou
incompleta pode gerar problemas. Este
capítulo dá-lhe instruções apenas para
operações de manutenção fáceis de
efectuar.
Tal como se explicou anteriormente
neste capítulo, há vários procedimentos
que só podem ser efectuados por um
Reparador Autorizado HYUNDAI
equipado com ferramentas especiais.
✽✽
NOTA
Uma manutenção mal efectuada pelo
proprietário durante o período de
garantia pode afectar a cobertura da
garantia. Para obter mais informações,
leia o livro Garantia e Manutenção
fornecido com o veículo. Se não estiver
seguro em relação a um procedimento
de assistência ou manutenção, mande
efectuá-lo num Reparador Autorizado
HYUNDAI.
AVISO - Trabalho de
manutenção
Pode ser perigoso efectuar trabalho de manutenção num
automóvel, visto que pode sofrer
lesões graves ao efectuar certos
procedimentos de manutenção.Se não tiver conhecimentos e
experiência suficientes ou as
ferramentas e o equipamento
adequados para efectuar esse
trabalho, mande efectuá-lo num
Reparador Autorizado HYUNDAI.
É perigoso trabalhar sob o capô com o motor a trabalhar. O perigoaumenta se estiver a usar jóias
ou roupas largas, que podemficar presas nas peças móveis e
causar lesões. Assim, se tiver deligar o motor para trabalhar sob o
capô, tire sempre todas as peçasde joalharia (em especial anéis,
pulseiras, relógios ou colares),
gravatas, cachecóis e roupas
largas antes de aproximar domotor ou das ventoinhas de
arrefecimento.

75
Manutenção

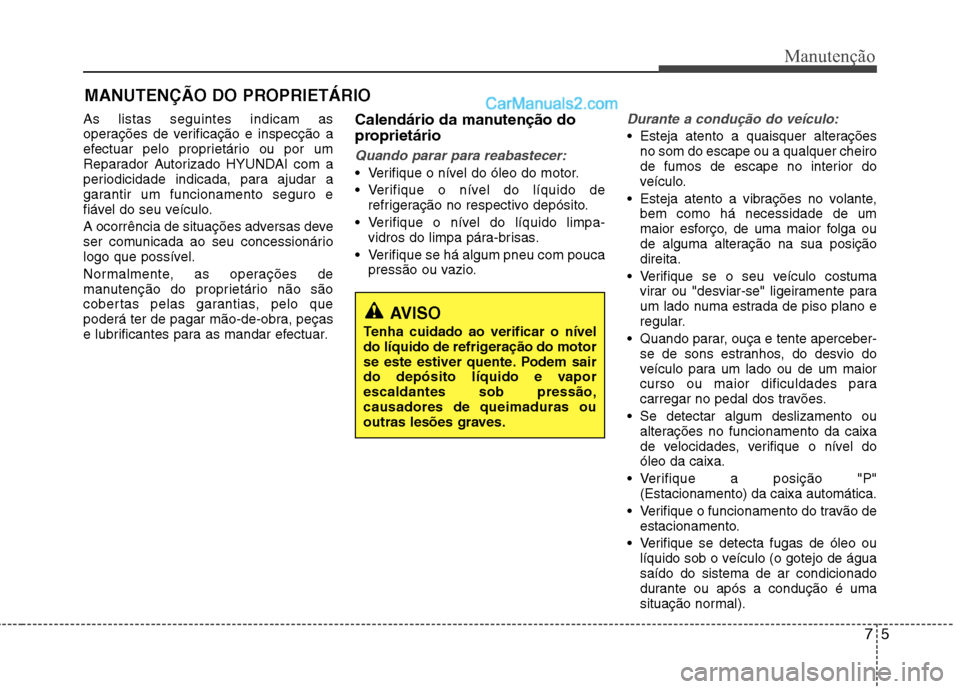

MANUTENÇÃO DO PROPRIETÁRIO
As listas seguintes indicam as
operações de verificação e inspecção a
efectuar pelo proprietário ou por um
Reparador Autorizado HYUNDAI com a
periodicidade indicada, para ajudar a
garantir um funcionamento seguro e
fiável do seu veículo.
A ocorrência de situações adversas deve
ser comunicada ao seu concessionário
logo que possível.
Normalmente, as operações de
manutenção do proprietário não são
cobertas pelas garantias, pelo que
poderá ter de pagar mão-de-obra, peças
e lubrificantes para as mandar efectuar. Calendário da manutenção do
proprietário
Quando parar para reabastecer:
Verifique o nível do óleo do motor.
Verifique o nível do líquido de
refrigeração no respectivo depósito.
Verifique o nível do líquido limpa- vidros do limpa pára-brisas.
Verifique se há algum pneu com pouca pressão ou vazio.
Durante a condução do veículo:
Esteja atento a quaisquer alteraçõesno som do escape ou a qualquer cheiro
de fumos de escape no interior do
veículo.
Esteja atento a vibrações no volante, bem como há necessidade de um
maior esforço, de uma maior folga ou
de alguma alteração na sua posiçãodireita.
Verifique se o seu veículo costuma virar ou "desviar-se" ligeiramente para
um lado numa estrada de piso plano e
regular.
Quando parar, ouça e tente aperceber- se de sons estranhos, do desvio do
veículo para um lado ou de um maior
curso ou maior dificuldades para
carregar no pedal dos travões.
Se detectar algum deslizamento ou alterações no funcionamento da caixa
de velocidades, verifique o nível doóleo da caixa.
Verifique a posição "P" (Estacionamento) da caixa automática.
Verifique o funcionamento do travão de estacionamento.
Verifique se detecta fugas de óleo ou líquido sob o veículo (o gotejo de águasaído do sistema de ar condicionado
durante ou após a condução é uma
situação normal).
AVISO
Tenha cuidado ao verificar o nível
do líquido de refrigeração do motor
se este estiver quente. Podem sair
do depósito líquido e vaporescaldantes sob pressão,causadores de queimaduras ou
outras lesões graves.

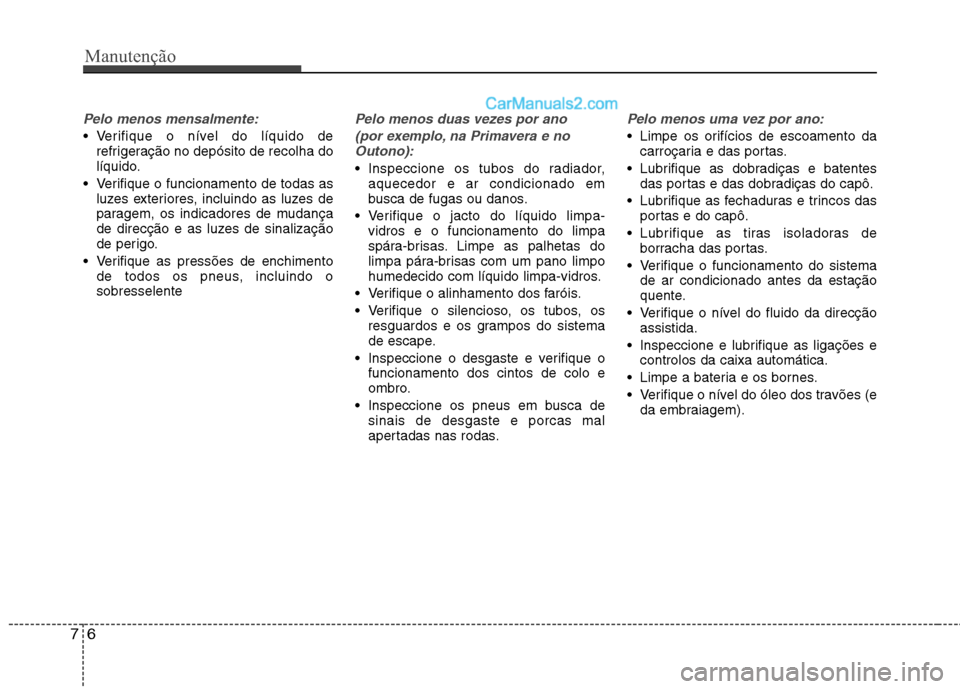

Manutenção
6
7
Pelo menos mensalmente:
Verifique o nível do líquido de
refrigeração no depósito de recolha do
líquido.
Verifique o funcionamento de todas as luzes exteriores, incluindo as luzes de
paragem, os indicadores de mudança
de direcção e as luzes de sinalização
de perigo.
Verifique as pressões de enchimento de todos os pneus, incluindo osobresselente
Pelo menos duas vezes por ano
(por exemplo, na Primavera e noOutono):
Inspeccione os tubos do radiador, aquecedor e ar condicionado em
busca de fugas ou danos.
Verifique o jacto do líquido limpa- vidros e o funcionamento do limpa
spára-brisas. Limpe as palhetas do
limpa pára-brisas com um pano limpo
humedecido com líquido limpa-vidros.
Verifique o alinhamento dos faróis.
Verifique o silencioso, os tubos, os resguardos e os grampos do sistema
de escape.
Inspeccione o desgaste e verifique o funcionamento dos cintos de colo e
ombro.
Inspeccione os pneus em busca de sinais de desgaste e porcas mal
apertadas nas rodas.
Pelo menos uma vez por ano:
Limpe os orifícios de escoamento dacarroçaria e das portas.
Lubrifique as dobradiças e batentes das portas e das dobradiças do capô.
Lubrifique as fechaduras e trincos das portas e do capô.
Lubrifique as tiras isoladoras de borracha das portas.
Verifique o funcionamento do sistema de ar condicionado antes da estação
quente.
Verifique o nível do fluido da direcção assistida.
Inspeccione e lubrifique as ligações e controlos da caixa automática.
Limpe a bateria e os bornes.
Verifique o nível do óleo dos travões (e da embraiagem).
