Hyundai Sonata

717
Manutenção

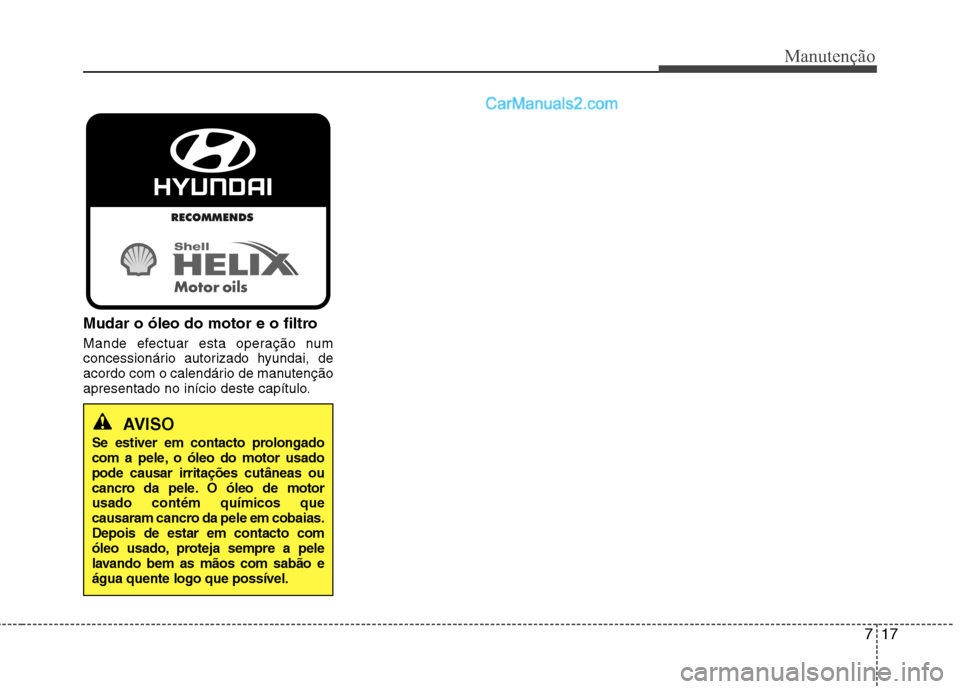

Mudar o óleo do motor e o filtro
Mande efectuar esta operação num
concessionário autorizado hyundai, de
acordo com o calendário de manutenção
apresentado no início deste capítulo.
AVISO
Se estiver em contacto prolongado
com a pele, o óleo do motor usadopode causar irritações cutâneas ou
cancro da pele. O óleo de motorusado contém químicos que
causaram cancro da pele em cobaias.Depois de estar em contacto com
óleo usado, proteja sempre a pele
lavando bem as mãos com sabão eágua quente logo que possível.

Manutenção
18
7

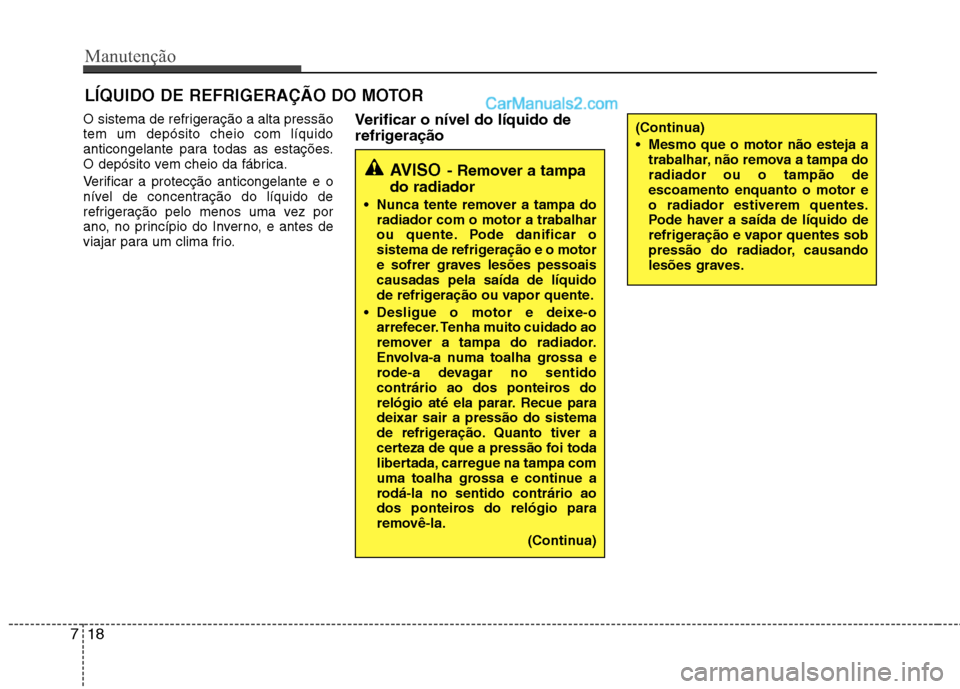

LÍQUIDO DE REFRIGERAÇÃO DO MOTOR
O sistema de refrigeração a alta pressão tem um depósito cheio com líquido
anticongelante para todas as estações.
O depósito vem cheio da fábrica.
Verificar a protecção anticongelante e o
nível de concentração do líquido de
refrigeração pelo menos uma vez por
ano, no princípio do Inverno, e antes de
viajar para um clima frio. Verificar o nível do líquido de
refrigeração
AVISO
- Remover a tampa
do radiador
Nunca tente remover a tampa do radiador com o motor a trabalhar
ou quente. Pode danificar o
sistema de refrigeração e o motor
e sofrer graves lesões pessoaiscausadas pela saída de líquido
de refrigeração ou vapor quente.
Desligue o motor e deixe-o arrefecer. Tenha muito cuidado ao
remover a tampa do radiador.
Envolva-a numa toalha grossa e
rode-a devagar no sentido
contrário ao dos ponteiros do
relógio até ela parar. Recue paradeixar sair a pressão do sistema
de refrigeração. Quanto tiver a
certeza de que a pressão foi toda
libertada, carregue na tampa com
uma toalha grossa e continue a
rodá-la no sentido contrário ao
dos ponteiros do relógio para
removê-la.
(Continua)
(Continua)
Mesmo que o motor não esteja atrabalhar, não remova a tampa do radiador ou o tampão deescoamento enquanto o motor eo radiador estiverem quentes.
Pode haver a saída de líquido de
refrigeração e vapor quentes sob
pressão do radiador, causando
lesões graves.

719
Manutenção

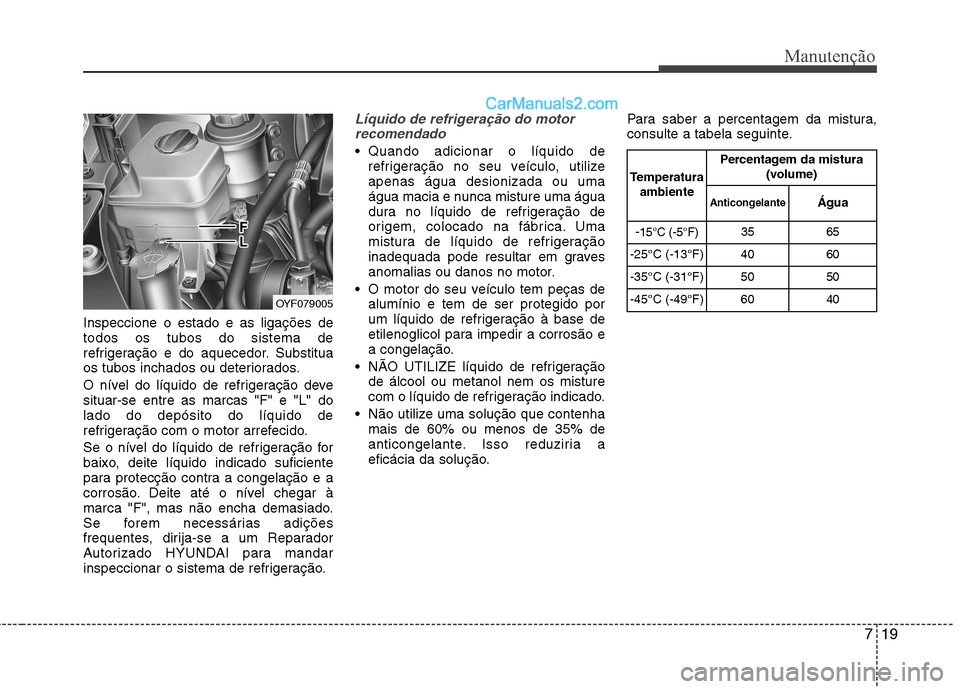

Inspeccione o estado e as ligações de todos os tubos do sistema de
refrigeração e do aquecedor. Substitua
os tubos inchados ou deteriorados.
O nível do líquido de refrigeração deve situar-se entre as marcas "F" e "L" dolado do depósito do líquido de
refrigeração com o motor arrefecido.
Se o nível do líquido de refrigeração for
baixo, deite líquido indicado suficiente
para protecção contra a congelação e a
corrosão. Deite até o nível chegar à
marca "F", mas não encha demasiado.
Se forem necessárias adições
frequentes, dirija-se a um Reparador
Autorizado HYUNDAI para mandar
inspeccionar o sistema de refrigeração.
Líquido de refrigeração do motorrecomendado
Quando adicionar o líquido de refrigeração no seu veículo, utilize apenas água desionizada ou uma
água macia e nunca misture uma água
dura no líquido de refrigeração de
origem, colocado na fábrica. Uma
mistura de líquido de refrigeração
inadequada pode resultar em graves
anomalias ou danos no motor.
O motor do seu veículo tem peças de alumínio e tem de ser protegido por
um líquido de refrigeração à base de
etilenoglicol para impedir a corrosão e
a congelação.
NÃO UTILIZE líquido de refrigeração de álcool ou metanol nem os misture
com o líquido de refrigeração indicado.
Não utilize uma solução que contenha mais de 60% ou menos de 35% de
anticongelante. Isso reduziria a
eficácia da solução. Para saber a percentagem da mistura,
consulte a tabela seguinte.
OYF079005
Temperatura
ambiente
Percentagem da mistura (volume)
AnticongelanteÁgua
-15°C (-5°F)3565
-25°C (-13°F)4060
-35°C (-31°F)5050
-45°C (-49°F)6040

Manutenção
20
7

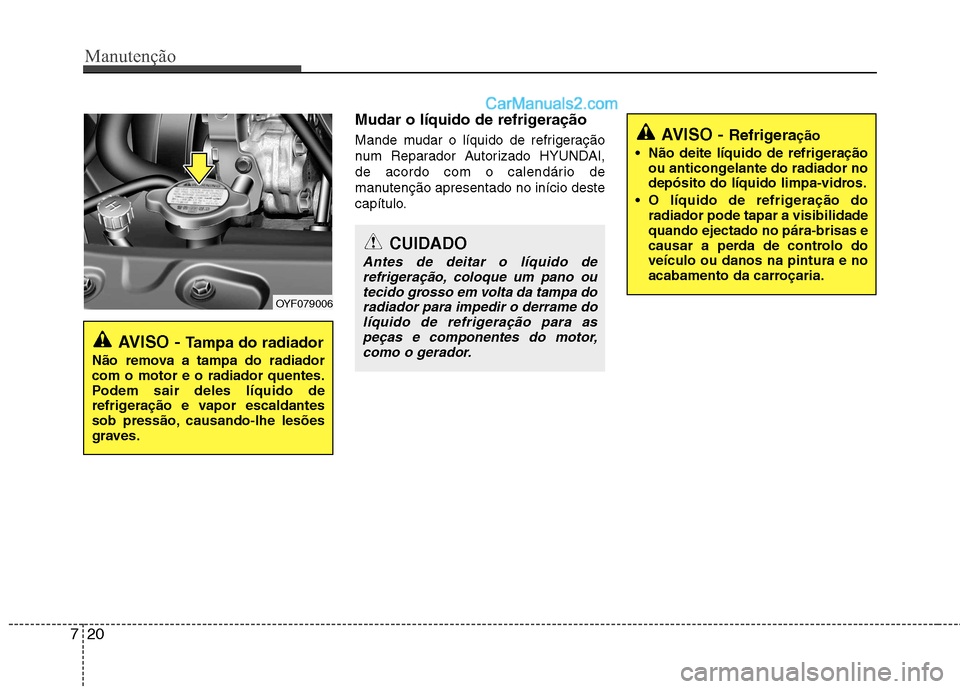

Mudar o líquido de refrigeração
Mande mudar o líquido de refrigeração
num Reparador Autorizado HYUNDAI,
de acordo com o calendário de
manutenção apresentado no início deste
capítulo.
AVISO - Tampa do radiador
Não remova a tampa do radiador com o motor e o radiador quentes.
Podem sair deles líquido de
refrigeração e vapor escaldantes
sob pressão, causando-lhe lesões
graves.
OYF079006
CUIDADO
Antes de deitar o líquido de refrigeração, coloque um pano outecido grosso em volta da tampa doradiador para impedir o derrame do líquido de refrigeração para as
peças e componentes do motor, como o gerador.
AVISO - Refrigera ção
Não deite líquido de refrigeração ou anticongelante do radiador no
depósito do líquido limpa-vidros.
O líquido de refrigeração do radiador pode tapar a visibilidadequando ejectado no pára-brisas e
causar a perda de controlo doveículo ou danos na pintura e no
acabamento da carroçaria.

721
Manutenção

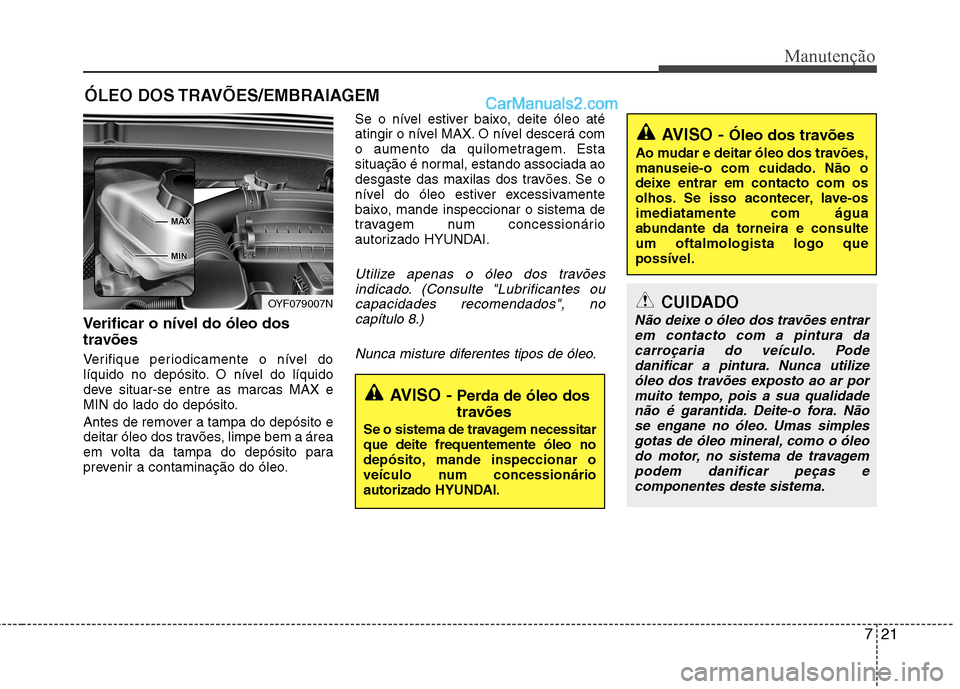

ÓLEO DOS TRAVÕES/EMBRAIAGEM
Verificar o nível do óleo dos
travões
Verifique periodicamente o nível do
líquido no depósito. O nível do líquido
deve situar-se entre as marcas MAX e
MIN do lado do depósito.
Antes de remover a tampa do depósito e
deitar óleo dos travões, limpe bem a área
em volta da tampa do depósito para
prevenir a contaminação do óleo. Se o nível estiver baixo, deite óleo até
atingir o nível MAX. O nível descerá com
o aumento da quilometragem. Esta
situação é normal, estando associada ao
desgaste das maxilas dos travões. Se o
nível do óleo estiver excessivamente
baixo, mande inspeccionar o sistema de
travagem num concessionário
autorizado HYUNDAI.
Utilize apenas o óleo dos travões
indicado. (Consulte "Lubrificantes ou
capacidades recomendados", nocapítulo 8.)
Nunca misture diferentes tipos de óleo.
AVISO - Óleo dos travões
Ao mudar e deitar óleo dos travões,
manuseie-o com cuidado. Não o
deixe entrar em contacto com os
olhos. Se isso acontecer, lave-osimediatamente com água
abundante da torneira e consulteum oftalmologista logo quepossível.
AVISO - Perda de óleo dos
travões
Se o sistema de travagem necessitar que deite frequentemente óleo no
depósito, mande inspeccionar o
veículo num concessionário
autorizado HYUNDAI.
CUIDADO
Não deixe o óleo dos travões entrar em contacto com a pintura da
carroçaria do veículo. Pode danificar a pintura. Nunca utilizeóleo dos travões exposto ao ar por muito tempo, pois a sua qualidade
não é garantida. Deite-o fora. Não se engane no óleo. Umas simplesgotas de óleo mineral, como o óleodo motor, no sistema de travagem
podem danificar peças e componentes deste sistema.
OYF079007N

Manutenção
22
7

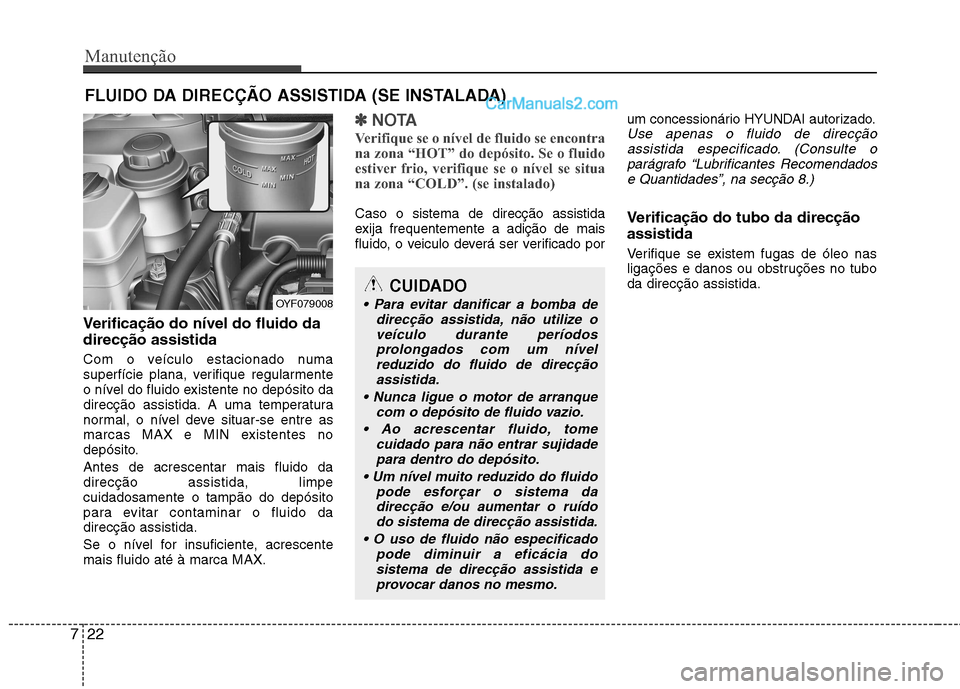

FLUIDO DA DIRECÇÃO ASSISTIDA (SE INSTALADA)
Verificação do nível do fluido da direcção assistida
Com o veículo estacionado numa
superfície plana, verifique regularmente
o nível do fluido existente no depósito da
direcção assistida. A uma temperatura
normal, o nível deve situar-se entre as
marcas MAX e MIN existentes no
depósito. Antes de acrescentar mais fluido da direcção assistida, limpecuidadosamente o tampão do depósito
para evitar contaminar o fluido dadirecção assistida.
Se o nível for insuficiente, acrescente mais fluido até à marca MAX.
✽✽ NOTA
Verifique se o nível de fluido se encontra
na zona “HOT” do depósito. Se o fluido
estiver frio, verifique se o nível se situa
na zona “COLD”. (se instalado)
Caso o sistema de direcção assistida
exija frequentemente a adição de mais
fluido, o veiculo deverá ser verificado por um concessionário HYUNDAI autorizado.
Use apenas o fluido de direcção
assistida especificado. (Consulte oparágrafo “Lubrificantes Recomendados
e Quantidades”, na secção 8.)
Verificação do tubo da direcção assistida
Verifique se existem fugas de óleo nas
ligações e danos ou obstruções no tuboda direcção assistida.
OYF079008
CUIDADO
direcção assistida, não utilize oveículo durante períodosprolongados com um nívelreduzido do fluido de direcção
assistida.
com o depósito de fluido vazio.
tome cuidado para não entrar sujidadepara dentro do depósito.
pode esforçar o sistema dadirecção e/ou aumentar o ruído do sistema de direcção assistida.
pode diminuir a eficácia dosistema de direcção assistida eprovocar danos no mesmo.

723
Manutenção

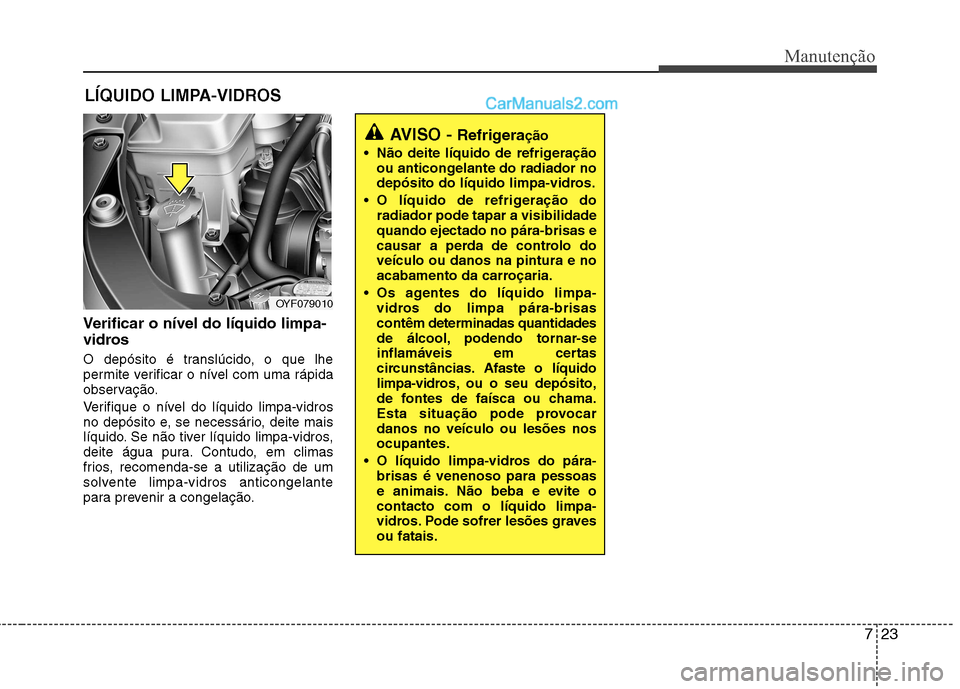

LÍQUIDO LIMPA-VIDROS
Verificar o nível do líquido limpa-
vidros
O depósito é translúcido, o que lhe
permite verificar o nível com uma rápida
observação.
Verifique o nível do líquido limpa-vidros
no depósito e, se necessário, deite mais
líquido. Se não tiver líquido limpa-vidros,
deite água pura. Contudo, em climas
frios, recomenda-se a utilização de um
solvente limpa-vidros anticongelante
para prevenir a congelação.
AVISO - Refrigera ção
Não deite líquido de refrigeração ou anticongelante do radiador no
depósito do líquido limpa-vidros.
O líquido de refrigeração do radiador pode tapar a visibilidadequando ejectado no pára-brisas e
causar a perda de controlo doveículo ou danos na pintura e no
acabamento da carroçaria.
Os agentes do líquido limpa- vidros do limpa pára-brisas
contêm determinadas quantidades
de álcool, podendo tornar-se
inflamáveis em certas
circunstâncias. Afaste o líquido
limpa-vidros, ou o seu depósito,
de fontes de faísca ou chama.
Esta situação pode provocardanos no veículo ou lesões nosocupantes.
O líquido limpa-vidros do pára- brisas é venenoso para pessoas
e animais. Não beba e evite ocontacto com o líquido limpa-
vidros. Pode sofrer lesões gravesou fatais.
OYF079010

Manutenção
24
7

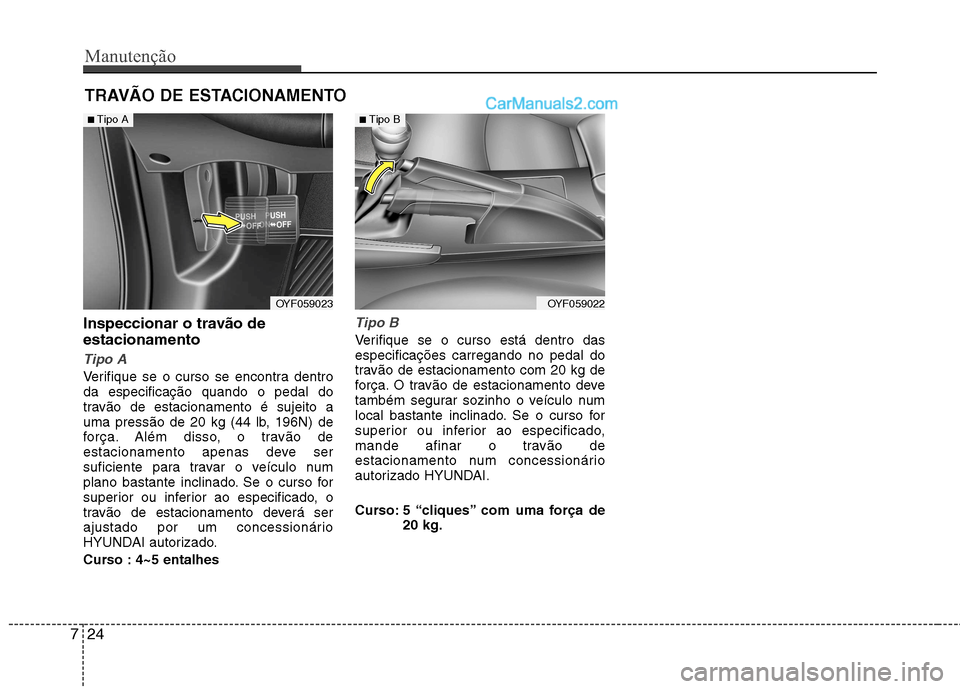

TRAVÃO DE ESTACIONAMENTO
Inspeccionar o travão de estacionamento
Tipo A
Verifique se o curso se encontra dentro da especificação quando o pedal do
travão de estacionamento é sujeito a
uma pressão de 20 kg (44 lb, 196N) de
força. Além disso, o travão de
estacionamento apenas deve ser
suficiente para travar o veículo num
plano bastante inclinado. Se o curso for
superior ou inferior ao especificado, o
travão de estacionamento deverá ser
ajustado por um concessionário
HYUNDAI autorizado.
Curso : 4~5 entalhes
Tipo B
Verifique se o curso está dentro das especificações carregando no pedal do
travão de estacionamento com 20 kg de
força. O travão de estacionamento deve
também segurar sozinho o veículo num
local bastante inclinado. Se o curso for
superior ou inferior ao especificado,
mande afinar o travão de
estacionamento num concessionário
autorizado HYUNDAI.
Curso: 5 “cliques” com uma força de 20 kg.
OYF059022
■Tipo B
OYF059023
■Tipo A

725
Manutenção

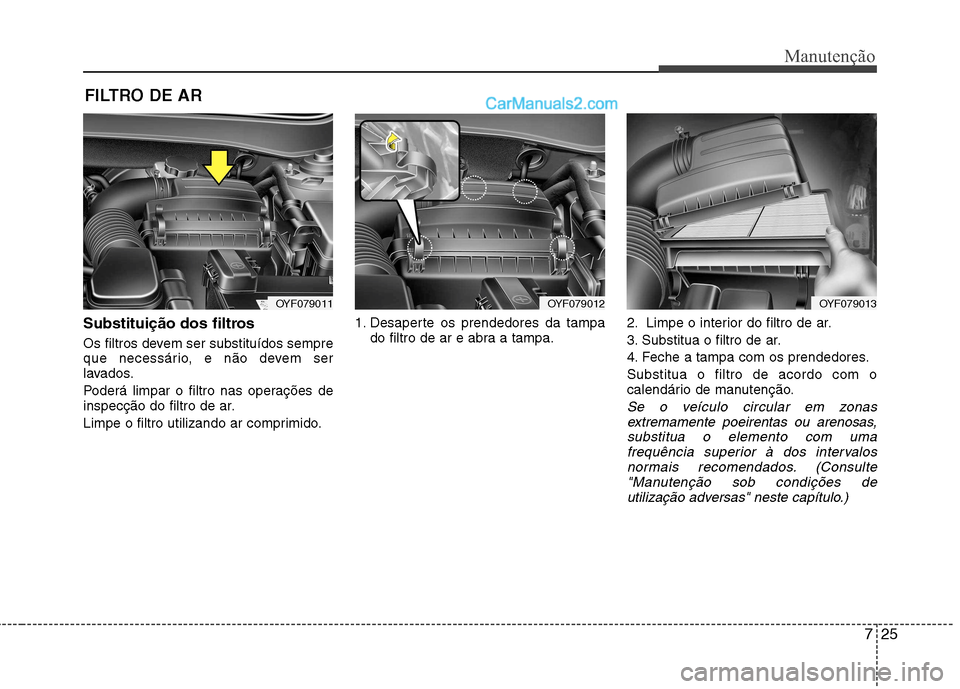

FILTRO DE AR
Substituição dos filtros
Os filtros devem ser substituídos sempre
que necessário, e não devem ser
lavados.
Poderá limpar o filtro nas operações de
inspecção do filtro de ar.
Limpe o filtro utilizando ar comprimido. 1. Desaperte os prendedores da tampa
do filtro de ar e abra a tampa. 2. Limpe o interior do filtro de ar.
3. Substitua o filtro de ar.
4. Feche a tampa com os prendedores.Substitua o filtro de acordo com o
calendário de manutenção.
Se o veículo circular em zonas
extremamente poeirentas ou arenosas,
substitua o elemento com uma frequência superior à dos intervalosnormais recomendados. (Consulte "Manutenção sob condições de
utilização adversas" neste capítulo.)
OYF079011OYF079012OYF079013

Manutenção
26
7

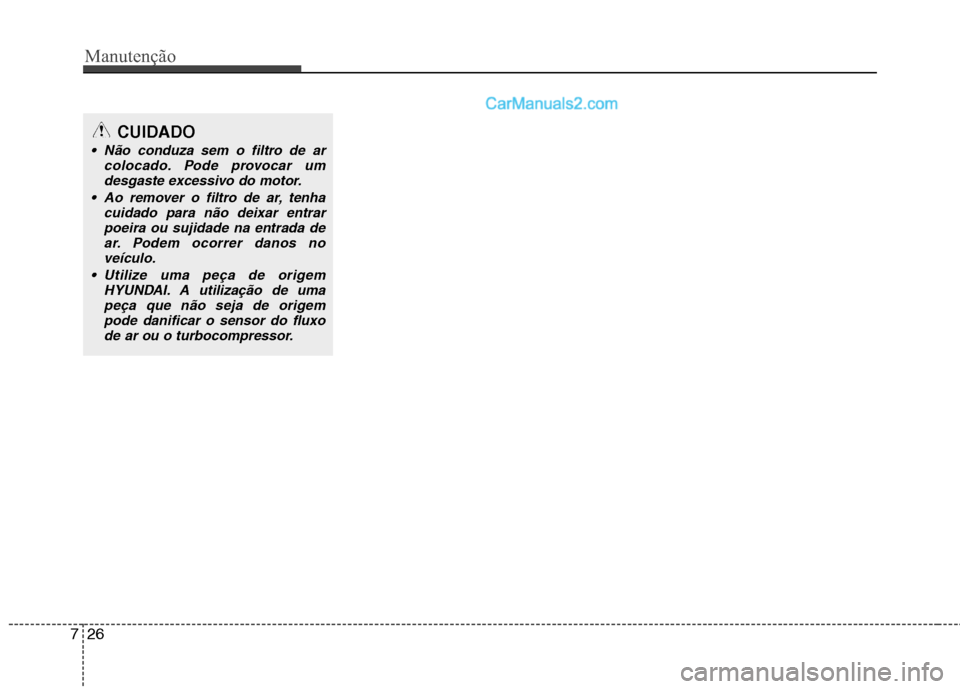

CUIDADO
Não conduza sem o filtro de ar
colocado. Pode provocar um
desgaste excessivo do motor.
Ao remover o filtro de ar, tenha cuidado para não deixar entrarpoeira ou sujidade na entrada de
ar. Podem ocorrer danos no veículo.
Utilize uma peça de origem HYUNDAI. A utilização de umapeça que não seja de origem
pode danificar o sensor do fluxode ar ou o turbocompressor.
