Hyundai Sonata

67
O que fazer em caso de emergência

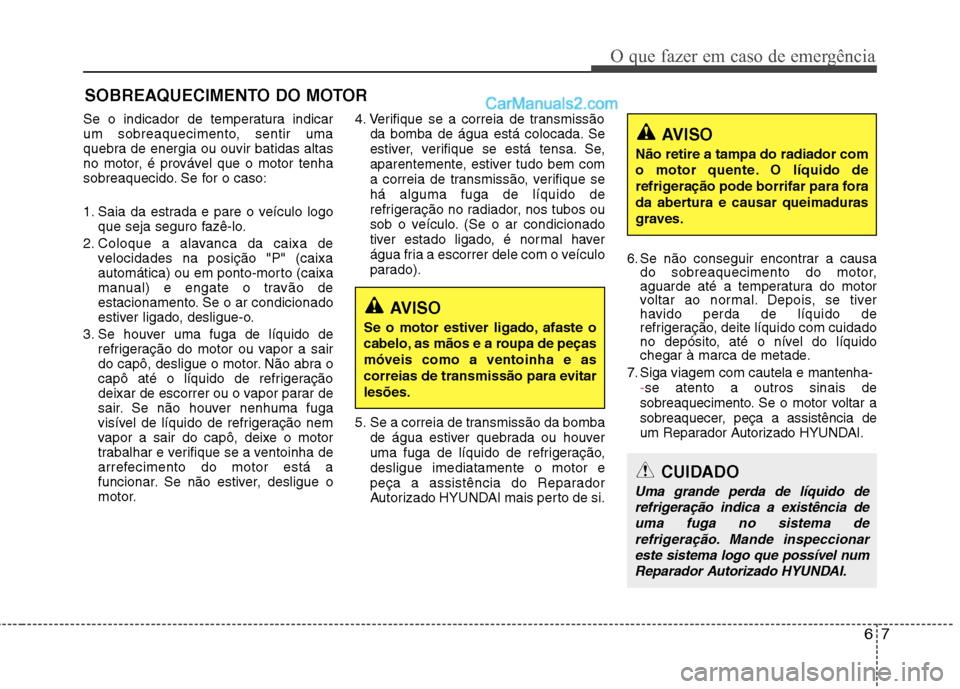

SOBREAQUECIMENTO DO MOTOR
Se o indicador de temperatura indicar
um sobreaquecimento, sentir uma
quebra de energia ou ouvir batidas altas
no motor, é provável que o motor tenha
sobreaquecido. Se for o caso:
1. Saia da estrada e pare o veículo logo que seja seguro fazê-lo.
2. Coloque a alavanca da caixa de velocidades na posição "P" (caixa
automática) ou em ponto-morto (caixa
manual) e engate o travão de
estacionamento. Se o ar condicionado
estiver ligado, desligue-o.
3. Se houver uma fuga de líquido de refrigeração do motor ou vapor a sair
do capô, desligue o motor. Não abra o
capô até o líquido de refrigeração
deixar de escorrer ou o vapor parar de
sair. Se não houver nenhuma fuga
visível de líquido de refrigeração nem
vapor a sair do capô, deixe o motor
trabalhar e verifique se a ventoinha de
arrefecimento do motor está a
funcionar. Se não estiver, desligue o
motor. 4. Verifique se a correia de transmissão
da bomba de água está colocada. Se
estiver, verifique se está tensa. Se,
aparentemente, estiver tudo bem com
a correia de transmissão, verifique sehá alguma fuga de líquido de
refrigeração no radiador, nos tubos ou
sob o veículo. (Se o ar condicionado
tiver estado ligado, é normal haver
água fria a escorrer dele com o veículo
parado).
5. Se a correia de transmissão da bomba de água estiver quebrada ou houver
uma fuga de líquido de refrigeração,desligue imediatamente o motor e
peça a assistência do Reparador
Autorizado HYUNDAI mais perto de si. 6. Se não conseguir encontrar a causa
do sobreaquecimento do motor,
aguarde até a temperatura do motor
voltar ao normal. Depois, se tiver
havido perda de líquido de
refrigeração, deite líquido com cuidado
no depósito, até o nível do líquido
chegar à marca de metade.
7. Siga viagem com cautela e mantenha-
-se atento a outros sinais de
sobreaquecimento. Se o motor voltar a
sobreaquecer, peça a assistência de
um Reparador Autorizado HYUNDAI.
AVISO
Se o motor estiver ligado, afaste o
cabelo, as mãos e a roupa de peçasmóveis como a ventoinha e as
correias de transmissão para evitarlesões.
AVISO
Não retire a tampa do radiador com
o motor quente. O líquido de
refrigeração pode borrifar para fora
da abertura e causar queimaduras
graves.
CUIDADO
Uma grande perda de líquido de refrigeração indica a existência deuma fuga no sistema derefrigeração. Mande inspeccionar este sistema logo que possível numReparador Autorizado HYUNDAI.

O que fazer em caso de emergência
8
6

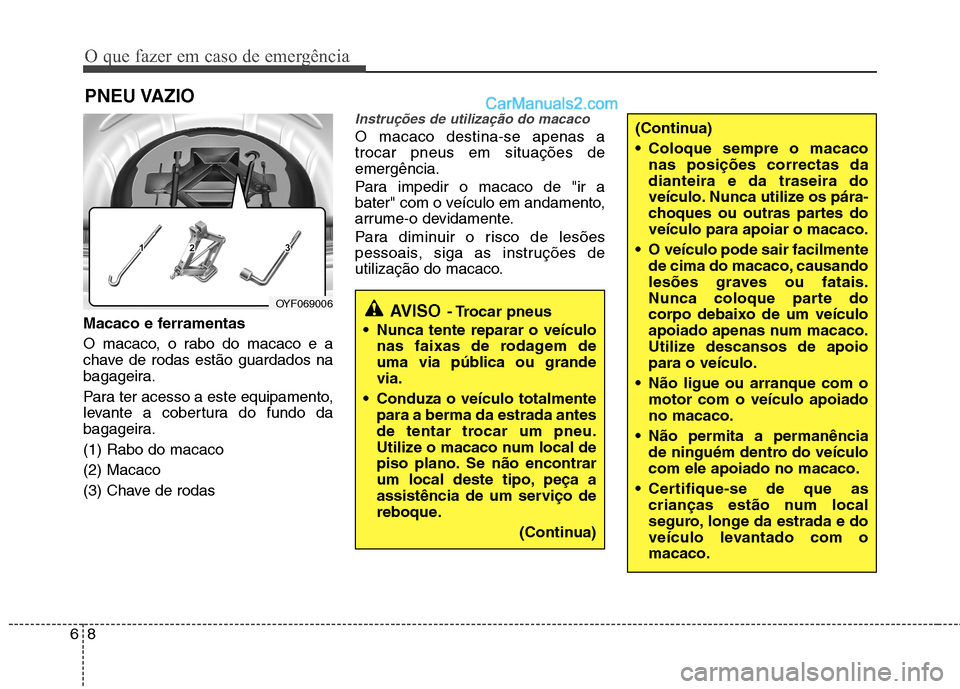

PNEU VAZIO
Macaco e ferramentas
O macaco, o rabo do macaco e a
chave de rodas estão guardados na
bagageira.
Para ter acesso a este equipamento,
levante a cobertura do fundo da
bagageira. (1) Rabo do macaco(2) Macaco
(3) Chave de rodas
Instruções de utilização do macaco
O macaco destina-se apenas a trocar pneus em situações deemergência.
Para impedir o macaco de "ir a
bater" com o veículo em andamento,
arrume-o devidamente.
Para diminuir o risco de lesões
pessoais, siga as instruções de
utilização do macaco.
AVISO - Trocar pneus
Nunca tente reparar o veículo nas faixas de rodagem de
uma via pública ou grandevia.
Conduza o veículo totalmente para a berma da estrada antes
de tentar trocar um pneu.
Utilize o macaco num local de
piso plano. Se não encontrar
um local deste tipo, peça a
assistência de um serviço de
reboque.
(Continua)
(Continua)
Coloque sempre o macaconas posições correctas da dianteira e da traseira do
veículo. Nunca utilize os pára-
choques ou outras partes doveículo para apoiar o macaco.
O veículo pode sair facilmente de cima do macaco, causando
lesões graves ou fatais.
Nunca coloque parte docorpo debaixo de um veículo
apoiado apenas num macaco.
Utilize descansos de apoiopara o veículo.
Não ligue ou arranque com o motor com o veículo apoiadono macaco.
Não permita a permanência de ninguém dentro do veículocom ele apoiado no macaco.
Certifique-se de que as crianças estão num local
seguro, longe da estrada e do
veículo levantado com omacaco.
OYF069006

69
O que fazer em caso de emergência

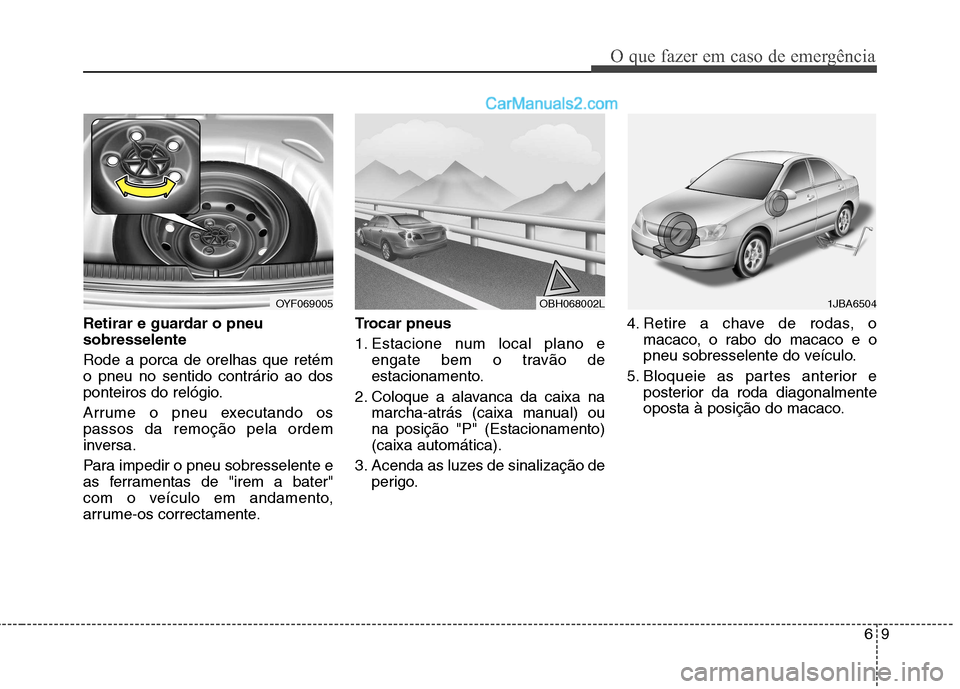

Retirar e guardar o pneu sobresselente Rode a porca de orelhas que retém
o pneu no sentido contrário ao dos
ponteiros do relógio.
Arrume o pneu executando os passos da remoção pela ordem
inversa.
Para impedir o pneu sobresselente e
as ferramentas de "irem a bater"
com o veículo em andamento,
arrume-os correctamente.Trocar pneus
1. Estacione num local plano e
engate bem o travão de
estacionamento.
2. Coloque a alavanca da caixa na marcha-atrás (caixa manual) ouna posição "P" (Estacionamento)(caixa automática).
3. Acenda as luzes de sinalização de perigo. 4. Retire a chave de rodas, o
macaco, o rabo do macaco e o
pneu sobresselente do veículo.
5. Bloqueie as partes anterior e posterior da roda diagonalmente
oposta à posição do macaco.
OBH068002L1JBA6504OYF069005

O que fazer em caso de emergência
10
6

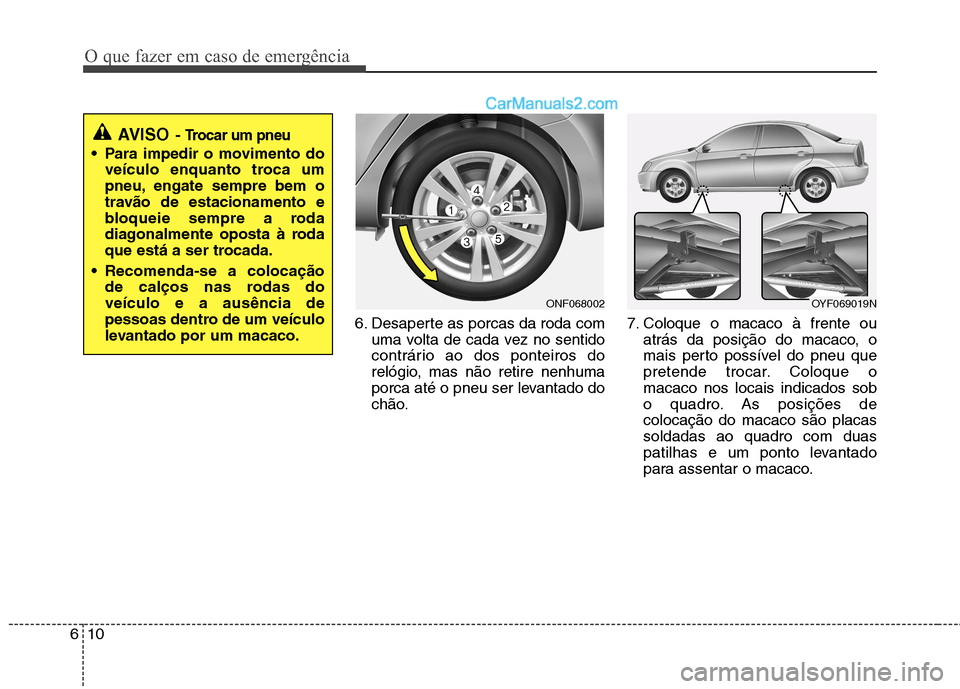

6. Desaperte as porcas da roda com
uma volta de cada vez no sentido
contrário ao dos ponteiros do
relógio, mas não retire nenhuma
porca até o pneu ser levantado do
chão. 7. Coloque o macaco à frente ou
atrás da posição do macaco, o
mais perto possível do pneu que
pretende trocar. Coloque omacaco nos locais indicados sob
o quadro. As posições decolocação do macaco são placassoldadas ao quadro com duas
patilhas e um ponto levantado
para assentar o macaco.
AVISO - Trocar um pneu
Para impedir o movimento do
veículo enquanto troca um
pneu, engate sempre bem o
travão de estacionamento e
bloqueie sempre a roda
diagonalmente oposta à roda
que está a ser trocada.
Recomenda-se a colocação de calços nas rodas doveículo e a ausência de
pessoas dentro de um veículo
levantado por um macaco.
ONF068002OYF069019N

611
O que fazer em caso de emergência

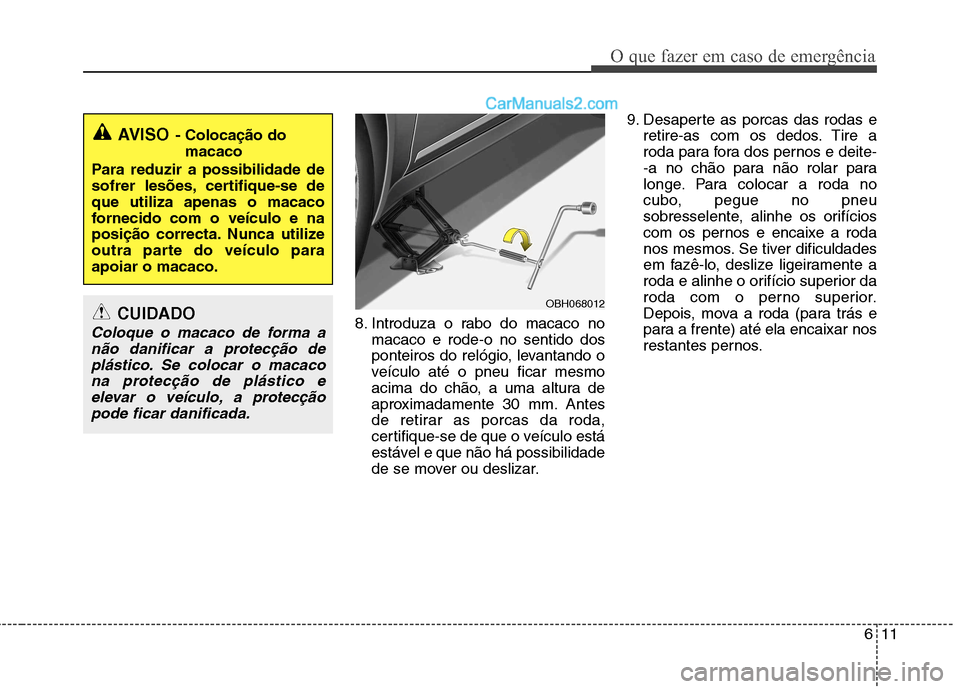

8. Introduza o rabo do macaco nomacaco e rode-o no sentido dos
ponteiros do relógio, levantando o
veículo até o pneu ficar mesmo
acima do chão, a uma altura de
aproximadamente 30 mm. Antes
de retirar as porcas da roda,
certifique-se de que o veículo está
estável e que não há possibilidade
de se mover ou deslizar. 9. Desaperte as porcas das rodas e
retire-as com os dedos. Tire a
roda para fora dos pernos e deite-
-a no chão para não rolar para
longe. Para colocar a roda no
cubo, pegue no pneu
sobresselente, alinhe os orifícios
com os pernos e encaixe a roda
nos mesmos. Se tiver dificuldades
em fazê-lo, deslize ligeiramente a
roda e alinhe o orifício superior da
roda com o perno superior.
Depois, mova a roda (para trás e
para a frente) até ela encaixar nos
restantes pernos.
AVISO - Colocação do
macaco
Para reduzir a possibilidade de
sofrer lesões, certifique-se deque utiliza apenas o macaco
fornecido com o veículo e na
posição correcta. Nunca utilize
outra parte do veículo paraapoiar o macaco.
OBH068012CUIDADO
Coloque o macaco de forma a não danificar a protecção deplástico. Se colocar o macaco na protecção de plástico eelevar o veículo, a protecçãopode ficar danificada.

O que fazer em caso de emergência
12
6

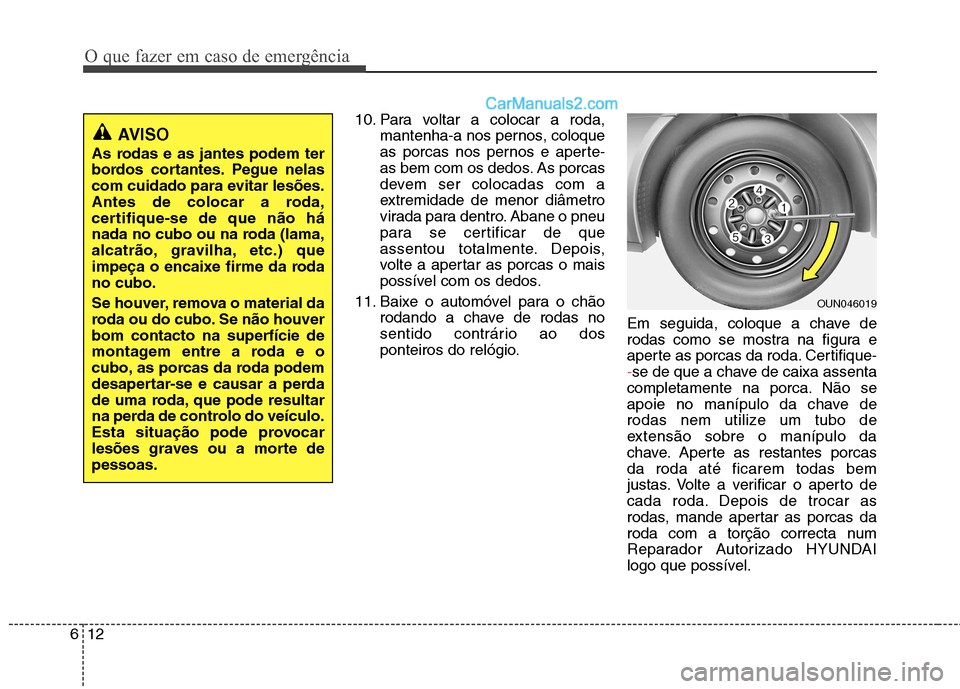

10. Para voltar a colocar a roda,
mantenha-a nos pernos, coloque
as porcas nos pernos e aperte-
as bem com os dedos. As porcas
devem ser colocadas com a
extremidade de menor diâmetro
virada para dentro. Abane o pneu
para se certificar de que
assentou totalmente. Depois,
volte a apertar as porcas o mais
possível com os dedos.
11. Baixe o automóvel para o chão rodando a chave de rodas no
sentido contrário ao dos
ponteiros do relógio. Em seguida, coloque a chave de
rodas como se mostra na figura e
aperte as porcas da roda. Certifique-
-se de que a chave de caixa assenta
completamente na porca. Não se
apoie no manípulo da chave de
rodas nem utilize um tubo de
extensão sobre o manípulo da
chave. Aperte as restantes porcasda roda até ficarem todas bem
justas. Volte a verificar o aperto de
cada roda. Depois de trocar as
rodas, mande apertar as porcas da
roda com a torção correcta num
Reparador Autorizado HYUNDAI
logo que possível.
AVISO
As rodas e as jantes podem ter
bordos cortantes. Pegue nelas
com cuidado para evitar lesões.
Antes de colocar a roda,
certifique-se de que não há
nada no cubo ou na roda (lama,
alcatrão, gravilha, etc.) que
impeça o encaixe firme da rodano cubo.
Se houver, remova o material da
roda ou do cubo. Se não houverbom contacto na superfície de
montagem entre a roda e o
cubo, as porcas da roda podem
desapertar-se e causar a perda
de uma roda, que pode resultar
na perda de controlo do veículo.
Esta situação pode provocar
lesões graves ou a morte depessoas.
OUN046019

613
O que fazer em caso de emergência

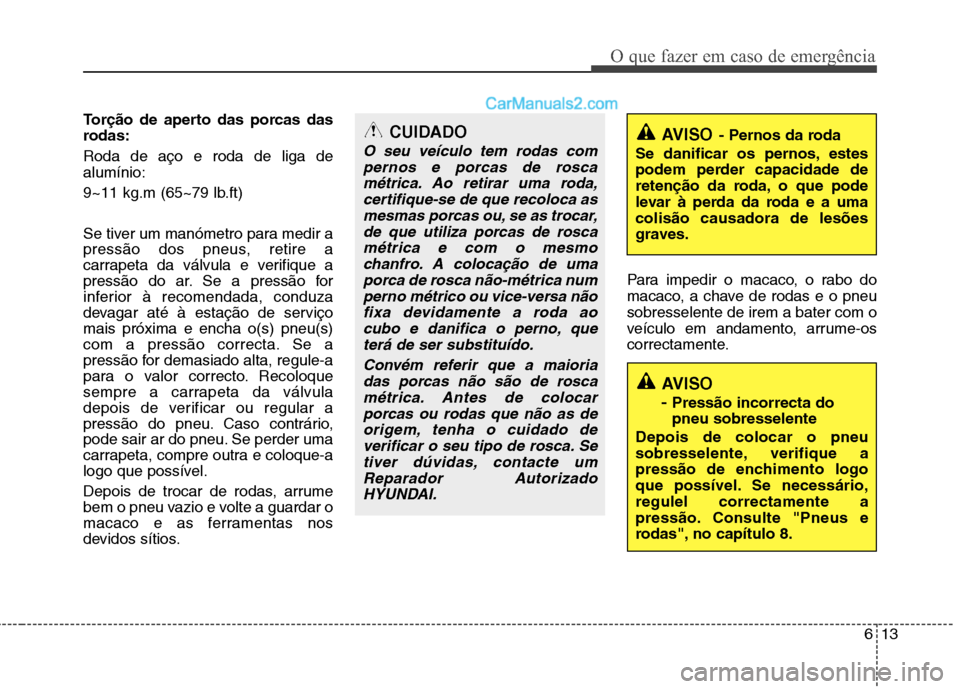

Torção de aperto das porcas das
rodas: Roda de aço e roda de liga de alumínio:
9~11 kg.m (65~79 lb.ft)
Se tiver um manómetro para medir a
pressão dos pneus, retire a
carrapeta da válvula e verifique a
pressão do ar. Se a pressão for
inferior à recomendada, conduza
devagar até à estação de serviçomais próxima e encha o(s) pneu(s)
com a pressão correcta. Se a
pressão for demasiado alta, regule-a
para o valor correcto. Recoloque
sempre a carrapeta da válvula
depois de verificar ou regular a
pressão do pneu. Caso contrário,
pode sair ar do pneu. Se perder uma
carrapeta, compre outra e coloque-a
logo que possível.
Depois de trocar de rodas, arrume
bem o pneu vazio e volte a guardar o
macaco e as ferramentas nos
devidos sítios.Para impedir o macaco, o rabo do
macaco, a chave de rodas e o pneusobresselente de irem a bater com o
veículo em andamento, arrume-os
correctamente.CUIDADO
O seu veículo tem rodas com
pernos e porcas de roscamétrica. Ao retirar uma roda, certifique-se de que recoloca asmesmas porcas ou, se as trocar,de que utiliza porcas de roscamétrica e com o mesmo chanfro. A colocação de umaporca de rosca não-métrica numperno métrico ou vice-versa não fixa devidamente a roda aocubo e danifica o perno, queterá de ser substituído.
Convém referir que a maioriadas porcas não são de rosca métrica. Antes de colocarporcas ou rodas que não as deorigem, tenha o cuidado de verificar o seu tipo de rosca. Setiver dúvidas, contacte umReparador Autorizado HYUNDAI.
AVISO - Pernos da roda
Se danificar os pernos, estes
podem perder capacidade de
retenção da roda, o que pode
levar à perda da roda e a umacolisão causadora de lesões
graves.
AVISO
- Pressão incorrecta do pneu sobresselente
Depois de colocar o pneu
sobresselente, verifique a
pressão de enchimento logo
que possível. Se necessário,regulel correctamente a
pressão. Consulte "Pneus e
rodas", no capítulo 8.

O que fazer em caso de emergência
14
6

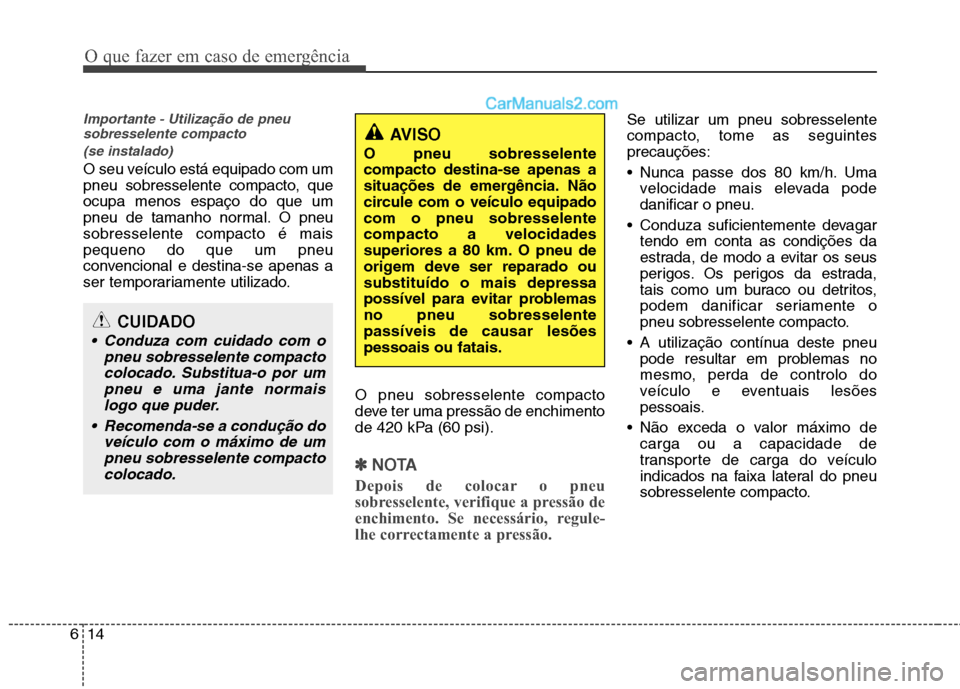

Importante - Utilização de pneu
sobresselente compacto
(se instalado)
O seu veículo está equipado com um
pneu sobresselente compacto, queocupa menos espaço do que um
pneu de tamanho normal. O pneusobresselente compacto é maispequeno do que um pneu
convencional e destina-se apenas a
ser temporariamente utilizado.
O pneu sobresselente compacto
deve ter uma pressão de enchimento
de 420 kPa (60 psi).
✽✽NOTA
Depois de colocar o pneu
sobresselente, verifique a pressão de
enchimento. Se necessário, regule-
lhe correctamente a pressão.
Se utilizar um pneu sobresselente
compacto, tome as seguintesprecauções:
Nunca passe dos 80 km/h. Uma velocidade mais elevada pode danificar o pneu.
Conduza suficientemente devagar tendo em conta as condições da
estrada, de modo a evitar os seus
perigos. Os perigos da estrada,
tais como um buraco ou detritos,
podem danificar seriamente o
pneu sobresselente compacto.
A utilização contínua deste pneu pode resultar em problemas no
mesmo, perda de controlo do
veículo e eventuais lesões
pessoais.
Não exceda o valor máximo de carga ou a capacidade de
transporte de carga do veículo
indicados na faixa lateral do pneu
sobresselente compacto.
CUIDADO
Conduza com cuidado com o
pneu sobresselente compactocolocado. Substitua-o por umpneu e uma jante normaislogo que puder.
Recomenda-se a condução do veículo com o máximo de umpneu sobresselente compactocolocado.
AVISO
O pneu sobresselente compacto destina-se apenas a
situações de emergência. Não
circule com o veículo equipadocom o pneu sobresselentecompacto a velocidades
superiores a 80 km. O pneu de
origem deve ser reparado ousubstituído o mais depressa
possível para evitar problemasno pneu sobresselentepassíveis de causar lesõespessoais ou fatais.

615
O que fazer em caso de emergência
Evite passar por cima deobstáculos. O diâmetro do pneu
sobresselente compacto é inferior
ao diâmetro de um pneu normal e
diminui a altura mínima ao chãoem cerca de 25 mm, o que pode
originar danos no veículo.
Não leve o veículo a uma estação de lavagem automática com opneu sobresselente compacto
colocado.
Não coloque correntes no pneu sobresselente compacto. Devido
ao seu menor tamanho, ascorrentes podem não se ajustar
correctamente, o que pode
danificar o veículo e resultar na
perda das correntes.
Se tiver de conduzir o veículo sobre neve ou gelo, não instale o
pneu sobresselente compacto.
Não coloque o pneu sobresselente compacto em nenhum outro
veículo. O pneu foi
especificamente concebido para o
seu veículo. A duração do rasto do pneu
sobresselente compacto é mais
curta do que a de um pneu normal.
Inspeccione regularmente o pneusobresselente compacto esubstitua um pneu sobresselentecompacto gasto por outro com os
mesmos tamanho e desenho, a
colocar na mesma jante.
O pneu sobresselente de utilização temporária não deve ser
colocado noutras rodas. De igual
modo, não utilize pneus de série,
pneus de neve, jantes ou aros como pneu sobresselente de utilização
temporária. Se o tentar fazer, pode
danificar estes artigos ou outros
componentes do automóvel.
Não utilize mais do que um pneu sobresselente de utilização
temporária em simultâneo.
Não reboque um atrelado com o pneu sobresselente de utilização
temporária colocado.

O que fazer em caso de emergência
16
6

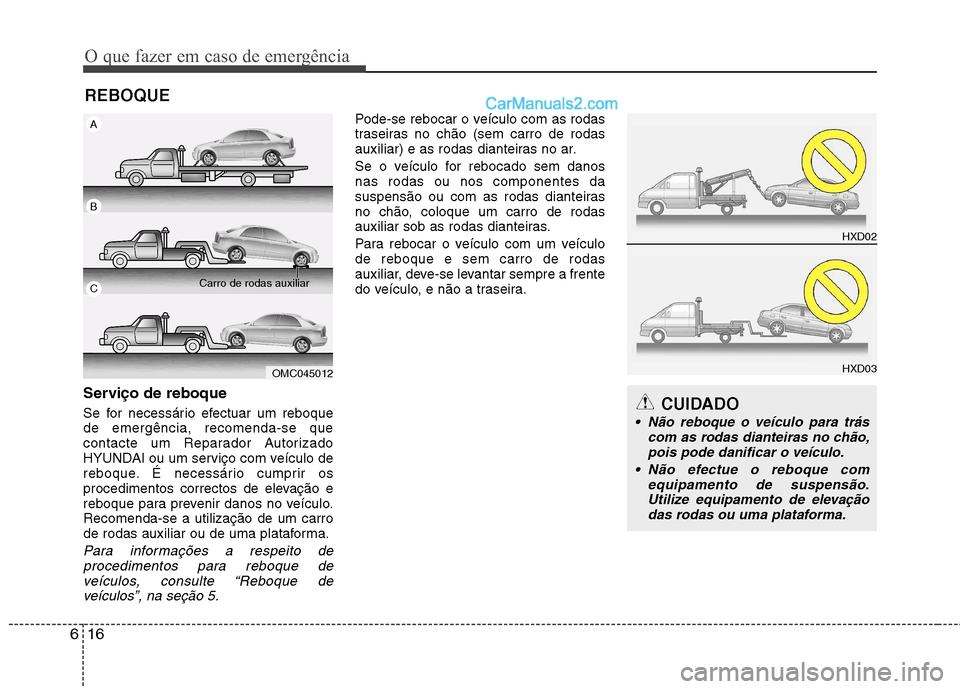

REBOQUE
Serviço de reboque
Se for necessário efectuar um reboque de emergência, recomenda-se que
contacte um Reparador Autorizado
HYUNDAI ou um serviço com veículo de
reboque. É necessário cumprir os
procedimentos correctos de elevação e
reboque para prevenir danos no veículo.Recomenda-se a utilização de um carro
de rodas auxiliar ou de uma plataforma.
Para informações a respeito de procedimentos para reboque de
veículos, consulte “Reboque de veículos”, na seção 5.
Pode-se rebocar o veículo com as rodas
traseiras no chão (sem carro de rodas
auxiliar) e as rodas dianteiras no ar.
Se o veículo for rebocado sem danos nas rodas ou nos componentes da
suspensão ou com as rodas dianteiras
no chão, coloque um carro de rodas
auxiliar sob as rodas dianteiras.
Para rebocar o veículo com um veículo de reboque e sem carro de rodas
auxiliar, deve-se levantar sempre a frente
do veículo, e não a traseira.
CUIDADO
Não reboque o veículo para trás com as rodas dianteiras no chão,pois pode danificar o veículo.
Não efectue o reboque com equipamento de suspensão.
Utilize equipamento de elevaçãodas rodas ou uma plataforma.
HXD02
HXD03OMC045012
A
B
C Carro de rodas auxiliar
