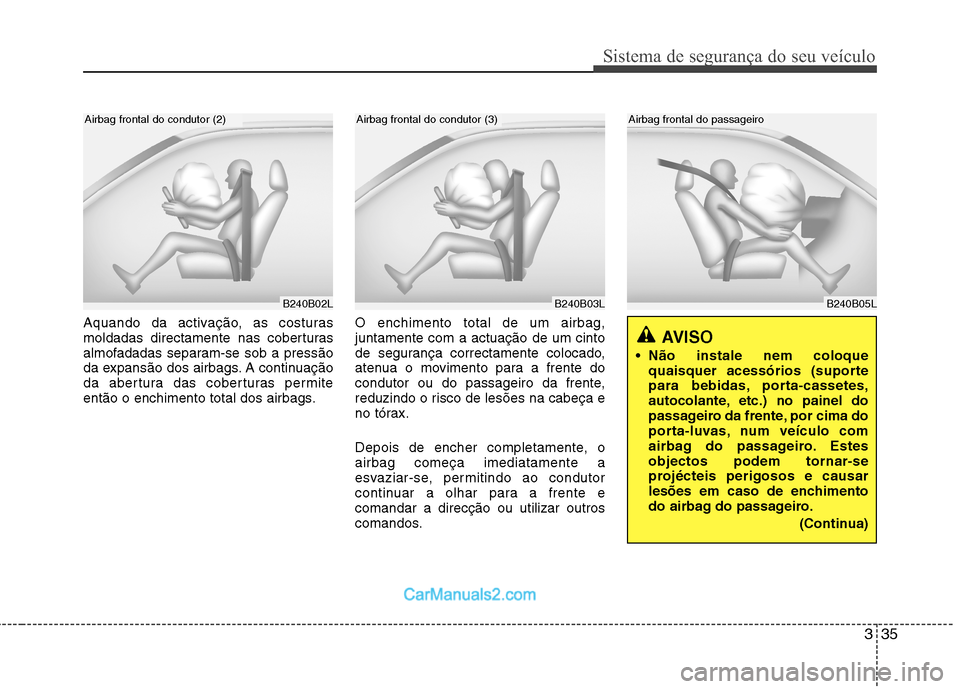

Hyundai Sonata

335
Sistema de segurança do seu veículo
Aquando da activação, as costuras
moldadas directamente nas coberturas
almofadadas separam-se sob a pressão
da expansão dos airbags. A continuação
da abertura das coberturas permite
então o enchimento total dos airbags.O enchimento total de um airbag,juntamente com a actuação de um cinto
de segurança correctamente colocado,
atenua o movimento para a frente do
condutor ou do passageiro da frente,
reduzindo o risco de lesões na cabeça e
no tórax.
Depois de encher completamente, o airbag começa imediatamente a
esvaziar-se, permitindo ao condutor
continuar a olhar para a frente ecomandar a direcção ou utilizar outros
comandos.
B240B02LB240B03L
Airbag frontal do condutor (2)Airbag frontal do condutor (3)
AVISO
Não instale nem coloque quaisquer acessórios (suporte
para bebidas, porta-cassetes,
autocolante, etc.) no painel do
passageiro da frente, por cima do
porta-luvas, num veículo com
airbag do passageiro. Estes
objectos podem tornar-se
projécteis perigosos e causar
lesões em caso de enchimento
do airbag do passageiro.
(Continua)
B240B05L
Airbag frontal do passageiro

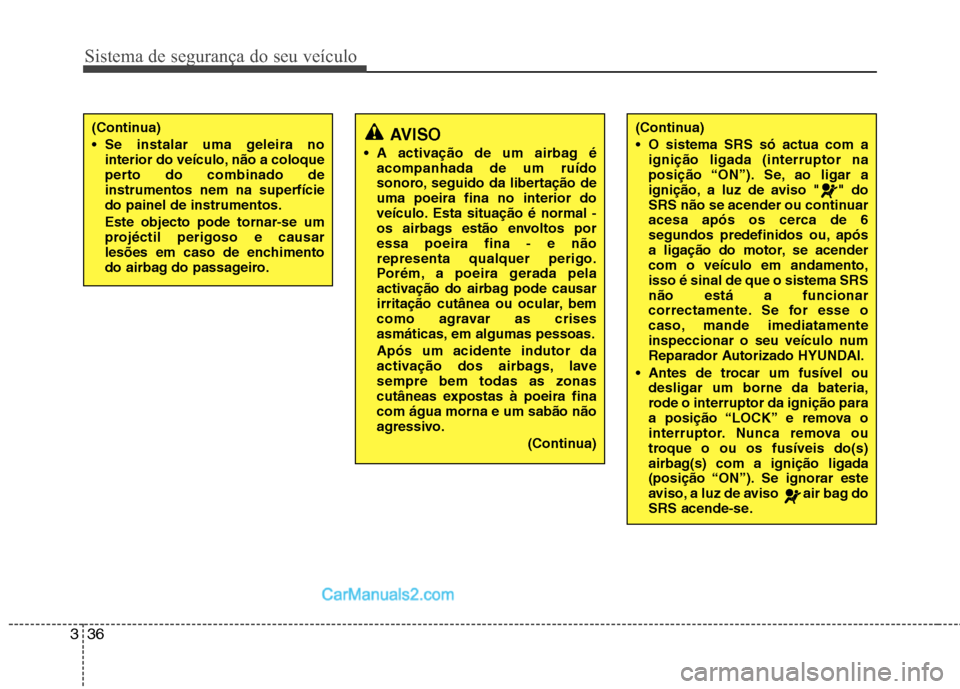

Sistema de segurança do seu veículo
36
3
AVISO
A activação de um airbag é acompanhada de um ruído
sonoro, seguido da libertação deuma poeira fina no interior do
veículo. Esta situação é normal -
os airbags estão envoltos poressa poeira fina - e nãorepresenta qualquer perigo.
Porém, a poeira gerada pela
activação do airbag pode causar
irritação cutânea ou ocular, bem
como agravar as crises
asmáticas, em algumas pessoas. Após um acidente indutor da
activação dos airbags, lavesempre bem todas as zonas
cutâneas expostas à poeira finacom água morna e um sabão não
agressivo.
(Continua)(Continua)
O sistema SRS só actua com aignição ligada (interruptor na
posição “ON”). Se, ao ligar a
ignição, a luz de aviso " " do
SRS não se acender ou continuar
acesa após os cerca de 6
segundos predefinidos ou, após
a ligação do motor, se acendercom o veículo em andamento,isso é sinal de que o sistema SRSnão está a funcionar
correctamente. Se for esse o
caso, mande imediatamente
inspeccionar o seu veículo num
Reparador Autorizado HYUNDAI.
Antes de trocar um fusível ou desligar um borne da bateria,
rode o interruptor da ignição para
a posição “LOCK” e remova o
interruptor. Nunca remova ou
troque o ou os fusíveis do(s)
airbag(s) com a ignição ligada
(posição “ON”). Se ignorar este
aviso, a luz de aviso air bag do
SRS acende-se.(Continua)
Se instalar uma geleira nointerior do veículo, não a coloque
perto do combinado deinstrumentos nem na superfíciedo painel de instrumentos.
Este objecto pode tornar-se um
projéctil perigoso e causar
lesões em caso de enchimento
do airbag do passageiro.

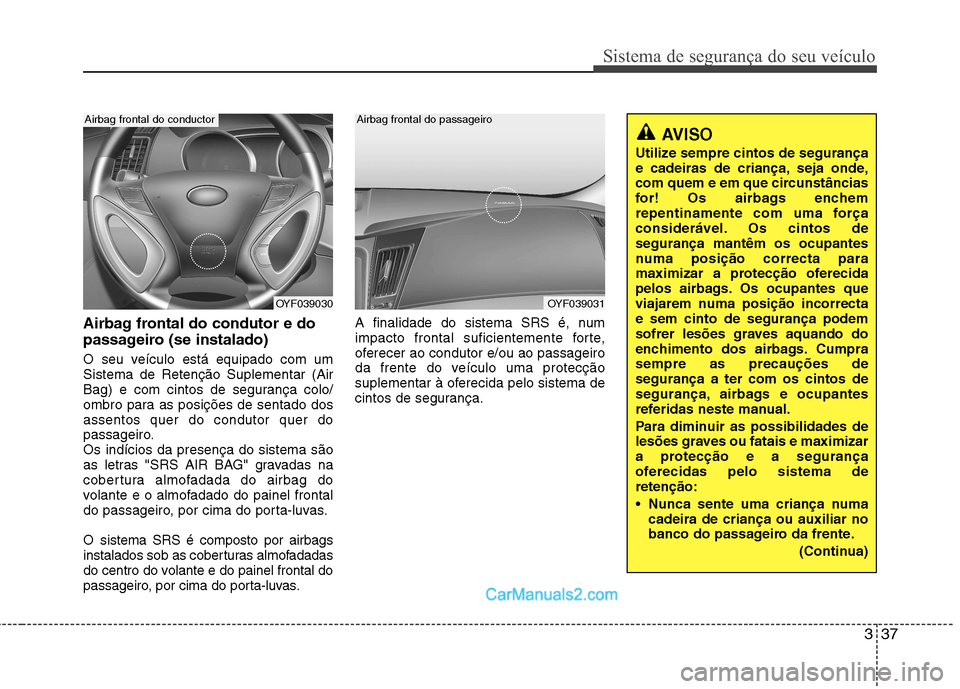

337
Sistema de segurança do seu veículo
Airbag frontal do condutor e do
passageiro (se instalado)
O seu veículo está equipado com um Sistema de Retenção Suplementar (Air
Bag) e com cintos de segurança colo/
ombro para as posições de sentado dosassentos quer do condutor quer do
passageiro.Os indícios da presença do sistema são
as letras "SRS AIR BAG" gravadas na
cobertura almofadada do airbag do
volante e o almofadado do painel frontal
do passageiro, por cima do porta-luvas.
O sistema SRS é composto por airbags
instalados sob as coberturas almofadadas
do centro do volante e do painel frontal do
passageiro, por cima do porta-luvas.A finalidade do sistema SRS é, num
impacto frontal suficientemente forte,
oferecer ao condutor e/ou ao passageiro
da frente do veículo uma protecção
suplementar à oferecida pelo sistema de
cintos de segurança.
AVISO
Utilize sempre cintos de segurança
e cadeiras de criança, seja onde,
com quem e em que circunstâncias
for! Os airbags enchem
repentinamente com uma força
considerável. Os cintos desegurança mantêm os ocupantes
numa posição correcta para
maximizar a protecção oferecida
pelos airbags. Os ocupantes que
viajarem numa posição incorrectae sem cinto de segurança podem
sofrer lesões graves aquando do
enchimento dos airbags. Cumprasempre as precauções desegurança a ter com os cintos de
segurança, airbags e ocupantes
referidas neste manual.
Para diminuir as possibilidades de
lesões graves ou fatais e maximizar
a protecção e a segurança
oferecidas pelo sistema deretenção:
Nunca sente uma criança numa cadeira de criança ou auxiliar no
banco do passageiro da frente.
(Continua)
OYF039030
Airbag frontal do conductor
OYF039031
Airbag frontal do passageiro

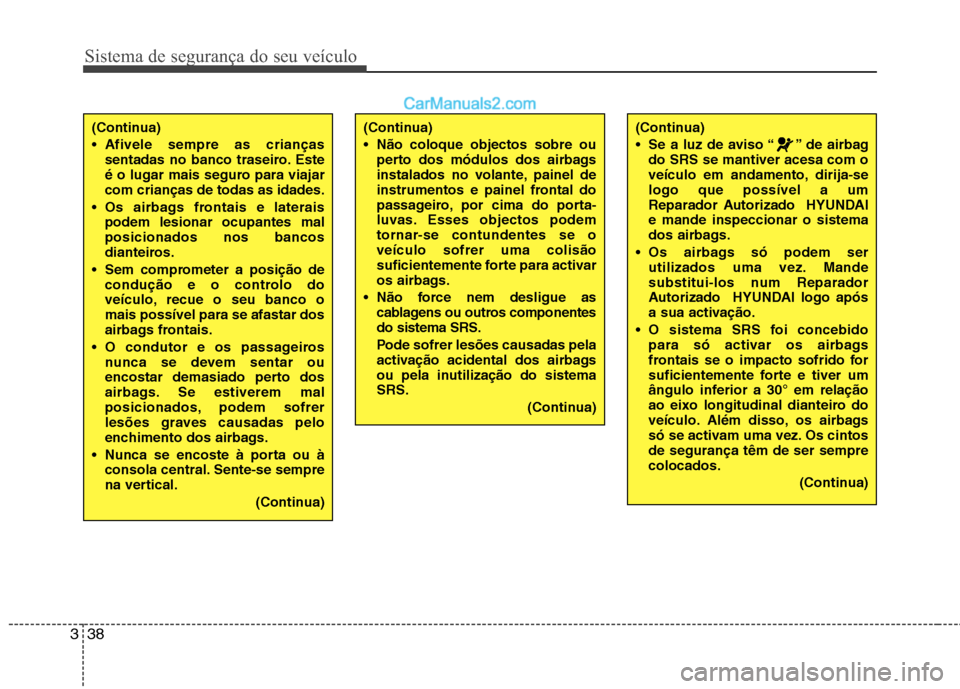

Sistema de segurança do seu veículo
38
3
(Continua)
Afivele sempre as crianças
sentadas no banco traseiro. Este
é o lugar mais seguro para viajarcom crianças de todas as idades.
Os airbags frontais e laterais podem lesionar ocupantes malposicionados nos bancos
dianteiros.
Sem comprometer a posição de condução e o controlo do
veículo, recue o seu banco omais possível para se afastar dos
airbags frontais.
O condutor e os passageiros nunca se devem sentar ou
encostar demasiado perto dos
airbags. Se estiverem mal
posicionados, podem sofrer
lesões graves causadas pelo
enchimento dos airbags.
Nunca se encoste à porta ou à consola central. Sente-se sempre
na vertical.
(Continua)(Continua)
Não coloque objectos sobre ouperto dos módulos dos airbags
instalados no volante, painel de
instrumentos e painel frontal do
passageiro, por cima do porta-
luvas. Esses objectos podem
tornar-se contundentes se oveículo sofrer uma colisão
suficientemente forte para activar
os airbags.
Não force nem desligue as cablagens ou outros componentesdo sistema SRS.
Pode sofrer lesões causadas pela
activação acidental dos airbags
ou pela inutilização do sistemaSRS.
(Continua)(Continua)
Se a luz de aviso “ ” de airbagdo SRS se mantiver acesa com o
veículo em andamento, dirija-selogo que possível a um
Reparador Autorizado HYUNDAIe mande inspeccionar o sistema
dos airbags.
Os airbags só podem ser utilizados uma vez. Mande
substitui-los num Reparador
Autorizado HYUNDAI logo após
a sua activação.
O sistema SRS foi concebido para só activar os airbags
frontais se o impacto sofrido for
suficientemente forte e tiver um
ângulo inferior a 30° em relação
ao eixo longitudinal dianteiro do
veículo. Além disso, os airbags
só se activam uma vez. Os cintosde segurança têm de ser semprecolocados.
(Continua)

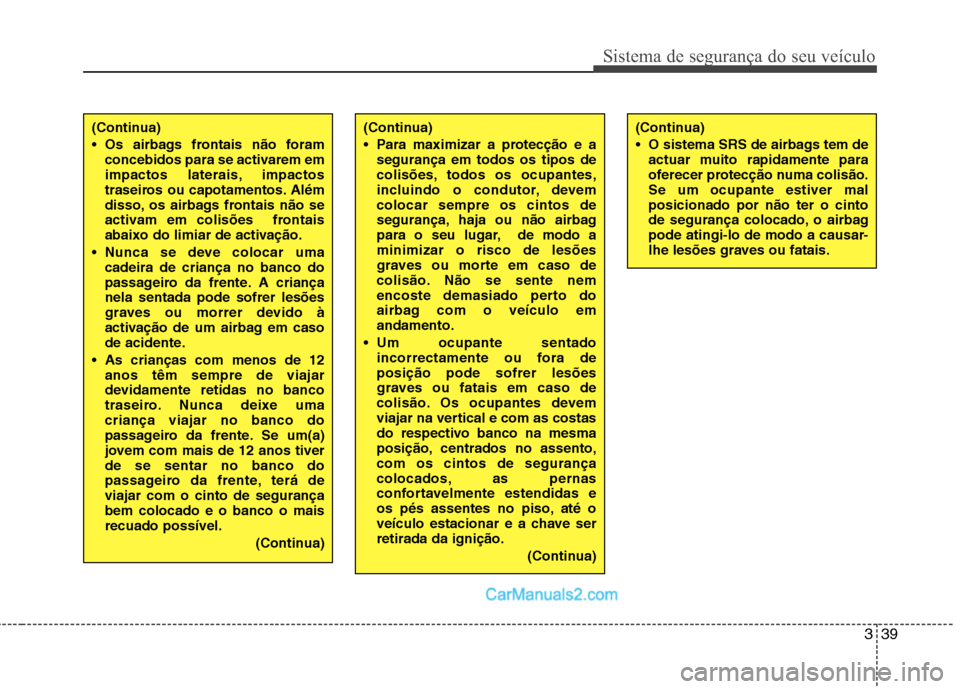

339
Sistema de segurança do seu veículo
(Continua)
Para maximizar a protecção e asegurança em todos os tipos de
colisões, todos os ocupantes,
incluindo o condutor, devemcolocar sempre os cintos de
segurança, haja ou não airbag
para o seu lugar, de modo aminimizar o risco de lesões
graves ou morte em caso de
colisão. Não se sente nem
encoste demasiado perto do
airbag com o veículo emandamento.
Um ocupante sentado incorrectamente ou fora deposição pode sofrer lesões
graves ou fatais em caso de
colisão. Os ocupantes devem
viajar na vertical e com as costas
do respectivo banco na mesma
posição, centrados no assento,com os cintos de segurança
colocados, as pernas
confortavelmente estendidas e
os pés assentes no piso, até o
veículo estacionar e a chave serretirada da ignição.
(Continua)(Continua)
Os airbags frontais não foramconcebidos para se activarem em
impactos laterais, impactos
traseiros ou capotamentos. Além
disso, os airbags frontais não se
activam em colisões frontais
abaixo do limiar de activação.
Nunca se deve colocar uma cadeira de criança no banco do
passageiro da frente. A criançanela sentada pode sofrer lesões
graves ou morrer devido à
activação de um airbag em caso
de acidente.
As crianças com menos de 12 anos têm sempre de viajar
devidamente retidas no banco
traseiro. Nunca deixe umacriança viajar no banco do
passageiro da frente. Se um(a)
jovem com mais de 12 anos tiverde se sentar no banco do
passageiro da frente, terá deviajar com o cinto de segurançabem colocado e o banco o maisrecuado possível.
(Continua)(Continua)
O sistema SRS de airbags tem deactuar muito rapidamente para
oferecer protecção numa colisão.Se um ocupante estiver malposicionado por não ter o cinto
de segurança colocado, o airbag
pode atingi-lo de modo a causar-
lhe lesões graves ou fatais.

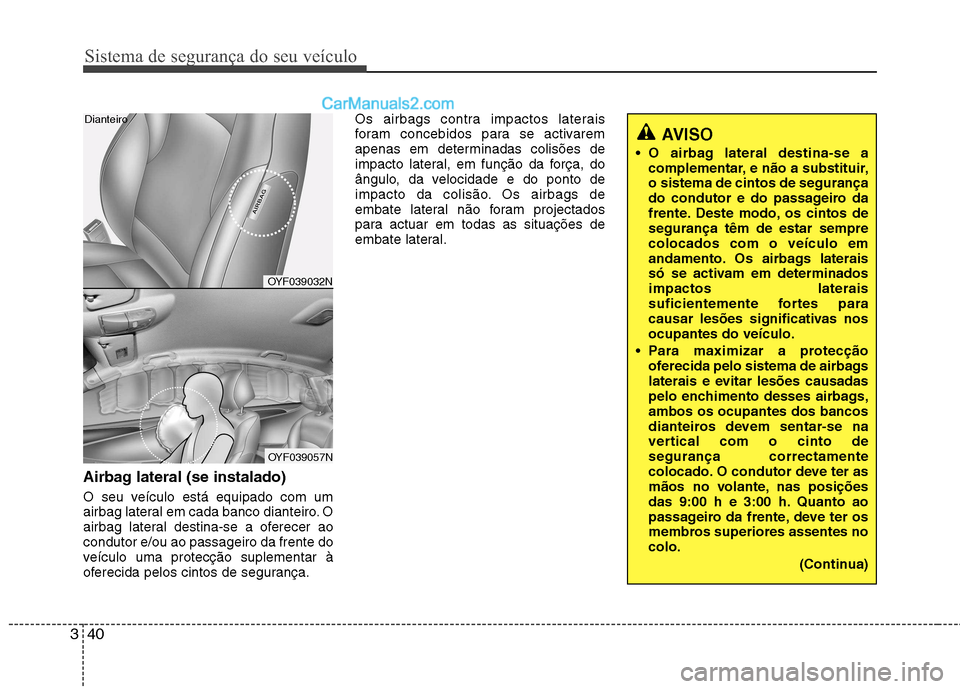

Sistema de segurança do seu veículo
40
3
Airbag lateral (se instalado)
O seu veículo está equipado com um
airbag lateral em cada banco dianteiro. O
airbag lateral destina-se a oferecer aocondutor e/ou ao passageiro da frente do
veículo uma protecção suplementar à
oferecida pelos cintos de segurança. Os airbags contra impactos laterais
foram concebidos para se activarem
apenas em determinadas colisões de
impacto lateral, em função da força, do
ângulo, da velocidade e do ponto de
impacto da colisão. Os airbags de
embate lateral não foram projectados
para actuar em todas as situações de
embate lateral.
AVISO
O airbag lateral destina-se a complementar, e não a substituir, o sistema de cintos de segurança
do condutor e do passageiro da
frente. Deste modo, os cintos desegurança têm de estar semprecolocados com o veículo em
andamento. Os airbags laterais
só se activam em determinadosimpactos laterais
suficientemente fortes para
causar lesões significativas nosocupantes do veículo.
Para maximizar a protecção oferecida pelo sistema de airbags
laterais e evitar lesões causadas
pelo enchimento desses airbags,ambos os ocupantes dos bancos
dianteiros devem sentar-se na
vertical com o cinto desegurança correctamente
colocado. O condutor deve ter as
mãos no volante, nas posições
das 9:00 h e 3:00 h. Quanto ao
passageiro da frente, deve ter os
membros superiores assentes nocolo.
(Continua)
OYF039032N
OYF039057N
Dianteiro

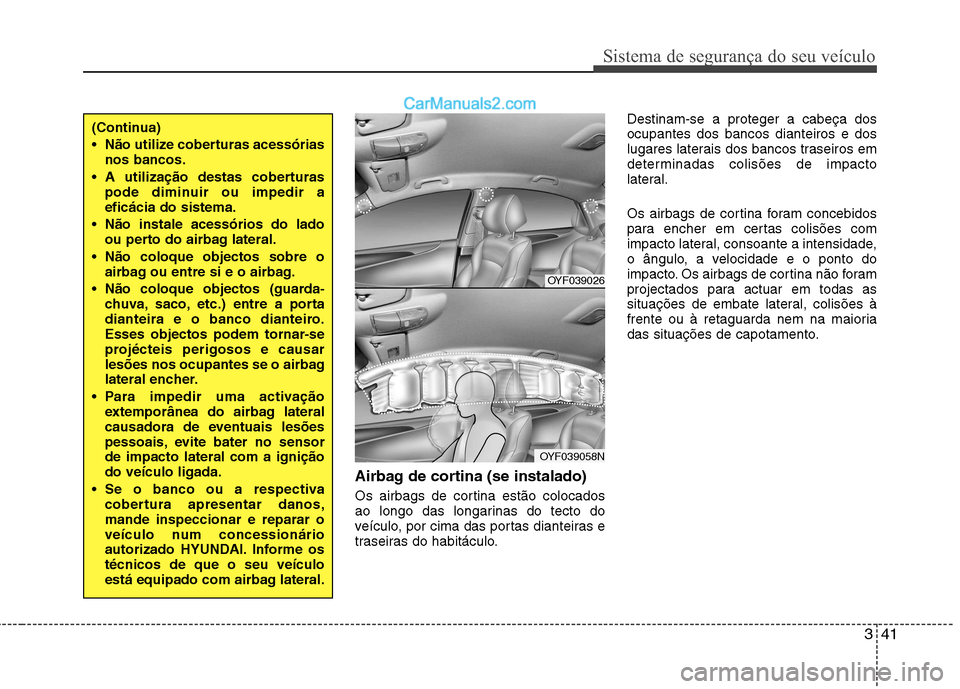

341
Sistema de segurança do seu veículo
Airbag de cortina (se instalado)
Os airbags de cortina estão colocados
ao longo das longarinas do tecto do
veículo, por cima das portas dianteiras e
traseiras do habitáculo.Destinam-se a proteger a cabeça dosocupantes dos bancos dianteiros e dos
lugares laterais dos bancos traseiros em
determinadas colisões de impacto
lateral.
Os airbags de cortina foram concebidos
para encher em certas colisões com
impacto lateral, consoante a intensidade,
o ângulo, a velocidade e o ponto do
impacto. Os airbags de cortina não foram
projectados para actuar em todas as
situações de embate lateral, colisões à
frente ou à retaguarda nem na maioria
das situações de capotamento.
(Continua)
Não utilize coberturas acessórias
nos bancos.
A utilização destas coberturas pode diminuir ou impedir a eficácia do sistema.
Não instale acessórios do lado ou perto do airbag lateral.
Não coloque objectos sobre o airbag ou entre si e o airbag.
Não coloque objectos (guarda- chuva, saco, etc.) entre a porta
dianteira e o banco dianteiro.
Esses objectos podem tornar-se
projécteis perigosos e causar
lesões nos ocupantes se o airbag
lateral encher.
Para impedir uma activação extemporânea do airbag lateral
causadora de eventuais lesões
pessoais, evite bater no sensorde impacto lateral com a igniçãodo veículo ligada.
Se o banco ou a respectiva cobertura apresentar danos,mande inspeccionar e reparar o
veículo num concessionário
autorizado HYUNDAI. Informe ostécnicos de que o seu veículo
está equipado com airbag lateral.
OYF039026
OYF039058N

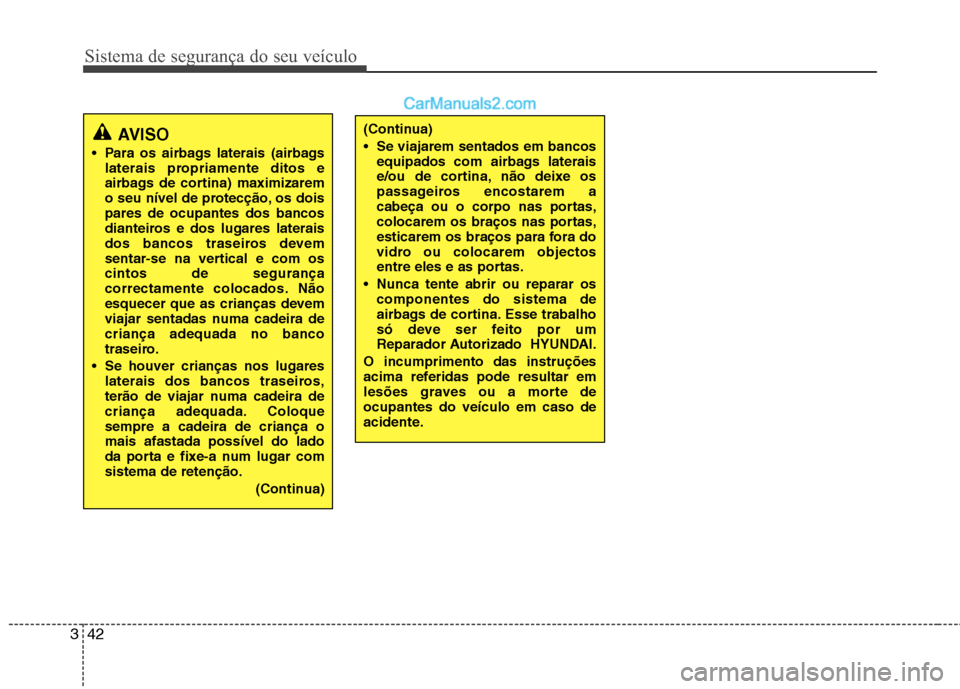

Sistema de segurança do seu veículo
42
3
AVISO
Para os airbags laterais (airbags laterais propriamente ditos e
airbags de cortina) maximizarem
o seu nível de protecção, os doispares de ocupantes dos bancos
dianteiros e dos lugares laterais
dos bancos traseiros devem
sentar-se na vertical e com oscintos de segurança
correctamente colocados. Não
esquecer que as crianças devem
viajar sentadas numa cadeira decriança adequada no banco
traseiro.
Se houver crianças nos lugares laterais dos bancos traseiros,
terão de viajar numa cadeira de
criança adequada. Coloquesempre a cadeira de criança omais afastada possível do lado
da porta e fixe-a num lugar comsistema de retenção.
(Continua)(Continua)
Se viajarem sentados em bancosequipados com airbags laterais
e/ou de cortina, não deixe os
passageiros encostarem a
cabeça ou o corpo nas portas,
colocarem os braços nas portas,
esticarem os braços para fora do
vidro ou colocarem objectos
entre eles e as portas.
Nunca tente abrir ou reparar os componentes do sistema de
airbags de cortina. Esse trabalho
só deve ser feito por um
Reparador Autorizado HYUNDAI.
O incumprimento das instruções
acima referidas pode resultar em
lesões graves ou a morte deocupantes do veículo em caso de
acidente.

343
Sistema de segurança do seu veículo

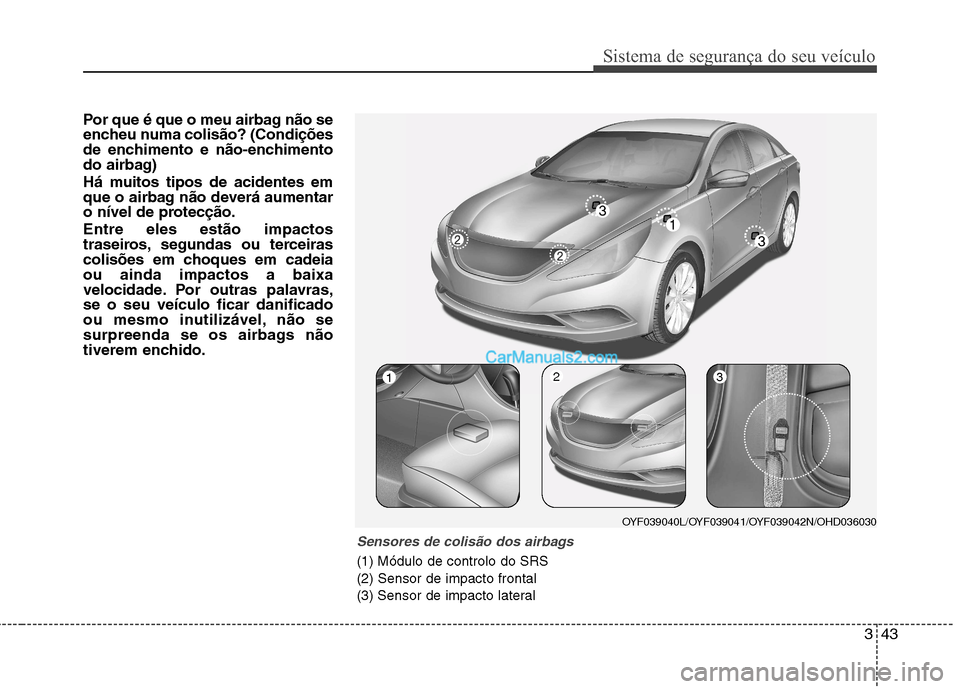

Por que é que o meu airbag não se
encheu numa colisão? (Condições
de enchimento e não-enchimento
do airbag)
Há muitos tipos de acidentes em
que o airbag não deverá aumentar
o nível de protecção. Entre eles estão impactos
traseiros, segundas ou terceiras
colisões em choques em cadeiaou ainda impactos a baixa
velocidade. Por outras palavras,
se o seu veículo ficar danificado
ou mesmo inutilizável, não se
surpreenda se os airbags não
tiverem enchido.
Sensores de colisão dos airbags
(1) Módulo de controlo do SRS (2) Sensor de impacto frontal
(3) Sensor de impacto lateral
OYF039040L/OYF039041/OYF039042N/OHD036030
123

Sistema de segurança do seu veículo
44
3

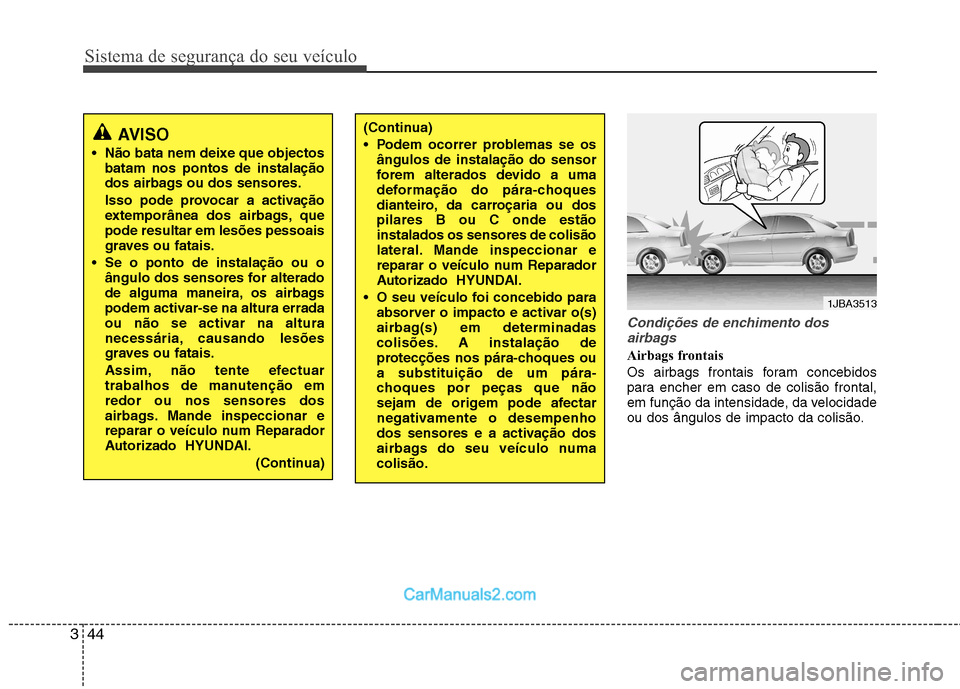

Condições de enchimento dos
airbags
Airbags frontais
Os airbags frontais foram concebidos
para encher em caso de colisão frontal,
em função da intensidade, da velocidade
ou dos ângulos de impacto da colisão.
AVISO
Não bata nem deixe que objectos batam nos pontos de instalação
dos airbags ou dos sensores.
Isso pode provocar a activação
extemporânea dos airbags, quepode resultar em lesões pessoais
graves ou fatais.
Se o ponto de instalação ou o ângulo dos sensores for alterado
de alguma maneira, os airbags
podem activar-se na altura errada
ou não se activar na altura
necessária, causando lesões
graves ou fatais.
Assim, não tente efectuar
trabalhos de manutenção emredor ou nos sensores dos
airbags. Mande inspeccionar e
reparar o veículo num Reparador
Autorizado HYUNDAI.
(Continua)(Continua)
Podem ocorrer problemas se osângulos de instalação do sensor
forem alterados devido a uma
deformação do pára-choques
dianteiro, da carroçaria ou dospilares B ou C onde estãoinstalados os sensores de colisão
lateral. Mande inspeccionar e
reparar o veículo num Reparador
Autorizado HYUNDAI.
O seu veículo foi concebido para absorver o impacto e activar o(s)
airbag(s) em determinadas
colisões. A instalação de
protecções nos pára-choques oua substituição de um pára-
choques por peças que não
sejam de origem pode afectar
negativamente o desempenho
dos sensores e a activação dos
airbags do seu veículo numacolisão.
1JBA3513
