Hyundai Sonata 2005 Manual del propietario (in Spanish)

2
24
CONDUCIENDO SU HYUNDAI

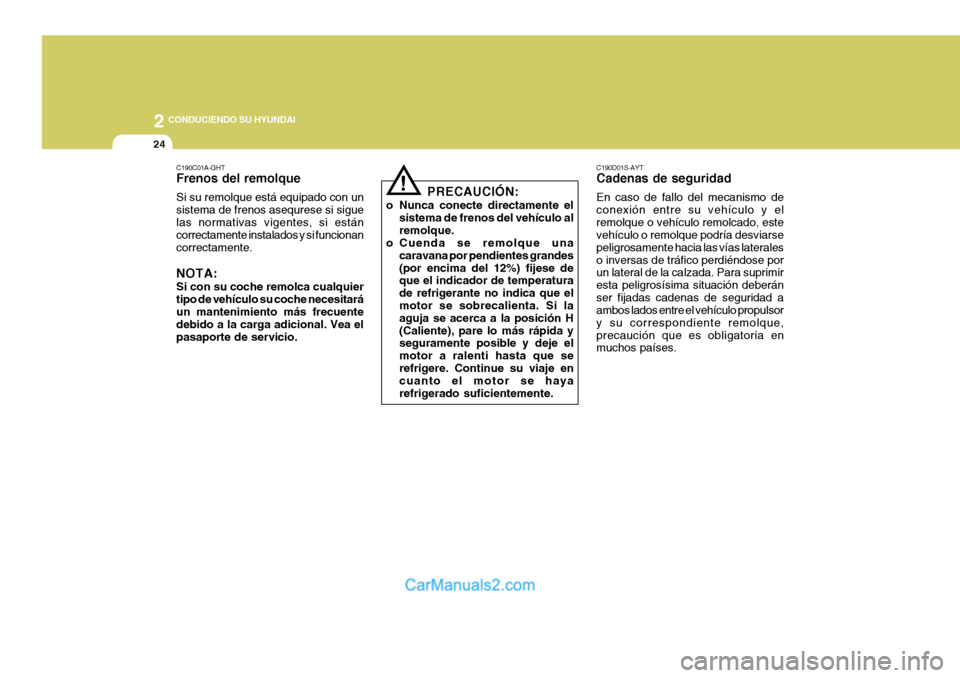

C190C01A-GHT Frenos del remolque Si su remolque está equipado con un sistema de frenos asequrese si siguelas normativas vigentes, si están correctamente instalados y si funcionan correctamente. NOTA: Si con su coche remolca cualquier tipo de vehículo su coche necesitaráun mantenimiento más frecuente debido a la carga adicional. Vea el pasaporte de servicio.
!PRECAUCIÓN:
o Nunca conecte directamente el sistema de frenos del vehículo al remolque.
o Cuenda se remolque una
caravana por pendientes grandes(por encima del 12%) fijese de que el indicador de temperatura de refrigerante no indica que elmotor se sobrecalienta. Si la aguja se acerca a la posición H (Caliente), pare lo más rápida y seguramente posible y deje el motor a ralenti hasta que serefrigere. Continue su viaje en cuanto el motor se haya refrigerado suficientemente. C190D01S-AYT Cadenas de seguridad En caso de fallo del mecanismo de conexión entre su vehículo y elremolque o vehículo remolcado, este vehículo o remolque podría desviarse peligrosamente hacia las vías lateraleso inversas de tráfico perdiéndose por un lateral de la calzada. Para suprimir esta peligrosísima situación deberánser fijadas cadenas de seguridad a ambos lados entre el vehículo propulsor y su correspondiente remolque,precaución que es obligatoria en muchos países.

2
CONDUCIENDO SU HYUNDAI
25
2. El peso bruto del vehículo con
remolque no debe exceder el peso bruto total del vehículo (GVWR) mostrado en la placa de identificación del vehículo (ver pág. 8-2). El peso bruto máximosobre ejes (GAWR) mostrado en la placa de identificación de este (ver pág. 8-2). Es posible que lacarga que remolque no exceda el GVWR pero exceda el GAWR. Cargar incorrectamente elremolque o sobrecargar el maletero puede sobrecargar el eje trasero. Redistribuya la cargay compruebe la carga sobre el eje trasero.

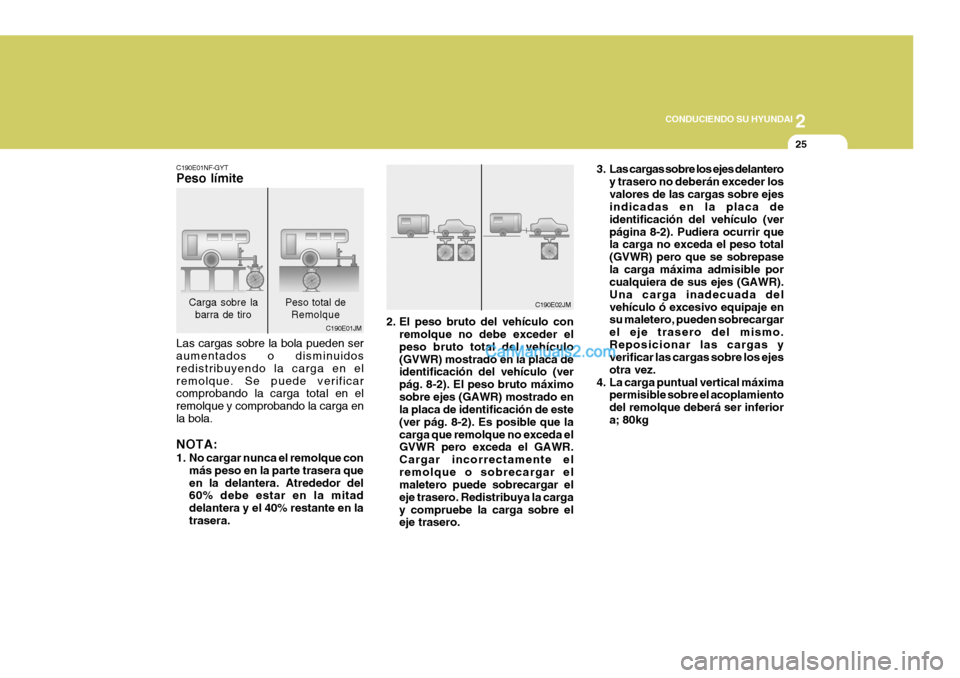

C190E01NF-GYT Peso límite Las cargas sobre la bola pueden ser aumentados o disminuidos redistribuyendo la carga en elremolque. Se puede verificar comprobando la carga total en el remolque y comprobando la carga enla bola. NOTA:
1. No cargar nunca el remolque con
más peso en la parte trasera que en la delantera. Atrededor del 60% debe estar en la mitad delantera y el 40% restante en latrasera. C190E01JM
Carga sobre la
barra de tiro
Peso total deRemolque
3. Las cargas sobre los ejes delantero
y trasero no deberán exceder los valores de las cargas sobre ejes indicadas en la placa de identificación del vehículo (verpágina 8-2). Pudiera ocurrir que la carga no exceda el peso total (GVWR) pero que se sobrepasela carga máxima admisible por cualquiera de sus ejes (GAWR). Una carga inadecuada delvehículo ó excesivo equipaje en su maletero, pueden sobrecargar el eje trasero del mismo.Reposicionar las cargas y verificar las cargas sobre los ejes otra vez.
4. La carga puntual vertical máxima permisible sobre el acoplamientodel remolque deberá ser inferiora; 80kg
C190E02JM

2
26
CONDUCIENDO SU HYUNDAI
!

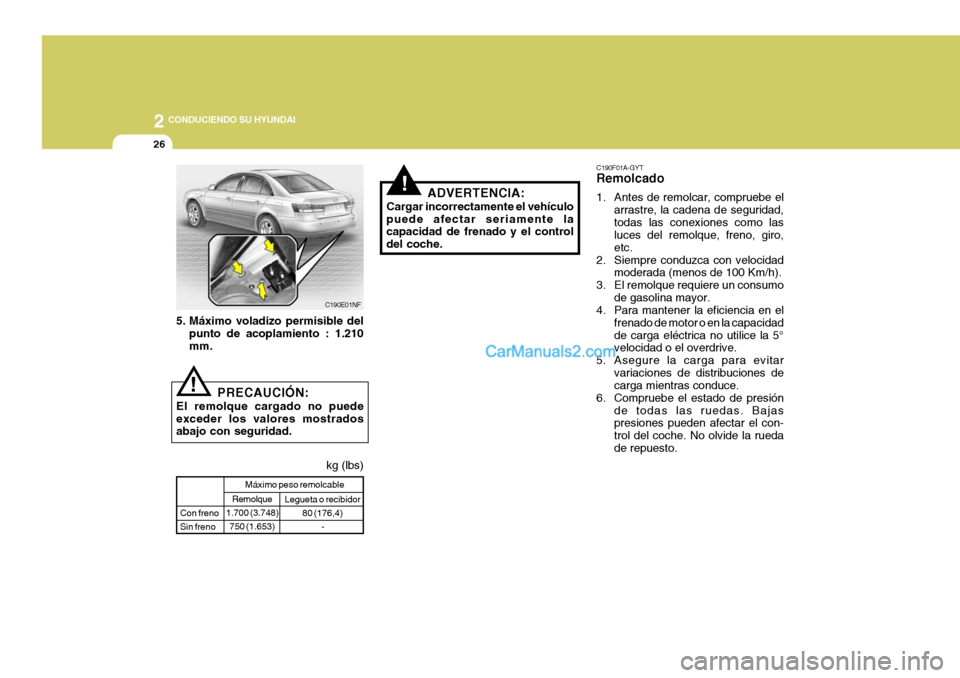

!PRECAUCIÓN:
El remolque cargado no puede exceder los valores mostrados abajo con seguridad. ADVERTENCIA:
Cargar incorrectamente el vehículo puede afectar seriamente la capacidad de frenado y el control del coche.
C190E01NF
kg (lbs)
Legueta o recibidor 80 (176,4) -
Con freno Sin freno Máximo peso remolcable
Remolque
1.700 (3.748) 750 (1.653) C190F01A-GYT Remolcado
1. Antes de remolcar, compruebe el
arrastre, la cadena de seguridad, todas las conexiones como las luces del remolque, freno, giro, etc.
2. Siempre conduzca con velocidad moderada (menos de 100 Km/h).
3. El remolque requiere un consumo de gasolina mayor.
4. Para mantener la eficiencia en el
frenado de motor o en la capacidadde carga eléctrica no utilice la 5° velocidad o el overdrive.
5. Asegure la carga para evitar variaciones de distribuciones decarga mientras conduce.
6. Compruebe el estado de presión de todas las ruedas. Bajaspresiones pueden afectar el con- trol del coche. No olvide la ruedade repuesto.
5. Máximo voladizo permisible del
punto de acoplamiento : 1.210 mm.

2
CONDUCIENDO SU HYUNDAI
27

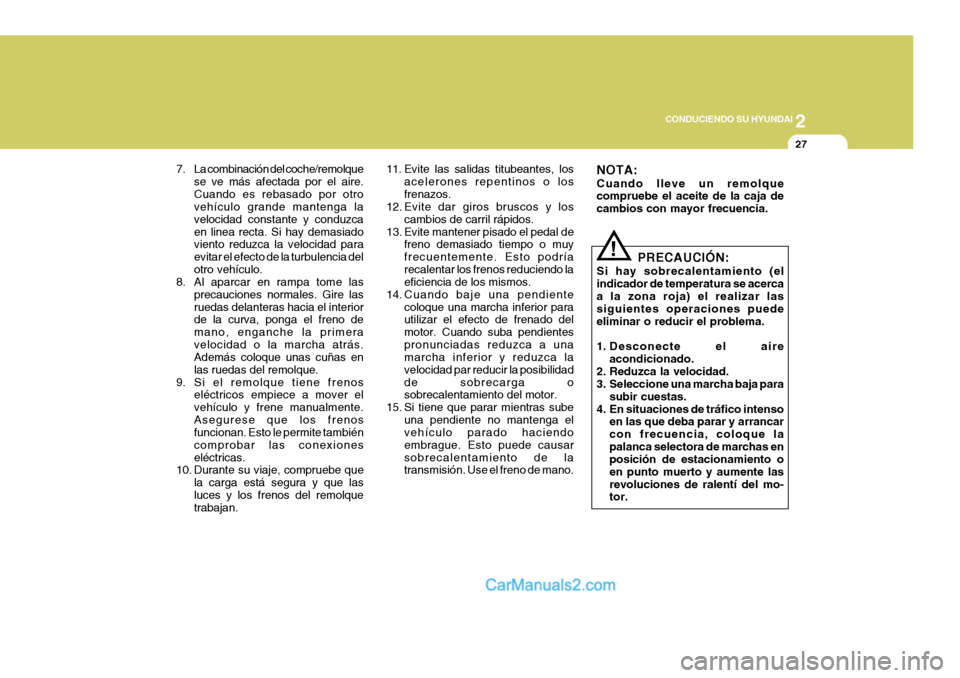

11. Evite las salidas titubeantes, los acelerones repentinos o los frenazos.
12. Evite dar giros bruscos y los
cambios de carril rápidos.
13. Evite mantener pisado el pedal de freno demasiado tiempo o muyfrecuentemente. Esto podríarecalentar los frenos reduciendo la eficiencia de los mismos.
14. Cuando baje una pendiente coloque una marcha inferior parautilizar el efecto de frenado del motor. Cuando suba pendientespronunciadas reduzca a una marcha inferior y reduzca la velocidad par reducir la posibilidadde sobrecarga o sobrecalentamiento del motor.
15. Si tiene que parar mientras sube una pendiente no mantenga elvehículo parado haciendo embrague. Esto puede causarsobrecalentamiento de la transmisión. Use el freno de mano.
7. La combinación del coche/remolque
se ve más afectada por el aire. Cuando es rebasado por otro vehículo grande mantenga la velocidad constante y conduzcaen linea recta. Si hay demasiado viento reduzca la velocidad para evitar el efecto de la turbulencia delotro vehículo.
8. Al aparcar en rampa tome las
precauciones normales. Gire lasruedas delanteras hacia el interior de la curva, ponga el freno de mano, enganche la primeravelocidad o la marcha atrás. Además coloque unas cuñas en las ruedas del remolque.
9. Si el remolque tiene frenos eléctricos empiece a mover elvehículo y frene manualmente.Asegurese que los frenos funcionan. Esto le permite también comprobar las conexioneseléctricas.
10. Durante su viaje, compruebe que
la carga está segura y que lasluces y los frenos del remolque trabajan. PRECAUCIÓN:
Si hay sobrecalentamiento (el indicador de temperatura se acercaa la zona roja) el realizar las siguientes operaciones puede eliminar o reducir el problema.
1. Desconecte el aire acondicionado.
2. Reduzca la velocidad.
3. Seleccione una marcha baja para
subir cuestas.
4. En situaciones de tráfico intenso en las que deba parar y arrancar con frecuencia, coloque lapalanca selectora de marchas en posición de estacionamiento o en punto muerto y aumente lasrevoluciones de ralentí del mo- tor.
!
NOTA: Cuando lleve un remolque compruebe el aceite de la caja de cambios con mayor frecuencia.

3

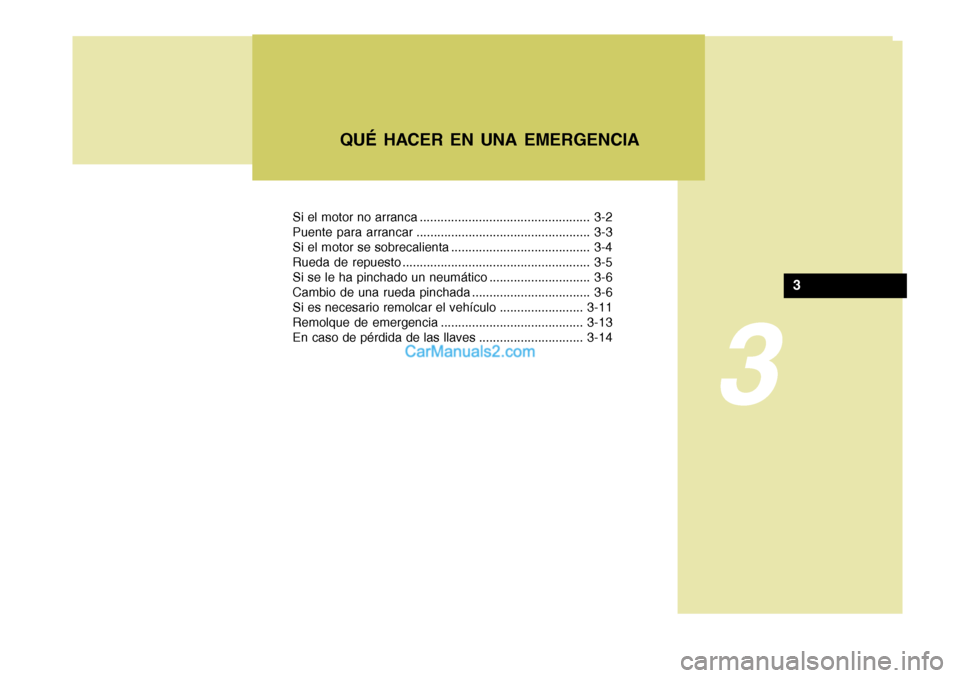

Si el motor no arranca ................................................. 3-2
Puente para arrancar .................................................. 3-3
Si el motor se sobrecalienta ........................................ 3-4
Rueda de repuesto ...................................................... 3-5
Si se le ha pinchado un neumático ............................. 3-6
Cambio de una rueda pinchada .................................. 3-6
Si es necesario remolcar el vehículo ........................3-11
Remolque de emergencia ......................................... 3-13
En caso de pérdida de las llaves .............................. 3-14
QUÉ HACER EN UNA EMERGENCIA
3

3QUÉ HACER EN UNA EMERGENCIA
2
!

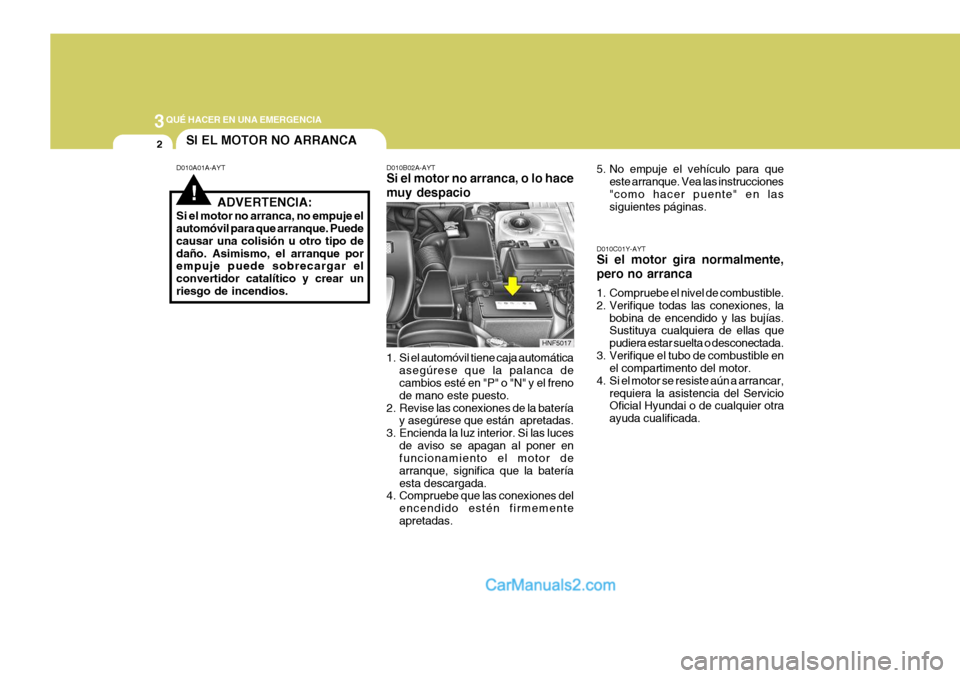

SI EL MOTOR NO ARRANCA
D010A01A-AYT D010B02A-AYT
Si el motor no arranca, o lo hace muy despacio
1. Si el automóvil tiene caja automática asegúrese que la palanca de cambios esté en "P" o "N" y el freno de mano este puesto.
2. Revise las conexiones de la batería y asegúrese que están apretadas.
3. Encienda la luz interior. Si las luces de aviso se apagan al poner en funcionamiento el motor de arranque, significa que la bateríaesta descargada.
4. Compruebe que las conexiones del
encendido estén firmementeapretadas.
ADVERTENCIA:
Si el motor no arranca, no empuje el automóvil para que arranque. Puede causar una colisión u otro tipo dedaño. Asimismo, el arranque por empuje puede sobrecargar el convertidor catalítico y crear unriesgo de incendios.
HNF50175. No empuje el vehículo para que
este arranque. Vea las instrucciones"como hacer puente" en las siguientes páginas.
D010C01Y-AYT Si el motor gira normalmente, pero no arranca
1. Compruebe el nivel de combustible.
2. Verifique todas las conexiones, la bobina de encendido y las bujías. Sustituya cualquiera de ellas que pudiera estar suelta o desconectada.
3. Verifique el tubo de combustible en el compartimento del motor.
4. Si el motor se resiste aún a arrancar, requiera la asistencia del Servicio Oficial Hyundai o de cualquier otra ayuda cualificada.

3
QUÉ HACER EN UNA EMERGENCIA
3
!

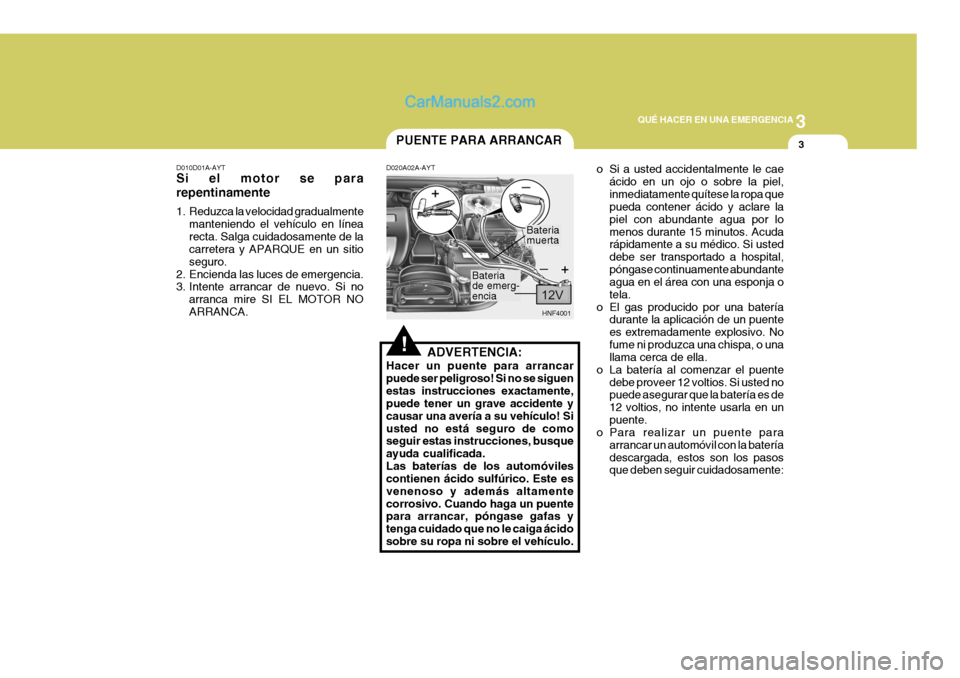

PUENTE PARA ARRANCAR
D020A02A-AYT
ADVERTENCIA:
Hacer un puente para arrancar puede ser peligroso! Si no se siguenestas instrucciones exactamente, puede tener un grave accidente y causar una avería a su vehículo! Siusted no está seguro de como seguir estas instrucciones, busque ayuda cualificada.Las baterías de los automóviles contienen ácido sulfúrico. Este es venenoso y además altamentecorrosivo. Cuando haga un puente para arrancar, póngase gafas y tenga cuidado que no le caiga ácidosobre su ropa ni sobre el vehículo. o Si a usted accidentalmente le cae
ácido en un ojo o sobre la piel,inmediatamente quítese la ropa que pueda contener ácido y aclare la piel con abundante agua por lomenos durante 15 minutos. Acuda rápidamente a su médico. Si usted debe ser transportado a hospital,póngase continuamente abundante agua en el área con una esponja o tela.
o El gas producido por una batería durante la aplicación de un puentees extremadamente explosivo. Nofume ni produzca una chispa, o una llama cerca de ella.
o La batería al comenzar el puente debe proveer 12 voltios. Si usted nopuede asegurar que la batería es de 12 voltios, no intente usarla en unpuente.
o Para realizar un puente para
arrancar un automóvil con la bateríadescargada, estos son los pasos que deben seguir cuidadosamente:
HNF4001
Bateria muerta
Bateriade emerg-encia
D010D01A-AYT Si el motor se para repentinamente
1. Reduzca la velocidad gradualmente
manteniendo el vehículo en línea recta. Salga cuidadosamente de la carretera y APARQUE en un sitio seguro.
2. Encienda las luces de emergencia.
3. Intente arrancar de nuevo. Si no arranca mire SI EL MOTOR NO ARRANCA.

3QUÉ HACER EN UNA EMERGENCIA
4

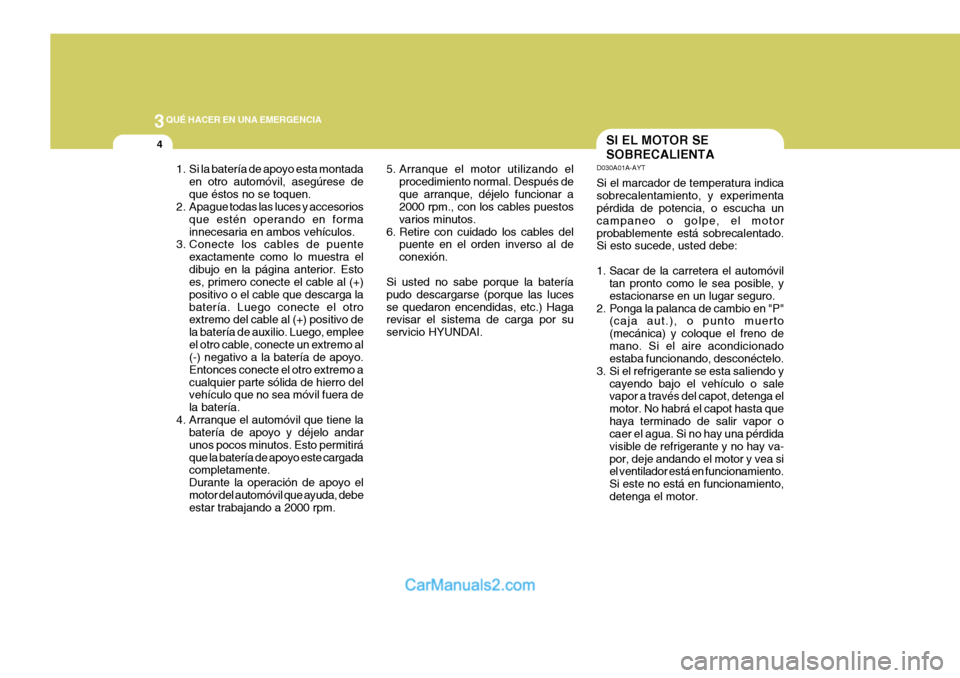

1. Si la batería de apoyo esta montadaen otro automóvil, asegúrese de que éstos no se toquen.
2. Apague todas las luces y accesorios
que estén operando en formainnecesaria en ambos vehículos.
3. Conecte los cables de puente
exactamente como lo muestra eldibujo en la página anterior. Esto es, primero conecte el cable al (+) positivo o el cable que descarga labatería. Luego conecte el otro extremo del cable al (+) positivo de la batería de auxilio. Luego, empleeel otro cable, conecte un extremo al (-) negativo a la batería de apoyo. Entonces conecte el otro extremo acualquier parte sólida de hierro del vehículo que no sea móvil fuera de la batería.
4. Arranque el automóvil que tiene la batería de apoyo y déjelo andarunos pocos minutos. Esto permitiráque la batería de apoyo este cargada completamente. Durante la operación de apoyo elmotor del automóvil que ayuda, debe estar trabajando a 2000 rpm. 5. Arranque el motor utilizando el
procedimiento normal. Después de que arranque, déjelo funcionar a 2000 rpm., con los cables puestos varios minutos.
6. Retire con cuidado los cables del puente en el orden inverso al deconexión.
Si usted no sabe porque la bateríapudo descargarse (porque las lucesse quedaron encendidas, etc.) Haga revisar el sistema de carga por su servicio HYUNDAI.
D030A01A-AYT Si el marcador de temperatura indica sobrecalentamiento, y experimenta pérdida de potencia, o escucha un campaneo o golpe, el motorprobablemente está sobrecalentado. Si esto sucede, usted debe:
1. Sacar de la carretera el automóvil tan pronto como le sea posible, y estacionarse en un lugar seguro.
2. Ponga la palanca de cambio en "P" (caja aut.), o punto muerto(mecánica) y coloque el freno demano. Si el aire acondicionado estaba funcionando, desconéctelo.
3. Si el refrigerante se esta saliendo y cayendo bajo el vehículo o salevapor a través del capot, detenga el motor. No habrá el capot hasta quehaya terminado de salir vapor o caer el agua. Si no hay una pérdida visible de refrigerante y no hay va-por, deje andando el motor y vea si el ventilador está en funcionamiento. Si este no está en funcionamiento,detenga el motor.
SI EL MOTOR SE SOBRECALIENTA

3
QUÉ HACER EN UNA EMERGENCIA
5
!
!
!

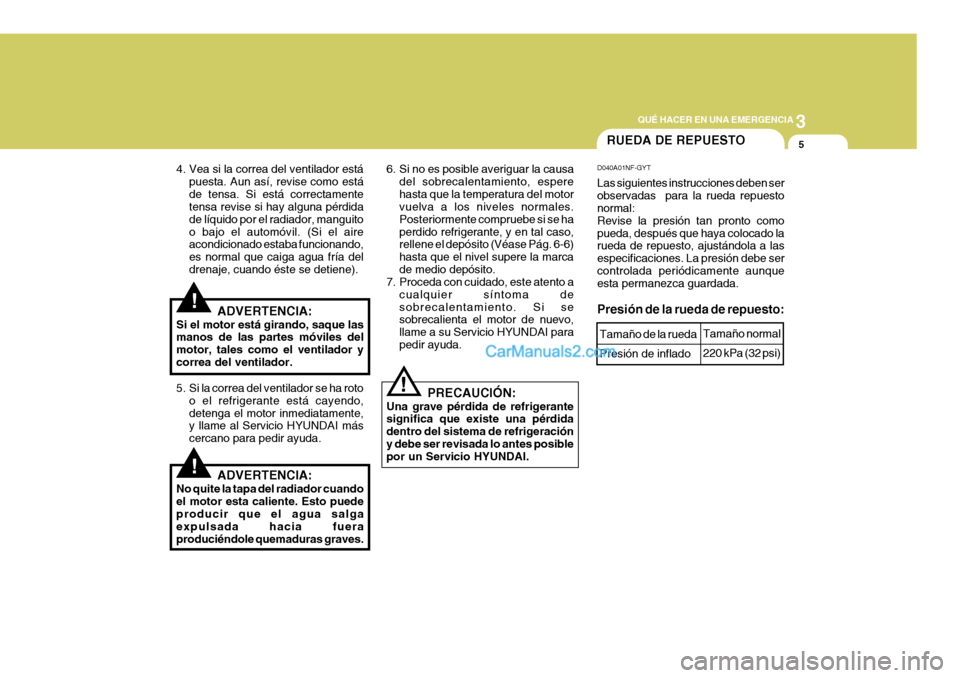

4. Vea si la correa del ventilador está
puesta. Aun así, revise como está de tensa. Si está correctamente tensa revise si hay alguna pérdida de líquido por el radiador, manguitoo bajo el automóvil. (Si el aire acondicionado estaba funcionando, es normal que caiga agua fría deldrenaje, cuando éste se detiene).
ADVERTENCIA:
No quite la tapa del radiador cuandoel motor esta caliente. Esto puede producir que el agua salga expulsada hacia fueraproduciéndole quemaduras graves. ADVERTENCIA:
Si el motor está girando, saque las manos de las partes móviles del motor, tales como el ventilador ycorrea del ventilador.
5. Si la correa del ventilador se ha roto o el refrigerante está cayendo, detenga el motor inmediatamente, y llame al Servicio HYUNDAI más cercano para pedir ayuda. 6. Si no es posible averiguar la causa
del sobrecalentamiento, esperehasta que la temperatura del motor vuelva a los niveles normales. Posteriormente compruebe si se haperdido refrigerante, y en tal caso, rellene el depósito (Véase Pág. 6-6) hasta que el nivel supere la marcade medio depósito.
7. Proceda con cuidado, este atento a
cualquier síntoma desobrecalentamiento. Si se sobrecalienta el motor de nuevo, llame a su Servicio HYUNDAI parapedir ayuda.
PRECAUCIÓN:
Una grave pérdida de refrigerante significa que existe una pérdida dentro del sistema de refrigeracióny debe ser revisada lo antes posible por un Servicio HYUNDAI.
RUEDA DE REPUESTO
D040A01NF-GYT Las siguientes instrucciones deben ser observadas para la rueda repuesto normal: Revise la presión tan pronto comopueda, después que haya colocado la rueda de repuesto, ajustándola a las especificaciones. La presión debe sercontrolada periódicamente aunque esta permanezca guardada. Presión de la rueda de repuesto: Tamaño de la rueda Presión de inflado
Tamaño normal 220 kPa (32 psi)

3QUÉ HACER EN UNA EMERGENCIA

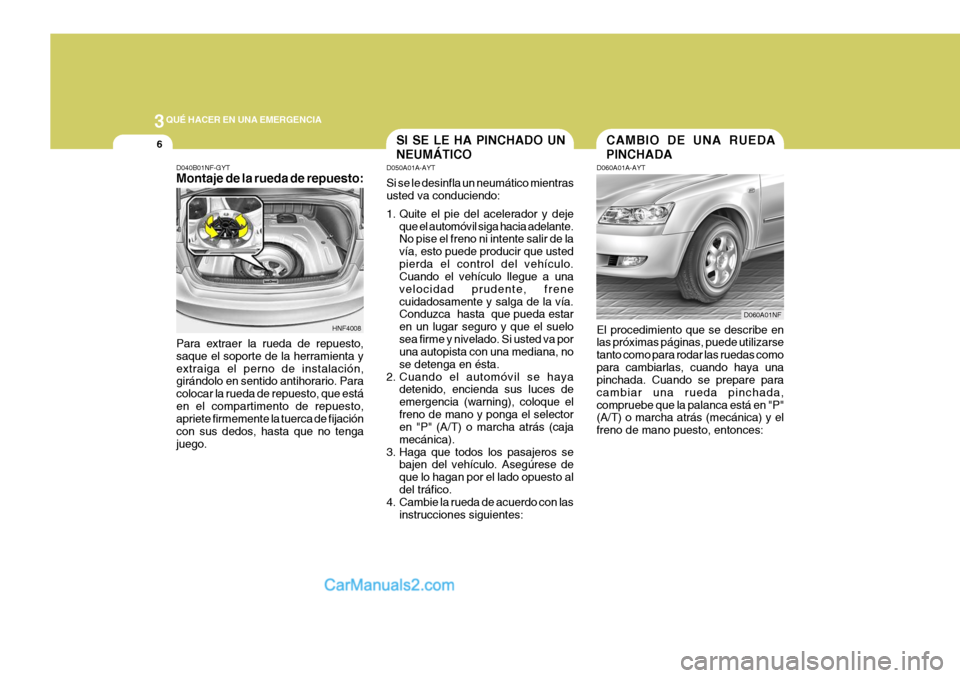

6SI SE LE HA PINCHADO UN NEUMÁTICO
D050A01A-AYT Si se le desinfla un neumático mientras usted va conduciendo:
1. Quite el pie del acelerador y deje
que el automóvil siga hacia adelante. No pise el freno ni intente salir de la vía, esto puede producir que ustedpierda el control del vehículo. Cuando el vehículo llegue a una velocidad prudente, frenecuidadosamente y salga de la vía. Conduzca hasta que pueda estar en un lugar seguro y que el suelosea firme y nivelado. Si usted va por una autopista con una mediana, no se detenga en ésta.
2. Cuando el automóvil se haya detenido, encienda sus luces deemergencia (warning), coloque elfreno de mano y ponga el selector en "P" (A/T) o marcha atrás (caja mecánica).
3. Haga que todos los pasajeros se bajen del vehículo. Asegúrese deque lo hagan por el lado opuesto aldel tráfico.
4. Cambie la rueda de acuerdo con las
instrucciones siguientes:CAMBIO DE UNA RUEDA PINCHADA
D060A01A-AYT El procedimiento que se describe en las próximas páginas, puede utilizarse tanto como para rodar las ruedas comopara cambiarlas, cuando haya una pinchada. Cuando se prepare para cambiar una rueda pinchada,compruebe que la palanca está en "P" (A/T) o marcha atrás (mecánica) y el freno de mano puesto, entonces: D060A01NF
D040B01NF-GYT Montaje de la rueda de repuesto: Para extraer la rueda de repuesto, saque el soporte de la herramienta yextraiga el perno de instalación, girándolo en sentido antihorario. Para colocar la rueda de repuesto, que estáen el compartimento de repuesto, apriete firmemente la tuerca de fijación con sus dedos, hasta que no tengajuego.
HNF4008
