Hyundai Sonata 2006 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
108

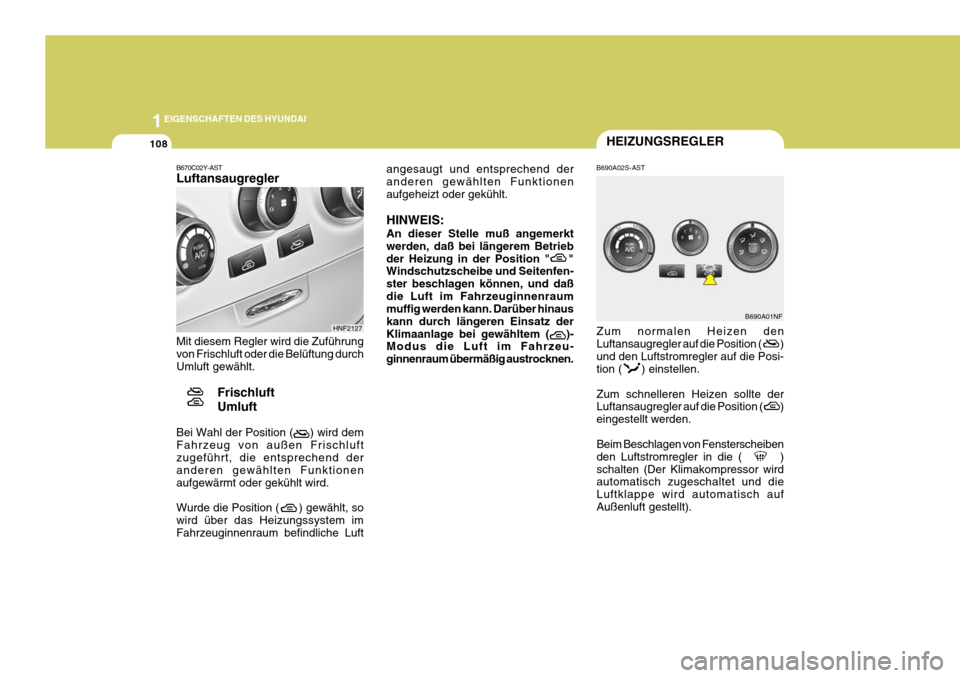

B670C02Y-AST Luftansaugregler Mit diesem Regler wird die Zuführung von Frischluft oder die Belüftung durch Umluft gewählt.
Frischluft Umluft
Bei Wahl der Position ( ) wird dem Fahrzeug von außen Frischluftzugeführt, die entsprechend der anderen gewählten Funktionen aufgewärmt oder gekühlt wird. Wurde die Position ( ) gewählt, so wird über das Heizungssystem imFahrzeuginnenraum befindliche Luft angesaugt und entsprechend deranderen gewählten Funktionenaufgeheizt oder gekühlt. HINWEIS: An dieser Stelle muß angemerkt werden, daß bei längerem Betriebder Heizung in der Position " " Windschutzscheibe und Seitenfen- ster beschlagen können, und daßdie Luft im Fahrzeuginnenraum muffig werden kann. Darüber hinaus kann durch längeren Einsatz derKlimaanlage bei gewähltem ( )- Modus die Luft im Fahrzeu- ginnenraum übermäßig austrocknen.
HNF2127
HEIZUNGSREGLER
B690A02S-AST
Zum normalen Heizen den Luftansaugregler auf die Position ( )und den Luftstromregler auf die Posi- tion ( ) einstellen. Zum schnelleren Heizen sollte der Luftansaugregler auf die Position ( ) eingestellt werden. Beim Beschlagen von Fensterscheiben den Luftstromregler in die ( )schalten (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch aufAußenluft gestellt).
B690A01NF

1
EIGENSCHAFTEN DES HYUNDAI
109BELÜFTUNG

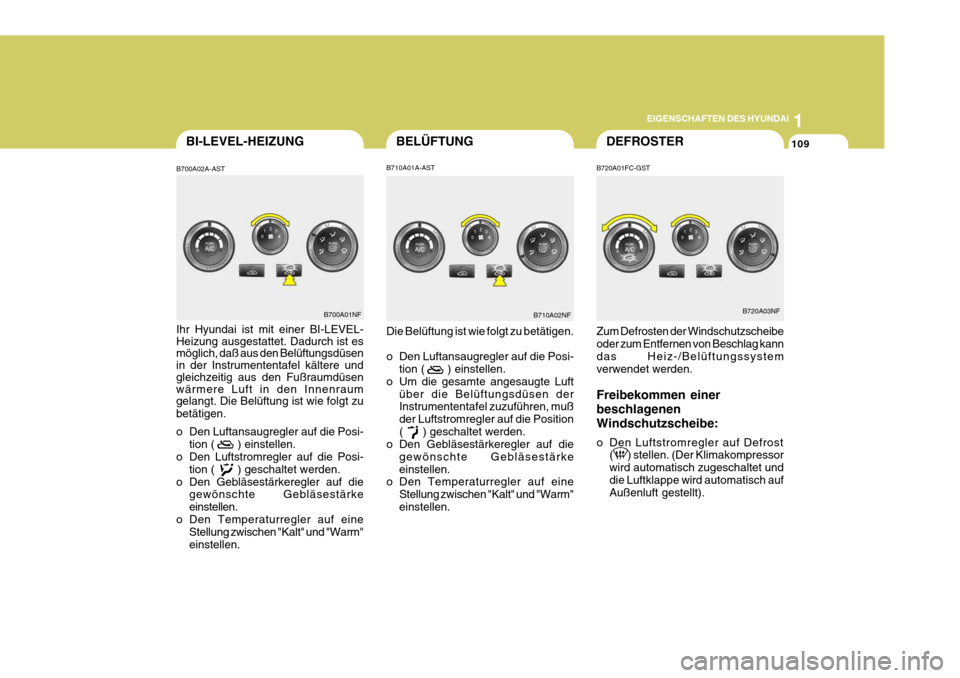

B700A02A-AST BI-LEVEL-HEIZUNGB710A01A-AST
B700A01NF
Ihr Hyundai ist mit einer BI-LEVEL- Heizung ausgestattet. Dadurch ist es möglich, daß aus den Belüftungsdüsen in der Instrumententafel kältere und gleichzeitig aus den Fußraumdüsen wärmere Luft in den Innenraum gelangt. Die Belüftung ist wie folgt zu betätigen.
o Den Luftansaugregler auf die Posi- tion ( ) einstellen.
o Den Luftstromregler auf die Posi-
tion ( ) geschaltet werden.
o Den Gebläsestärkeregler auf die gewönschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und "Warm"einstellen.
DEFROSTER
B720A01FC-GST Zum Defrosten der Windschutzscheibe oder zum Entfernen von Beschlag kanndas Heiz-/Belüftungssystem verwendet werden. Freibekommen einer beschlagenenWindschutzscheibe:
o Den Luftstromregler auf Defrost ( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet unddie Luftklappe wird automatisch auf Außenluft gestellt). B720A03NF
Die Belüftung ist wie folgt zu betätigen.
o Den Luftansaugregler auf die Posi-
tion ( ) einstellen.
o Um die gesamte angesaugte Luft über die Belüftungsdüsen der Instrumententafel zuzuführen, muß der Luftstromregler auf die Position( ) geschaltet werden.
o Den Gebläsestärkeregler auf die
gewönschte Gebläsestärkeeinstellen.
o Den Temperaturregler auf eine
Stellung zwischen "Kalt" und "Warm"einstellen. B710A02NF

1EIGENSCHAFTEN DES HYUNDAI
110
B730A01L-GST Hinweise zum Betrieb
o Den Luftansaugregler
zwischen-
zeitlich in die Position ( ) schalten, damit kein Staub oder gesundheitsschädliche Abgase über das Belüftungssystem in dasFahrzeug gelangen. Um eine weitere Frischluftversorgung zu gewährleisten, muß derLuftansaugregler bei normalen Außenbedingungen wieder auf ( ) gestellt werden. Auf dieseWeise wird die Aufmerksamkeit des Fahrers sowie der Fahrkomfort erhöht.
o Die für das Heiz-/Kühlsystem erforderliche Luft wird über dieLuftschlitze direkt vor derWindschutzscheibe angesaugt. Es muß darauf geachtet werden, daß diese Luftschlitze nicht durch Blätter,Schnee, Eis oder andere Dinge verdeckt werden.o Den Temperaturregler auf die
gewünschte Position stellen.
o Den Gebläseregler auf eine beliebige Position zwischen 1 und 4 stellen. o Den Gebläseregler auf Position 3
oder 4 stellen.
HINWEIS: Wenn die Klimaanlage ständig in der Position Boden/Defrost ( ) oder Defrost ( ) betrieben wird,kann dies durch den Temperaturunterschied zu einem Beschlagen der Windschutzs-cheiben-Außenseite führen. Zu diesem Zeitpunkt den Luftstromhebel auf Gesichtshöhe( ) und die Lüftergeschwindigkeit auf Niedrig stellen.
B720A02NF
Freibekommen einer zugefrorenen oder außen beschlagenen Windschutzscheibe:
o Den Luftstromregler auf Defrost ( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch auf Außenluft gestellt).
o Den Temperaturregler auf Warm stellen.

1
EIGENSCHAFTEN DES HYUNDAI

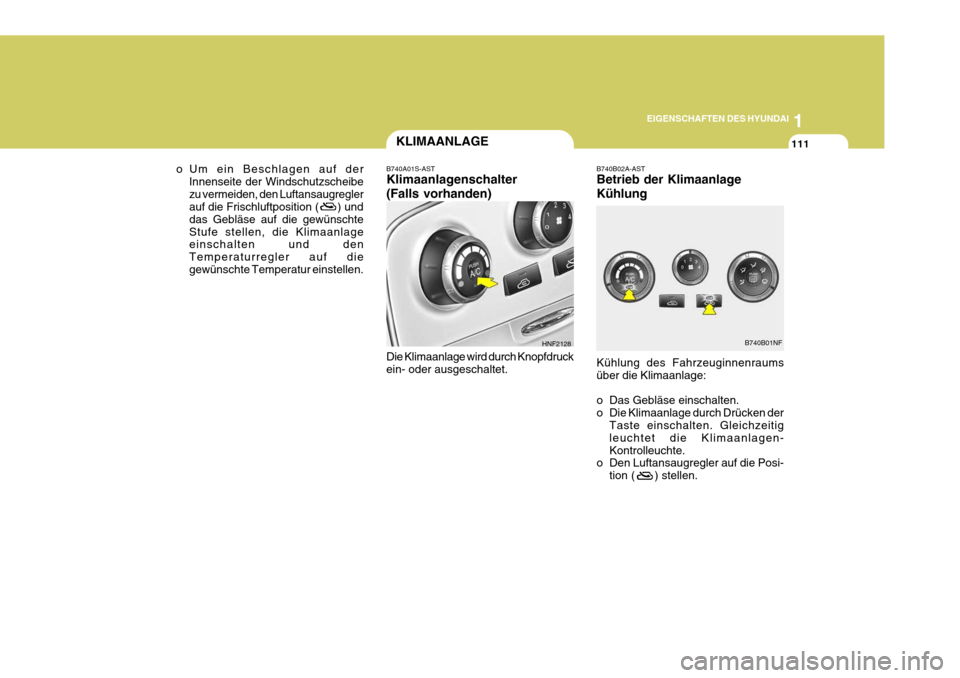

111KLIMAANLAGE
B740B02A-AST Betrieb der Klimaanlage Kühlung Kühlung des Fahrzeuginnenraums über die Klimaanlage:
o Das Gebläse einschalten.
o Die Klimaanlage durch Drücken derTaste einschalten. Gleichzeitigleuchtet die Klimaanlagen-Kontrolleuchte.
o Den Luftansaugregler auf die Posi-
tion ( ) stellen.
B740A01S-AST Klimaanlagenschalter (Falls vorhanden) Die Klimaanlage wird durch Knopfdruck ein- oder ausgeschaltet.
HNF2128
B740B01NF
o Um ein Beschlagen auf der
Innenseite der Windschutzscheibe zu vermeiden, den Luftansaugregler auf die Frischluftposition ( ) und das Gebläse auf die gewünschteStufe stellen, die Klimaanlage einschalten und den Temperaturregler auf diegewünschte Temperatur einstellen.

1EIGENSCHAFTEN DES HYUNDAI
112

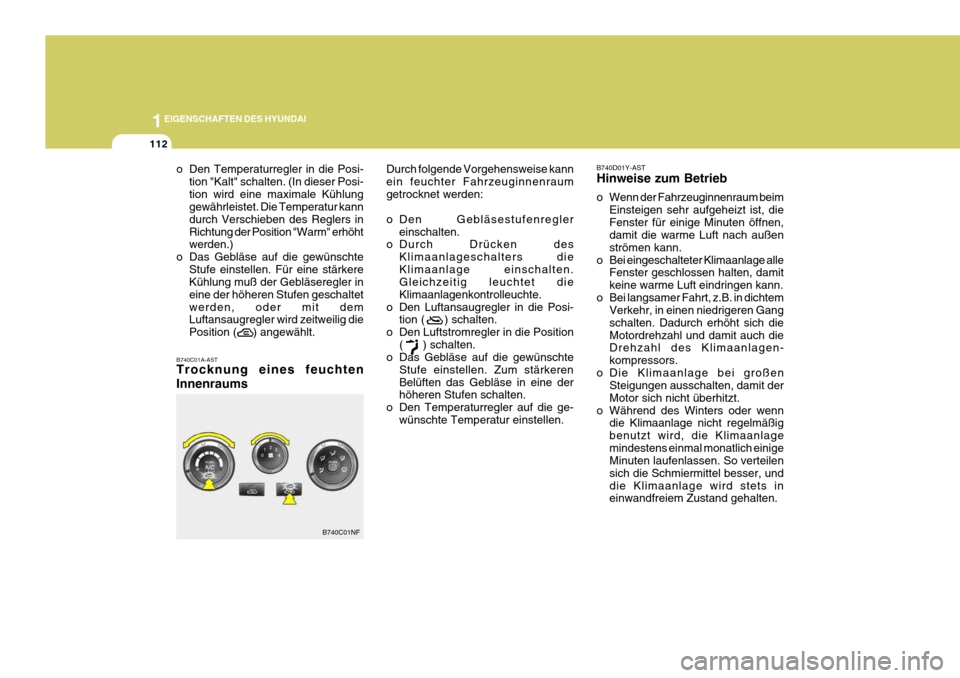

B740C01NF
B740C01A-AST
Trocknung eines feuchten Innenraums
o Den Temperaturregler in die Posi-
tion "Kalt" schalten. (In dieser Posi- tion wird eine maximale Kühlung gewährleistet. Die Temperatur kann durch Verschieben des Reglers inRichtung der Position "Warm" erhöht werden.)
o Das Gebläse auf die gewünschte Stufe einstellen. Für eine stärkereKühlung muß der Gebläseregler in eine der höheren Stufen geschaltetwerden, oder mit dem Luftansaugregler wird zeitweilig die Position ( ) angewählt.B740D01Y-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beim
Einsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nach außen strömen kann.
o Bei eingeschalteter Klimaanlage alle Fenster geschlossen halten, damitkeine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gangschalten. Dadurch erhöht sich dieMotordrehzahl und damit auch die Drehzahl des Klimaanlagen- kompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit derMotor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßigbenutzt wird, die Klimaanlagemindestens einmal monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, unddie Klimaanlage wird stets in einwandfreiem Zustand gehalten.
Durch folgende Vorgehensweise kann ein feuchter Fahrzeuginnenraumgetrocknet werden:
o Den Gebläsestufenregler
einschalten.
o Durch Drücken des
Klimaanlageschalters die Klimaanlage einschalten. Gleichzeitig leuchtet die Klimaanlagenkontrolleuchte.
o Den Luftansaugregler in die Posi- tion ( ) schalten.
o Den Luftstromregler in die Position ( ) schalten.
o Das Gebläse auf die gewünschte
Stufe einstellen. Zum stärkerenBelüften das Gebläse in eine der höheren Stufen schalten.
o Den Temperaturregler auf die ge- wünschte Temperatur einstellen.

1
EIGENSCHAFTEN DES HYUNDAI
113KLIMAAUTOMATIK

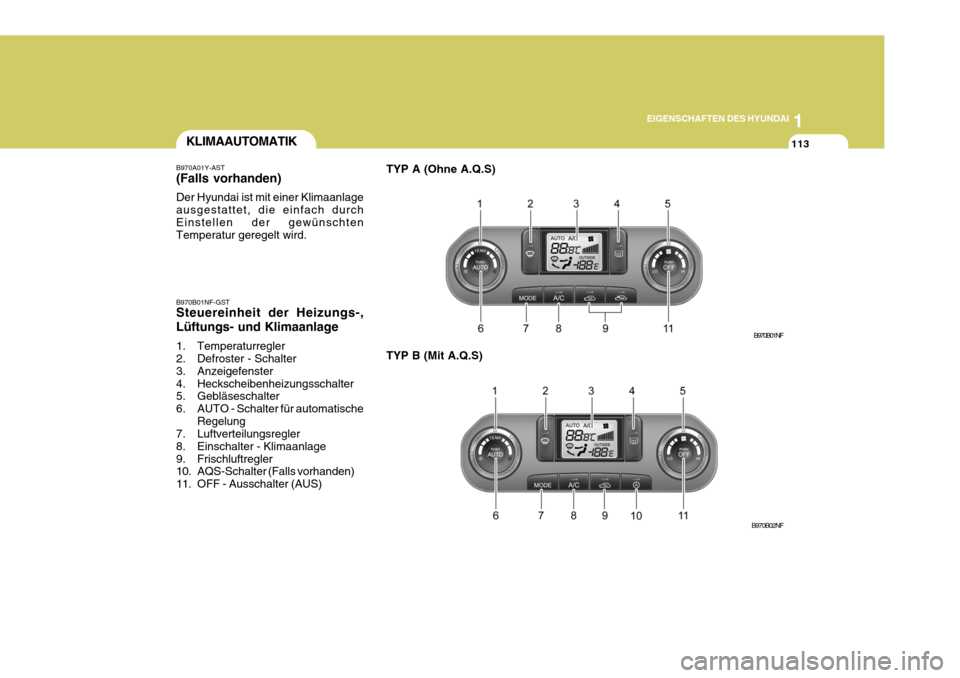

B970A01Y-AST (Falls vorhanden) Der Hyundai ist mit einer Klimaanlage ausgestattet, die einfach durchEinstellen der gewünschten Temperatur geregelt wird. B970B01NF-GST Steuereinheit der Heizungs-, Lüftungs- und Klimaanlage
1. Temperaturregler
2. Defroster - Schalter
3. Anzeigefenster
4. Heckscheibenheizungsschalter
5. Gebläseschalter
6. AUTO - Schalter für automatische Regelung
7. Luftverteilungsregler
8. Einschalter - Klimaanlage
9. Frischluftregler
10. AQS-Schalter (Falls vorhanden)
11. OFF - Ausschalter (AUS) TYP B (Mit A.Q.S)
B970B01NF
B970B02NF
TYP A (Ohne A.Q.S)

1EIGENSCHAFTEN DES HYUNDAI
114

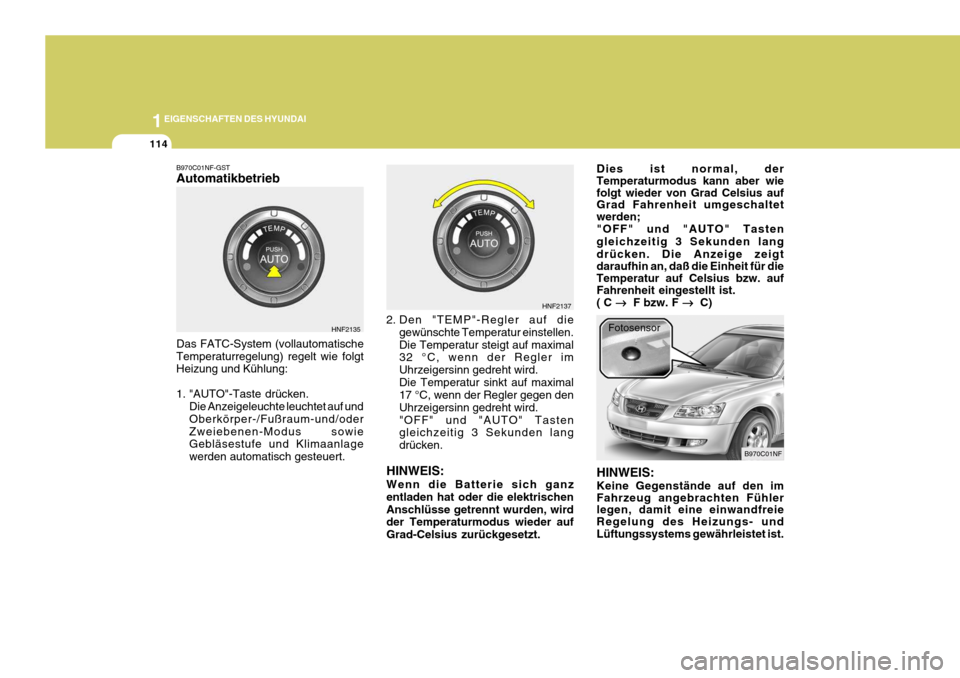

B970C01NF-GST Automatikbetrieb Das FATC-System (vollautomatische Temperaturregelung) regelt wie folgt Heizung und Kühlung:
1. "AUTO"-Taste drücken.
Die Anzeigeleuchte leuchtet auf und Oberkörper-/Fußraum-und/oderZweiebenen-Modus sowie Gebläsestufe und Klimaanlage werden automatisch gesteuert. 2. Den "TEMP"-Regler auf die
gewünschte Temperatur einstellen.Die Temperatur steigt auf maximal 32 °C, wenn der Regler im Uhrzeigersinn gedreht wird.Die Temperatur sinkt auf maximal 17 °C, wenn der Regler gegen den Uhrzeigersinn gedreht wird."OFF" und "AUTO" Tasten gleichzeitig 3 Sekunden lang drücken.
HINWEIS: Wenn die Batterie sich ganz entladen hat oder die elektrischenAnschlüsse getrennt wurden, wird der Temperaturmodus wieder auf Grad-Celsius zurückgesetzt. Dies ist normal, der Temperaturmodus kann aber wie folgt wieder von Grad Celsius auf Grad Fahrenheit umgeschaltet werden; "OFF" und "AUTO" Tasten gleichzeitig 3 Sekunden lang
drücken. Die Anzeige zeigt daraufhin an, daß die Einheit für die Temperatur auf Celsius bzw. auf Fahrenheit eingestellt ist. ( C


F bzw. F


C)
HNF2135 HNF2137
B970C01NF
Fotosensor
HINWEIS: Keine Gegenstände auf den im Fahrzeug angebrachten Fühler legen, damit eine einwandfreie Regelung des Heizungs- und Lüftungssystems gewährleistet ist.

1
EIGENSCHAFTEN DES HYUNDAI
115

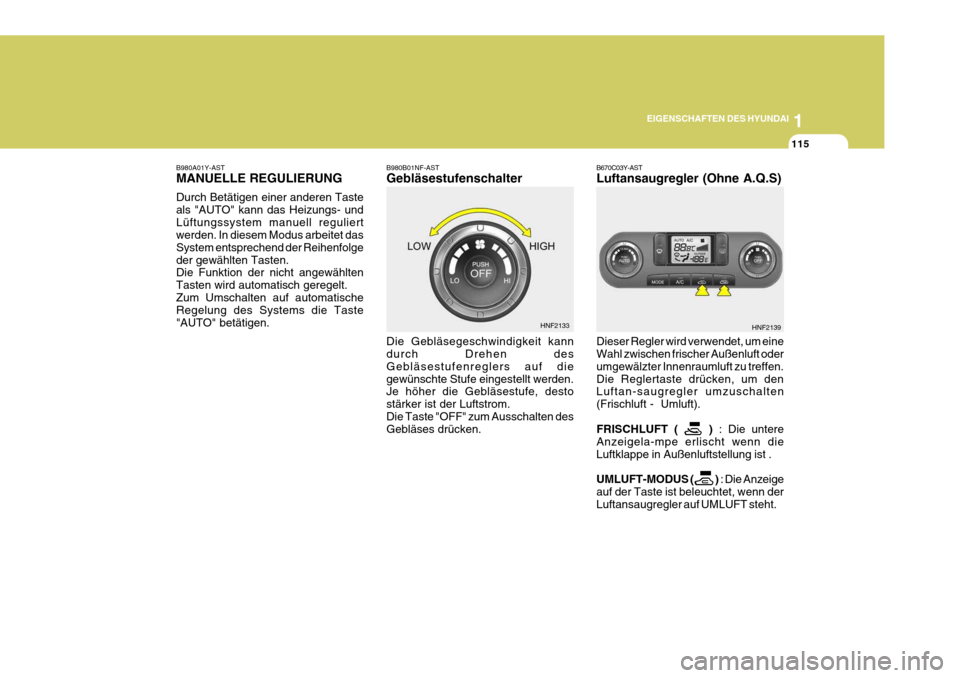

B980B01NF-AST Gebläsestufenschalter Die Gebläsegeschwindigkeit kann durch Drehen des Gebläsestufenreglers auf diegewünschte Stufe eingestellt werden. Je höher die Gebläsestufe, desto stärker ist der Luftstrom.Die Taste "OFF" zum Ausschalten des Gebläses drücken. B670C03Y-AST Luftansaugregler (Ohne A.Q.S) Dieser Regler wird verwendet, um eine Wahl zwischen frischer Außenluft oder umgewälzter Innenraumluft zu treffen.Die Reglertaste drücken, um den Luftan-saugregler umzuschalten (Frischluft - Umluft). FRISCHLUFT ( )
: Die untere
Anzeigela-mpe erlischt wenn die Luftklappe in Außenluftstellung ist . UMLUFT-MODUS ( ) : Die Anzeige
auf der Taste ist beleuchtet, wenn der Luftansaugregler auf UMLUFT steht. HNF2139
HNF2133
B980A01Y-AST MANUELLE REGULIERUNG Durch Betätigen einer anderen Taste als "AUTO" kann das Heizungs- undLüftungssystem manuell reguliert werden. In diesem Modus arbeitet das System entsprechend der Reihenfolgeder gewählten Tasten. Die Funktion der nicht angewählten Tasten wird automatisch geregelt.Zum Umschalten auf automatische Regelung des Systems die Taste "AUTO" betätigen.

1EIGENSCHAFTEN DES HYUNDAI
116
: OFF
:ON

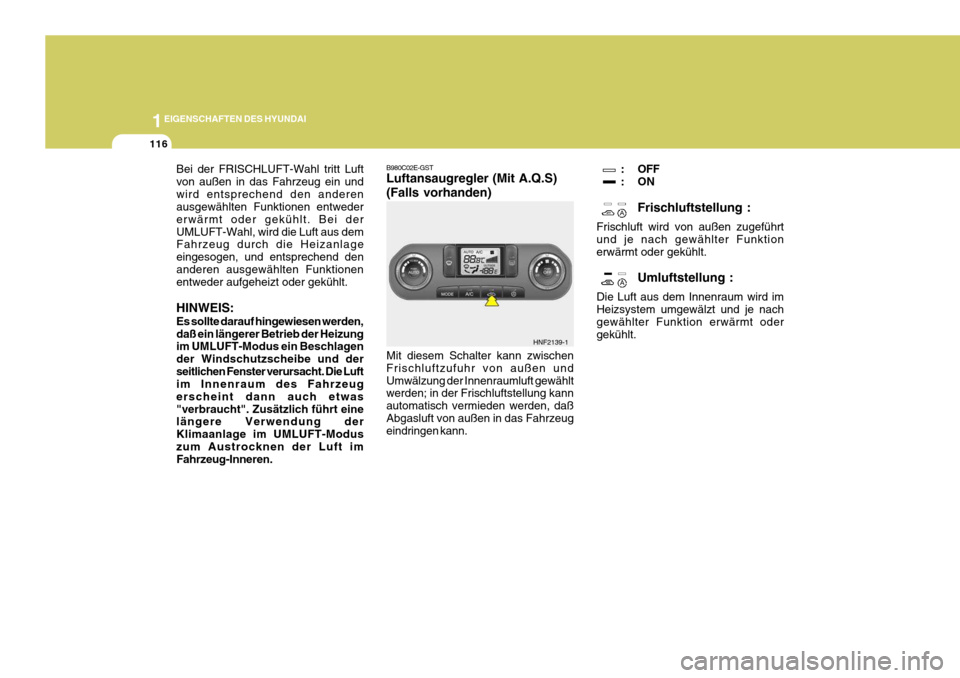

Frischluftstellung :
Frischluft wird von außen zugeführtund je nach gewählter Funktionerwärmt oder gekühlt.
Umluftstellung :
Die Luft aus dem Innenraum wird im Heizsystem umgewälzt und je nach gewählter Funktion erwärmt odergekühlt.
Bei der FRISCHLUFT-Wahl tritt Luft von außen in das Fahrzeug ein undwird entsprechend den anderen ausgewählten Funktionen entweder erwärmt oder gekühlt. Bei derUMLUFT-Wahl, wird die Luft aus dem Fahrzeug durch die Heizanlage eingesogen, und entsprechend denanderen ausgewählten Funktionen entweder aufgeheizt oder gekühlt. HINWEIS: Es sollte darauf hingewiesen werden, daß ein längerer Betrieb der Heizung im UMLUFT-Modus ein Beschlagen der Windschutzscheibe und derseitlichen Fenster verursacht. Die Luft im Innenraum des Fahrzeug erscheint dann auch etwas"verbraucht". Zusätzlich führt eine längere Verwendung der Klimaanlage im UMLUFT-Moduszum Austrocknen der Luft im Fahrzeug-Inneren. B980C02E-GST Luftansaugregler (Mit A.Q.S) (Falls vorhanden) Mit diesem Schalter kann zwischen Frischluftzufuhr von außen undUmwälzung der Innenraumluft gewählt werden; in der Frischluftstellung kann automatisch vermieden werden, daßAbgasluft von außen in das Fahrzeug eindringen kann.
HNF2139-1

1
EIGENSCHAFTEN DES HYUNDAI
117
!
Abgasluftblockier- stellung:
Frischluft strömt von außen in das Fahrzeug.Wenn jedoch Abgasluft von außen in das Fahrzeug eindringt, wird in der Abgasluftblockierstellung ( )automatisch auf die ( )-Stellung umgeschaltet, um zu vermeiden, daß Abgas in das Fahrzeug eindringen kann. B980D01Y-AST Heizungs- und Belüftungssystem ausschalten
Zum Ausschalten des Heizungs- und Belüftungssystems die Taste "OFF" (AUS) betätigen.
HNF2143
HINWEIS: Ist das Heizsystem länger auf den ( ) Modus gestellt, beschlagen häufig Windschutzscheibe undSeitenfenster, und die Luft innerhalb des Fahrgastraumes ist abgestanden. Bei Fahren im ( ) Modus beieingeschalteter Klimaanlage wird außerdem die Luft im Fahrgastraum sehr trocken.
VORSICHT:
Beschlagen die Fenster im Umluft-oder A.Q.S. Modus, wird der Frischluftregler auf Frischluft (Fresh) gestellt oder der automatischeFrischluftregler (A.Q.S.) ausgeschaltet.
