Hyundai Sonata 2006 Betriebsanleitung (in German)

2FAHREN MIT DEM HYUNDAI
10
C090A01NF-GST (Falls vorhanden) Das hoch-effiziente Hyundai- Automatikgetriebe verfügt über vier/fünf Vorwärtsgänge und einen Rückwärtsgang. Die einzelnen Gänge werden je nach Position desWählhebels automatisch eingelegt. Der Wählhebel verfügt über 2 Schaltkulissen, die Hauptkulisse unddie manuelle Kulisse. HINWEIS: Informationen über das Schalten in der manuellen Kulisse finden Sie inAbschnitt 30. über die "Sportschaltung".AUTOMATIKGETRIEBE (4 GÄNGE, 5 GÄNGE)
In der Hauptkulisse verfügt der Wählhebel über 4 Positionen. VORSICHT:
Während des Fahrens denWählhebel nie in eine der Positionen "R" oder "P" schalten. Die Anzeigeleuchten im Instrumentenblock zeigen dieWählhebelposition an, wenn die Zündung eingeschaltet ist. Im Sportmodus wird der momentaneingelegte Gang als Zahl angezeigt.
!
C090A01NF C090A02NF
HINWEIS: Beim Schalten Bremspedal treten.Nur dann läßt sich der Wählhebel frei bewegen.
Die ersten Schaltungen bei einemneuen Fahrzeug bzw. nach Aus- und Wiedereinbau der Batteriekönnen etwas "hart" sein. Dies ist normal und gibt sich nach wenigen Schaltvorgängen über dasGetriebesteuermodul (T.C.M) von ganz alleine.

2
FAHREN MIT DEM HYUNDAI
11
C090E01L-GST
o D (Drive-Fahren): Diese Wählhebeleinstellung wird für das normale Fahren (für alle Stadt-und Autobahnfahrten und das Beschleunigen von Null auf max. Geschwindigkeit) benutzt. DasGetriebe schaltet dabei automatisch nacheinander durch alle vier/fünf Gänge und arbeitete dabei nach demPrinzip des niedrigsten Kraftstoffverbrauches bei optimierter Leistung.
C090B01A-AST Die Funktionen der einzelnen Fahrstufen
o P (Parkstellung) Sie wird zum Parken oder beim Anlassen des Motors gewählt; den Wählhebel in die Position "P" schalten.Beim Parken des Fahrzeugs grundsätzlich die Feststellbremse betätigen und den Wählhebel in diePosition "P" schieben.
!
VORSICHT:
Den Wählhebel erst in Position "P" (Parken) schieben, nachdem das Fahrzeug vollständig zum Stillstandgekommen ist. Wird diese Vorsichtsmaßnahme nicht beachtet, kann es zu schwerenGetriebeschäden kommen. C090C01A-AST
o R (Rückwärtsstufe): Diese Stellung wird zum Rückwärtsfahren verwendet. Vor derWahl des Fahrbereichs "R" muß das Fahrzeug vollständig zum Stillstand gekommen sein. C090D01A-AST
o N (Neutralstellung): Sie wird zum Anlassen oder Abstellen des Motors bei betätigter Feststellbremse gewählt. Befindet sich der Wählhebel in dieser Position, ist die Verbindung zwischen Antriebswelle und Motor getrennt.

2FAHREN MIT DEM HYUNDAI
12
C090CF02L-GST Sportschaltung NACH VORNE (+) :
Durch Drücken
des Hebels nach vorne schaltet das Getriebe einen Gang hoch.
NACH HINTEN (-) : Durch Ziehen des
Hebels nach hinten schaltet dasGetriebe einen Gang herunter.
GANG ÃœBERSPRINGEN : Wird der
Wählhebel zweimal schnellhintereinander nach vorne oder hinten bewegt, können Sie hierdurch einen Gangüberspringen, d.h. vom ersten in den dritten Gang bzw. vom dritten in den ersten Gang schalten.
!
C090F02NF
Die Sportschaltung wählt man, indem der Wählhebel von der "D" Stellung in der Hauptkulisse in die manuelleKulisse geschaltet wird; dies kann bei stehendem oder fahrendem Fahrzeug erfolgen. Um zurück auf "D" zuschalten, bringen Sie den Wählhebel zurück in die Hauptkulisse. Bei der Sportschaltung können Sieden Gangwechsel durch betätigen des Wählhebels nach vorn und hinten manuell - und dadurch schneller-durchführen. Im Gegensatz zu einem manuellen Schaltgetriebe ermöglicht die Sportschaltung den Gangwechselbei getretenem Gaspedal. VORSICHT:
o Bei der Sportschaltung erfolgt das Hochschalten nicht automatisch,d.h. der Fahrer muß je nach denStraßenbedingungen selber weiterschalten und dabei darauf achten, daß die Motordrehzahlunterhalb des roten Bereichs bleibt.
o Zum Schutz des Motors schaltet
das Getriebe automatisch hoch,wenn die Motordrehzahl den roten Bereich erreicht.
o Durch zweimaliges, schnelles Zurückziehen des Wählhebels(-) ist es möglich, einen Gang zuüberspringen, d.h. vom 3. in den 1., vom 4. in den 2. oder vom 5. in den 3. Gang zu schalten.Da es durch plötzliches Motorbremsen und/oder schnelle Beschleunigung zu einem Verlustder Traktion kommen kann, muss entsprechend der Fahrzeug- geschwindigkeit moderatheruntergeschaltet werden.

2
FAHREN MIT DEM HYUNDAI
13
C090H01L-GST HINWEIS:
o Aus Gründen der Sicherheit sollte das Bremspedal bei Schalten von "N" oder "P" in einen Vorwärts- oder Rückwärtsgang getreten sein.
o Um den Wählhebel von der Parkposition "P" in eine andereStellung zu bringen, muß der Zündschlüssel eingeschaltet (ON)und das Bremspedal voll getreten sein.
o Das Schalten zwischen Positionen "R", "N", "D" und "P" ist immermöglich. Um eine Beschädigung des Getriebes auszuschließen,muß das Fahrzeug jedoch vollständig zum Stillstand gekommen sein. C090I02L-GST
!
VORSICHT:
o Das Schalten in die Positionen "R" und "P" darf nur bei Stillstand des Fahrzeugs erfolgen. Der Motor darf niemals mit betätigtenBremsen vorwärts oder rückwärts beschleunigt werden.
o Beim Umschalten von "P" oder "N" in die Stellungen "R" oder"D" muß immer die Fußbremse getreten sein.
o Die Parkposition "P" des Wählhebels darf nicht dasBetätigen der Feststellbremseersetzen. Betätigen Sie immer zuerst die Feststellbremse, schalten denWählhebel dann in die Parkposition "P" und schalten anschließend immer die Zündungaus, auch wenn Sie das Fahrzeug nur kurz verlassen. Lassen Sie das Fahrzeug bei laufendemMotor niemals unbeaufsichtigt.
HINWEIS:
o Bei der Sportschaltung können
nur die vier/fünf Vorwärtsgänge gewählt werden. ZumRückwärtsfahren oder Einparken des Fahrzeugs muß der Wählhebel auf "R" bzw. "P"gestellt werden.
o Bei der Sportschaltung schaltet
das Getriebe bei Abbremsen desFahrzeugs automatisch herunter. Bei Stopp des Fahrzeugs ist automatisch der 1. Gang gewählt.
o Um die Fahrzeugleistung und- sicherheit nicht zubeeinträchtigen, lassen sich inmanchen Fällen einige Schaltvorgänge über den Wählhebel nicht ausführen.
o Beim Anfahren auf glattem Boden sollte der Wählhebel nach vornebetätigt werden (+). Hierdurchschaltet das Getriebe in den 2. Gang, was die Fahreigenschaften auf rutschigem Untergrundverbessert. Um in den 1. Gang zurückzuschalten, den Wählhebel wieder nach hintenbetätigen (-).

2FAHREN MIT DEM HYUNDAI
14
C090N04O-AST Nützliche fahrhinweise
o Bei getretenem Gaspedal niemalsden Wählhebel von der Position "P" oder "N" in eine andere Stellung schalten.
o Beim Fahren den Wählhebel niemals in die Stellung "P" bringen.
o Vor dem Schalten in die Stellung
"R" sicherstellen, daß sich das Fahrzeug im Stillstand befindet.
o Abfahrten niemals im Leerlauf
vornehmen. Dies ist extremgefährlich. Bei Gefälle grundsätzlich mit eingelegtem Gang fahren.
o Die Bremsen nicht übermäßig beanspruchen. Andernfalls kann eszu Überhitzung und Fehlfunktion kommen. Stattdessen beimBefahren eines langen Gefälles abbremsen und in einen niedrigeren Gang schalten. Hierbei trägt dieMotorbremswirkung zum Zurückhalten des Fahrzeugs bei.
o Vor dem Schalten in einen niedrigeren Gang abbremsen.Andernfalls kann nicht in einen niedrigeren Gang geschaltetwerden. o Grundsätzlich die Feststellbremse
verwenden. Zum Parken reicht esnicht aus, das Automatikgetriebe in die Position "P" zu schalten.
o Beim Fahren auf glatten Straßen besondere Vorsicht walten lassen.Besonders beim Bremsen, Beschleunigen oder Schalten istvorsichtig vorzugehen. Ein abrupter Motordrehzahlwechsel kann auf glatten Straßen dazu führen, daß dieAntriebsräder den Bodenkontakt verlieren, und das Fahrzeug außer Kontrolle gerät.
o Optimale Fahrzeugleistung und Wirtschaftlichkeit erreicht man durchsanftes Treten und Loslassen desGaspedals.
o Beim Anfahren an einer steilen
Steigung kann dass Fahrzeug dazuneigen, rückwärts zu rollen. Wennder Wählhebel im Sport-Modus in die Fahrstufe 2 (zweiter Gang) geschaltet wird, wird dasZurückrollen des Fahrzeugs verhindert.
o Der Flüssigkeitsstand des Automatikgetriebes mußregelmäßig geprüft und bei Bedarf aufgefüllt werden.

2
FAHREN MIT DEM HYUNDAI
15

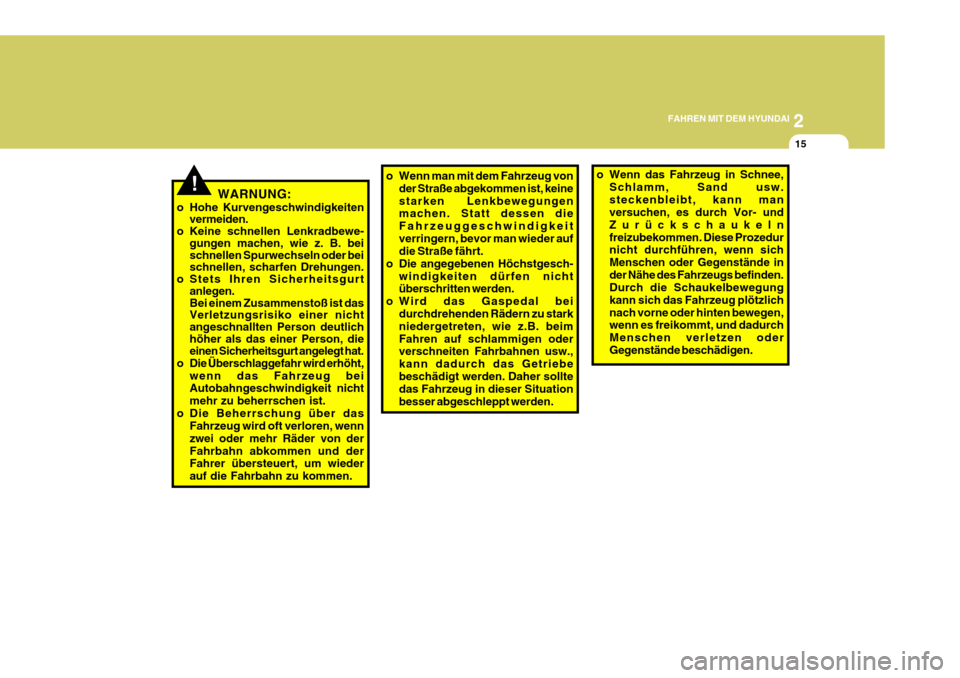

o Wenn man mit dem Fahrzeug von
der Straße abgekommen ist, keine starken Lenkbewegungen machen. Statt dessen die Fahrzeuggeschwindigkeitverringern, bevor man wieder auf die Straße fährt.
o Die angegebenen Höchstgesch-
windigkeiten dürfen nichtüberschritten werden.
o Wird das Gaspedal bei
durchdrehenden Rädern zu starkniedergetreten, wie z.B. beim Fahren auf schlammigen oder verschneiten Fahrbahnen usw., kann dadurch das Getriebebeschädigt werden. Daher sollte das Fahrzeug in dieser Situation besser abgeschleppt werden.!WARNUNG:
o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewe- gungen machen, wie z. B. bei schnellen Spurwechseln oder bei schnellen, scharfen Drehungen.
o Stets Ihren Sicherheitsgurt anlegen. Bei einem Zusammenstoß ist das Verletzungsrisiko einer nicht angeschnallten Person deutlich höher als das einer Person, die einen Sicherheitsgurt angelegt hat.
o Die Überschlaggefahr wird erhöht,
wenn das Fahrzeug bei Autobahngeschwindigkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das Fahrzeug wird oft verloren, wennzwei oder mehr Räder von derFahrbahn abkommen und der Fahrer übersteuert, um wieder auf die Fahrbahn zu kommen. o Wenn das Fahrzeug in Schnee,
Schlamm, Sand usw.steckenbleibt, kann man versuchen, es durch Vor- und Zurückschaukelnfreizubekommen. Diese Prozedur nicht durchführen, wenn sich Menschen oder Gegenstände inder Nähe des Fahrzeugs befinden. Durch die Schaukelbewegung kann sich das Fahrzeug plötzlichnach vorne oder hinten bewegen, wenn es freikommt, und dadurch Menschen verletzen oderGegenstände beschädigen.

2FAHREN MIT DEM HYUNDAI
16

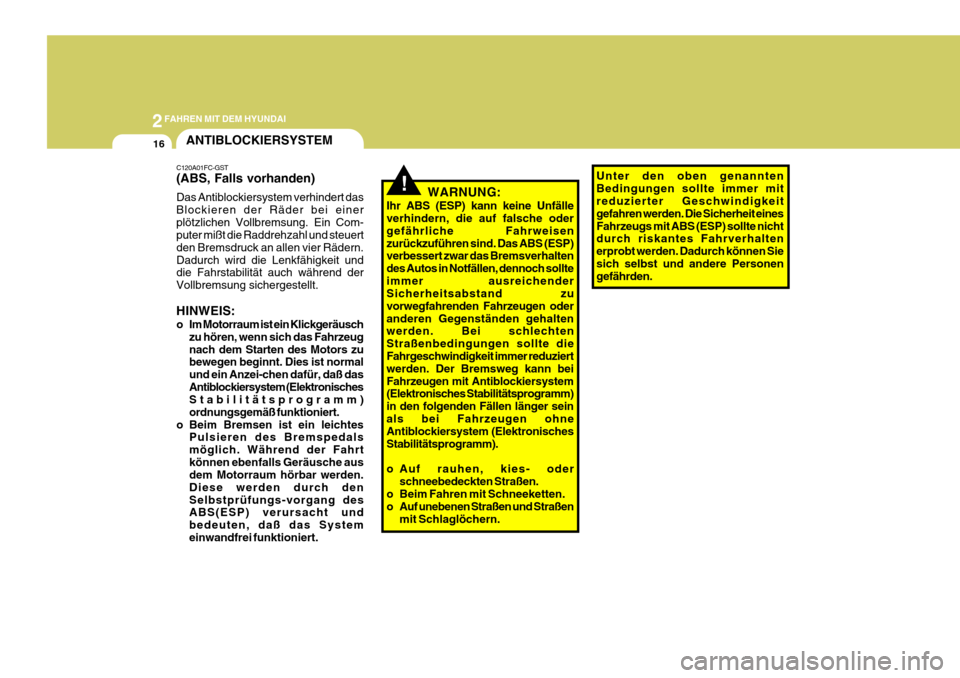

!WARNUNG:
Ihr ABS (ESP) kann keine Unfälle verhindern, die auf falsche oder gefährliche Fahrweisenzurückzuführen sind. Das ABS (ESP) verbessert zwar das Bremsverhalten des Autos in Notfällen, dennoch sollteimmer ausreichender Sicherheitsabstand zu vorwegfahrenden Fahrzeugen oderanderen Gegenständen gehalten werden. Bei schlechten Straßenbedingungen sollte die Fahrgeschwindigkeit immer reduziert werden. Der Bremsweg kann beiFahrzeugen mit Antiblockiersystem (Elektronisches Stabilitätsprogramm) in den folgenden Fällen länger seinals bei Fahrzeugen ohne Antiblockiersystem (Elektronisches Stabilitätsprogramm).
o Auf rauhen, kies- oder schneebedeckten Straßen.
o Beim Fahren mit Schneeketten.
o Auf unebenen Straßen und Straßen mit Schlaglöchern. Unter den oben genannten Bedingungen sollte immer mit reduzierter Geschwindigkeit gefahren werden. Die Sicherheit einesFahrzeugs mit ABS (ESP) sollte nicht durch riskantes Fahrverhalten erprobt werden. Dadurch können Siesich selbst und andere Personen gefährden.
ANTIBLOCKIERSYSTEM
C120A01FC-GST (ABS, Falls vorhanden) Das Antiblockiersystem verhindert das Blockieren der Räder bei einerplötzlichen Vollbremsung. Ein Com- puter mißt die Raddrehzahl und steuert den Bremsdruck an allen vier Rädern.Dadurch wird die Lenkfähigkeit und die Fahrstabilität auch während der Vollbremsung sichergestellt. HINWEIS:
o Im Motorraum ist ein Klickgeräusch zu hören, wenn sich das Fahrzeug nach dem Starten des Motors zu bewegen beginnt. Dies ist normal und ein Anzei-chen dafür, daß dasAntiblockiersystem (Elektronisches Stabilitätsprogramm) ordnungsgemäß funktioniert.
o Beim Bremsen ist ein leichtes Pulsieren des Bremspedalsmöglich. Während der Fahrtkönnen ebenfalls Geräusche aus dem Motorraum hörbar werden. Diese werden durch denSelbstprüfungs-vorgang des ABS(ESP) verursacht und bedeuten, daß das Systemeinwandfrei funktioniert.

2
FAHREN MIT DEM HYUNDAI
17
!
ELEKTRONISCHES STABILITÄTSPROGRAMM (ESP)
C310A01JM-AST (Falls vorhanden)
B310A01NF
Das elektronische Stabilitätsprogramm (ESP) dient dazu, das Fahrzeug in Kurven zu stabilisieren. Das ESP kontrolliert, wohin gelenkt wird und inwelche Richtung sich das Fahrzeug tatsächlich bewegt. Das ESP betätigt die Bremsen aneinzelnen Rädern und greift in das Motormanagement ein, um das Fahrzeug zu stabilisieren.Das elektronische Stabilitätsprogramm (ESP) ist ein elektronisches System, das dem Fahrer hilft, die Kontrolle überdas Fahrzeug auch unter widrigen Bedingungen zu behalten. VORSICHT:
Durch das Fahren mitunterschiedlichen Reifen- oder Felgengrößen, kann die Funktion desESP beeinträchtigt werden. Beim Reifenwechsel daher darauf achten, daß die Reifengröße denOriginalreifen entspricht.
!
Es kann jedoch kein Ersatz für eine sichere Fahrweise sein. Faktoren wie Geschwindigkeit, Straßenzustand undLenkeinschlag beeinflussen, ob das ESP zur Vermeidung des Verlustes der Fahrzeugkontrolle aktiviert wird.Es liegt jedoch immer noch in Ihrer Verantwortung, mit einer der jeweiligen Fahrsituation angemessenenGeschwindigkeit zu fahren.
C310B01JM-AST Modus ESP ON/OFF Bei eingeschaltetem ESP beginnt die ESP-Anzeige im Instrumentenblock zublinken. Wenn das System durch Drücken des ESP-Schalters ausgeschaltet wird,leuchtet die Anzeige ESP-OFF auf und bleibt an. Im Modus ESP-OFF wird die Stabilitätskontrolle deaktiviert.Die Fahrweise muß dementsprechend angepaßt werden. Zum Einschalten des Systems die Taste nochmalsdrücken. Die Anzeige ESP/OFF muß ausgehen. HINWEIS: Der ESP-Modus wird nach Abstellen des Motors und erneutem Starten automatisch wieder eingeschaltet.
WARNUNG:
Das elektronische Stabilitäts- programm ist nur eine Fahrhilfe; alle üblichen Sicherheitsvorkeh-rungen für Fahrten bei widrigem Wetter und auf rutschigen Fahrbahnen müssen beachtetwerden.

2FAHREN MIT DEM HYUNDAI
18EINPARKHILFE
C400A01P-GST (Falls vorhanden) Die Einparkhilfe hilft dem Fahrer bei der Rückwärtsfahrt, indem sie einen Warnton abgibt, wenn ein Objekt ineinem Abstand von 1200 mm hinter dem Fahrzeug erkannt wird. Dieses System ist nur eineSicherheitsergänzung. Sensor
HNF2187 HINWEIS:
o Die Einparkhilfe sollte nur als
Ergänzung der Sicherheit angesehen werden. Der Fahrermuß den Bereich hinter dem Fahrzeug kontrollieren.
o Je nach Objekt kann das
akustische Warnsignalunterschiedlich sein.
o Das akustische Warnsignal wird möglicherweise nicht ausgelöst,wenn der Sensor eingefroren oder verschmutzt ist.
o Möglicherweise funktioniert die Einparkhilfe nicht einwandfrei,wenn der Untergrund uneben istwie z.B. auf Holz, Schotterpisten, rauher Fahrbahn oder an Abhängen.
o Die Oberfläche des Sensors nicht berühren oder zerkratzen.Dadurch wird die Abdeckungbeschädigt.
o Das Sensorsystem erkennt
möglicherweise keine scharfenGegenstände, dicke Winterkleidung oder Schwämme, die die Frequenz absorbieren.
C310D01JM-AST Anzeigen und Warnungen Sie leuchten auf, wenn der Zündschlüssel in die Stellung ON oderSTART gedreht wird, müssen aber nach 3 Sekunden ausgehen. Wenn die Anzeigen nicht aufleuchten,oder wenn die ESP- bzw. ESP-OFF- Anzeige nicht nach 3 Sekunden ausgehen, muß das Fahrzeug in einerHyundai-Vertragswerkstatt überprüft werden. Sollten während der Fahrt Störungenim Gerät auftreten, leuchtet die ESPOFF-Anzeige zur Warnung auf. Wenn die ESP-OFF-Anzeigeaufleuchtet, das Fahrzeug an einem sicheren Ort anhalten und den Motor abstellen.Dann den Motor wieder anlassen, um zu prüfen, ob die ESP-OFF-Anzeige ausgeht.Wenn die Anzeigen auch nach dem Anspringen des Motors nicht ausgehen, muß das Fahrzeug in einerHyundai-Vertragswerkstatt überprüft werden.

2
FAHREN MIT DEM HYUNDAI
19
!
!
o Verschmutzte Sensoren mit
einem weichen Schwamm und sauberem Wasser reinigen.
o Werden mehr als zwei Objekte gleichzeitig erfaßt, wird dasnächstliegende als ersteserkannt.
o Solche Objekte werden vom Sys-
tem möglicherweise nichterkannt, wenn sie sehr nahe sind (etwa 300 mm).
WARNUNG:
Ist kein akustischer Warnton oderein unterbrochener Warnton zu hören, wenn auf Position "R"geschaltet wird, bedeutet dies, daß eine Störung in der Einparkhilfe vorliegt. Wenn dies geschieht, mußdas Fahrzeug unverzüglich in einer Hyundai-Vertragswerkstatt über- prüft werden.
BREMSHINWEISE
C130A01A-AST
WARNUNG:
Auf der Kofferraumabdeckung hinter dem Rücksitz darf nichts gelagert werden. Im Falle einesUnfalls oder eines plötzlichen Halts könnten solche Gegenstände nach vorn geschleudert werden und dasFahrzeug beschädigen oder Insassen verletzen.
o Nach dem Parken überprüfen, ob die Handbremse gelöst ist, und vor dem Fahren sicherstellen, daßdie Handbrems-Kontrolleucht erloschen ist.
o Beim Durchfahren von Wasser oder
beim Waschen des Fahrzeugskönnen die Bremsen feucht werden. Das Bremsen kann dann gefährlichsein! Ist dies der Fall, läßt sich das Fahrzeug nicht so schnell zum Halten bringen, und es kann nacheiner Seite ausscheren. Zum Trocknen der Bremsen die Bremsen nur leicht betätigen, bis dieBremswirkung wieder normal ist.
C400B01NF-GST Bedienung der Einparkhilfe Betriebszustand:
o Das System wird aktiviert, wenn bei
eingeschalteter Zündung rückwärts gefahren wird.
o Der Erfassungsabstand beim
Rückwärtsfahren beträgt etwa 1200mm.
1. Warnung
etwa 1200 mm bis 810 mm vomhinterenStoßfängerentferntunterbrochenerakustischerWarnton
Erfassung-sabstand Warnton 2. Warnung
etwa 800 mm bis 410 mm vomhinterenStoßfängerentferntakustischerWarnton mitkürzeremIntervall. 3. Warnung
etwa 400 mm ununterbrochener akustischerWarnton
