Hyundai Sonata 2006 Betriebsanleitung (in German)

1EIGENSCHAFTEN DES HYUNDAI
118
B980E01NF-GST Luftstromregler Diese dient zur Lenkung des Luftstroms. Die Luft kann in den Fußraum, zu den Düsen in der Instrumententafel oder ander Wind-schutzscheibe gelenkt werden. Die Positionen Kopfraum, BI- LEVEL, Fußraum und Fußraum-De-froster sind durch vier Symbole dargestellt. HNF2138
HNF2120
HNF2121
Kopfraum
Wird der Modus "Kopfraum" ausgewählt, leuchtet dieAnzeigeleuchte auf und die Luft strömt nur durch die Oberkörperdüsen aus.BI-LEVEL
Die Luft tritt durch die Oberkörper- und Fußbodendüsen aus, dieAnzeigeleuchte leuchtet auf. So kann gleichzeitig kühlere Luft durch die Düsen in der Instrumententafel undwärmere Luft durch die Fußraumdüsen strömen.

1
EIGENSCHAFTEN DES HYUNDAI
119
B980F01NF-GAT Defrosterschalter Nach Drücken dieser Taste wird automatisch der Frischluft-Modus ( ) gewählt, und die Luft strömtdurch die Defrosterdüsen an der Windschutzscheibe aus, die Anzeigeleuchte leuchtet auf. DieKlimaanlage funktioniert nur, wenn die Umgebungstemperatur höher als 1.5°C ist, und schaltet automatischaus, wenn die Temperatur unter 0.6°C fällt. B980F01NF
HNF2123
HNF2122
Fußraum
Bei Auswahl der Betriebsart "Fußraum" geht die Anzeigeleuchte an und dieLuft strömt aus den Bodendüsen, den Windschutzscheiben-Defrosterdüsen, der seitlichen Defrosterdüse und demseitlichen Gebläse.Fußraum-Defroster
Bei Auswahl der Betriebsart "Fußraum- Defrost" geht die Anzeigeleuchte anund die Luft strömt aus den Windschutzscheiben-Defrosterdüsen, den Bodendüsen, der seitlichenDefrosterdüse und dem seitlichen Gebläse. Wenn der Temperaturregelschalter,der Gebläsestufenschalter oder der Defrosterschalter im Modus "Boden- Defrost" gedrückt werden, schaltet sichdie Klimaanlage automatisch ein, und der "Frischluft"-Modus wird aktiviert.

1EIGENSCHAFTEN DES HYUNDAI
120KLIMAANLAGENFILTER
B980G01NF-GST Automatische Entfeuchtung (Falls vorhanden) In der Mitte der Prallplatte befindet sich ein Feuchtigkeitssensor. Wennes sehr feucht im Fahrzeug ist, wird die Klimaanlage automatisch eingeschaltet, um die Feuchtigkeit zuregeln.
HNF2181
B760A01NF-GST (FÜR VERDAMPFER- UND GEBLÄSEEINHEIT)(Falls vorhanden) Der Klimaanlagenfilter auf der rechten Seite der Prallplatte. Er dient dazu, die in den Innenraum eindringenden Stoffe wie Staub und Pollen zu reduzieren.Zum Auswechseln der Klimaanlagenfilter siehe Seite 6-21. VORSICHT:
o Den Filter alle 15.000 km oder einmal jährlich auswechseln. Wenn das Fahrzeug untererschwerten Bedingungen wie z.B. auf staubigen oder nicht geteerten Straßen gefahren wird,muß der Filter öfter kontrolliert und gewechselt werden.
o Wenn die Luftdurchflußmenge absinkt, muß der Filter von einemautorisierten Hyundai Vertragshändler überprüftwerden.
!
Im Fahrzeuginnenraum
Innenluft
Außenluft
Gebläse
Verdampferkern Filter

1
EIGENSCHAFTEN DES HYUNDAI
121
B740D01Y-AST Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum beim Einsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nach außen strömen kann.
o Bei eingeschalteter Klimaanlage alle Fenster geschlossen halten, damitkeine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einen niedrigeren Gangschalten. Dadurch erhöht sich dieMotordrehzahl und damit auch die Drehzahl des Klimaanlagen- kompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit derMotor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßigbenutzt wird, die Klimaanlagemindestens einmal monatlich einige Minuten laufenlassen. So verteilen sich die Schmiermittel besser, unddie Klimaanlage wird stets in einwandfreiem Zustand gehalten.

1EIGENSCHAFTEN DES HYUNDAI

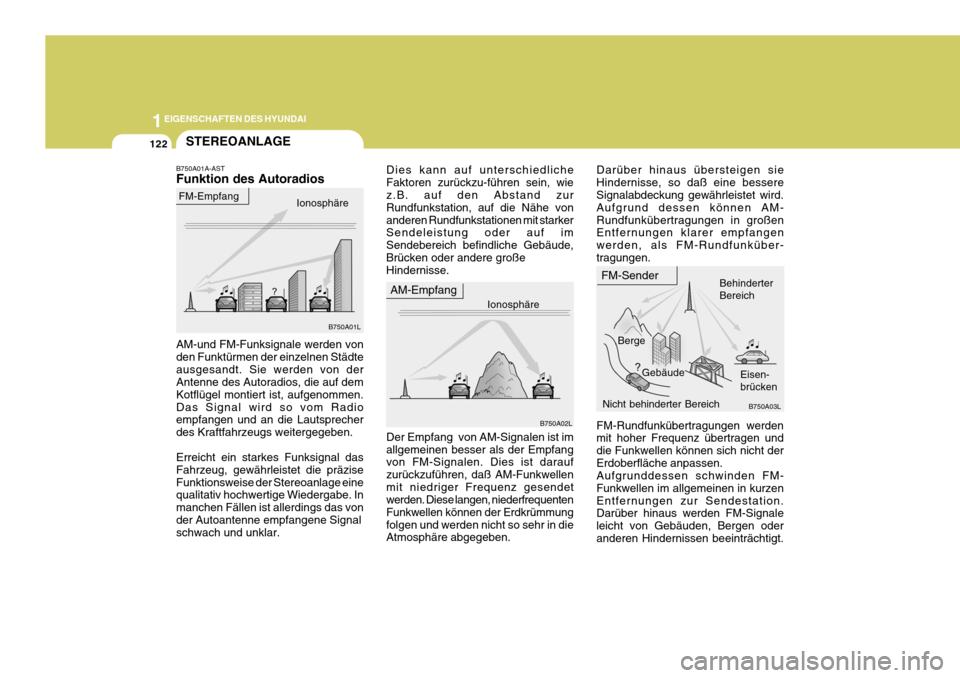

122STEREOANLAGE
B750A02L
AM-Empfang
Ionosphäre
FM-Sender
Berge Gebäude Behinderter Bereich
Eisen-brücken
Nicht behinderter Bereich
AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städteausgesandt. Sie werden von der Antenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen.Das Signal wird so vom Radio empfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präziseFunktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das vonder Autoantenne empfangene Signal schwach und unklar. Der Empfang von AM-Signalen ist im allgemeinen besser als der Empfang von FM-Signalen. Dies ist darauf zurückzuführen, daß AM-Funkwellen
mit niedriger Frequenz gesendet werden. Diese langen, niederfrequenten Funkwellen können der Erdkrümmungfolgen und werden nicht so sehr in die Atmosphäre abgegeben. FM-Rundfunkübertragungen werdenmit hoher Frequenz übertragen und die Funkwellen können sich nicht derErdoberfläche anpassen. Aufgrunddessen schwinden FM- Funkwellen im allgemeinen in kurzenEntfernungen zur Sendestation. Darüber hinaus werden FM-Signale leicht von Gebäuden, Bergen oderanderen Hindernissen beeinträchtigt.
B750A01A-AST Funktion des Autoradios
Ionosphäre
FM-Empfang
Dies kann auf unterschiedliche Faktoren zurückzu-führen sein, wie z.B. auf den Abstand zur Rundfunkstation, auf die Nähe vonanderen Rundfunkstationen mit starker Sendeleistung oder auf im Sendebereich befindliche Gebäude,Brücken oder andere große Hindernisse.
B750A01L
B750A03L
Darüber hinaus übersteigen sie Hindernisse, so daß eine bessere Signalabdeckung gewährleistet wird. Aufgrund dessen können AM-Rundfunkübertragungen in großen Entfernungen klarer empfangen werden, als FM-Rundfunküber-tragungen.

1
EIGENSCHAFTEN DES HYUNDAI
123
B750A04L

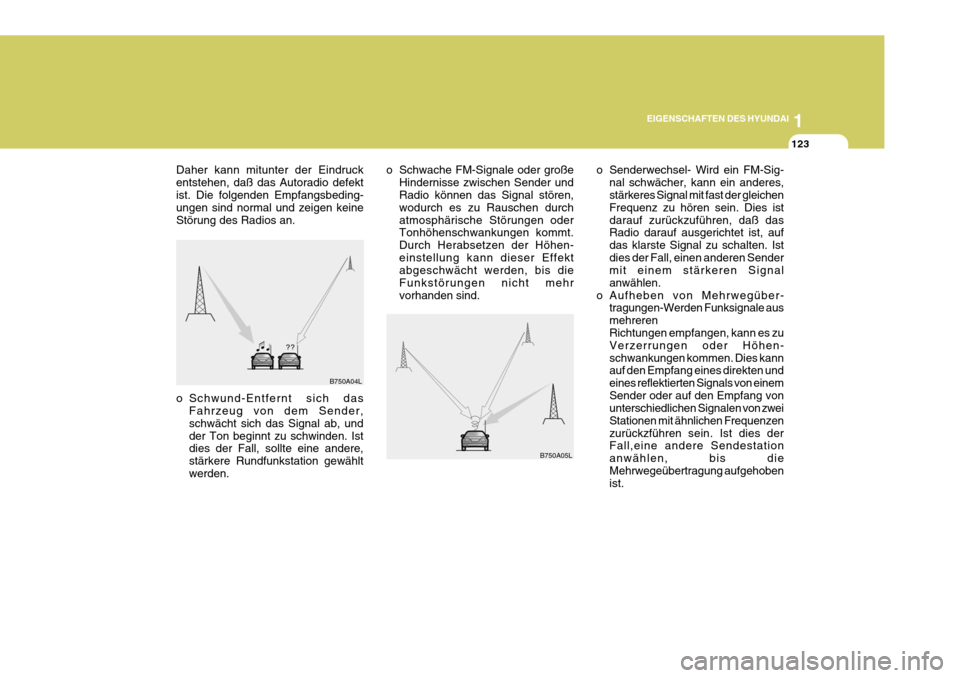

B750A05Lo Senderwechsel- Wird ein FM-Sig-
nal schwächer, kann ein anderes, stärkeres Signal mit fast der gleichen Frequenz zu hören sein. Dies istdarauf zurückzuführen, daß das Radio darauf ausgerichtet ist, auf das klarste Signal zu schalten. Istdies der Fall, einen anderen Sender mit einem stärkeren Signal anwählen.
o Aufheben von Mehrwegüber- tragungen-Werden Funksignale ausmehrerenRichtungen empfangen, kann es zu Verzerrungen oder Höhen- schwankungen kommen. Dies kann auf den Empfang eines direkten und eines reflektierten Signals von einemSender oder auf den Empfang von unterschiedlichen Signalen von zwei
Stationen mit ähnlichen Frequenzen zurückzführen sein. Ist dies der
Fall,eine andere Sendestationanwählen, bis dieMehrwegeübertragung aufgehoben ist.
Daher kann mitunter der Eindruck entstehen, daß das Autoradio defekt ist. Die folgenden Empfangsbeding- ungen sind normal und zeigen keineStörung des Radios an.
o Schwund-Entfernt sich das
Fahrzeug von dem Sender, schwächt sich das Signal ab, undder Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere, stärkere Rundfunkstation gewähltwerden. o Schwache FM-Signale oder große
Hindernisse zwischen Sender und Radio können das Signal stören, wodurch es zu Rauschen durchatmosphärische Störungen oder Tonhöhenschwankungen kommt. Durch Herabsetzen der Höhen-einstellung kann dieser Effekt abgeschwächt werden, bis die Funkstörungen nicht mehrvorhanden sind.

1EIGENSCHAFTEN DES HYUNDAI
124
!
PFLEGE DER DISCS
B750B03Y-AST Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in derAudioanlage verursachen. Dies bedeutet nicht, daß das Audioteil defekt ist. Halten Sie das Mobiltelefon indiesem Fall so weit wie möglich von der Anlage weg.
VORSICHT:
Bei Verwendung eines Kommuni-kationssystemes, wie z.B. eines Mobiltelefons oder Radioteilsinnerhalb des Fahrzeugs muß eine separate externe Antenne montiert sein. Werden Mobiltelefon oderRadio nur über die interne Antenne betrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zueiner Beeinträchtigung der Fahrzeugsicherheit kommen. WARNUNG:
Während der Fahrt kein Mobiltelefon benutzen. Dadurch kann es zu einem Verlust der Kontrolle über das Fahrzeugkommen, in deren Folge ein Unfall verursacht werden kann, der schwere Verletzungen bis hin zumTod oder schwere Schäden verursachen kann. Zum Telefonieren unbedingt an einersicheren Stelle anhalten.
! B850A02F-AST Richtige Handhabung Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. BeimAnfassen der Disc keine Fingerabdrücke auf der Oberfläche hinterlassen. Wenn die Oberflächezerkratzt ist, werden möglicherweise Signale übersprungen. Kein Klebeband, Papier oder gummierteAufkleber auf die Disc kleben. Nicht auf die Disc schreiben.B850A01L

1
EIGENSCHAFTEN DES HYUNDAI
125
Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurch kann der Abspielmechanismus schwerbeschädigt werden. Lagerung Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einem kühlen Ort lagern, an dem sie wederder Sonne, Wärme oder Staub ausgesetzt sind. Die Disc nicht herauszuziehenversuchen, wenn sie vom automatischen Lademechanismus eingezogen wird.
B850A02L
Halten Sie Ihre Discs sauber Als Folge von Fingerabdrücken, Staub oder Schmutz auf der Oberfläche werden möglicherweise Signaleübersprungen. Die Oberfläche mit einem sauberen, weichen Tuch reinigen. Wenn die Oberfläche starkverschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von mildem Spülmittel tränken und die Discsauberwischen. Siehe Zeichnung.
PFLEGE DER KASSETTEN
Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöhtwerden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starkeKälte und gegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichenKassettenschutzhüllen aufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß die Innenraumtemperatur zuerstauf eine angemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann.
B860A01A-AST
B860A01L

1EIGENSCHAFTEN DES HYUNDAI
126
o Die Flächen des Magnetbandsniemals berühren oder verunreinigen.
o In die Nähe der Kassetten sowie
des Kassettenrecorders dürfenkeine magnetisierten Gegenstände, wie z.B. Elektromotoren, Lautsprecher oder Transformatorengelangen.
o Die Kassetten an einem kühlen,
trockenen Ort mit nach untengerichteter Öffnung aufbewahren, damit kein Staub in die Kassette gelangt.
o Ein überhäufiges Rückspulen zum Wiederholen einer bestimmtenMelodie oder Bandstelle vermeiden.Hierdurch kann es zu einer fehlerhaften Aufwicklung des Magnetbands und unter Umständenzu einer hohen inneren Spannung kommen. Dies könnte eine Beeinträchtigung der Abspielqualitätder Kassette zur Folge haben. Tritt diese Erscheinung auf, kann sie mitunter durch schnelles,mehrmaliges Spulen der Kassette vom Anfang bis zum Ende und umgekehrt behoben werden.
o Wird eine Kassette nicht abgespielt,
darf sie nicht im Kassettenrecorderverbleiben. Dies kann zur Beschädigung sowohl des Kassettenrecorders als auch derKassetten führen.
o Es sollten keine längeren Kassetten
als C-60 (Gesamtspiellänge 60 min)verwendet werden. C-120-oder C- 180-Kassetten sind sehr dünn und eignen sich nicht so sehr für dieVerwendung im Fahrzeug. Wird das Problem auf diese Weisenicht beseitigt, darf die Kassettenicht mehr im Fahrzeug abgespielt werden.
Magnetkopf
B860A02L
Wattestäbchen
o Auf Wiedergabekopf, Bandantriebs- rolle und Klemmrolle können sich Rückstände des Magnetbandsansammeln, die zu einer Beeinträchtigung der Tonqualität, z.B. zu Tonschwankungen führenkönnen. Diese Elemente müssen monatlich mit einer handelsüblichen Reinigungskassette oder mit einerbesonderen Lösung gereinigt werden, die in Hifi-Geschäften erhältlich sind.
o Ein Kassettenetikett dart nicht lose
sein oder sich abschälen, daandernfalls Probleme beim Kassettenauswurf auftreten können.
B860A01NF

1
EIGENSCHAFTEN DES HYUNDAI
127
Die Anweisungen des Herstellers müssen sorgfältig befolgt werden.Grundsätzlich keinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette
sicherstellen, daß das Magnetbandfest auf der Spule aufgewickelt ist. Ein lockeres Band durch Dreheneines Stifts in den Transportrollen spannen.
B860A03L HINWEIS: Untersuchen Sie jede Kassette, bevor Sie diese in die Anlage hineinstecken. Wenn das Bandlocker ist, befestigen Sie eine der Aufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn das Etikettsich löst, stecken Sie die Kassette nicht in den Rekorder. Das lockere Etikett kann zu einer Störung in derAntriebsmechanik bei der Herausahme der Kassette führen. Kassettenbänder sollten nichthohen Temperaturen oder hoher Luftfeuchtigkeit, auf dem Armaturenbrett oder imKassettenspieler, ausgesetzt werden. Wenn ein Band extrem heiß oder kalt ist, sollte es auf einegemäßigte Temperatur gelangen, bevor es in den Rekorder gesteckt wird.
SCHEIBENANTENNE
B870D01Y-GST Wird der Radioschalter eingeschaltet, während der Zündschalter auf "ON" oder "ACC" steht, können Sie in IhremAuto über die Antenne in der Heckscheibe sowohl Mittelwelle als auch Ultrakurzwelle empfangen. HNF2189
