Hyundai Sonata 2008 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2008, Model line: Sonata, Model: Hyundai Sonata 2008Pages: 389, PDF Size: 22.11 MB
Page 11 of 389
Einleitung
4
1
A020104AUN

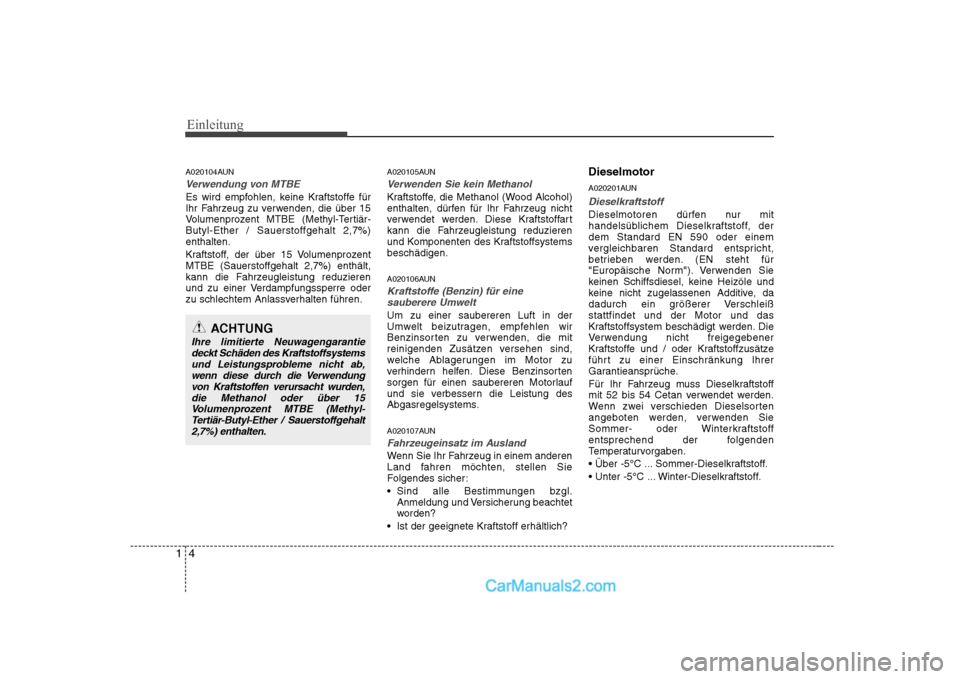

Verwendung von MTBE
Es wird empfohlen, keine Kraftstoffe für
Ihr Fahrzeug zu verwenden, die über 15
Volumenprozent MTBE (Methyl-Tertiär-Butyl-Ether / Sauerstoffgehalt 2,7%)enthalten.
Kraftstoff, der über 15 Volumenprozent MTBE (Sauerstoffgehalt 2,7%) enthält,
kann die Fahrzeugleistung reduzieren
und zu einer Verdampfungssperre oder
zu schlechtem Anlassverhalten führen. A020105AUN
Verwenden Sie kein Methanol
Kraftstoffe, die Methanol (Wood Alcohol)
enthalten, dürfen für Ihr Fahrzeug nicht
verwendet werden. Diese Kraftstoffart
kann die Fahrzeugleistung reduzieren
und Komponenten des Kraftstoffsystemsbeschädigen.
A020106AUN
Kraftstoffe (Benzin) für eine
sauberere Umwelt
Um zu einer saubereren Luft in der
Umwelt beizutragen, empfehlen wir
Benzinsorten zu verwenden, die mit
reinigenden Zusätzen versehen sind,
welche Ablagerungen im Motor zu
verhindern helfen. Diese Benzinsorten
sorgen für einen saubereren Motorlauf
und sie verbessern die Leistung des
Abgasregelsystems.
A020107AUN
Fahrzeugeinsatz im Ausland
Wenn Sie Ihr Fahrzeug in einem anderen
Land fahren möchten, stellen Sie
Folgendes sicher:
Sind alle Bestimmungen bzgl. Anmeldung und Versicherung beachtet
worden?
Ist der geeignete Kraftstoff erhältlich? Dieselmotor
A020201AUN
Dieselkraftstoff
Dieselmotoren dürfen nur mit
handelsüblichem Dieselkraftstoff, derdem Standard EN 590 oder einem
vergleichbaren Standard entspricht,
betrieben werden. (EN steht für
"Europäische Norm"). Verwenden Sie
keinen Schiffsdiesel, keine Heizöle und
keine nicht zugelassenen Additive, da
dadurch ein größerer Verschleißstattfindet und der Motor und das
Kraftstoffsystem beschädigt werden. Die
Verwendung nicht freigegebener
Kraftstoffe und / oder Kraftstoffzusätze
führt zu einer Einschränkung Ihrer
Garantieansprüche.
Für Ihr Fahrzeug muss Dieselkraftstoff
mit 52 bis 54 Cetan verwendet werden.
Wenn zwei verschieden Dieselsorten
angeboten werden, verwenden Sie
Sommer- oder Winterkraftstoff
entsprechend der folgenden
Temperaturvorgaben.
Sommer-Dieselkraftstoff.
Winter-Dieselkraftstoff.
ACHTUNG
Ihre limitierte Neuwagengarantie
deckt Schäden des Kraftstoffsystemsund Leistungsprobleme nicht ab,wenn diese durch die Verwendungvon Kraftstoffen verursacht wurden,
die Methanol oder über 15Volumenprozent MTBE (Methyl- Tertiär-Butyl-Ether / Sauerstoffgehalt2,7%) enthalten.
Page 12 of 389
15
Einleitung

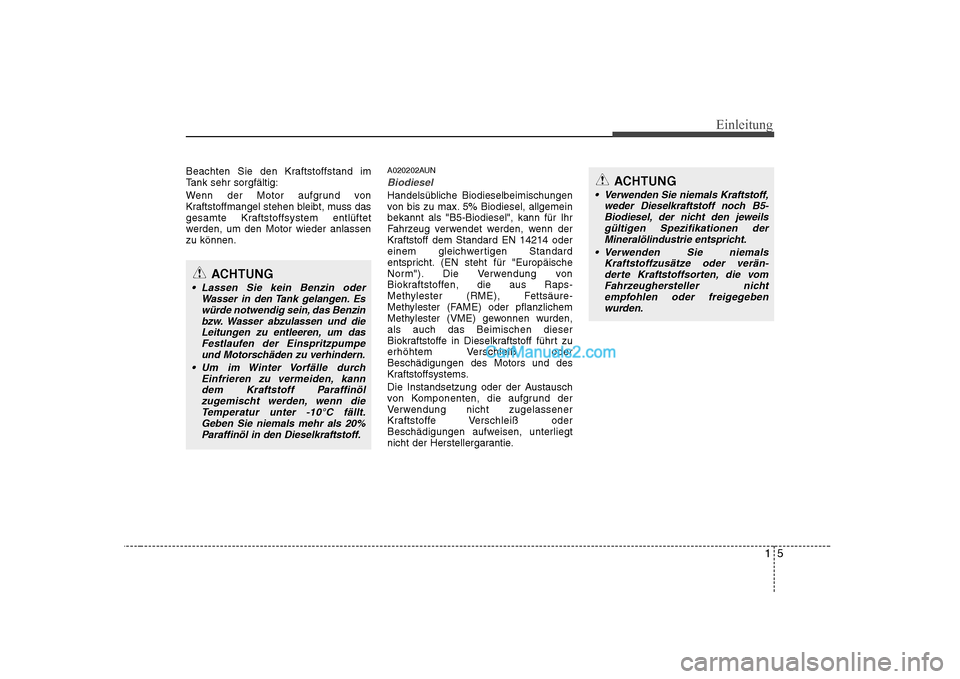

Beachten Sie den Kraftstoffstand im
Tank sehr sorgfältig:
Wenn der Motor aufgrund von
Kraftstoffmangel stehen bleibt, muss das
gesamte Kraftstoffsystem entlüftet
werden, um den Motor wieder anlassenzu können.A020202AUNBiodiesel
Handelsübliche Biodieselbeimischungen
von bis zu max. 5% Biodiesel, allgemeinbekannt als "B5-Biodiesel", kann für Ihr
Fahrzeug verwendet werden, wenn der
Kraftstoff dem Standard EN 14214 oder
einem gleichwertigen Standard
entspricht. (EN steht für "Europäische
Norm"). Die Verwendung von
Biokraftstoffen, die aus Raps-
Methylester (RME), Fettsäure-
Methylester (FAME) oder pflanzlichem
Methylester (VME) gewonnen wurden,als auch das Beimischen dieser
Biokraftstoffe in Dieselkraftstoff führt zu
erhöhtem Verschleiß oderBeschädigungen des Motors und des
Kraftstoffsystems.
Die Instandsetzung oder der Austausch
von Komponenten, die aufgrund der
Verwendung nicht zugelassener
Kraftstoffe Verschleiß oder
Beschädigungen aufweisen, unterliegt
nicht der Herstellergarantie.
ACHTUNG
Lassen Sie kein Benzin oder
Wasser in den Tank gelangen. Es
würde notwendig sein, das Benzin bzw. Wasser abzulassen und dieLeitungen zu entleeren, um das Festlaufen der Einspritzpumpe
und Motorschäden zu verhindern.
Um im Winter Vorfälle durch Einfrieren zu vermeiden, kanndem Kraftstoff Paraffinöl
zugemischt werden, wenn die Temperatur unter -10°C fällt.Geben Sie niemals mehr als 20% Paraffinöl in den Dieselkraftstoff.
ACHTUNG
Verwenden Sie niemals Kraftstoff,
weder Dieselkraftstoff noch B5-Biodiesel, der nicht den jeweilsgültigen Spezifikationen der
Mineralölindustrie entspricht.
Verwenden Sie niemals Kraftstoffzusätze oder verän-derte Kraftstoffsorten, die vom Fahrzeughersteller nicht
empfohlen oder freigegeben wurden.
Page 13 of 389
Einleitung
6
1
A030000AUN

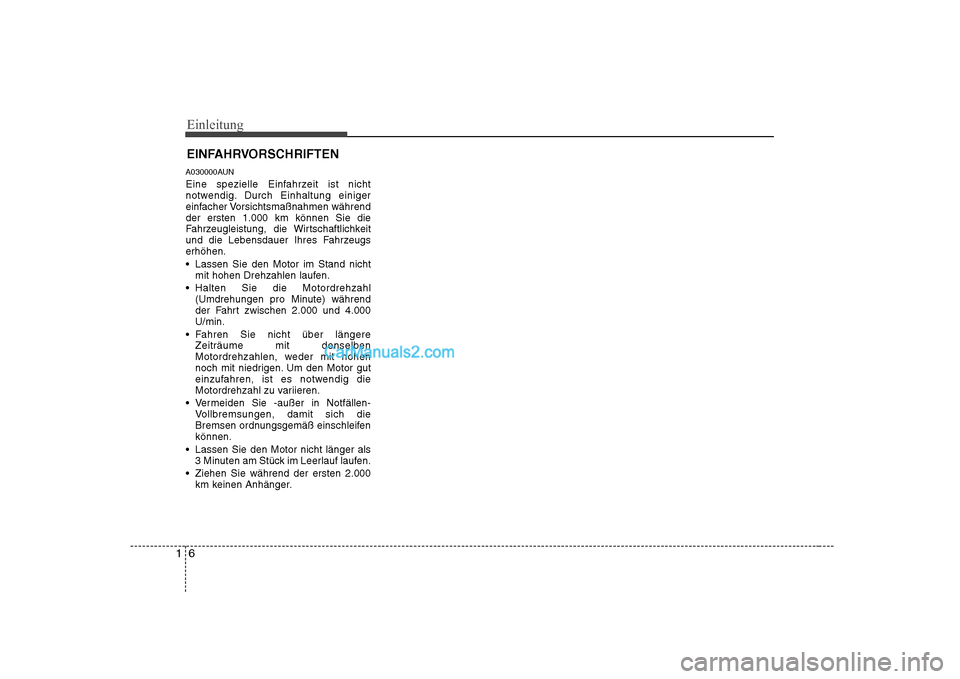

Eine spezielle Einfahrzeit ist nicht
notwendig. Durch Einhaltung einiger
einfacher Vorsichtsmaßnahmen währendder ersten 1.000 km können Sie die
Fahrzeugleistung, die Wirtschaftlichkeit
und die Lebensdauer Ihres Fahrzeugserhöhen.
Lassen Sie den Motor im Stand nicht
mit hohen Drehzahlen laufen.
Halten Sie die Motordrehzahl (Umdrehungen pro Minute) während
der Fahrt zwischen 2.000 und 4.000U/min.
Fahren Sie nicht über längere Zeiträume mit denselben
Motordrehzahlen, weder mit hohen
noch mit niedrigen. Um den Motor gut
einzufahren, ist es notwendig die
Motordrehzahl zu variieren.
Vermeiden Sie -außer in Notfällen- Vollbremsungen, damit sich die
Bremsen ordnungsgemäß einschleifenkönnen.
Lassen Sie den Motor nicht länger als 3 Minuten am Stück im Leerlauf laufen.
Ziehen Sie während der ersten 2.000 km keinen Anhänger.
EINFAHRVORSCHRIFTEN
Page 14 of 389
17
Einleitung

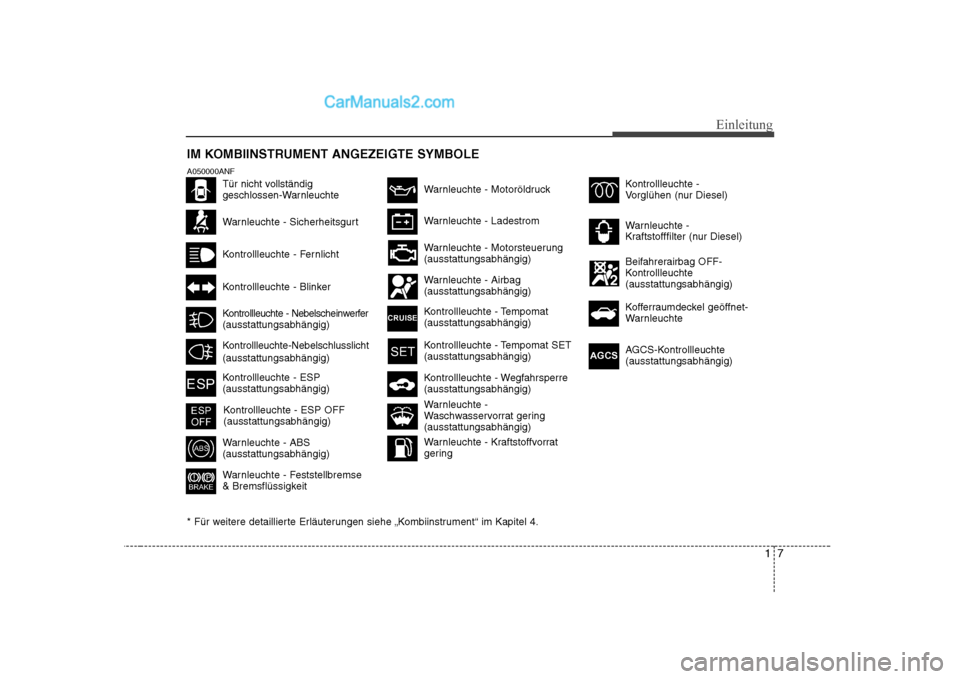

IM KOMBIINSTRUMENT ANGEZEIGTE SYMBOLE A050000ANFTür nicht vollständig
geschlossen-Warnleuchte
Warnleuchte - Sicherheitsgurt
Kontrollleuchte - Fernlicht
Kontrollleuchte - Blinker
Kontrollleuchte-Nebelschlusslicht (ausstattungsabhängig)
Kontrollleuchte - Nebelscheinwerfer (ausstattungsabhängig)
Warnleuchte - ABS (ausstattungsabhängig)
Warnleuchte - Feststellbremse
& Bremsflüssigkeit
Warnleuchte - Motoröldruck
Warnleuchte - Ladestrom
Kontrollleuchte - ESP (ausstattungsabhängig)
Kontrollleuchte - ESP OFF (ausstattungsabhängig) Warnleuchte - Motorsteuerung(ausstattungsabhängig)
Warnleuchte - Airbag (ausstattungsabhängig)
Kontrollleuchte - Tempomat (ausstattungsabhängig)
Kontrollleuchte - Tempomat SET (ausstattungsabhängig)
Kontrollleuchte - Wegfahrsperre (ausstattungsabhängig)
Warnleuchte - Kraftstoffvorrat
gering
Kontrollleuchte -
Vorglühen (nur Diesel)
Warnleuchte -
Kraftstofffilter (nur Diesel)
Warnleuchte -
Waschwasservorrat gering(ausstattungsabhängig)
* Für weitere detaillierte Erläuterungen siehe „Kombiinstrument“ im Kapitel 4.
Beifahrerairbag OFF-
Kontrollleuchte(ausstattungsabhängig)
Kofferraumdeckel geöffnet-
Warnleuchte
AGCS-Kontrollleuchte (ausstattungsabhängig)
AGCS
Page 15 of 389
2

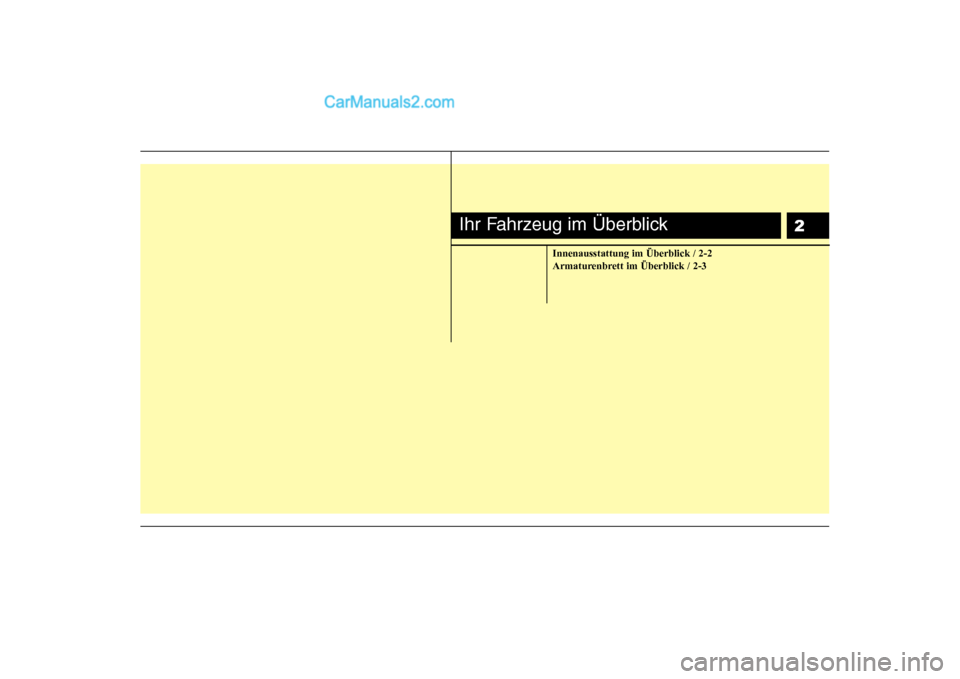

Innenausstattung im Überblick / 2-2
Armaturenbrett im Überblick / 2-3
Ihr Fahrzeug im Überblick
Page 16 of 389
Ihr Fahrzeug im Überblick
2
2

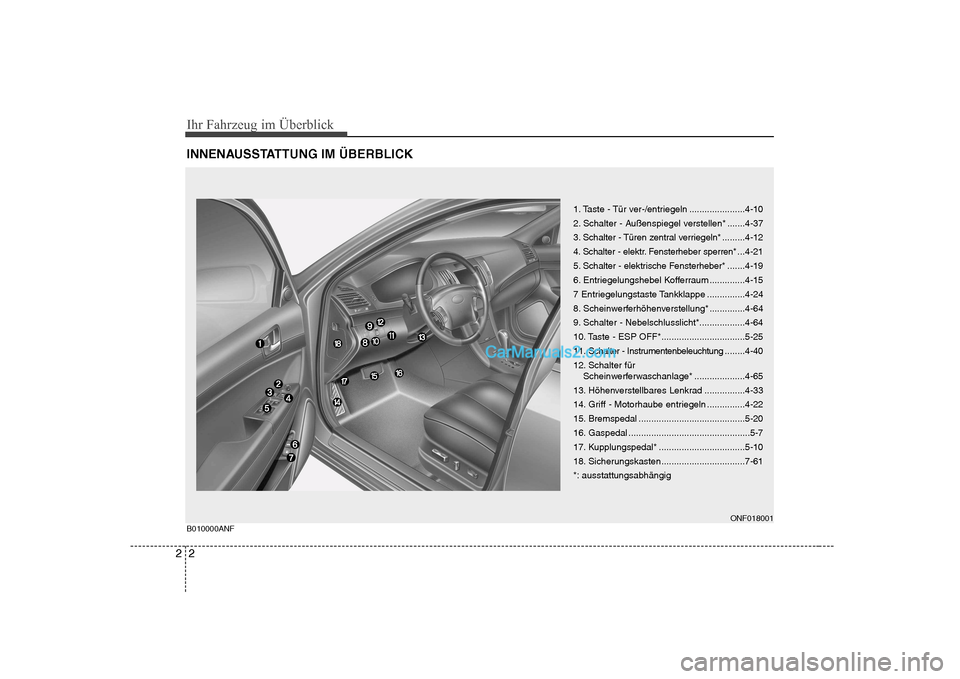

INNENAUSSTATTUNG IM ÜBERBLICK B010000ANF
ONF018001
1. Taste - Tür ver-/entriegeln ......................4-10
2. Schalter - Außenspiegel verstellen* .......4-37
3. Schalter - Türen zentral verriegeln*
.........4-12
4. Schalter - elektr. Fensterheber sperren* ... 4-21
5. Schalter - elektrische Fensterheber* .......4-19
6. Entriegelungshebel Kofferraum ..............4-15
7 Entriegelungstaste Tankklappe ...............4-24
8. Scheinwerferhöhenverstellung* ..............4-64
9. Schalter - Nebelschlusslicht*..................4-64
10. Taste - ESP OFF*.................................5-25
11. Schalter - Instrumentenbeleuchtung ........4-40
12. Schalter für Scheinwerferwaschanlage* ....................4-65
13. Höhenverstellbares Lenkrad ................4-33
14. Griff - Motorhaube entriegeln ...............4-22
15. Bremspedal ..........................................5-20
16. Gaspedal ................................................5-7
17. Kupplungspedal* ..................................5-10
18. Sicherungskasten.................................7-61
*: ausstattungsabhängig
Page 17 of 389
23
Ihr Fahrzeug im Überblick
ARMATURENBRETT IM ÜBERBLICK
B020000ANFONF018002
1. Fahrerairbag vorn* ...........................3-43
2. Licht- & Blinkerschalter ....................4-60
3. Kombiinstrument ..............................4-39
4. Wischer-/Wascherschalter................4-66
5. Tempomat-Bedienelemente* ............5-32
6. Zündschloss .......................................5-5
7. Lenkrad ............................................4-32
8. Digitale Zeituhr*..............................4-100
9. Audio-Bedienelemente*..................4-103
10. Klimaregelsystem* .........................4-73
11. Warnblinkerschalter ........................4-59
12. Sitzheizungsschalter* .......................3-7
13. Wählhebel ......................................5-12
14. Zigarettenanzünder ........................4-97
15. 12V-Steckdose ...............................4-99
16. Aschenbecher ................................4-97
17. Beifahrerairbag vorn* .....................3-43
18. Lüftungsregler ................................4-76
19. Handschuhfach ..............................4-95
*: ausstattungsabhängig
Page 18 of 389
3

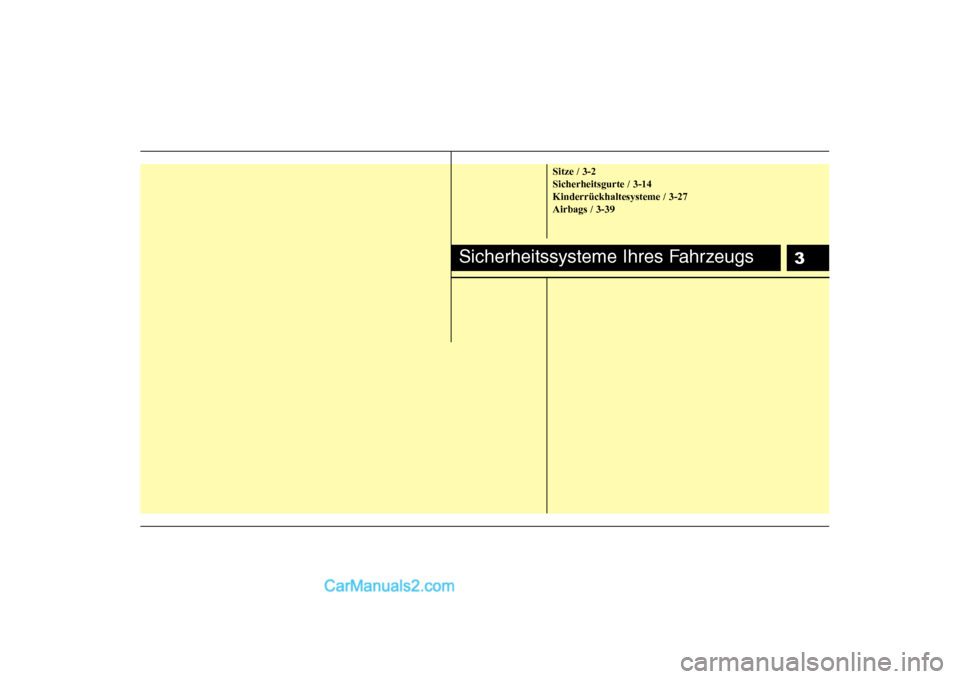

Sitze / 3-2 Sicherheitsgurte / 3-14Kinderrückhaltesysteme / 3-27Airbags / 3-39
Sicherheitssysteme Ihres Fahrzeugs
Page 19 of 389
Sicherheitssysteme Ihres Fahrzeugs
2
3

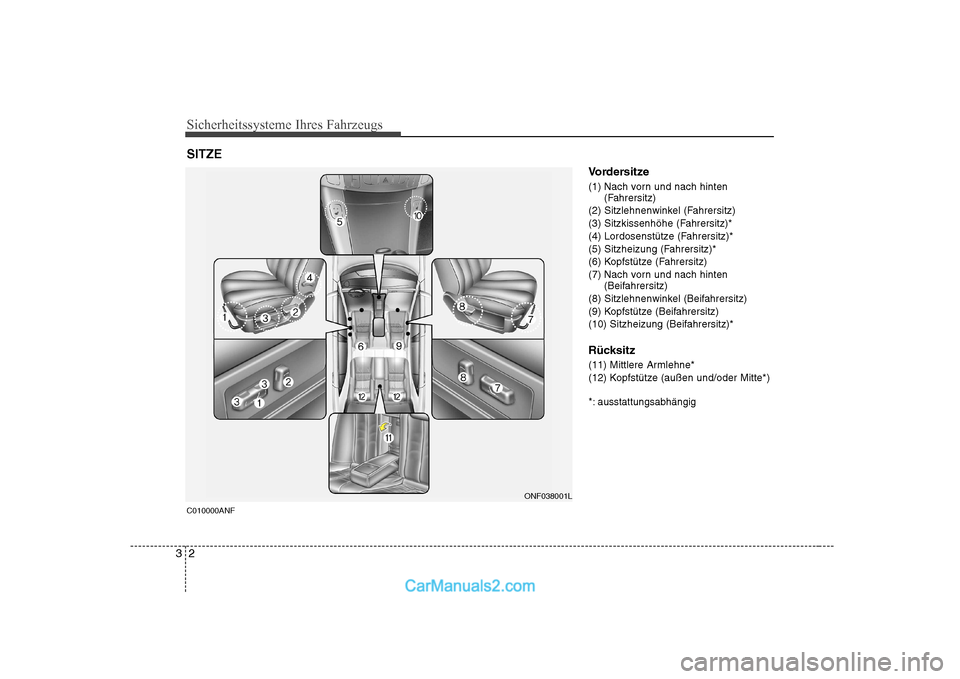

Vordersitze
(1) Nach vorn und nach hinten
(Fahrersitz)
(2) Sitzlehnenwinkel (Fahrersitz)
(3) Sitzkissenhöhe (Fahrersitz)*
(4) Lordosenstütze (Fahrersitz)*
(5) Sitzheizung (Fahrersitz)*
(6) Kopfstütze (Fahrersitz)
(7) Nach vorn und nach hinten (Beifahrersitz)
(8) Sitzlehnenwinkel (Beifahrersitz)
(9) Kopfstütze (Beifahrersitz)
(10) Sitzheizung (Beifahrersitz)*
Rücksitz
(11) Mittlere Armlehne*
(12) Kopfstütze (außen und/oder Mitte*)
*: ausstattungsabhängig
SITZE C010000ANF
ONF038001L
Page 20 of 389
33
Sicherheitssysteme Ihres Fahrzeugs

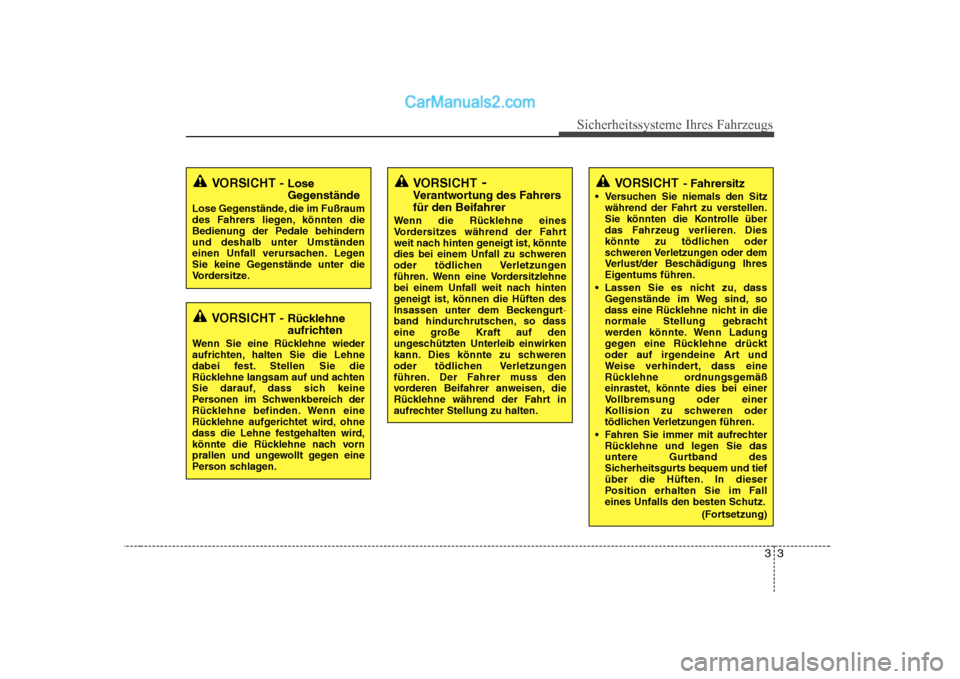

VORSICHT- Fahrersitz
Versuchen Sie niemals den Sitz während der Fahrt zu verstellen.
Sie könnten die Kontrolle über
das Fahrzeug verlieren. Dies
könnte zu tödlichen oder
schweren Verletzungen oder dem
Verlust/der Beschädigung Ihres
Eigentums führen.
Lassen Sie es nicht zu, dass Gegenstände im Weg sind, so
dass eine Rücklehne nicht in die
normale Stellung gebracht
werden könnte. Wenn Ladung
gegen eine Rücklehne drückt
oder auf irgendeine Art und
Weise verhindert, dass eine
Rücklehne ordnungsgemäß
einrastet, könnte dies bei einer
Vollbremsung oder einer
Kollision zu schweren oder
tödlichen Verletzungen führen.
Fahren Sie immer mit aufrechter Rücklehne und legen Sie das
untere Gurtband des
Sicherheitsgurts bequem und tief
über die Hüften. In dieser
Position erhalten Sie im Fall
eines Unfalls den besten Schutz.
(Fortsetzung)
VORSICHT - Rücklehne
aufrichten
Wenn Sie eine Rücklehne wieder
aufrichten, halten Sie die Lehne
dabei fest. Stellen Sie die
Rücklehne langsam auf und achten
Sie darauf, dass sich keine
Personen im Schwenkbereich der
Rücklehne befinden. Wenn eine
Rücklehne aufgerichtet wird, ohne
dass die Lehne festgehalten wird,
könnte die Rücklehne nach vorn
prallen und ungewollt gegen eine
Person schlagen.
VORSICHT - Lose
Gegenstände
Lose Gegenstände, die im Fußraum
des Fahrers liegen, könnten die
Bedienung der Pedale behindernund deshalb unter Umständen
einen Unfall verursachen. Legen
Sie keine Gegenstände unter die
Vordersitze.VORSICHT -
Verantwortung des Fahrers für den Beifahrer
Wenn die Rücklehne eines
Vordersitzes während der Fahrt
weit nach hinten geneigt ist, könnte
dies bei einem Unfall zu schweren
oder tödlichen Verletzungen
führen. Wenn eine Vordersitzlehne
bei einem Unfall weit nach hinten
geneigt ist, können die Hüften des
Insassen unter dem Beckengurt
-band hindurchrutschen, so dass
eine große Kraft auf den
ungeschützten Unterleib einwirken
kann. Dies könnte zu schweren
oder tödlichen Verletzungen
führen. Der Fahrer muss den
vorderen Beifahrer anweisen, die
Rücklehne während der Fahrt in
aufrechter Stellung zu halten.
