Hyundai Sonata 2008 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2008, Model line: Sonata, Model: Hyundai Sonata 2008Pages: 389, PDF Size: 22.11 MB

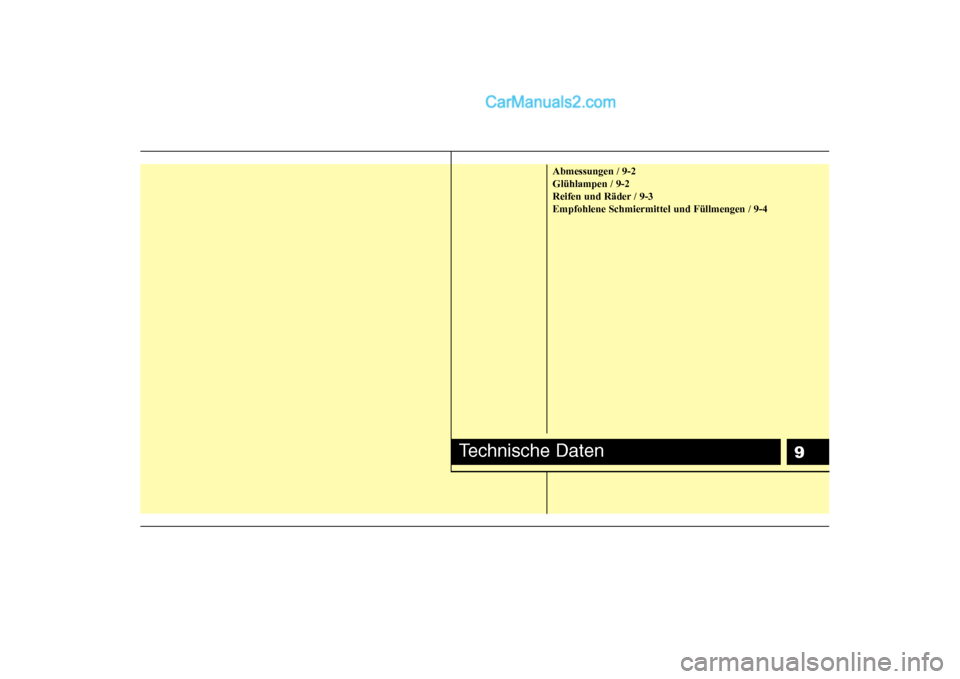

Page 381 of 389
9
Abmessungen / 9-2 Glühlampen / 9-2
Reifen und Räder / 9-3Empfohlene Schmiermittel und Füllmengen / 9-4
Technische Daten
Page 382 of 389
Technische Daten
2
9
ABMESSUNGEN I010000ANF
Glühlampe Watt (W)
Scheinwerfer (Abblendlicht) 55
Scheinwerfer (Fernlicht) 55
Blinkleuchten vorn 21 Standlicht 5
Blinkleuchten seitlich* 5
Nebelscheinwerfer* 27
Nebelschlussleuchte* 21
Brems- & Rückleuchten 21/5
Blinkleuchten hinten 21
Rückfahrscheinwerfer 16
Dritte Bremsleuchte 16
Kennzeichenleuchten 5
Leselampen vorn* 10
Mittlere Dachleuchten 10
Laderaumleuchte* 5
Handschuhfachbeleuchtung* 5
Schminkspiegelbeleuchtung* 5
GLÜHLAMPEN I030000ANF
* : ausstattungsabhängig
Position mm
Gesamte Länge 4800
Gesamte Breite 1830
Gesamte Höhe 1475
Spurweite vorn 1575 (1565 * 1
)
Spurweite hinten 1560 (1550 * 1
)
Radstand 2730
* 1
: Mit Reifen 215/60R16, 225/50R17
Page 383 of 389
93
Technische Daten
REIFEN UND RÄDER I020000ANF
Reifenluftdruckbar (kPa)
Vorn Hinten
215/65R15 6.0J×15
215/60R16 6.5J×16 2,2 (220) 2,2 (220)225/50R17 6.5J×17
205/70R15 6.0J×15 2,1 (210) 2,1 (210)
Standardrad Anzugsdrehmoment
Radmuttern kgm (Nm)
9~11
(88~107)
Position
Reifengröße Felgengröße/
Einpresstiefe

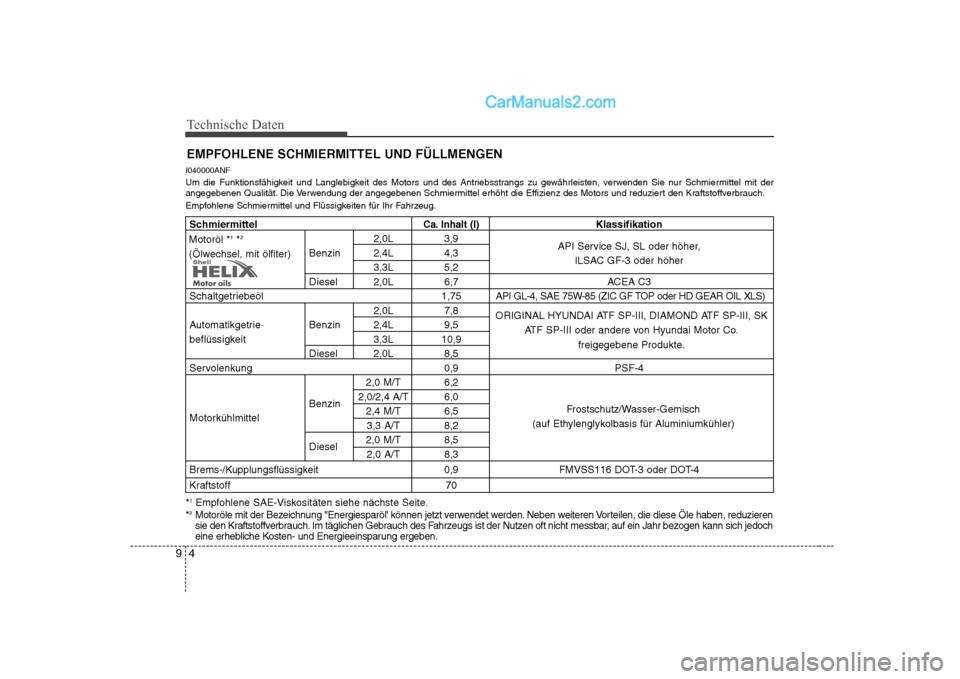

Page 384 of 389
Technische Daten
4
9
EMPFOHLENE SCHMIERMITTEL UND FÜLLMENGEN
I040000ANF
Um die Funktionsfähigkeit und Langlebigkeit des Motors und des Antriebsstrangs zu gewährleisten, verwenden Sie nur Schmiermitte l mit der
angegebenen Qualität. Die Verwendung der angegebenen Schmiermittel erhöht die Effizienz des Motors und reduziert den Kraftstoffv erbrauch.
Empfohlene Schmiermittel und Flüssigkeiten für Ihr Fahrzeug. * 1
Empfohlene SAE-Viskositäten siehe nächste Seite.
* 2
Motoröle mit der Bezeichnung "Energiesparöl' können jetzt verwendet werden. Neben weiteren Vorteilen, die diese Öle haben, reduz ieren
sie den Kraftstoffverbrauch. Im täglichen Gebrauch des Fahrzeugs ist der Nutzen oft nicht messbar, auf ein Jahr bezogen kann sic h jedoch
eine erhebliche Kosten- und Energieeinsparung ergeben.
SchmiermittelCa. Inhalt (l)Klassifikation
2,0L 3,9
Benzin 2,4L 4,3 API Service SJ, SL oder höher,
3,3L 5,2 ILSAC GF-3 oder höher
Diesel 2,0L 6,7 ACEA C3
Schaltgetriebeöl 1,75API GL-4, SAE 75W-85 (ZIC GF TOP oder HD GEAR OIL XLS)
2,0L 7,8
Automatikgetrie
-Benzin 2,4L 9,5
beflüssigkeit 3,3L 10,9 Diesel 2,0L 8,5
Servolenkung 0,9 PSF-4
2,0 M/T 6,2
Benzin 2,0/2,4 A/T 6,0
Motorkühlmittel 2,4 M/T 6,5
3,3 A/T 8,2
Diesel 2,0 M/T 8,5
2,0 A/T 8,3
Brems-/Kupplungsflüssigkeit 0,9 FMVSS116 DOT-3 oder DOT-4
Kraftstoff 70
Motoröl *1
*2
(Ölwechsel, mit ölfiter)
ORIGINAL HYUNDAI ATF SP-III, DIAMOND ATF SP-III, SK ATF SP-III oder andere von Hyundai Motor Co.
freigegebene Produkte.
Frostschutz/Wasser-Gemisch
(auf Ethylenglykolbasis für Aluminiumkühler)

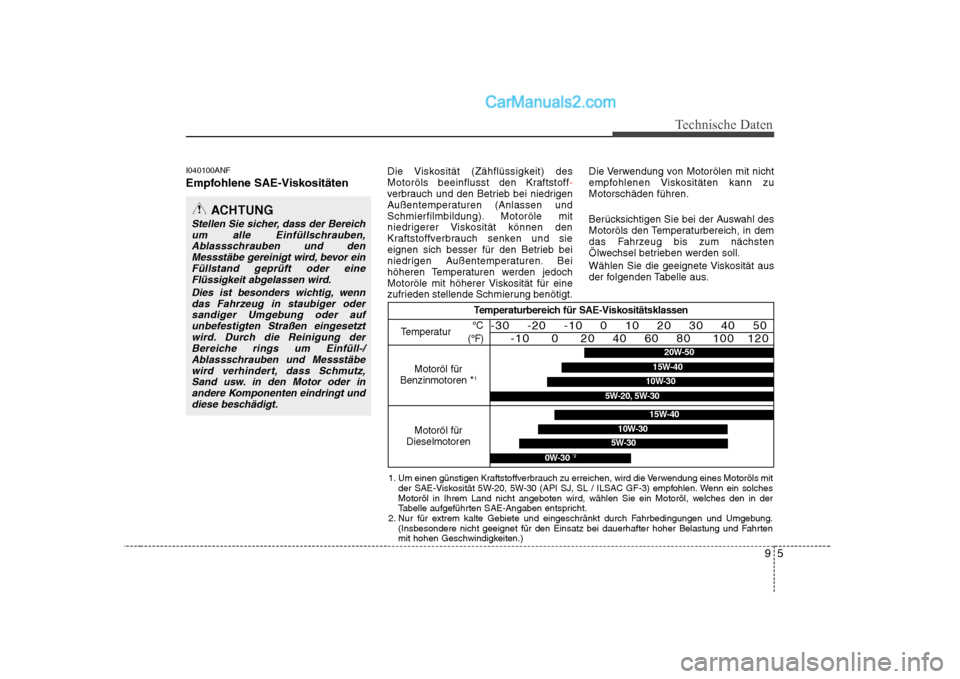

Page 385 of 389
95
Technische Daten
I040100ANF
Empfohlene SAE-Viskositäten Die Viskosität (Zähflüssigkeit) des
Motoröls beeinflusst den Kraftstoff
-verbrauch und den Betrieb bei niedrigen
Außentemperaturen (Anlassen und
Schmierfilmbildung). Motoröle mit
niedrigerer Viskosität können den
Kraftstoffverbrauch senken und sie
eignen sich besser für den Betrieb bei
niedrigen Außentemperaturen. Bei
höheren Temperaturen werden jedoch
Motoröle mit höherer Viskosität für eine
zufrieden stellende Schmierung benötigt.Die Verwendung von Motorölen mit nicht
empfohlenen Viskositäten kann zuMotorschäden führen.
Berücksichtigen Sie bei der Auswahl des
Motoröls den Temperaturbereich, in dem
das Fahrzeug bis zum nächsten
Ölwechsel betrieben werden soll.
Wählen Sie die geeignete Viskosität aus
der folgenden Tabelle aus.
ACHTUNG
Stellen Sie sicher, dass der Bereich
um alle Einfüllschrauben, Ablassschrauben und denMessstäbe gereinigt wird, bevor ein
Füllstand geprüft oder eineFlüssigkeit abgelassen wird.
Dies ist besonders wichtig, wenndas Fahrzeug in staubiger oder
sandiger Umgebung oder auf unbefestigten Straßen eingesetztwird. Durch die Reinigung derBereiche rings um Einfüll-/
Ablassschrauben und Messstäbe wird verhindert, dass Schmutz,Sand usw. in den Motor oder inandere Komponenten eindringt und
diese beschädigt.
Temperaturbereich für SAE-Viskositätsklassen
Temperatur
Motoröl für
Benzinmotoren *
1
°C
(°F)-30 -20 -10 0 10 20 30 40 50 -10 0 20 40 60 80 100 120
Motoröl für
Dieselmotoren
5W-30
15W-40
10W-30
0W-30 *2
1. Um einen günstigen Kraftstoffverbrauch zu erreichen, wird die Verwendung eines Motoröls mit
der SAE-Viskosität 5W-20, 5W-30 (API SJ, SL / ILSAC GF-3) empfohlen. Wenn ein solches
Motoröl in Ihrem Land nicht angeboten wird, wählen Sie ein Motoröl, welches den in der
Tabelle aufgeführten SAE-Angaben entspricht.
2. Nur für extrem kalte Gebiete und eingeschränkt durch Fahrbedingungen und Umgebung. (Insbesondere nicht geeignet für den Einsatz bei dauerhafter hoher Belastung und Fahrten
mit hohen Geschwindigkeiten.)
20W-50
10W-30
15W-40
5W-20, 5W-30
Page 386 of 389
IStichwortverzeichnis

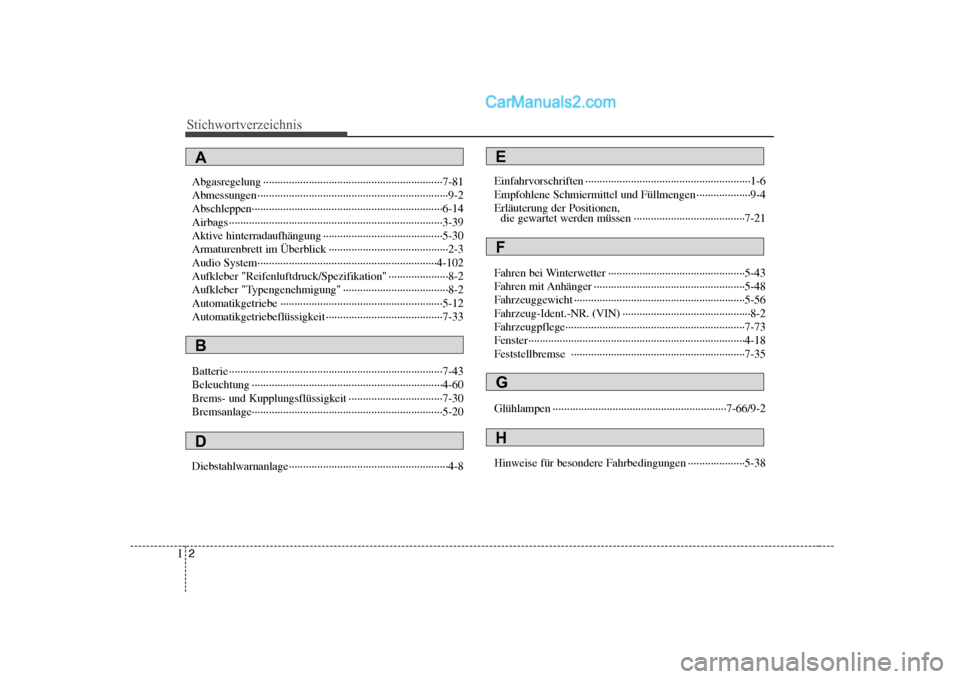

Page 387 of 389
Stichwortverzeichnis
2
I
Abgasregelung ·······························································7-81
Abmessungen ···································································9-2
Abschleppen···································································6-14
Airbags ···········································································3-39
Aktive hinterradaufhängung ··········································5-30
Armaturenbrett im Überblick ··········································2-3
Audio System·······························································4-102
Aufkleber "Reifenluftdruck/Spezifikation" ·····················8-2
Aufkleber "Typengenehmigung" ·····································8-2
Automatikgetriebe ·························································5-12
Automatikgetriebeflüssigkeit ·········································7-33
Batterie ···········································································7-43
Beleuchtung ···································································4-60
Brems- und Kupplungsflüssigkeit ·································7-30
Bremsanlage···································································5-20
Diebstahlwarnanlage························································4-8 Einfahrvorschriften ··························································1-6
Empfohlene Schmiermittel und Füllmengen ···················9-4Erläuterung der Positionen,
die gewartet werden müssen ·······································7-21
Fahren bei Winterwetter ················································5-43
Fahren mit Anhänger ·····················································5-48
Fahrzeuggewicht ····························································5-56
Fahrzeug-Ident.-NR. (VIN) ·············································8-2
Fahrzeugpflege·······························································7-73
Fenster············································································4-18Feststellbremse ·····························································7-35
Glühlampen ·····························································7-66/9-2
Hinweise für besondere Fahrbedingungen ····················5-38
A
B
D
E
F
G
H
Page 388 of 389

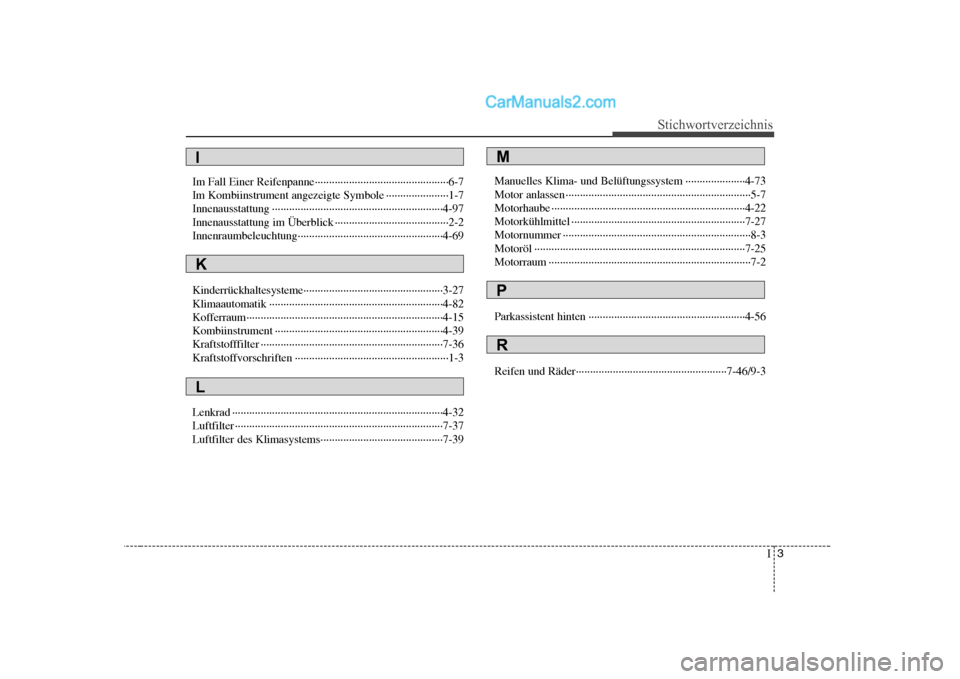

I3
Stichwortverzeichnis
Im Fall Einer Reifenpanne···············································6-7
Im Kombiinstrument angezeigte Symbole ······················1-7
Innenausstattung ····························································4-97
Innenausstattung im Überblick ········································2-2
Innenraumbeleuchtung···················································4-69
Kinderrückhaltesysteme·················································3-27
Klimaautomatik ·····························································4-82
Kofferraum·····································································4-15
Kombiinstrument ···························································4-39
Kraftstofffilter ································································7-36
Kraftstoffvorschriften ······················································1-3
Lenkrad ··········································································4-32
Luftfilter ·········································································7-37
Luftfilter des Klimasystems···········································7-39 Manuelles Klima- und Belüftungssystem ·····················4-73
Motor anlassen ·································································5-7
Motorhaube ····································································4-22
Motorkühlmittel ·····························································7-27
Motornummer ··································································8-3
Motoröl ··········································································7-25
Motorraum ·······································································7-2
Parkassistent hinten ·······················································4-56
Reifen und Räder·····················································7-46/9-3
I
K
L
M
R
P

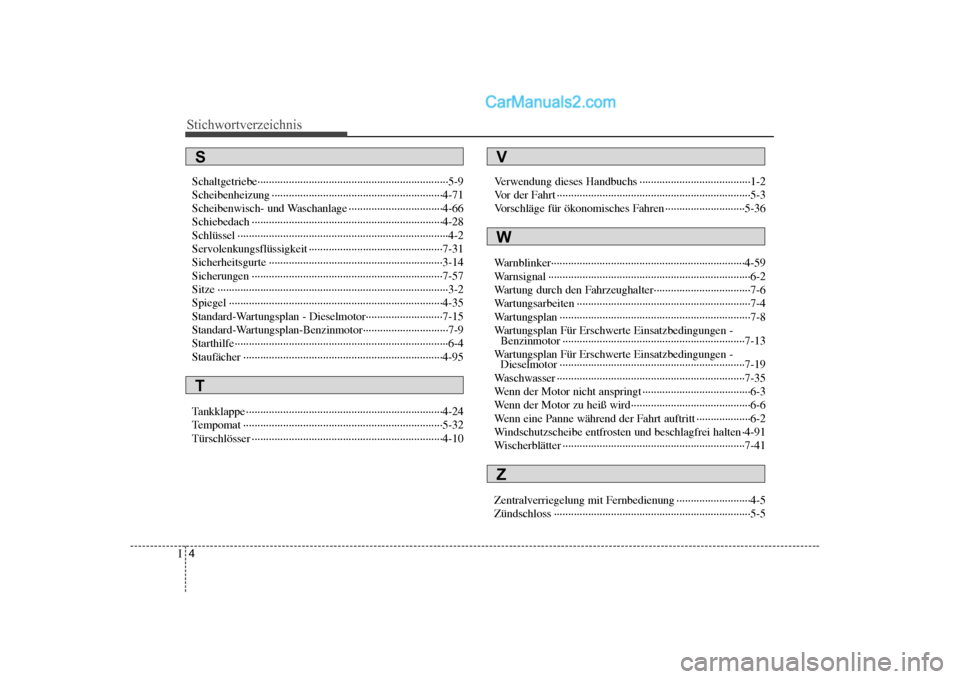

Page 389 of 389
Stichwortverzeichnis
4
I
Schaltgetriebe···································································5-9
Scheibenheizung ····························································4-71
Scheibenwisch- und Waschanlage ·································4-66
Schiebedach ···································································4-28
Schlüssel ··········································································4-2
Servolenkungsflüssigkeit ···············································7-31
Sicherheitsgurte ·····························································3-14
Sicherungen ···································································7-57
Sitze ·················································································3-2
Spiegel ···········································································4-35
Standard-Wartungsplan - Dieselmotor···························7-15
Standard-Wartungsplan-Benzinmotor······························7-9
Starthilfe···········································································6-4
Staufächer ······································································4-95
Tankklappe ·····································································4-24
Tempomat ······································································5-32
Türschlösser ···································································4-10 Verwendung dieses Handbuchs ·······································1-2
Vor der Fahrt ····································································5-3
Vorschläge für ökonomisches Fahren ····························5-36
Warnblinker····································································4-59
Warnsignal ·······································································6-2
Wartung durch den Fahrzeughalter··································7-6
Wartungsarbeiten ·····························································7-4
Wartungsplan ···································································7-8
Wartungsplan Für Erschwerte Einsatzbedingungen -
Benzinmotor ································································7-13
Wartungsplan Für Erschwerte Einsatzbedingungen - Dieselmotor ·································································7-19
Waschwasser ··································································7-35
Wenn der Motor nicht anspringt ······································6-3
Wenn der Motor zu heiß wird··········································6-6
Wenn eine Panne während der Fahrt auftritt ···················6-2
Windschutzscheibe entfrosten und beschlagfrei halten ·4-91
Wischerblätter ································································7-41
Zentralverriegelung mit Fernbedienung ··························4-5
Zündschloss ·····································································5-5
V
W
Z
T
S
