Hyundai Sonata 2011 Инструкция по эксплуатации (in Russian)

353
Средства обеспечения безопасности автомобиля

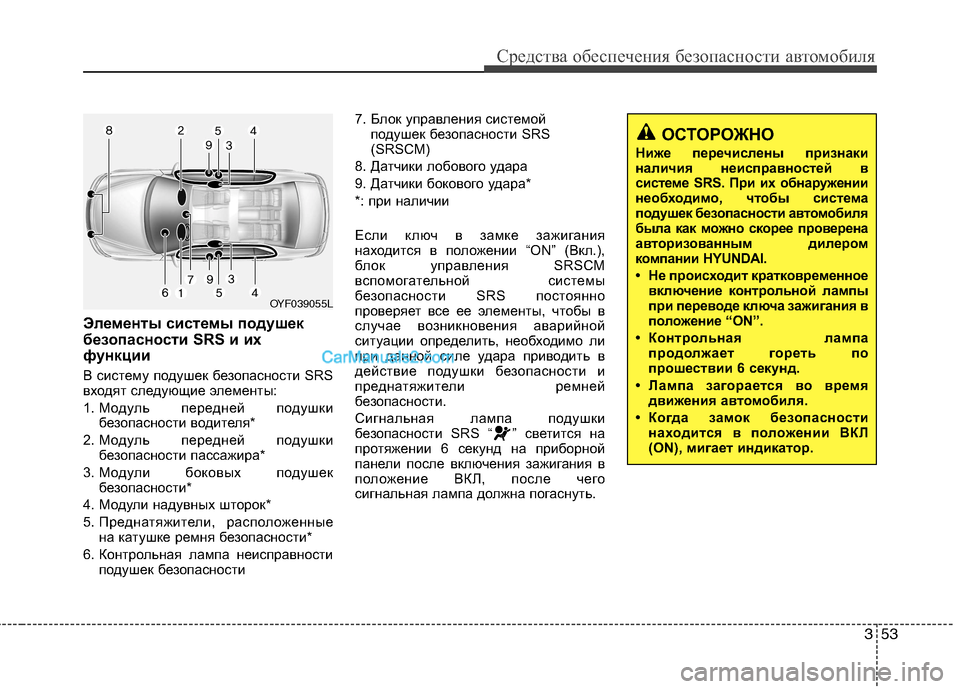

Элементы системы подушек
безопасности SRS и их
функции
В систему подушек безопасности SRS
входят следующие элементы:
1. Модуль передней подушки
безопасности водителя*
2. Модуль передней подушки
безопасности пассажира*
3. Модули боковых подушек
безопасности*
4. Модули надувных шторок*
5. Преднатяжители, расположенные на катушке ремня безопасности*
6. Контрольная лампа неисправности подушек безопасности 7. Блок управления системой
подушек безопасности SRS
(SRSCM)
8. Датчики лобового удара
9. Датчики бокового удара*
*: при наличии
Если ключ в замке зажигания
находится в положении “ON” (Вкл.),
блок управления SRSCM
вспомогательной системы
безопасности SRS постоянно
проверяет все ее элементы, чтобы в
случае возникновения аварийной
ситуации определить, необходимо ли
при данной силе удара приводить в
действие подушки безопасности и
преднатяжители ремней
безопасности.
Сигнальная лампа подушки
безопасности SRS “ ” светится на
протяжении 6 секунд на приборной
панели после включения зажигания в
положение ВКЛ, после чего
сигнальная лампа должна погаснуть.
ОСТОРОЖНО
Ниже перечислены признаки
наличия неисправностей в
системе SRS. При их обнаружении
необходимо, чтобы система
подушек безопасности а втомобиля
была как можно скорее проверена
авторизованным дилером
компании HYUNDAI.
• Не происходит кратковременное включение контрольной лампы
при переводе ключа зажигания в
положение “ON”.
• Контрольная лампа продолжает гореть по
прошествии 6 секунд.
• Лампа загорается во время движения а втомобиля.
• Когда замок безопасности находится в положении ВКЛ
(ON), мигает индикатор.
OYF039055L

Средства обеспечения безопасности автомобиля
54
3

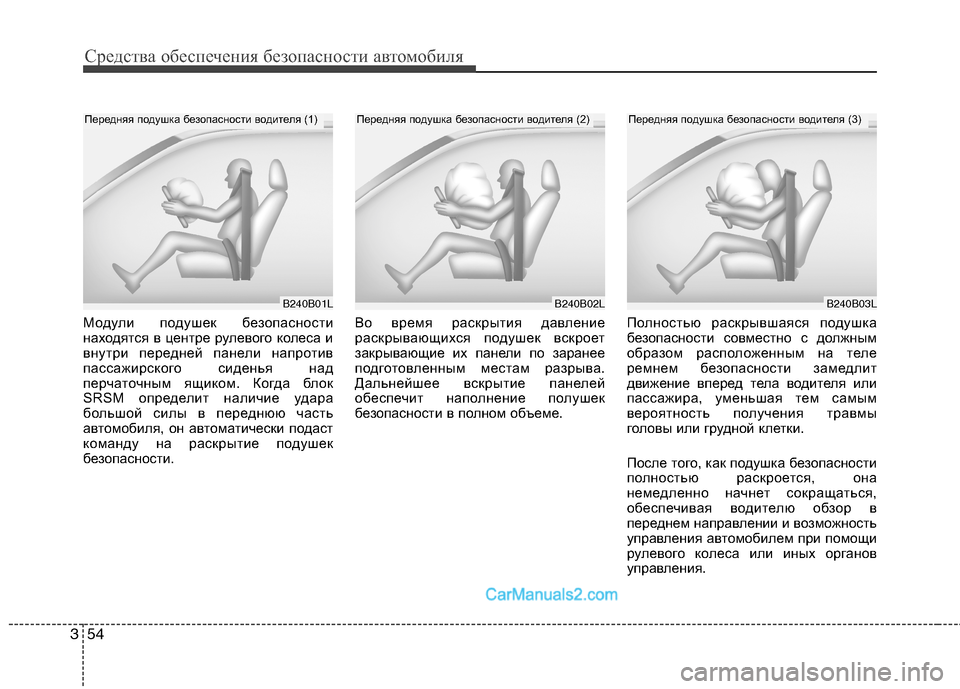

Модули подушек безопасности
находятся в центре рулевого колеса и
внутри передней панели напротив
пассажирского сиденья над
перчаточным ящиком. Когда блок
SRSM определит наличие удара
большой силы в переднюю часть
автомобиля, он автоматически подаст
команду на раскрытие подушек
безопасности. Во время раскрытия давление
раскрывающихся подушек вскроет
закрывающие их панели по заранее
подготовленным местам разрыва.
Дальнейшее вскрытие панелей
обеспечит наполнение полушек
безопасности в полном объеме.
Полностью раскрывшаяся подушка
безопасности совместно с должным
образом расположенным на теле
ремнем безопасности замедлит
движение вперед тела водителя или
пассажира, уменьшая тем самым
вероятность получения травмы
головы или грудной клетки.
После того, как подушка безопасности
полностью раскроется, она
немедленно начнет сокращаться,
обеспечивая водителю обзор в
переднем направлении и возможность
управления автомобилем при помощи
рулевого колеса или иных органов
управления.
B240B02LB240B03L
Передняя подушка безопасности водителя (2)Передняя подушка безопасности водителя (3)
B240B01L
Передняя подушка безопасности водителя (1)

355
Средства обеспечения безопасности автомобиля

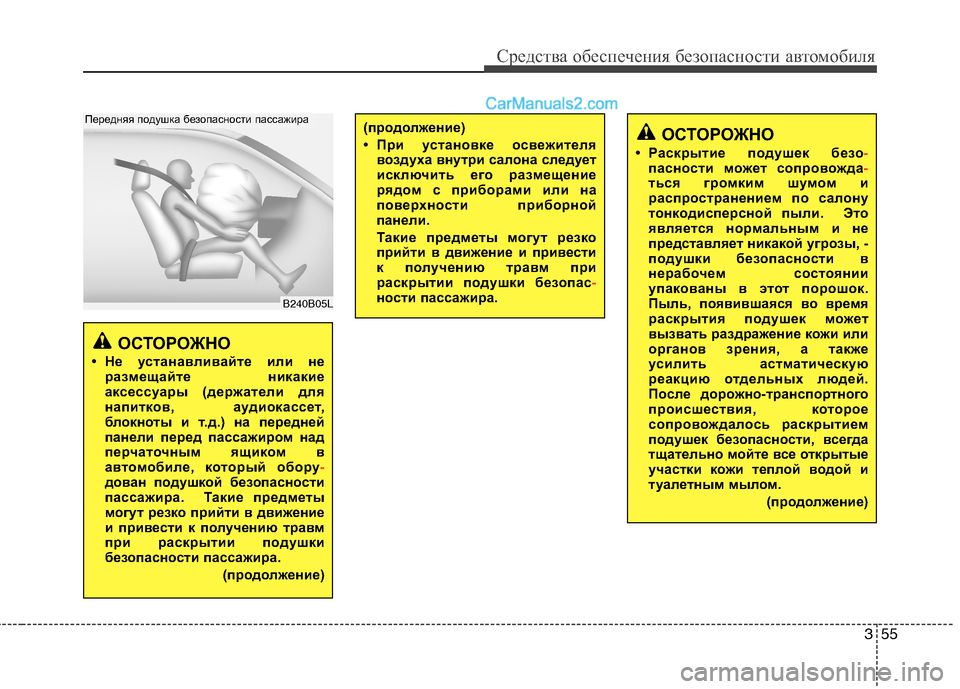

ОСТОРОЖНО
• Раскрытие подушек безо
-пасности может сопровожда-ться громким ш умом и
распространением по салону
тонкодисперсной пыли. Это
является нормальным и не
представляет никакой угрозы, -
подушки безопасности в
нерабочем состоянии
упакованы в этот порошок.
Пыль, появившаяся во время
раскрытия подушек может
вызвать раздражение кожи или
органов зрения, а также
усилить астматическую
реакцию отдельных людей.
После дорожно-транспортного
происшествия, которое
сопровождалось раскрытием
подушек безопасности, всегда
тщательно мойте все открытые
участки кожи теплой водой и
туалетным мылом.
(продолжение)
(продолжение)
• При установке освежителявоздуха внутри салона следует
исключить его размещение
рядом с приборами или на
поверхности приборной
панели.
Такие предметы могут резко
прийти в движение и привести
к получению травм при
раскрытии подушки безопас
-ности пассажира.B240B05L
Передняя подушка безопасности пассажира
ОСТОРОЖНО
• Не устанавливайте или не размещайте никакие
аксессуары (держатели для
напитков, аудиокассет,
блокноты и т.д.) на передней
панели перед пассажиром над
перчаточным ящиком в
автом обиле, который обору
-дован подушкой безопасности
пассажира. Такие предметы
могут резко прийти в движение
и привести к получению травм
при раскрытии подушки
безопасности пассажира.
(продолжение)

Средства обеспечения безопасности автомобиля
56
3

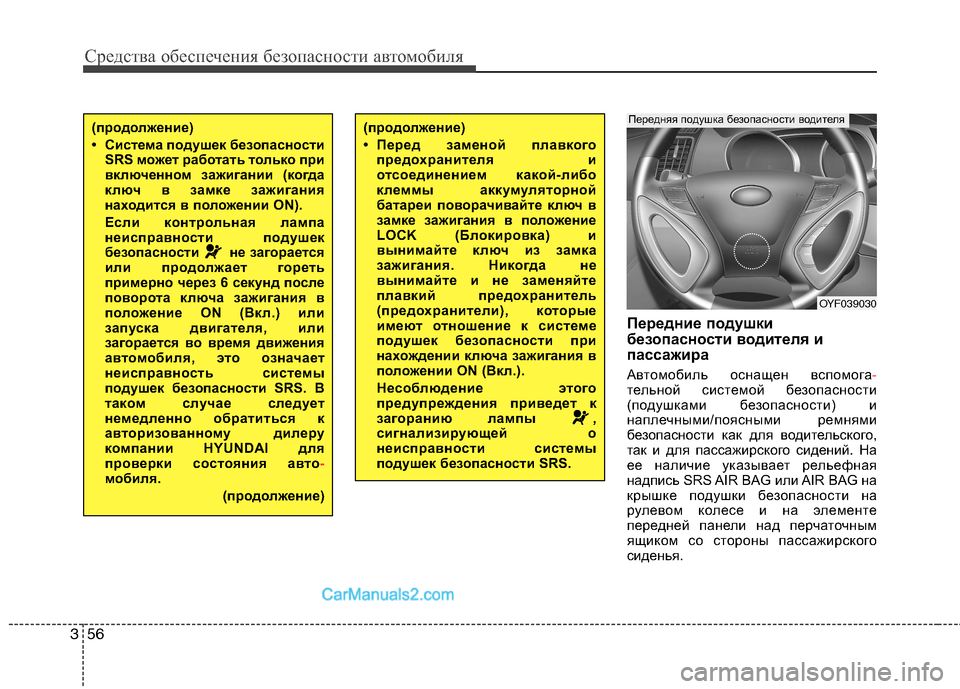

Передние подушки
безопасности водителя и
пассажира
Автомобиль оснащен вспомога
-тельной системой безопасности
(подушками безопасности) и
наплечными/поясными ремнями
безопасности как для водительского,
так и для пассажирского сидений. На
ее наличие указывает рельефная
надпись SRS AIR BAG или AIR BAG на
крышке подушки безопасности на
рулевом колесе и на элементе
передней панели над перчаточным
ящиком со стороны пассажирского
сиденья.
(продолжение)
• Перед заменой плавкого
предохранителя и
отсоединением какой-либо
клеммы акк умуляторной
батареи поворачивайте ключ в
замке зажигания в по ложение
LOCK (Блокировка) и
вынимайте ключ из замка
зажигания. Никогда не
вынимайте и не заменяйте
плавкий предохранитель
(предохранители), которые
имеют отношение к системе
подушек безопасности при
нахождении ключа зажигания в
положении ON (Вкл.).
Несоблюдение этого
предупреждения приведет к
загоранию лампы ,
сигнализирующей о
неисправности системы
подушек безопасности SRS.(продолжение)
• Система подушек безопасности SRS может работать только при
включенном зажигании (когда
ключ в замке зажигания
находится в положении ON).
Если контрольная лампа
неисправности подушек
безопасности не загорается
или продолжает гореть
примерно через 6 секунд после
поворота ключа зажигания в
положение ON (Вкл.) или
запуска двигателя, или
загорается во время движения
автом обиля, это означает
неисправность системы
подушек безопасности SRS. В
таком случае следует
немедленно обратиться к
авторизованному дилеру
компании HYUNDAI для
проверки состояния авто
-мобиля.
(продолжение)
OYF039030
Передняя подушка безопасности водителя

357
Средства обеспечения безопасности автомобиля

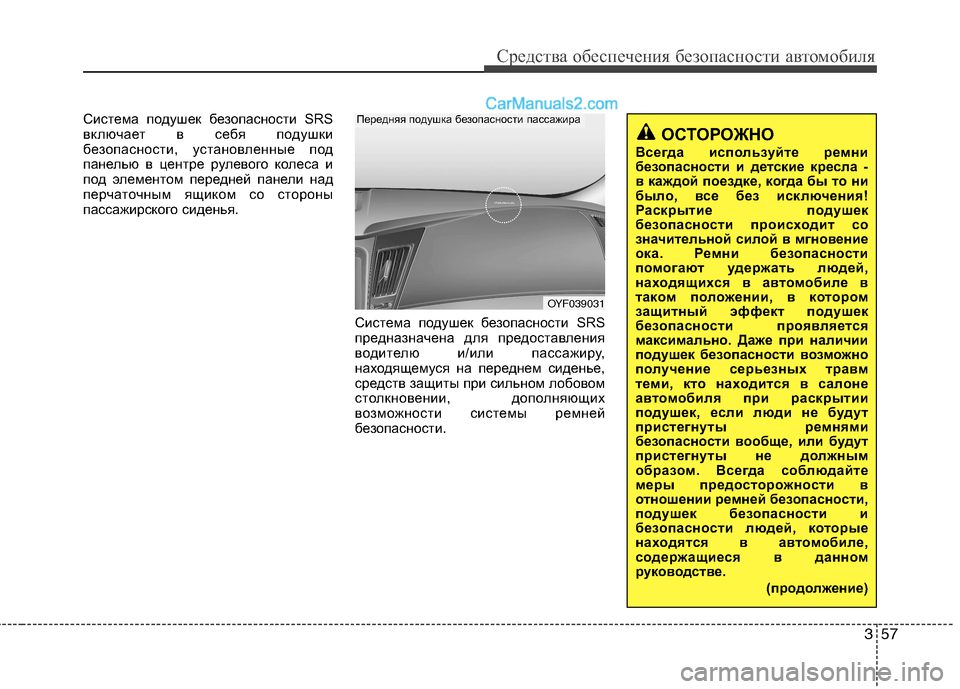

Система подушек безопасности SRS
включает в себя подушки
безопасности, установленные под
панелью в центре рулевого колеса и
под элементом передней панели над
перчаточным ящиком со стороны
пассажирского сиденья. Система подушек безопасности SRS
предназначена для предоставления
водителю и/или пассажиру,
находящемуся на переднем сиденье,
средств защиты при сильном лобовом
столкновении, дополняющих
возможности системы ремней
безопасности.
ОСТОРОЖНО
Всегда используйте ремни
безопасности и детские кресла -
в каждой поездке, когда бы то ни
было, все без исключения!
Раскрытие подушек
безопасности происходит со
значительной силой в мгновение
ока. Ремни безопасности
помогают удержать людей,
находящихся в а втомобиле в
таком положении, в котором
защитный эффект подушек
безопасности проявляется
максимально. Даже при наличии
подушек безопасности возможно
получение серьезных травм
теми, кто находится в салоне
автом обиля при раскрытии
подушек, если люди не будут
пристегнуты ремнями
безопасности вообще, или будут
пристегнуты не должным
образом. Всегда соблюдайте
меры предосторожности в
отношении ремней безопасности,
подушек безопасности и
безопасности людей, которые
находятся в автом обиле,
содержащиеся в данном
руководстве.
(продолжение)
OYF039031
Передняя подушка безопасности пассажира

Средства обеспечения безопасности автомобиля
58
3
(продолжение)

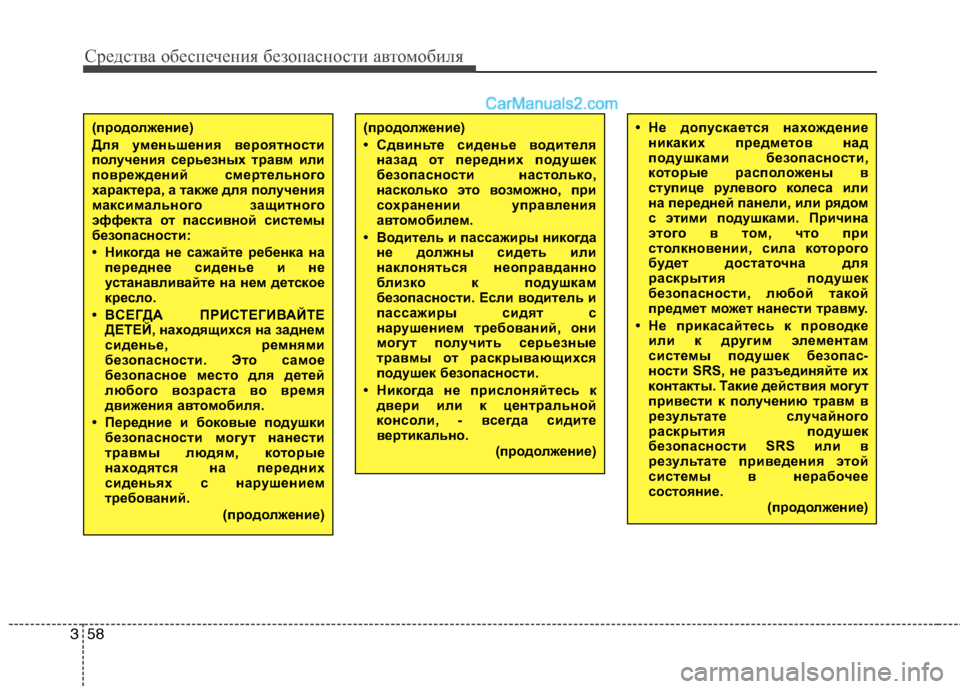

• Сдвиньте сиденье водителя
назад от передних подушек
безопасности настолько,
насколько это возможно, при
сохранении управления
автом обилем.
• Водитель и пассажиры никогда не должны сидеть или
наклоняться неоправданно
близко к подушкам
безопасности. Если водитель и
пассажиры сидят с
нарушением требований, они
могут получить серьезные
травмы от раскрывающихся
подушек безопасности.
• Никогда не прислоняйтесь к двери или к центральной
консоли, - всегда сидите
вертикально.
(продолжение)• Не допускается нахождениеникаких предметов над
подушками безопасности,
которые расположены в
ступице рулевого колеса или
на передней панели, или рядом
с этими подушками. Причина
этого в том, что при
столкновении, сила которого
будет достаточна для
раскрытия подушек
безопасности, любой такой
предмет может нанести травму.
• Не прикасайтесь к проводке или к другим элементам
системы подушек безопас-
ности SRS, не разъединяйте их
контакты. Такие действия могут
привести к получению травм в
результате случайного
раскрытия подушек
безопасности SRS или в
результате приведения этой
системы в нерабочее
состояние.
(продолжение)(продолжение)
Для уменьшения вероятности
получения серьезных травм или
повреждений смертельного
характера, а также для получения
максимального защитного
эффекта от пассивной системы
безопасности:
• Никогда не сажайте ребенка напереднее сиденье и не
устанавливайте на нем детское
кресло.
• ВСЕГДА ПРИСТЕГИВАЙТЕ ДЕТЕЙ, находящихся на заднем
сиденье, ремнями
безопасности. Это самое
безопасное место для детей
любого возраста во время
движения а втомобиля.
• Передние и боковые подушки безопасности могут нанести
травмы людям, которые
находятся на передних
сиденьях с нарушением
требований.
(продолжение)

359
Средства обеспечения безопасности автомобиля
(продолжение)

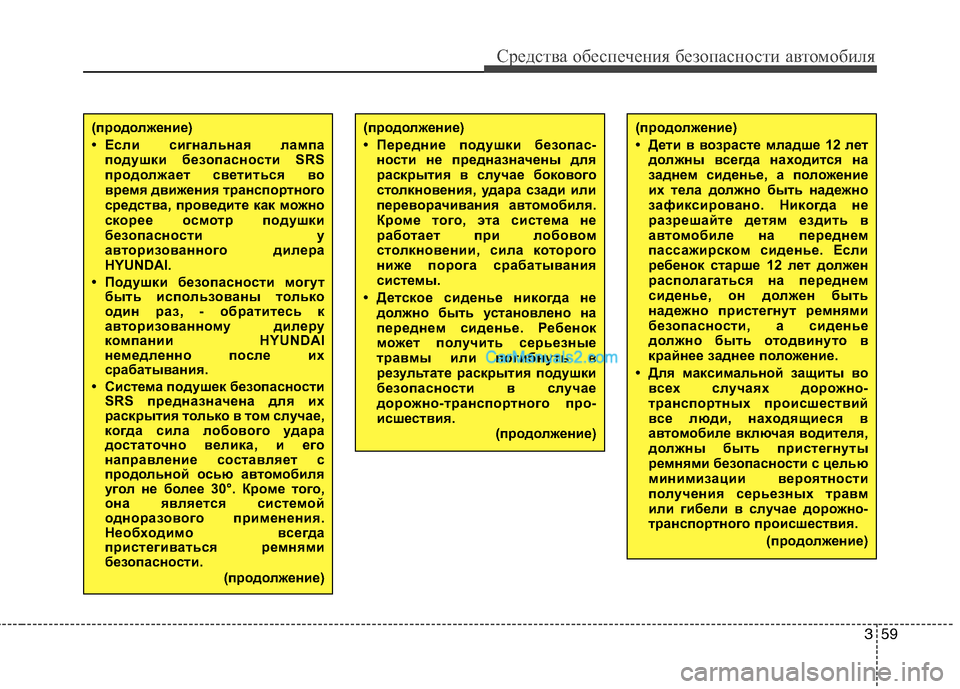

• Передние подушки безопас-ности не предназначены для
раскрытия в случае бокового
столкновения, удара сзади или
переворачивания а втомобиля.
Кроме того, эта система не
работает при лобовом
столкновении, сила которого
ниже порога срабатывания
системы.
• Детское сиденье никогда не должно быть установлено на
переднем сиденье. Ребенок
может пол учить серьезные
травмы или погибнуть в
результате раскрытия подушки
безопасности в случае
дорожно-транспортного про-
исшествия.
(продолжение)(продолжение)
• Если сигнальная лампаподушки безопасности SRS
продолжает светиться во
время движения транспортного
средства, проведите как можно
скорее осмотр подушки
безопасности у
авторизованного дилера
HYUNDAI.
• Подушки безопасности могут быть использованы только
один раз, - обратитесь к
авторизованному дилеру
компании HYUNDAI
немедленно после их
срабатывания.
• Система подушек безопасности SRS предназначена для их
раскрытия только в том случае,
когда сила лобового удара
достаточно велика, и его
направление составляет с
продольной осью а втомобиля
угол не более 30°. Кроме того,
она является системой
одноразового применения.
Необходимо всегда
пристегиваться ремнями
безопасности.
(продолжение)(продолжение)
• Дети в возрасте младше 12 летдолжны всегда находится на
заднем сиденье, а по ложение
их тела должно быть надежно
зафиксировано. Никогда не
разрешайте детям ездить в
автом обиле на переднем
пассажирском сиденье. Если
ребенок старше 12 лет должен
располагаться на переднем
сиденье, он должен быть
надежно пристегнут ремнями
безопасности, а сиденье
должно быть отодвинуто в
крайнее заднее по ложение.
• Для максимальной защиты во всех случаях дорожно-
транспортных происшествий
все люди, находящиеся в
автом обиле включая водителя,
должны быть пристегнуты
ремнями безопасности с целью
минимизации вероятности
получения серьезных травм
или гибели в случае дорожно-
транспортного происшествия.
(продолжение)

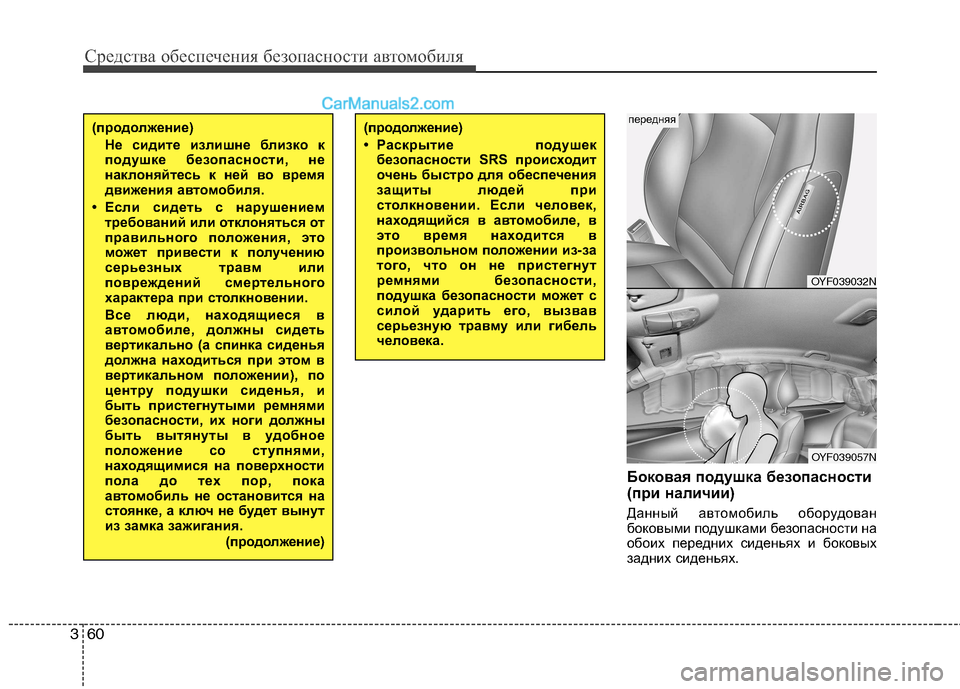

Средства обеспечения безопасности автомобиля
60
3
Боковая подушка безопасности
(при наличии)
Данный автомобиль оборудован
боковыми подушками безопасности на
обоих передних сиденьях и боковых
задних сиденьях.
(продолжение)
Не сидите излишне близко к
подушке безопасности, не
наклоняйтесь к ней во время
движения а втомобиля.
• Если сидеть с нарушением требований или отклоняться от
правильного положения, это
может привести к получению
серьезных травм или
повреждений смертельного
характера при столкновении.
Все люди, находящиеся в
автом обиле, должны сидеть
вертикально (а спинка сиденья
должна находиться при этом в
вертикальном положении), по
центру подушки сиденья, и
быть пристегнутыми ремнями
безопасности, их ноги должны
быть вытянуты в удобное
положение со ступнями,
находящимися на поверхности
пола до тех пор, пока
автом обиль не остановится на
стоянке, а ключ не будет вынут
из замка зажигания.
(продолжение)(продолжение)
• Раскрытие подушекбезопасности SRS происходит
очень быстро для обеспечения
защиты людей при
столкновении. Если человек,
находящийся в а втомобиле, в
это время находится в
произвольном положении из-за
того, что он не пристегнут
ремнями безопасности,
подушка безопасности может с
силой ударить его, вызвав
серьезную травму или гибель
человека.
OYF039032N
OYF039057N
передняя

361

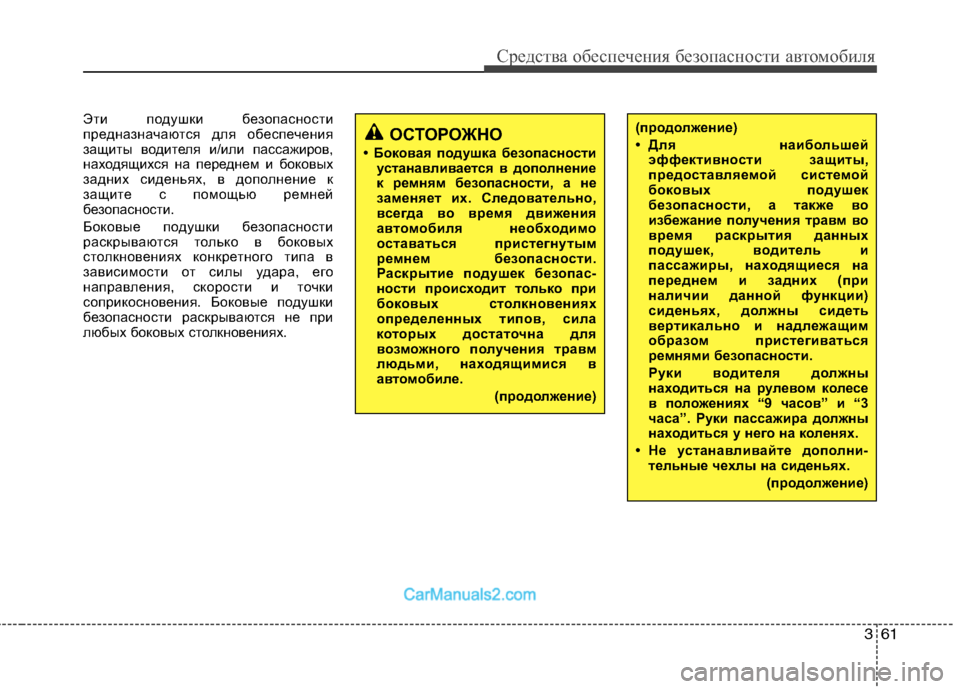

Средства обеспечения безопасности автомобиля
Эти подушки безопасности
предназначаются для обеспечения
защиты водителя и/или пассажиров,
находящихся на переднем и боковых
задних сиденьях, в дополнение к
защите с помощью ремней
безопасности.
Боковые подушки безопасности
раскрываются только в боковых
столкновениях конкретного типа в
зависимости от силы удара, его
направления, скорости и точки
соприкосновения. Боковые подушки
безопасности раскрываются не при
любых боковых столкновениях.
ОСТОРОЖНО
• Боковая подушка безопасности устанавливается в дополнение
к ремням безопасности, а не
заменяет их. Следовательно,
всегда во время движения
автом обиля необходимо
оставаться пристегнутым
ремнем безопасности.
Раскрытие подушек безопас-
ности происходит только при
боковых столкновениях
определенных типов, сила
которых достаточна для
возможного получения травм
людьми, находящимися в
автом обиле.
(продолжение)(продолжение)
• Для наибольшейэффективности защиты,
предоставляемой системой
боковых подушек
безопасности, а также во
избежание получения травм во
время раскрытия данных
подушек, водитель и
пассажиры, находящиеся на
переднем и задних (при
наличии данной функции)
сиденьях, должны сидеть
вертикально и надлежащим
образом пристегиваться
ремнями безопасности.
Руки водителя должны
находиться на рулевом колесе
в положениях “9 часов” и “3
часа”. Руки пассажира должны
находиться у него на коленях.
• Не устанавливайте дополни- тельные чехлы на сиденьях.
(продолжение)

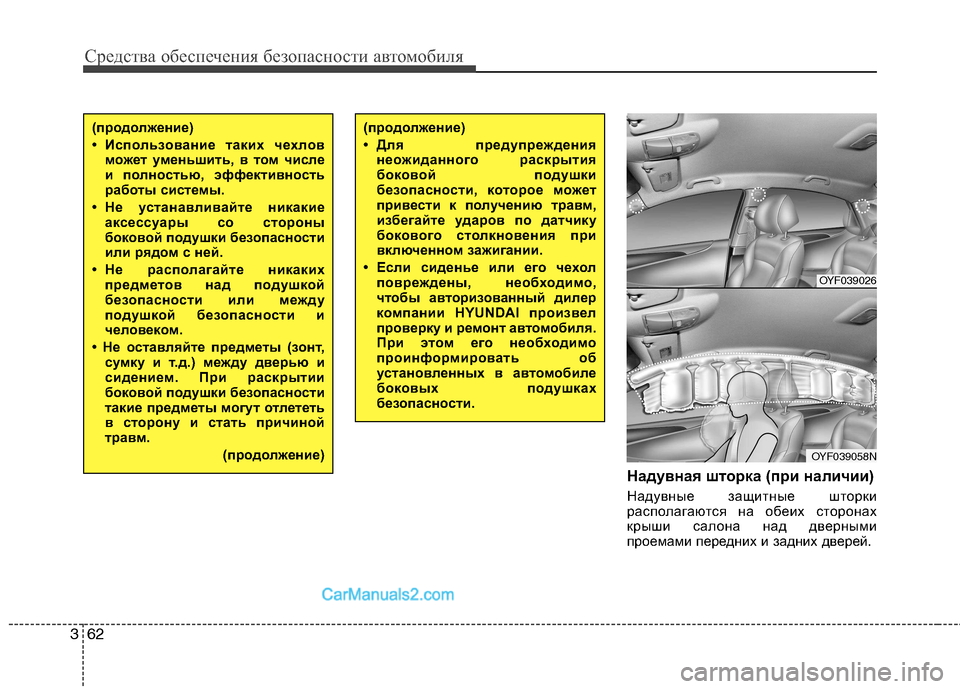

Средства обеспечения безопасности автомобиля
62
3
Надувная шторка (при наличии)
Надувные защитные шторки
располагаются на обеих сторонах
крыши салона над дверными
проемами передних и задних дверей.
(продолжение)
• Для предупреждения
неожиданного раскрытия
боковой подушки
безопасности, которое может
привести к получению травм,
избегайте ударов по датчику
бокового столкновения при
включенном зажигании.
• Если сиденье или его чехол повреждены, необходимо,
чтобы авторизованный дилер
компании HYUNDAI произвел
проверку и ремонт а втомобиля.
При этом его необходимо
проинформировать об
установленных в ав томобиле
боковых подушках
безопасности.
OYF039026
OYF039058N
(продолжение)
• Использование таких чехлов может у меньшить, в том числе
и полностью, эффективность
работы системы.
• Не устанавливайте никакие аксессуары со стороны
боковой подушки безопасности
или рядом с ней.
• Не располагайте никаких предметов над подушкой
безопасности или между
подушкой безопасности и
человеком.
• Не оставляйте предметы (зонт, сумку и т.д.) между дверью и
сидением. При раскрытии
боковой подушки безопасности
такие предметы могут о тлететь
в сторону и стать причиной
травм.
(продолжение)
